7 7-2. Teendők szükséghelyzetben
Ha baj történik
Ha defektet kap (pótkerékkel felszerelt
gépjárművek)
Álljon meg a gépjárművel szilárd, sík felületen.
Működtesse a rögzítőféket.
Kapcsolja a sebességváltó kart P helyzetbe.
Állítsa le a motort.
Kapcsolja be a vészvillogókat. (502. o.)
Gépjárműve pótkerékkel lett felszerelve. A lapos abroncsot kicserélheti a
pótkerékre.
A gumiabroncsokkal kapcsolatos részleteket lásd: 465. o.
VIGYÁZAT!
Ha defektet kap
Ne vezessen tovább defektes gumiabronccsal.
Ha valamelyik gumiabroncs defektes, még a rövid távon való haladás is javíthatatlanná
teheti a gumiabroncsot és a keréktárcsát is, ami balesethez vezethet.
A gépjármű megemelése előtt

5527-2. Teendők szükséghelyzetben
„A” típus (GS350/GS200t szükségpótkerékkel)
A pótkerék, az emelő és a szerszámok helye
Emelőkar
Rögzítőfék-kioldó szerszám
Csavarhúzó
Vo n ó s z e mKerékanyakulcs
Pótkerék
Emelő1
2
3
4
5
6
7

5537-2. Teendők szükséghelyzetben
7
Ha baj történik
„B” típus (GS350/GS200t teljes méretű pótkerékkel)
Emelőkar
Rögzítőfék-kioldó szerszám
Csavarhúzó
Vo n ó s z e mKerékanyakulcs
Emelő
Pótkerék1
2
3
4
5
6
7

5547-2. Teendők szükséghelyzetben
„C” típus (GS F)
Rögzítőfék-kioldó szerszám
Csavarhúzó
Vo n ó s z e m
KerékanyakulcsPótkerék
Szerszámkészlet
Emelő
Emelőkar1
2
3
4
5
6
7
8

5557-2. Teendők szükséghelyzetben
7
Ha baj történik

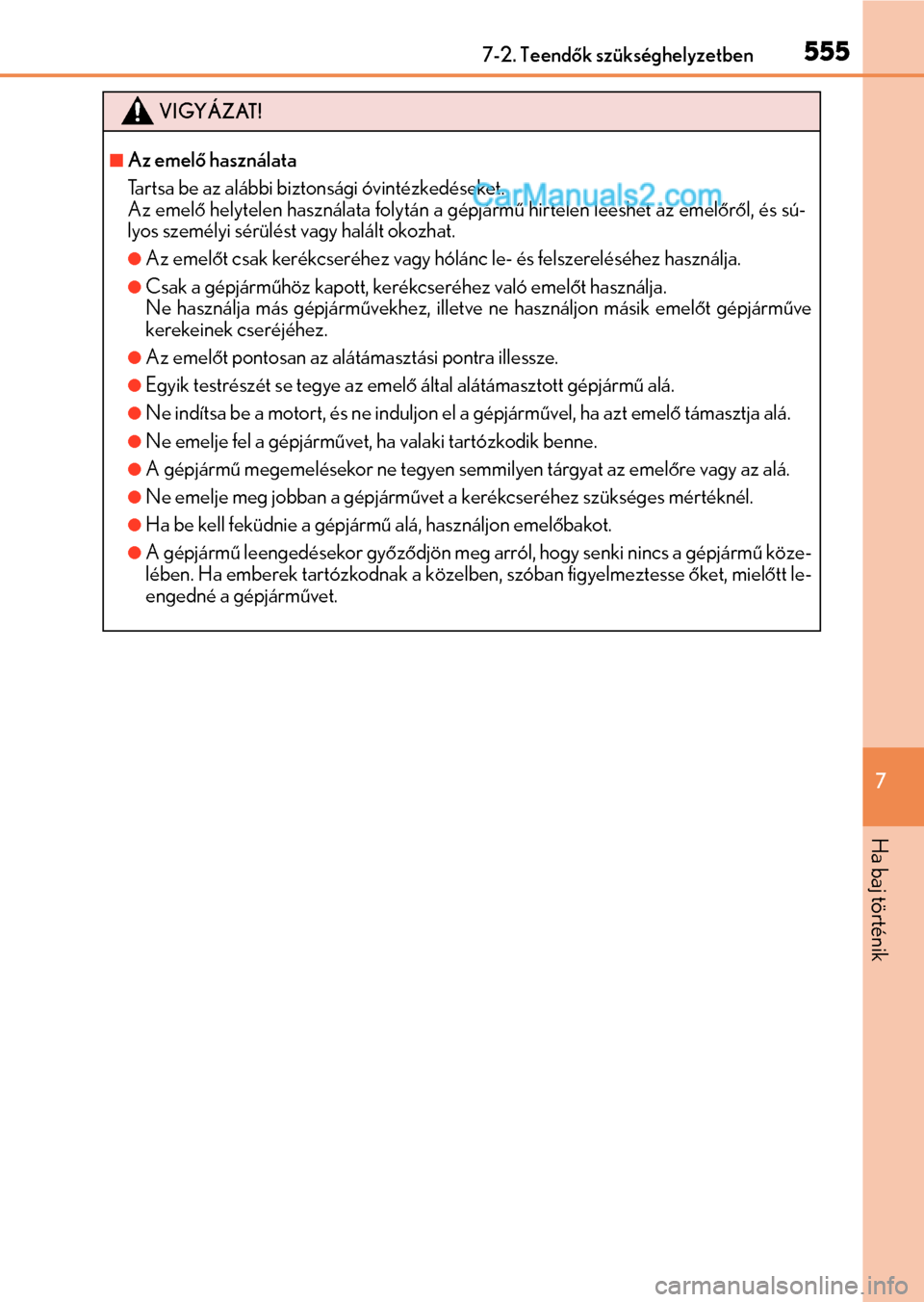

VIGYÁZAT!
Az emelő használata
Tartsa be az alábbi biztonsági óvintézkedéseket.
Az emelő helytelen használata folytán a gépjármű hirtelen leeshet az emelőről, és sú-
lyos személyi sérülést vagy halált okozhat.
Az emelőt csak kerékcseréhez vagy hólánc le- és felszereléséhez használja.
Csak a gépjárműhöz kapott, kerékcseréhez való emelőt használja.
Ne használja más gépjárművekhez, illetve ne használjon másik emelőt gépjárműve
kerekeinek cseréjéhez.
Az emelőt pontosan az alátámasztási pontra illessze.
Egyik testrészét se tegye az emelő által alátámasztott gépjármű alá.
Ne indítsa be a motort, és ne induljon el a gépjárművel, ha azt emelő támasztja alá.
Ne emelje fel a gépjárművet, ha valaki tartózkodik benne.
A gépjármű megemelésekor ne tegyen semmilyen tárgyat az emelőre vagy az alá.
Ne emelje meg jobban a gépjárművet a kerékcseréhez szükséges mértéknél.
Ha be kell feküdnie a gépjármű alá, használjon emelőbakot.
A gépjármű leengedésekor győződjön meg arról, hogy senki nincs a gépjármű köze-
lében. Ha emberek tartózkodnak a közelben, szóban figyelmeztesse őket, mielőtt le-
engedné a gépjárművet.

5567-2. Teendők szükséghelyzetben
Távolítsa el a középső csomagtérszőnyeget. (423. o.)
Távolítsa el a távtartót és vegye ki az emelőt.
Vegye ki az emelőt.
Rögzítés
Meglazítás
Az emelő és az emelőkar kivétele
1
2
„A” típus„B” típus
„C” típus
3
1
2
„A” és „C” típus„B” típus

5577-2. Teendők szükséghelyzetben
7
Ha baj történik
„A” típus
Távolítsa el a középső csomagtérszőnyeget. (423. o.)
Lazítsa meg a pótkereket rögzítő
középső rögzítőelemet.
„B” típus
Távolítsa el a középső csomagtérszőnyeget. (423. o.)
Távolítsa el a távtartókat.
Lazítsa meg a pótkereket rögzítő
középső rögzítőelemet.
A pótkerék kivétele
1
2
1
2
3

5587-2. Teendők szükséghelyzetben
„C” típus
Távolítsa el a középső csomagtérszőnyeget. (424. o.)
Távolítsa el a távtartókat.
Lazítsa meg a pótkereket rögzítő
középső rögzítőelemet.
1
2
3
VIGYÁZAT!
A pótkerék eltevésekor
Vigyázzon, nehogy az ujja vagy egyéb testrésze becsípődjön a pótkerék és a karosszé-
ria közé.

5597-2. Teendők szükséghelyzetben
7
Ha baj történik
Ékelje ki a kerekeket.
Kissé lazítsa meg az anyákat (egy
fordítással).
Forgassa az emelő „A” részét egészen
addig, amíg az emelőn lévő horony
hozzá nem ér az emelési ponthoz.
Az emelési pontok jelzései a küszöb-
lemez alatt találhatók. Az emelési pon-
tok helyét mutatják.
Defektes kerék cseréje
1
Defektes gumiabroncsKerékék helyzete
ElsőBal oldaliA jobb hátsó gumiabroncs mögött
Jobb oldaliA bal hátsó gumiabroncs mögött
HátsóBal oldaliA jobb első gumiabroncs előtt
Jobb oldaliA bal első gumiabroncs előtt
2
3

5607-2. Teendők szükséghelyzetben
Emelje meg a gépjárművet úgy, hogy
a kerék éppen a talaj felett legyen.
Távolítsa el a kerékanyákat és a ke-
reket.
A kereket a felszerelt állapotban látható
oldalával felfelé helyezze a földre, ne-
hogy megkarcolódjon a keréktárcsa fe-
lülete.
Te l j e s m é r e tű pótkerékkel felszerelt
gépjárművek: Hátoldaláról megnyom-
va távolítsa el a kerékdíszt.
4
5
6
