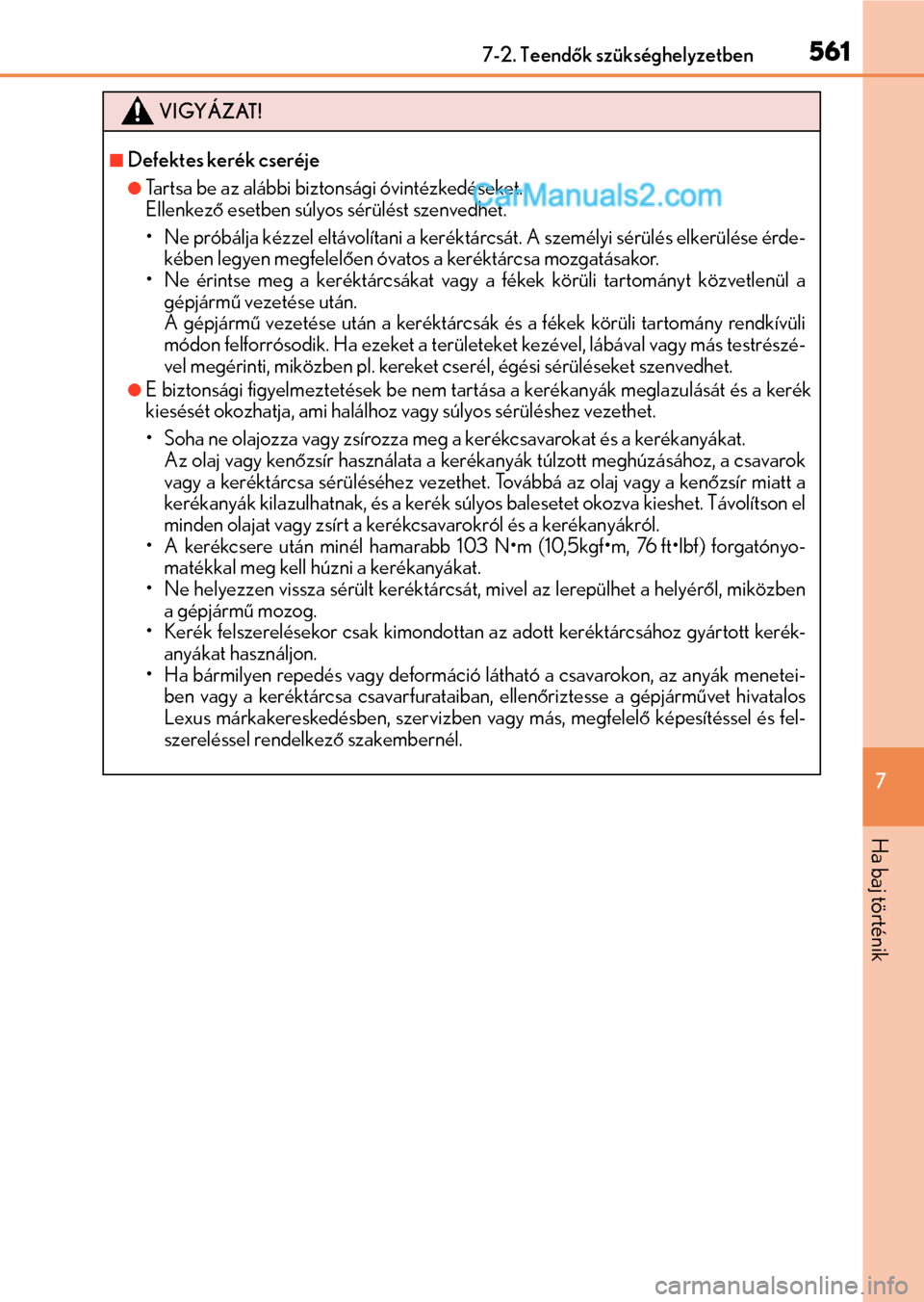

5617-2. Teendők szükséghelyzetben
7
Ha baj történik
VIGYÁZAT!
Defektes kerék cseréje
Tartsa be az alábbi biztonsági óvintézkedéseket.
Ellenkező esetben súlyos sérülést szenvedhet.
• Ne próbálja kézzel eltávolítani a keréktárcsát. A személyi sérülés elkerülése érde-
kében legyen megfelelően óvatos a keréktárcsa mozgatásakor.
• Ne érintse meg a keréktárcsákat vagy a fékek körüli tartományt közvetlenül a
gépjármű vezetése után.
A gépjármű vezetése után a keréktárcsák és a fékek körüli tartomány rendkívüli
módon felforrósodik. Ha ezeket a területeket kezével, lábával vagy más testrészé-
vel megérinti, miközben pl. kereket cserél, égési sérüléseket szenvedhet.
E biztonsági figyelmeztetések be nem tartása a kerékanyák meglazulását és a kerék
kiesését okozhatja, ami halálhoz vagy súlyos sérüléshez vezethet.
• Soha ne olajozza vagy zsírozza meg a kerékcsavarokat és a kerékanyákat.
Az olaj vagy kenőzsír használata a kerékanyák túlzott meghúzásához, a csavarok
vagy a keréktárcsa sérüléséhez vezethet. Továbbá az olaj vagy a kenőzsír miatt a
kerékanyák kilazulhatnak, és a kerék súlyos balesetet okozva kieshet. Távolítson el
minden olajat vagy zsírt a kerékcsavarokról és a kerékanyákról.
• A kerékcsere után minél hamarabb 103 N•m (10,5kgf•m, 76 ft•lbf) forgatónyo-
matékkal meg kell húzni a kerékanyákat.
• Ne helyezzen vissza sérült keréktárcsát, mivel az lerepülhet a helyéről, miközben
a gépjármű mozog.
• Kerék felszerelésekor csak kimondottan az adott keréktárcsához gyártott kerék-
anyákat használjon.
• Ha bármilyen repedés vagy deformáció látható a csavarokon, az anyák menetei-
ben vagy a keréktárcsa csavarfurataiban, ellenőriztesse a gépjárművet hivatalos
Lexus márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakembernél.

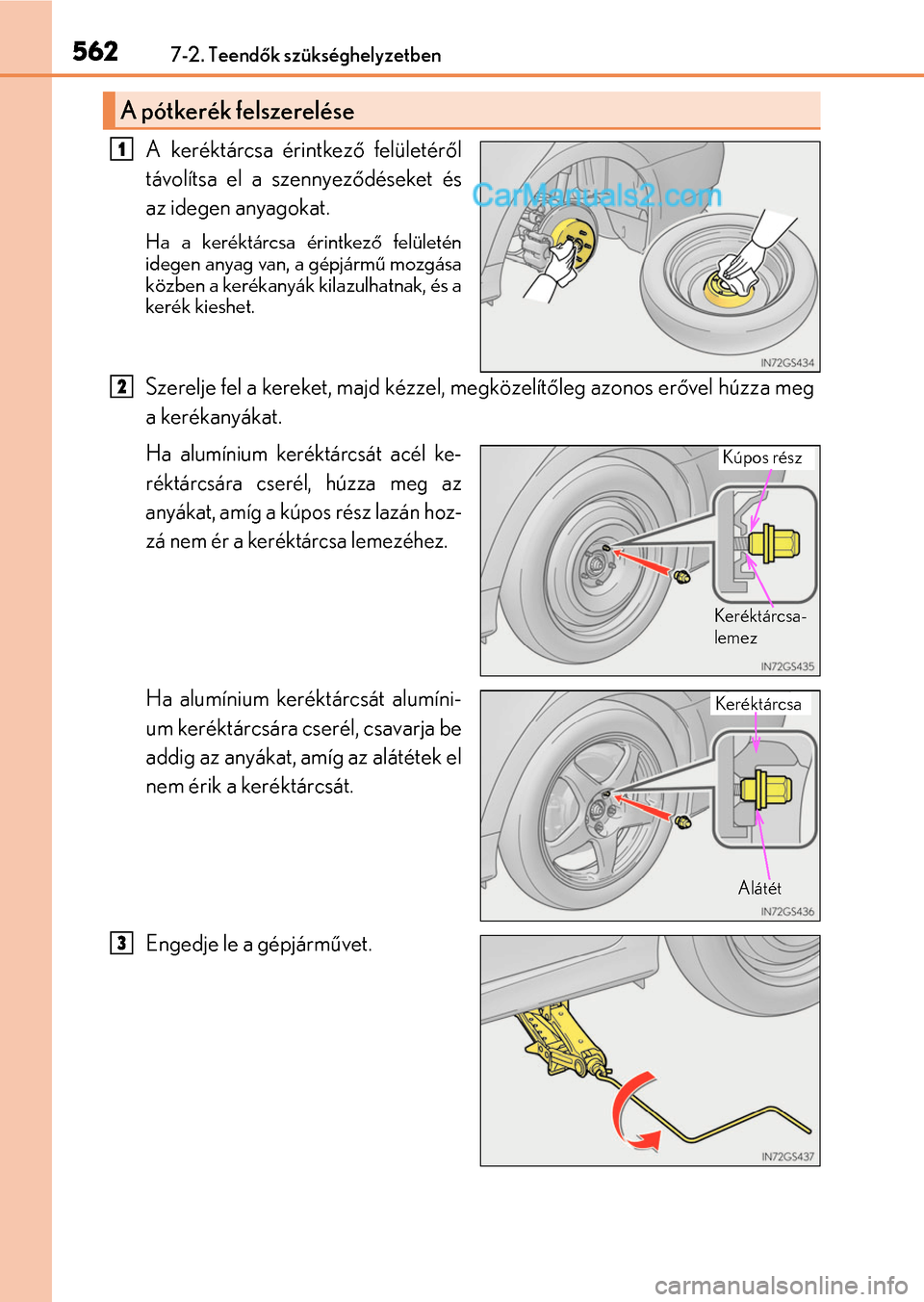

5627-2. Teendők szükséghelyzetben
A keréktárcsa érintkező felületéről
távolítsa el a szennyeződéseket és
az idegen anyagokat.
Ha a keréktárcsa érintkező felületén
idegen anyag van, a gépjármű mozgása
közben a kerékanyák kilazulhatnak, és a
kerék kieshet.
Szerelje fel a kereket, majd kézzel, megközelítőleg azonos erővel húzza meg
a kerékanyákat.
Ha alumínium keréktárcsát acél ke-
réktárcsára cserél, húzza meg az
anyákat, amíg a kúpos rész lazán hoz-
zá nem ér a keréktárcsa lemezéhez.
Ha alumínium keréktárcsát alumíni-
um keréktárcsára cserél, csavarja be
addig az anyákat, amíg az alátétek el
nem érik a keréktárcsát.
Engedje le a gépjárművet.
A pótkerék felszerelése
1
2
Keréktárcsa-
lemez
Kúpos rész
Alátét
Keréktárcsa
3

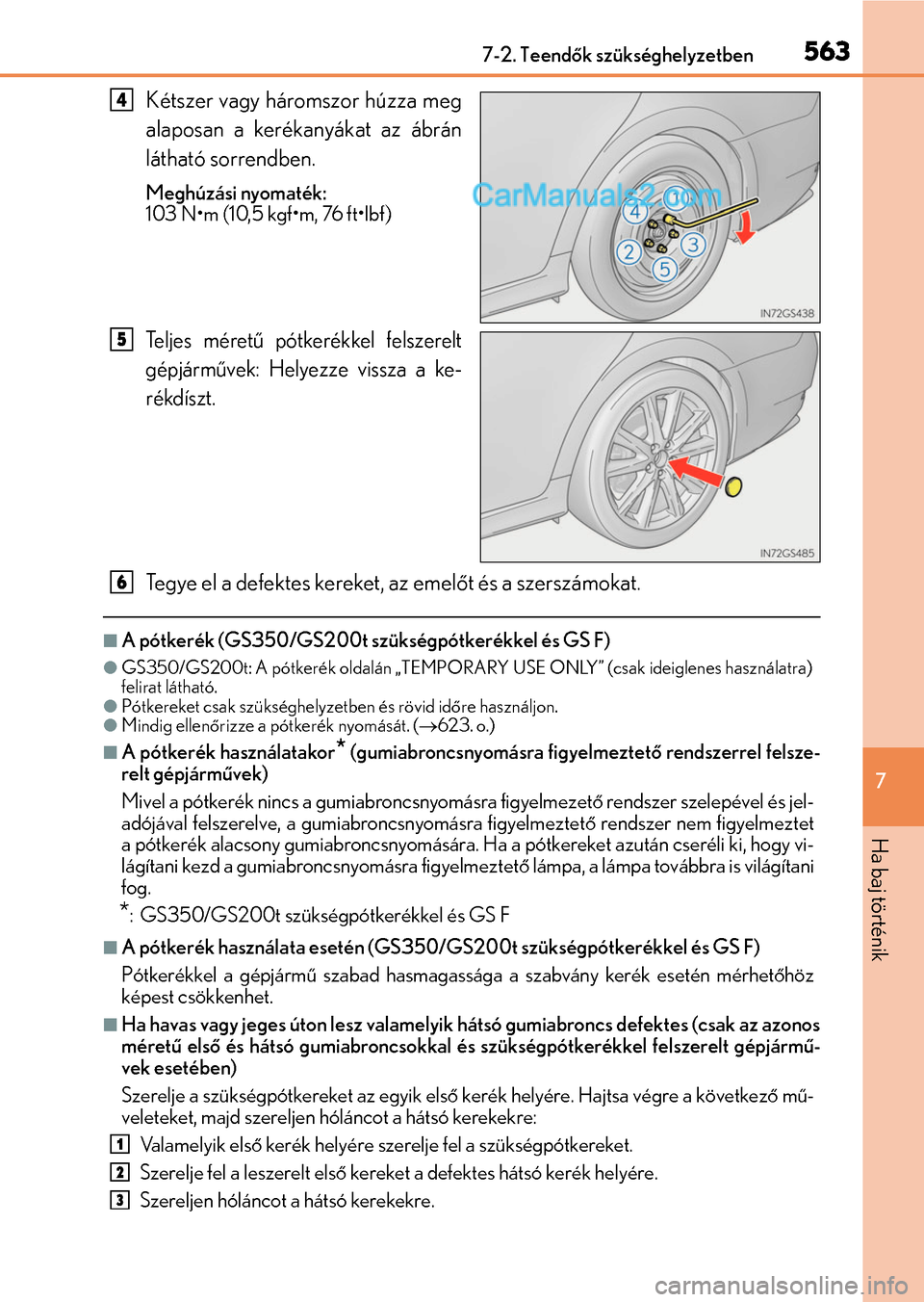

5637-2. Teendők szükséghelyzetben
7
Ha baj történik
Kétszer vagy háromszor húzza meg
alaposan a kerékanyákat az ábrán
látható sorrendben.
Meghúzási nyomaték:
103 N•m (10,5 kgf•m, 76 ft•lbf)
Teljes méretű pótkerékkel felszerelt
gépjárművek: Helyezze vissza a ke-
rékdíszt.
Tegye el a defektes kereket, az emelőt és a szerszámokat.
A pótkerék (GS350/GS200t szükségpótkerékkel és GS F)
GS350/GS200t: A pótkerék oldalán „TEMPORARY USE ONLY” (csak ideiglenes használatra)
felirat látható.
Pótkereket csak szükséghelyzetben és rövid időre használjon.Mindig ellenőrizze a pótkerék nyomását. (623. o.)
A pótkerék használatakor* (gumiabroncsnyomásra figyelmeztető rendszerrel felsze-
relt gépjárművek)
Mivel a pótkerék nincs a gumiabroncsnyomásra figyelmezető rendszer szelepével és jel-
adójával felszerelve, a gumiabroncsnyomásra figyelmeztető rendszer nem figyelmeztet
a pótkerék alacsony gumiabroncsnyomására. Ha a pótkereket azután cseréli ki, hogy vi-
lágítani kezd a gumiabroncsnyomásra figyelmeztető lámpa, a lámpa továbbra is világítani
fog.
*: GS350/GS200t szükségpótkerékkel és GS F
A pótkerék használata esetén (GS350/GS200t szükségpótkerékkel és GS F)
Pótkerékkel a gépjármű szabad hasmagassága a szabvány kerék esetén mérhetőhöz
képest csökkenhet.
Ha havas vagy jeges úton lesz valamelyik hátsó gumiabroncs defektes (csak az azonos
méretű első és hátsó gumiabroncsokkal és szükségpótkerékkel felszerelt gépjármű-
vek esetében)
Szerelje a szükségpótkereket az egyik első kerék helyére. Hajtsa végre a következő mű-
veleteket, majd szereljen hóláncot a hátsó kerekekre:
Valamelyik első kerék helyére szerelje fel a szükségpótkereket.
Szerelje fel a leszerelt első kereket a defektes hátsó kerék helyére.
Szereljen hóláncot a hátsó kerekekre.
4
5
6
1
2
3

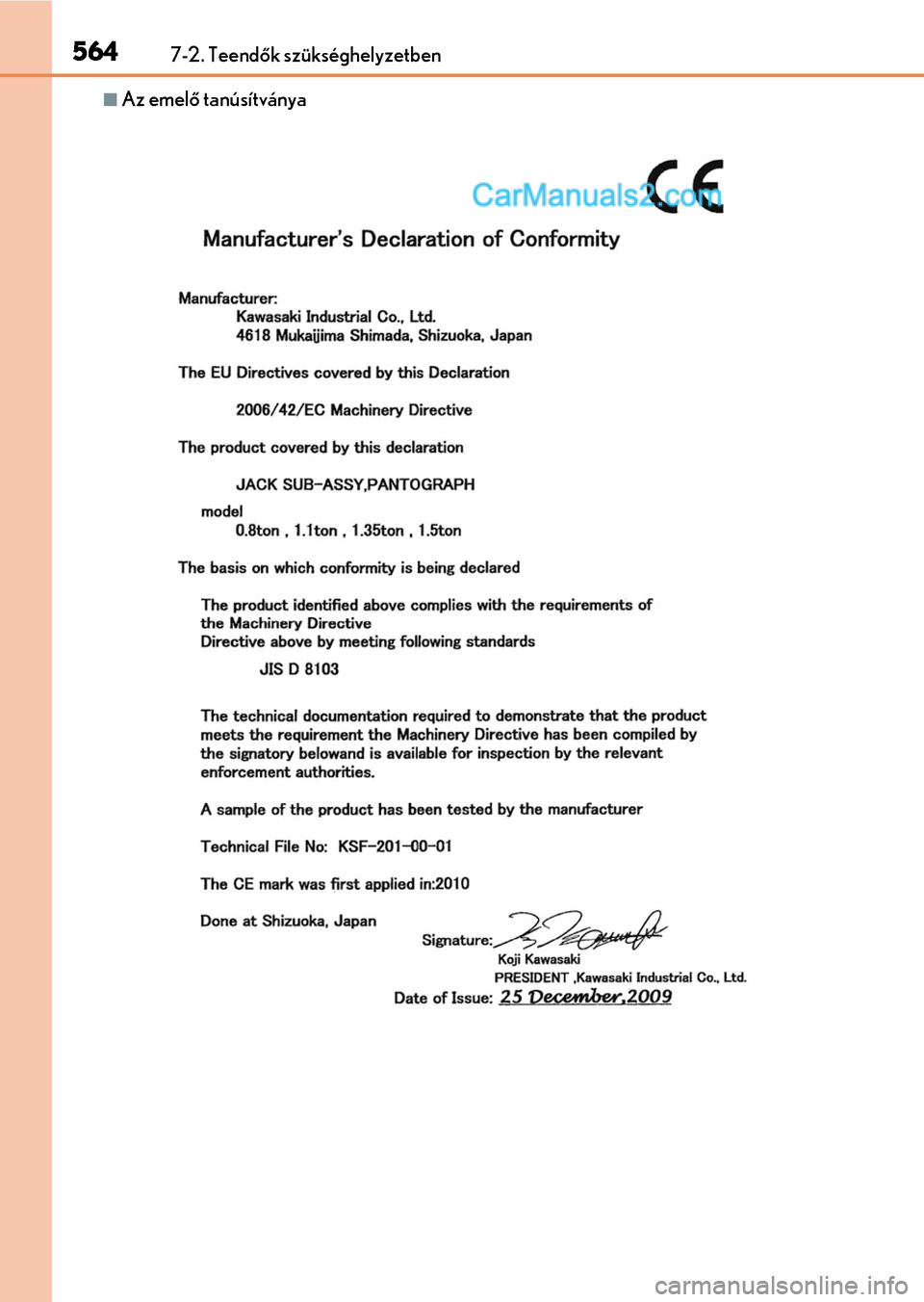

5647-2. Teendők szükséghelyzetben
Az emelő tanúsítványa

5657-2. Teendők szükséghelyzetben
7
Ha baj történik

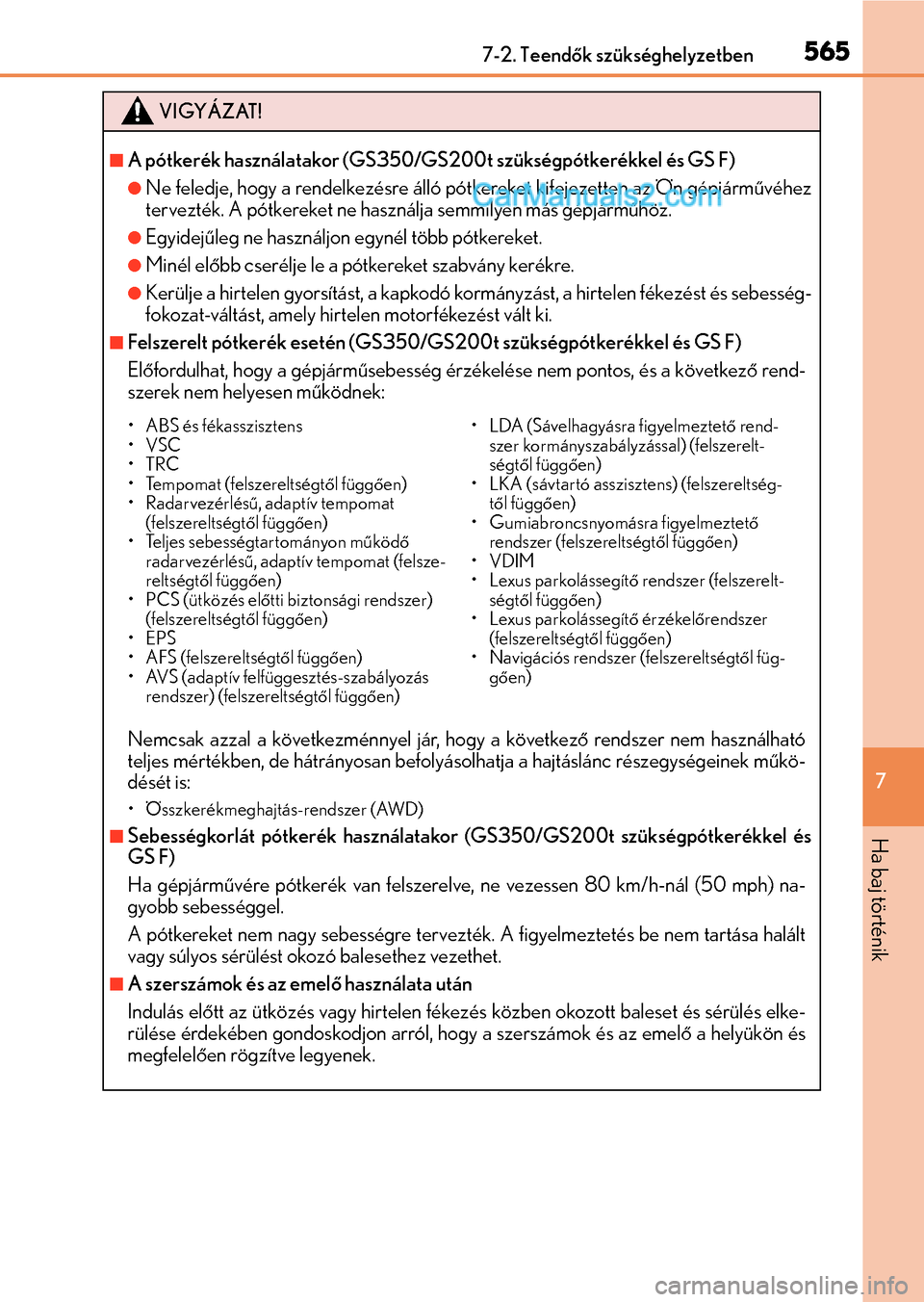

VIGYÁZAT!
A pótkerék használatakor (GS350/GS200t szükségpótkerékkel és GS F)
Ne feledje, hogy a rendelkezésre álló pótkereket kifejezetten az Ön gépjárművéhez
tervezték. A pótkereket ne használja semmilyen más gépjárműhöz.
Egyidejűleg ne használjon egynél több pótkereket.
Minél előbb cserélje le a pótkereket szabvány kerékre.
Kerülje a hirtelen gyorsítást, a kapkodó kormányzást, a hirtelen fékezést és sebesség-
fokozat-váltást, amely hirtelen motorfékezést vált ki.
Felszerelt pótkerék esetén (GS350/GS200t szükségpótkerékkel és GS F)
Előfordulhat, hogy a gépjárműsebesség érzékelése nem pontos, és a következő rend-
szerek nem helyesen működnek:
Nemcsak azzal a következménnyel jár, hogy a következő rendszer nem használható
teljes mértékben, de hátrányosan befolyásolhatja a hajtáslánc részegységeinek műkö-
dését is:
• Összkerékmeghajtás-rendszer (AWD)
Sebességkorlát pótkerék használatakor (GS350/GS200t szükségpótkerékkel és
GS F)
Ha gépjárművére pótkerék van felszerelve, ne vezessen 80 km/h-nál (50 mph) na-
gyobb sebességgel.
A pótkereket nem nagy sebességre tervezték. A figyelmeztetés be nem tartása halált
vagy súlyos sérülést okozó balesethez vezethet.
A szerszámok és az emelő használata után
Indulás előtt az ütközés vagy hirtelen fékezés közben okozott baleset és sérülés elke-
rülése érdekében gondoskodjon arról, hogy a szerszámok és az emelő a helyükön és
megfelelően rögzítve legyenek.
• ABS és fékasszisztens
•VSC
•TRC
• Tempomat (felszereltségtől függően)
• Radarvezérlésű, adaptív tempomat
(felszereltségtől függően)
• Teljes sebességtartományon működő
radarvezérlésű, adaptív tempomat (felsze-
reltségtől függően)
• PCS (ütközés előtti biztonsági rendszer)
(felszereltségtől függően)
•EPS
• AFS (felszereltségtől függően)
• AVS (adaptív felfüggesztés-szabályozás
rendszer) (felszereltségtől függően)• LDA (Sávelhagyásra figyelmeztető rend-
szer kormányszabályzással) (felszerelt-
ségtől függően)
• LKA (sávtartó asszisztens) (felszereltség-
től függően)
• Gumiabroncsnyomásra figyelmeztető
rendszer (felszereltségtől függően)
• VDIM
• Lexus parkolássegítő rendszer (felszerelt-
ségtől függően)
• Lexus parkolássegítő érzékelőrendszer
(felszereltségtől függően)
• Navigációs rendszer (felszereltségtől füg-
gően)

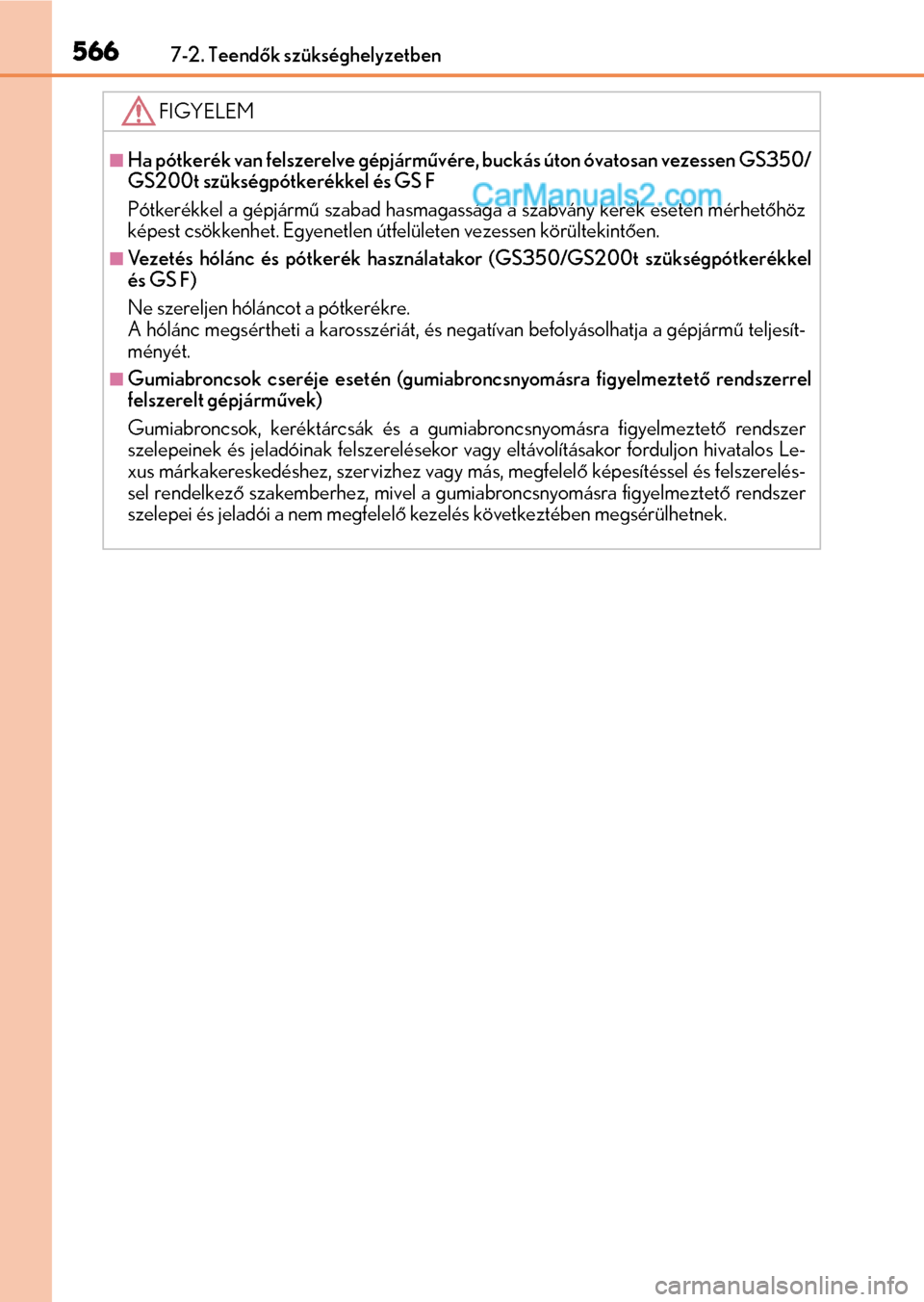

5667-2. Teendők szükséghelyzetben
FIGYELEM
Ha pótkerék van felszerelve gépjárművére, buckás úton óvatosan vezessen GS350/
GS200t szükségpótkerékkel és GS F
Pótkerékkel a gépjármű szabad hasmagassága a szabvány kerék esetén mérhetőhöz
képest csökkenhet. Egyenetlen útfelületen vezessen körültekintően.
Vezetés hólánc és pótkerék használatakor (GS350/GS200t szükségpótkerékkel
és GS F)
Ne szereljen hóláncot a pótkerékre.
A hólánc megsértheti a karosszériát, és negatívan befolyásolhatja a gépjármű teljesít-
ményét.
Gumiabroncsok cseréje esetén (gumiabroncsnyomásra figyelmeztető rendszerrel
felszerelt gépjárművek)
Gumiabroncsok, keréktárcsák és a gumiabroncsnyomásra figyelmeztető rendszer
szelepeinek és jeladóinak felszerelésekor vagy eltávolításakor forduljon hivatalos Le-
xus márkakereskedéshez, szervizhez vagy más, megfelelő képesítéssel és felszerelés-
sel rendelkező szakemberhez, mivel a gumiabroncsnyomásra figyelmeztető rendszer
szelepei és jeladói a nem megfelelő kezelés következtében megsérülhetnek.

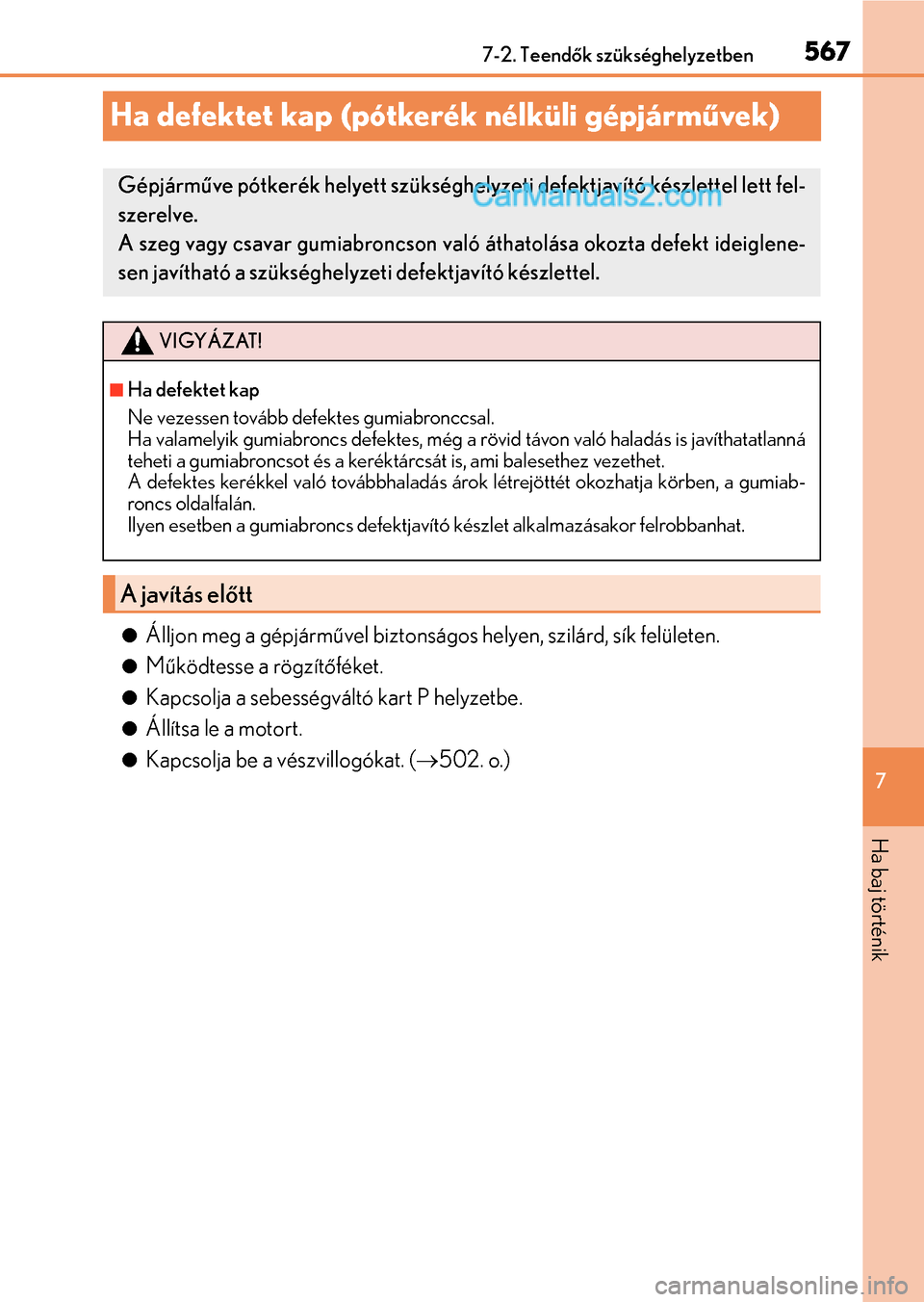

567
7 7-2. Teendők szükséghelyzetben
Ha baj történik
Ha defektet kap (pótkerék nélküli gépjárművek)
Álljon meg a gépjárművel biztonságos helyen, szilárd, sík felületen.
Működtesse a rögzítőféket.
Kapcsolja a sebességváltó kart P helyzetbe.
Állítsa le a motort.
Kapcsolja be a vészvillogókat. (502. o.)
Gépjárműve pótkerék helyett szükséghelyzeti defektjavító készlettel lett fel-
szerelve.
A szeg vagy csavar gumiabroncson való áthatolása okozta defekt ideiglene-
sen javítható a szükséghelyzeti defektjavító készlettel.
VIGYÁZAT!
Ha defektet kap
Ne vezessen tovább defektes gumiabronccsal.
Ha valamelyik gumiabroncs defektes, még a rövid távon való haladás is javíthatatlanná
teheti a gumiabroncsot és a keréktárcsát is, ami balesethez vezethet.
A defektes kerékkel való továbbhaladás árok létrejöttét okozhatja körben, a gumiab-
roncs oldalfalán.
Ilyen esetben a gumiabroncs defektjavító készlet alkalmazásakor felrobbanhat.
A javítás előtt

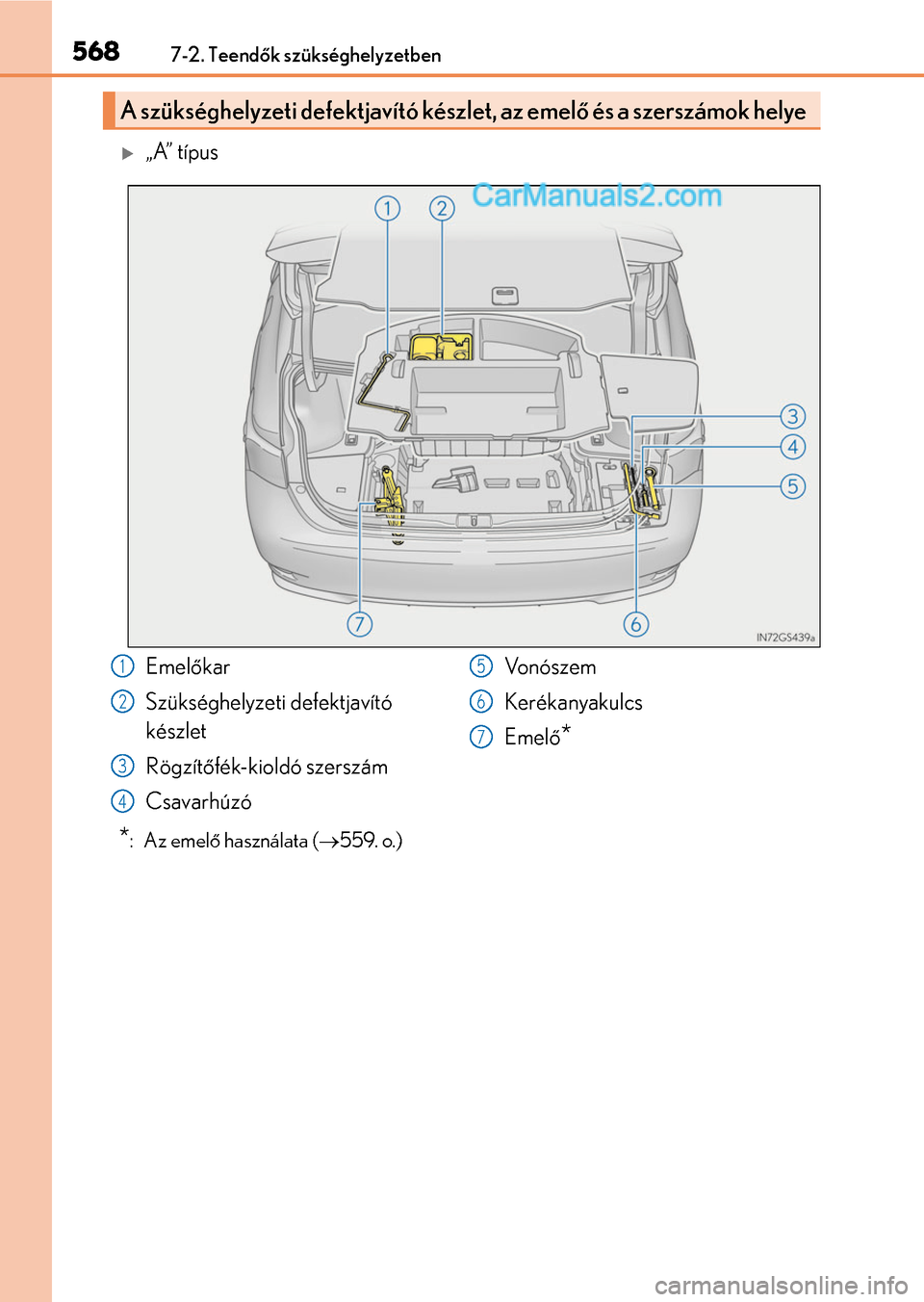

5687-2. Teendők szükséghelyzetben
„A” típus
*: Az emelő használata (559. o.)
A szükséghelyzeti defektjavító készlet, az emelő és a szerszámok helye
Emelőkar
Szükséghelyzeti defektjavító
készlet
Rögzítőfék-kioldó szerszám
CsavarhúzóVo n ó s z e m
Kerékanyakulcs
Emelő
*
1
2
3
4
5
6
7

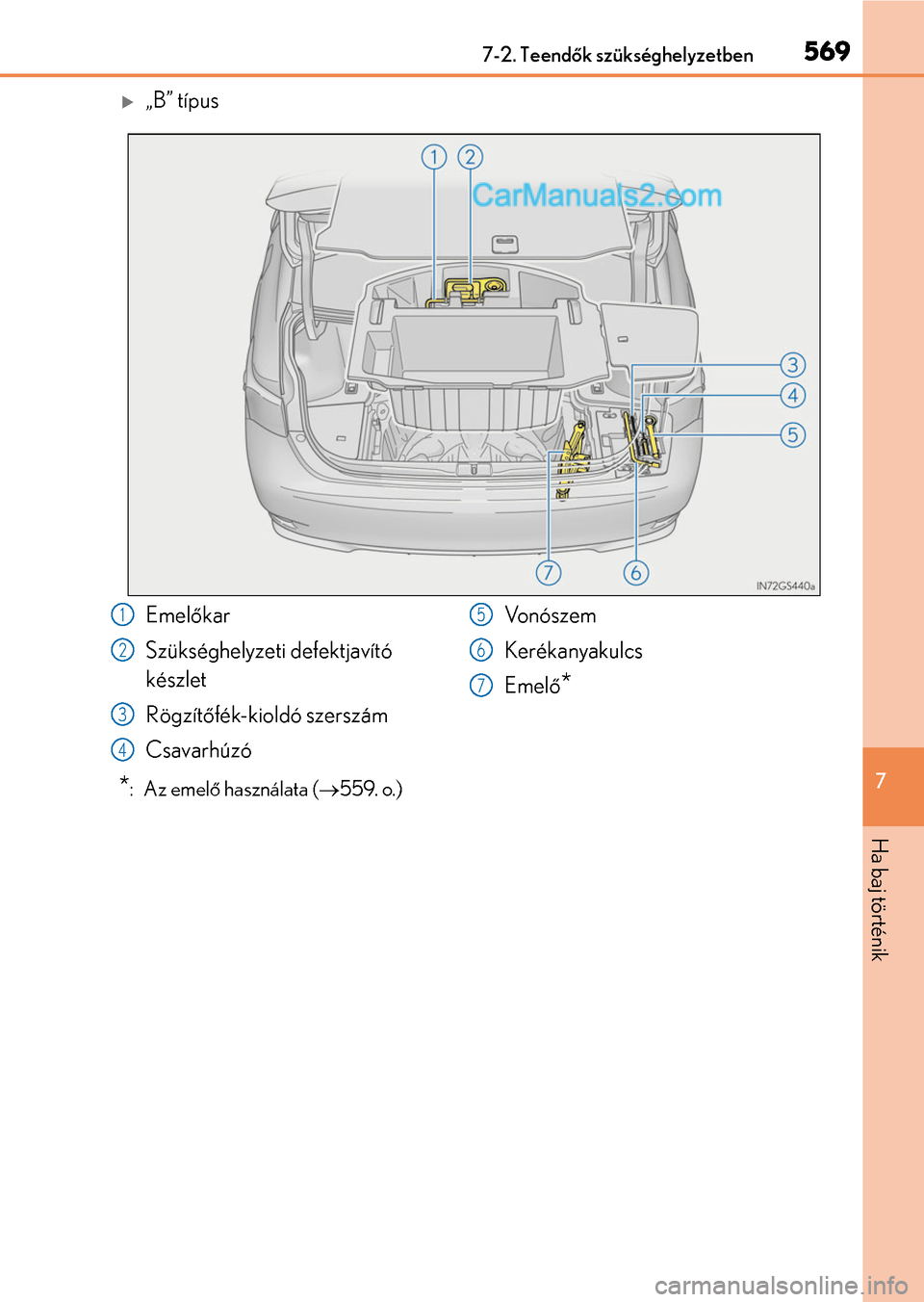

5697-2. Teendők szükséghelyzetben
7
Ha baj történik
„B” típus
*: Az emelő használata (559. o.)
Emelőkar
Szükséghelyzeti defektjavító
készlet
Rögzítőfék-kioldó szerszám
CsavarhúzóVo n ó s z e m
Kerékanyakulcs
Emelő
*
1
2
3
4
5
6
7

5707-2. Teendők szükséghelyzetben

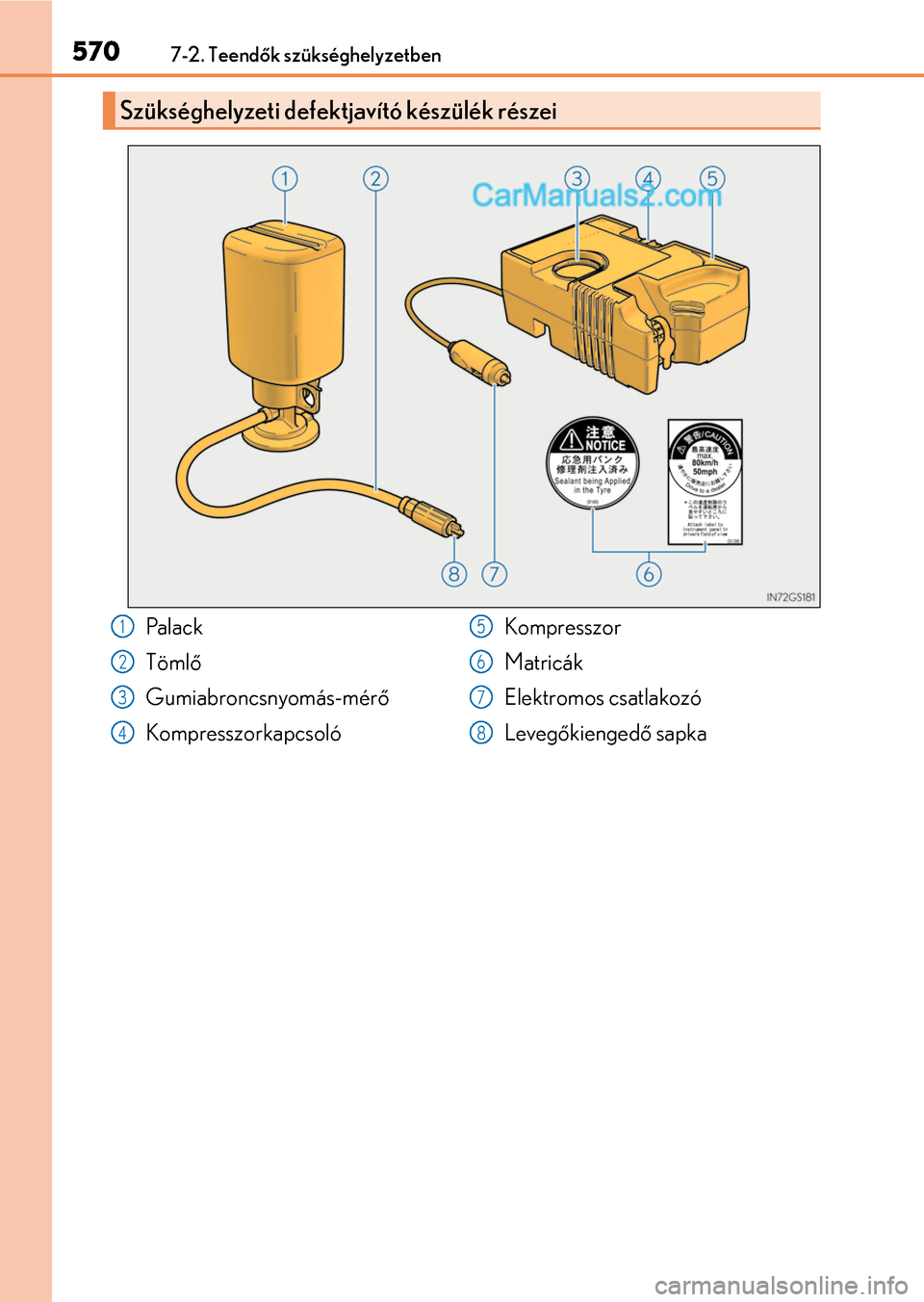

Szükséghelyzeti defektjavító készülék részei
Palack
Tömlő
Gumiabroncsnyomás-mérő
KompresszorkapcsolóKompresszor
Matricák
Elektromos csatlakozó
Levegőkiengedő sapka1
2
3
4
5
6
7
8
