Lexus GS F 2015 Kezelési útmutató (in Hungarian)

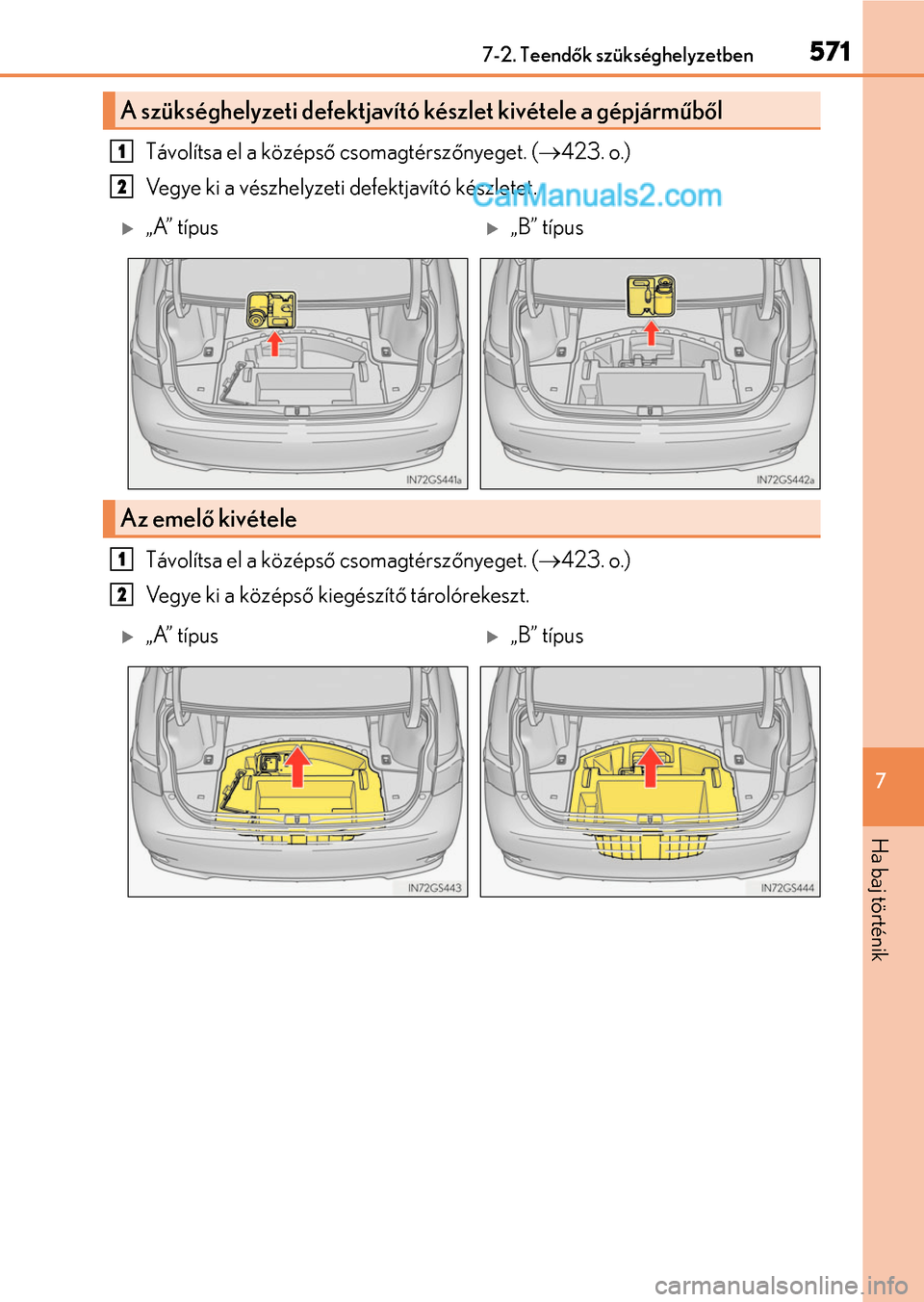

5717-2. Teendők szükséghelyzetben
7
Ha baj történik
Távolítsa el a középső csomagtérszőnyeget. (423. o.)
Vegye ki a vészhelyzeti defektjavító készletet.
Távolítsa el a középső csomagtérszőnyeget. (423. o.)
Vegye ki a középső kiegészítő tárolórekeszt.
A szükséghelyzeti defektjavító készlet kivétele a gépjárműből
1
2
„A” típus„B” típus
Az emelő kivétele
1
2
„A” típus„B” típus

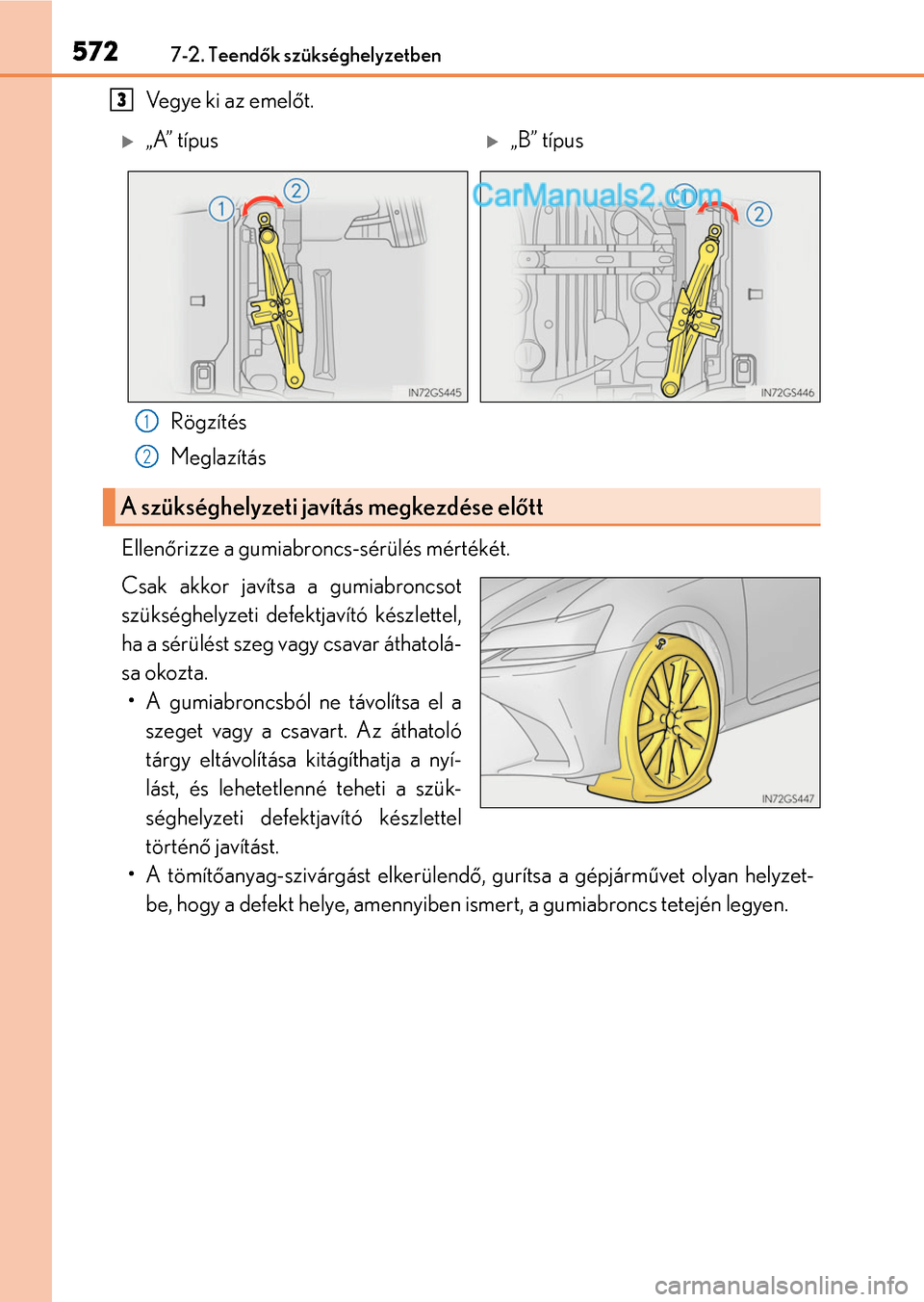

5727-2. Teendők szükséghelyzetben
Vegye ki az emelőt.
Rögzítés
Meglazítás
Ellenőrizze a gumiabroncs-sérülés mértékét.
Csak akkor javítsa a gumiabroncsot
szükséghelyzeti defektjavító készlettel,
ha a sérülést szeg vagy csavar áthatolá-
sa okozta.
• A gumiabroncsból ne távolítsa el a
szeget vagy a csavart. Az áthatoló
tárgy eltávolítása kitágíthatja a nyí-
lást, és lehetetlenné teheti a szük-
séghelyzeti defektjavító készlettel
történő javítást.
•A tömítőanyag-szivárgást elkerülendő, gurítsa a gépjárművet olyan helyzet-
be, hogy a defekt helye, amennyiben ismert, a gumiabroncs tetején legyen.3
„A” típus„B” típus
1
2
A szükséghelyzeti javítás megkezdése előtt

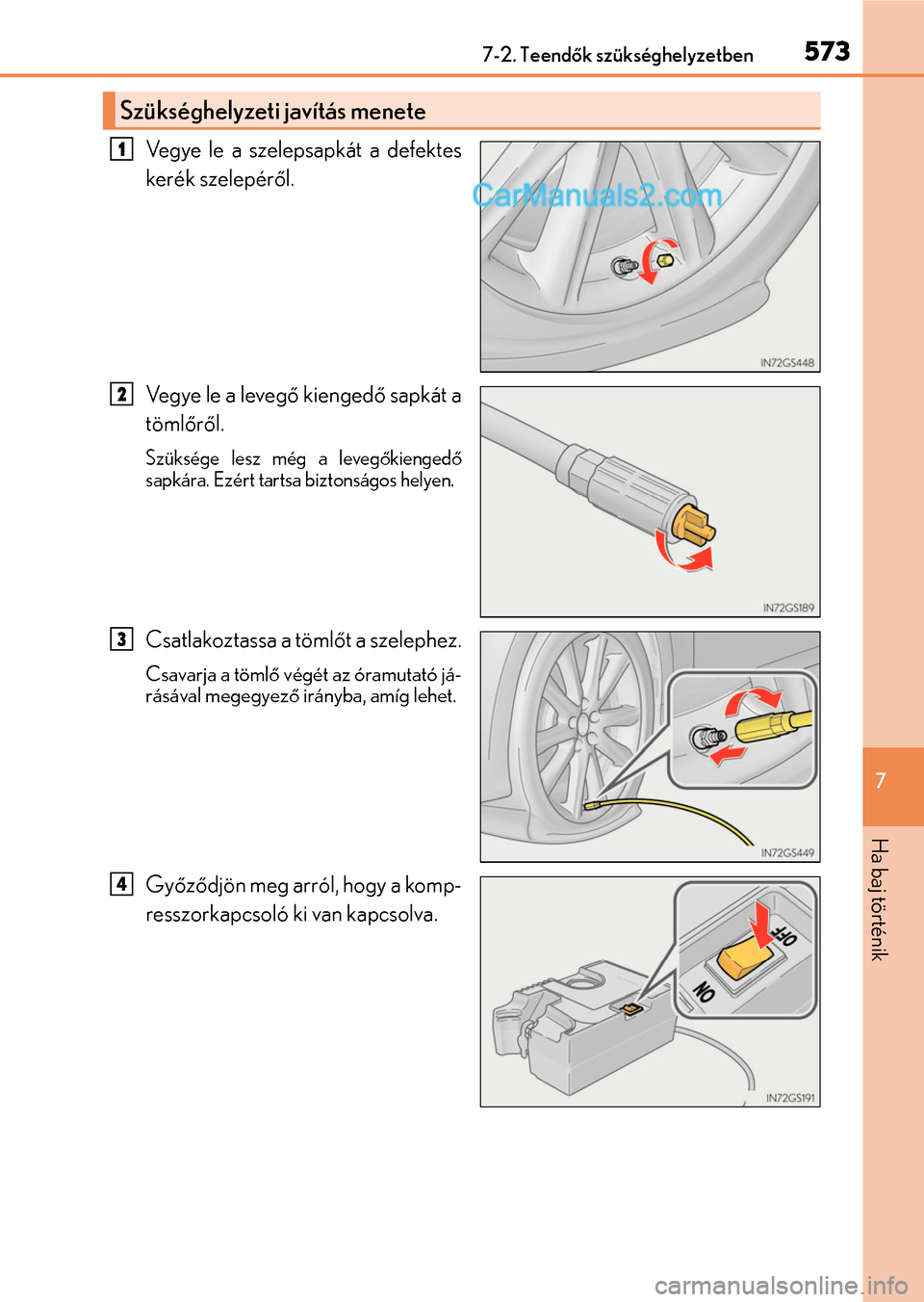

5737-2. Teendők szükséghelyzetben
7
Ha baj történik
Vegye le a szelepsapkát a defektes
kerék szelepéről.
Vegye le a levegő kiengedő sapkát a
tömlőről.
Szüksége lesz még a levegőkiengedő
sapkára. Ezért tartsa biztonságos helyen.
Csatlakoztassa a tömlőt a szelephez.
Csavarja a tömlő végét az óramutató já-
rásával megegyező irányba, amíg lehet.
Győződjön meg arról, hogy a komp-
resszorkapcsoló ki van kapcsolva.
Szükséghelyzeti javítás menete
1
2
3
4

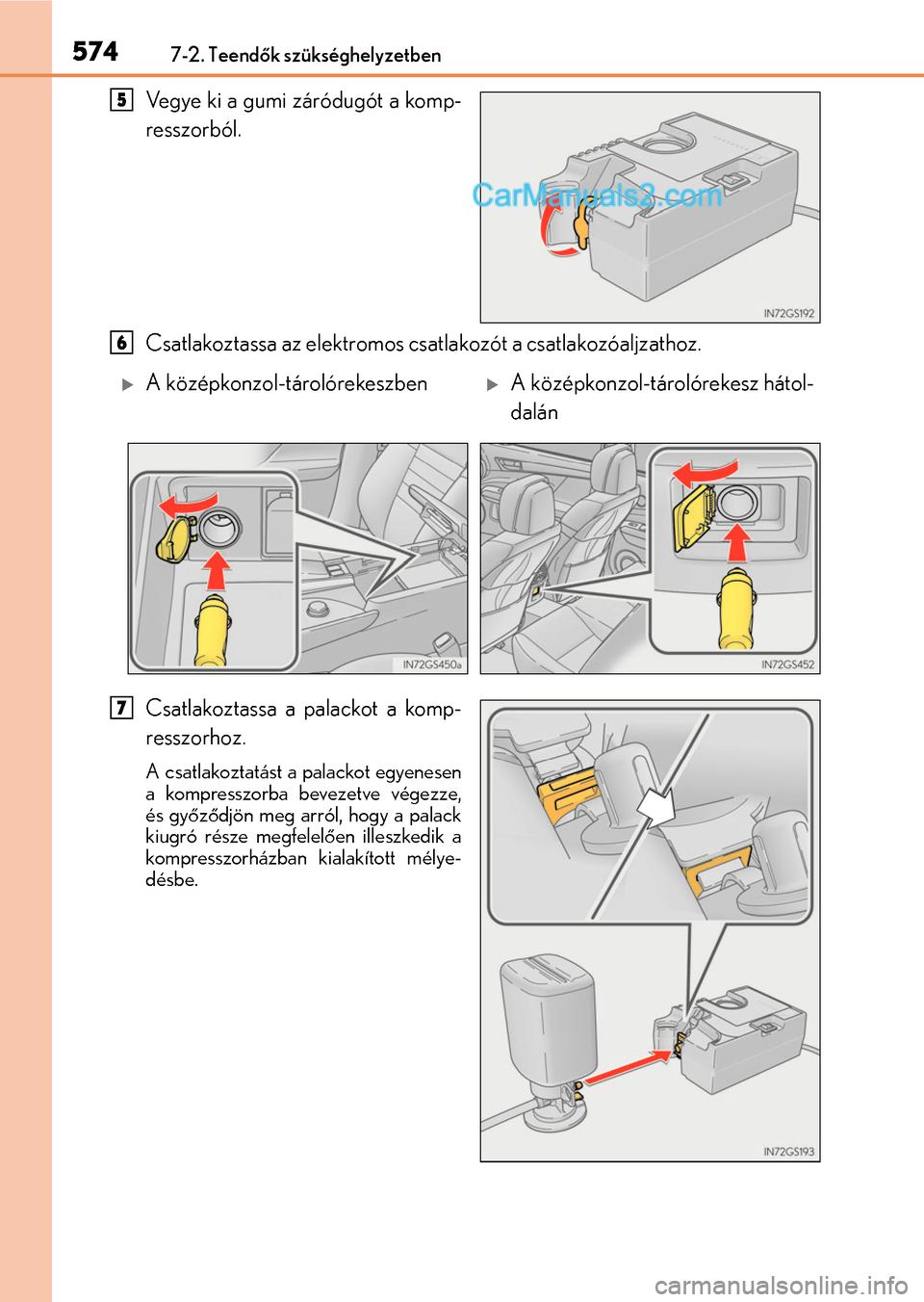

5747-2. Teendők szükséghelyzetben
Vegye ki a gumi záródugót a komp-
resszorból.
Csatlakoztassa az elektromos csatlakozót a csatlakozóaljzathoz.
Csatlakoztassa a palackot a komp-
resszorhoz.
A csatlakoztatást a palackot egyenesen
a kompresszorba bevezetve végezze,
és győződjön meg arról, hogy a palack
kiugró része megfelelően illeszkedik a
kompresszorházban kialakított mélye-
désbe.
5
6
A középkonzol-tárolórekeszbenA középkonzol-tárolórekesz hátol-
dalán
7

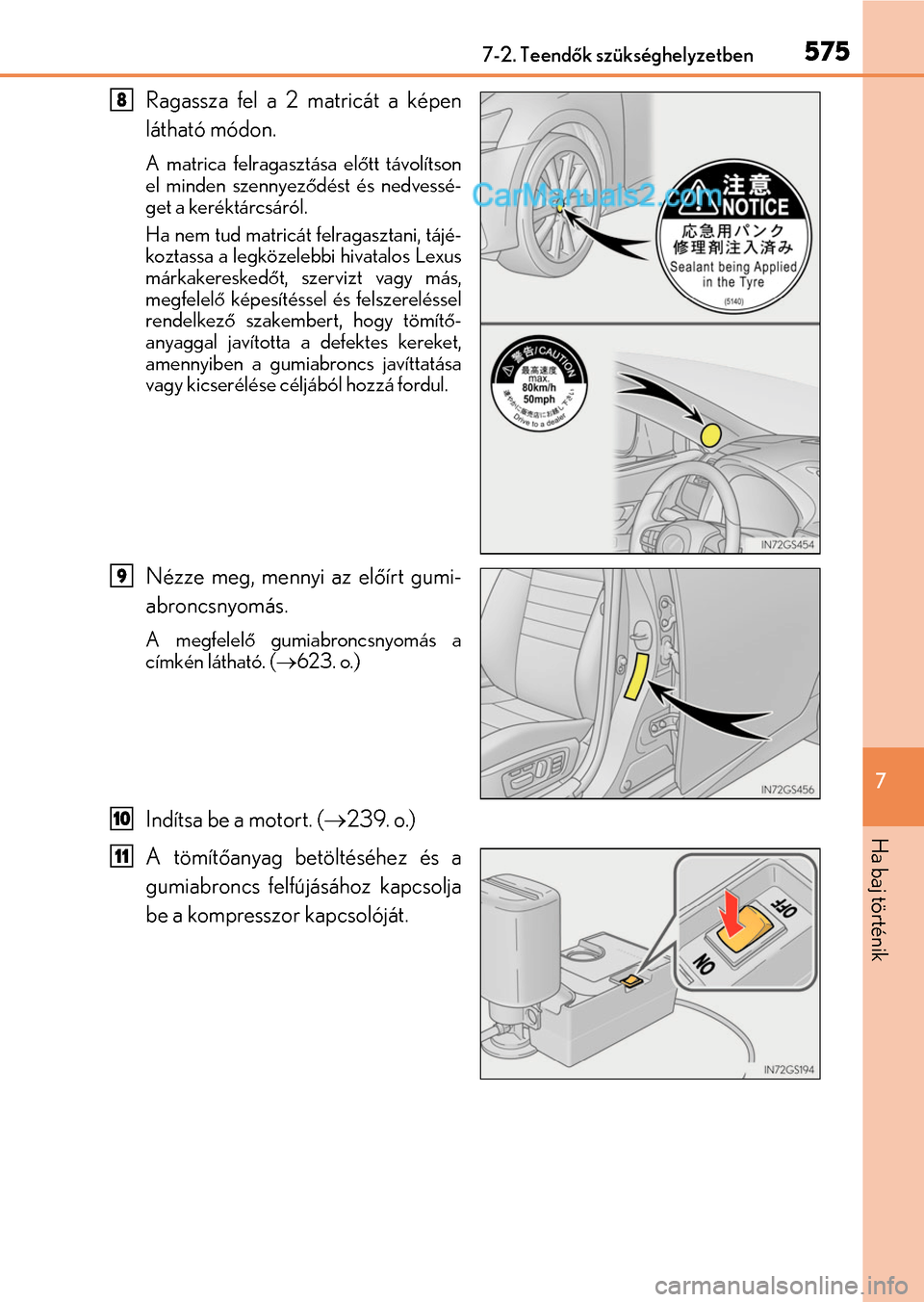

5757-2. Teendők szükséghelyzetben
7
Ha baj történik
Ragassza fel a 2 matricát a képen
látható módon.
A matrica felragasztása előtt távolítson
el minden szennyeződést és nedvessé-
get a keréktárcsáról.
Ha nem tud matricát felragasztani, tájé-
koztassa a legközelebbi hivatalos Lexus
márkakereskedőt, szervizt vagy más,
megfelelő képesítéssel és felszereléssel
rendelkező szakembert, hogy tömítő-
anyaggal javította a defektes kereket,
amennyiben a gumiabroncs javíttatása
vagy kicserélése céljából hozzá fordul.
Nézze meg, mennyi az előírt gumi-
abroncsnyomás.
A megfelelő gumiabroncsnyomás a
címkén látható. (623. o.)
Indítsa be a motort. (239. o.)
A tömítőanyag betöltéséhez és a
gumiabroncs felfújásához kapcsolja
be a kompresszor kapcsolóját.
8
9
10
11

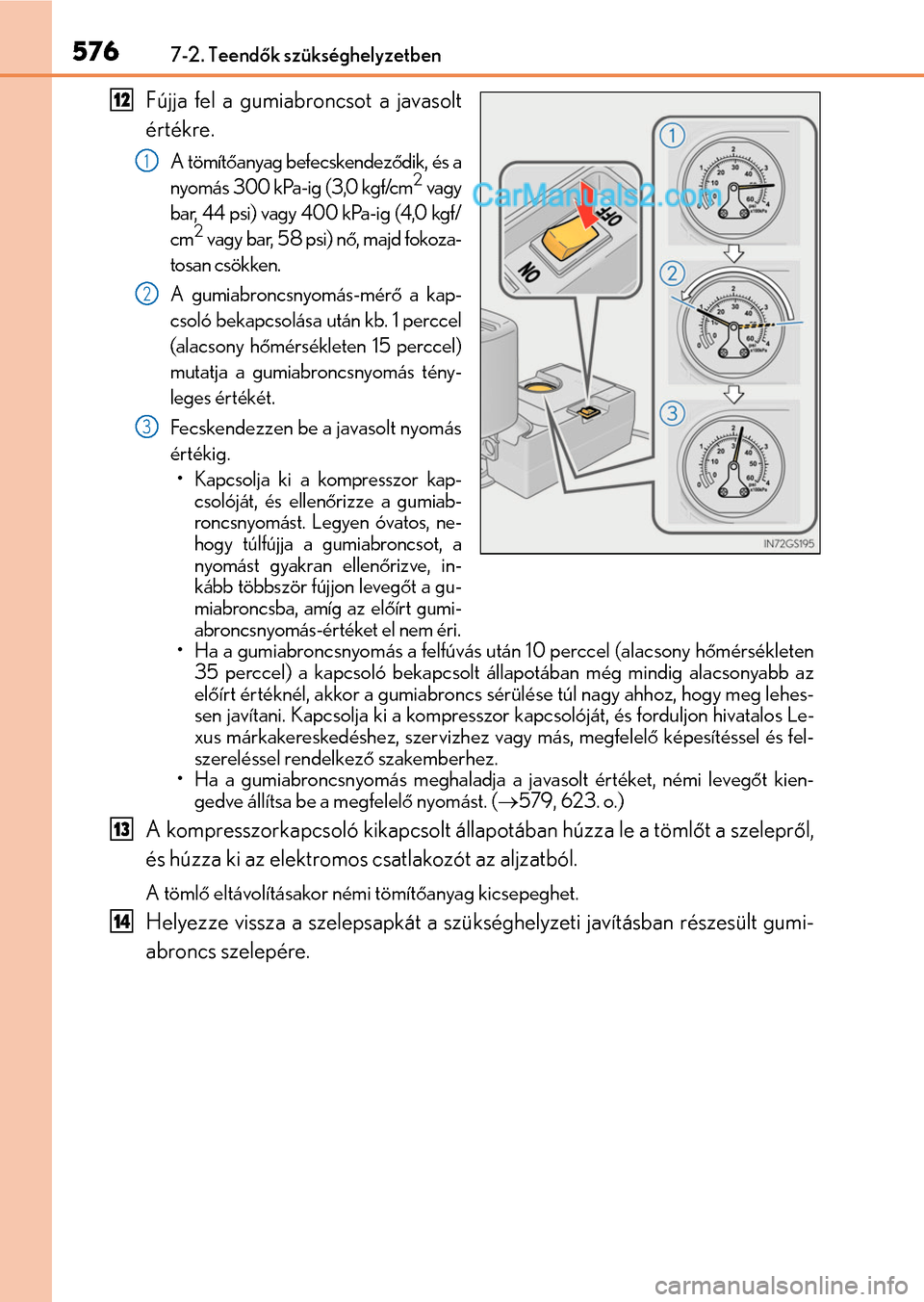

5767-2. Teendők szükséghelyzetben
Fújja fel a gumiabroncsot a javasolt
értékre.
A tömítőanyag befecskendeződik, és a
nyomás 300 kPa-ig (3,0 kgf/cm2 vagy
bar, 44 psi) vagy 400 kPa-ig (4,0 kgf/
cm
2 vagy bar, 58 psi) nő, majd fokoza-
tosan csökken.
A gumiabroncsnyomás-mérő a kap-
csoló bekapcsolása után kb. 1 perccel
(alacsony hőmérsékleten 15 perccel)
mutatja a gumiabroncsnyomás tény-
leges értékét.
Fecskendezzen be a javasolt nyomás
értékig.
• Kapcsolja ki a kompresszor kap-
csolóját, és ellenőrizze a gumiab-
roncsnyomást. Legyen óvatos, ne-
hogy túlfújja a gumiabroncsot, a
nyomást gyakran ellenőrizve, in-
kább többször fújjon levegőt a gu-
miabroncsba, amíg az előírt gumi-
abroncsnyomás-értéket el nem éri.
• Ha a gumiabroncsnyomás a felfúvás után 10 perccel (alacsony hőmérsékleten
35 perccel) a kapcsoló bekapcsolt állapotában még mindig alacsonyabb az
előírt értéknél, akkor a gumiabroncs sérülése túl nagy ahhoz, hogy meg lehes-
sen javítani. Kapcsolja ki a kompresszor kapcsolóját, és forduljon hivatalos Le-
xus márkakereskedéshez, szervizhez vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakemberhez.
• Ha a gumiabroncsnyomás meghaladja a javasolt értéket, némi levegőt kien-
gedve állítsa be a megfelelő nyomást. (579, 623. o.)
A kompresszorkapcsoló kikapcsolt állapotában húzza le a tömlőt a szelepről,
és húzza ki az elektromos csatlakozót az aljzatból.
A tömlő eltávolításakor némi tömítőanyag kicsepeghet.
Helyezze vissza a szelepsapkát a szükséghelyzeti javításban részesült gumi-
abroncs szelepére.
12
1
2
3
13
14

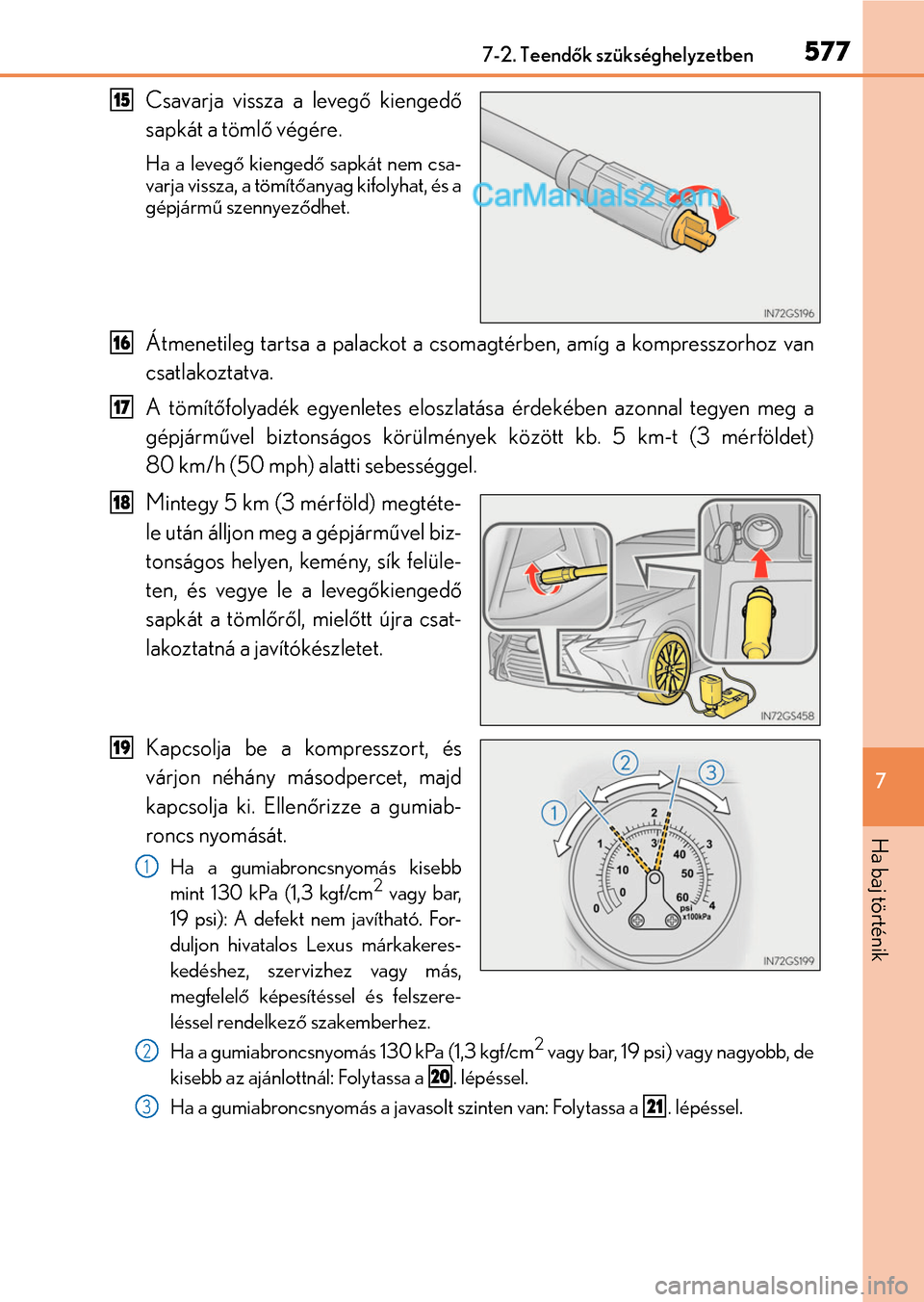

5777-2. Teendők szükséghelyzetben
7
Ha baj történik
Csavarja vissza a levegő kiengedő
sapkát a tömlő végére.
Ha a levegő kiengedő sapkát nem csa-
varja vissza, a tömítőanyag kifolyhat, és a
gépjármű szennyeződhet.
Átmenetileg tartsa a palackot a csomagtérben, amíg a kompresszorhoz van
csatlakoztatva.
A tömítőfolyadék egyenletes eloszlatása érdekében azonnal tegyen meg a
gépjárművel biztonságos körülmények között kb. 5 km-t (3 mérföldet)
80 km/h (50 mph) alatti sebességgel.
Mintegy 5 km (3 mérföld) megtéte-
le után álljon meg a gépjárművel biz-
tonságos helyen, kemény, sík felüle-
ten, és vegye le a levegőkiengedő
sapkát a tömlőről, mielőtt újra csat-
lakoztatná a javítókészletet.
Kapcsolja be a kompresszort, és
várjon néhány másodpercet, majd
kapcsolja ki. Ellenőrizze a gumiab-
roncs nyomását.
Ha a gumiabroncsnyomás kisebb
mint 130 kPa (1,3 kgf/cm2 vagy bar,
19 psi): A defekt nem javítható. For-
duljon hivatalos Lexus márkakeres-
kedéshez, szervizhez vagy más,
megfelelő képesítéssel és felszere-
léssel rendelkező szakemberhez.
Ha a gumiabroncsnyomás 130 kPa (1,3 kgf/cm
2 vagy bar, 19 psi) vagy nagyobb, de
kisebb az ajánlottnál: Folytassa a . lépéssel.
Ha a gumiabroncsnyomás a javasolt szinten van: Folytassa a . lépéssel.
15
16
17
18
19
1
2
20
321

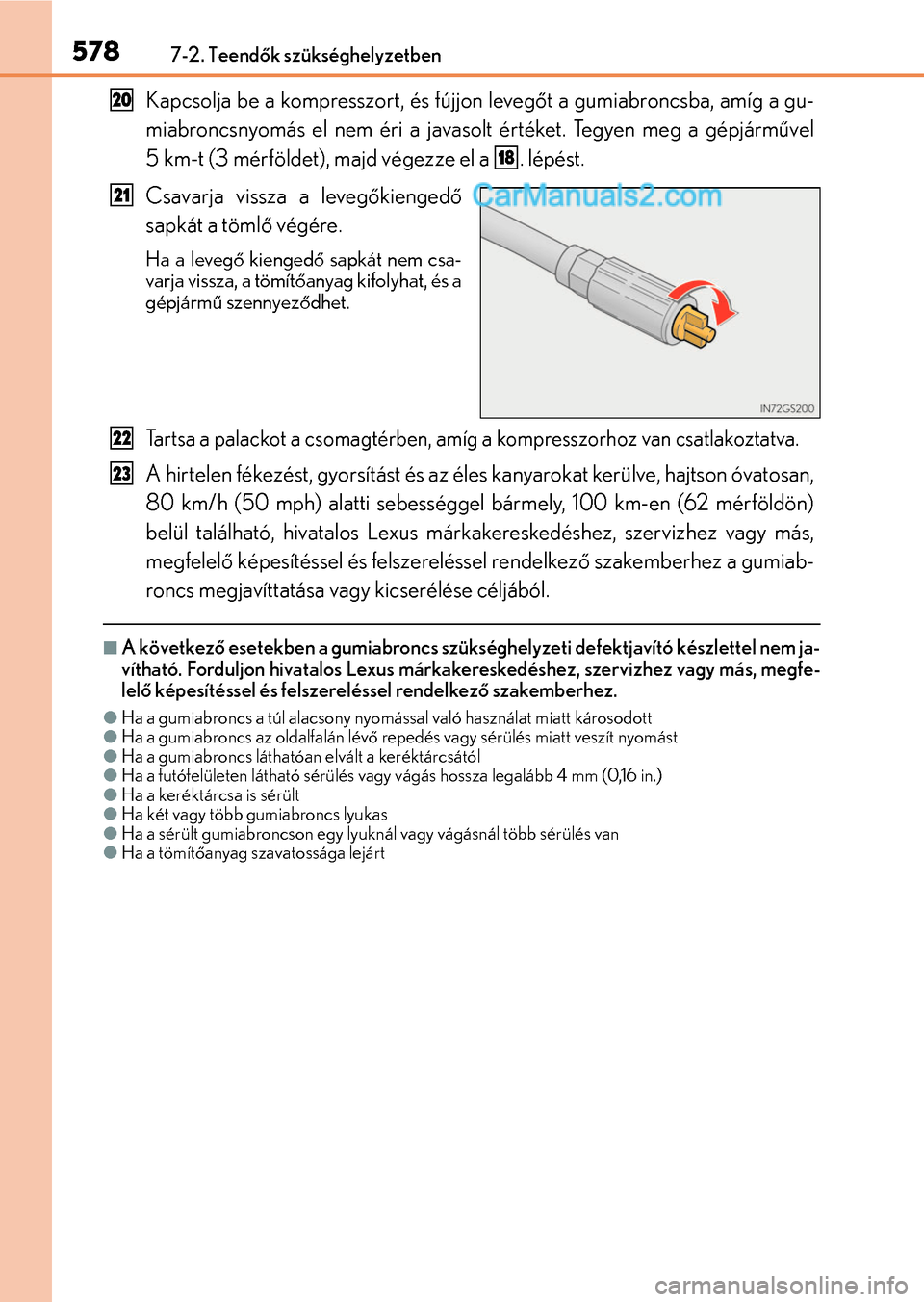

5787-2. Teendők szükséghelyzetben
Kapcsolja be a kompresszort, és fújjon levegőt a gumiabroncsba, amíg a gu-
miabroncsnyomás el nem éri a javasolt értéket. Tegyen meg a gépjárművel
5 km-t (3 mérföldet), majd végezze el a . lépést.
Csavarja vissza a levegőkiengedő
sapkát a tömlő végére.
Ha a levegő kiengedő sapkát nem csa-
varja vissza, a tömítőanyag kifolyhat, és a
gépjármű szennyeződhet.
Tartsa a palackot a csomagtérben, amíg a kompresszorhoz van csatlakoztatva.
A hirtelen fékezést, gyorsítást és az éles kanyarokat kerülve, hajtson óvatosan,
80 km/h (50 mph) alatti sebességgel bármely, 100 km-en (62 mérföldön)
belül található, hivatalos Lexus márkakereskedéshez, szervizhez vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakemberhez a gumiab-
roncs megjavíttatása vagy kicserélése céljából.
A következő esetekben a gumiabroncs szükséghelyzeti defektjavító készlettel nem ja-
vítható. Forduljon hivatalos Lexus márkakereskedéshez, szervizhez vagy más, megfe-
lelő képesítéssel és felszereléssel rendelkező szakemberhez.
Ha a gumiabroncs a túl alacsony nyomással való használat miatt károsodottHa a gumiabroncs az oldalfalán lévő repedés vagy sérülés miatt veszít nyomástHa a gumiabroncs láthatóan elvált a keréktárcsátólHa a futófelületen látható sérülés vagy vágás hossza legalább 4 mm (0,16 in.)Ha a keréktárcsa is sérültHa két vagy több gumiabroncs lyukasHa a sérült gumiabroncson egy lyuknál vagy vágásnál több sérülés vanHa a tömítőanyag szavatossága lejárt
20
18
21
22
23

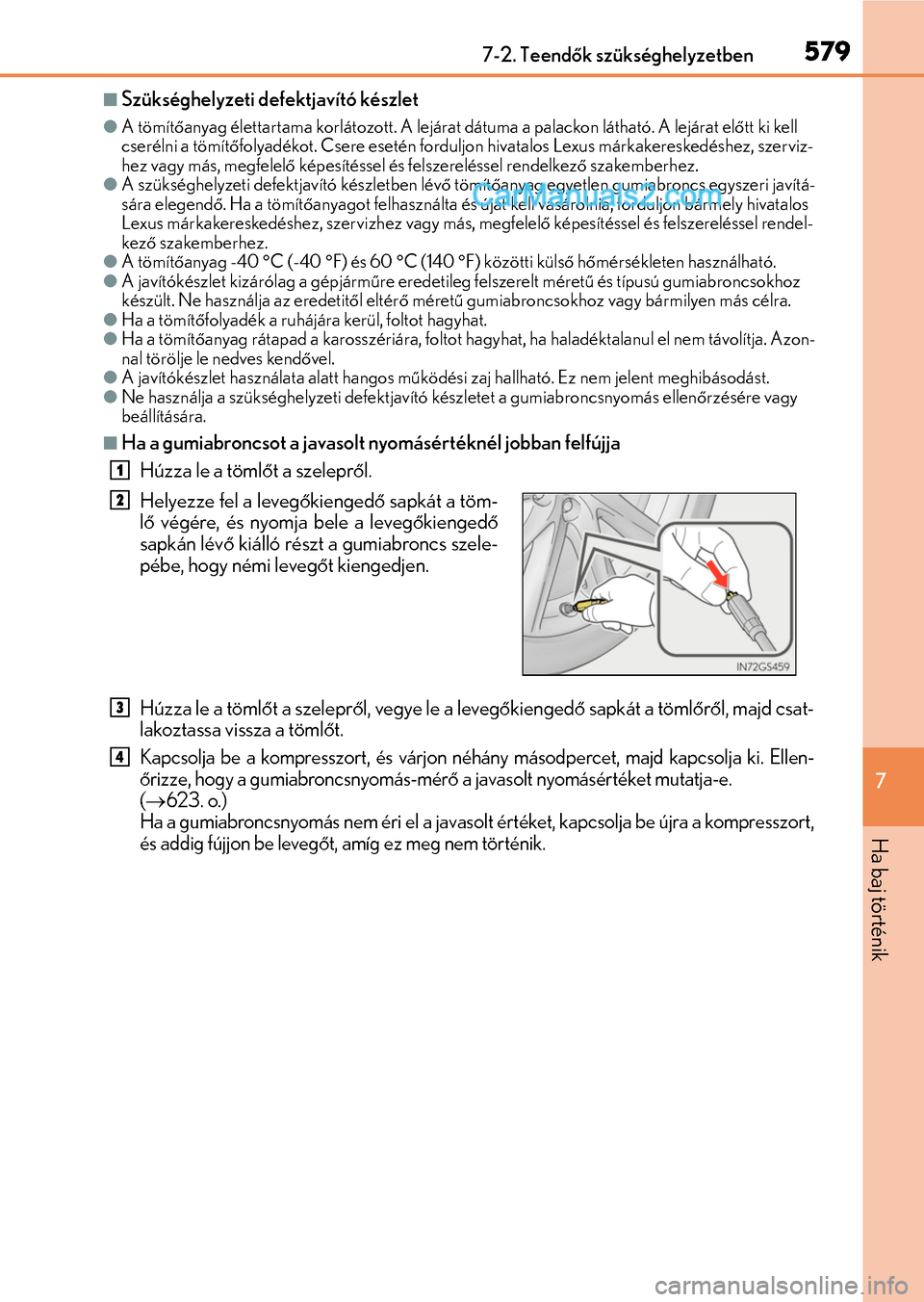

5797-2. Teendők szükséghelyzetben
7
Ha baj történik
Szükséghelyzeti defektjavító készlet
A tömítőanyag élettartama korlátozott. A lejárat dátuma a palackon látható. A lejárat előtt ki kell
cserélni a tömítőfolyadékot. Csere esetén forduljon hivatalos Lexus márkakereskedéshez, szerviz-
hez vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakemberhez.
A szükséghelyzeti defektjavító készletben lévő tömítőanyag egyetlen gumiabroncs egyszeri javítá-
sára elegendő. Ha a tömítőanyagot felhasználta és újat kell vásárolnia, forduljon bármely hivatalos
Lexus márkakereskedéshez, szervizhez vagy más, megfelelő képesítéssel és felszereléssel rendel-
kező szakemberhez.
A tömítőanyag -40C (-40F) és 60C (140F) közötti külső hőmérsékleten használható.A javítókészlet kizárólag a gépjárműre eredetileg felszerelt méretű és típusú gumiabroncsokhoz
készült. Ne használja az eredetitől eltérő méretű gumiabroncsokhoz vagy bármilyen más célra.
Ha a tömítőfolyadék a ruhájára kerül, foltot hagyhat.Ha a tömítőanyag rátapad a karosszériára, foltot hagyhat, ha haladéktalanul el nem távolítja. Azon-
nal törölje le nedves kendővel.
A javítókészlet használata alatt hangos működési zaj hallható. Ez nem jelent meghibásodást.Ne használja a szükséghelyzeti defektjavító készletet a gumiabroncsnyomás ellenőrzésére vagy
beállítására.
Ha a gumiabroncsot a javasolt nyomásértéknél jobban felfújja
Húzza le a tömlőt a szelepről.
Húzza le a tömlőt a szelepről, vegye le a levegőkiengedő sapkát a tömlőről, majd csat-
lakoztassa vissza a tömlőt.
Kapcsolja be a kompresszort, és várjon néhány másodpercet, majd kapcsolja ki. Ellen-
őrizze, hogy a gumiabroncsnyomás-mérő a javasolt nyomásértéket mutatja-e.
(
623. o.)
Ha a gumiabroncsnyomás nem éri el a javasolt értéket, kapcsolja be újra a kompresszort,
és addig fújjon be levegőt, amíg ez meg nem történik.
Helyezze fel a levegőkiengedő sapkát a töm-
lő végére, és nyomja bele a levegőkiengedő
sapkán lévő kiálló részt a gumiabroncs szele-
pébe, hogy némi levegőt kiengedjen.
1
2
3
4

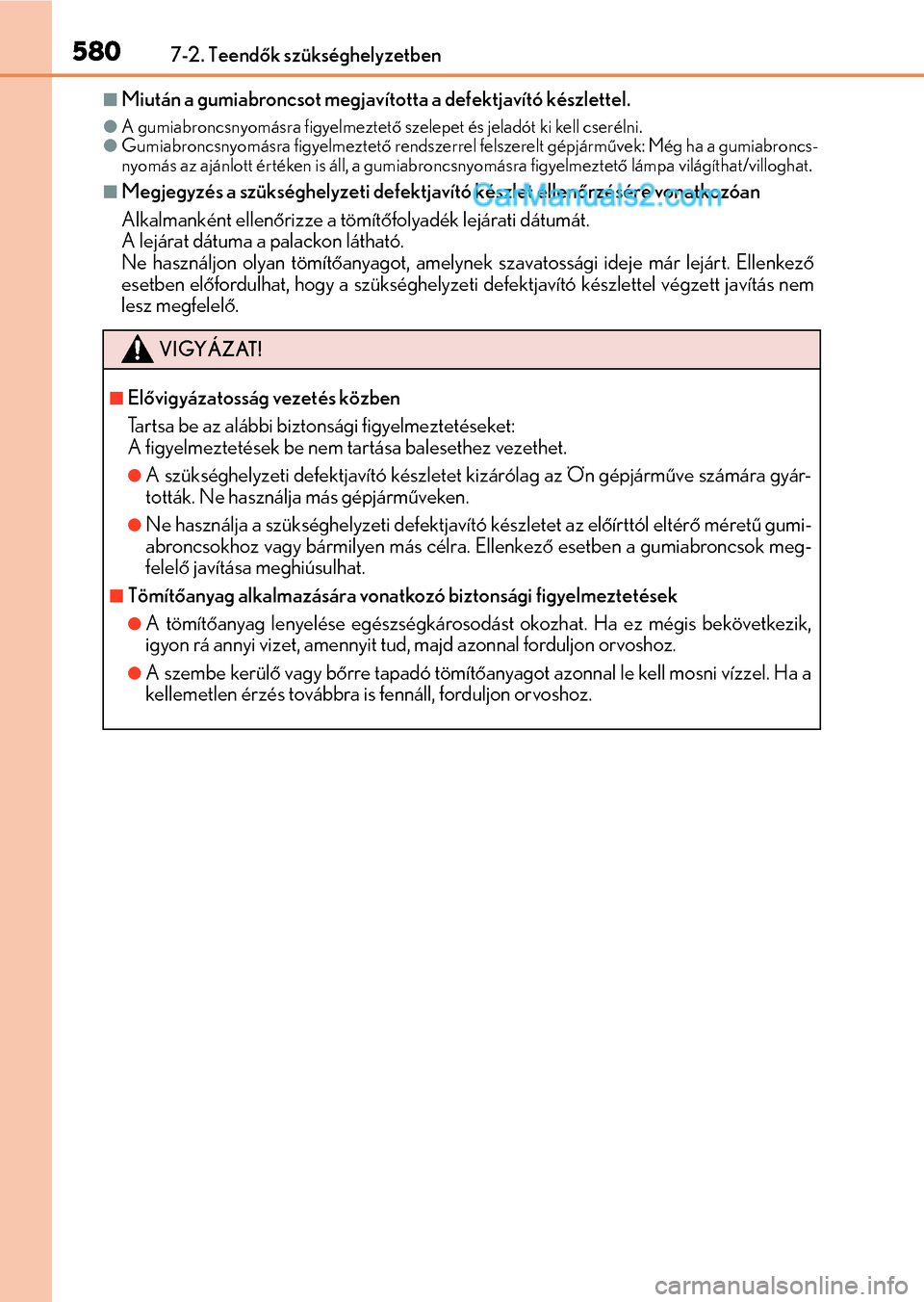

5807-2. Teendők szükséghelyzetben
Miután a gumiabroncsot megjavította a defektjavító készlettel.
A gumiabroncsnyomásra figyelmeztető szelepet és jeladót ki kell cserélni.Gumiabroncsnyomásra figyelmeztető rendszerrel felszerelt gépjárművek: Még ha a gumiabroncs-
nyomás az ajánlott értéken is áll, a gumiabroncsnyomásra figyelmeztető lámpa világíthat/villoghat.
Megjegyzés a szükséghelyzeti defektjavító készlet ellenőrzésére vonatkozóan
Alkalmanként ellenőrizze a tömítőfolyadék lejárati dátumát.
A lejárat dátuma a palackon látható.
Ne használjon olyan tömítőanyagot, amelynek szavatossági ideje már lejárt. Ellenkező
esetben előfordulhat, hogy a szükséghelyzeti defektjavító készlettel végzett javítás nem
lesz megfelelő.
VIGYÁZAT!
Elővigyázatosság vezetés közben
Tartsa be az alábbi biztonsági figyelmeztetéseket:
A figyelmeztetések be nem tartása balesethez vezethet.
A szükséghelyzeti defektjavító készletet kizárólag az Ön gépjárműve számára gyár-
tották. Ne használja más gépjárműveken.
Ne használja a szükséghelyzeti defektjavító készletet az előírttól eltérő méretű gumi-
abroncsokhoz vagy bármilyen más célra. Ellenkező esetben a gumiabroncsok meg-
felelő javítása meghiúsulhat.
Tömítőanyag alkalmazására vonatkozó biztonsági figyelmeztetések
A tömítőanyag lenyelése egészségkárosodást okozhat. Ha ez mégis bekövetkezik,
igyon rá annyi vizet, amennyit tud, majd azonnal forduljon orvoshoz.
A szembe kerülő vagy bőrre tapadó tömítőanyagot azonnal le kell mosni vízzel. Ha a
kellemetlen érzés továbbra is fennáll, forduljon orvoshoz.
