Lexus GS450h 2008 Manuel du propriétaire (in French)
Manufacturer: LEXUS, Model Year: 2008, Model line: GS450h, Model: Lexus GS450h 2008Pages: 598, PDF Size: 14.85 MB
Page 541 of 598

540
5-2. Procédures en cas d’urgence
GS_HV_D
November 27, 2009 11:16 am
GS_D_HV.book Page 540 Friday, November 27, 2009 11:17 AM
Page 542 of 598

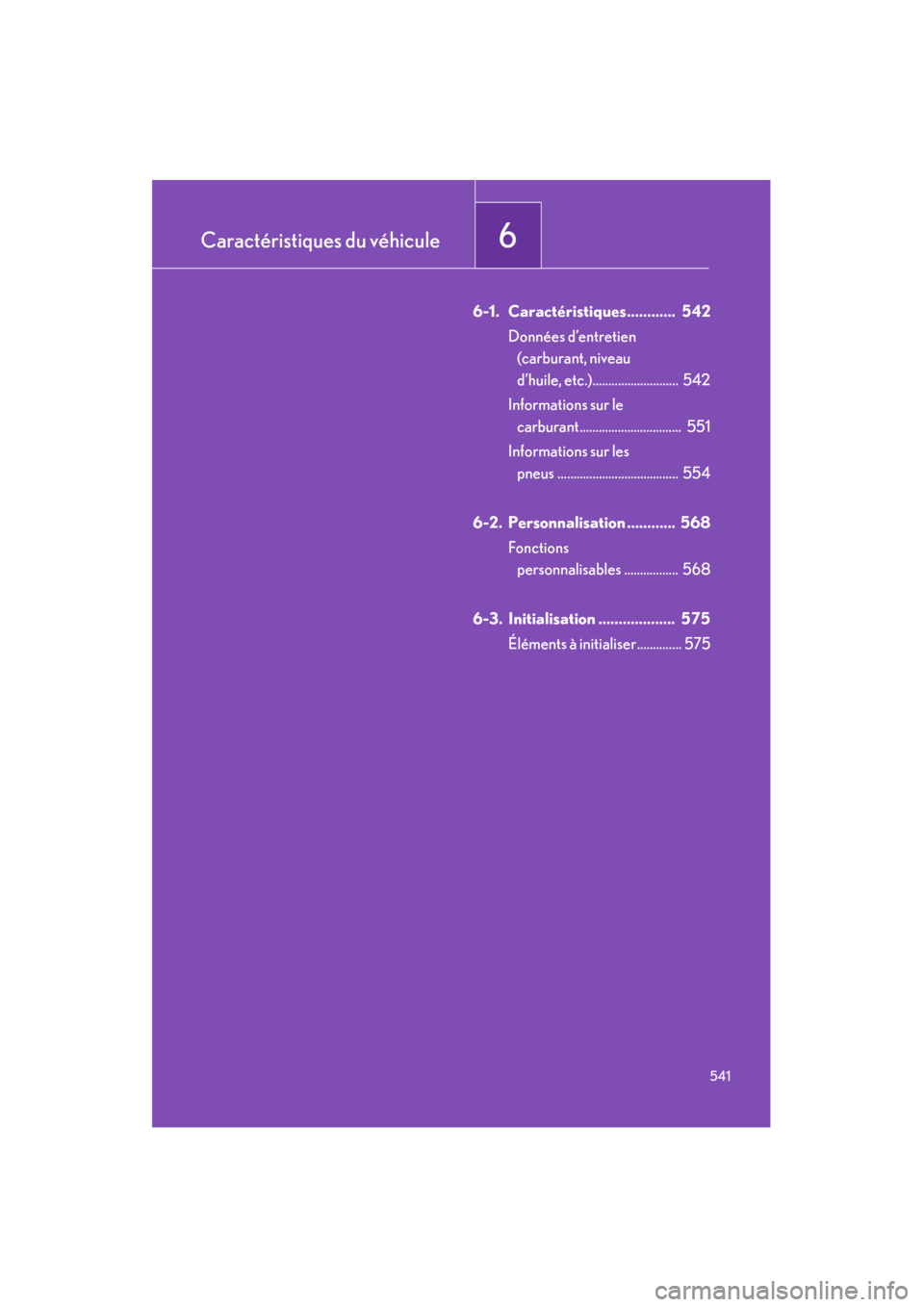

Caractéristiques du véhicule6
541
GS_HV_D
October 30, 2007 10:29 am
6-1. Caractéristiques............ 542Données d’entretien (carburant, niveau
d’huile, etc.)........................... 542
Informations sur le carburant................................ 551
Informations sur les pneus ...................................... 554
6-2. Personnalisation ............ 568 Fonctions personnalisables ................. 568
6-3. Initialisation ................... 575 Éléments à initialiser.............. 575
GS_D_HV.book Page 541 Friday, November 27, 2009 11:17 AM
Page 543 of 598

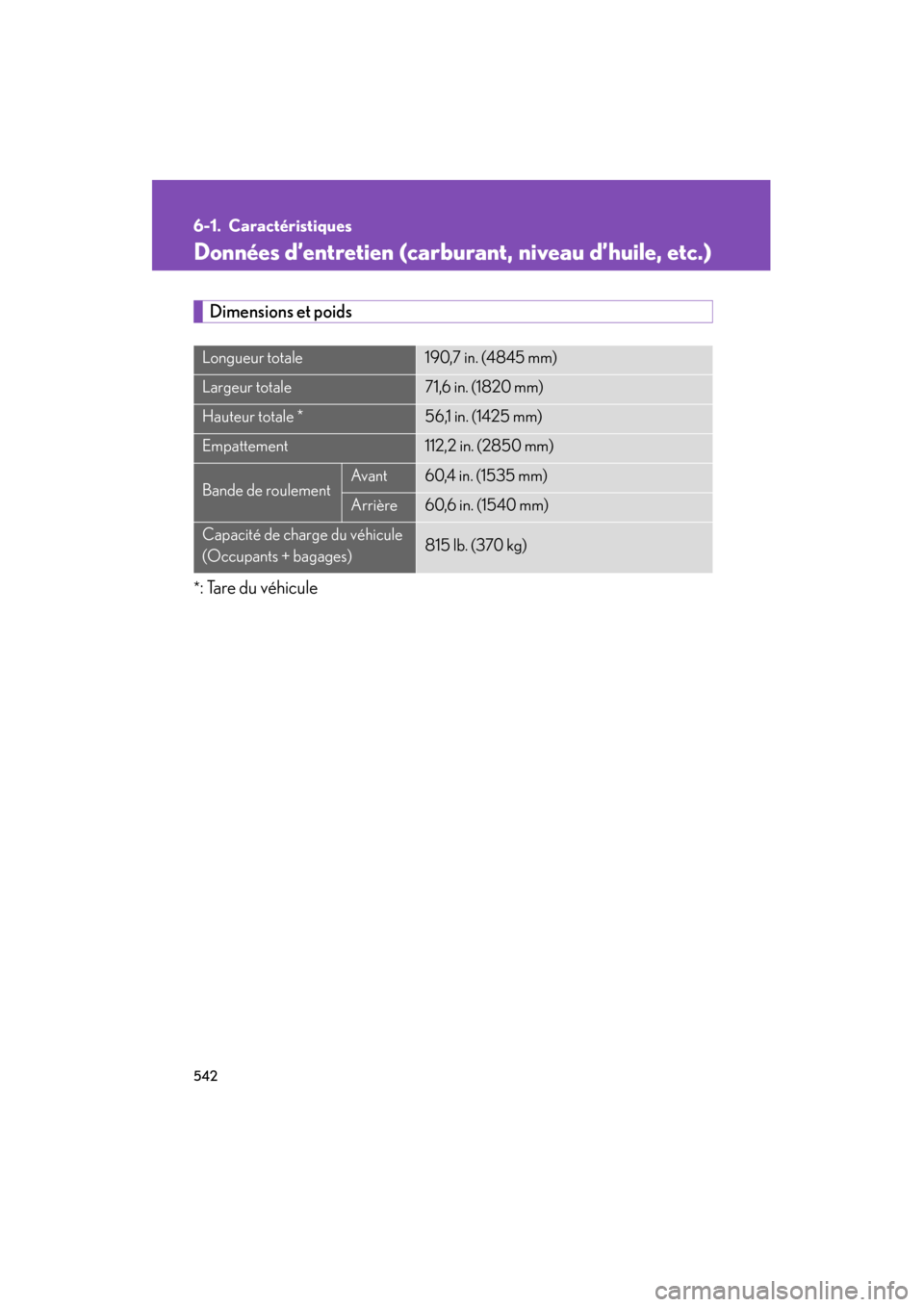

542
GS_HV_D
November 27, 2009 11:16 am
6-1. Caractéristiques
Données d’entretien (carburant, niveau d’huile, etc.)
Dimensions et poids
*: Tare du véhicule
Longueur totale190,7 in. (4845 mm)
Largeur totale71,6 in. (1820 mm)
Hauteur totale *56,1 in. (1425 mm)
Empattement112,2 in. (2850 mm)
Bande de roulementAv a n t60,4 in. (1535 mm)
Arrière60,6 in. (1540 mm)
Capacité de charge du véhicule
(Occupants + bagages)815 lb. (370 kg)
GS_D_HV.book Page 542 Friday, November 27, 2009 11:17 AM
Page 544 of 598

543
6-1. Caractéristiques
6
Caractéristiques du véhicule
GS_HV_D
November 27, 2009 11:16 am

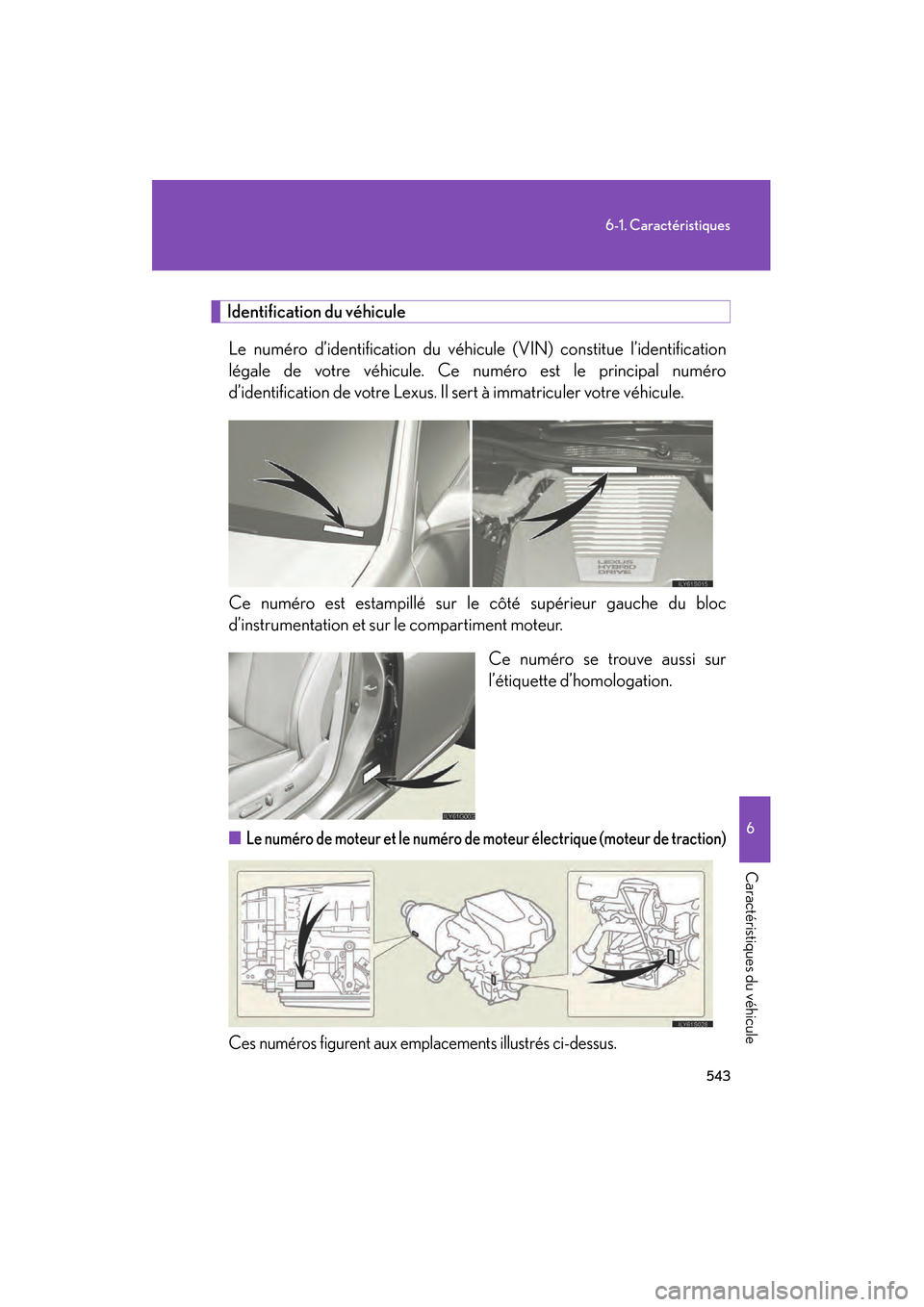

Identification du véhiculeLe numéro d’identification du véhicu le (VIN) constitue l’identification
légale de votre véhicule. Ce numéro est le principal numéro
d’identification de votre Lexus. Il sert à immatriculer votre véhicule.
Ce numéro est estampillé sur le côté supérieur gauche du bloc
d’instrumentation et sur le compartiment moteur.
Ce numéro se trouve aussi sur
l’étiquette d’homologation.
■Le numéro de moteur et le numéro de moteur électrique (moteur de traction)
Ces numéros figurent aux emplacements illustrés ci-dessus.
GS_D_HV.book Page 543 Friday, November 27, 2009 11:17 AM
Page 545 of 598

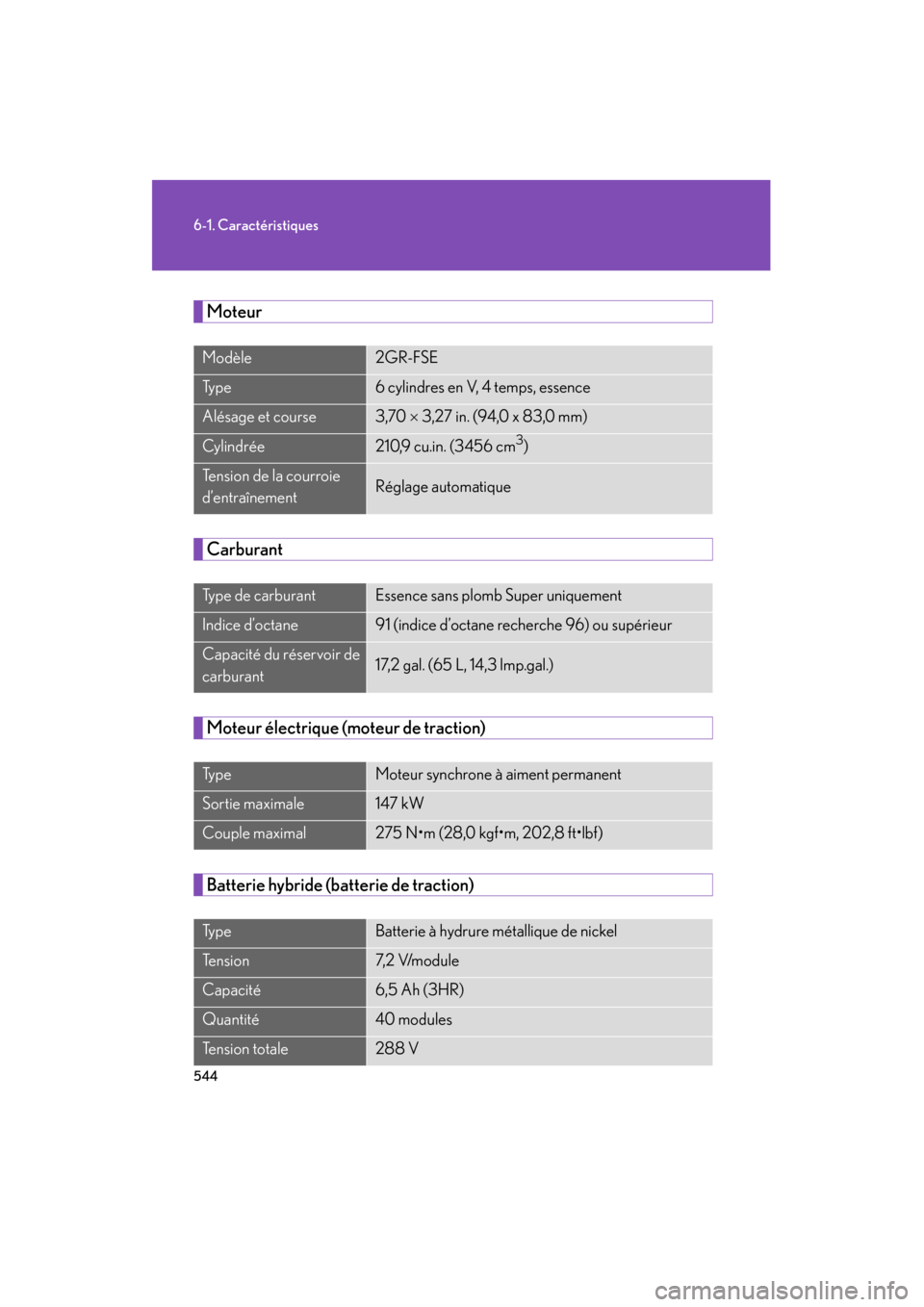

544
6-1. Caractéristiques
GS_HV_D
November 27, 2009 11:16 am
Moteur
Carburant
Moteur électrique (moteur de traction)
Batterie hybride (batterie de traction)
Modèle2GR-FSE
Ty p e6 cylindres en V, 4 temps, essence
Alésage et course3,70 × 3,27 in. (94,0 x 83,0 mm)
Cylin drée210,9 cu.in. (3456 cm3)
Tension de la courroie
d’entraînementRéglage automatique
Ty p e d e c a r b u r a n tEssence sans plomb Super uniquement
Indice d’octane91 (indice d’octane recherche 96) ou supérieur
Capacité du réservoir de
carburant17,2 gal. (65 L, 14,3 lmp.gal.)
Ty p eMoteur synchrone à aiment permanent
Sortie maximale147 kW
Couple maximal275 N•m (28,0 kgf•m, 202,8 ft•lbf)
Ty p eBatterie à hydrure métallique de nickel
Te n s i o n7, 2 V/m o d u l e
Capacité6,5 Ah (3HR)
Quantité40 modules
Tension totale288 V
GS_D_HV.book Page 544 Friday, November 27, 2009 11:17 AM
Page 546 of 598

545
6-1. Caractéristiques
6
Caractéristiques du véhicule
GS_HV_D
November 27, 2009 11:16 am

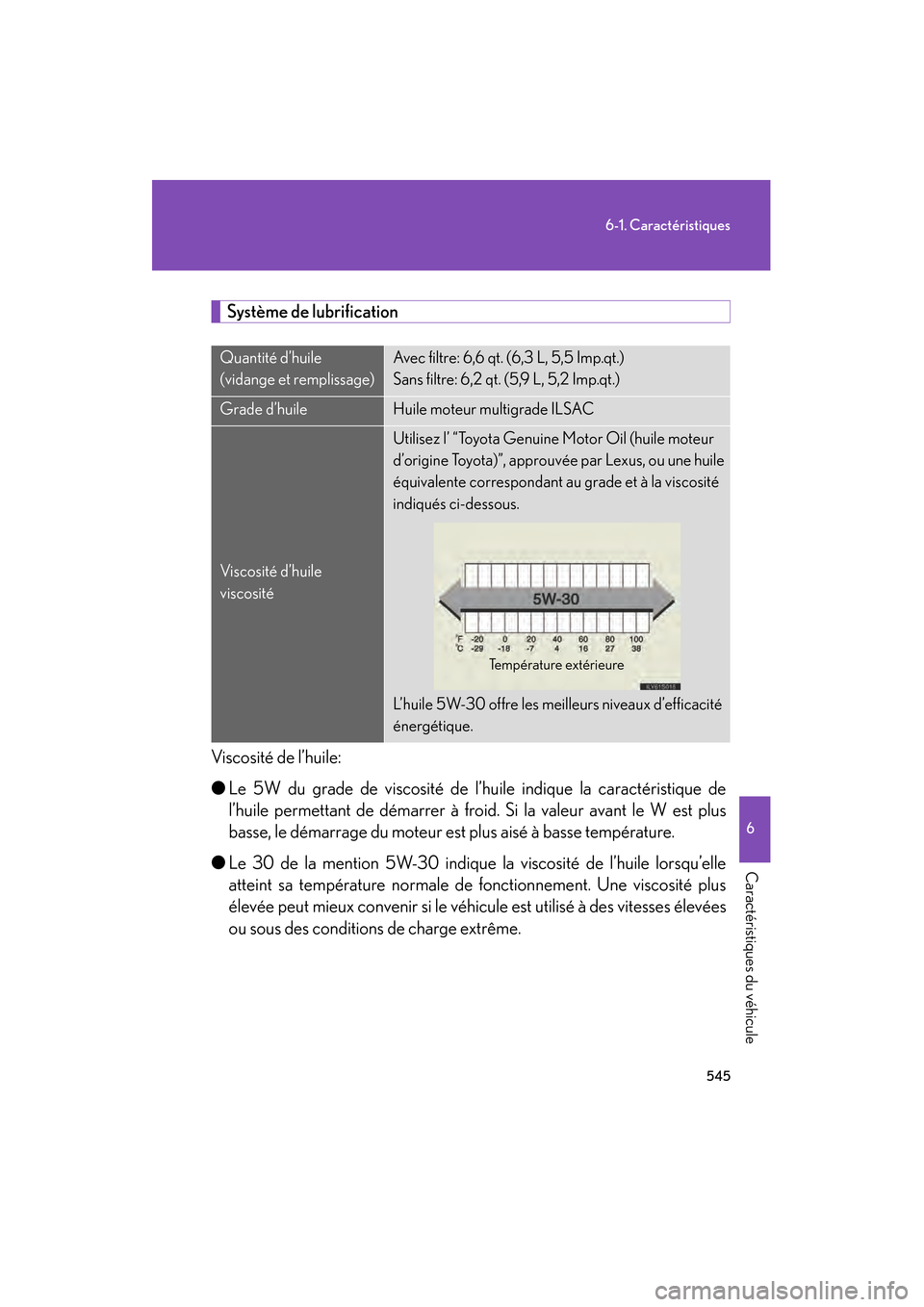

Système de lubrification
Viscosité de l’huile:
● Le 5W du grade de viscosité de l’huile indique la caractéristique de
l’huile permettant de démarrer à froi d. Si la valeur avant le W est plus
basse, le démarrage du moteur est plus aisé à basse température.
● Le 30 de la mention 5W-30 indique la viscosité de l’huile lorsqu’elle
atteint sa température normale de fonctionnement. Une viscosité plus
élevée peut mieux convenir si le véhicule est utilisé à des vitesses élevées
ou sous des conditions de charge extrême.
Quantité d’huile
(vidange et remplissage)Avec filtre: 6,6 qt. (6,3 L, 5,5 Imp.qt.)
Sans filtre: 6,2 qt. (5,9 L, 5,2 Imp.qt.)
Grade d’huileHuile moteur multigrade ILSAC
Viscosité d’huile
viscosité
Utilisez l’ “Toyota Genuine Motor Oil (huile moteur
d’origine Toyota)”, approuvée par Lexus, ou une huile
équivalente correspondant au grade et à la viscosité
indiqués ci-dessous.
L’huile 5W-30 offre les meilleurs niveaux d’efficacité
énergétique.
Température extérieure
GS_D_HV.book Page 545 Friday, November 27, 2009 11:17 AM
Page 547 of 598

546
6-1. Caractéristiques
GS_HV_D
November 27, 2009 11:16 am

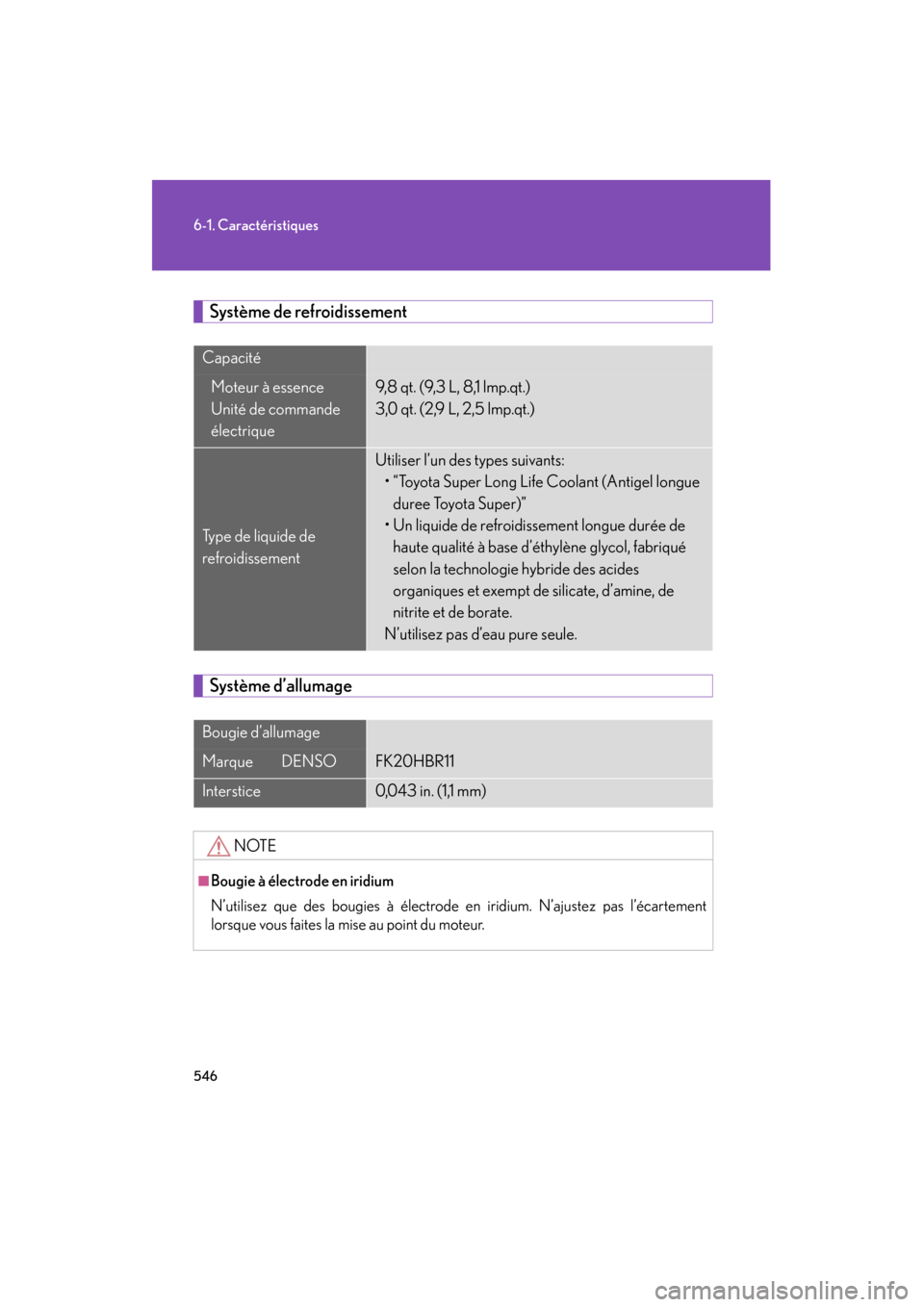

Système de refroidissement
Système d’allumage
Capacité
Moteur à essence
Unité de commande
électrique9,8 qt. (9,3 L, 8,1 lmp.qt.)
3,0 qt. (2,9 L, 2,5 lmp.qt.)
Type de liquide de
refroidissement
Utiliser l’un des types suivants:• “Toyota Super Long Life Coolant (Antigel longue
duree Toyota Super)”
• Un liquide de refroidissement longue durée de haute qualité à base d’éthylène glycol, fabriqué
selon la technologie hybride des acides
organiques et exempt de silicate, d’amine, de
nitrite et de borate.
N’utilisez pas d’eau pure seule.
Bougie d’allumage
Marque DENSOFK20HBR11
Interstice0,043 in. (1,1 mm)
NOTE
■Bougie à électrode en iridium
N’utilisez que des bougies à électrode en iridium. N’ajustez pas l’écartement
lorsque vous faites la mise au point du moteur.
GS_D_HV.book Page 546 Friday, November 27, 2009 11:17 AM
Page 548 of 598

547
6-1. Caractéristiques
6
Caractéristiques du véhicule
GS_HV_D
November 27, 2009 11:16 am
Système électrique
Différentiel (Differential)
À sa sortie de l’usine, votre véhicule Lexus utilise de l’huile Toyota d’origine
pour engrenages de différentiel (“Toyota Genuine Differential Gear Oil”).
Utilisez l’huile Toyota d’origine pour engrenages de différentiel, approuvée
par Lexus, ou une huile équivalente correspondant aux spécifications ci-
dessus. Pour plus d’informations, prenez contact avec votre
concessionnaire Lexus.
Batterie de 12 volts
Tension à vide à
68 °F (20 °C):12,6 12,8V Pleine charge
12,2 12,4V Mi-charge
11,8 12,0V Déchargée
(Tension mesurée 20 minutes après avoir
éteint le système hybride et tous les feux.)
Intensités de charge5A max.
Quantité d’huile1,42 qt. (1,35 L, 1,19 lmp.qt.)
Type d’huile et
viscosité
Toyota Genuine Differential Gear Oil (huile
Toyota d’origine pour engrenages de
différentiel) LT
75W-85 GL-5 ou produit équivalent
GS_D_HV.book Page 547 Friday, November 27, 2009 11:17 AM
Page 549 of 598

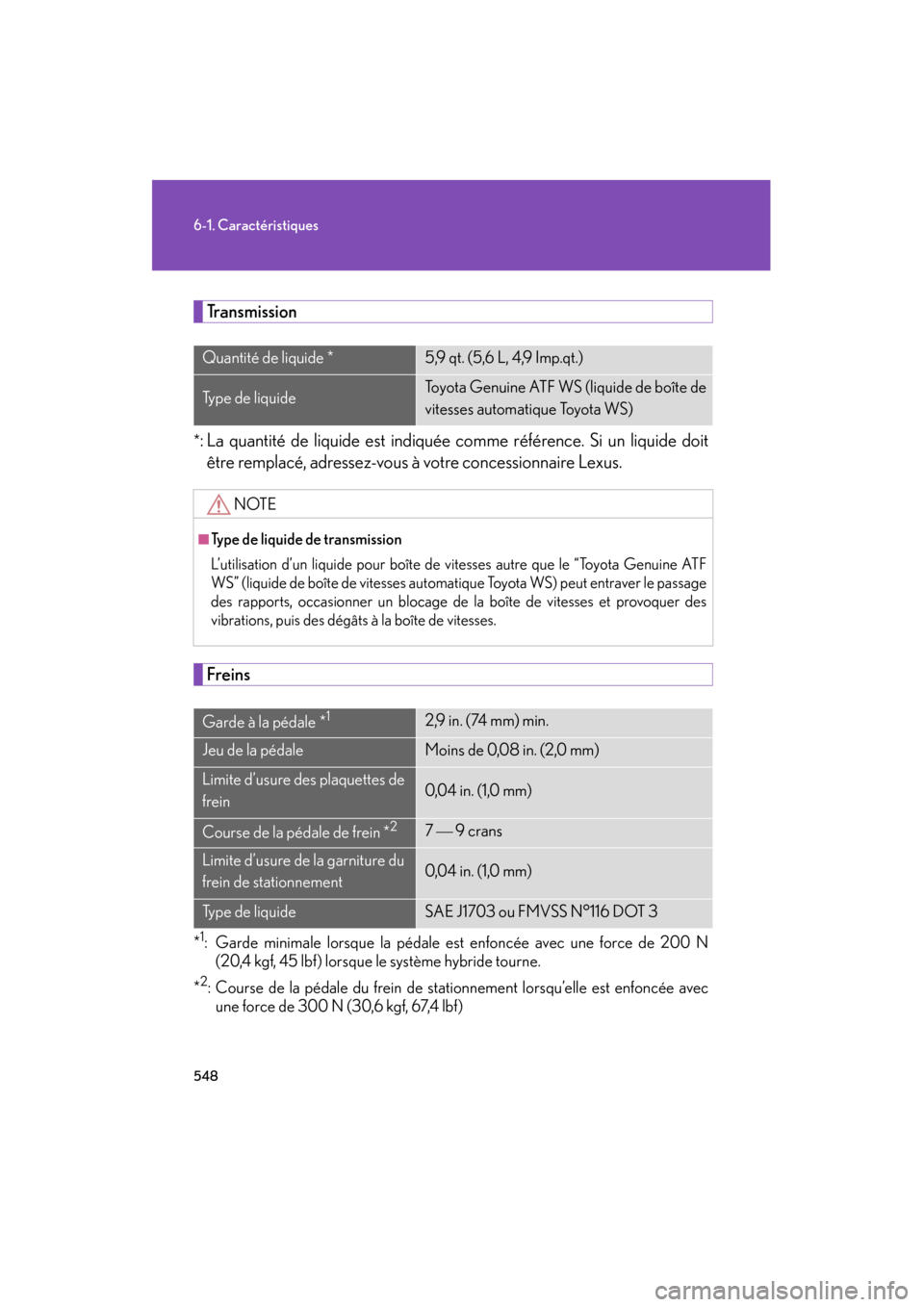

548
6-1. Caractéristiques
GS_HV_D
November 27, 2009 11:16 am
Tr a n s m i s s i o n
*: La quantité de liquide est indiquée comme référence. Si un liquide doitêtre remplacé, adressez-vous à votre concessionnaire Lexus.
Freins
*1: Garde minimale lorsque la pédale est enfoncée avec une force de 200 N (20,4 kgf, 45 lbf) lorsque le système hybride tourne.
*
2: Course de la pédale du frein de stationnement lorsqu’elle est enfoncée avec une force de 300 N (30,6 kgf, 67,4 lbf)
Quantité de liquide *5,9 qt. (5,6 L, 4,9 Imp.qt.)
Type de liquideToyota Genuine ATF WS (liquide de boîte de
vitesses automatique Toyota WS)
NOTE
■Type de liquide de transmission
L’utilisation d’un liquide pour boîte de vitesses autre que le “Toyota Genuine ATF
WS” (liquide de boîte de vitesses automatique Toyota WS) peut entraver le passage
des rapports, occasionner un blocage de la boîte de vitesses et provoquer des
vibrations, puis des dégâts à la boîte de vitesses.
Garde à la pédale *12,9 in. (74 mm) min.
Jeu de la pédaleMoins de 0,08 in. (2,0 mm)
Limite d’usure des plaquettes de
frein0,04 in. (1,0 mm)
Course de la pédale de frein *27 9 crans
Limite d’usure de la garniture du
frein de stationnement0,04 in. (1,0 mm)
Type de liquideSAE J1703 ou FMVSS N°116 DOT 3
GS_D_HV.book Page 548 Friday, November 27, 2009 11:17 AM
Page 550 of 598

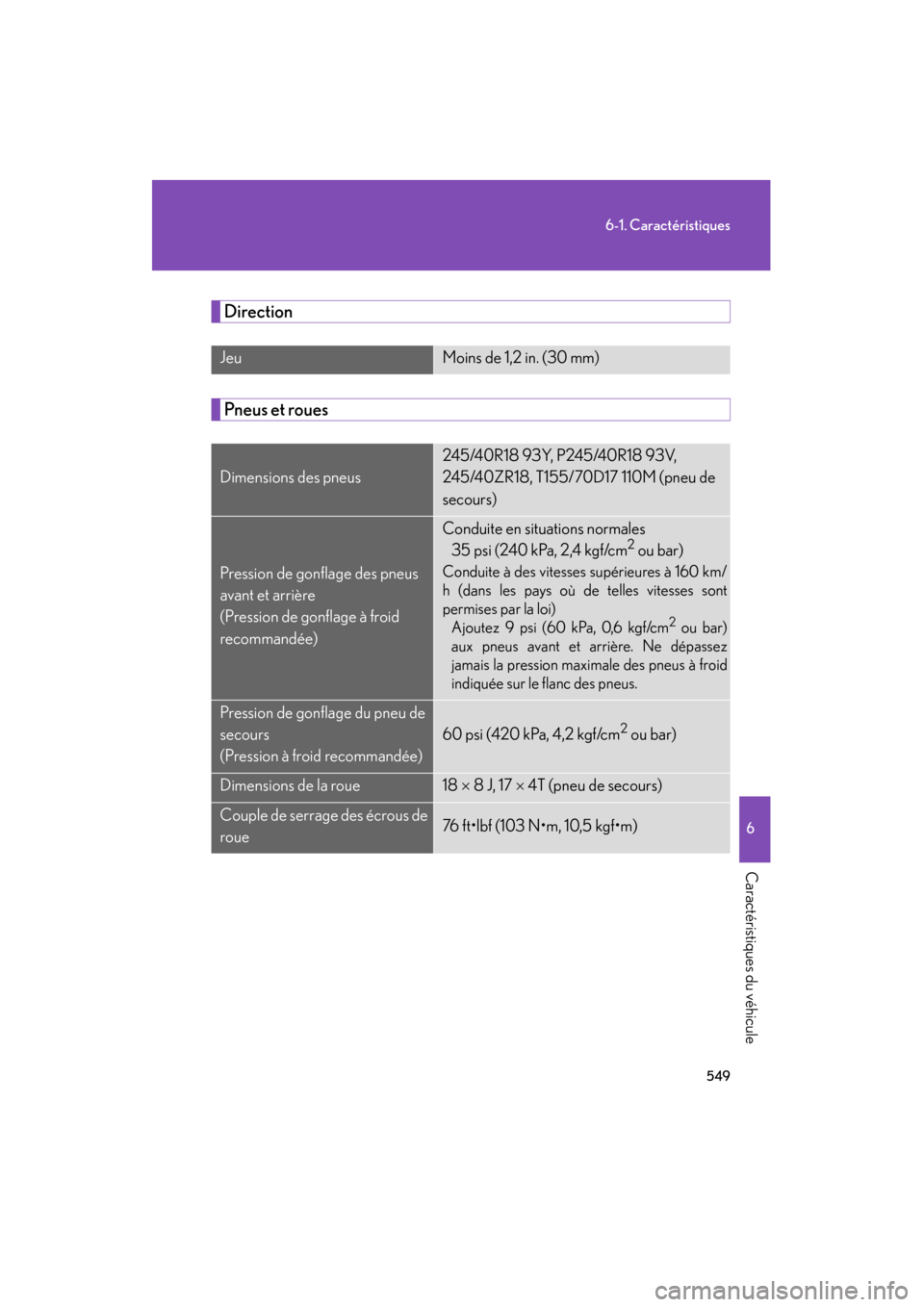

549
6-1. Caractéristiques
6
Caractéristiques du véhicule
GS_HV_D
November 27, 2009 11:16 am
Direction
Pneus et roues
JeuMoins de 1,2 in. (30 mm)
Dimensions des pneus
245/40R18 93Y, P245/40R18 93V,
245/40ZR18, T155/70D17 110M (pneu de
secours)
Pression de gonflage des pneus
avant et arrière
(Pression de gonflage à froid
recommandée)
Conduite en situations normales35 psi (240 kPa, 2,4 kgf/cm2 ou bar)
Conduite à des vitesses supérieures à 160 km/
h (dans les pays où de telles vitesses sont
permises par la loi) Ajoutez 9 psi (60 kPa, 0,6 kgf/cm
2 ou bar)
aux pneus avant et arrière. Ne dépassez
jamais la pression maximale des pneus à froid
indiquée sur le flanc des pneus.
Pression de gonflage du pneu de
secours
(Pression à froid recommandée)
60 psi (420 kPa, 4,2 kgf/cm2 ou bar)
Dimensions de la roue18 × 8 J, 17 × 4T (pneu de secours)
Couple de serrage des écrous de
roue76 ft•lbf (103 N•m, 10,5 kgf•m)
GS_D_HV.book Page 549 Friday, November 27, 2009 11:17 AM
