Lexus GS450h 2014 Betriebsanleitung (in German)

1011-3. Diebstahlschutzsystem
1
Sicherheitsinformationen
GS450h_300h_OM_OM30E29M_(EM )

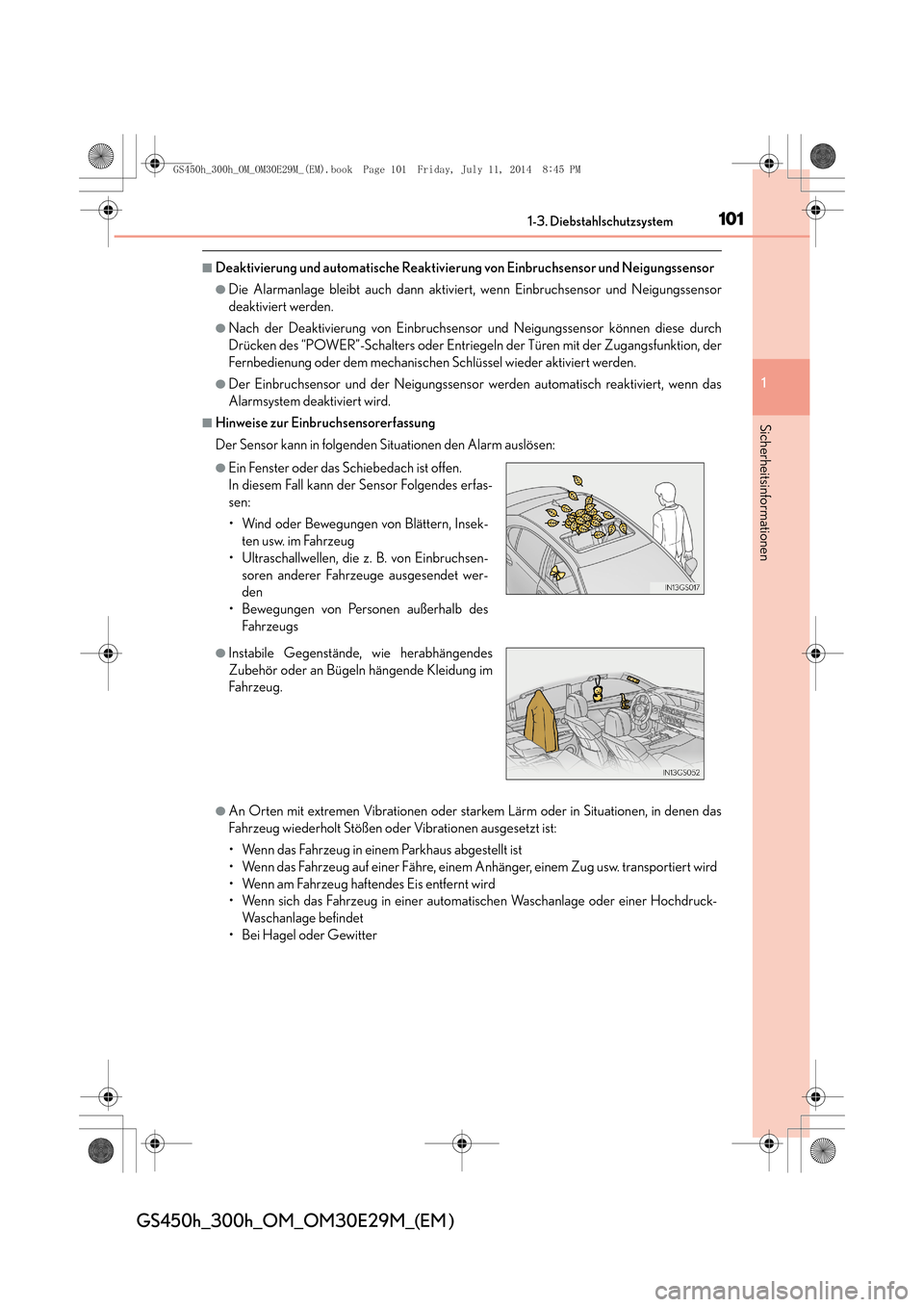

■Deaktivierung und automatische Reaktivierung von Einbruchsensor und Neigungssensor
●Die Alarmanlage bleibt auch dann aktiviert, wenn Einbruchsensor und Neigungssensor
deaktiviert werden.
●Nach der Deaktivierung von Einbruchsensor und Neigungssensor können diese durch
Drücken des “POWER”-Schalters oder Entriegeln der Türen mit der Zugangsfunktion, der
Fernbedienung oder dem mechanischen Schlüssel wieder aktiviert werden.
●Der Einbruchsensor und der Neigungssensor werden automatisch reaktiviert, wenn das
Alarmsystem deaktiviert wird.
■Hinweise zur Einbruchsensorerfassung
Der Sensor kann in folgenden Situationen den Alarm auslösen:
●An Orten mit extremen Vibrationen oder starkem Lärm oder in Situationen, in denen das
Fahrzeug wiederholt Stößen oder Vibrationen ausgesetzt ist:
• Wenn das Fahrzeug in einem Parkhaus abgestellt ist
• Wenn das Fahrzeug auf einer Fähre, einem Anhänger, einem Zug usw. transportiert wird
• Wenn am Fahrzeug haftendes Eis entfernt wird
• Wenn sich das Fahrzeug in einer automatischen Waschanlage oder einer Hochdruck- Waschanlage befindet
• Bei Hagel oder Gewitter
●Ein Fenster oder das Schiebedach ist offen.
In diesem Fall kann der Sensor Folgendes erfas-
sen:
• Wind oder Bewegungen von Blättern, Insek- ten usw. im Fahrzeug
• Ultraschallwellen, die z. B. von Einbruchsen- soren anderer Fahrzeuge ausgesendet wer-
den
• Bewegungen von Personen außerhalb des Fahrzeu gs
●Instabile Gegenstände, wie herabhängendes
Zubehör oder an Bügeln hängende Kleidung im
Fahrzeu g.
GS450h_300h_OM_OM30E29M_(EM).book Page 101 Friday, July 11, 2 014 8:45 PM

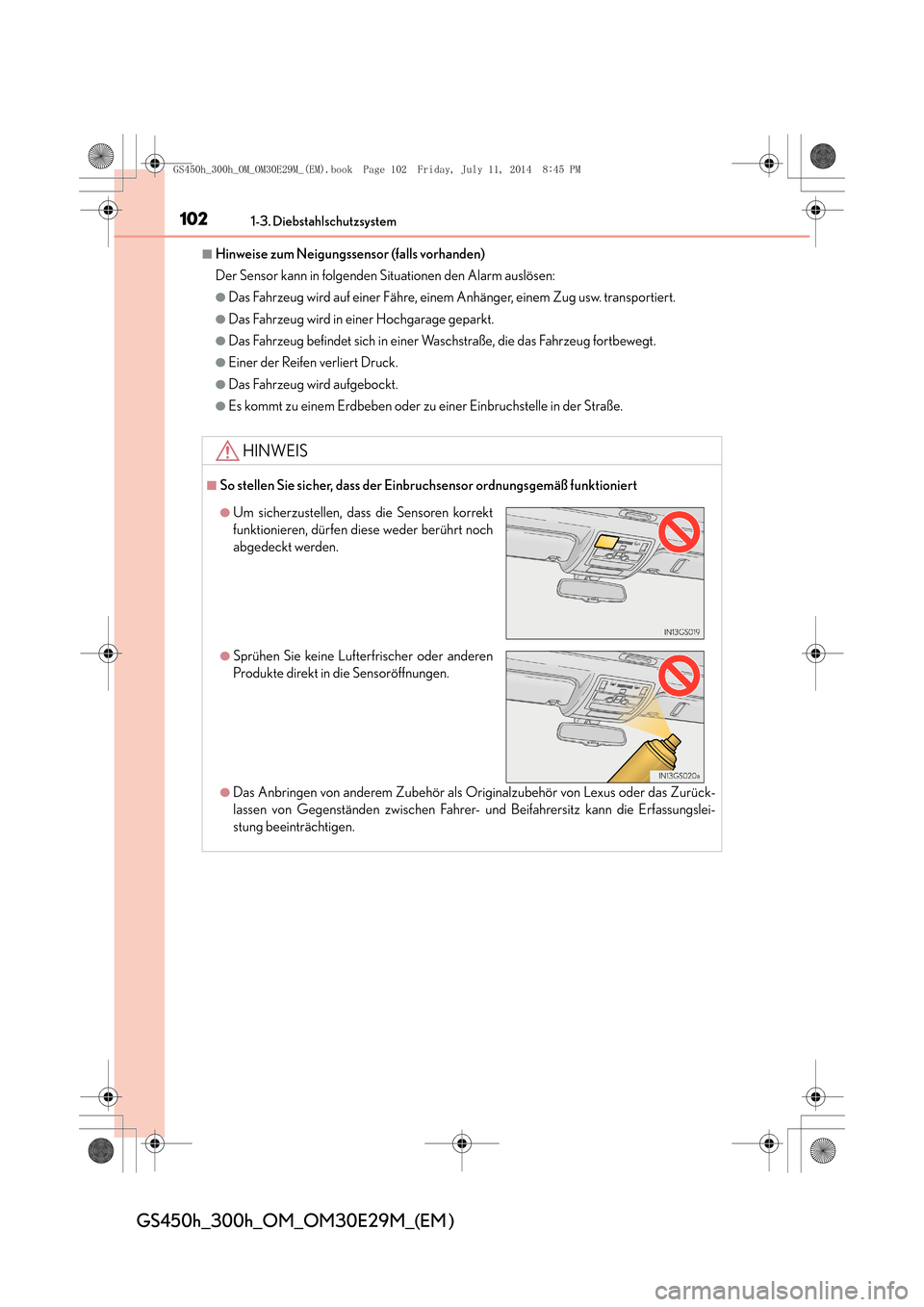

1021-3. Diebstahlschutzsystem
GS450h_300h_OM_OM30E29M_(EM )
■Hinweise zum Neigungssensor (falls vorhanden)
Der Sensor kann in folgenden Situationen den Alarm auslösen:
●Das Fahrzeug wird auf einer Fähre, einem Anhänger, einem Zug usw. transportiert.
●Das Fahrzeug wird in einer Hochgarage geparkt.
●Das Fahrzeug befindet sich in einer Waschstraße, die das Fahrzeug fortbewegt.
●Einer der Reifen verliert Druck.
●Das Fahrzeug wird aufgebockt.
●Es kommt zu einem Erdbeben oder zu einer Einbruchstelle in der Straße.
HINWEIS
■So stellen Sie sicher, dass der Einbruchsensor ordnungsgemäß funktioniert
●Das Anbringen von anderem Zubehör als Originalzubehör von Lexus oder das Zurück-
lassen von Gegenständen zwischen Fahrer- und Beifahrersitz kann die Erfassungslei-
stung beeinträchtigen.
●Um sicherzustellen, dass die Sensoren korrekt
funktionieren, dürfen diese weder berührt noch
abgedeckt werden.
●Sprühen Sie keine Lufterfrischer oder anderen
Produkte direkt in die Sensoröffnungen.
GS450h_300h_OM_OM30E29M_(EM).book Page 102 Friday, July 11, 2014 8:45 PM

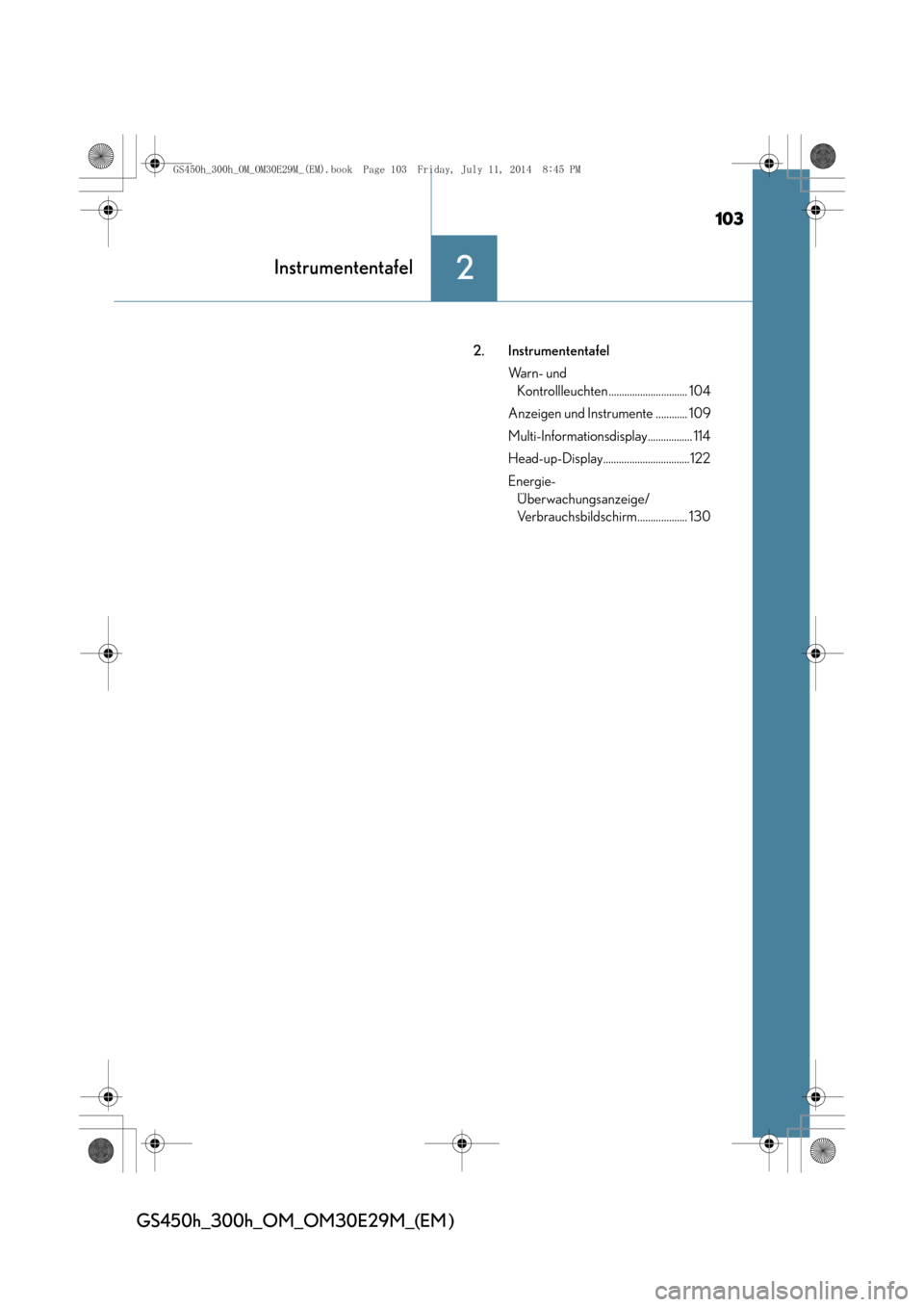

103
2Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )
2. InstrumententafelWa r n - u n d Kontrollleuchten.............................. 104
Anzeigen und Instrumente ............ 109
Multi-Informationsdisplay................. 114
Head-up-Display.................................122
Energie- Überwachungsanzeige/
Verbrauchsbildschirm................... 130
GS450h_300h_OM_OM30E29M_(EM).book Page 103 Friday, July 11, 2 014 8:45 PM

1042. Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )

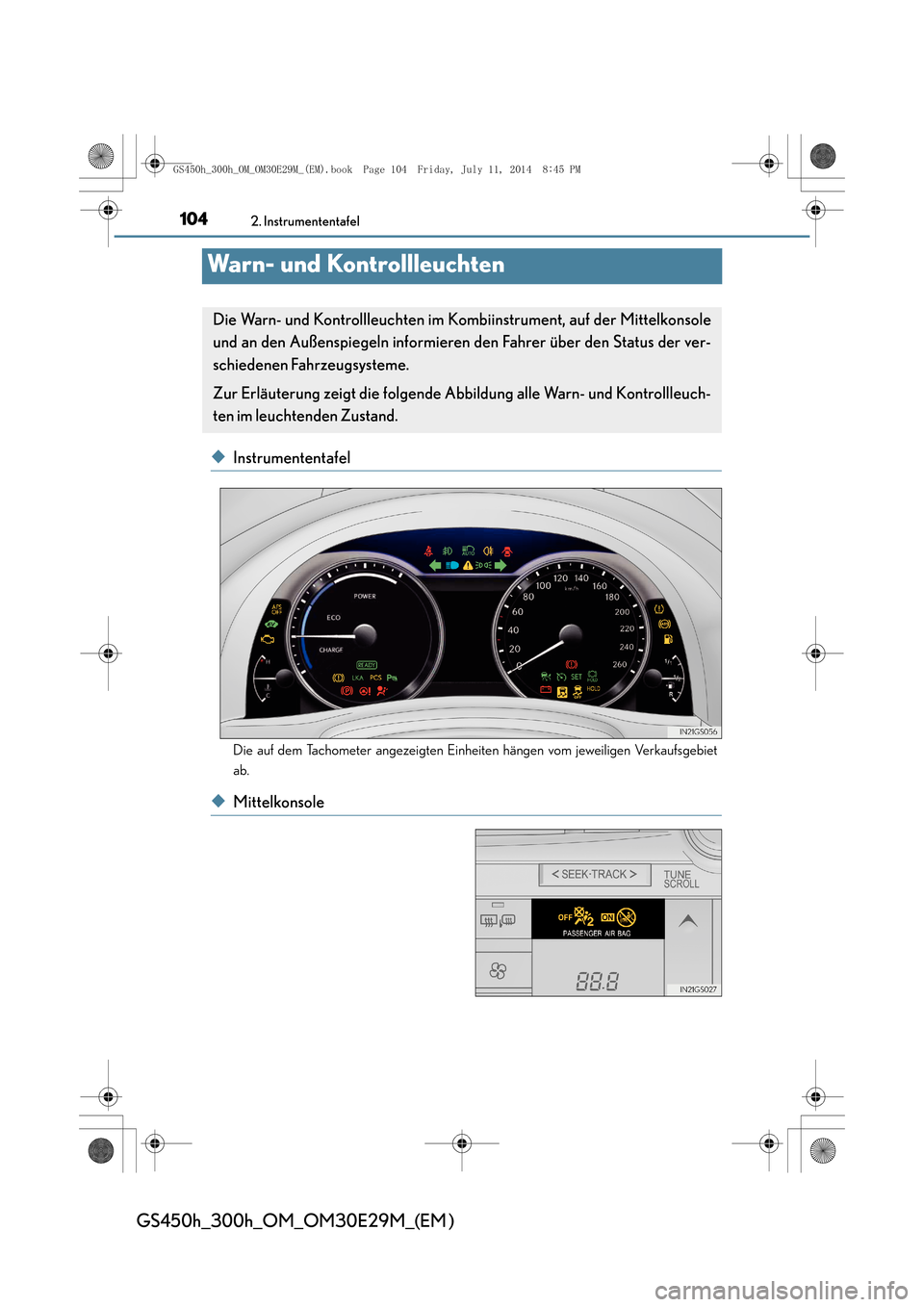

Warn- und Kontrollleuchten
◆Instrumententafel
Die auf dem Tachometer angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet
ab.
◆Mittelkonsole
Die Warn- und Kontrollleuchten im Kombiinstrument, auf der Mittelkonsole
und an den Außenspiegeln informieren den Fahrer über den Status der ver-
schiedenen Fahrzeugsysteme.
Zur Erläuterung zeigt die folgende Abbildung alle Warn- und Kontrollleuch-
ten im leuchtenden Zustand.
GS450h_300h_OM_OM30E29M_(EM).book Page 104 Friday, July 11, 2 014 8:45 PM

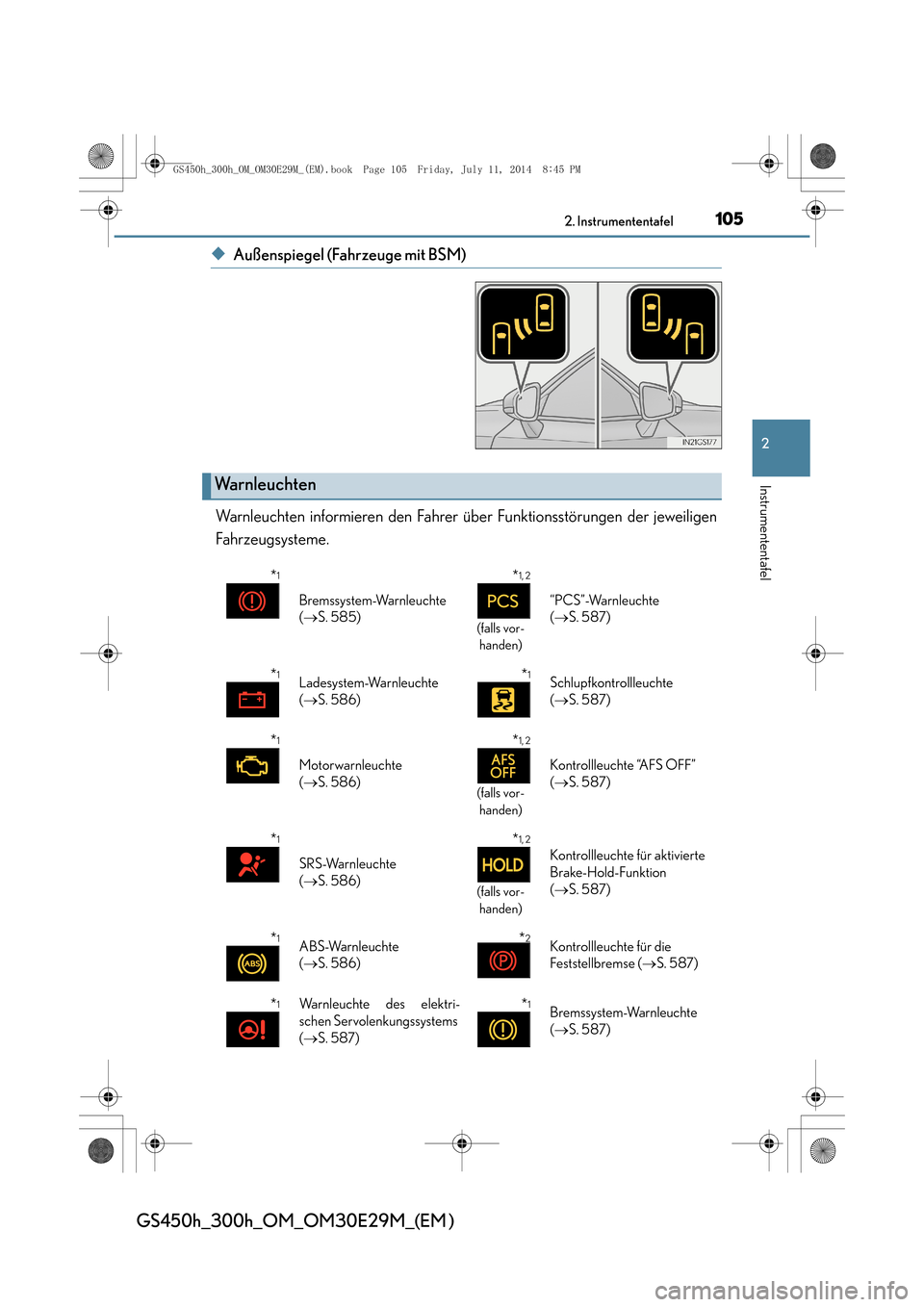

1052. Instrumententafel
2
Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )
◆Außenspiegel (Fahrzeuge mit BSM)
Warnleuchten informieren den Fahrer über Funktionsstörungen der jeweiligen
Fahrzeugsysteme.
Warnleuchten
*1
Bremssystem-Warnleuchte
( → S. 585)
*1, 2
(falls vor-
handen)
“PCS”-Warnleuchte
( → S. 587)
*1Ladesystem-Warnleuchte
(→ S. 586)*1Schlupfkontrollleuchte
(→ S. 587)
*1
Motorwarnleuchte
(→ S. 586)
*1, 2
(falls vor-
handen)
Kontrollleuchte “AFS OFF”
( → S. 587)
*1
SRS-Warnleuchte
(→ S. 586)
*1, 2
(falls vor-
handen)
Kontrollleuchte für aktivierte
Brake-Hold-Funktion
( → S. 587)
*1ABS-Warnleuchte
(→ S. 586)*2Kontrollleuchte für die
Feststellbremse ( →S. 587)
*1Warnleuchte des elektri-
schen Servolenkungssystems
(→ S. 587)*1Bremssystem-Warnleuchte
(→ S. 587)
GS450h_300h_OM_OM30E29M_(EM).book Page 105 Friday, July 11, 2 014 8:45 PM

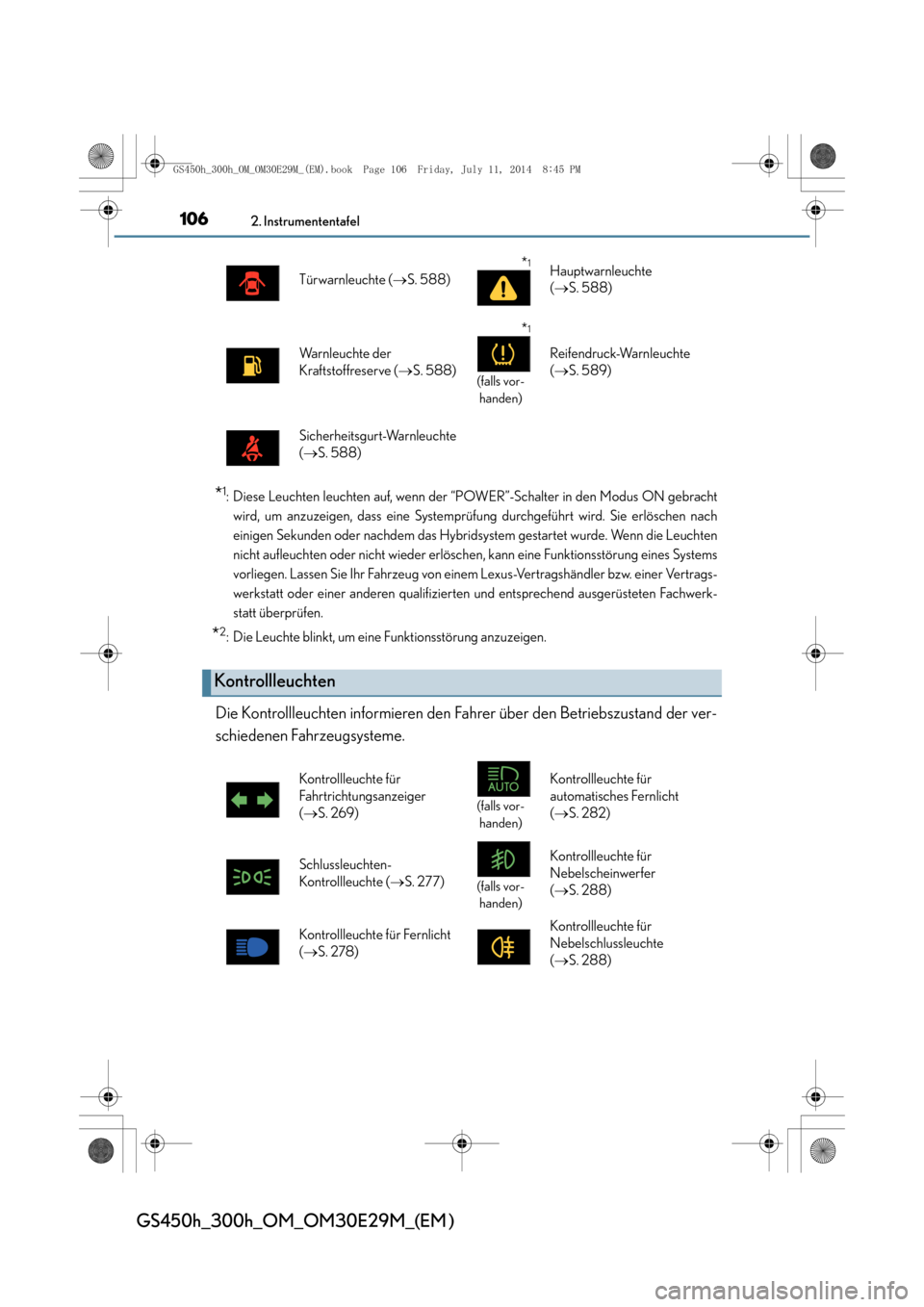

1062. Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )
*1: Diese Leuchten leuchten auf, wenn der “POWER”-Schalter in den Modus ON gebrachtwird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach
einigen Sekunden oder nachdem das Hybridsy stem gestartet wurde. Wenn die Leuchten
nicht aufleuchten oder nicht wieder erlösche n, kann eine Funktionsstörung eines Systems
vorliegen. Lassen Sie Ihr Fahrzeug von einem Lexus-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
*2: Die Leuchte blinkt, um eine Funktionsstörung anzuzeigen.
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der ver-
schiedenen Fahrzeugsysteme.
Türwarnleuchte ( →S. 588)
*1Hauptwarnleuchte
(→ S. 588)
Warnleuchte der
Kraftstoffreserve ( →S. 588)
*1
(falls vor-
handen)
Reifendruck-Warnleuchte
( → S. 589)
Sicherheitsgurt-Warnleuchte
(→ S. 588)
Kontrollleuchten
Kontrollleuchte für
Fahrtrichtungsanzeiger
(→ S. 269)
(falls vor-
handen)
Kontrollleuchte für
automatisches Fernlicht
( → S. 282)
Schlussleuchten-
Kontrollleuchte ( →S. 277)
(falls vor-
handen)
Kontrollleuchte für
Nebelscheinwerfer
( → S. 288)
Kontrollleuchte für Fernlicht
( → S. 278) Kontrollleuchte für
Nebelschlussleuchte
(
→ S. 288)
GS450h_300h_OM_OM30E29M_(EM).book Page 106 Friday, July 11, 2 014 8:45 PM

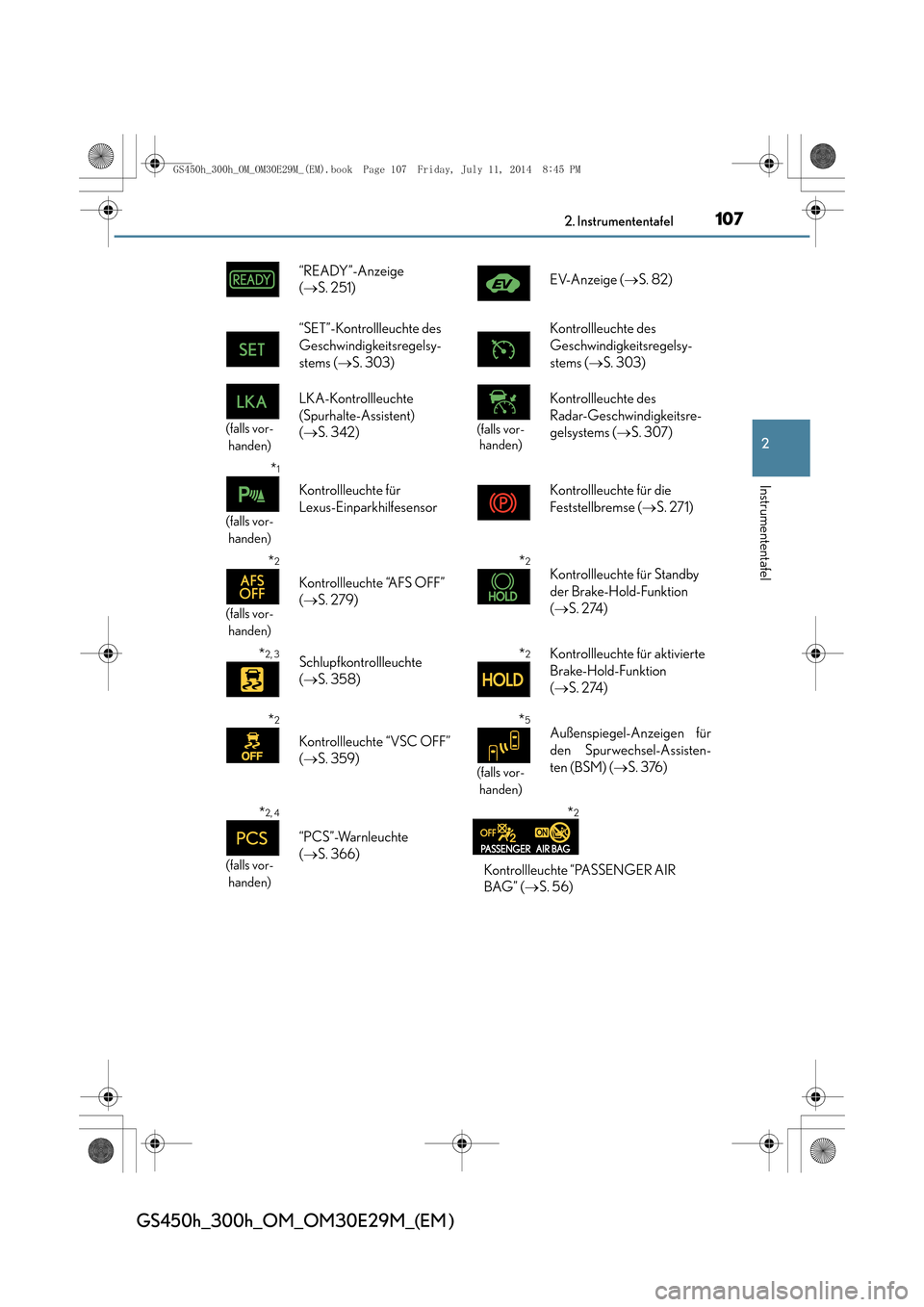

1072. Instrumententafel
2
Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )
“READY”-Anzeige
(→ S. 251) EV-Anzeige (
→S. 82)
“SET”-Kontrollleuchte des
Geschwindigkeitsregelsy-
stems ( →S. 303) Kontrollleuchte des
Geschwindigkeitsregelsy-
stems (
→S. 303)
(falls vor-
handen)
LKA-Kontrollleuchte
(Spurhalte-Assistent)
( → S. 342)
(falls vor-
handen)
Kontrollleuchte des
Radar-Geschwindigkeitsre-
gelsystems ( →S. 307)
*1
(falls vor-
handen)
Kontrollleuchte für
Lexus-Einparkhilfesensor Kontrollleuchte für die
Feststellbremse (
→S. 271)
*2
(falls vor-
handen)
Kontrollleuchte “AFS OFF”
( → S. 279)
*2Kontrollleuchte für Standby
der Brake-Hold-Funktion
(→ S. 274)
*2, 3Schlupfkontrollleuchte
(→ S. 358)*2Kontrollleuchte für aktivierte
Brake-Hold-Funktion
(→ S. 274)
*2
Kontrollleuchte “VSC OFF”
(→ S. 359)
*5
(falls vor-
handen)
Außenspiegel-Anzeigen für
den Spurwechsel-Assisten-
ten (BSM) ( →S. 376)
*2, 4
(falls vor-
handen)
“PCS”-Warnleuchte
( → S. 366)
*2
Kontrollleuchte “PASSENGER AIR
BAG” ( →S. 56)
GS450h_300h_OM_OM30E29M_(EM).book Page 107 Friday, July 11, 2 014 8:45 PM

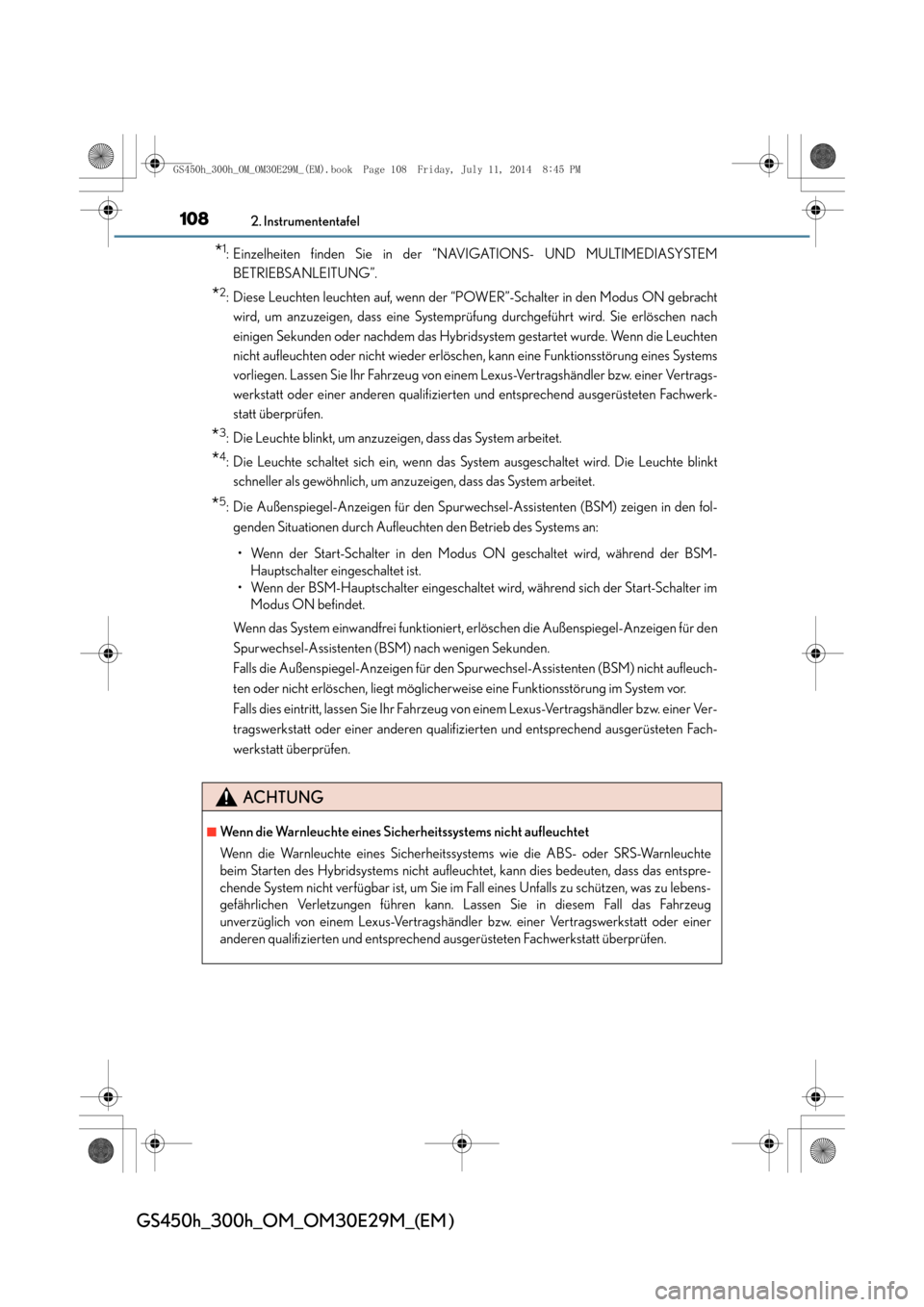

1082. Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )
*1: Einzelheiten finden Sie in der “NAVIGATIONS- UND MULTIMEDIASYSTEMBETRIEBSANLEITUNG”.
*2: Diese Leuchten leuchten auf, wenn der “POWER”-Schalter in den Modus ON gebrachtwird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach
einigen Sekunden oder nachdem das Hybridsy stem gestartet wurde. Wenn die Leuchten
nicht aufleuchten oder nicht wieder erlösche n, kann eine Funktionsstörung eines Systems
vorliegen. Lassen Sie Ihr Fahrzeug von einem Lexus-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
*3: Die Leuchte blinkt, um anzuzeigen, dass das System arbeitet.
*4: Die Leuchte schaltet sich ein, wenn das System ausgeschaltet wird. Die Leuchte blinkt schneller als gewöhnlich, um anzuzeigen, dass das System arbeitet.
*5: Die Außenspiegel-Anzeigen für den Spurwechsel-Assistenten (BSM) zeigen in den fol-
genden Situationen durch Aufleuchten den Betrieb des Systems an:
• Wenn der Start-Schalter in den Modus ON geschaltet wird, während der BSM- Hauptschalter eingeschaltet ist.
• Wenn der BSM-Hauptschalter eingeschaltet wird, während sich der Start-Schalter im Modus ON befindet.
Wenn das System einwandfrei funktioniert, erlöschen die Außenspiegel-Anzeigen für den
Spurwechsel-Assistenten (BSM) nach wenigen Sekunden.
Falls die Außenspiegel-Anzeigen für den Spur wechsel-Assistenten (BSM) nicht aufleuch-
ten oder nicht erlöschen, liegt möglicherweise eine Funktionsstörung im System vor.
Falls dies eintritt, lassen Sie Ihr Fahrzeug von einem Lexus-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt überprüfen.
ACHTUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheitssyst ems wie die ABS- oder SRS-Warnleuchte
beim Starten des Hybridsystems nicht aufleuchtet, kann dies bedeuten, dass das entspre-
chende System nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen, was zu lebens-
gefährlichen Verletzungen führen kann. Lassen Sie in diesem Fall das Fahrzeug
unverzüglich von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
GS450h_300h_OM_OM30E29M_(EM).book Page 108 Friday, July 11, 2 014 8:45 PM

109
2
2. Instrumententafel
Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )

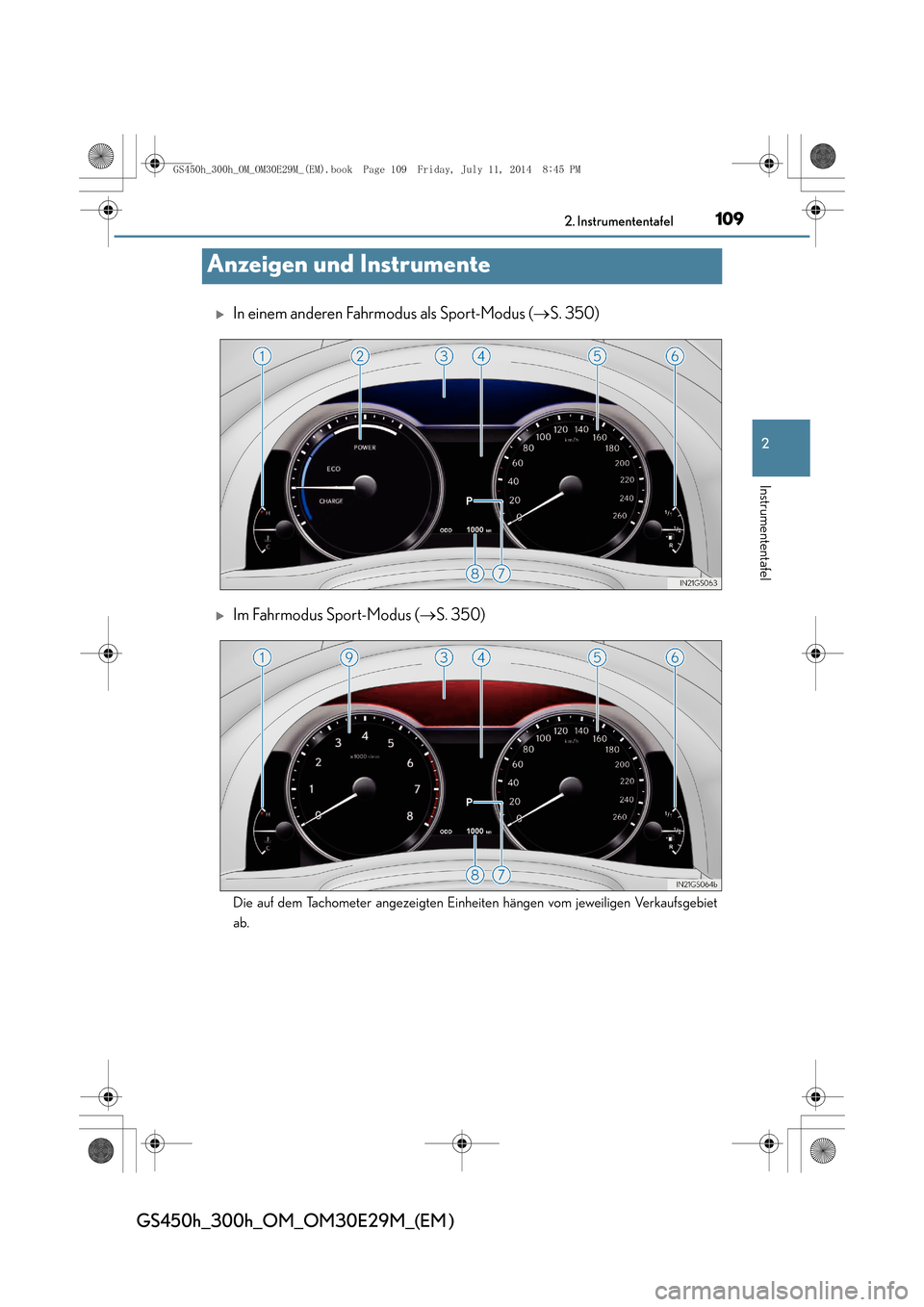

Anzeigen und Instrumente
XIn einem anderen Fahrmodus als Sport-Modus (
→S. 350)
XIm Fahrmodus Sport-Modus ( →S. 350)
Die auf dem Tachometer angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet
ab.
GS450h_300h_OM_OM30E29M_(EM).book Page 109 Friday, July 11, 2 014 8:45 PM

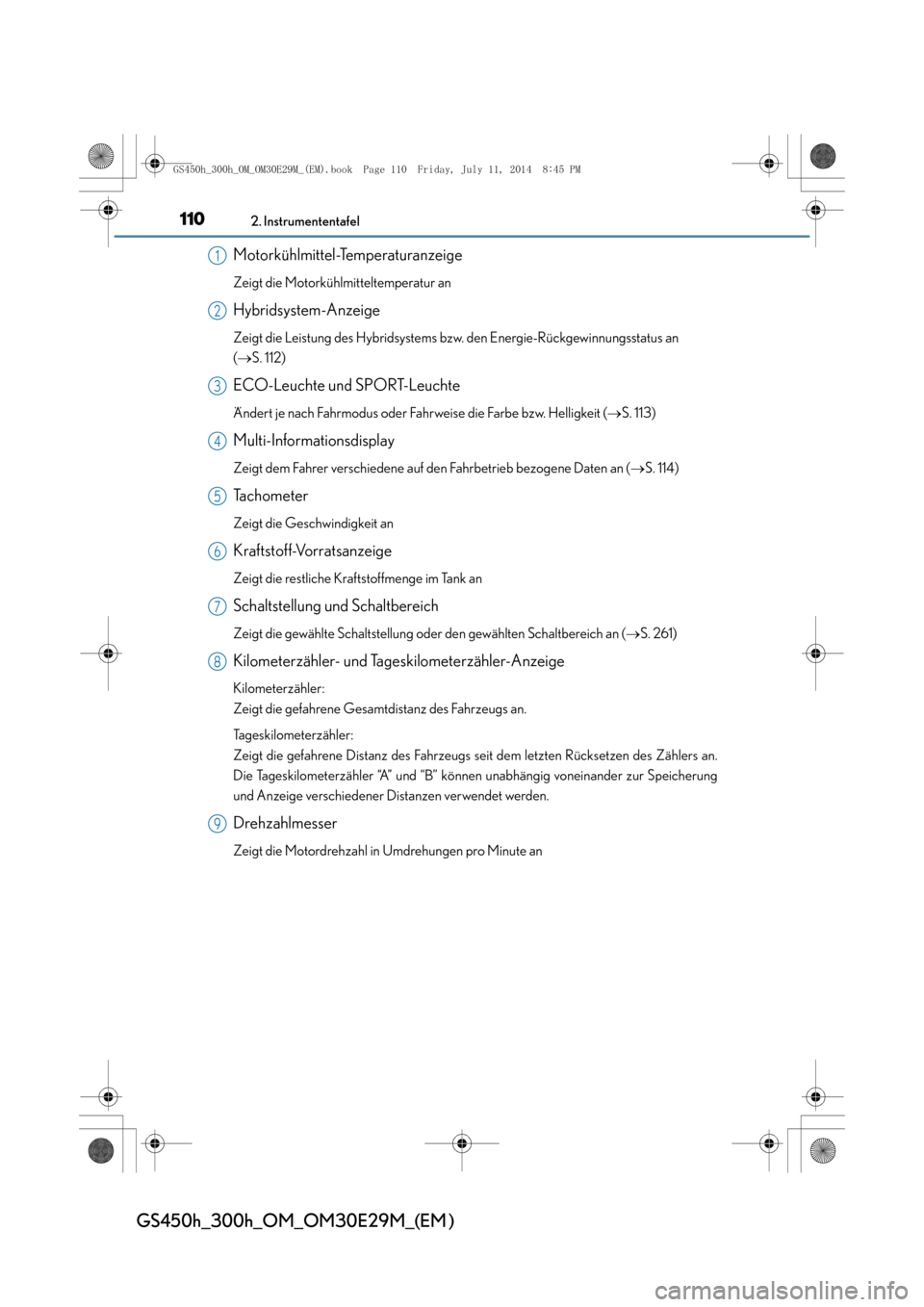

1102. Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Hybridsystem-Anzeige
Zeigt die Leistung des Hybridsystems bzw. den Energie-Rückgewinnungsstatus an
(→ S. 112)
ECO-Leuchte und SPORT-Leuchte
Ändert je nach Fahrmodus oder Fahrweise die Farbe bzw. Helligkeit ( →S. 113)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an ( →S. 114)
Tachometer
Zeigt die Geschwindigkeit an
Kraftstoff-Vorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Schaltstellung und Schaltbereich
Zeigt die gewählte Schaltstellung oder den gewählten Schaltbereich an ( →S. 261)
Kilometerzähler- und Tageskilometerzähler-Anzeige
Kilometerzähler:
Zeigt die gefahrene Gesamtdistanz des Fahrzeugs an.
Tageskilometerzähler:
Zeigt die gefahrene Distanz des Fahrzeugs seit dem letzten Rücksetzen des Zählers an.
Die Tageskilometerzähler “A” und “B” können unabhängig voneinander zur Speicherung
und Anzeige verschiedener Distanzen verwendet werden.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
1
2
3
4
5
6
7
8
9
