551 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

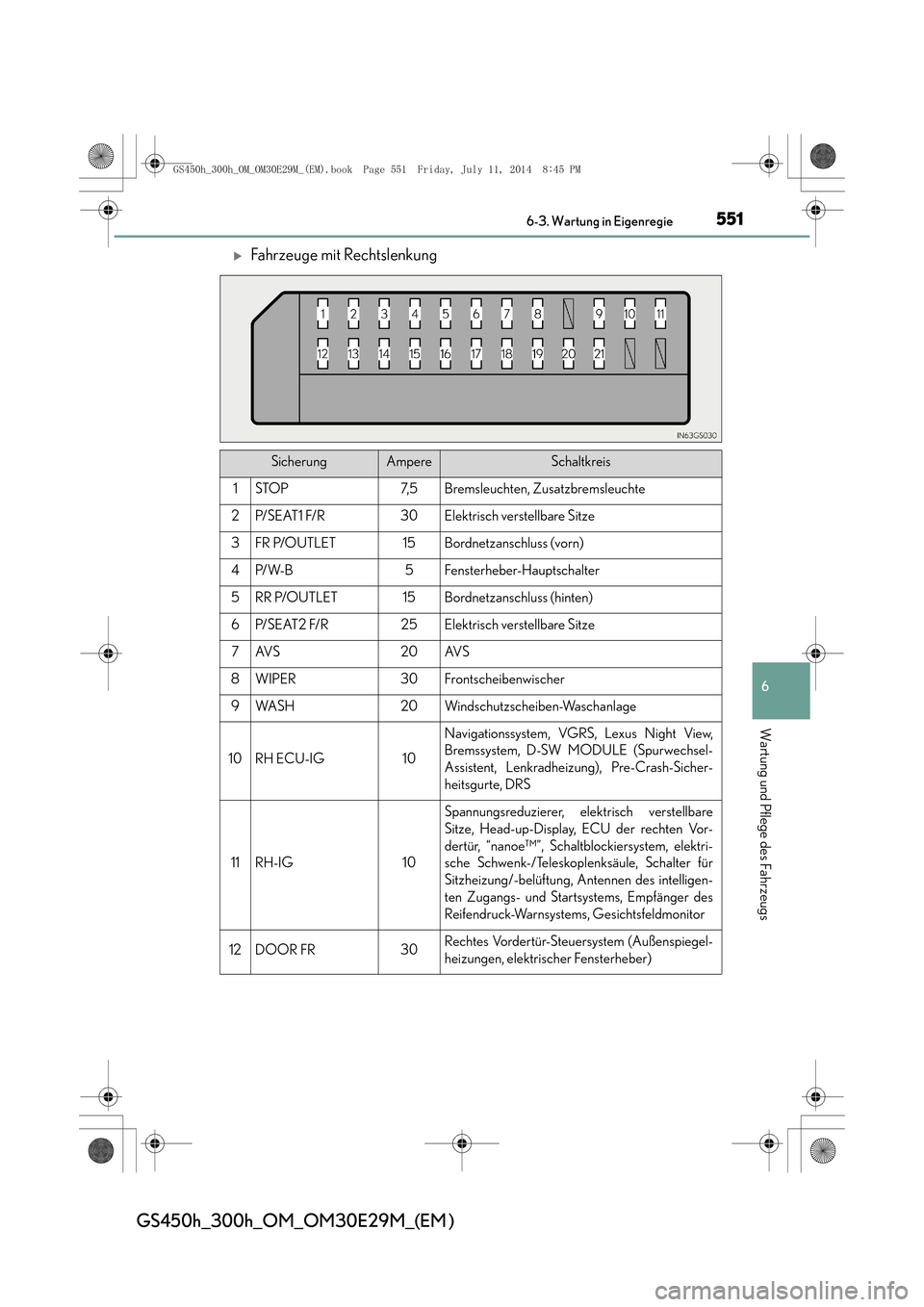

XFahrzeuge mit Rechtslenkung
SicherungAmpereSchaltkreis
1STOP7, 5Bremsleuchten, Zusatzbremsleuchte
2P/ S E AT 1 F/ R30Elektrisch verstellbare Sitze
3FR P/OUTLET15Bordnetzanschluss (vorn)
4P/ W- B5Fensterheber-Hauptschalter
5RR P/OUTLET15Bordnetzanschluss (hinten)
6P/ S E AT 2 F/ R25Elektrisch verstellbare Sitze
7AV S20AV S
8WIPER30Frontscheibenwischer
9WA S H20Windschutzscheiben-Waschanlage
10RH ECU-IG10
Navigationssystem, VGRS, Lexus Night View,
Bremssystem, D-SW MODULE (Spurwechsel-
Assistent, Lenkradheizung), Pre-Crash-Sicher-
heitsgurte, DRS
11RH-IG10
Spannungsreduzierer, elektrisch verstellbare
Sitze, Head-up-Display, ECU der rechten Vor-
dertür, “nanoe™”, Schaltblockiersystem, elektri-
sche Schwenk-/Teleskoplenksäule, Schalter für
Sitzheizung/-belüftung, Antennen des intelligen-
ten Zugangs- und Startsystems, Empfänger des
Reifendruck-Warnsystems, Gesichtsfeldmonitor
12DOOR FR30Rechtes Vordertür-Steuersystem (Außenspiegel-
heizungen, elektrischer Fensterheber)
GS450h_300h_OM_OM30E29M_(EM).book Page 551 Friday, July 11, 2014 8:45 PM

5526-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

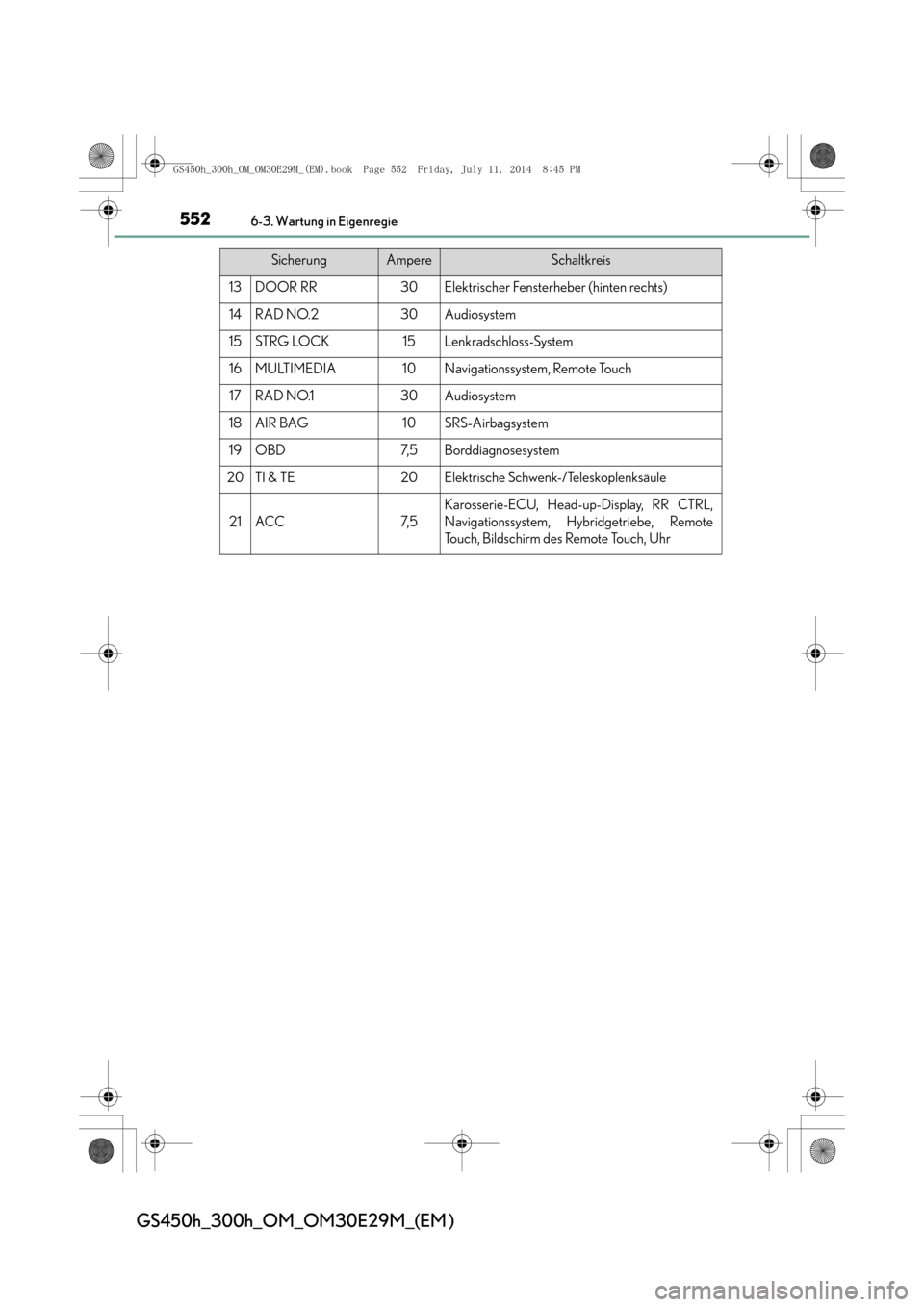

13DOOR RR30Elektrischer Fensterheber (hinten rechts)
14RAD NO.230Audiosystem
15STRG LOCK15Lenkradschloss-System
16MULTIMEDIA10Navigationssystem, Remote Touch
17RAD NO.130Audiosystem
18AIR BAG10SRS-Airbagsystem
19OBD7, 5Borddiagnosesystem
20TI & TE20Elektrische Schwenk-/Teleskoplenksäule
21ACC7, 5
Karosserie-ECU, Head-up-Display, RR CTRL,
Navigationssystem, Hybridgetriebe, Remote
Touch, Bildschirm des Remote Touch, Uhr
SicherungAmpereSchaltkreis
GS450h_300h_OM_OM30E29M_(EM).book Page 552 Friday, July 11, 2014 8:45 PM

553 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

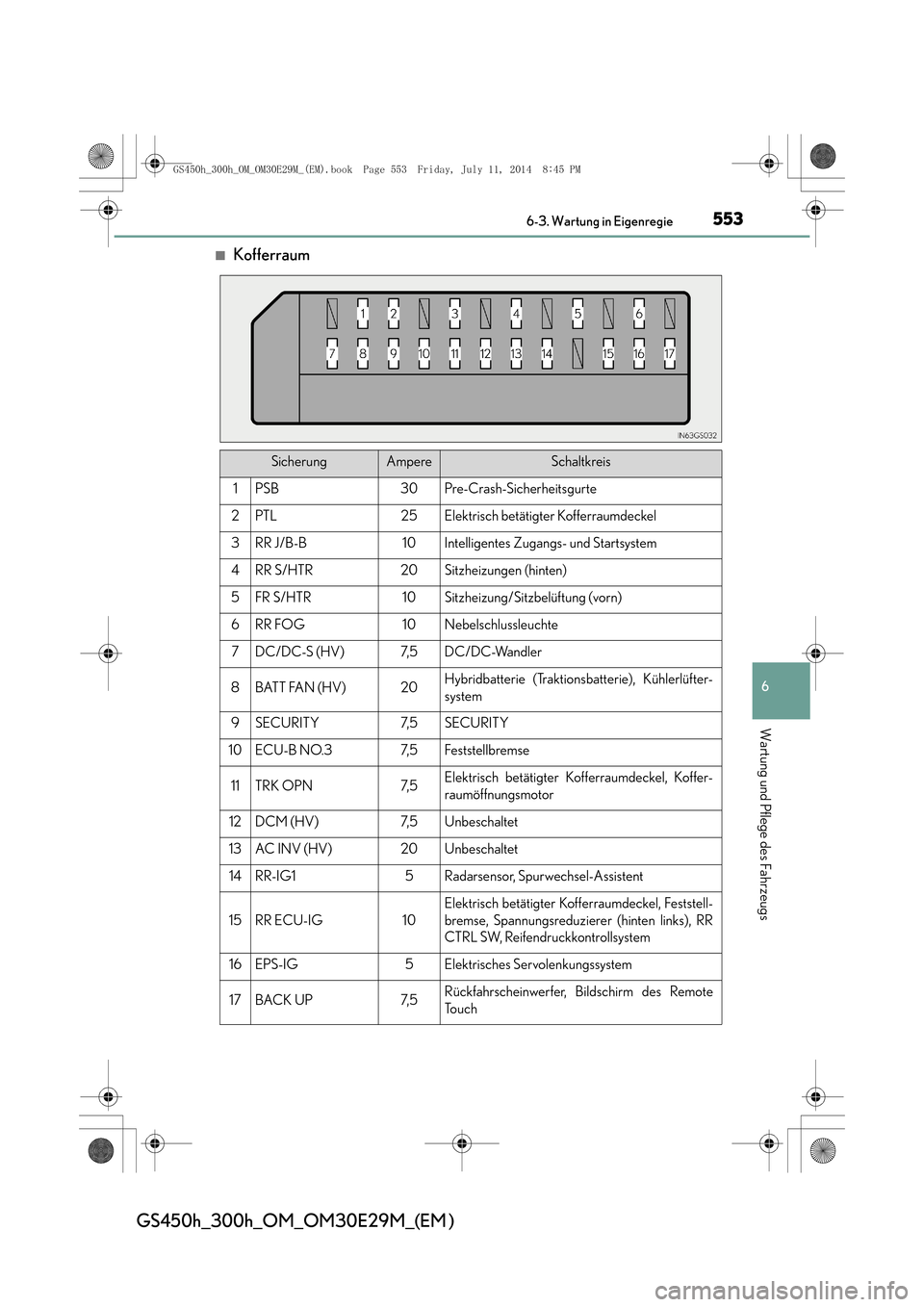

■Kofferraum
SicherungAmpereSchaltkreis
1PSB30Pre-Crash-Sicherheitsgurte
2PTL25Elektrisch betätigter Kofferraumdeckel
3RR J/B-B10Intelligentes Zugangs- und Startsystem
4RR S/HTR20Sitzheizungen (hinten)
5FR S/HTR10Sitzheizung/Sitzbelüftung (vorn)
6RR FOG10Nebelschlussleuchte
7DC/DC-S (HV)7, 5DC/DC-Wandler
8BATT FAN (HV)20Hybridbatterie (Traktionsbatterie), Kühlerlüfter-
system
9SECURITY7, 5SECURITY
10ECU-B NO.37, 5Feststellbremse
11TRK OPN7, 5Elektrisch betätigter Kofferraumdeckel, Koffer-
raumöffnungsmotor
12DCM (HV)7, 5Unbeschaltet
13AC IN V (HV )20Unbeschaltet
14RR-IG15Radarsensor, Spurwechsel-Assistent
15RR ECU-IG10
Elektrisch betätigter Kofferraumdeckel, Feststell-
bremse, Spannungsreduzierer (hinten links), RR
CTRL SW, Reifendruckkontrollsystem
16EPS-IG5Elektrisches Servolenkungssystem
17BACK UP7, 5Rückfahrscheinwerfer, Bildschirm des Remote
To u c h
GS450h_300h_OM_OM30E29M_(EM).book Page 553 Friday, July 11, 2014 8:45 PM

5546-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

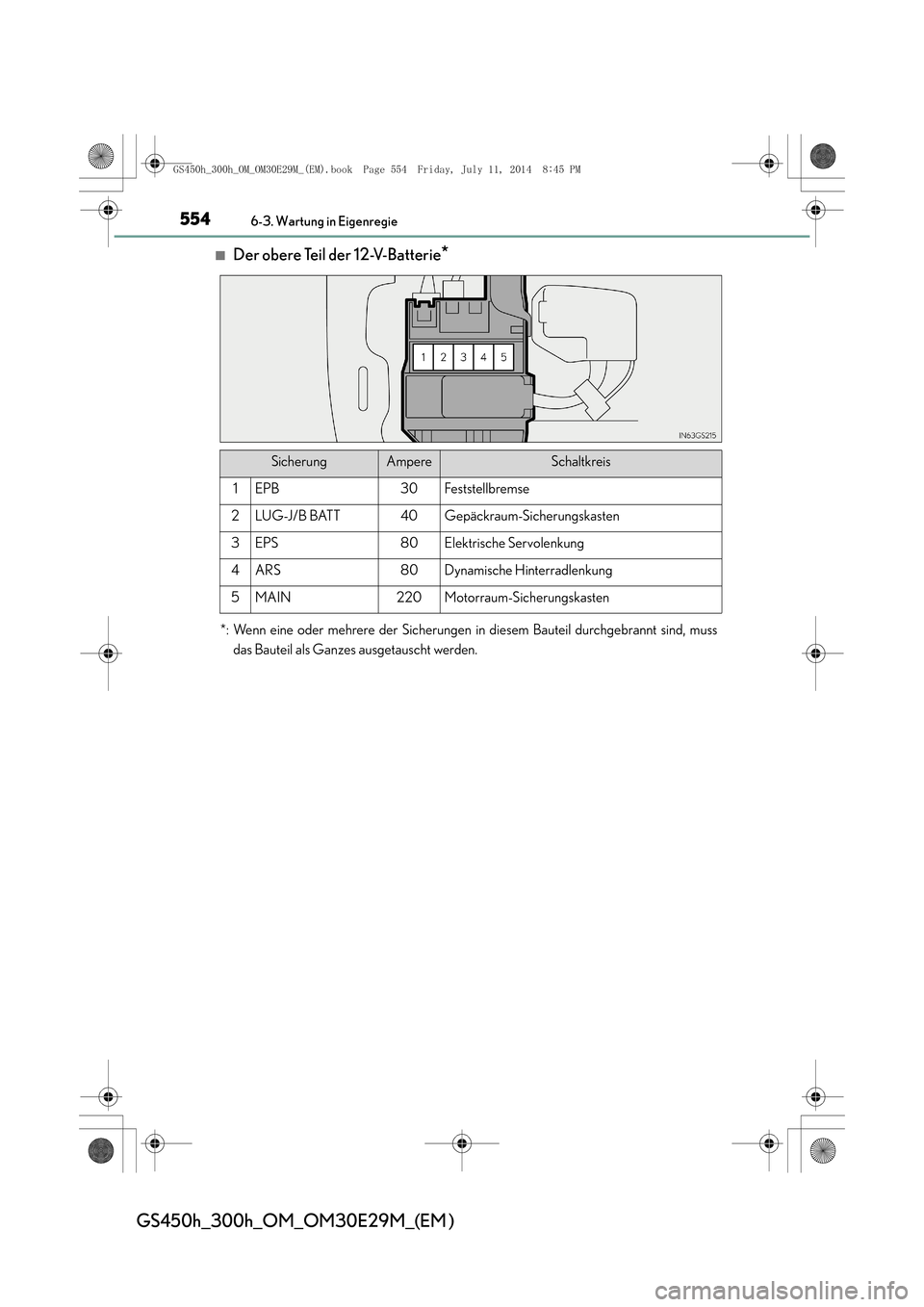

■Der obere Teil der 12-V-Batterie*
*: Wenn eine oder mehrere der Sicherungen in diesem Bauteil durchgebrannt sind, mussdas Bauteil als Ganzes ausgetauscht werden.
SicherungAmpereSchaltkreis
1EPB30Feststellbremse
2LUG-J/B BATT40Gepäckraum-Sicherungskasten
3EPS80Elektrische Servolenkung
4ARS80Dynamische Hinterradlenkung
5MAIN220Motorraum-Sicherungskasten
GS450h_300h_OM_OM30E29M_(EM).book Page 554 Friday, July 11, 2 014 8:45 PM

555 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

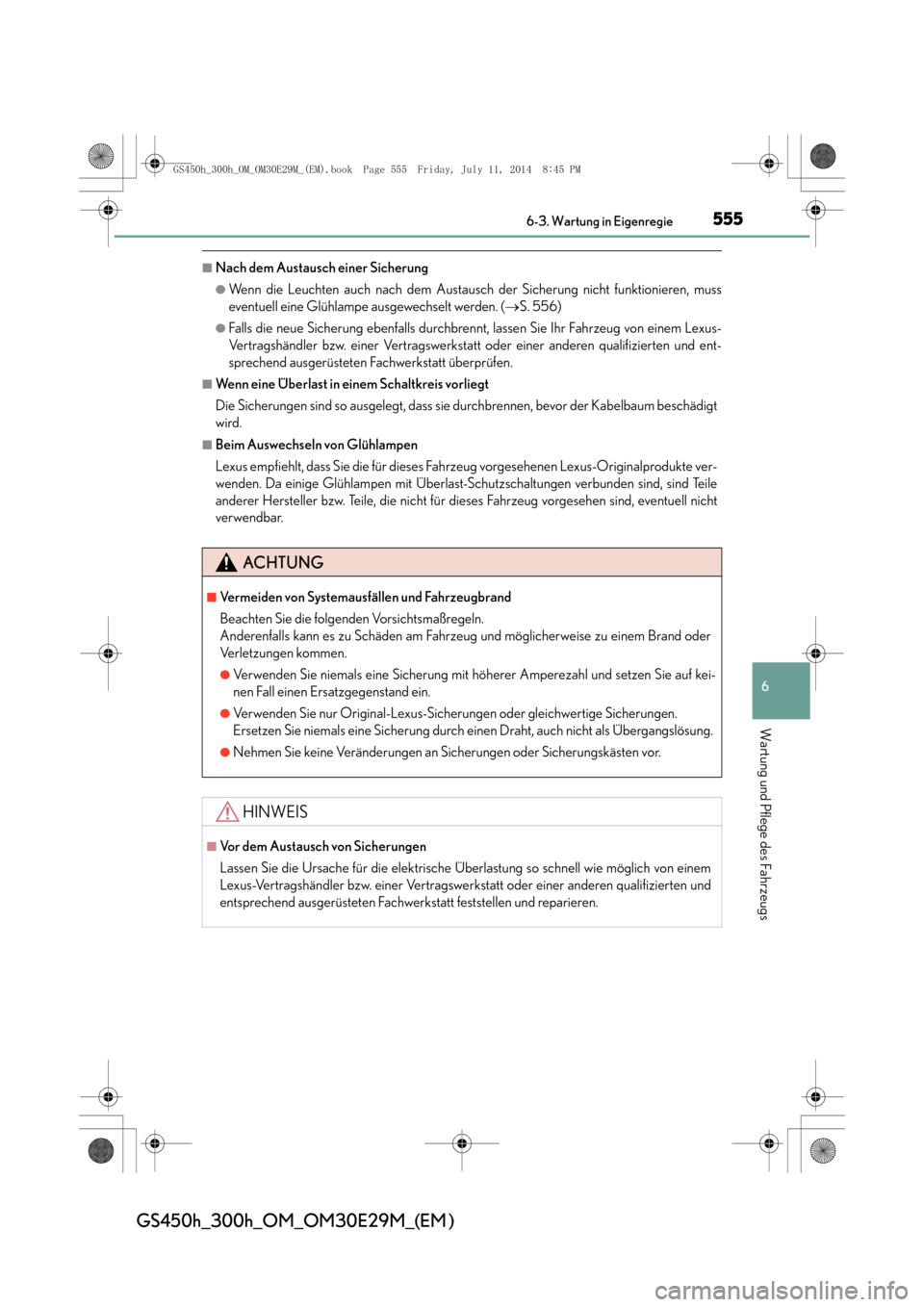

■Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren, muss
eventuell eine Glühlampe ausgewechselt werden. ( →S. 556)
●Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie Ihr Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
■Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum beschädigt
wird.
■Beim Auswechseln von Glühlampen
Lexus empfiehlt, dass Sie die für dieses Fahrzeug vorgesehenen Lexus-Originalprodukte ver-
wenden. Da einige Glühlampen mit Überlast-Schutzschaltungen verbunden sind, sind Teile
anderer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen sind, eventuell nicht
verwendbar.
ACHTUNG
■Vermeiden von Systemausfällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand oder
Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit hö herer Amperezahl und setzen Sie auf kei-
nen Fall einen Ersatzgegenstand ein.
●Verwenden Sie nur Original-Lexus-Sicheru ngen oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch ei nen Draht, auch nicht als Übergangslösung.
●Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Üb erlastung so schnell wie möglich von einem
Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt feststellen und reparieren.
GS450h_300h_OM_OM30E29M_(EM).book Page 555 Friday, July 11, 2 014 8:45 PM

5566-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

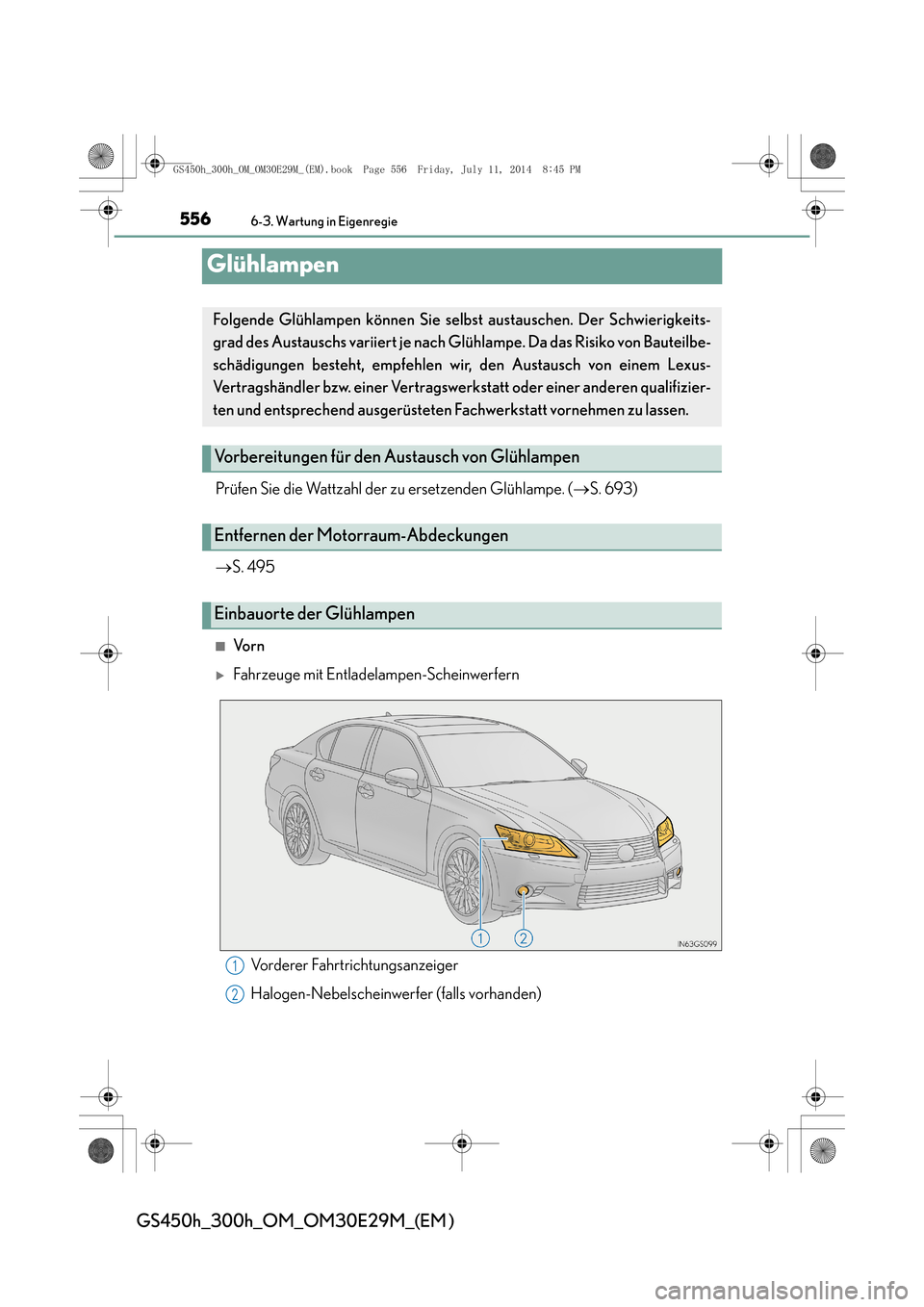

Glühlampen
Prüfen Sie die Wattzahl der zu ersetzenden Glühlampe. (→S. 693)
→ S. 495
■Vo r n
XFahrzeuge mit Entladelampen-Scheinwerfern
Folgende Glühlampen können Sie selbst austauschen. Der Schwierigkeits-
grad des Austauschs variiert je nach Glühlampe. Da das Risiko von Bauteilbe-
schädigungen besteht, empfehlen wir, den Austausch von einem Lexus-
Vertragshändler bzw. einer Vertragswerk statt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt vornehmen zu lassen.
Vorbereitungen für den Austausch von Glühlampen
Entfernen der Motorraum-Abdeckungen
Einbauorte der Glühlampen
Vorderer Fahrtrichtungsanzeiger
Halogen-Nebelscheinwerfer (falls vorhanden)1
2
GS450h_300h_OM_OM30E29M_(EM).book Page 556 Friday, July 11, 2 014 8:45 PM

557 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

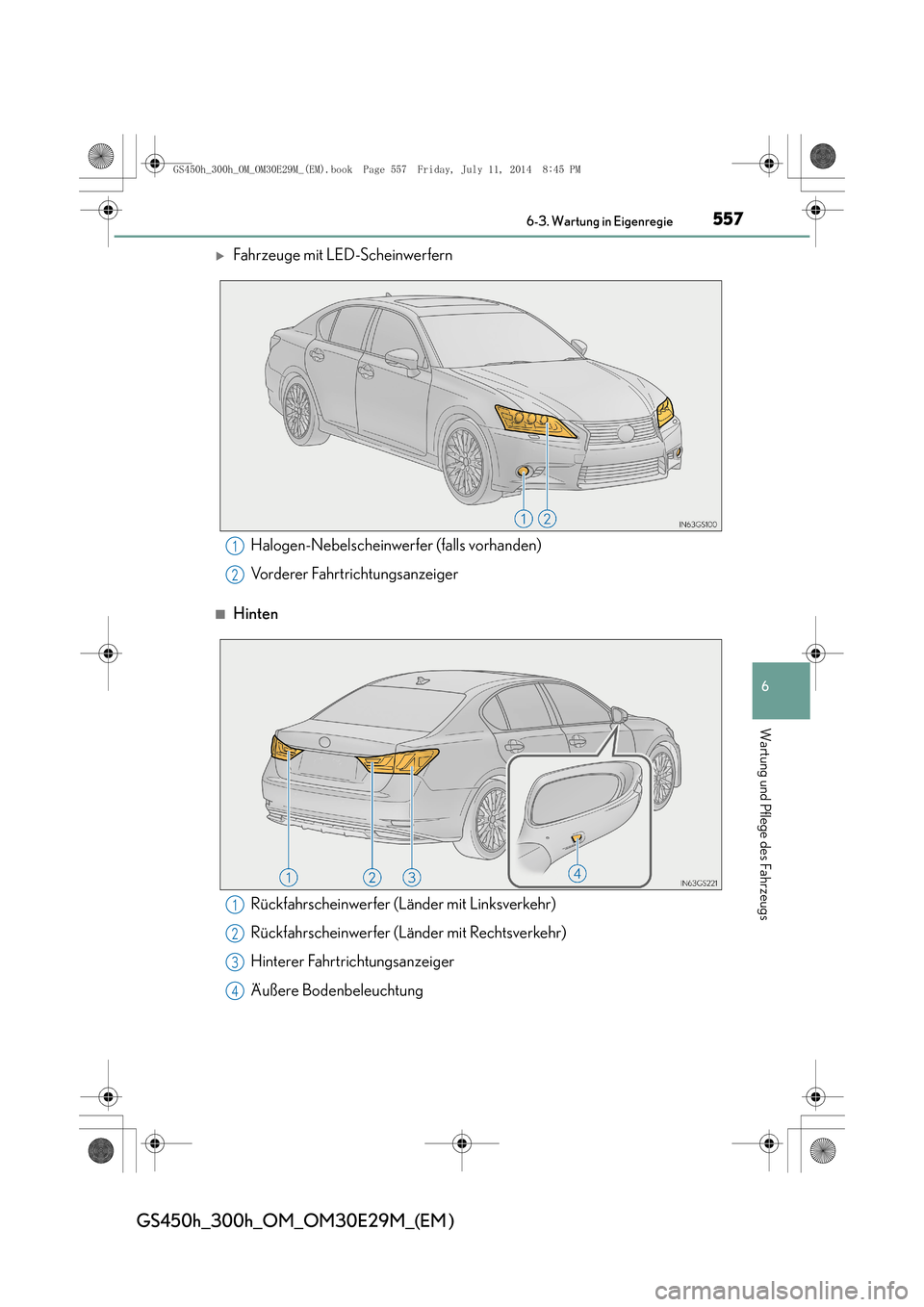

XFahrzeuge mit LED-Scheinwerfern
■Hinten
Halogen-Nebelscheinwerfer (falls vorhanden)
Vorderer Fahrtrichtungsanzeiger1
2
Rückfahrscheinwerfer (Länder mit Linksverkehr)
Rückfahrscheinwerfer (Länder mit Rechtsverkehr)
Hinterer Fahrtrichtungsanzeiger
Äußere Bodenbeleuchtung1
2
3
4
GS450h_300h_OM_OM30E29M_(EM).book Page 557 Friday, July 11, 2014 8:45 PM

5586-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

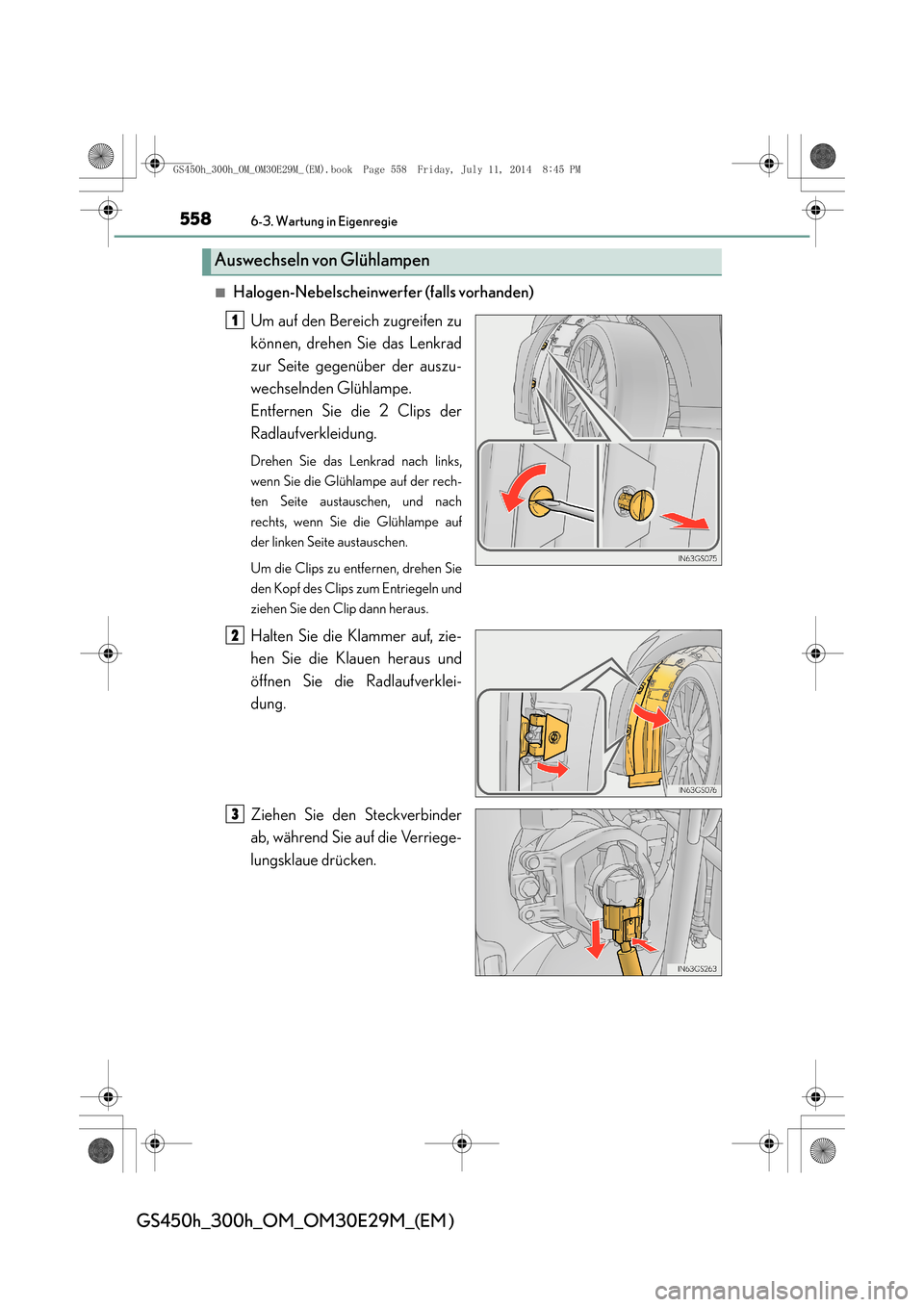

■Halogen-Nebelscheinwerfer (falls vorhanden)Um auf den Bereich zugreifen zu
können, drehen Sie das Lenkrad
zur Seite gegenüber der auszu-
wechselnden Glühlampe.
Entfernen Sie die 2 Clips der
Radlaufverkleidung.
Drehen Sie das Lenkrad nach links,
wenn Sie die Glühlampe auf der rech-
ten Seite austauschen, und nach
rechts, wenn Sie die Glühlampe auf
der linken Seite austauschen.
Um die Clips zu entfernen, drehen Sie
den Kopf des Clips zum Entriegeln und
ziehen Sie den Clip dann heraus.
Halten Sie die Klammer auf, zie-
hen Sie die Klauen heraus und
öffnen Sie die Radlaufverklei-
dung.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verriege-
lungsklaue drücken.
Auswechseln von Glühlampen
1
2
3
GS450h_300h_OM_OM30E29M_(EM).book Page 558 Friday, July 11, 2 014 8:45 PM

559 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

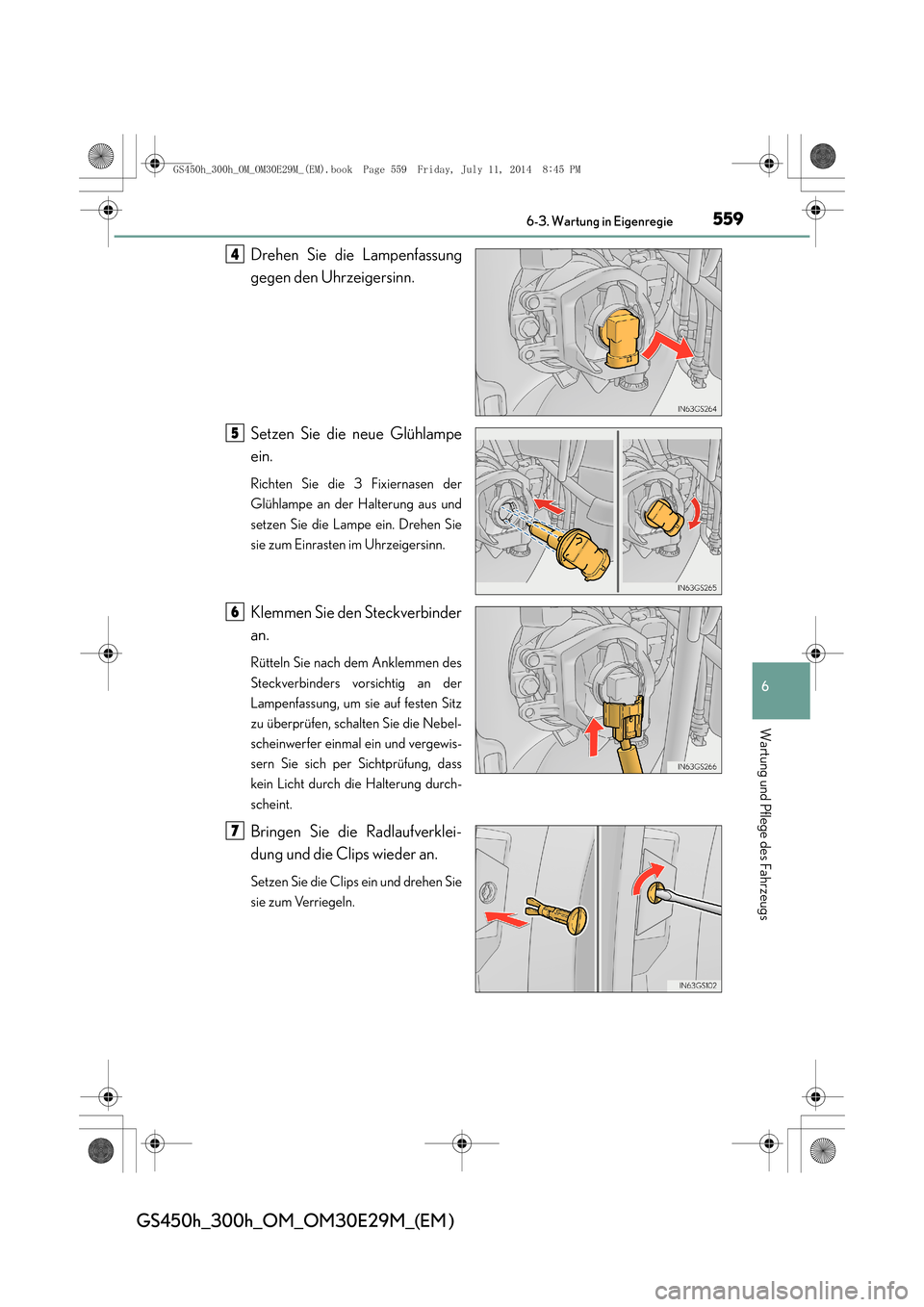

Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Setzen Sie die neue Glühlampe
ein.
Richten Sie die 3 Fixiernasen der
Glühlampe an der Halterung aus und
setzen Sie die Lampe ein. Drehen Sie
sie zum Einrasten im Uhrzeigersinn.
Klemmen Sie den Steckverbinder
an.
Rütteln Sie nach dem Anklemmen des
Steckverbinders vorsichtig an der
Lampenfassung, um sie auf festen Sitz
zu überprüfen, schalten Sie die Nebel-
scheinwerfer einmal ein und vergewis-
sern Sie sich per Sichtprüfung, dass
kein Licht durch die Halterung durch-
scheint.
Bringen Sie die Radlaufverklei-
dung und die Clips wieder an.
Setzen Sie die Clips ein und drehen Sie
sie zum Verriegeln.
4
5
6
7
GS450h_300h_OM_OM30E29M_(EM).book Page 559 Friday, July 11, 2014 8:45 PM

5606-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

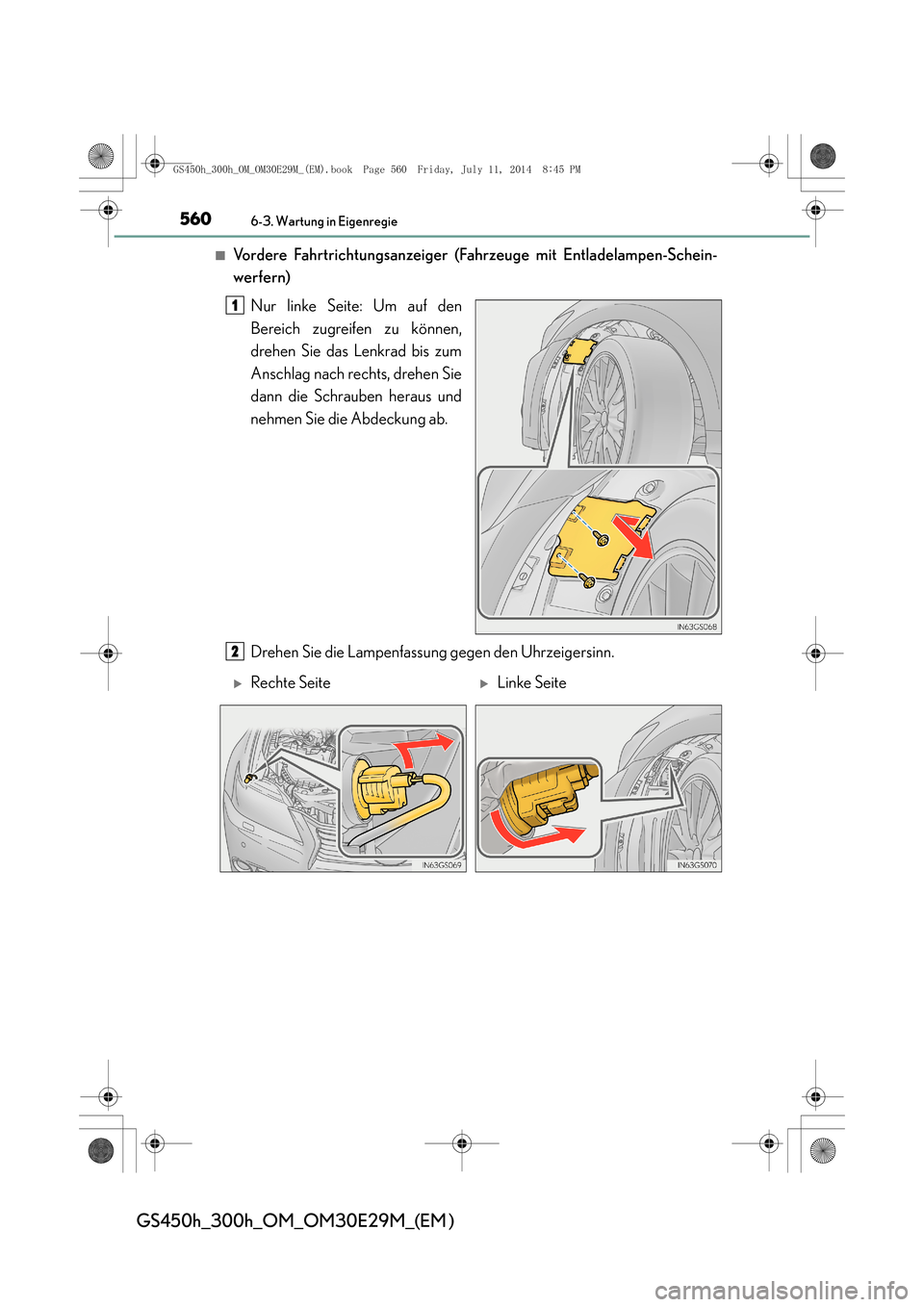

■Vordere Fahrtrichtungsanzeiger (Fahrzeuge mit Entladelampen-Schein-
werfern)Nur linke Seite: Um auf den
Bereich zugreifen zu können,
drehen Sie das Lenkrad bis zum
Anschlag nach rechts, drehen Sie
dann die Schrauben heraus und
nehmen Sie die Abdeckung ab.
Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.
1
2
XRechte SeiteXLinke Seite
