Lexus GS450h 2014 Betriebsanleitung (in German)

561 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

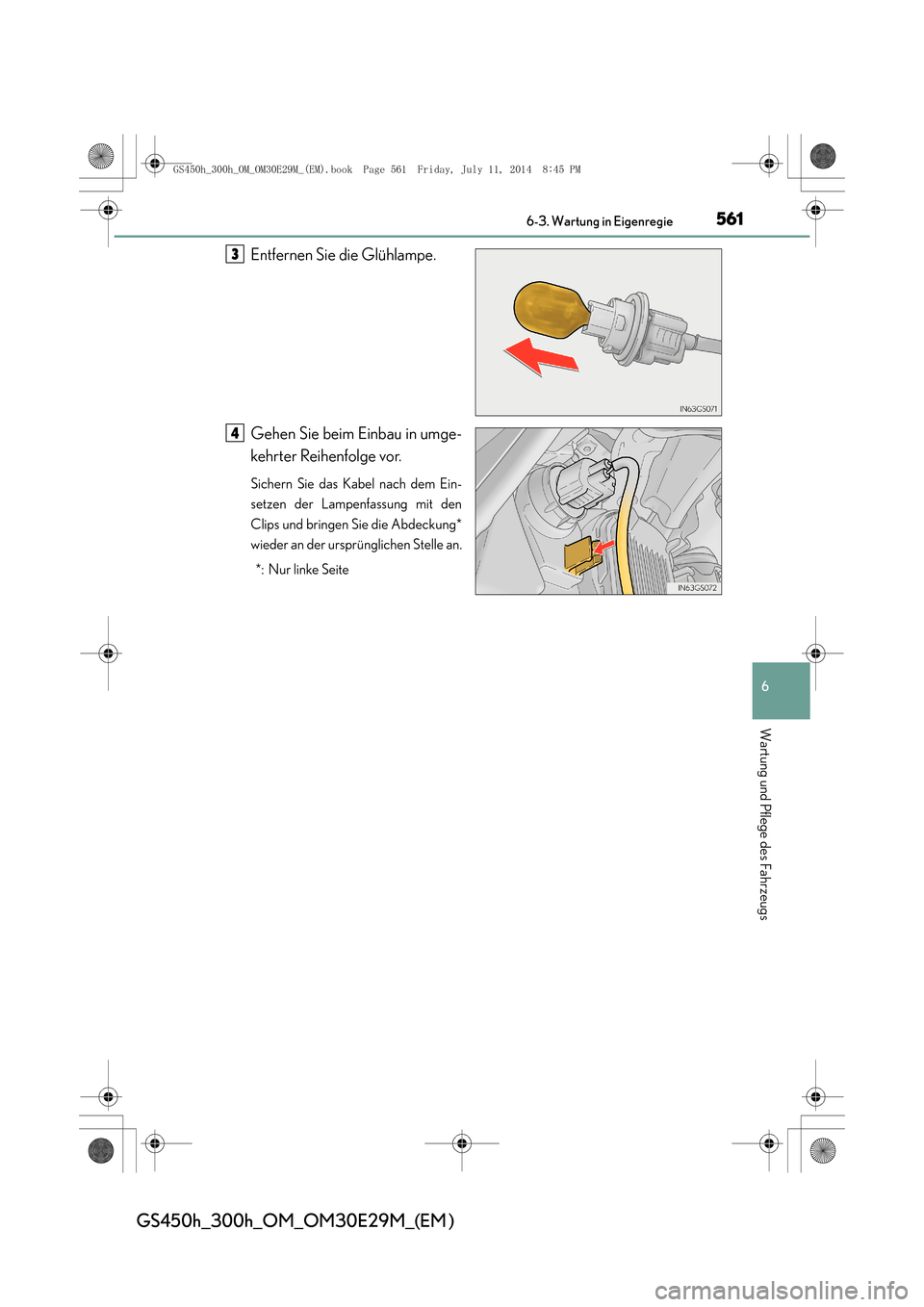

Entfernen Sie die Glühlampe.
Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
Sichern Sie das Kabel nach dem Ein-
setzen der Lampenfassung mit den
Clips und bringen Sie die Abdeckung*
wieder an der ursprünglichen Stelle an.*: Nur linke Seite
3
4
GS450h_300h_OM_OM30E29M_(EM).book Page 561 Friday, July 11, 2 014 8:45 PM

5626-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

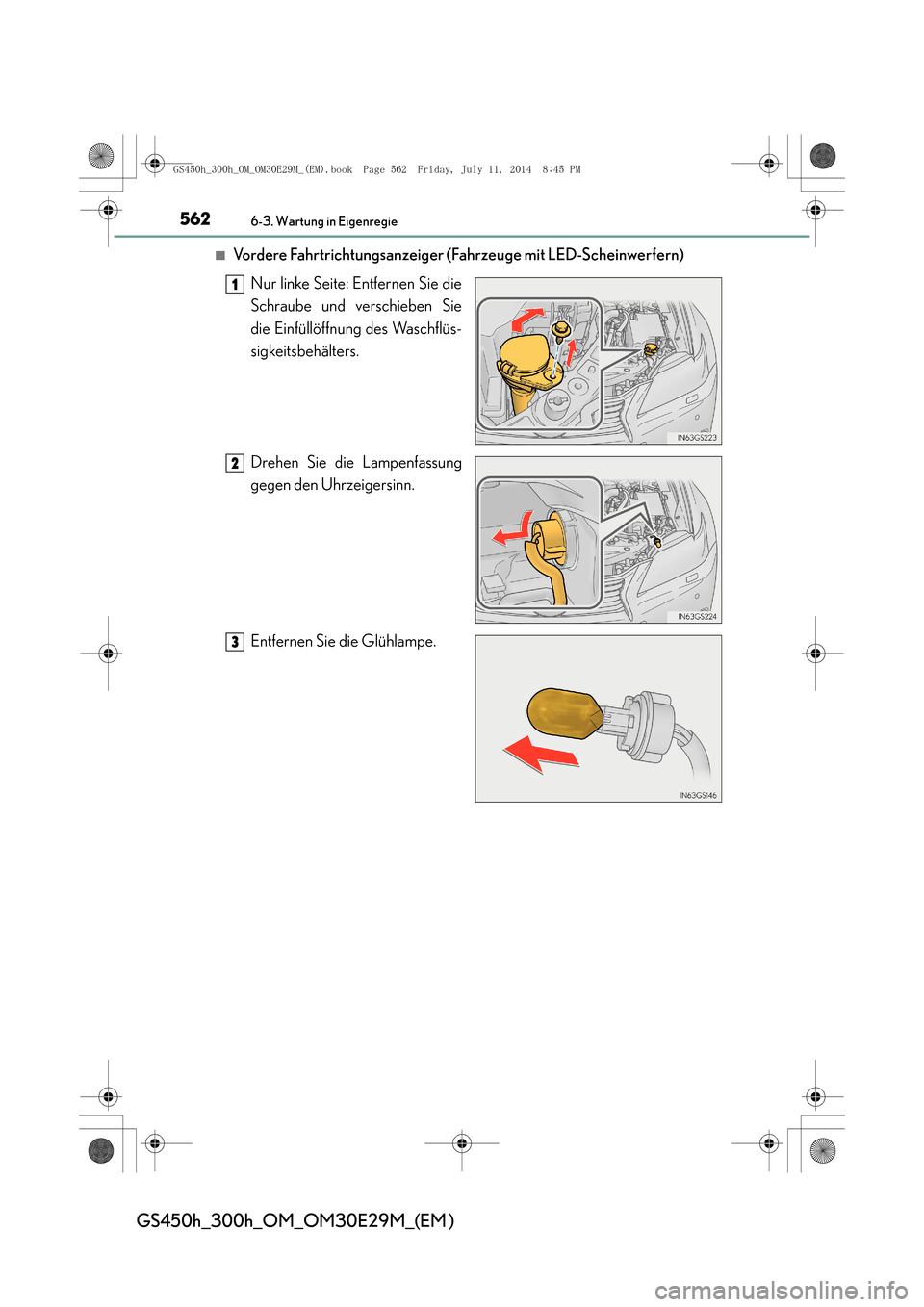

â– Vordere Fahrtrichtungsanzeiger (Fahrzeuge mit LED-Scheinwerfern)Nur linke Seite: Entfernen Sie die
Schraube und verschieben Sie
die Einfüllöffnung des Waschflüs-
sigkeitsbehälters.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
1
2
3
GS450h_300h_OM_OM30E29M_(EM).book Page 562 Friday, July 11, 2 014 8:45 PM

563 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

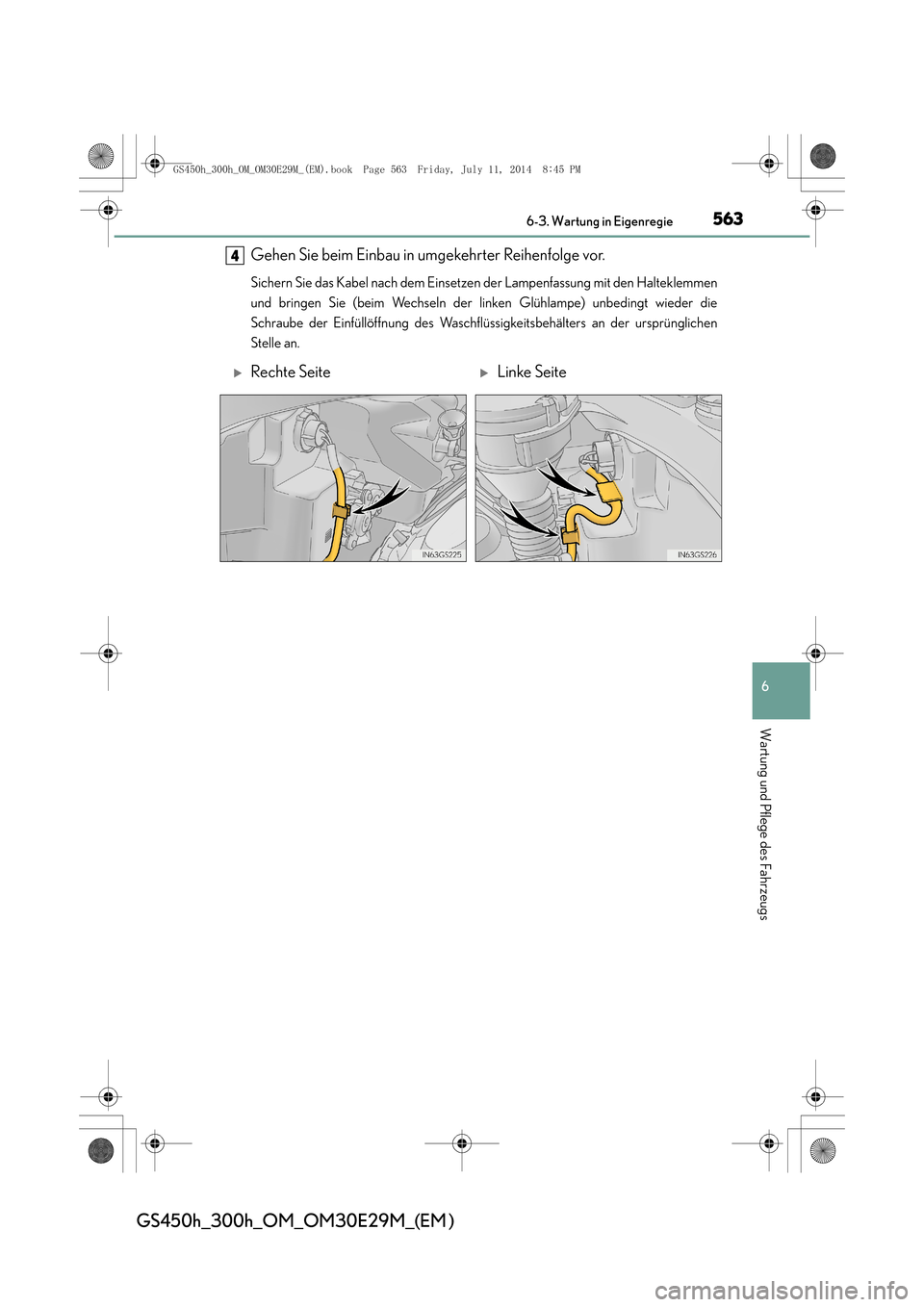

Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
Sichern Sie das Kabel nach dem Einsetzen der Lampenfassung mit den Halteklemmen
und bringen Sie (beim Wechseln der linken Glühlampe) unbedingt wieder die
Schraube der Einfüllöffnung des Waschflüssigkeitsbehälters an der ursprünglichen
Stelle an.
4
XRechte SeiteXLinke Seite
GS450h_300h_OM_OM30E29M_(EM).book Page 563 Friday, July 11, 2014 8:45 PM

5646-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

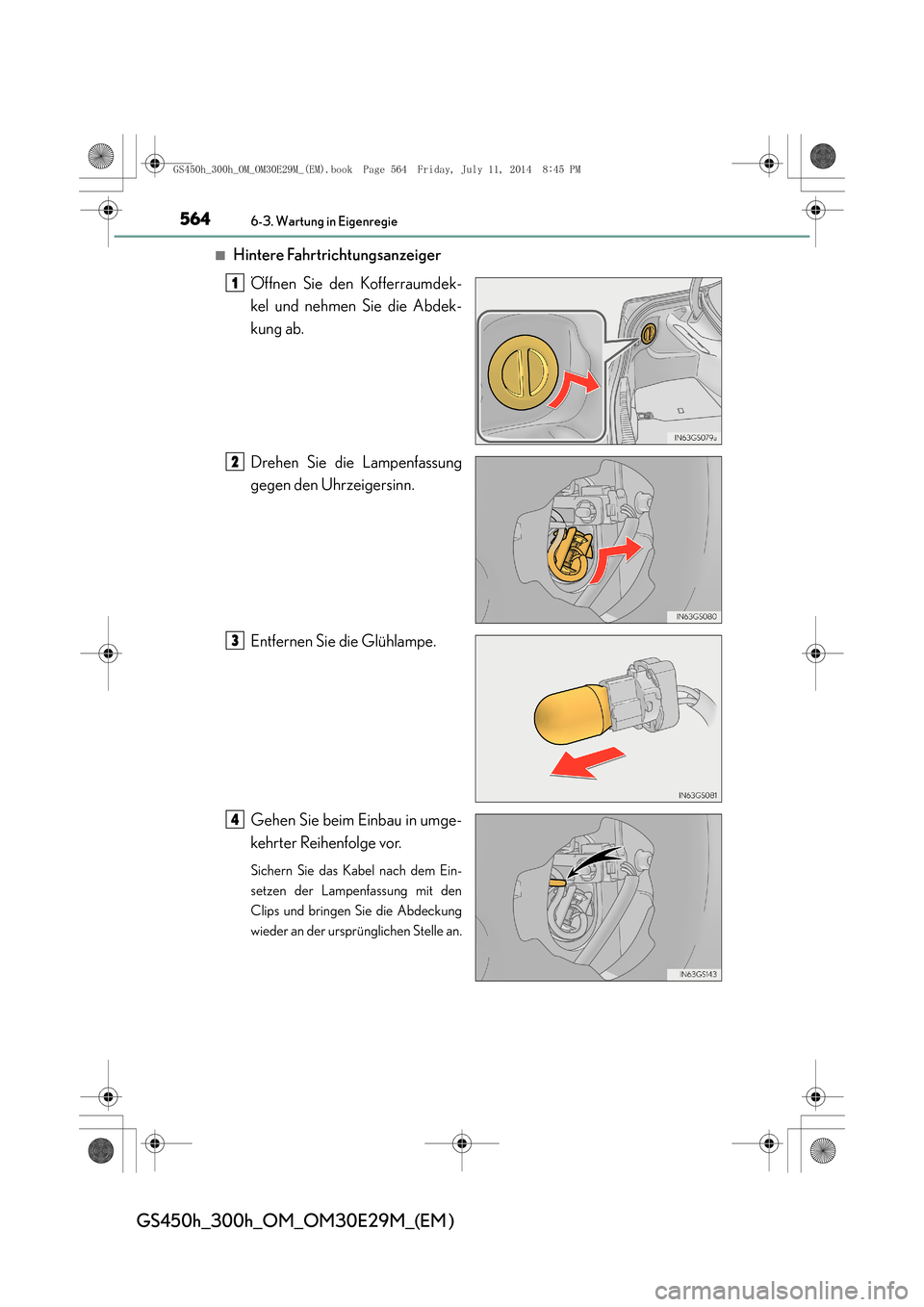

■Hintere FahrtrichtungsanzeigerÖffnen Sie den Kofferraumdek-
kel und nehmen Sie die Abdek-
kung ab.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
Sichern Sie das Kabel nach dem Ein-
setzen der Lampenfassung mit den
Clips und bringen Sie die Abdeckung
wieder an der ursprünglichen Stelle an.
1
2
3
4
GS450h_300h_OM_OM30E29M_(EM).book Page 564 Friday, July 11, 2 014 8:45 PM

565 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

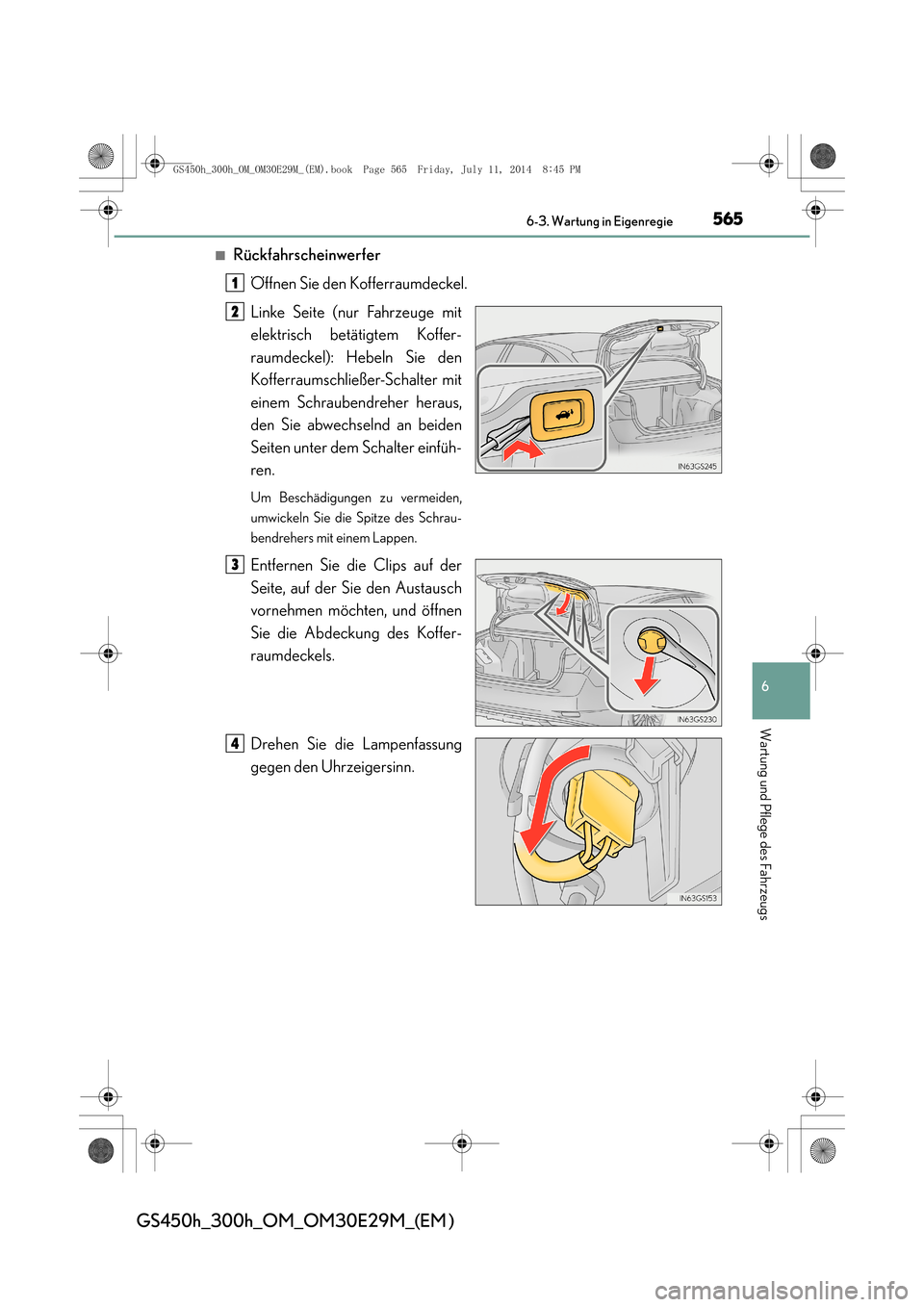

■RückfahrscheinwerferÖffnen Sie den Kofferraumdeckel.
Linke Seite (nur Fahrzeuge mit
elektrisch betätigtem Koffer-
raumdeckel): Hebeln Sie den
Kofferraumschließer-Schalter mit
einem Schraubendreher heraus,
den Sie abwechselnd an beiden
Seiten unter dem Schalter einfüh-
ren.
Um Beschädigungen zu vermeiden,
umwickeln Sie die Spitze des Schrau-
bendrehers mit einem Lappen.
Entfernen Sie die Clips auf der
Seite, auf der Sie den Austausch
vornehmen möchten, und öffnen
Sie die Abdeckung des Koffer-
raumdeckels.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
1
2
3
4
GS450h_300h_OM_OM30E29M_(EM).book Page 565 Friday, July 11, 2 014 8:45 PM

5666-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

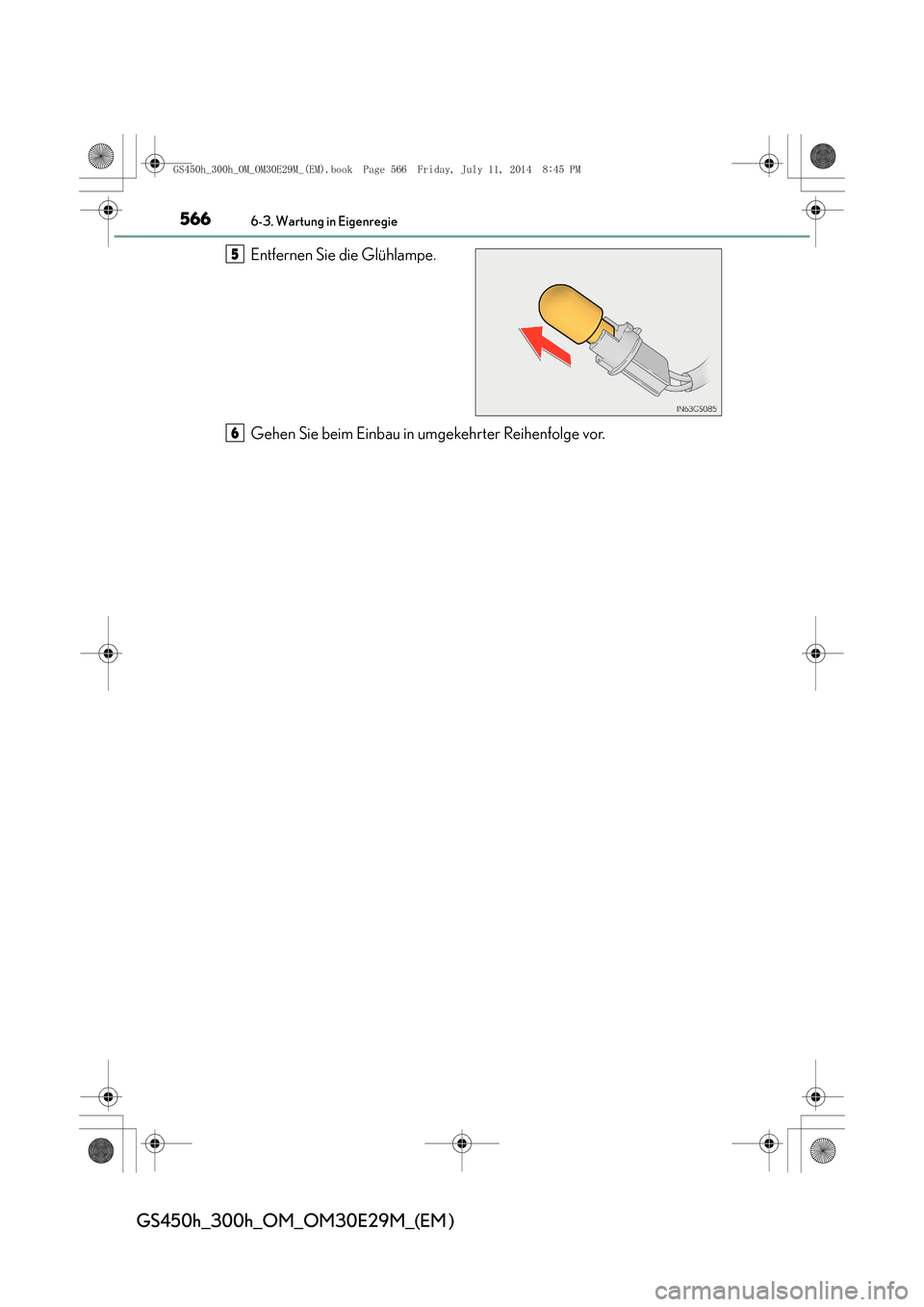

Entfernen Sie die Glühlampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.5
6
GS450h_300h_OM_OM30E29M_(EM).book Page 566 Friday, July 11, 2014 8:45 PM

567 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

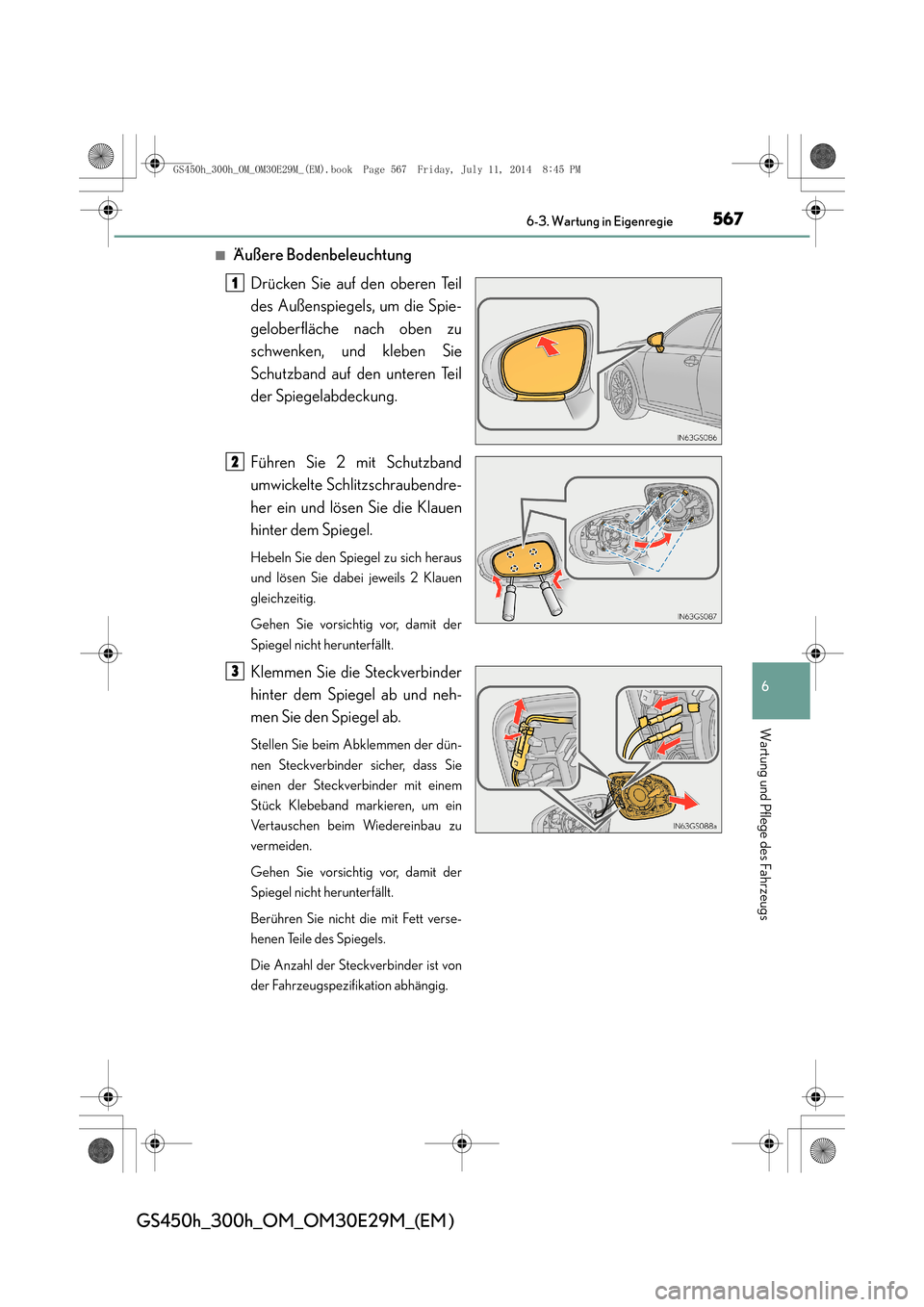

■Äußere BodenbeleuchtungDrücken Sie auf den oberen Teil
des Außenspiegels, um die Spie-
geloberfläche nach oben zu
schwenken, und kleben Sie
Schutzband auf den unteren Teil
der Spiegelabdeckung.
Führen Sie 2 mit Schutzband
umwickelte Schlitzschraubendre-
her ein und lösen Sie die Klauen
hinter dem Spiegel.
Hebeln Sie den Spiegel zu sich heraus
und lösen Sie dabei jeweils 2 Klauen
gleichzeitig.
Gehen Sie vorsichtig vor, damit der
Spiegel nicht herunterfällt.
Klemmen Sie die Steckverbinder
hinter dem Spiegel ab und neh-
men Sie den Spiegel ab.
Stellen Sie beim Abklemmen der dün-
nen Steckverbinder sicher, dass Sie
einen der Steckverbinder mit einem
Stück Klebeband markieren, um ein
Vertauschen beim Wiedereinbau zu
vermeiden.
Gehen Sie vorsichtig vor, damit der
Spiegel nicht herunterfällt.
Berühren Sie nicht die mit Fett verse-
henen Teile des Spiegels.
Die Anzahl der Steckverbinder ist von
der Fahrzeugspezifikation abhängig.
1
2
3
GS450h_300h_OM_OM30E29M_(EM).book Page 567 Friday, July 11, 2 014 8:45 PM

5686-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

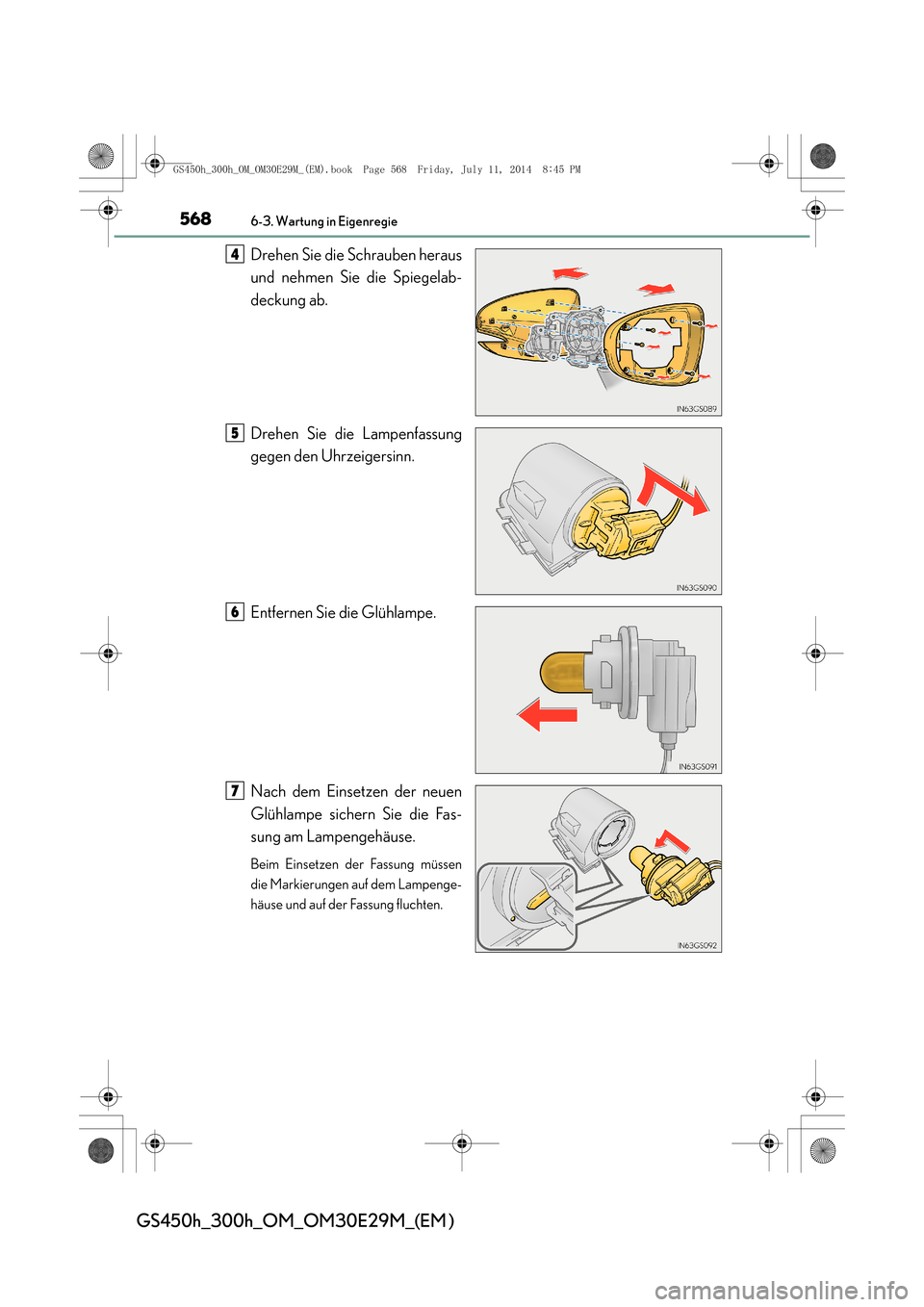

Drehen Sie die Schrauben heraus
und nehmen Sie die Spiegelab-
deckung ab.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Nach dem Einsetzen der neuen
Glühlampe sichern Sie die Fas-
sung am Lampengehäuse.
Beim Einsetzen der Fassung müssen
die Markierungen auf dem Lampenge-
häuse und auf der Fassung fluchten.
4
5
6
7
GS450h_300h_OM_OM30E29M_(EM).book Page 568 Friday, July 11, 2014 8:45 PM

569 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

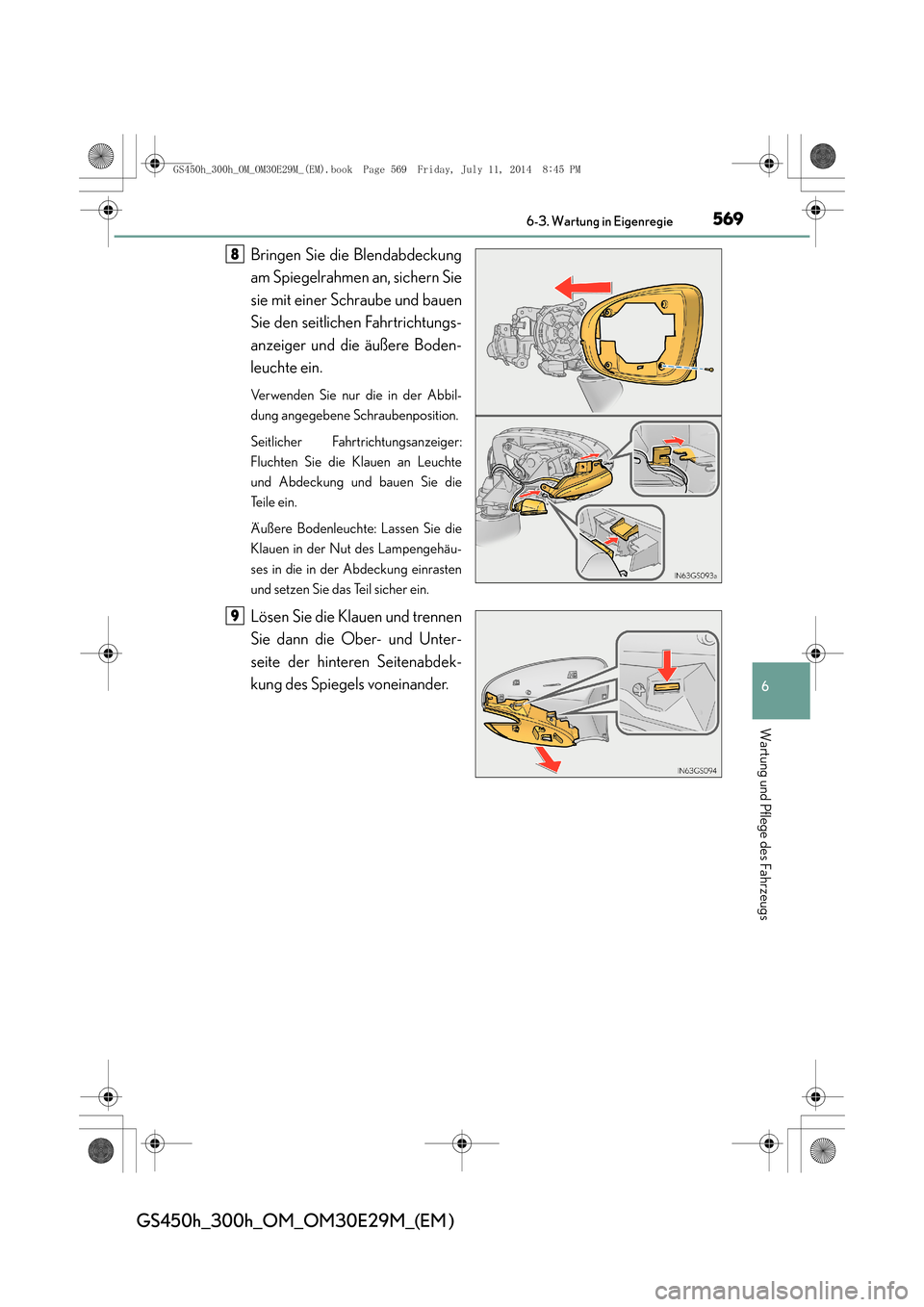

Bringen Sie die Blendabdeckung
am Spiegelrahmen an, sichern Sie
sie mit einer Schraube und bauen
Sie den seitlichen Fahrtrichtungs-
anzeiger und die äußere Boden-
leuchte ein.
Verwenden Sie nur die in der Abbil-
dung angegebene Schraubenposition.
Seitlicher Fahrtrichtungsanzeiger:
Fluchten Sie die Klauen an Leuchte
und Abdeckung und bauen Sie die
Teile ein.
Äußere Bodenleuchte: Lassen Sie die
Klauen in der Nut des Lampengehäu-
ses in die in der Abdeckung einrasten
und setzen Sie das Teil sicher ein.
Lösen Sie die Klauen und trennen
Sie dann die Ober- und Unter-
seite der hinteren Seitenabdek-
kung des Spiegels voneinander.
8
9
GS450h_300h_OM_OM30E29M_(EM).book Page 569 Friday, July 11, 2014 8:45 PM

5706-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

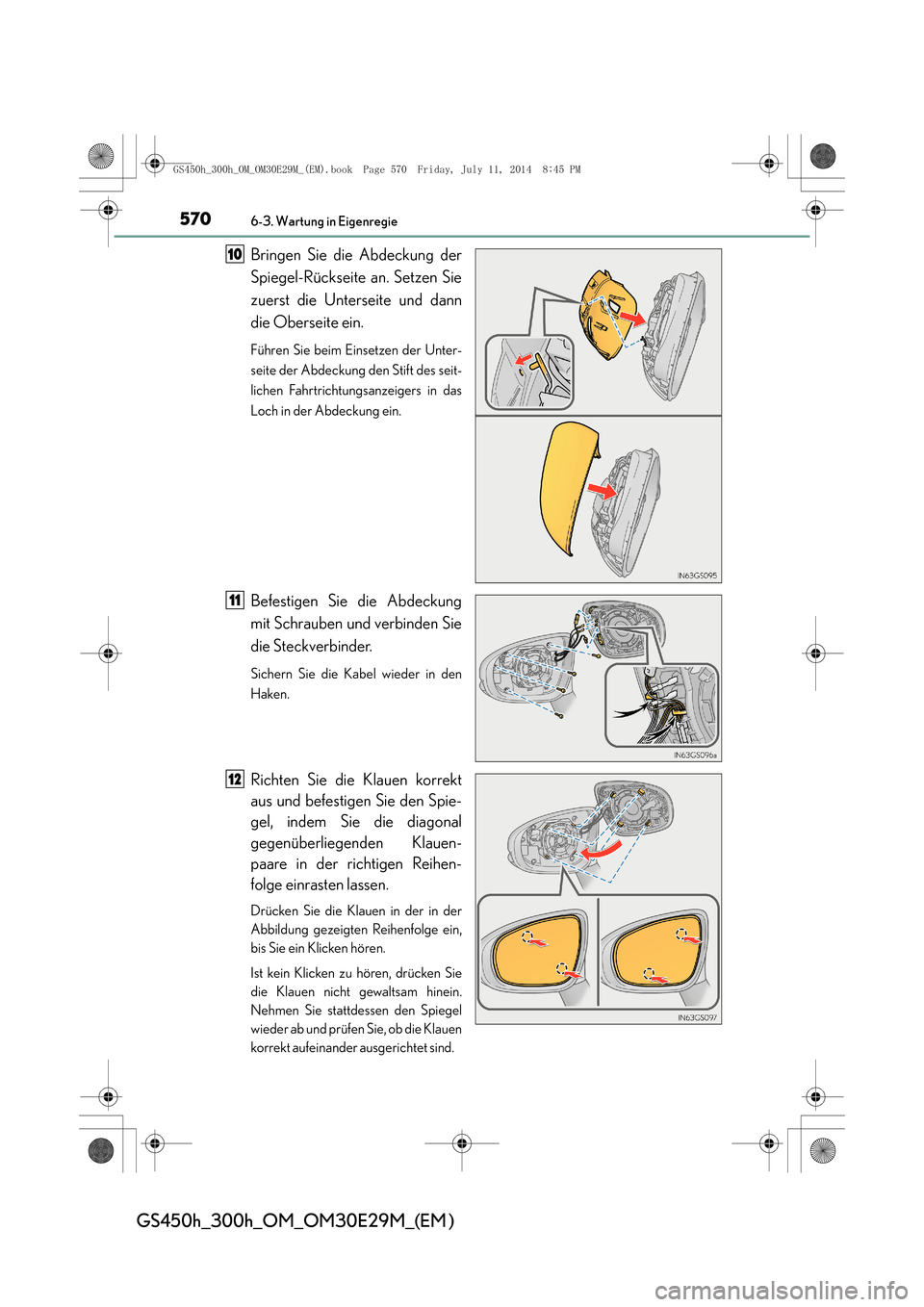

Bringen Sie die Abdeckung der
Spiegel-Rückseite an. Setzen Sie
zuerst die Unterseite und dann
die Oberseite ein.
Führen Sie beim Einsetzen der Unter-
seite der Abdeckung den Stift des seit-
lichen Fahrtrichtungsanzeigers in das
Loch in der Abdeckung ein.
Befestigen Sie die Abdeckung
mit Schrauben und verbinden Sie
die Steckverbinder.
Sichern Sie die Kabel wieder in den
Haken.
Richten Sie die Klauen korrekt
aus und befestigen Sie den Spie-
gel, indem Sie die diagonal
gegenüberliegenden Klauen-
paare in der richtigen Reihen-
folge einrasten lassen.
Drücken Sie die Klauen in der in der
Abbildung gezeigten Reihenfolge ein,
bis Sie ein Klicken hören.
Ist kein Klicken zu hören, drücken Sie
die Klauen nicht gewaltsam hinein.
Nehmen Sie stattdessen den Spiegel
wieder ab und prüfen Sie, ob die Klauen
korrekt aufeinander ausgerichtet sind.
10
11
12
