Lexus GX460 2017 Manuel du propriétaire (in French)
Manufacturer: LEXUS, Model Year: 2017, Model line: GX460, Model: Lexus GX460 2017Pages: 636, PDF Size: 21.15 MB

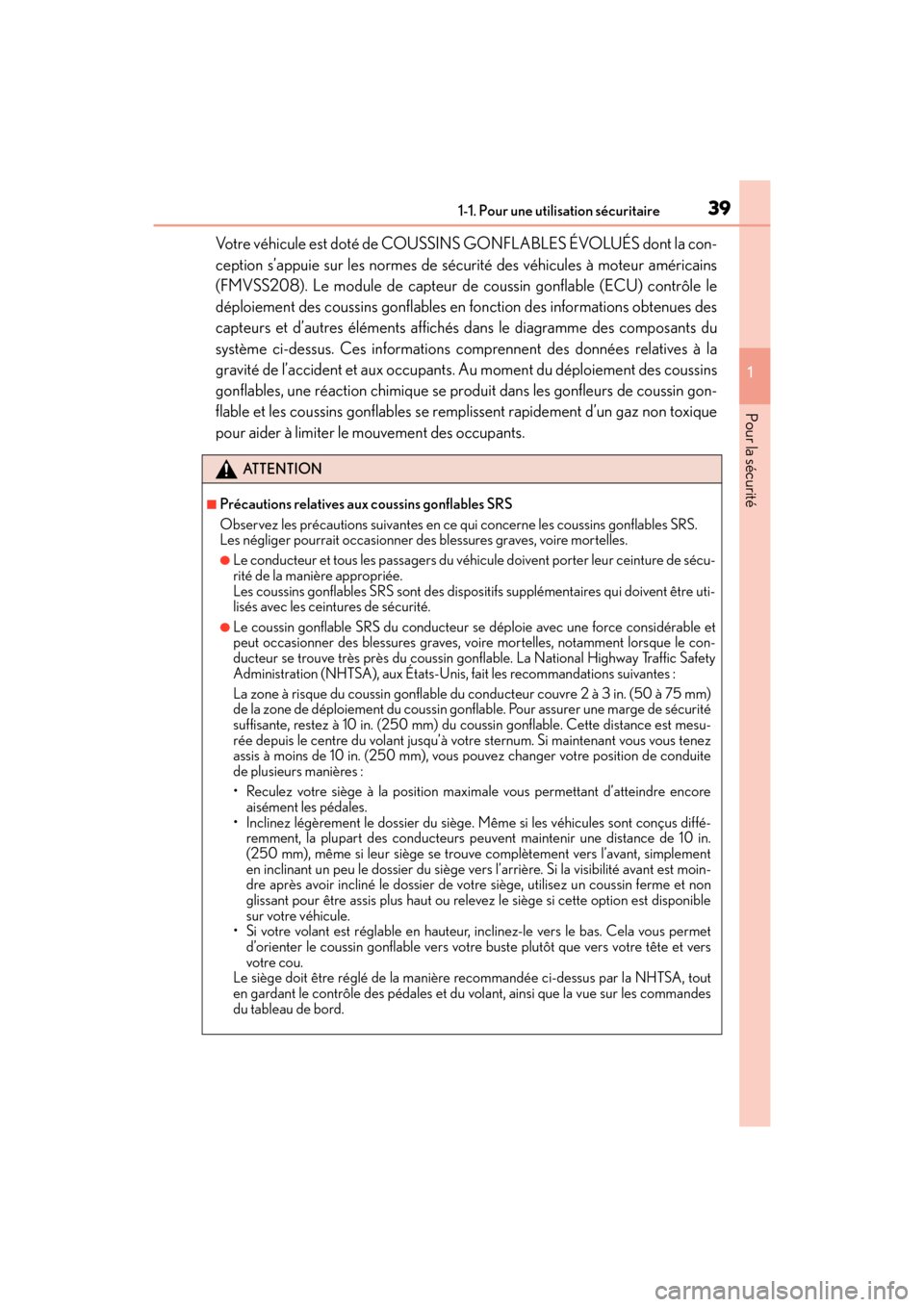

Page 41 of 636
391-1. Pour une utilisation sécuritaire
GX 460 _O M_ OM6 0F 6 8D _ (D )
1
Pour la sécurité
Votre véhicule est doté de COUSSINS GONFLABLES ÉVOLUÉS dont la con-
ception s’appuie sur les normes de sécurité des véhicules à moteur américains
(FMVSS208). Le module de capteur de coussin gonflable (ECU) contrôle le
déploiement des coussins gonflables en fonction des informations obtenues des
capteurs et d’autres éléments affichés dans le diagramme des composants du
système ci-dessus. Ces informations comprennent des données relatives à la
gravité de l’accident et aux occupants. Au moment du déploiement des coussins
gonflables, une réaction chimique se produit dans les gonfleurs de coussin gon-
flable et les coussins gonflables se remplissent rapidement d’un gaz non toxique
pour aider à limiter le mouvement des occupants.
ATTENTION
■Précautions relatives aux coussins gonflables SRS
Observez les précautions suivantes en ce qui concerne les coussins gonflables SRS.
Les négliger pourrait occasionner des blessures graves, voire mortelles.
●Le conducteur et tous les passagers du véhi cule doivent porter leur ceinture de sécu-
rité de la manière appropriée.
Les coussins gonflables SRS sont des dispositifs supplémentaires qui doivent être uti-
lisés avec les ceintures de sécurité.
●Le coussin gonflable SRS du conducteur se déploie avec une force considérable et
peut occasionner des blessures graves, voire mortelles, notamment lorsque le con-
ducteur se trouve très près du coussin gonflable. La National Highway Traffic Safety
Administration (NHTSA), aux États-Unis , fait les recommandations suivantes :
La zone à risque du coussin gonflable du conducteur couvre 2 à 3 in. (50 à 75 mm)
de la zone de déploiement du coussin gonflable. Pour assurer une marge de sécurité
suffisante, restez à 10 in. (250 mm) du coussin gonflable. Cette distance est mesu-
rée depuis le centre du volant jusqu’à votr e sternum. Si maintenant vous vous tenez
assis à moins de 10 in. (250 mm), vous pouvez changer votre position de conduite
de plusieurs manières :
• Reculez votre siège à la position maximale vous permettant d’atteindre encore aisément les pédales.
• Inclinez légèrement le dossier du siège. Même si les véhicules sont conçus diffé- remment, la plupart des conducteurs peuvent maintenir une distance de 10 in.
(250 mm), même si leur siège se trouve complètement vers l’avant, simplement
en inclinant un peu le dossier du siège vers l’arrière. Si la visibilité avant est moin-
dre après avoir incliné le dossier de votre siège, utilisez un coussin ferme et non
glissant pour être assis plus haut ou relevez le siège si cette option est disponible
sur votre véhicule.
• Si votre volant est réglable en hauteur, inclinez-le vers le bas. Cela vous permet d’orienter le coussin gonflable vers votre buste plutôt que vers votre tête et vers
votre cou.
Le siège doit être réglé de la manière recommandée ci-dessus par la NHTSA, tout
en gardant le contrôle des pédales et du volant, ainsi que la vue sur les commandes
du tableau de bord.
GX460_OM_OM60F68D_(D).book Page 39 Tuesday, June 21, 2016 1:17 PM

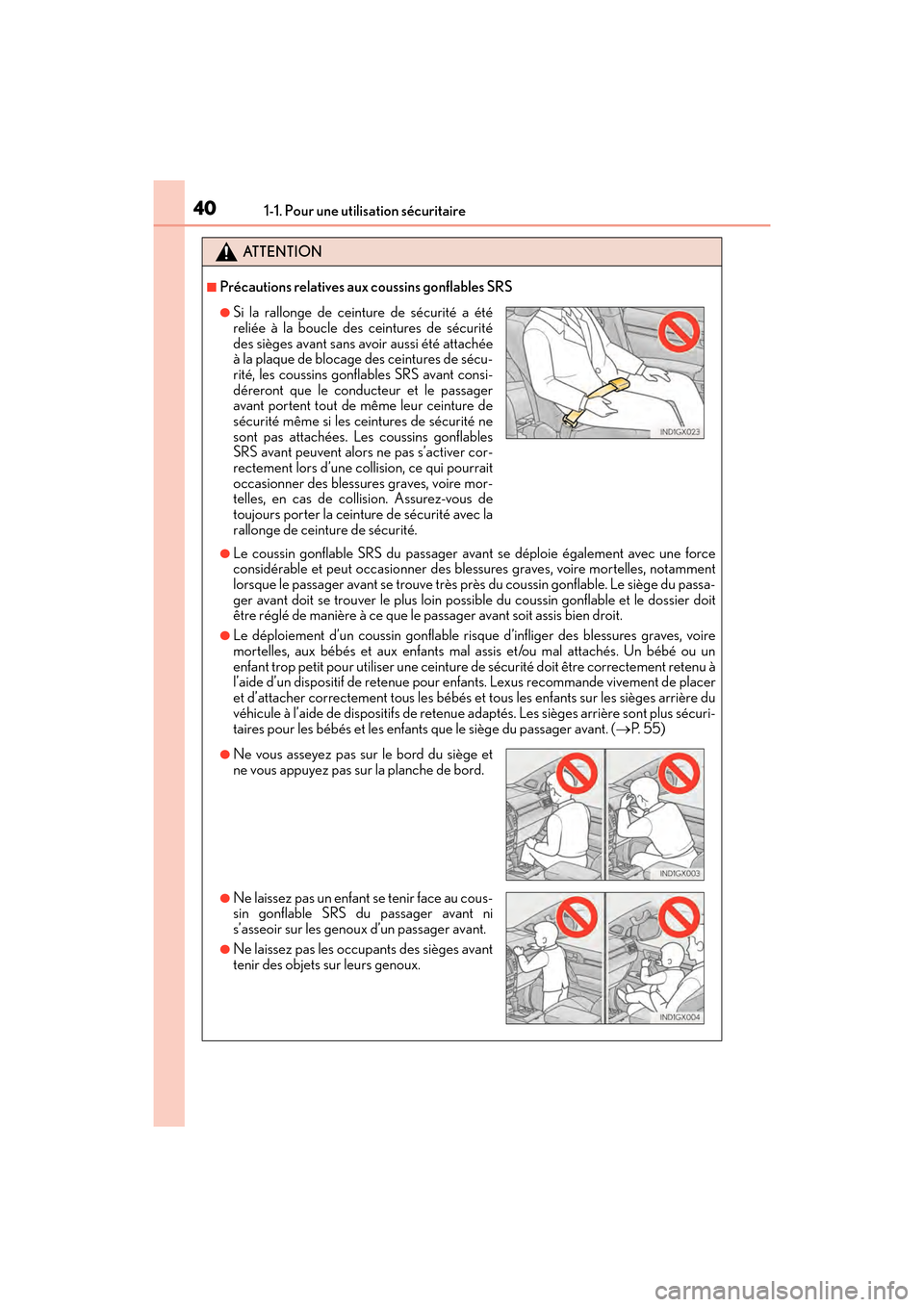

Page 42 of 636
401-1. Pour une utilisation sécuritaire
GX 460 _O M_ OM6 0F 6 8D _ (D )
ATTENTION
■Précautions relatives aux coussins gonflables SRS
●Le coussin gonflable SRS du passager avant se déploie également avec une force
considérable et peut occasionner des blessures graves, voire mortelles, notamment
lorsque le passager avant se trouve très près du coussin gonflable. Le siège du passa-
ger avant doit se trouver le plus loin possible du coussin gonflable et le dossier doit
être réglé de manière à ce que le passager avant soit assis bien droit.
●Le déploiement d’un coussin gonflable risque d’infliger des blessures graves, voire
mortelles, aux bébés et aux enfants mal assis et/ou mal attachés. Un bébé ou un
enfant trop petit pour utiliser une ceinture de sécurité doit être correctement retenu à
l’aide d’un dispositif de retenue pour enfants. Lexus recommande vivement de placer
et d’attacher correctement tous les bébés et tous les enfants sur les sièges arrière du
véhicule à l’aide de dispositifs de retenue ad aptés. Les sièges arrière sont plus sécuri-
taires pour les bébés et les enfants que le siège du passager avant. ( →P. 5 5 )
●Si la rallonge de ceinture de sécurité a été
reliée à la boucle des ceintures de sécurité
des sièges avant sans avoir aussi été attachée
à la plaque de blocage des ceintures de sécu-
rité, les coussins gonflables SRS avant consi-
déreront que le conducteur et le passager
avant portent tout de même leur ceinture de
sécurité même si les ceintures de sécurité ne
sont pas attachées. Les coussins gonflables
SRS avant peuvent alors ne pas s’activer cor-
rectement lors d’une collision, ce qui pourrait
occasionner des blessures graves, voire mor-
telles, en cas de collision. Assurez-vous de
toujours porter la ceinture de sécurité avec la
rallonge de ceinture de sécurité.
●Ne vous asseyez pas sur le bord du siège et
ne vous appuyez pas sur la planche de bord.
●Ne laissez pas un enfant se tenir face au cous-
sin gonflable SRS du passager avant ni
s’asseoir sur les genoux d’un passager avant.
●Ne laissez pas les occupants des sièges avant
tenir des objets sur leurs genoux.
GX460_OM_OM60F68D_(D).book Page 40 Tuesday, June 21, 2016 1:17 PM

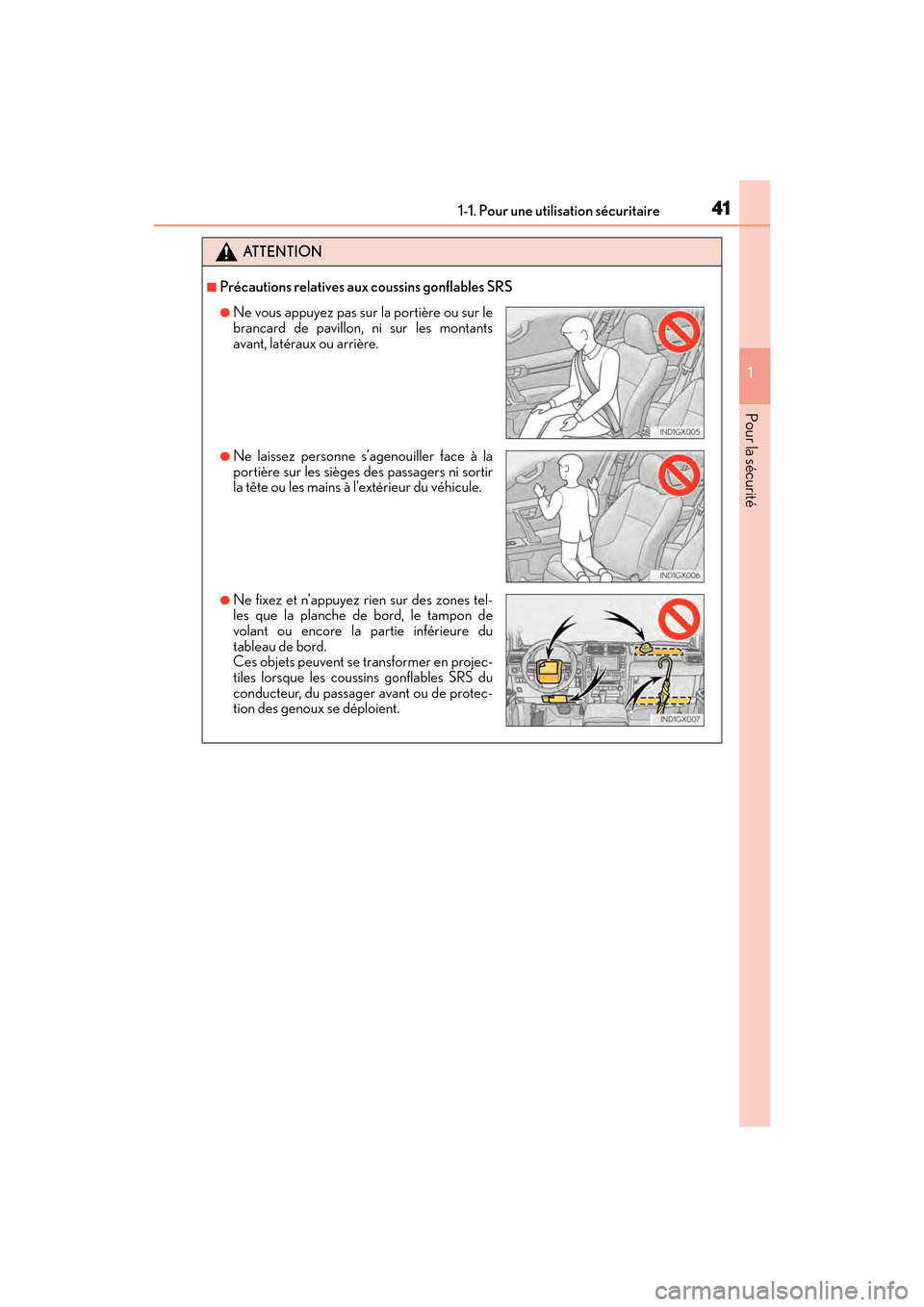

Page 43 of 636
411-1. Pour une utilisation sécuritaire
GX 460 _O M_ OM6 0F 6 8D _ (D )
1
Pour la sécurité
ATTENTION
■Précautions relatives aux coussins gonflables SRS
●Ne vous appuyez pas sur la portière ou sur le
brancard de pavillon, ni sur les montants
avant, latéraux ou arrière.
●Ne laissez personne s’agenouiller face à la
portière sur les sièges des passagers ni sortir
la tête ou les mains à l’extérieur du véhicule.
●Ne fixez et n’appuyez rien sur des zones tel-
les que la planche de bord, le tampon de
volant ou encore la partie inférieure du
tableau de bord.
Ces objets peuvent se transformer en projec-
tiles lorsque les coussins gonflables SRS du
conducteur, du passager avant ou de protec-
tion des genoux se déploient.
GX460_OM_OM60F68D_(D).book Page 41 Tuesday, June 21, 2016 1:17 PM

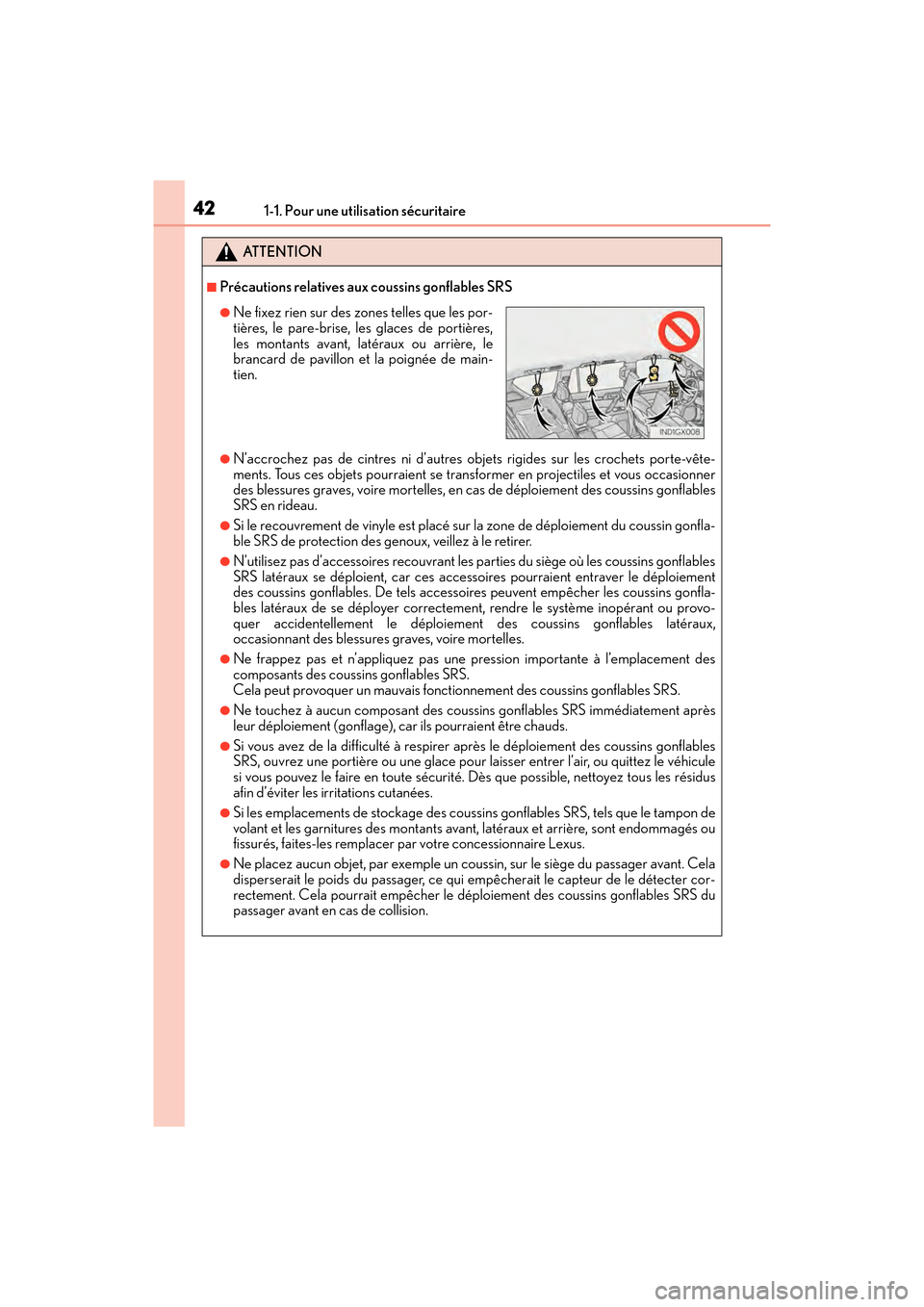

Page 44 of 636
421-1. Pour une utilisation sécuritaire
GX 460 _O M_ OM6 0F 6 8D _ (D )
ATTENTION
■Précautions relatives aux coussins gonflables SRS
●N’accrochez pas de cintres ni d’autres objets rigides sur les crochets porte-vête-
ments. Tous ces objets pourraient se tran sformer en projectiles et vous occasionner
des blessures graves, voire mortelles, en cas de déploiement des coussins gonflables
SRS en rideau.
●Si le recouvrement de vinyle est placé sur la zone de déploiement du coussin gonfla-
ble SRS de protection des genoux, veillez à le retirer.
●N’utilisez pas d’accessoires recouvrant les parties du siège où les coussins gonflables
SRS latéraux se déploient, car ces accessoires pourraient entraver le déploiement
des coussins gonflables. De tels accessoires peuvent empêcher les coussins gonfla-
bles latéraux de se déployer correctement, rendre le système inopérant ou provo-
quer accidentellement le déploiemen t des coussins gonflables latéraux,
occasionnant des blessures graves, voire mortelles.
●Ne frappez pas et n’appliquez pas une pression importante à l’emplacement des
composants des coussins gonflables SRS.
Cela peut provoquer un mauvais fonctionnement des coussins gonflables SRS.
●Ne touchez à aucun composant des coussi ns gonflables SRS immédiatement après
leur déploiement (gonflage), car ils pourraient être chauds.
●Si vous avez de la difficulté à respirer après le déploiement des coussins gonflables
SRS, ouvrez une portière ou une glace pour laisser entrer l’air, ou quittez le véhicule
si vous pouvez le faire en toute sécurité. Dès que possible, nettoyez tous les résidus
afin d’éviter les irritations cutanées.
●Si les emplacements de stockage des coussins gonflables SRS, tels que le tampon de
volant et les garnitures des montants avant, latéraux et arrière, sont endommagés ou
fissurés, faites-les remplacer par votre concessionnaire Lexus.
●Ne placez aucun objet, par exemple un coussin, sur le siège du passager avant. Cela
disperserait le poids du passager, ce qui empêcherait le capteur de le détecter cor-
rectement. Cela pourrait empêcher le dé ploiement des coussins gonflables SRS du
passager avant en cas de collision.
●Ne fixez rien sur des zones telles que les por-
tières, le pare-brise, les glaces de portières,
les montants avant, latéraux ou arrière, le
brancard de pavillon et la poignée de main-
tien.
GX460_OM_OM60F68D_(D).book Page 42 Tuesday, June 21, 2016 1:17 PM

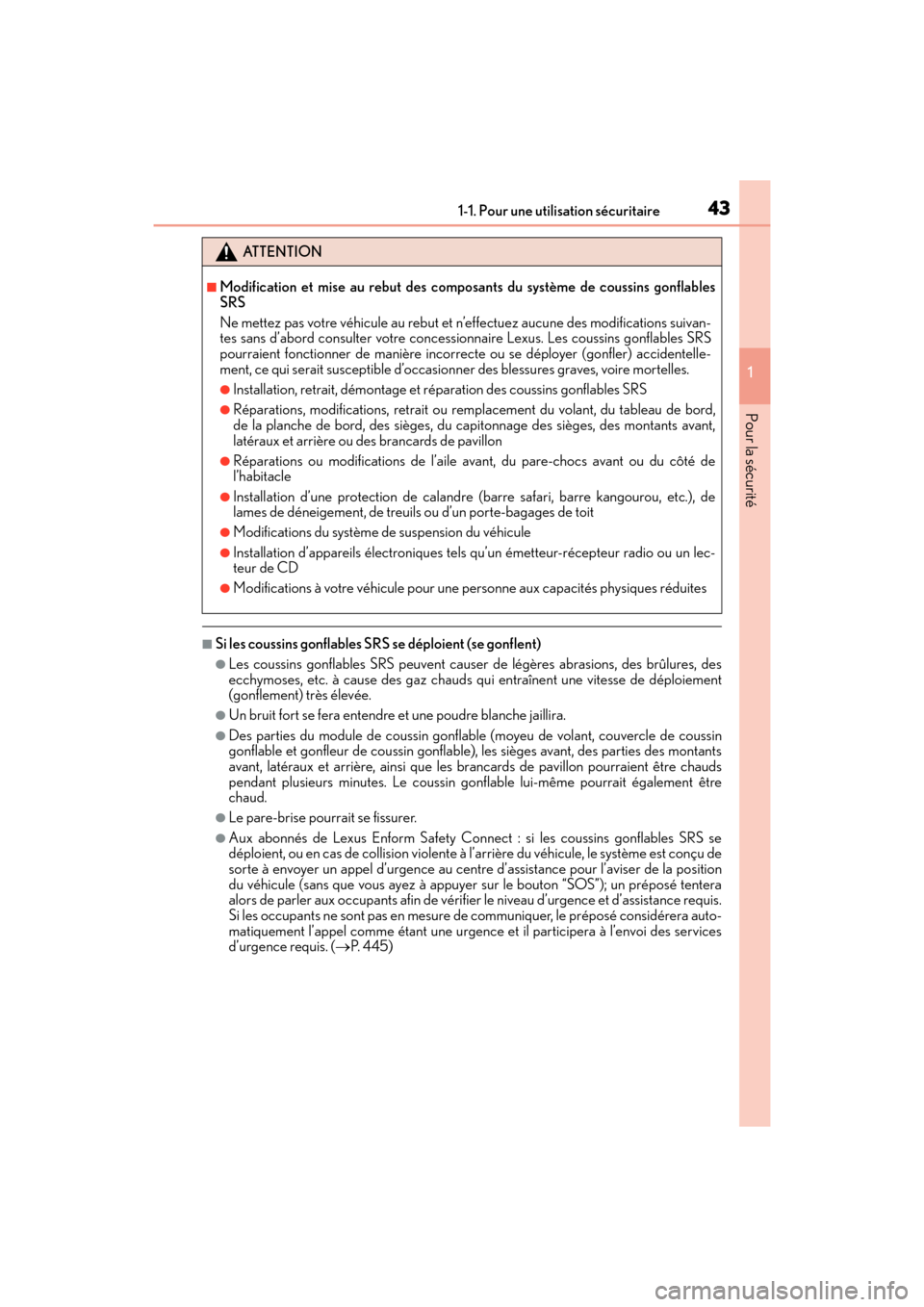

Page 45 of 636
431-1. Pour une utilisation sécuritaire
GX 460 _O M_ OM6 0F 6 8D _ (D )
1
Pour la sécurité
■Si les coussins gonflables SR S se déploient (se gonflent)
●Les coussins gonflables SRS peuvent causer de légères abrasions, des brûlures, des
ecchymoses, etc. à cause des gaz chauds qu i entraînent une vitesse de déploiement
(gonflement) très élevée.
●Un bruit fort se fera entendre et une poudre blanche jaillira.
●Des parties du module de coussin gonflable (moyeu de volant, couvercle de coussin
gonflable et gonfleur de cous sin gonflable), les sièges avant, des parties des montants
avant, latéraux et arrière, ainsi que les brancards de pavillon pourraient être chauds
pendant plusieurs minutes. Le coussin go nflable lui-même pourrait également être
chaud.
●Le pare-brise pourrait se fissurer.
●Aux abonnés de Lexus Enform Safety Connect : si les coussins gonflables SRS se
déploient, ou en cas de collision violente à l’arrière du véhicule, le système est conçu de
sorte à envoyer un appel d’urgence au centre d’assistance pour l’aviser de la position
du véhicule (sans que vous ayez à appuyer sur le bouton “SOS”); un préposé tentera
alors de parler aux occupants afin de vérifier le niveau d’urgence et d’assistance requis.
Si les occupants ne sont pas en mesure de communiquer, le préposé considérera auto-
matiquement l’appel comme étant une urgence et il participera à l’envoi des services
d’urgence requis. ( →P. 4 4 5 )
ATTENTION
■Modification et mise au rebut des composants du système de coussins gonflables
SRS
Ne mettez pas votre véhicule au rebut et n’effectuez aucune des modifications suivan-
tes sans d’abord consulter votre concessionnaire Lexus. Les coussins gonflables SRS
pourraient fonctionner de manière incorrecte ou se déployer (gonfler) accidentelle-
ment, ce qui serait susceptible d’occasionner des blessures graves, voire mortelles.
●Installation, retrait, démontage et réparation des coussins gonflables SRS
●Réparations, modifications, retrait ou remplacement du volant, du tableau de bord,
de la planche de bord, des sièges, du capitonnage des sièges, des montants avant,
latéraux et arrière ou des brancards de pavillon
●Réparations ou modifications de l’aile avant, du pare-chocs avant ou du côté de
l’habitacle
●Installation d’une protection de calandre (barre safari, barre kangourou, etc.), de
lames de déneigement, de treuils ou d’un porte-bagages de toit
●Modifications du système de suspension du véhicule
●Installation d’appareils électroniques tels qu’un émetteur-récepteur radio ou un lec-
teur de CD
●Modifications à votre véhicule pour une personne aux capacités physiques réduites
GX460_OM_OM60F68D_(D).book Page 43 Tuesday, June 21, 2016 1:17 PM

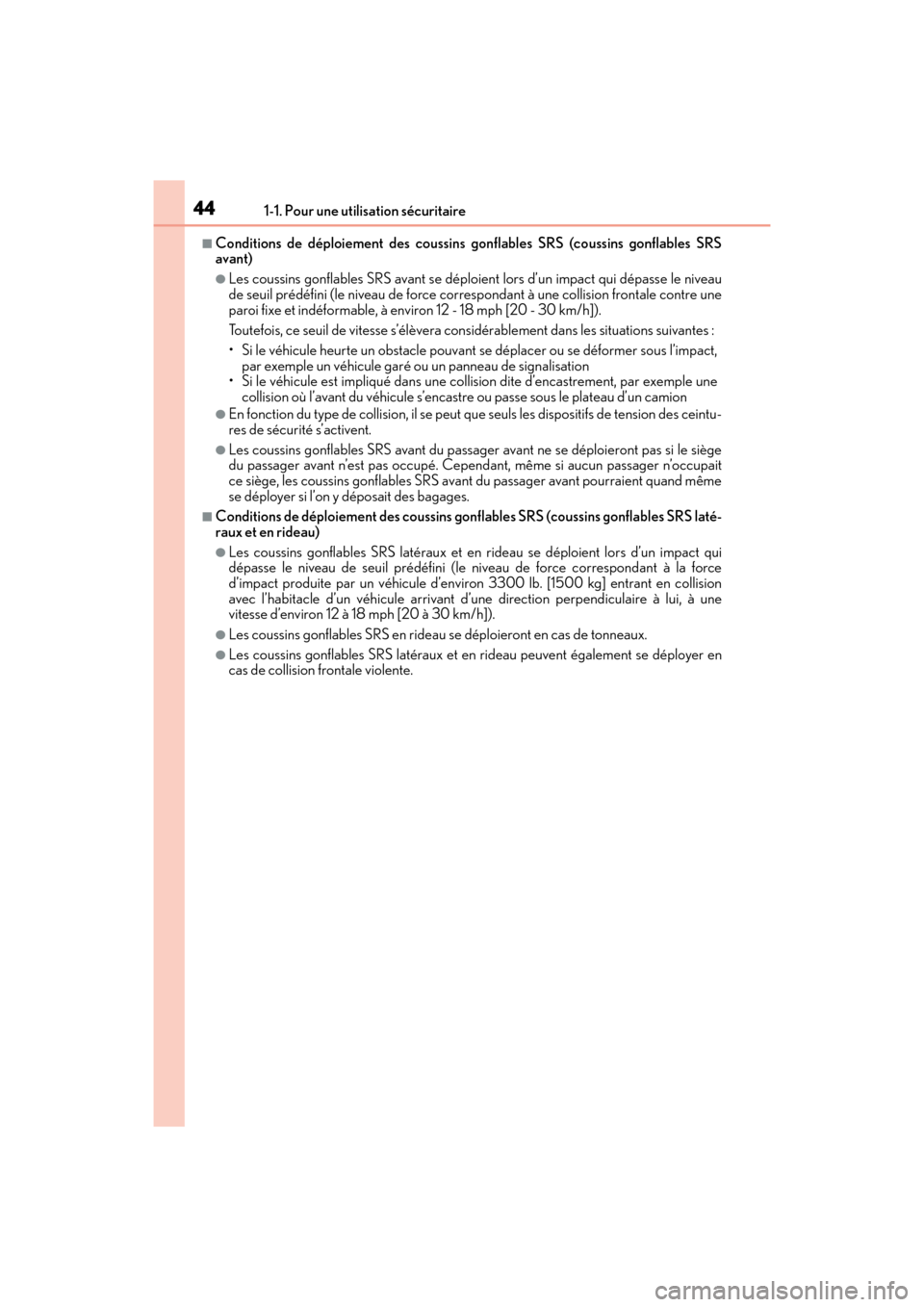

Page 46 of 636
441-1. Pour une utilisation sécuritaire
GX 460 _O M_ OM6 0F 6 8D _ (D )
■Conditions de déploiement des coussins gonflables SRS (coussins gonflables SRS
avant)
●Les coussins gonflables SRS avant se déploient lors d’un impact qui dépasse le niveau
de seuil prédéfini (le niveau de force correspondant à une collision frontale contre une
paroi fixe et indéformable, à environ 12 - 18 mph [20 - 30 km/h]).
Toutefois, ce seuil de vitesse s’élèvera cons idérablement dans les situations suivantes :
• Si le véhicule heurte un obstacle pouvant se déplacer ou se déformer sous l’impact,
par exemple un véhicule garé ou un panneau de signalisation
• Si le véhicule est impliqué dans une colli sion dite d’encastrement, par exemple une
collision où l’avant du véhicule s’encastre ou passe sous le plateau d’un camion
●En fonction du type de collision, il se peut que seuls les dispositifs de tension des ceintu-
res de sécurité s’activent.
●Les coussins gonflables SRS avant du passager avant ne se déploieront pas si le siège
du passager avant n’est pas occupé. Cependant, même si aucun passager n’occupait
ce siège, les coussins gonflables SRS avant du passager avant pourraient quand même
se déployer si l’on y déposait des bagages.
■Conditions de déploiement de s coussins gonflables SRS (coussins gonflables SRS laté-
raux et en rideau)
●Les coussins gonflables SRS latéraux et en rideau se déploient lors d’un impact qui
dépasse le niveau de seuil prédéfini (le niveau de force correspondant à la force
d’impact produite par un véhicule d’environ 3300 lb. [1500 kg] entrant en collision
avec l’habitacle d’un véhicule arrivant d’une direction perpendiculaire à lui, à une
vitesse d’environ 12 à 18 mph [20 à 30 km/h]).
●Les coussins gonflables SRS en rideau se déploieront en cas de tonneaux.
●Les coussins gonflables SRS latéraux et en rideau peuvent également se déployer en
cas de collision frontale violente.
GX460_OM_OM60F68D_(D).book Page 44 Tuesday, June 21, 2016 1:17 PM
Page 47 of 636
451-1. Pour une utilisation sécuritaire
GX 460 _O M_ OM6 0F 6 8D _ (D )
1
Pour la sécurité
■Circonstances susceptibles d’entraîner le déploiement (le gonflage) des coussins gon-
flables SRS, autres qu’une collision
Les coussins gonflables SRS avant et les coussins gonflables SRS latéraux et en rideau
peuvent aussi se déployer en cas de choc vi olent sur le soubassement de votre véhicule.
Le schéma illustre quelques exemples.
Les coussins gonflables SRS en rideau peuvent aussi se déployer dans les cas illustrés ci-
contre.
■Types de collisions susceptibles de ne pas entraîner le déploiement des coussins gon-
flables SRS (coussins gonflables SRS avant)
Les coussins gonflables SRS avant ne se déploient généralement pas si le véhicule est
impliqué dans une collision latérale ou arrière, s’il fait des tonneaux ou en cas de collision
frontale à faible vitesse. Toutefois, chaque fois qu’une collision, quelle qu’elle soit, provo-
que un ralentissement avant suffisant du véhi cule, les coussins gonflables SRS avant peu-
vent se déployer.
●Heurter une bordure, un trottoir ou une sur-
face dure
●Passer au-dessus d’un trou profond ou y tom-
ber
●Subir une réception brutale ou une chute
●L’angle de renversement du véhicule est mar-
ginal
●Le véhicule dérape et heurte une bordure de
trottoir
●Collision latérale
●Collision arrière
●Tonneaux
GX460_OM_OM60F68D_(D).book Page 45 Tuesday, June 21, 2016 1:17 PM
Page 48 of 636
461-1. Pour une utilisation sécuritaire
GX 460 _O M_ OM6 0F 6 8D _ (D )

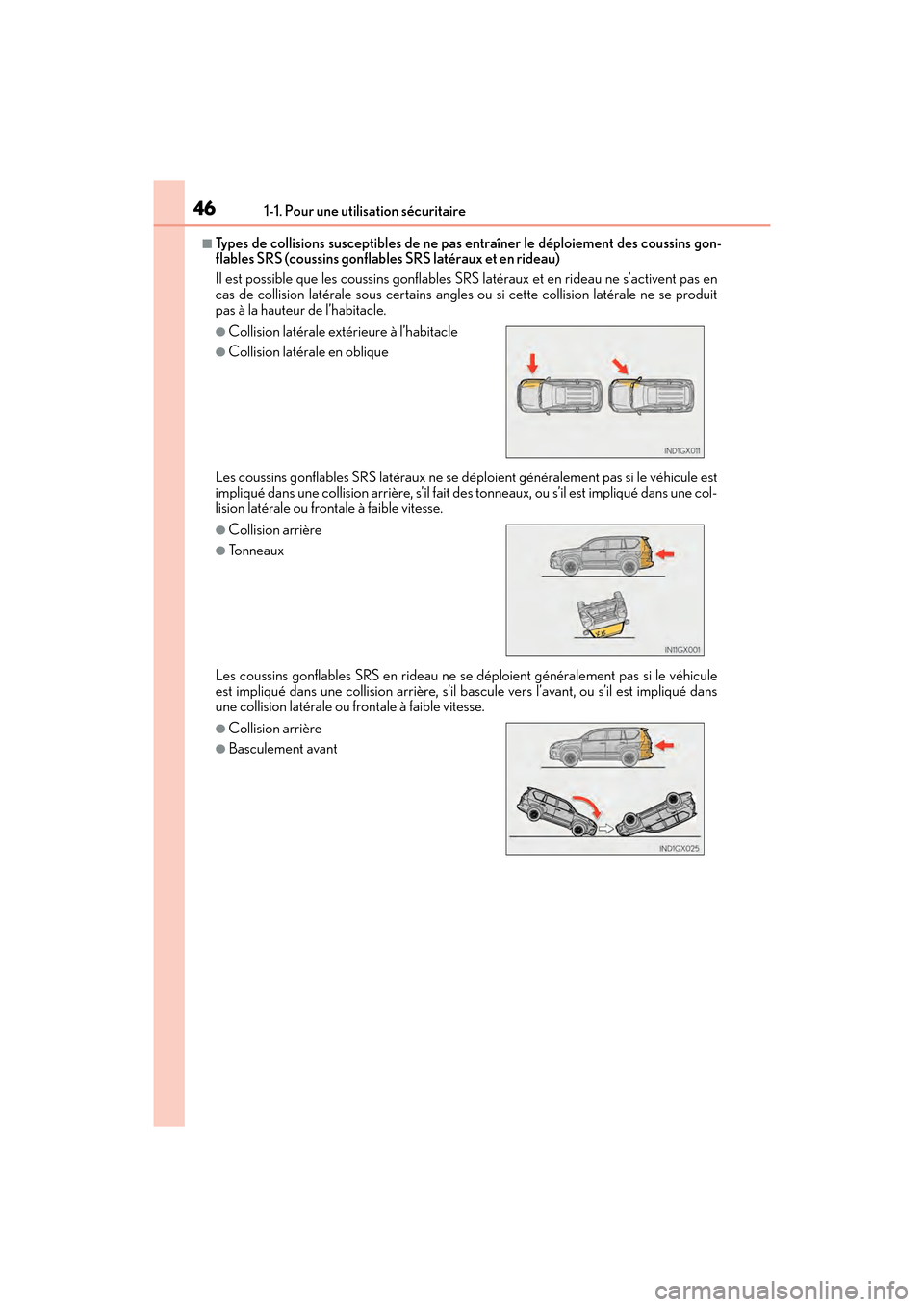

■Types de collisions susceptibles de ne pas entraîner le déploiement des coussins gon-
flables SRS (coussins gonflables SRS latéraux et en rideau)
Il est possible que les coussins gonflables SRS latéraux et en rideau ne s’activent pas en
cas de collision latérale sous certains angles ou si cette collision latérale ne se produit
pas à la hauteur de l’habitacle.
Les coussins gonflables SRS latéraux ne se déploient généralement pas si le véhicule est
impliqué dans une collision arrière, s’il fait des tonneaux, ou s’il est impliqué dans une col-
lision latérale ou frontale à faible vitesse.
Les coussins gonflables SRS en rideau ne se déploient généralement pas si le véhicule
est impliqué dans une collision arrière, s’il bascule vers l’avant, ou s’il est impliqué dans
une collision latérale ou frontale à faible vitesse.
●Collision latérale extérieure à l’habitacle
●Collision latérale en oblique
●Collision arrière
●Tonneaux
●Collision arrière
●Basculement avant
GX460_OM_OM60F68D_(D).book Page 46 Tuesday, June 21, 2016 1:17 PM
Page 49 of 636
471-1. Pour une utilisation sécuritaire
GX 460 _O M_ OM6 0F 6 8D _ (D )
1
Pour la sécurité

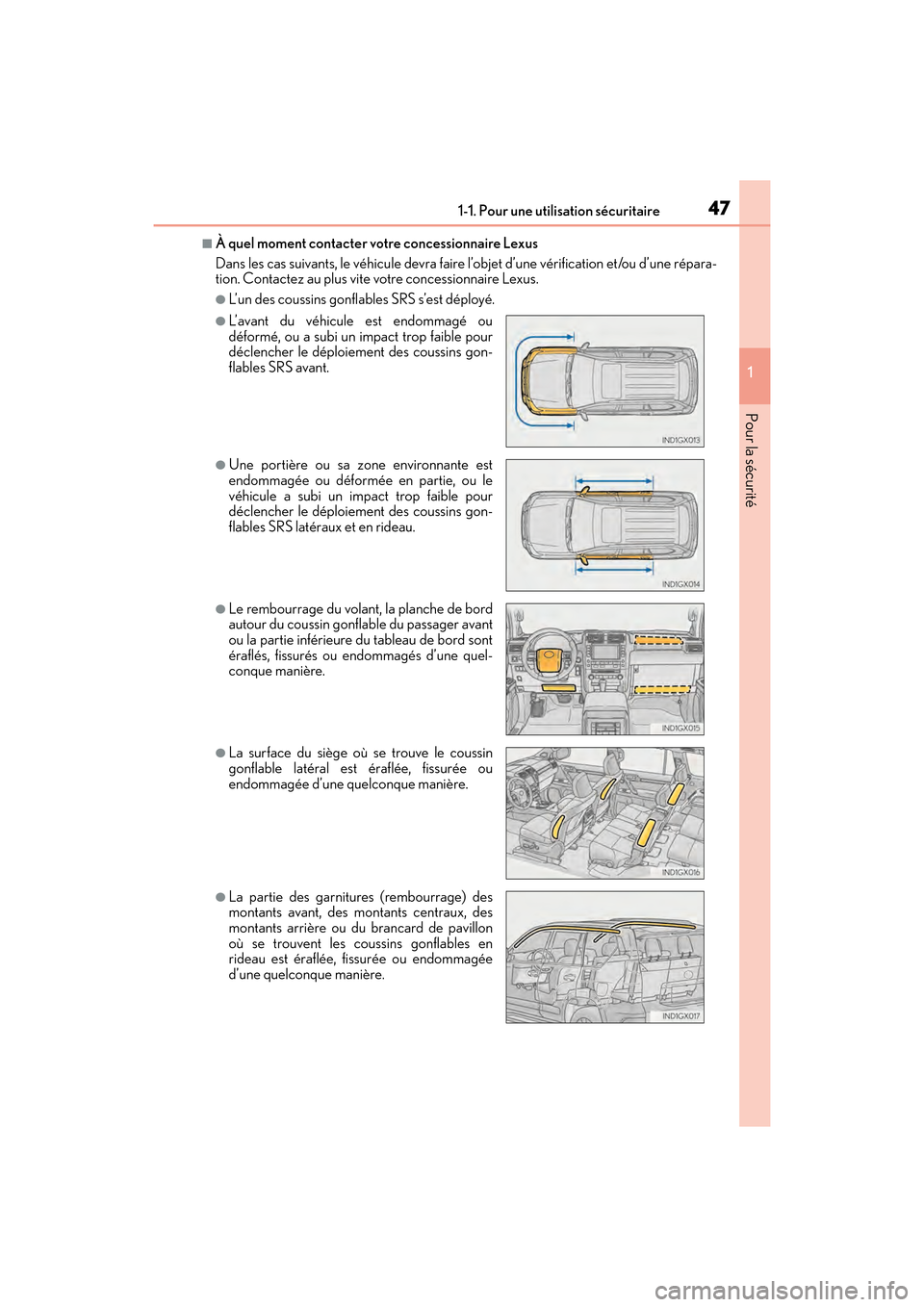

■À quel moment contacter votre concessionnaire Lexus
Dans les cas suivants, le véhicule devra faire l’objet d’une vérification et/ou d’une répara-
tion. Contactez au plus vite votre concessionnaire Lexus.
●L’un des coussins gonflables SRS s’est déployé.
●L’avant du véhicule est endommagé ou
déformé, ou a subi un impact trop faible pour
déclencher le déploiement des coussins gon-
flables SRS avant.
●Une portière ou sa zone environnante est
endommagée ou déformée en partie, ou le
véhicule a subi un impact trop faible pour
déclencher le déploiement des coussins gon-
flables SRS latéraux et en rideau.
●Le rembourrage du volant, la planche de bord
autour du coussin gonflable du passager avant
ou la partie inférieure du tableau de bord sont
éraflés, fissurés ou endommagés d’une quel-
conque manière.
●La surface du siège où se trouve le coussin
gonflable latéral est éraflée, fissurée ou
endommagée d’une quelconque manière.
●La partie des garnitures (rembourrage) des
montants avant, des montants centraux, des
montants arrière ou du brancard de pavillon
où se trouvent les coussins gonflables en
rideau est éraflée, fissurée ou endommagée
d’une quelconque manière.
GX460_OM_OM60F68D_(D).book Page 47 Tuesday, June 21, 2016 1:17 PM
Page 50 of 636
481-1. Pour une utilisation sécuritaire
GX 460 _O M_ OM6 0F 6 8D _ (D )

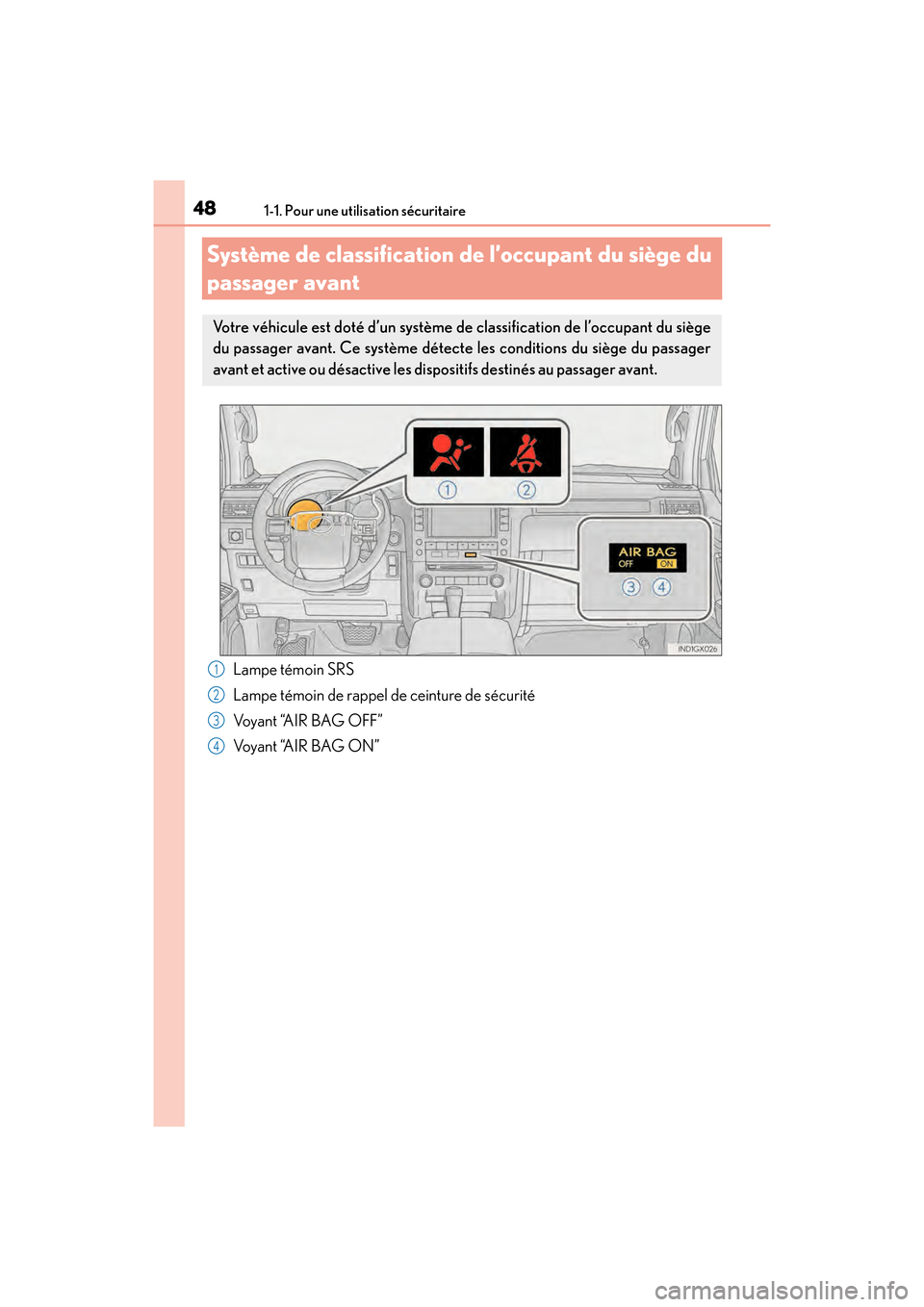

Système de classification de l’occupant du siège du
passager avant
Votre véhicule est doté d’un système de classification de l’occupant du siège
du passager avant. Ce système détecte les conditions du siège du passager
avant et active ou désactive les dispositifs destinés au passager avant.
Lampe témoin SRS
Lampe témoin de rappel de ceinture de sécurité
Voyant “AIR BAG OFF”
Voyant “AIR BAG ON”1
2
3
4
GX460_OM_OM60F68D_(D).book Page 48 Tuesday, June 21, 2016 1:17 PM
