Page 571 of 712

5717-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D90K)

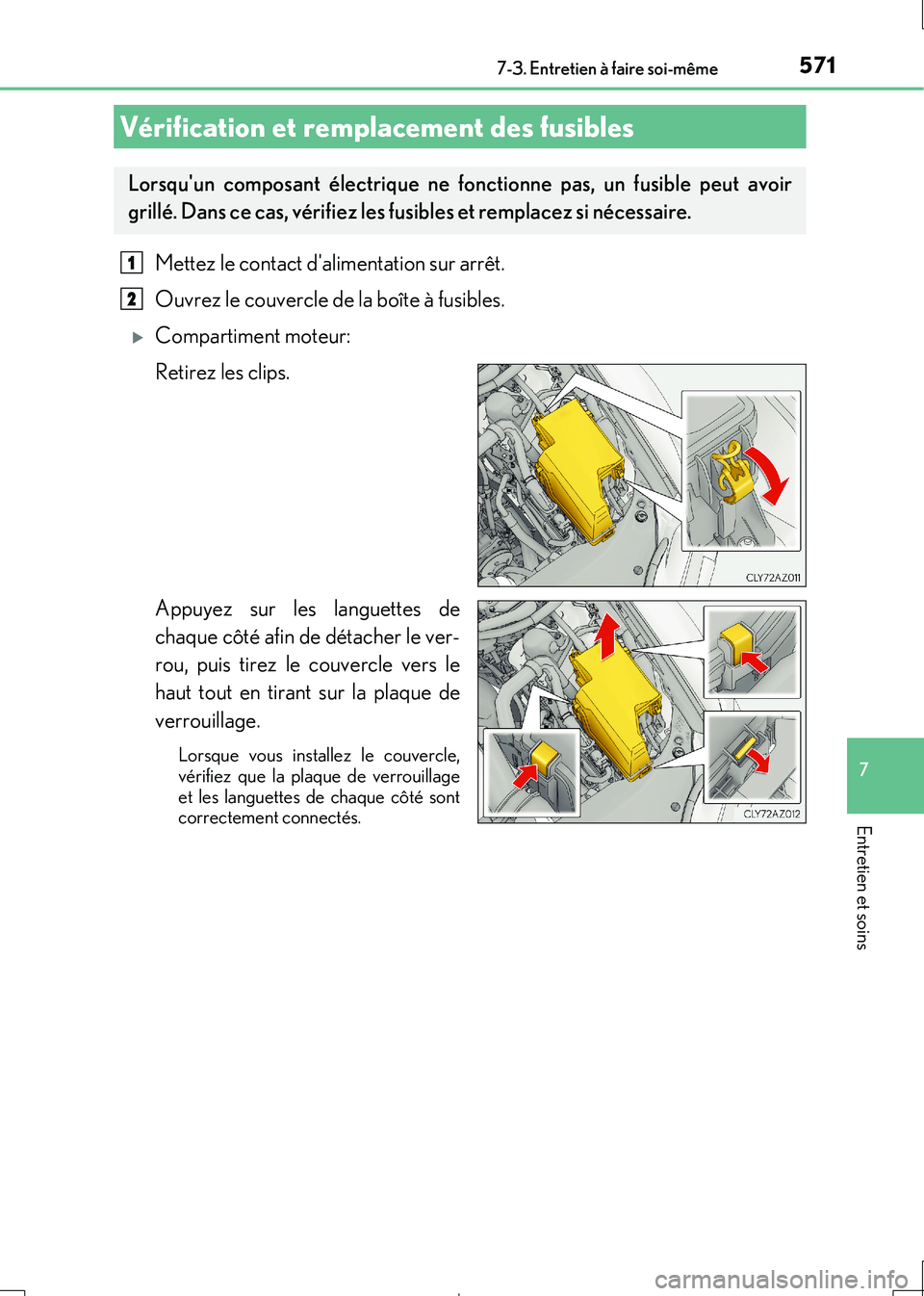

Mettez le contact d'alimentation sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur:
Retirez les clips.
Appuyez sur les languettes de
chaque côté afin de détacher le ver-
rou, puis tirez le couvercle vers le
haut tout en tirant sur la plaque de
verrouillage.
Lorsque vous installez le couvercle,
vérifiez que la plaque de verrouillage et les languettes de chaque côté sontcorrectement connectés.
Vérification et remplacement des fusibles
Lorsqu'un composant électrique ne fonctionne pas, un fusible peut avoir
grillé. Dans ce cas, vérifiez les fu sibles et remplacez si nécessaire.
1
2
Page 572 of 712

5727-3. Entretien à faire soi-même
IS300h_EK(OM53D90K)

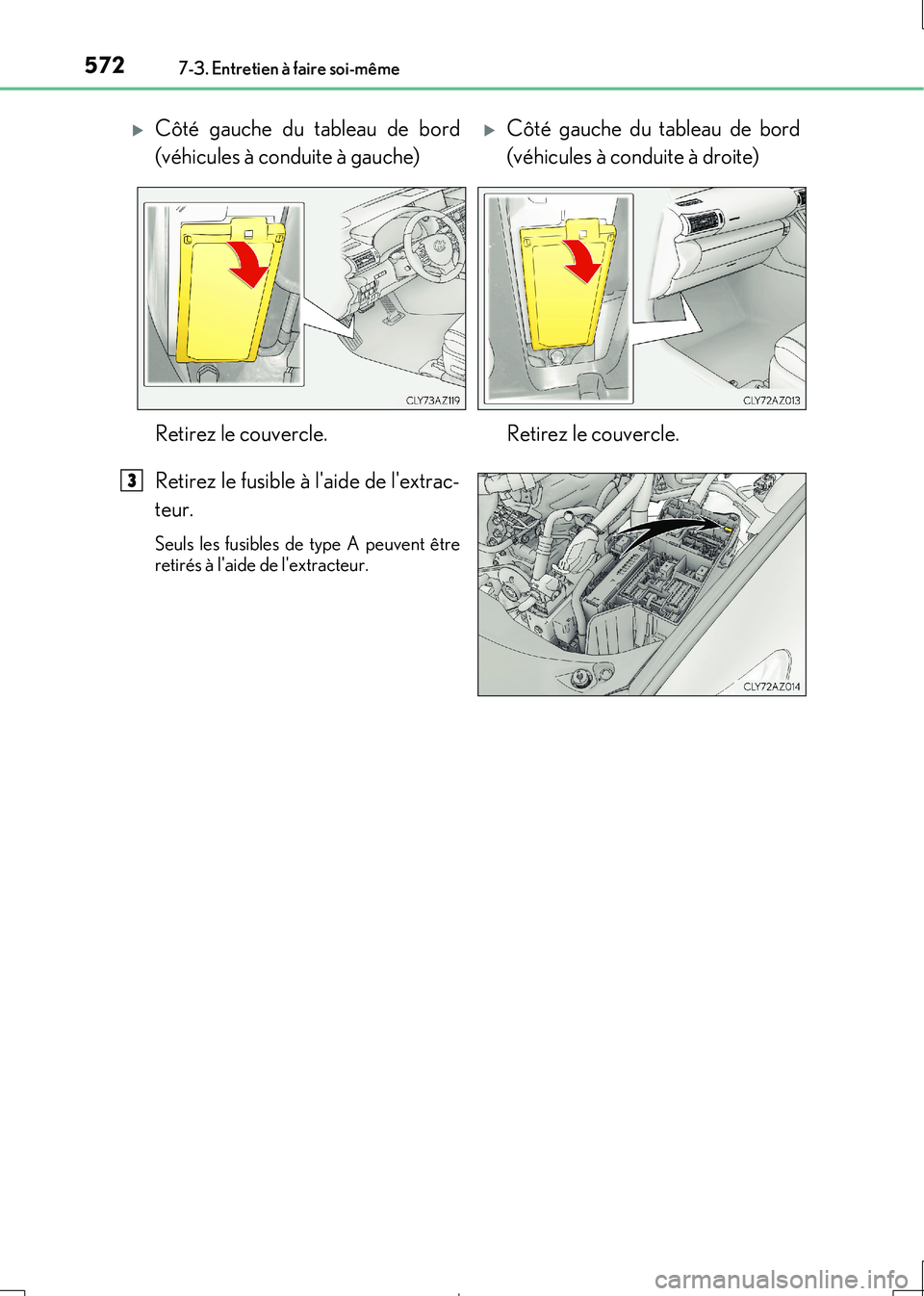

Retirez le fusible à l'aide de l'extrac-
teur.
Seuls les fusibles de type A peuvent être
retirés à l'aide de l'extracteur.
Côté gauche du tableau de bord
(véhicules à conduite à gauche)
Côté gauche du tableau de bord
(véhicules à conduite à droite)
Retirez le couvercle. Retirez le couvercle.
3
Page 573 of 712

5737-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D90K)

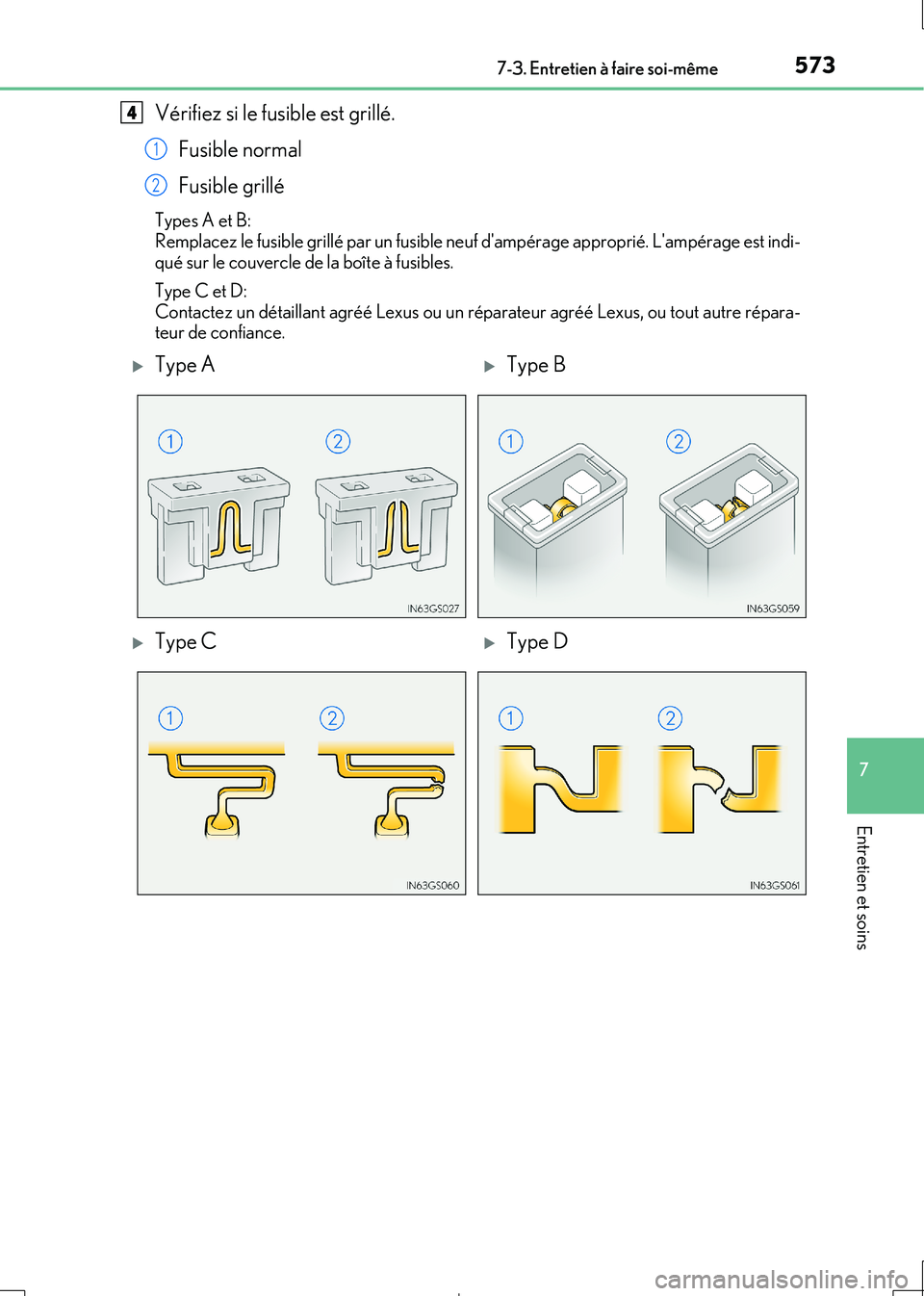

Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Types A et B:
Remplacez le fusible grillé par un fusible neuf d'ampérage approprié. L'ampérage est indi- qué sur le couvercle de la boîte à fusibles.
Type C et D: Contactez un détaillant agréé Lexus ou un réparateur agréé Lexus, ou tout autre répara-teur de confiance.
4
1
2
Type AType B
Type CType D
Page 574 of 712

5747-3. Entretien à faire soi-même
IS300h_EK(OM53D90K)

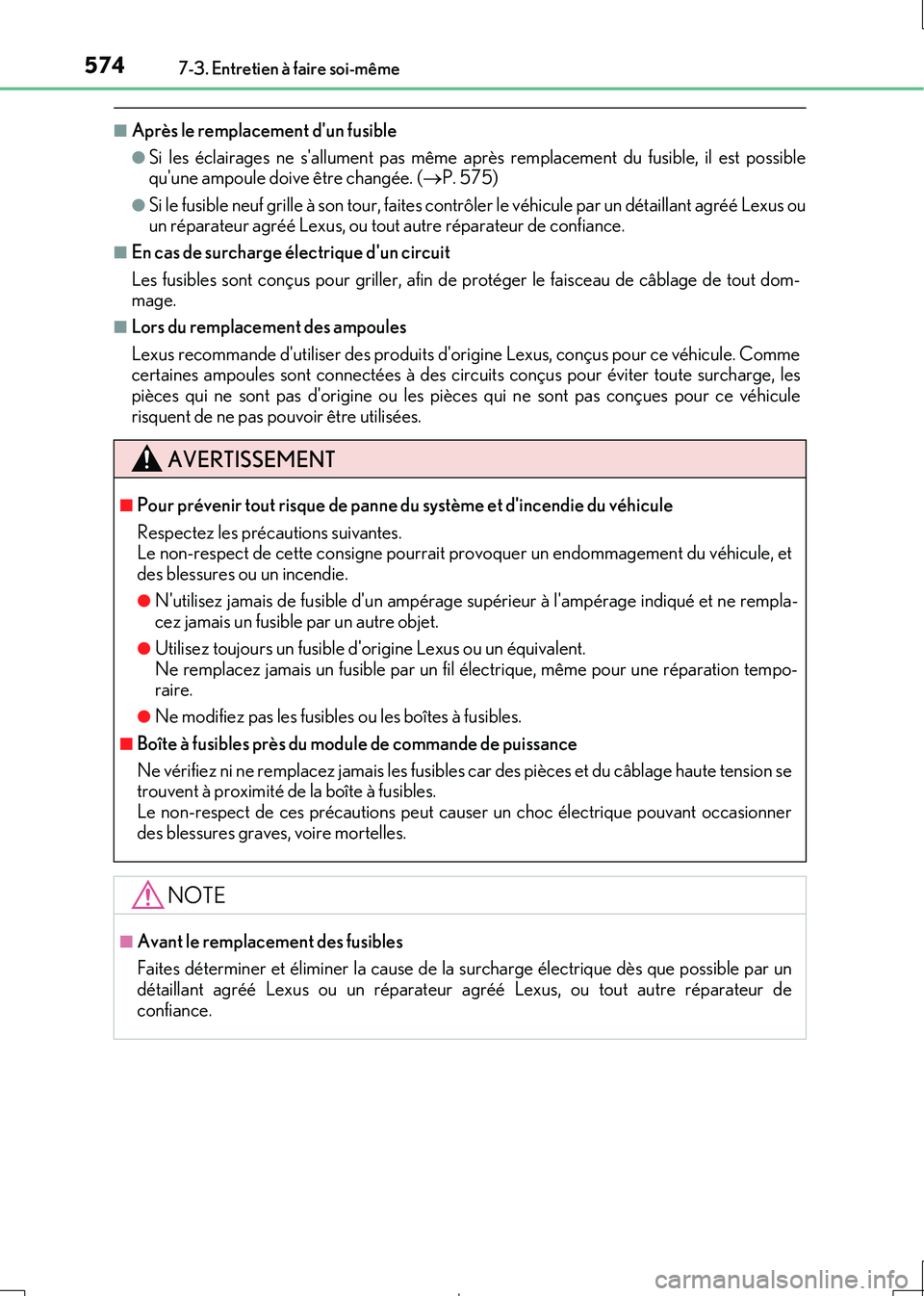

■Après le remplacement d'un fusible
●Si les éclairages ne s'allument pas même après remplacement du fusible, il est possible qu'une ampoule doive être changée. ( P. 575)
●Si le fusible neuf grille à son tour, faites contrôler le véhicule par un détaillant agréé Lexus ou un réparateur agréé Lexus, ou tout autre réparateur de confiance.
■En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage de tout dom- mage.
■Lors du remplacement des ampoules
Lexus recommande d'utiliser des produits d'origine Lexus, conçus pour ce véhicule. Comme certaines ampoules sont connectées à des circui ts conçus pour éviter toute surcharge, les pièces qui ne sont pas d'origine ou les pièces qui ne sont pas conçues pour ce véhicule
risquent de ne pas pouvoir être utilisées.
AVERTISSEMENT
■Pour prévenir tout risque de panne du système et d'incendie du véhicule
Respectez les précautions suivantes. Le non-respect de cette consigne pourrait provoquer un endommagement du véhicule, etdes blessures ou un incendie.
●N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué et ne rempla-cez jamais un fusible par un autre objet.
●Utilisez toujours un fusible d'origine Lexus ou un équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation tempo- raire.
●Ne modifiez pas les fusibles ou les boîtes à fusibles.
■Boîte à fusibles près du module de commande de puissance
Ne vérifiez ni ne remplacez jamais les fusibles car des pièces et du câblage haute tension se trouvent à proximité de la boîte à fusibles.
Le non-respect de ces précautions peut causer un choc électrique pouvant occasionner des blessures graves, voire mortelles.
NOTE
■Avant le remplacement des fusibles
Faites déterminer et éliminer la cause de la surcharge électrique dès que possible par un
détaillant agréé Lexus ou un réparateur agréé Lexus, ou tout autre réparateur de confiance.
Page 575 of 712

5757-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D90K)

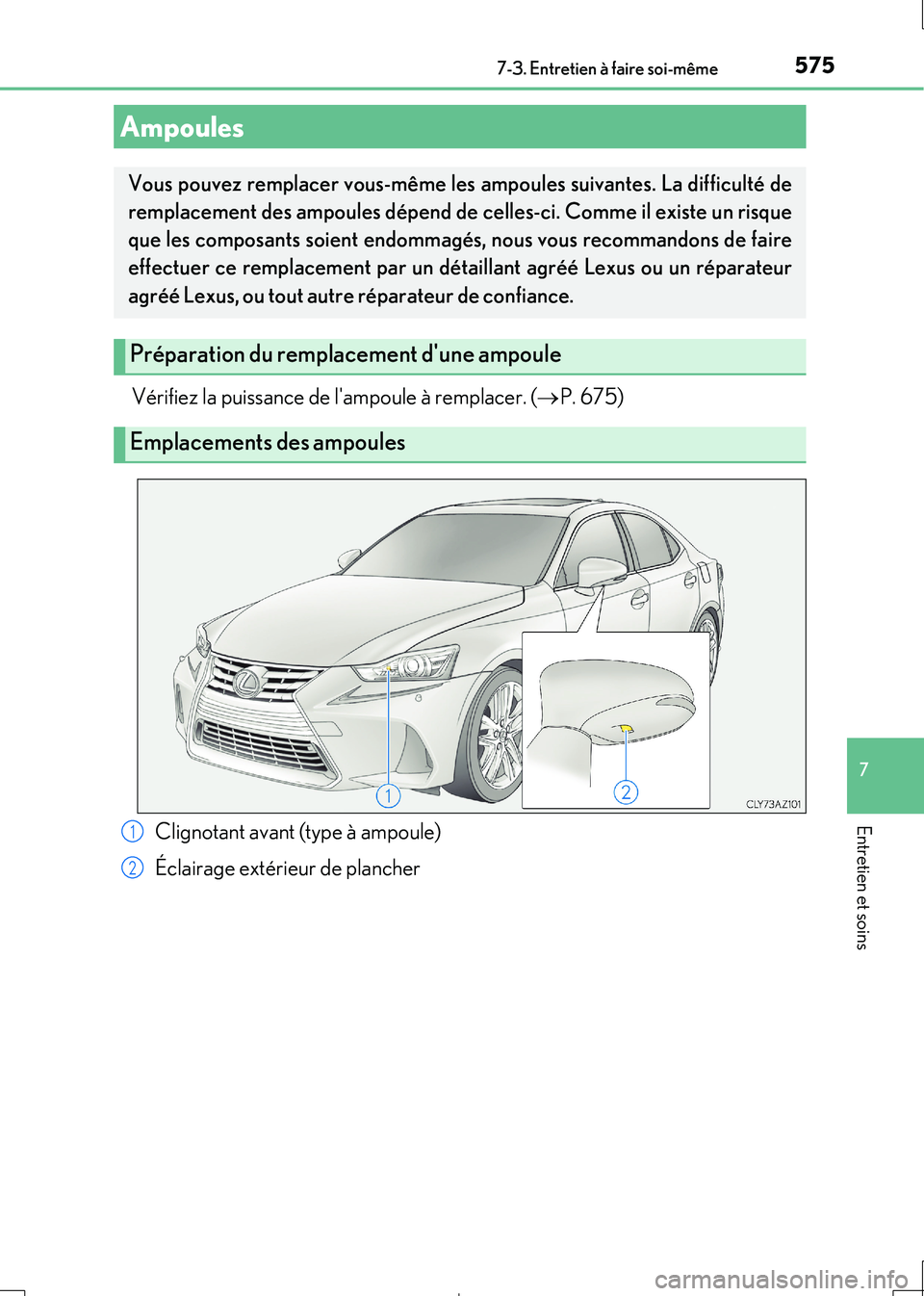

Vérifiez la puissance de l'ampoule à remplacer. (P. 675)
Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La difficulté de
remplacement des ampoules dépend de celles-ci. Comme il existe un risque
que les composants soient endommagés , nous vous recommandons de faire
effectuer ce remplacement par un dé taillant agréé Lexus ou un réparateur
agréé Lexus, ou tout autre réparateur de confiance.
Préparation du remplacement d'une ampoule
Emplacements des ampoules
Clignotant avant (type à ampoule)
Éclairage extérieur de plancher
1
2
Page 576 of 712

5767-3. Entretien à faire soi-même
IS300h_EK(OM53D90K)

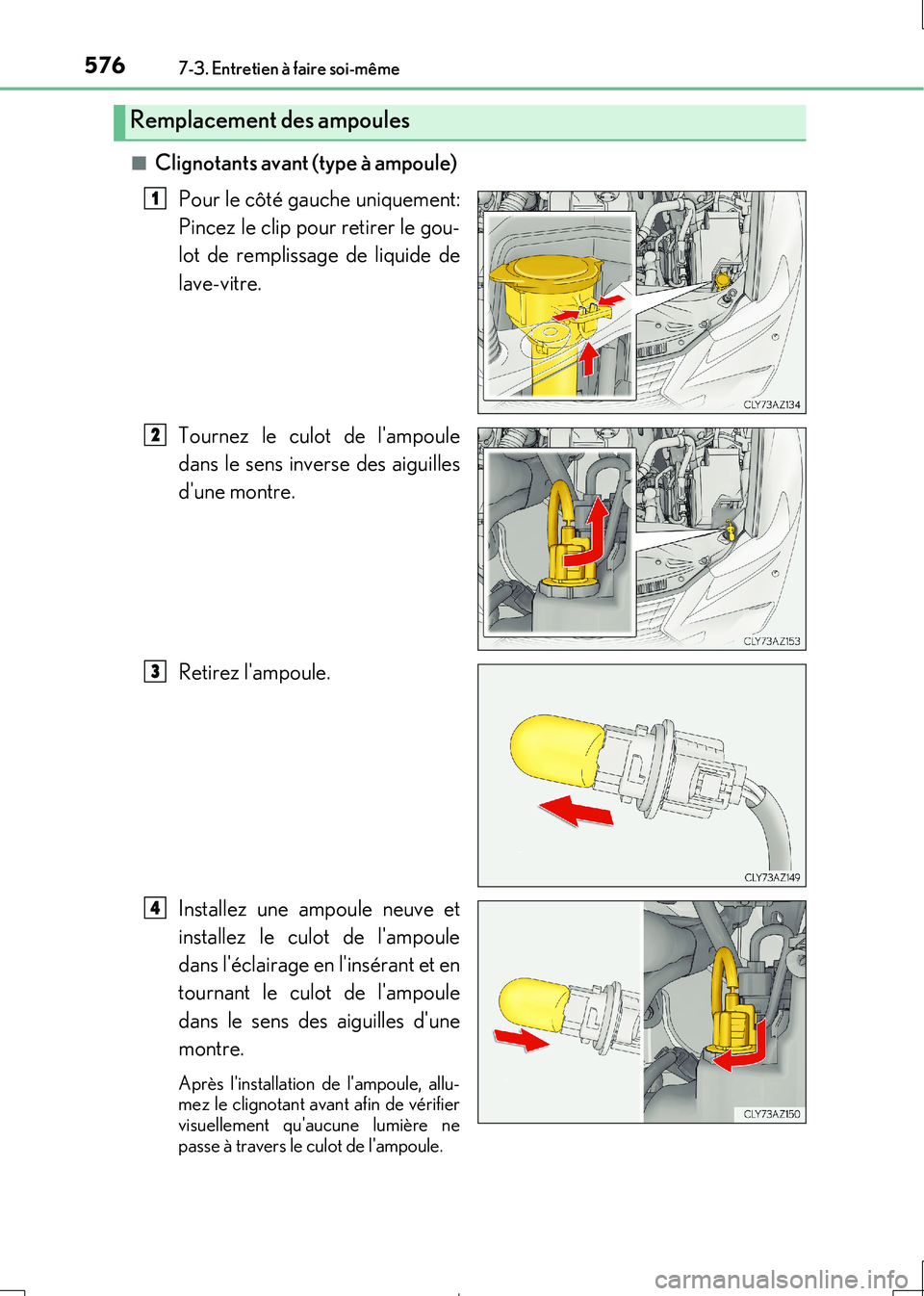

■Clignotants avant (type à ampoule)
Pour le côté gauche uniquement:
Pincez le clip pour retirer le gou-
lot de remplissage de liquide de
lave-vitre.
Tournez le culot de l'ampoule
dans le sens inverse des aiguilles
d'une montre.
Retirez l'ampoule.
Installez une ampoule neuve et
installez le culot de l'ampoule
dans l'éclairage en l'insérant et en
tournant le culot de l'ampoule
dans le sens des aiguilles d'une
montre.
Après l'installation de l'ampoule, allu- mez le clignotant avant afin de vérifiervisuellement qu'aucune lumière ne
passe à travers le culot de l'ampoule.
Remplacement des ampoules
1
2
3
4
Page 577 of 712

5777-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D90K)

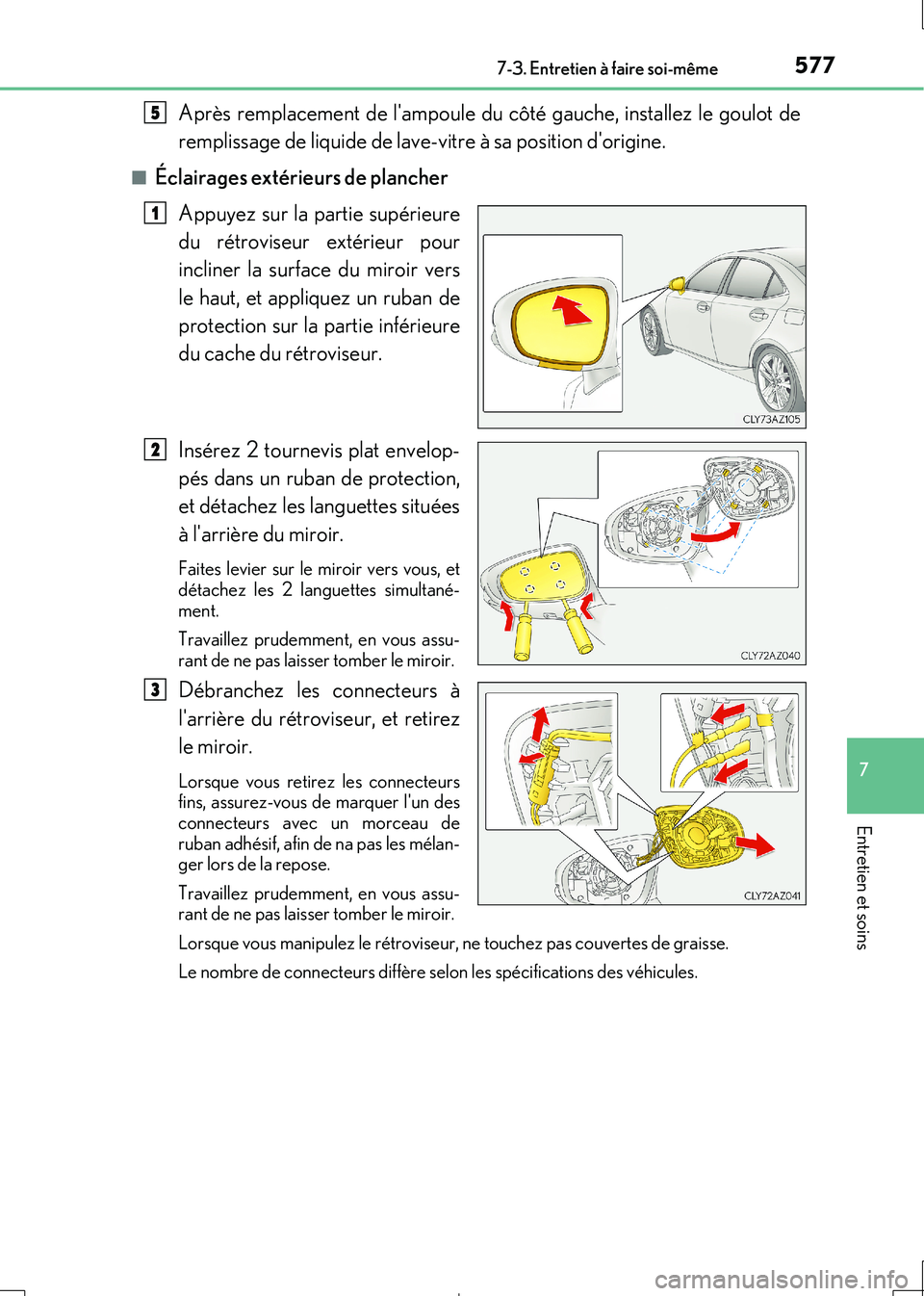

Après remplacement de l'ampoule du côté gauche, installez le goulot de
remplissage de liquide de lave-vitre à sa position d'origine.
■Éclairages extérieurs de plancher
Appuyez sur la partie supérieure
du rétroviseur extérieur pour
incliner la surface du miroir vers
le haut, et appliquez un ruban de
protection sur la partie inférieure
du cache du rétroviseur.
Insérez 2 tournevis plat envelop-
pés dans un ruban de protection,
et détachez les languettes situées
à l'arrière du miroir.
Faites levier sur le miroir vers vous, et
détachez les 2 languettes simultané- ment.
Travaillez prudemment, en vous assu- rant de ne pas laisser tomber le miroir.
Débranchez les connecteurs à
l'arrière du rétroviseur, et retirez
le miroir.
Lorsque vous retirez les connecteurs fins, assurez-vous de marquer l'un desconnecteurs avec un morceau de
ruban adhésif, afin de na pas les mélan- ger lors de la repose.
Travaillez prudemment, en vous assu- rant de ne pas laisser tomber le miroir.
Lorsque vous manipulez le rétroviseur, ne touchez pas couvertes de graisse.
Le nombre de connecteurs diffère selon les spécifications des véhicules.
5
1
2
3
Page 578 of 712

5787-3. Entretien à faire soi-même
IS300h_EK(OM53D90K)

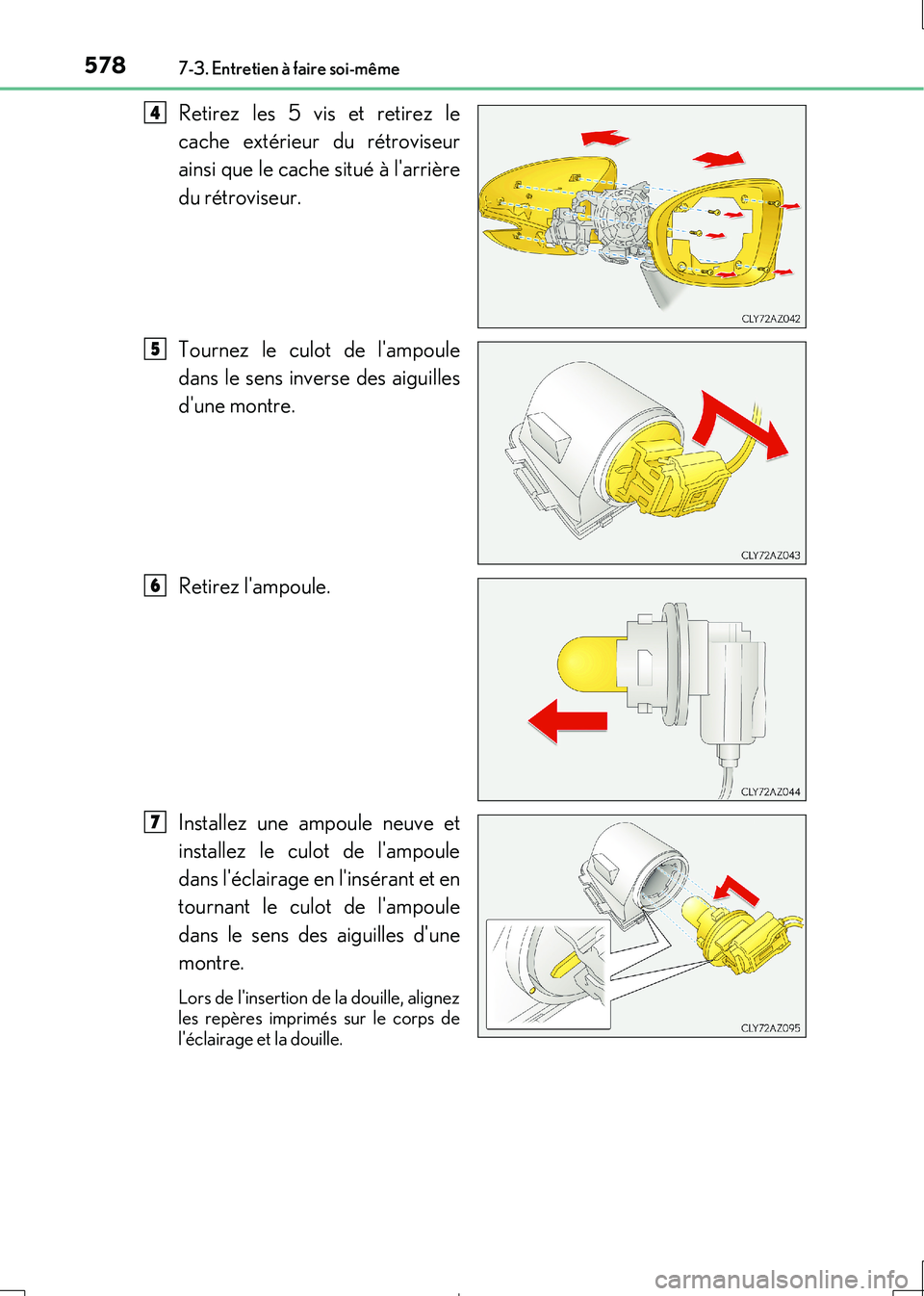

Retirez les 5 vis et retirez le
cache extérieur du rétroviseur
ainsi que le cache situé à l'arrière
du rétroviseur.
Tournez le culot de l'ampoule
dans le sens inverse des aiguilles
d'une montre.
Retirez l'ampoule.
Installez une ampoule neuve et
installez le culot de l'ampoule
dans l'éclairage en l'insérant et en
tournant le culot de l'ampoule
dans le sens des aiguilles d'une
montre.
Lors de l'insertion de la douille, alignez les repères imprimés sur le corps de
l'éclairage et la douille.
4
5
6
7
Page 579 of 712

5797-3. Entretien à faire soi-même
7
Entretien et soins
IS300h_EK(OM53D90K)

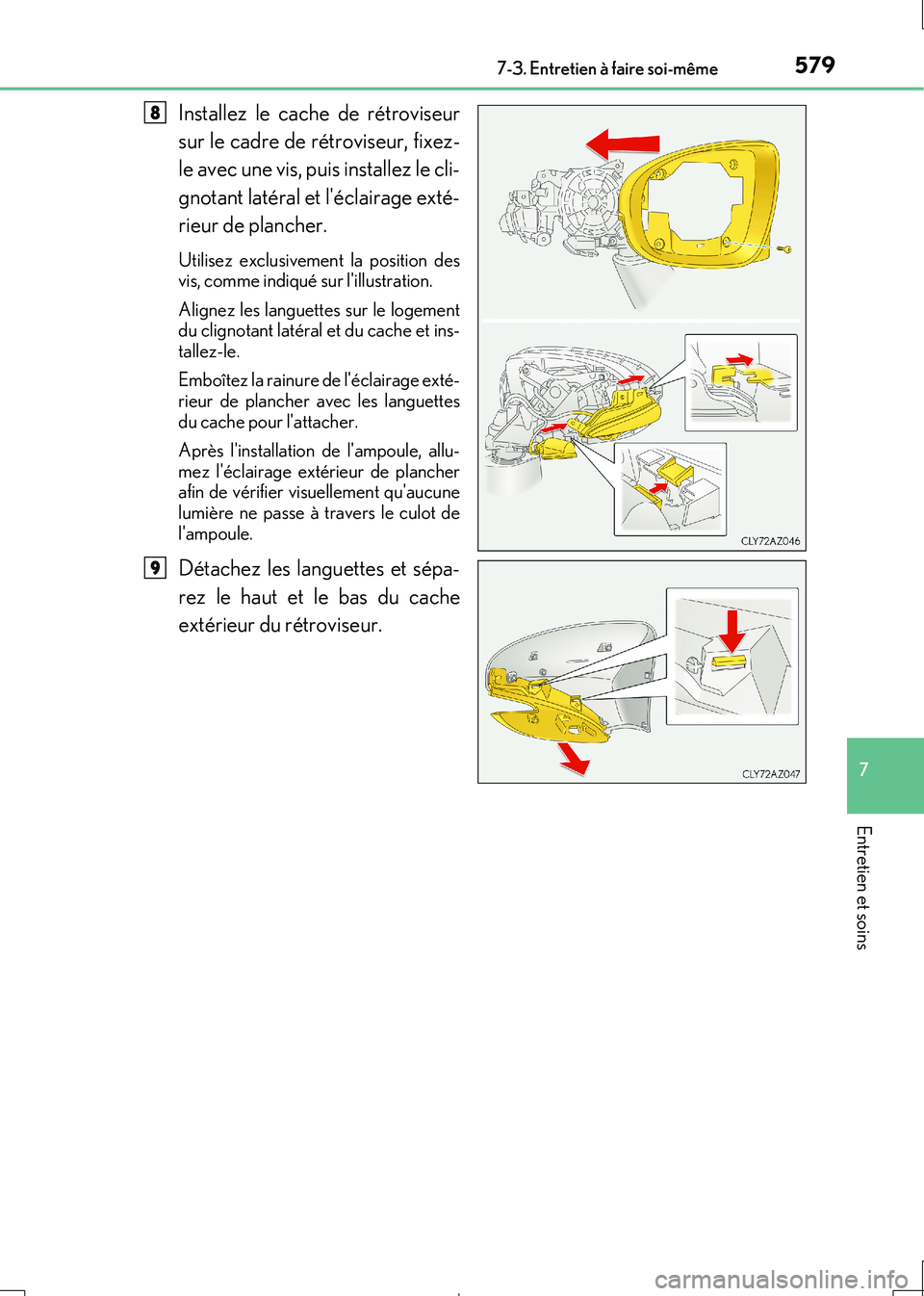

Installez le cache de rétroviseur
sur le cadre de rétroviseur, fixez-
le avec une vis, puis installez le cli-
gnotant latéral et l'éclairage exté-
rieur de plancher.
Utilisez exclusivement la position des vis, comme indiqué sur l'illustration.
Alignez les languette s sur le logement du clignotant latéral et du cache et ins-
tallez-le.
Emboîtez la rainure de l'éclairage exté-
rieur de plancher avec les languettes du cache pour l'attacher.
Après l'installation de l'ampoule, allu- mez l'éclairage extérieur de plancherafin de vérifier visuellement qu'aucune
lumière ne passe à travers le culot de l'ampoule.
Détachez les languettes et sépa-
rez le haut et le bas du cache
extérieur du rétroviseur.
8
9
Page 580 of 712

5807-3. Entretien à faire soi-même
IS300h_EK(OM53D90K)

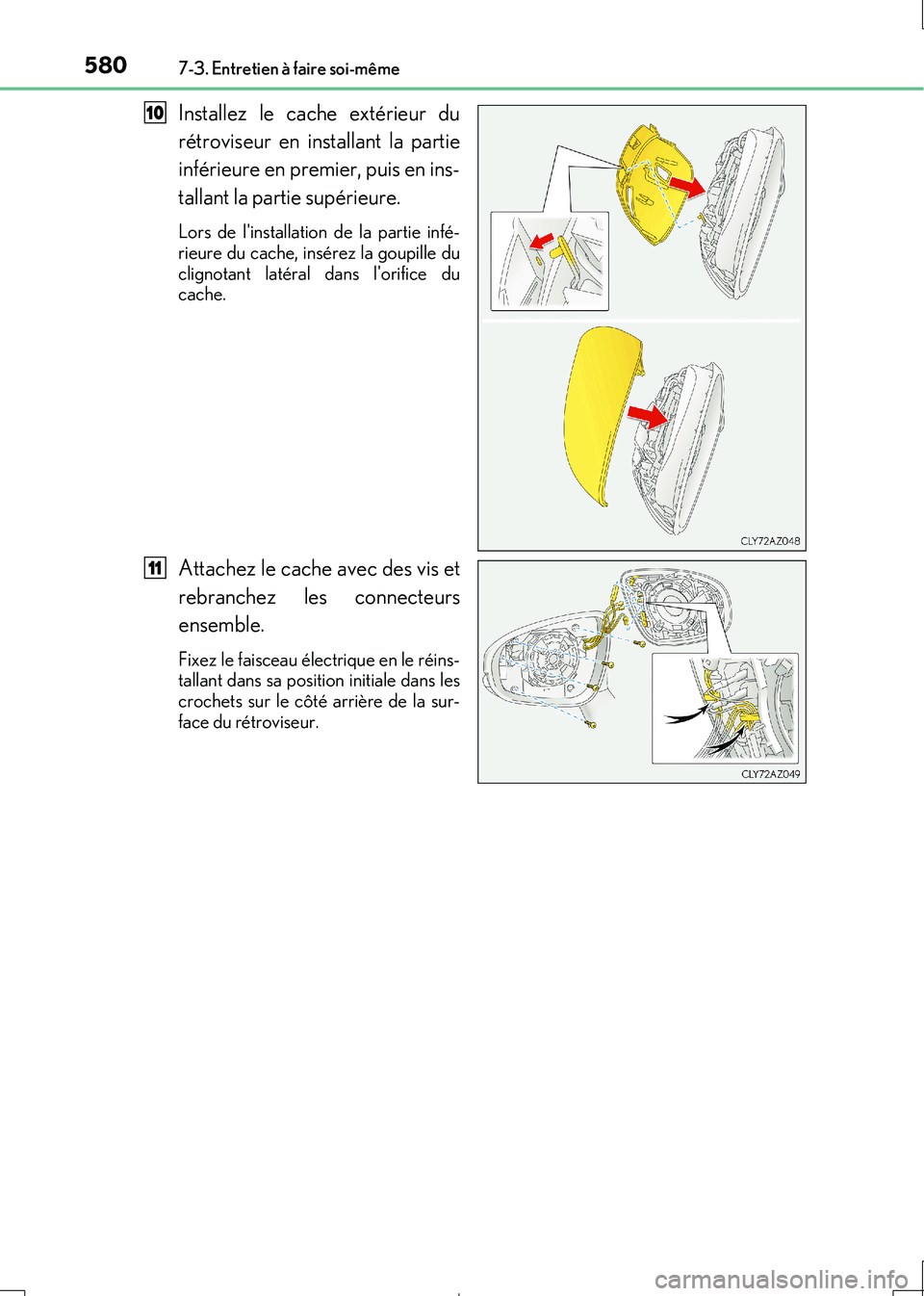

Installez le cache extérieur du
rétroviseur en installant la partie
inférieure en premier, puis en ins-
tallant la partie supérieure.
Lors de l'installation de la partie infé-
rieure du cache, insérez la goupille du clignotant latéral dans l'orifice ducache.
Attachez le cache avec des vis et
rebranchez les connecteurs
ensemble.
Fixez le faisceau électrique en le réins- tallant dans sa position initiale dans lescrochets sur le côté arrière de la sur-
face du rétroviseur.
10
11
