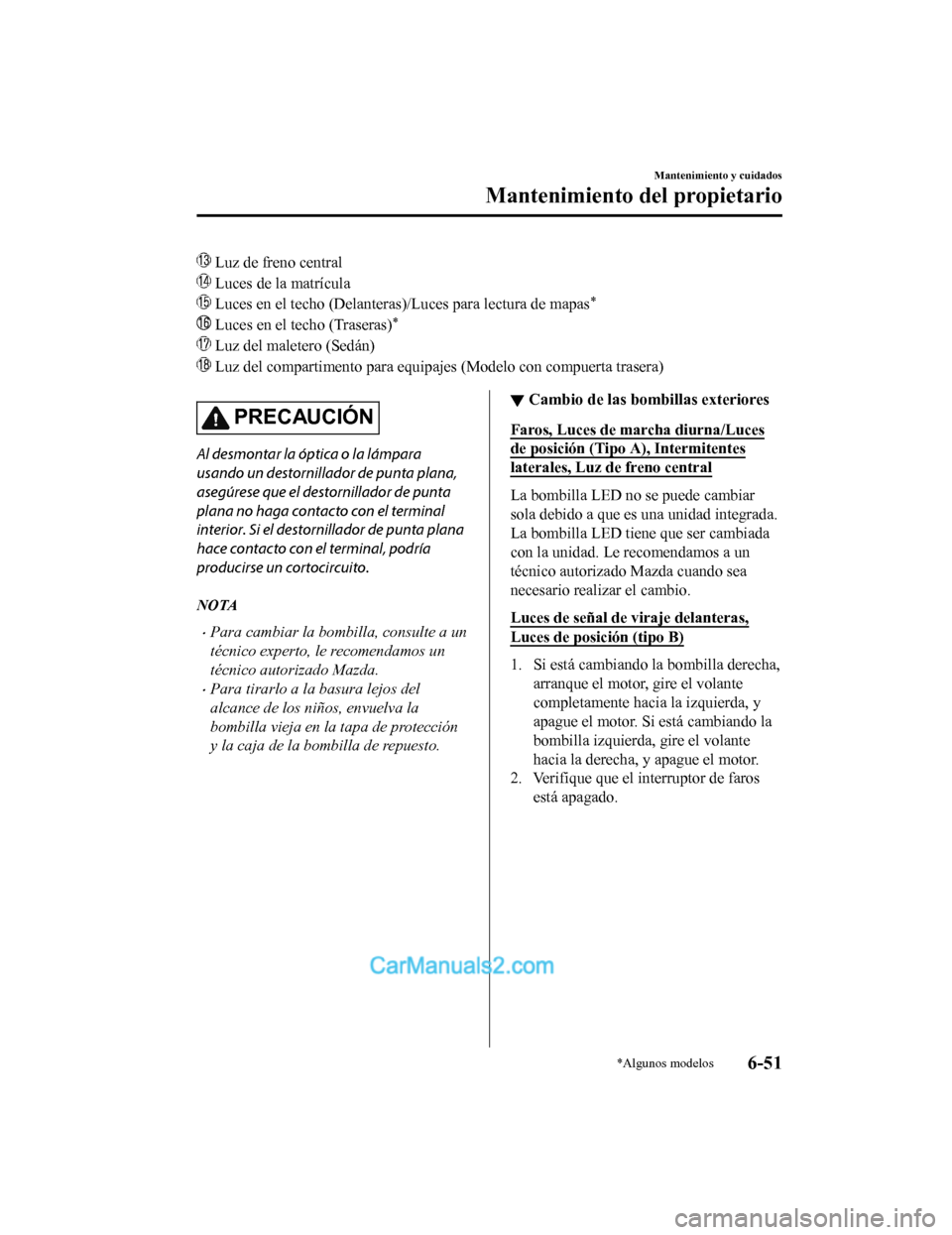

Luz de freno central
Luces de la matrícula
Luces en el techo (Delanteras)/Luces para lectura de mapas*
Luces en el techo (Traseras)*
Luz del maletero (Sedán)
Luz del compartimento para equipajes (Modelo con compuerta tra sera)
PRECAUCIÓN
Al desmontar la óptica o la lámpara
usando un destornillador de punta plana,
asegúrese que el destornillador de punta
plana no haga contacto con el terminal
interior. Si el destornillador de punta plana
hace contacto con el terminal, podría
producirse un cortocircuito.
NOTA
Para cambiar la bombilla, consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
Para tirarlo a la basura lejos del
alcance de los niños, envuelva la
bombilla vieja en la tapa de protección
y la caja de la bombilla de repuesto.
▼Cambio de las bomb
illas exteriores
Faros, Luces de marcha diurna/Luces
de posición (Tipo A), Intermitentes
laterales, Luz de freno central
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Luces de señal de viraje delanteras,
Luces de posición (tipo B)
1. Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la izquierda, y
apague el motor. Si está cambiando la
bombilla izquierda, gire el volante
hacia la derecha, y apague el motor.
2. Verifique que el interruptor de faros
está apagado.
Mantenimiento y cuidados
Mantenimiento del propietario
*Algunos modelos6-51
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

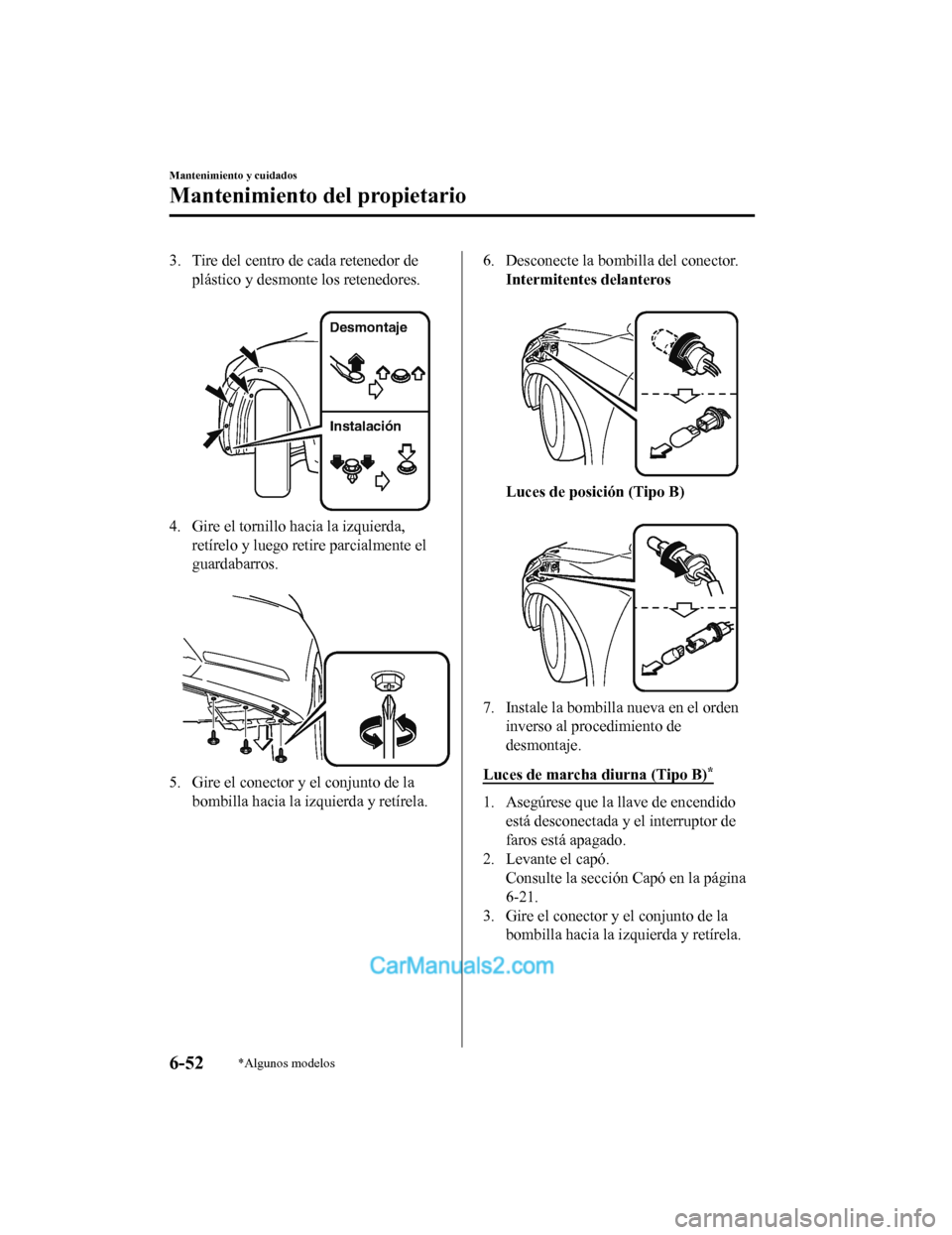

3. Tire del centro de cada retenedor deplástico y desmonte los retenedores.

Desmontaje
Instalación
4. Gire el tornillo hacia la izquierda, retírelo y luego retire parcialmente el
guardabarros.

5. Gire el conector y el conjunto de labombilla hacia la izquierda y retírela.
6. Desconecte la bombilla del conector.Intermitentes delanteros

Luces de posición (Tipo B)

7. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.
Luces de marcha diurna (Tipo B)
*
1. Asegúrese que la llave de encendido está desconectada y el interruptor de
faros está apagado.
2. Levante el capó. Consulte la sección Capó en la página
6-21.
3. Gire el conector y el conjunto de la bombilla hacia la izquierda y retírela.
Mantenimiento y cuidados
Mantenimiento del propietario
6-52*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

4. Desconecte la bombilla del conector.
5. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.

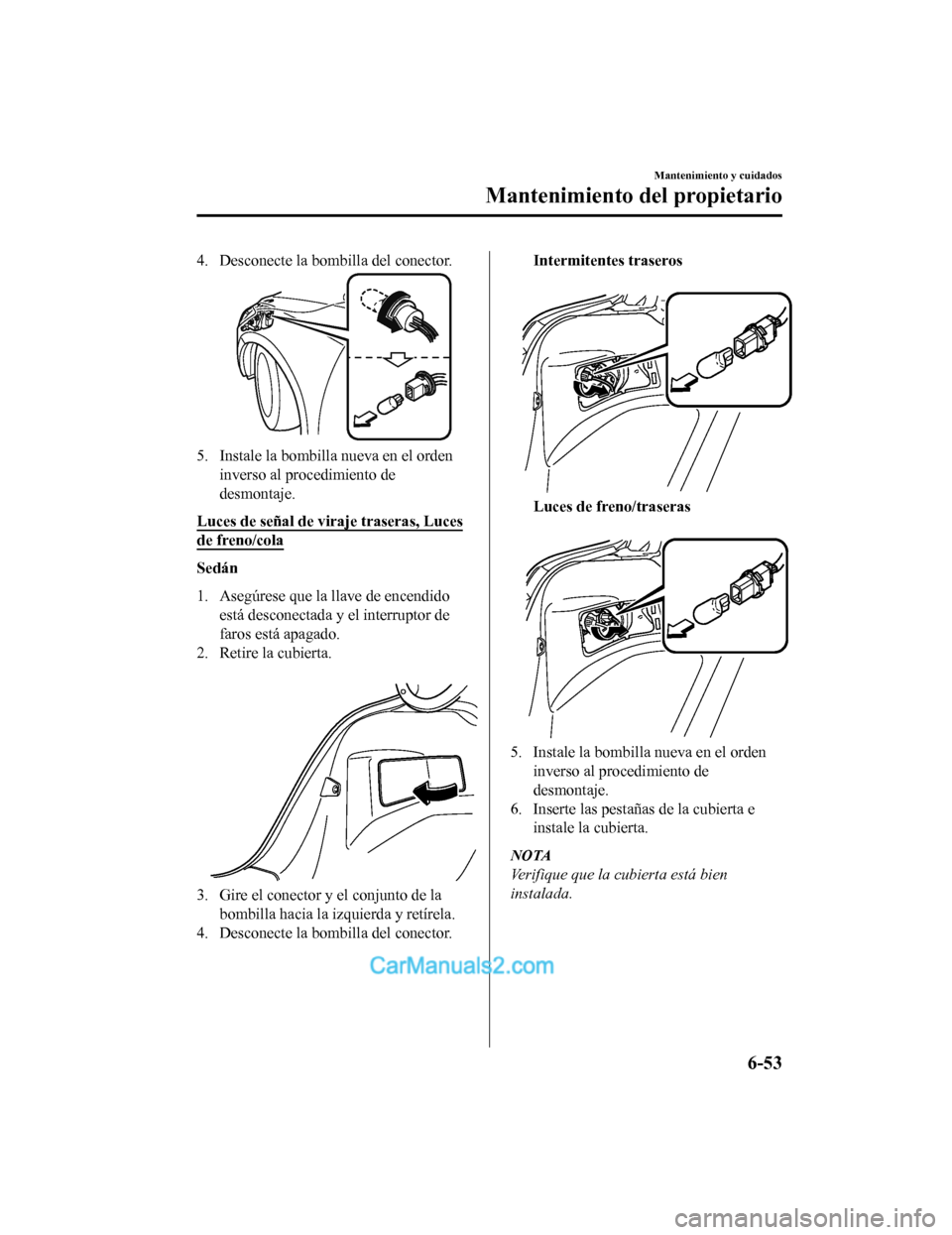

Luces de señal de viraje traseras, Luces
de freno/cola
Sedán
1. Asegúrese que la llave de encendido está desconectada y el interruptor de
faros está apagado.
2. Retire la cubierta.

3. Gire el conector y el conjunto de labombilla hacia la izquierda y retírela.
4. Desconecte la bombilla del conector.
Intermitentes traseros

Luces de freno/traseras

5. Instale la bombilla nueva en el orden inverso al procedimiento de
desmontaje.
6. Inserte las pestañas de la cubierta e instale la cubierta.
NOTA
Verifique que la cubierta está bien
instalada.
Mantenimiento y cuidados
Mantenimiento del propietario
6-53
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

Modelo con compuerta trasera
1. Asegúrese que la llave de encendidoestá desconectada y el interruptor de
faros está apagado.
2. Gire los pernos hacia la izquierda y
quítelos.

3. Tire de la unidad hacia atrás paradesmontarla.

4. Gire el conector y el conjunto de labombilla hacia la izquierda y retírela.
5. Desconecte la bombilla del conector.
Intermitentes traseros

Luces de freno/traseras
(Tipo LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad
integrada.
La bombilla LED tiene que ser
cambiada con la unidad. Le
recomendamos a un técnico autorizado
Mazda cuando sea necesario realizar el
cambio.
(Tipo bombilla)

6. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.
Mantenimiento y cuidados
Mantenimiento del propietario
6-54
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

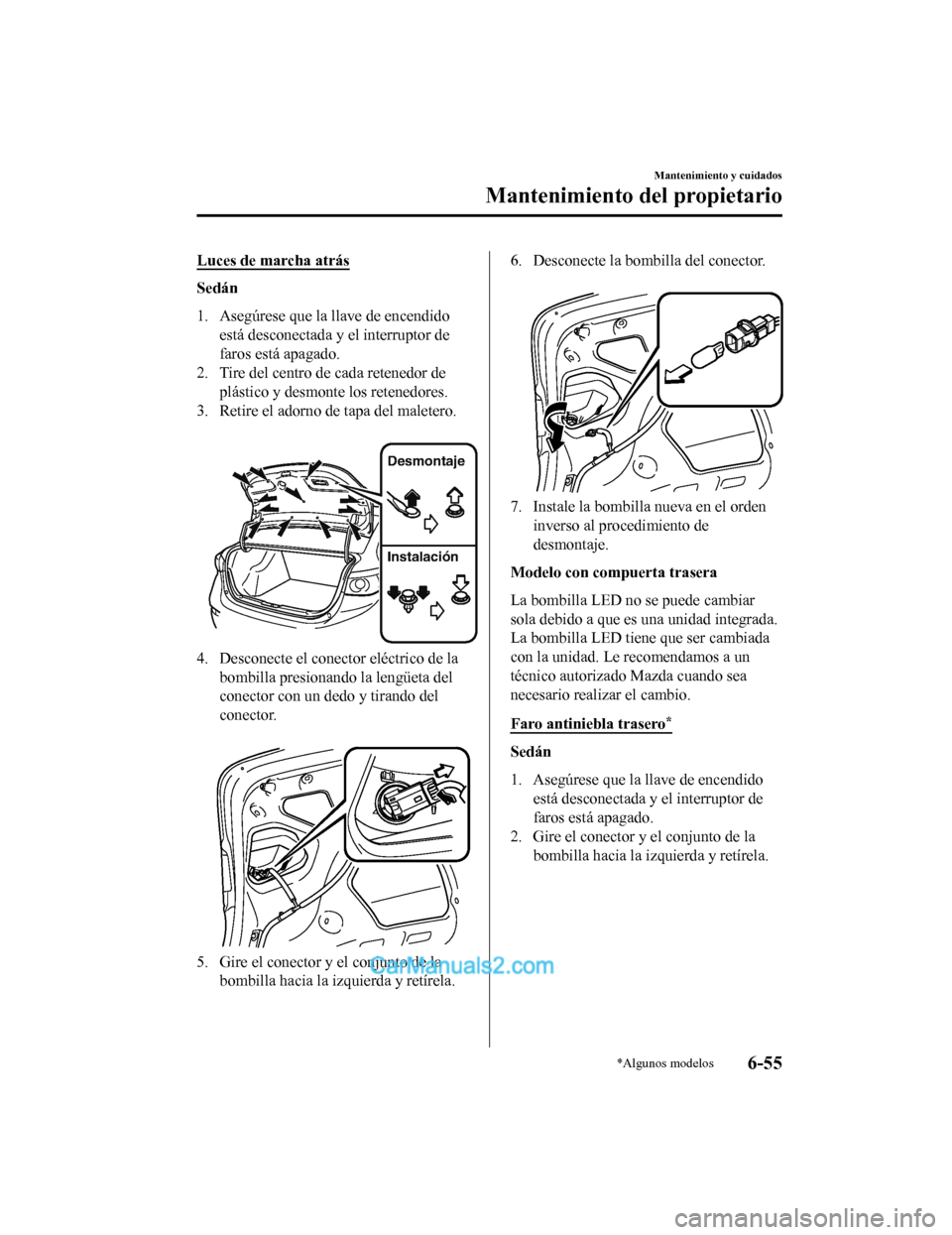

Luces de marcha atrás
Sedán
1. Asegúrese que la llave de encendidoestá desconectada y el interruptor de
faros está apagado.
2. Tire del centro de cada retenedor de plástico y desmonte los retenedores.
3. Retire el adorno de tapa del maletero.
Desmontaje
Instalación
4. Desconecte el conector eléctrico de labombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.

5. Gire el conector y el conjunto de labombilla hacia la izquierda y retírela.
6. Desconecte la bombilla del conector.

7. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.
Modelo con compuerta trasera
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Faro antiniebla trasero
*
Sedán
1. Asegúrese que la llave de encendido está desconectada y el interruptor de
faros está apagado.
2. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
Mantenimiento y cuidados
Mantenimiento del propietario
*Algunos modelos6-55
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

3. Desconecte la bombilla del conector.
4. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.
Modelo con compuerta trasera
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Luces de la matrícula
Sedán
1. Asegúrese que la llave de encendido está desconectada y el interruptor de
faros está apagado.
2. Tire del centro de cada retenedor de plástico y desmonte los retenedores.
3. Retire el adorno de tapa del maletero.
Desmontaje
Instalación
4. Gire el conector y el conjunto de labombilla hacia la izquierda y retírela.
5. Desconecte la bombilla del conector.
6. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Mantenimiento y cuidados
Mantenimiento del propietario
6-56
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

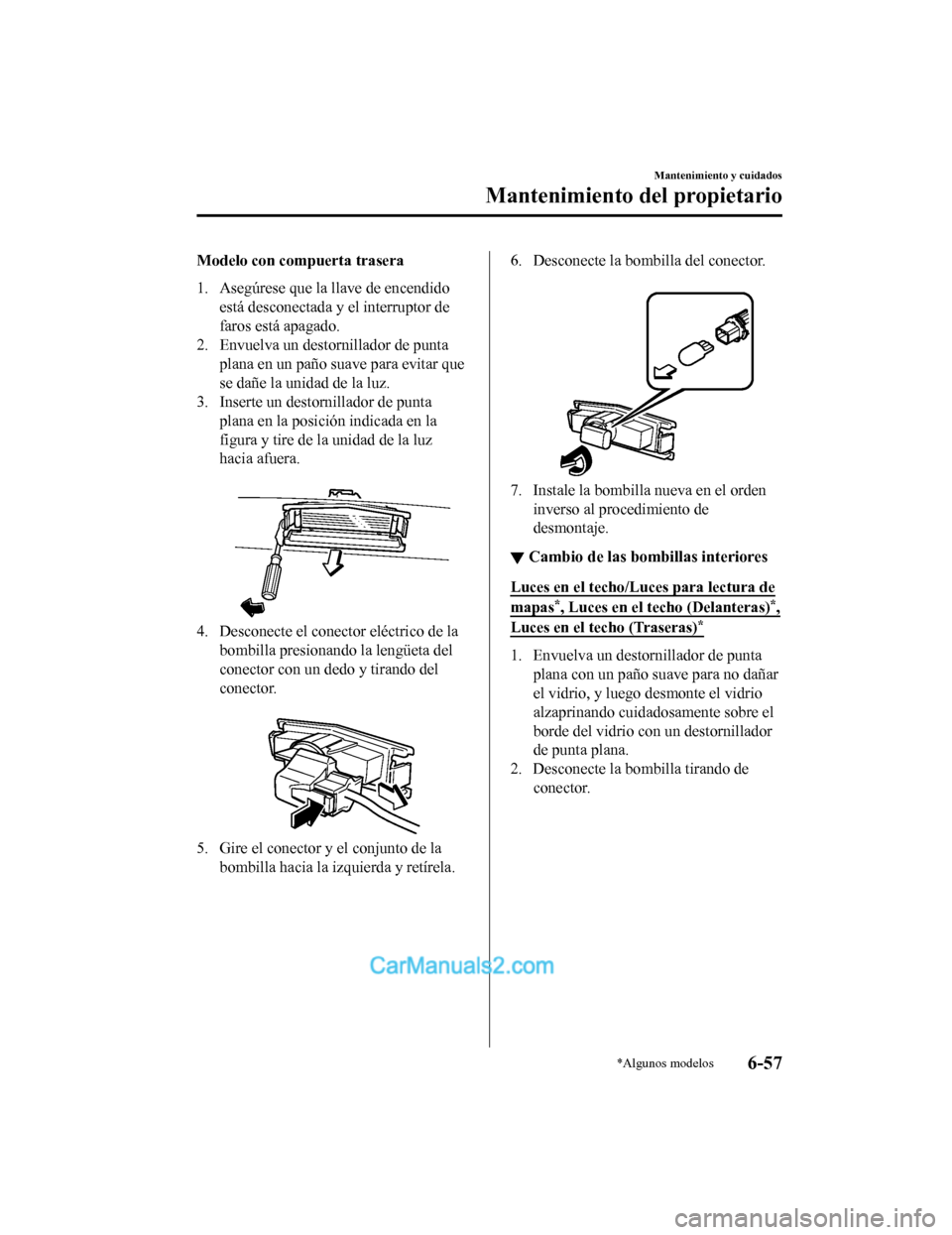

Modelo con compuerta trasera
1. Asegúrese que la llave de encendidoestá desconectada y el interruptor de
faros está apagado.
2. Envuelva un destornillador de punta
plana en un paño suave para evitar que
se dañe la unidad de la luz.
3. Inserte un destornillador de punta
plana en la posición indicada en la
figura y tire de l a unidad de la luz
hacia afuera.

4. Desconecte el conector eléctrico de la bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.

5. Gire el conector y el conjunto de labombilla hacia la izquierda y retírela.
6. Desconecte la bombilla del conector.

7. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.
▼Cambio de las bomb
illas interiores
Luces en el techo/Luces para lectura de
mapas*, Luces en el techo (Delanteras)*,
Luces en el techo (Traseras)*
1. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte la bombilla tirando de conector.
Mantenimiento y cuidados
Mantenimiento del propietario
*Algunos modelos6-57
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

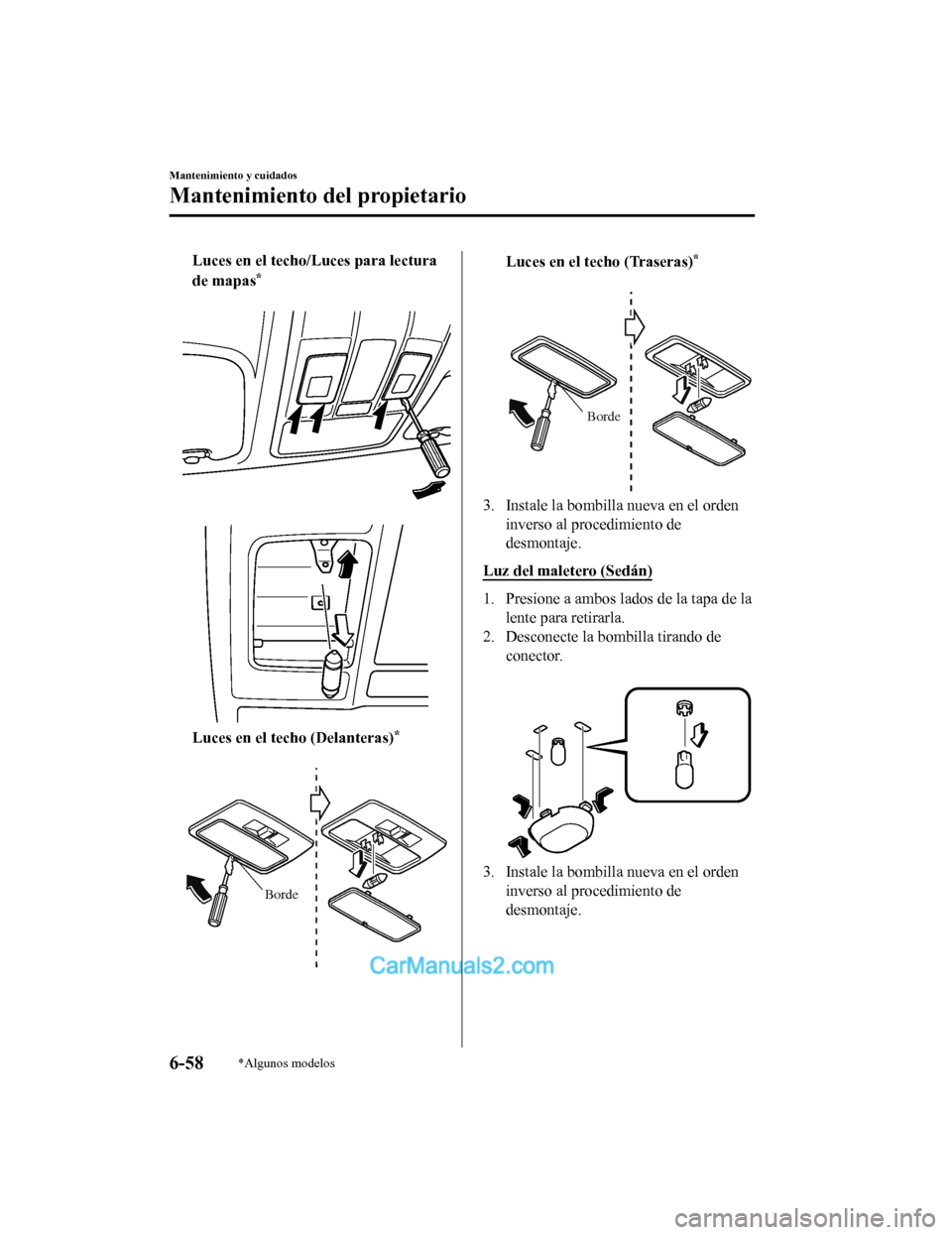

Luces en el techo/Luces para lectura
de mapas
*


Luces en el techo (Delanteras)*

Borde
Luces en el techo (Traseras)*

Borde
3. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.
Luz del maletero (Sedán)
1. Presione a ambos lados de la tapa de la lente para retirarla.
2. Desconecte la bombilla tirando de conector.

3. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.
Mantenimiento y cuidados
Mantenimiento del propietario
6-58*Algunos modelos
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

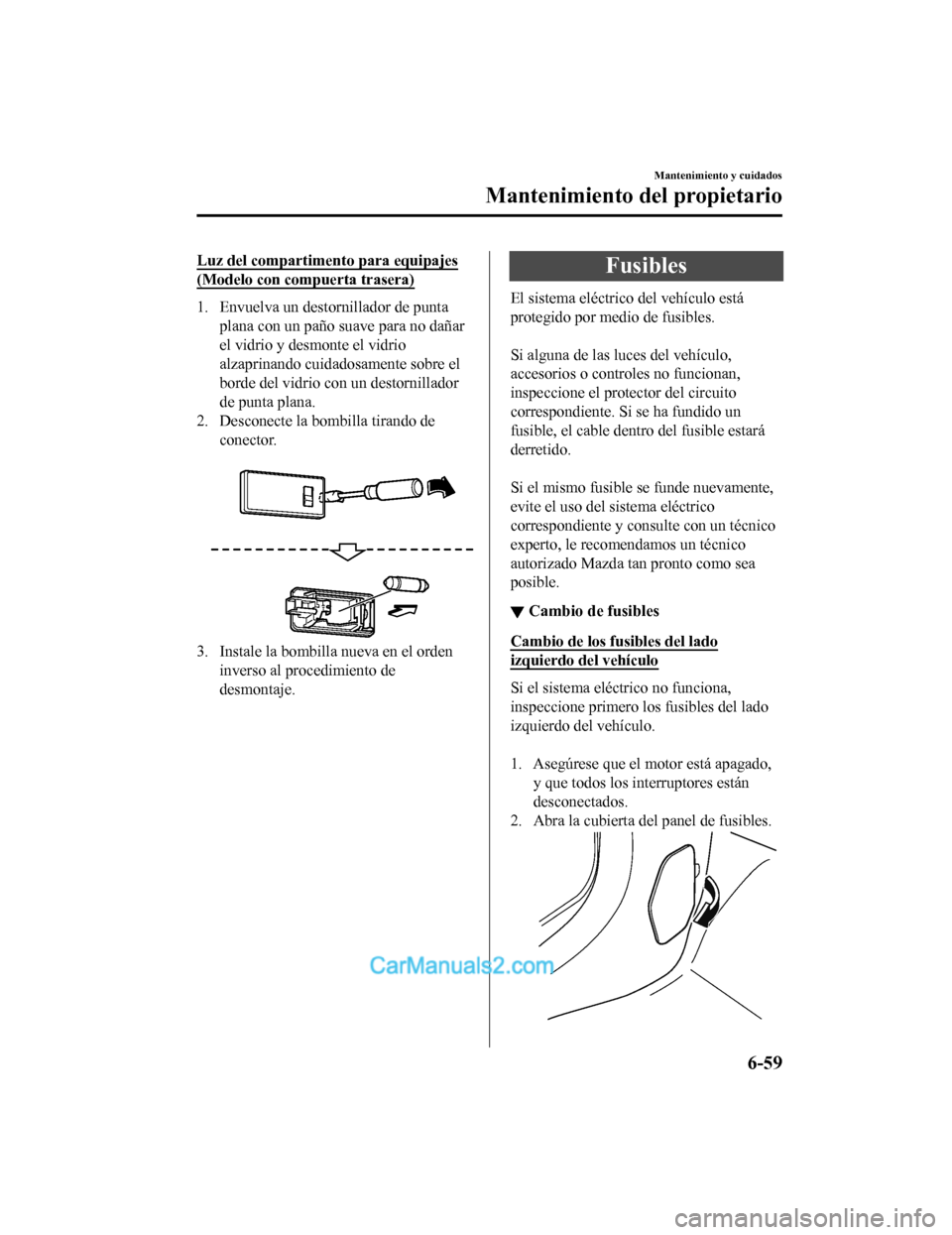

Luz del compartimento para equipajes
(Modelo con compuerta trasera)
1. Envuelva un destornillador de puntaplana con un paño suave para no dañar
el vidrio y desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte la bombilla tirando de conector.

3. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.
Fusibles
El sistema eléctrico del vehículo está
protegido por medio de fusibles.

Si alguna de las luces del vehículo,
accesorios o controles no funcionan,
inspeccione el protector del circuito
correspondiente. Si se ha fundido un
fusible, el cable dentro del fusible estará
derretido.

Si el mismo fusible se funde nuevamente,
evite el uso del s istema eléctrico
correspondiente y cons ulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
▼ Cambio de fusibles
Cambio de los fu
sibles del lado
izquierdo del vehículo
Si el sistema eléctrico no funciona,
inspeccione primero los fusibles del lado
izquierdo del vehículo.

1. Asegúrese que el motor está apagado,
y que todos los interruptores están
desconectados.
2. Abra la cubierta del panel de fusibles.
Mantenimiento y cuidados
Mantenimiento del propietario
6-59
Mazda2_8HV1-SP-19I_Edition1_old 2019-7-5 15:50:41

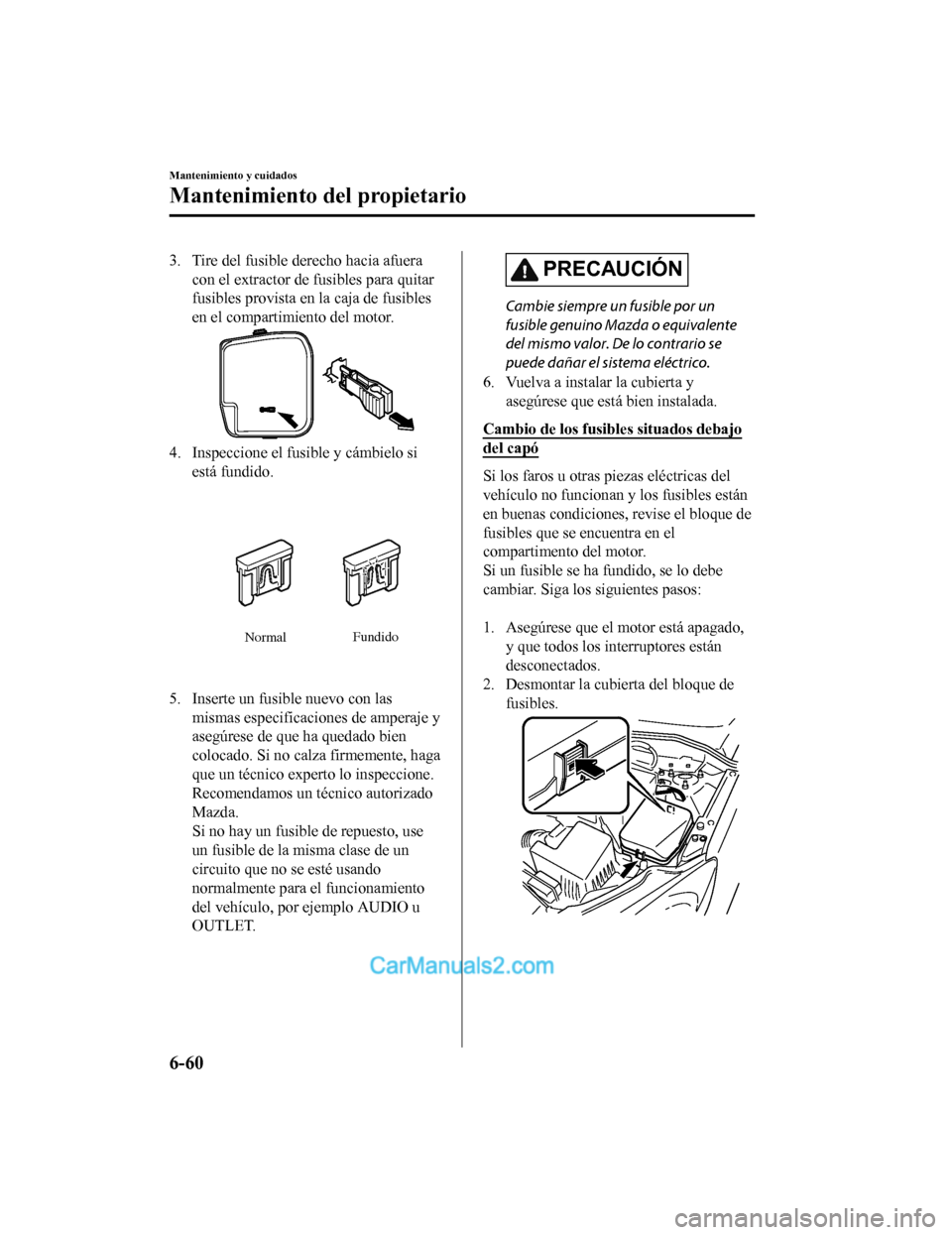

3. Tire del fusible derecho hacia afueracon el extractor de fusibles para quitar
fusibles provista en la caja de fusibles
en el compartimiento del motor.
4. Inspeccione el fusible y cámbielo siestá fundido.
Normal Fundido
5. Inserte un fusible nuevo con las
mismas especificaciones de amperaje y
asegúrese de que ha quedado bien
colocado. Si no calza firmemente, haga
que un técnico experto lo inspeccione.
Recomendamos un técnico autorizado
Mazda.
Si no hay un fusible de repuesto, use
un fusible de la misma clase de un
circuito que no se esté usando
normalmente para el funcionamiento
del vehículo, por ejemplo AUDIO u
OUTLET.
PRECAUCIÓN
Cambie siempre un fusible por un
fusible genuino Mazda o equivalente
del mismo valor. De lo contrario se
puede dañar el sistema eléctrico.
6. Vuelva a instalar la cubierta y asegúrese que está bien instalada.
Cambio de los fusibles situados debajo
del capó
Si los faros u otras piezas eléctricas del
vehículo no funcionan y los fusibles están
en buenas condiciones, revise el bloque de
fusibles que se encuentra en el
compartimento del motor.
Si un fusible se ha fundido, se lo debe
cambiar. Siga los siguientes pasos:

1. Asegúrese que el motor está apagado, y que todos los interruptores están
desconectados.
2. Desmontar la cubierta del bloque de
fusibles.
Mantenimiento y cuidados
Mantenimiento del propietario
6-60
