MAZDA MODEL 3 HATCHBACK 2015 Instrukcja Obsługi (in Polish)
Manufacturer: MAZDA, Model Year: 2015, Model line: MODEL 3 HATCHBACK, Model: MAZDA MODEL 3 HATCHBACK 2015Pages: 689, PDF Size: 7.76 MB

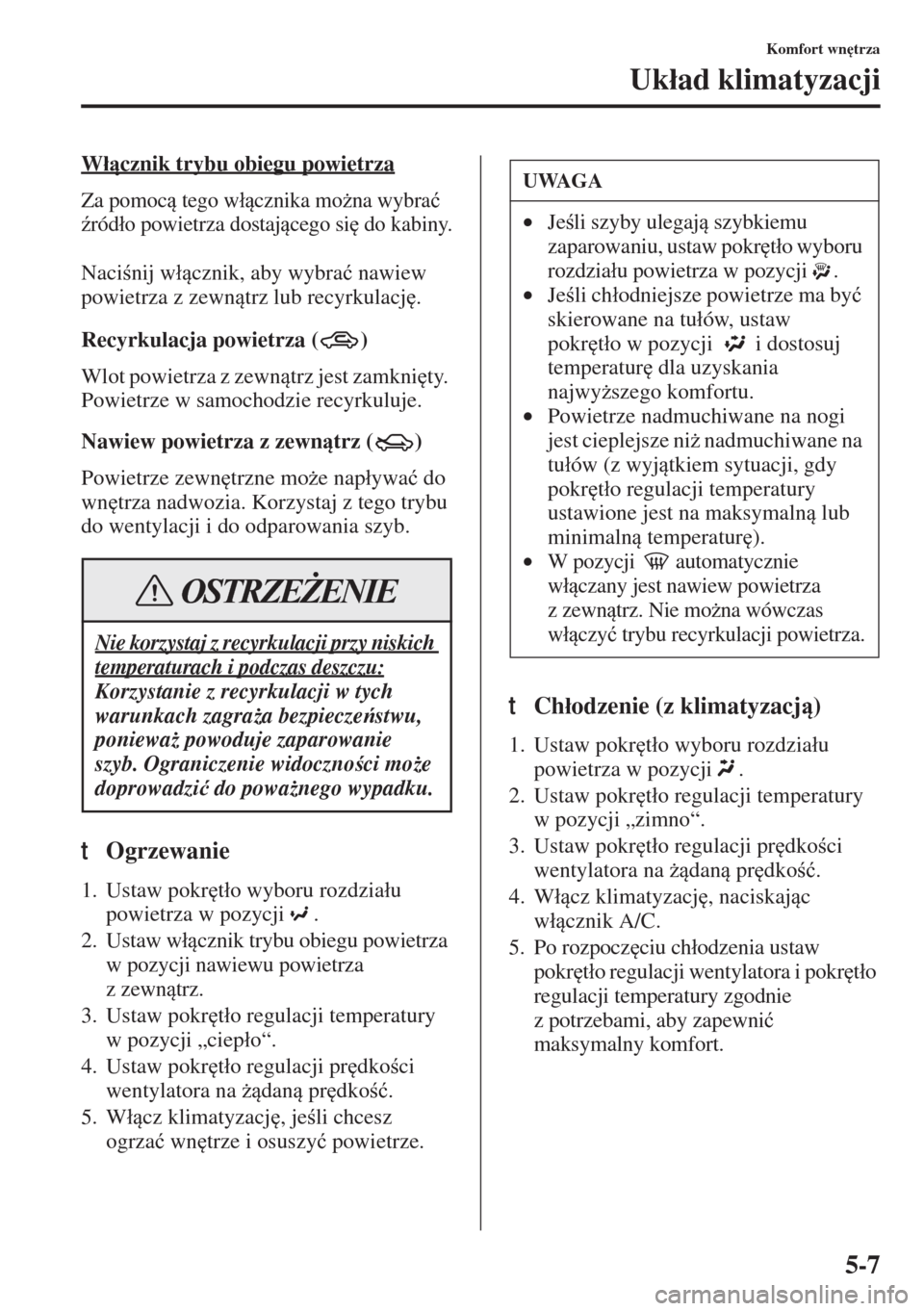

Page 341 of 689
5-7
Komfort wn
trza
Uk áad klimatyzacji
W ácznik trybu obiegu powietrza
Za pomoc tego w ácznika mo*na wybra ü
(ród áo powietrza dostajcego si
do kabiny.
Naci nij w ácznik, aby wybra ü nawiew
powietrza z zewntrz lub recyrkulacj
.
Recyrkulacja powietrza ( )
Wlot powietrza z zewntrz jest zamkni
ty.
Powietrze w samochodzie recyrkuluje.
Nawiew powietrza z zewntrz ( )
Powietrze zewn
trzne mo*e nap áywa ü do
wn
trza nadwozia. Korzystaj z tego trybu
do wentylacji i do odparowania szyb.
tOgrzewanie
1. Ustaw pokr
t áo wyboru rozdzia áu
powietrza w pozycji .
2. Ustaw w ácznik trybu obiegu powietrza
w pozycji nawiewu powietrza
zzewntrz.
3. Ustaw pokr
t áo regulacji temperatury
w pozycji „ciep áo“.
4. Ustaw pokr
t áo regulacji pr
dko ci
wentylatora na *dan pr
dko ü.
5. W ácz klimatyzacj
, je li chcesz
ogrza ü wn
trze i osuszy ü powietrze.
tCh áodzenie (z klimatyzacj)
1. Ustaw pokr
t áo wyboru rozdzia áu
powietrza w pozycji .
2. Ustaw pokr
t áo regulacji temperatury
w pozycji „zimno“.
3. Ustaw pokr
t áo regulacji pr
dko ci
wentylatora na *dan pr
dko ü.
4. W ácz klimatyzacj
, naciskajc
w ácznik A/C.
5. Po rozpocz
ciu ch áodzenia ustaw
pokr
t áo regulacji wentylatora i pokr
t áo
regulacji temperatury zgodnie
z potrzebami, aby zapewni ü
maksymalny komfort.
Nie korzystaj z recyrkulacji przy niskich
temperaturach i podczas deszczu:
Korzystanie z recyrkulacji w tych
warunkach zagra*a bezpieczestwu,
poniewa* powoduje zaparowanie
szyb. Ograniczenie widoczno ci mo*e
doprowadzi ü do powa*nego wypadku.
OSTRZEŻENIE
UWAGA
•Je li szyby ulegaj szybkiemu
zaparowaniu, ustaw pokr
t áo wyboru
rozdzia áu powietrza w pozycji .
•Je li ch áodniejsze powietrze ma by ü
skierowane na tu áów, ustaw
pokr
t áo w pozycji i dostosuj
temperatur
dla uzyskania
najwy*szego komfortu.
•Powietrze nadmuchiwane na nogi
jest cieplejsze ni* nadmuchiwane na
tu áów (z wyjtkiem sytuacji, gdy
pokr
t áo regulacji temperatury
ustawione jest na maksymaln lub
minimaln temperatur
).
•W pozycji automatycznie
w áczany jest nawiew powietrza
zzewntrz. Nie mo*na wówczas
w áczy ü trybu recyrkulacji powietrza.

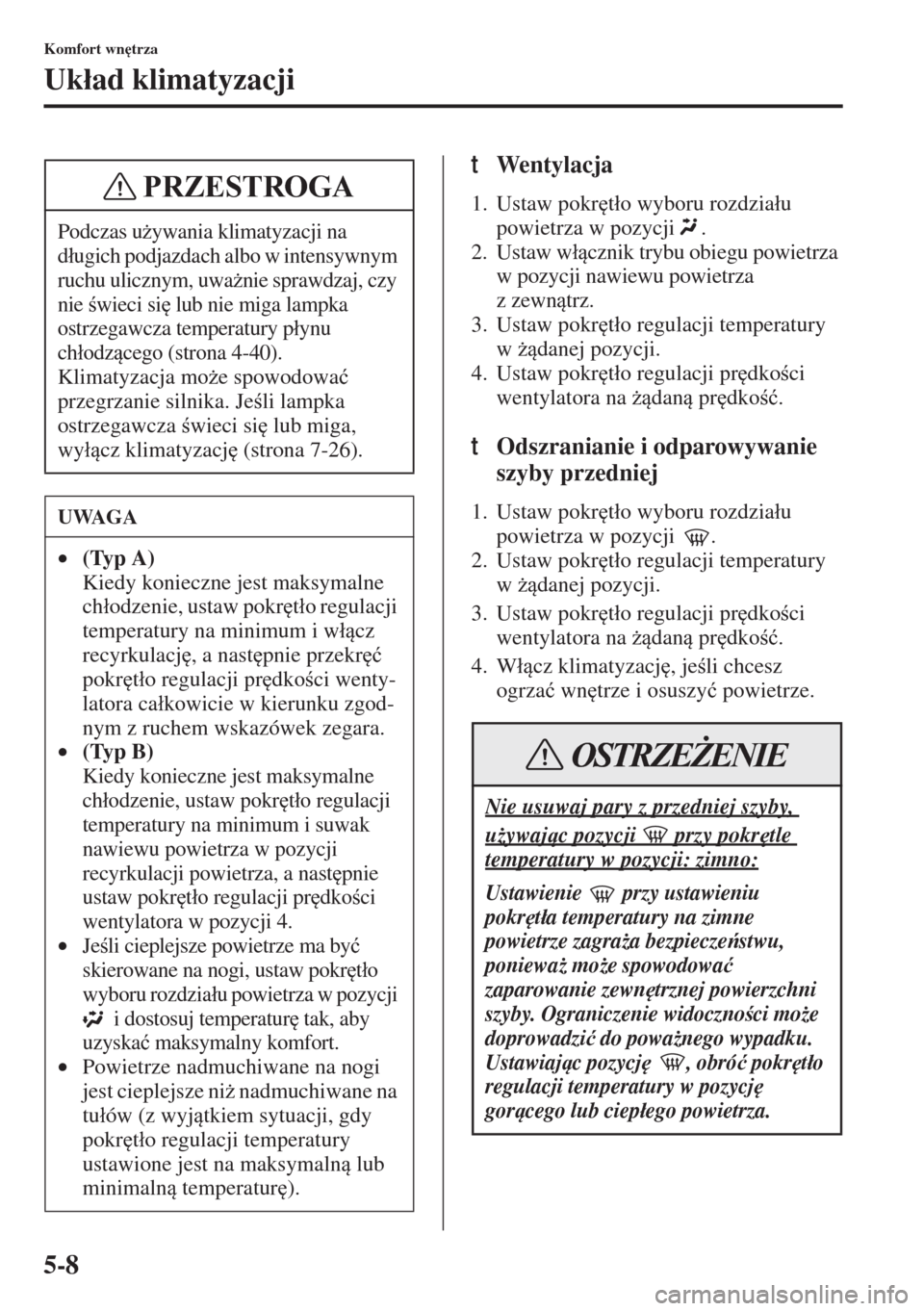

Page 342 of 689
5-8
Komfort wn
trza
Uk áad klimatyzacji
tWe n t y l ac j a
1. Ustaw pokr
t áo wyboru rozdzia áu
powietrza w pozycji .
2. Ustaw w ácznik trybu obiegu powietrza
w pozycji nawiewu powietrza
z zewntrz.
3. Ustaw pokr
t áo regulacji temperatury
w *danej pozycji.
4. Ustaw pokr
t áo regulacji pr
dko ci
wentylatora na *dan pr
dko ü.
tOdszranianie i odparowywanie
szyby przedniej
1. Ustaw pokr
t áo wyboru rozdzia áu
powietrza w pozycji .
2. Ustaw pokr
t áo regulacji temperatury
w *danej pozycji.
3. Ustaw pokr
t áo regulacji pr
dko ci
wentylatora na *dan pr
dko ü.
4. W ácz klimatyzacj
, je li chcesz
ogrza ü wn
trze i osuszy ü powietrze.
Podczas u*ywania klimatyzacji na
d áugich podjazdach albo w intensywnym
ruchu ulicznym, uwa*nie sprawdzaj, czy
nie wieci si
lub nie miga lampka
ostrzegawcza temperatury p áynu
ch áodzcego (strona 4-40).
Klimatyzacja mo*e spowodowa ü
przegrzanie silnika. Je li lampka
ostrzegawcza wieci si
lub miga,
wy ácz klimatyzacj
(strona 7-26).
UWAGA
•(Typ A)
Kiedy konieczne jest maksymalne
ch áodzenie, ustaw pokr
t áo regulacji
temperatury na minimum i w ácz
recyrkulacj
, a nast
pnie przekr
ü
pokr
t áo regulacji pr
dko ci wenty-
latora ca ákowicie w kierunku zgod-
nym z ruchem wskazówek zegara.
•(Typ B)
Kiedy konieczne jest maksymalne
ch áodzenie, ustaw pokr
t áo regulacji
temperatury na minimum i suwak
nawiewu powietrza w pozycji
recyrkulacji powietrza, a nast
pnie
ustaw pokr
t áo regulacji pr
dko ci
wentylatora w pozycji 4.
•Je li cieplejsze powietrze ma by ü
skierowane na nogi, ustaw pokr
t áo
wyboru rozdzia áu powietrza w pozycji
i dostosuj temperatur
tak, aby
uzyska ü maksymalny komfort.
•Powietrze nadmuchiwane na nogi
jest cieplejsze ni* nadmuchiwane na
tu áów (z wyjtkiem sytuacji, gdy
pokr
t áo regulacji temperatury
ustawione jest na maksymaln lub
minimaln temperatur
).
PRZESTROGA
Nie usuwaj pary z przedniej szyby,
u*ywajc pozycji przy pokr
tle
temperatury w pozycji: zimno:
Ustawienie przy ustawieniu
pokr
t áa temperatury na zimne
powietrze zagra*a bezpieczestwu,
poniewa* mo*e spowodowa ü
zaparowanie zewn
trznej powierzchni
szyby. Ograniczenie widoczno ci mo*e
doprowadzi ü do powa*nego wypadku.
Ustawiajc pozycj
, obró ü pokr
t áo
regulacji temperatury w pozycj
gorcego lub ciep áego powietrza.
OSTRZEŻENIE

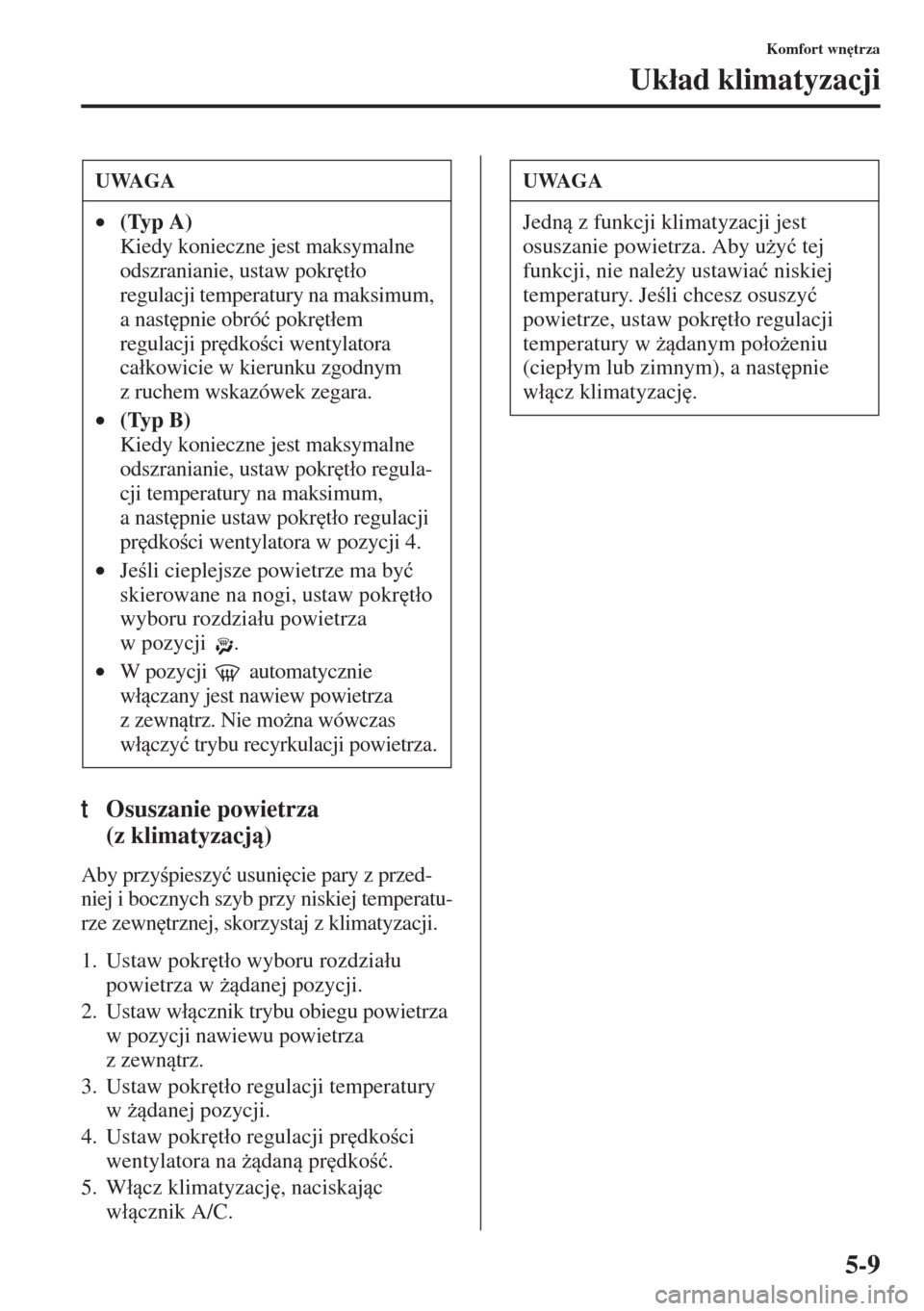

Page 343 of 689
5-9
Komfort wn
trza
Uk áad klimatyzacji
tOsuszanie powietrza
(z klimatyzacj)
Aby przy pieszy ü usuni
cie pary z przed-
niej i bocznych szyb przy niskiej temperatu-
rze zewn
trznej, skorzystaj z klimatyzacji.
1. Ustaw pokr
t áo wyboru rozdzia áu
powietrza w *danej pozycji.
2. Ustaw w ácznik trybu obiegu powietrza
w pozycji nawiewu powietrza
zzewntrz.
3. Ustaw pokr
t áo regulacji temperatury
w *danej pozycji.
4. Ustaw pokr
t áo regulacji pr
dko ci
wentylatora na *dan pr
dko ü.
5. W ácz klimatyzacj
, naciskajc
w ácznik A/C.
UWAGA
•(Typ A)
Kiedy konieczne jest maksymalne
odszranianie, ustaw pokr
t áo
regulacji temperatury na maksimum,
a nast
pnie obró ü pokr
t áem
regulacji pr
dko ci wentylatora
ca ákowicie w kierunku zgodnym
z ruchem wskazówek zegara.
•(Typ B)
Kiedy konieczne jest maksymalne
odszranianie, ustaw pokr
t áo regula-
cji temperatury na maksimum,
anast
pnie ustaw pokr
t áo regulacji
pr
dko ci wentylatora w pozycji 4.
•Je li cieplejsze powietrze ma by ü
skierowane na nogi, ustaw pokr
t áo
wyboru rozdzia áu powietrza
w pozycji .
•W pozycji automatycznie
w áczany jest nawiew powietrza
zzewntrz. Nie mo*na wówczas
w áczy ü trybu recyrkulacji powietrza.
UWAGA
Jedn z funkcji klimatyzacji jest
osuszanie powietrza. Aby u*y ü tej
funkcji, nie nale*y ustawia ü niskiej
temperatury. Je li chcesz osuszy ü
powietrze, ustaw pokr
t áo regulacji
temperatury w *danym po áo*eniu
(ciep áym lub zimnym), a nast
pnie
w ácz klimatyzacj
.

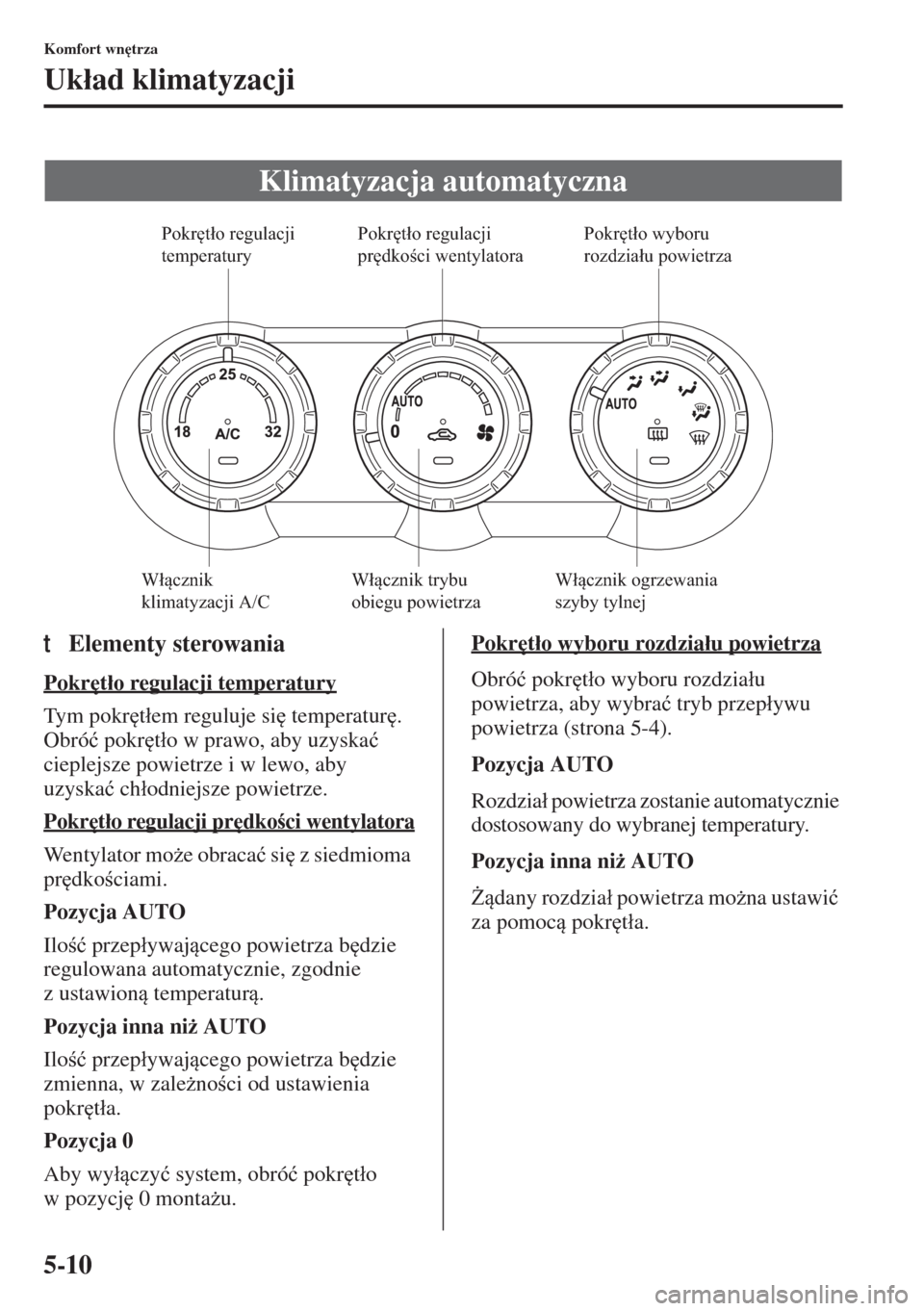

Page 344 of 689
5-10
Komfort wn
trza
Uk áad klimatyzacji
tElementy sterowania
Pokr
t áo regulacji temperatury
Tym pokr
t áem reguluje si
temperatur
.
Obró ü pokr
t áo w prawo, aby uzyska ü
cieplejsze powietrze i w lewo, aby
uzyska ü ch áodniejsze powietrze.
Pokr
t áo regulacji pr
dko ci wentylatora
Wentylator mo*e obraca ü si
z siedmioma
pr
dko ciami.
Pozycja AUTO
Ilo ü przep áywajcego powietrza b
dzie
regulowana automatycznie, zgodnie
zustawion temperatur.
Pozycja inna ni* AUTO
Ilo ü przep áywajcego powietrza b
dzie
zmienna, w zale*no ci od ustawienia
pokr
t áa.
Pozycja 0
Aby wy áczy ü system, obró ü pokr
t áo
wpozycj
0 monta*u.Pokr
t áo wyboru rozdzia áu powietrza
Obró ü pokr
t áo wyboru rozdzia áu
powietrza, aby wybra ü tryb przep áywu
powietrza (strona 5-4).
Pozycja AUTO
Rozdzia á powietrza zostanie automatycznie
dostosowany do wybranej temperatury.
Pozycja inna ni* AUTO
)dany rozdzia á powietrza mo*na ustawi ü
za pomoc pokr
t áa.
Klimatyzacja automatyczna
Włącznik ogrzewania
szyby tylnej Pokrętło regulacji
temperatury
Pokrętło regulacji
prędkości wentylatoraPokrętło wyboru
rozdziału powietrza
Włącznik
klimatyzacji A/CWłącznik trybu
obiegu powietrza

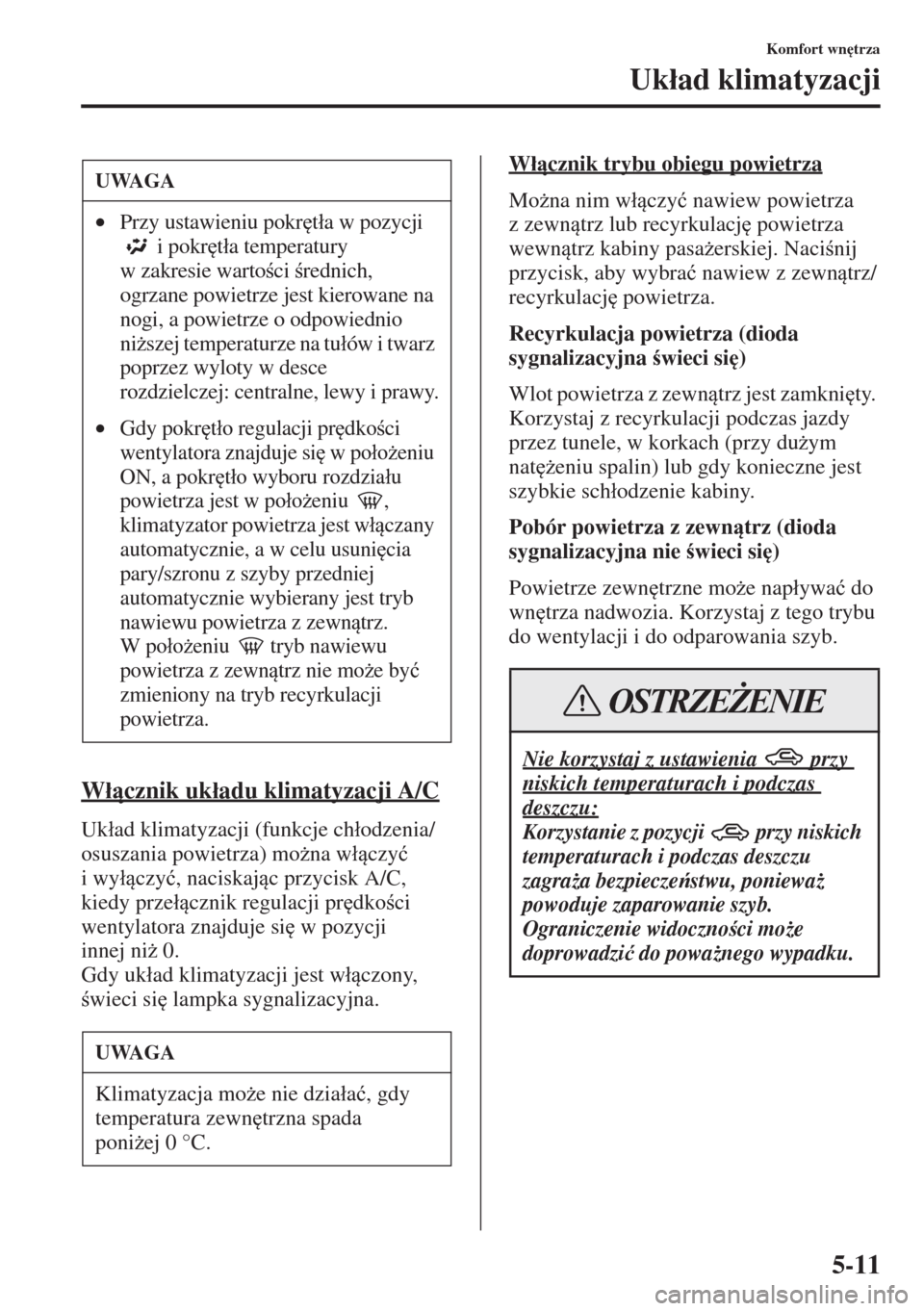

Page 345 of 689
5-11
Komfort wn
trza
Uk áad klimatyzacji
W ácznik uk áadu klimatyzacji A/C
Uk áad klimatyzacji (funkcje ch áodzenia/
osuszania powietrza) mo*na w áczy ü
iwy áczy ü, naciskajc przycisk A/C,
kiedy prze ácznik regulacji pr
dko ci
wentylatora znajduje si
w pozycji
innej ni* 0.
Gdy uk áad klimatyzacji jest w áczony,
wieci si
lampka sygnalizacyjna.W ácznik trybu obiegu powietrza
Mo*na nim w áczy ü nawiew powietrza
zzewntrz lub recyrkulacj
powietrza
wewntrz kabiny pasa*erskiej. Naci nij
przycisk, aby wybra ü nawiew z zewntrz/
recyrkulacj
powietrza.
Recyrkulacja powietrza (dioda
sygnalizacyjna wieci si
)
Wlot powietrza z zewntrz jest zamkni
ty.
Korzystaj z recyrkulacji podczas jazdy
przez tunele, w korkach (przy du*ym
nat
*eniu spalin) lub gdy konieczne jest
szybkie sch áodzenie kabiny.
Pobór powietrza z zewntrz (dioda
sygnalizacyjna nie wieci si
)
Powietrze zewn
trzne mo*e nap áywa ü do
wn
trza nadwozia. Korzystaj z tego trybu
do wentylacji i do odparowania szyb.UWAGA
•Przy ustawieniu pokr
t áa w pozycji
i pokr
t áa temperatury
w zakresie warto ci rednich,
ogrzane powietrze jest kierowane na
nogi, a powietrze o odpowiednio
ni*szej temperaturze na tu áów i twarz
poprzez wyloty w desce
rozdzielczej: centralne, lewy i prawy.
•Gdy pokr
t áo regulacji pr
dko ci
wentylatora znajduje si
w po áo*eniu
ON, a pokr
t áo wyboru rozdzia áu
powietrza jest w po áo*eniu ,
klimatyzator powietrza jest w áczany
automatycznie, a w celu usuni
cia
pary/szronu z szyby przedniej
automatycznie wybierany jest tryb
nawiewu powietrza z zewntrz.
Wpo áo*eniu tryb nawiewu
powietrza z zewntrz nie mo*e by ü
zmieniony na tryb recyrkulacji
powietrza.
UWAGA
Klimatyzacja mo*e nie dzia áa ü, gdy
temperatura zewn
trzna spada
poni*ej 0 °C.
Nie korzystaj z ustawienia przy
niskich temperaturach i podczas
deszczu:
Korzystanie z pozycji przy niskich
temperaturach i podczas deszczu
zagra*a bezpieczestwu, poniewa*
powoduje zaparowanie szyb.
Ograniczenie widoczno ci mo*e
doprowadzi ü do powa*nego wypadku.
OSTRZEŻENIE

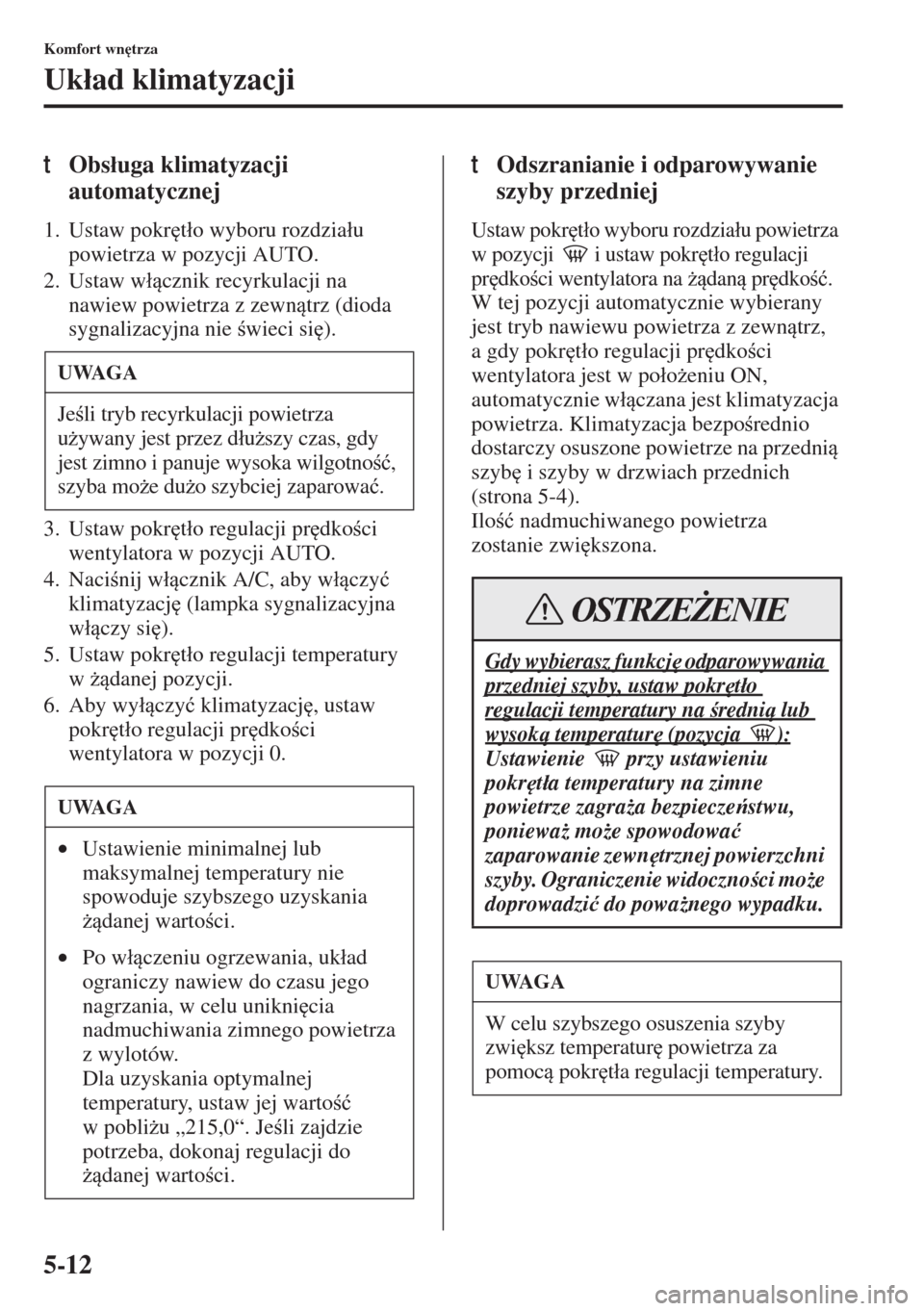

Page 346 of 689
5-12
Komfort wn
trza
Uk áad klimatyzacji
tObs áuga klimatyzacji
automatycznej
1. Ustaw pokr
t áo wyboru rozdzia áu
powietrza w pozycji AUTO.
2. Ustaw w ácznik recyrkulacji na
nawiew powietrza z zewntrz (dioda
sygnalizacyjna nie wieci si
).
3. Ustaw pokr
t áo regulacji pr
dko ci
wentylatora w pozycji AUTO.
4. Naci nij w ácznik A/C, aby w áczy ü
klimatyzacj
(lampka sygnalizacyjna
w áczy si
).
5. Ustaw pokr
t áo regulacji temperatury
w *danej pozycji.
6. Aby wy áczy ü klimatyzacj
, ustaw
pokr
t áo regulacji pr
dko ci
wentylatora w pozycji 0.
tOdszranianie i odparowywanie
szyby przedniej
Ustaw pokr
t áo wyboru rozdzia áu powietrza
w pozycji i ustaw pokr
t áo regulacji
pr
dko ci wentylatora na *dan pr
dko ü.
W tej pozycji automatycznie wybierany
jest tryb nawiewu powietrza z zewntrz,
a gdy pokr
t áo regulacji pr
dko ci
wentylatora jest w po áo*eniu ON,
automatycznie w áczana jest klimatyzacja
powietrza. Klimatyzacja bezpo rednio
dostarczy osuszone powietrze na przedni
szyb
i szyby w drzwiach przednich
(strona 5-4).
Ilo ü nadmuchiwanego powietrza
zostanie zwi
kszona.
UWAGA
Je li tryb recyrkulacji powietrza
u*ywany jest przez d áu*szy czas, gdy
jest zimno i panuje wysoka wilgotno ü,
szyba mo*e du*o szybciej zaparowa ü.
UWAGA
•Ustawienie minimalnej lub
maksymalnej temperatury nie
spowoduje szybszego uzyskania
*danej warto ci.
•Po w áczeniu ogrzewania, uk áad
ograniczy nawiew do czasu jego
nagrzania, w celu unikni
cia
nadmuchiwania zimnego powietrza
z wylotów.
Dla uzyskania optymalnej
temperatury, ustaw jej warto ü
wpobli*u „215,0“. Je li zajdzie
potrzeba, dokonaj regulacji do
*danej warto ci.
Gdy wybierasz funkcj
odparowywania
przedniej szyby, ustaw pokr
t áo
regulacji temperatury na redni lub
wysok temperatur
(pozycja ):
Ustawienie przy ustawieniu
pokr
t áa temperatury na zimne
powietrze zagra*a bezpieczestwu,
poniewa* mo*e spowodowa ü
zaparowanie zewn
trznej powierzchni
szyby. Ograniczenie widoczno ci mo*e
doprowadzi ü do powa*nego wypadku.
UWAGA
W celu szybszego osuszenia szyby
zwi
ksz temperatur
powietrza za
pomoc pokr
t áa regulacji temperatury.
OSTRZEŻENIE
Page 347 of 689
5-13
Komfort wn
trza
Uk áad klimatyzacji

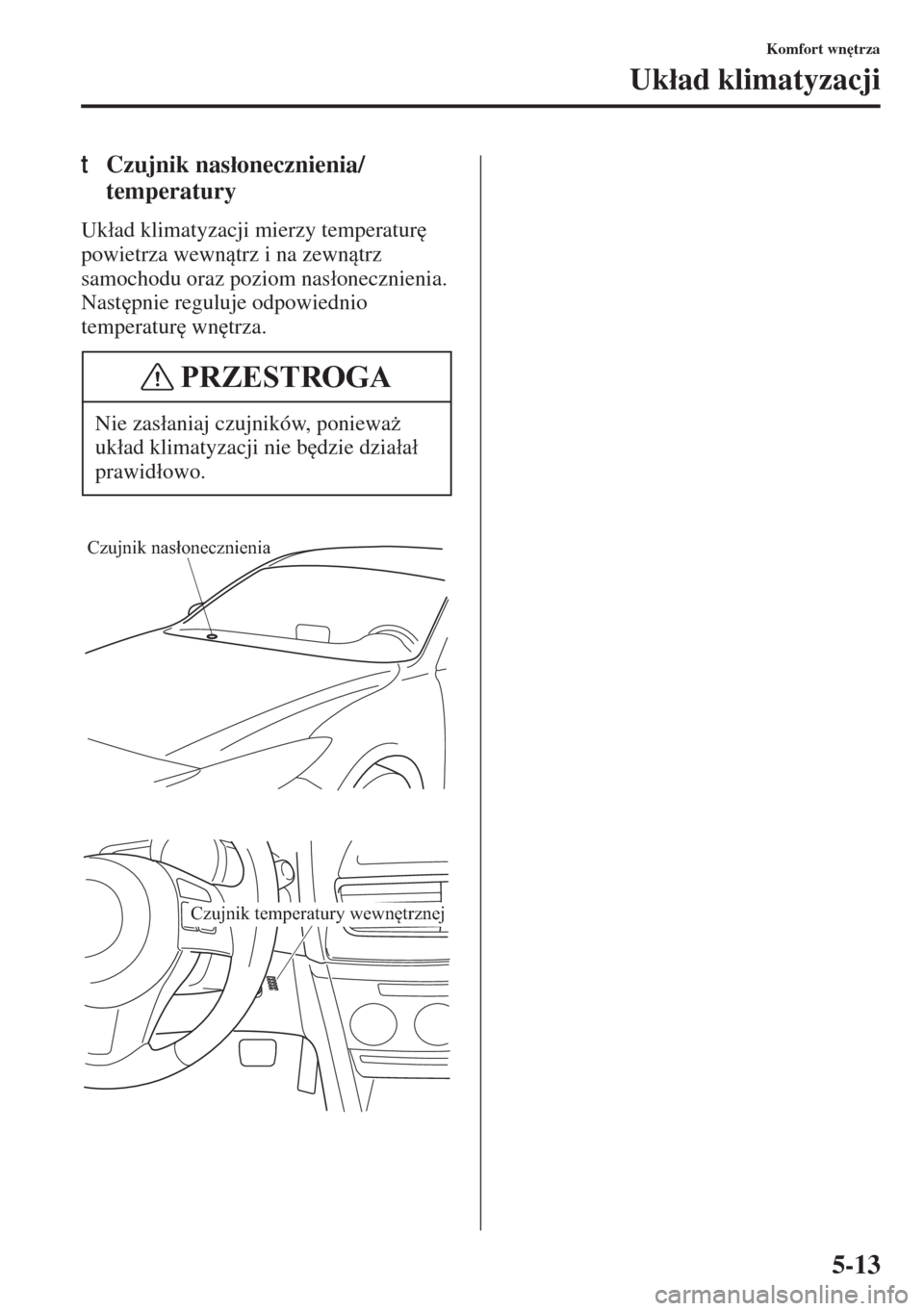

tCzujnik nas áonecznienia/
temperatury
Uk áad klimatyzacji mierzy temperatur
powietrza wewntrz i na zewntrz
samochodu oraz poziom nas áonecznienia.
Nast
pnie reguluje odpowiednio
temperatur
wn
trza.
Nie zas áaniaj czujników, poniewa*
uk áad klimatyzacji nie b
dzie dzia áa á
prawid áowo.
PRZESTROGA
Czujnik nasłonecznienia
Czujnik temperatury wewnętrznej
Page 348 of 689
5-14
Komfort wn
trza
Uk áad klimatyzacji

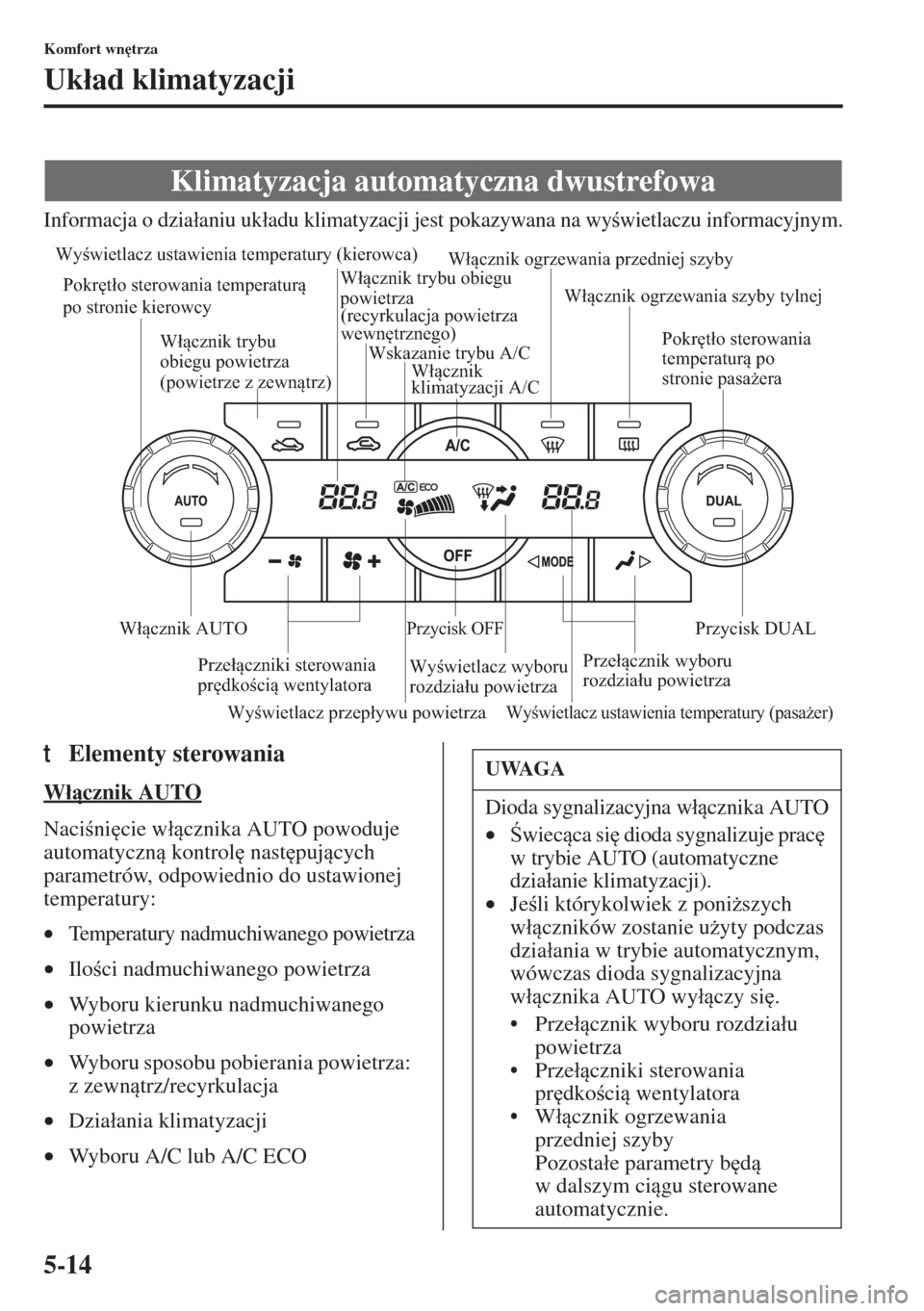

Informacja o dzia áaniu uk áadu klimatyzacji jest pokazywana na wy wietlaczu informacyjnym.
tElementy sterowania
W ácznik AUTO
Naci ni
cie w ácznika AUTO powoduje
automatyczn kontrol
nast
pujcych
parametrów, odpowiednio do ustawionej
temperatury:
•Temperatury nadmuchiwanego powietrza
•Ilo ci nadmuchiwanego powietrza
•Wyboru kierunku nadmuchiwanego
powietrza
•Wyboru sposobu pobierania powietrza:
z zewntrz/recyrkulacja
•Dzia áania klimatyzacji
•Wyboru A/C lub A/C ECO
Klimatyzacja automatyczna dwustrefowa
Wyświetlacz przepływu powietrza Wyświetlacz ustawienia temperatury (kierowca)
Wyświetlacz wyboru
rozdziału powietrza Wskazanie trybu A/CWyświetlacz ustawienia temperatury (pasażer)
Włącznik trybu obiegu
powietrza
(recyrkulacja powietrza
wewnętrznego)
Włącznik trybu
obiegu powietrza
(powietrze z zewnątrz) Pokrętło sterowania temperaturą
po stronie kierowcy
Włącznik AUTO
Przełącznik wyboru
rozdziału powietrza Przełączniki sterowania
prędkością wentylatora
Przycisk OFF
Włącznik ogrzewania przedniej szyby
Włącznik ogrzewania szyby tylnej
Pokrętło sterowania
temperaturą po
stronie pasażera
Przycisk DUAL Włącznik
klimatyzacji A/C
UWAGA
Dioda sygnalizacyjna w ácznika AUTO
• wiecca si
dioda sygnalizuje prac
w trybie AUTO (automatyczne
dzia áanie klimatyzacji).
•Je li którykolwiek z poni*szych
w áczników zostanie u*yty podczas
dzia áania w trybie automatycznym,
wówczas dioda sygnalizacyjna
w ácznika AUTO wy áczy si
.
•Prze ácznik wyboru rozdzia áu
powietrza
•Prze áczniki sterowania
pr
dko ci wentylatora
•W ácznik ogrzewania
przedniej szyby
Pozosta áe parametry b
d
w dalszym cigu sterowane
automatycznie.
Page 349 of 689
5-15
Komfort wn
trza
Uk áad klimatyzacji

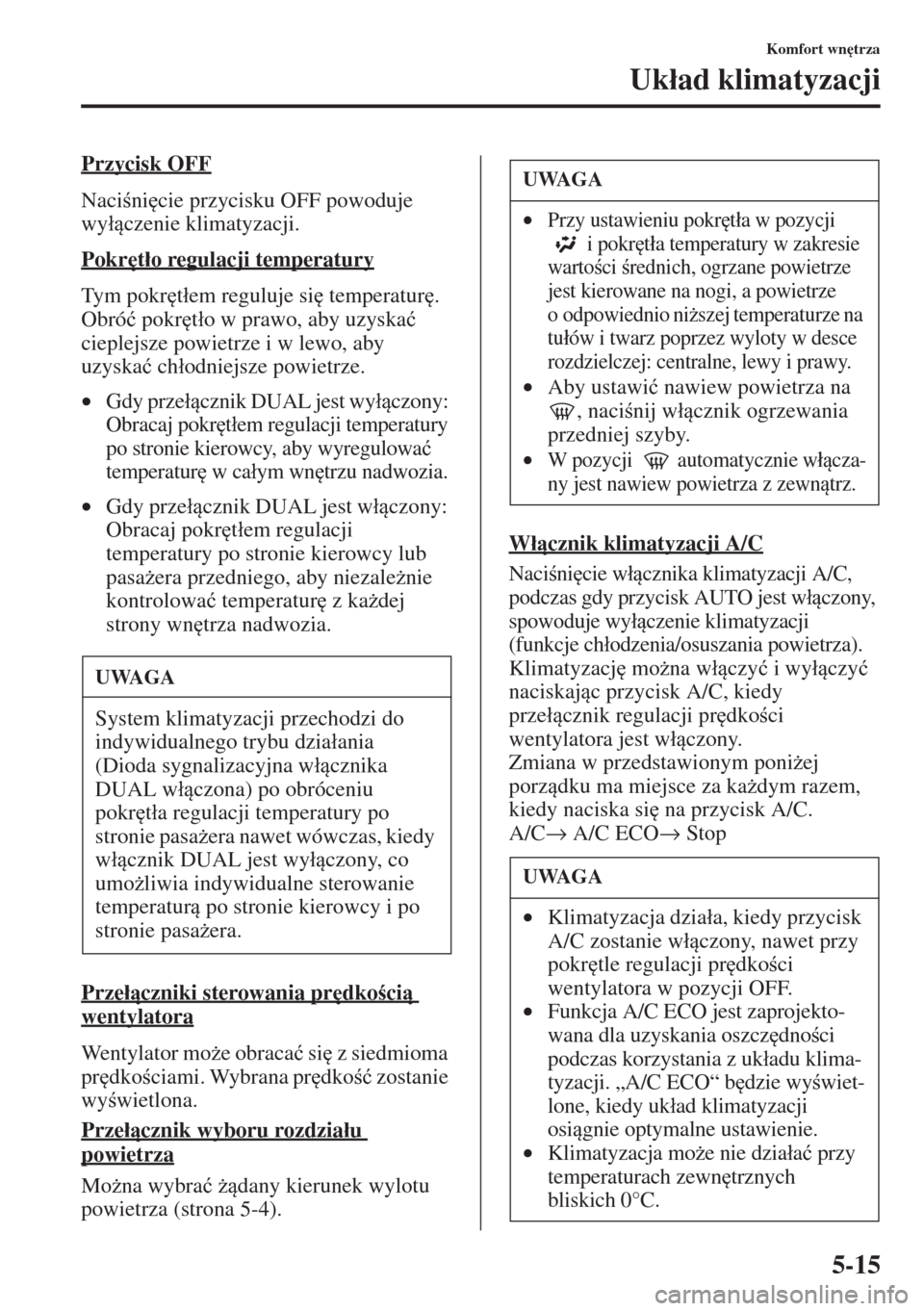

Przycisk OFF
Naci ni
cie przycisku OFF powoduje
wy áczenie klimatyzacji.
Pokr
t áo regulacji temperatury
Tym pokr
t áem reguluje si
temperatur
.
Obró ü pokr
t áo w prawo, aby uzyska ü
cieplejsze powietrze i w lewo, aby
uzyska ü ch áodniejsze powietrze.
•Gdy prze ácznik DUAL jest wy áczony:
Obracaj pokr
t áem regulacji temperatury
po stronie kierowcy, aby wyregulowa ü
temperatur
w ca áym wn
trzu nadwozia.
•Gdy prze ácznik DUAL jest w áczony:
Obracaj pokr
t áem regulacji
temperatury po stronie kierowcy lub
pasa*era przedniego, aby niezale*nie
kontrolowa ü temperatur
z ka*dej
strony wn
trza nadwozia.
Prze áczniki sterowania pr
dko ci
wentylatora
Wentylator mo*e obraca ü si
z siedmioma
pr
dko ciami. Wybrana pr
dko ü zostanie
wy wietlona.
Prze ácznik wyboru rozdzia áu
powietrza
Mo*na wybra ü *dany kierunek wylotu
powietrza (strona 5-4).W ácznik klimatyzacji A/C
Naci ni
cie w ácznika klimatyzacji A/C,
podczas gdy przycisk AUTO jest w áczony,
spowoduje wy áczenie klimatyzacji
(funkcje ch áodzenia/osuszania powietrza).
Klimatyzacj
mo*na w áczy ü i wy áczy ü
naciskajc przycisk A/C, kiedy
prze ácznik regulacji pr
dko ci
wentylatora jest w áczony.
Zmiana w przedstawionym poni*ej
porzdku ma miejsce za ka*dym razem,
kiedy naciska si
na przycisk A/C.
A/C→ A/C ECO→ StopUWAGA
System klimatyzacji przechodzi do
indywidualnego trybu dzia áania
(Dioda sygnalizacyjna w ácznika
DUAL w áczona) po obróceniu
pokr
t áa regulacji temperatury po
stronie pasa*era nawet wówczas, kiedy
w ácznik DUAL jest wy áczony, co
umo*liwia indywidualne sterowanie
temperatur po stronie kierowcy i po
stronie pasa*era.
UWAGA
•Przy ustawieniu pokr
t áa w pozycji
i pokr
t áa temperatury w zakresie
warto ci rednich, ogrzane powietrze
jest kierowane na nogi, a powietrze
o odpowiednio ni*szej temperaturze na
tu áów i twarz poprzez wyloty w desce
rozdzielczej: centralne, lewy i prawy.
•Aby ustawi ü nawiew powietrza na
, naci nij w ácznik ogrzewania
przedniej szyby.
•W pozycji automatycznie w ácza-
ny jest nawiew powietrza z zewntrz.
UWAGA
•Klimatyzacja dzia áa, kiedy przycisk
A/C zostanie w áczony, nawet przy
pokr
tle regulacji pr
dko ci
wentylatora w pozycji OFF.
•Funkcja A/C ECO jest zaprojekto-
wana dla uzyskania oszcz
dno ci
podczas korzystania z uk áadu klima-
tyzacji. „A/C ECO“ b
dzie wy wiet-
lone, kiedy uk áad klimatyzacji
osignie optymalne ustawienie.
•Klimatyzacja mo*e nie dzia áa ü przy
temperaturach zewn
trznych
bliskich 0°C.
Page 350 of 689
5-16
Komfort wn
trza
Uk áad klimatyzacji

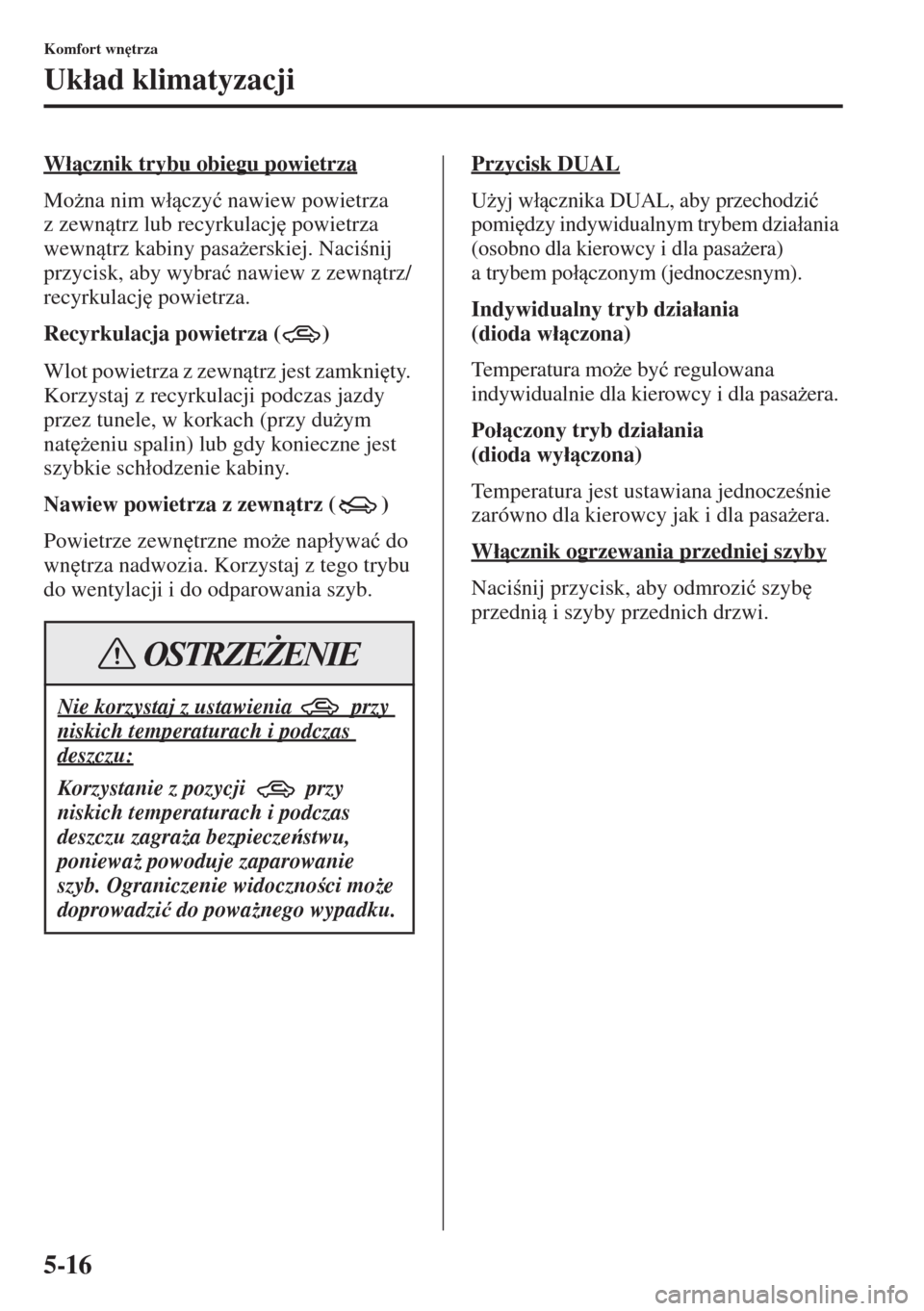

W ácznik trybu obiegu powietrza
Mo*na nim w áczy ü nawiew powietrza
z zewntrz lub recyrkulacj
powietrza
wewntrz kabiny pasa*erskiej. Naci nij
przycisk, aby wybra ü nawiew z zewntrz/
recyrkulacj
powietrza.
Recyrkulacja powietrza ( )
Wlot powietrza z zewntrz jest zamkni
ty.
Korzystaj z recyrkulacji podczas jazdy
przez tunele, w korkach (przy du*ym
nat
*eniu spalin) lub gdy konieczne jest
szybkie sch áodzenie kabiny.
Nawiew powietrza z zewntrz ( )
Powietrze zewn
trzne mo*e nap áywa ü do
wn
trza nadwozia. Korzystaj z tego trybu
do wentylacji i do odparowania szyb.Przycisk DUALU*yj w ácznika DUAL, aby przechodzi ü
pomi
dzy indywidualnym trybem dzia áania
(osobno dla kierowcy i dla pasa*era)
a trybem po áczonym (jednoczesnym).
Indywidualny tryb dzia áania
(dioda w áczona)
Temperatura mo*e by ü regulowana
indywidualnie dla kierowcy i dla pasa*era.
Po áczony tryb dzia áania
(dioda wy áczona)
Temperatura jest ustawiana jednocze nie
zarówno dla kierowcy jak i dla pasa*era.
W ácznik ogrzewania przedniej szyby
Naci nij przycisk, aby odmrozi ü szyb
przedni i szyby przednich drzwi.
Nie korzystaj z ustawienia przy
niskich temperaturach i podczas
deszczu:
Korzystanie z pozycji przy
niskich temperaturach i podczas
deszczu zagra*a bezpieczestwu,
poniewa* powoduje zaparowanie
szyb. Ograniczenie widoczno ci mo*e
doprowadzi ü do powa*nego wypadku.
OSTRZEŻENIE
