MAZDA MODEL 3 HATCHBACK 2015 Instruktionsbog (in Danish)

9-7
Specifikationer
Specifikationer
tSmøremidlets kvalitet
*1 Se anbefalede SAE-viskositetstal på side 6-23.
*2 Originale Mazda-olier er specialdesignet/-testet til den relevante motor. Optimal ydeevne opnås ved
på alle tidspunkter at bruge originale Mazda-olier.
*3 Hvis du ikke kan finde en original Mazda-olie, kan der bruges alternative olier, der opfylder de angivne
specifikationer.
*4 Brug API SM/SN i Kasakhstan.
Brug ikke olier, der ikke opfylder de ovenstående specifikationer eller krav. Brug
af upassende olie kan medføre beskadigelse af motoren, og dette er ikke dækket af
Mazda-garantien.
Motorolie*1EuropaUndtagen Europa
MZR 1.6Anbefalede olier*2Oliekvalitet
Original Mazda-olie Ultra 5W-30
API SG/SH/SJ/SL/SM/SN eller
ILSAC GF-II/GF-III/GF-IV/GF-V
Original Mazda-olie 10W-40
Original Mazda-olie Supra 0W-20
Original Mazda-olie Supra 0W-30
Alternativ oliekvalitet
*3
API SL/SM/SN*4 eller
ACE A A3/ A55W-20
10W-40
5W-30
0W-30
0W-20
SKYACTIV-G 1.5,
SKYACTIV-G 2.0 Anbefalede olier
*2Oliekvalitet
Original Mazda-olie Supra 0W-20
API SG/SH/SJ/SL/SM/SN eller
ILSAC GF-II/GF-III/GF-IV/GF-V Original Mazda-olie Ultra 5W-30
Alternativ oliekvalitet
*3
API SL/SM/SN*4 eller
ACE A A3/ A50W-20
5W-30
SKYACTIV-D 2.2Anbefalede olier
*2Oliekvalitet
Original Mazda-olie Supra DPF 0W-30
ACEA C3
0W-30 / 5W-30 Original Mazda-olie Ultra DPF 5W-30
Alternativ oliekvalitet
*3
ACEA C30W-30
5W-30
SmøremiddelKlassifikation
Gearolie til manuelt gearAPI-service GL-4
SAE75W-80
Gearolie til automatgearMZR 1.6 Original Mazda-olie ATF M-V
SKYACTIV-G 1.5, SKYACTIV-G 2.0,
SKYACTIV-D 2.2Original Mazda-olie ATF-FZ
Bremse-/koblingsvæske SAE J17
03 eller FMVSS116 DOT-3 eller DOT-4

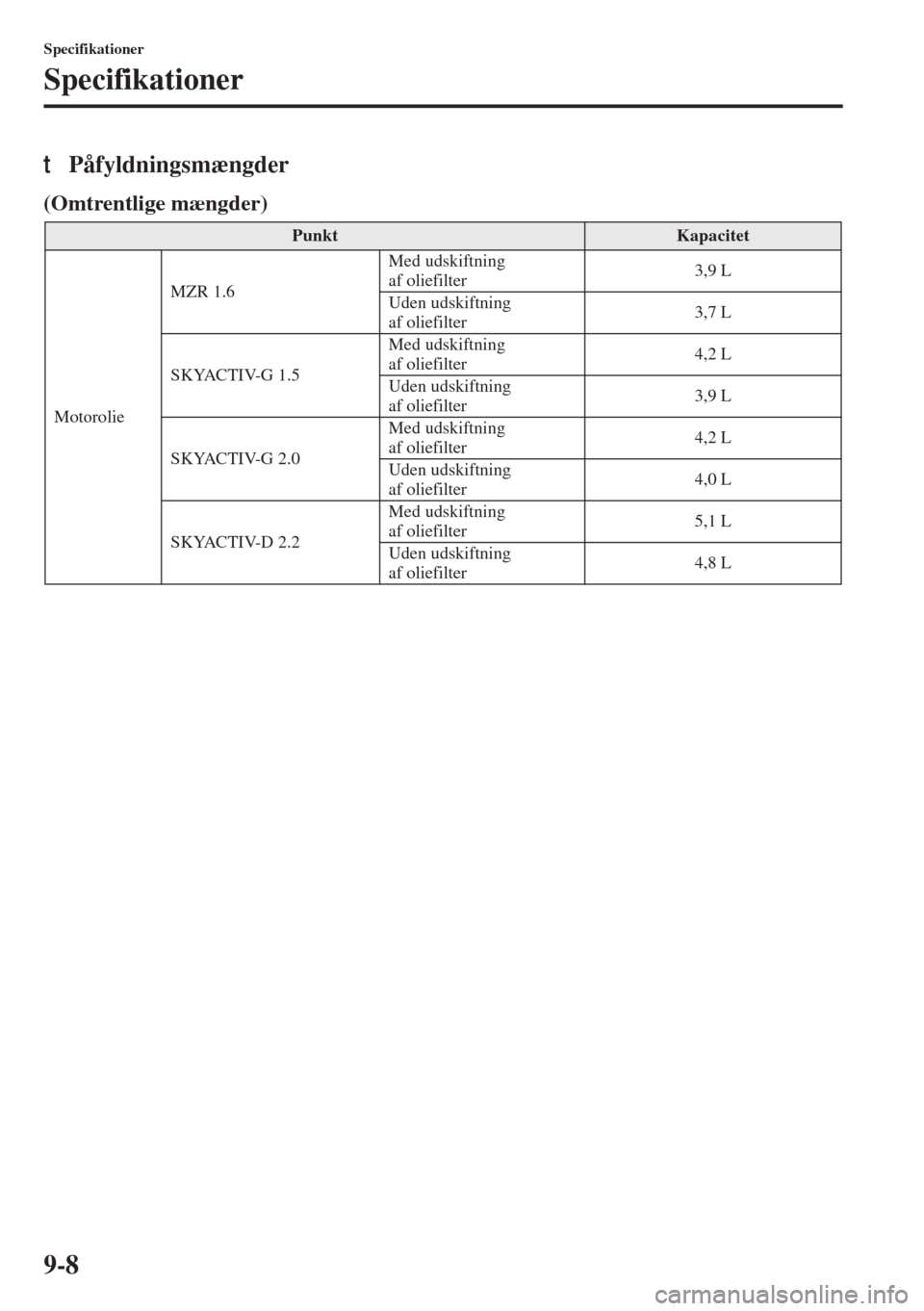

9-8
Specifikationer
Specifikationer
tPåfyldningsmængder
(Omtrentlige mængder)
PunktKapacitet
MotorolieMZR 1.6Med udskiftning
af oliefilter3,9 L
Uden udskiftning
af oliefilter3,7 L
SKYACTIV-G 1.5Med udskiftning
af oliefilter4,2 L
Uden udskiftning
af oliefilter3,9 L
SKYACTIV-G 2.0Med udskiftning
af oliefilter4,2 L
Uden udskiftning
af oliefilter4,0 L
SKYACTIV-D 2.2Med udskiftning
af oliefilter5,1 L
Uden udskiftning
af oliefilter4,8 L

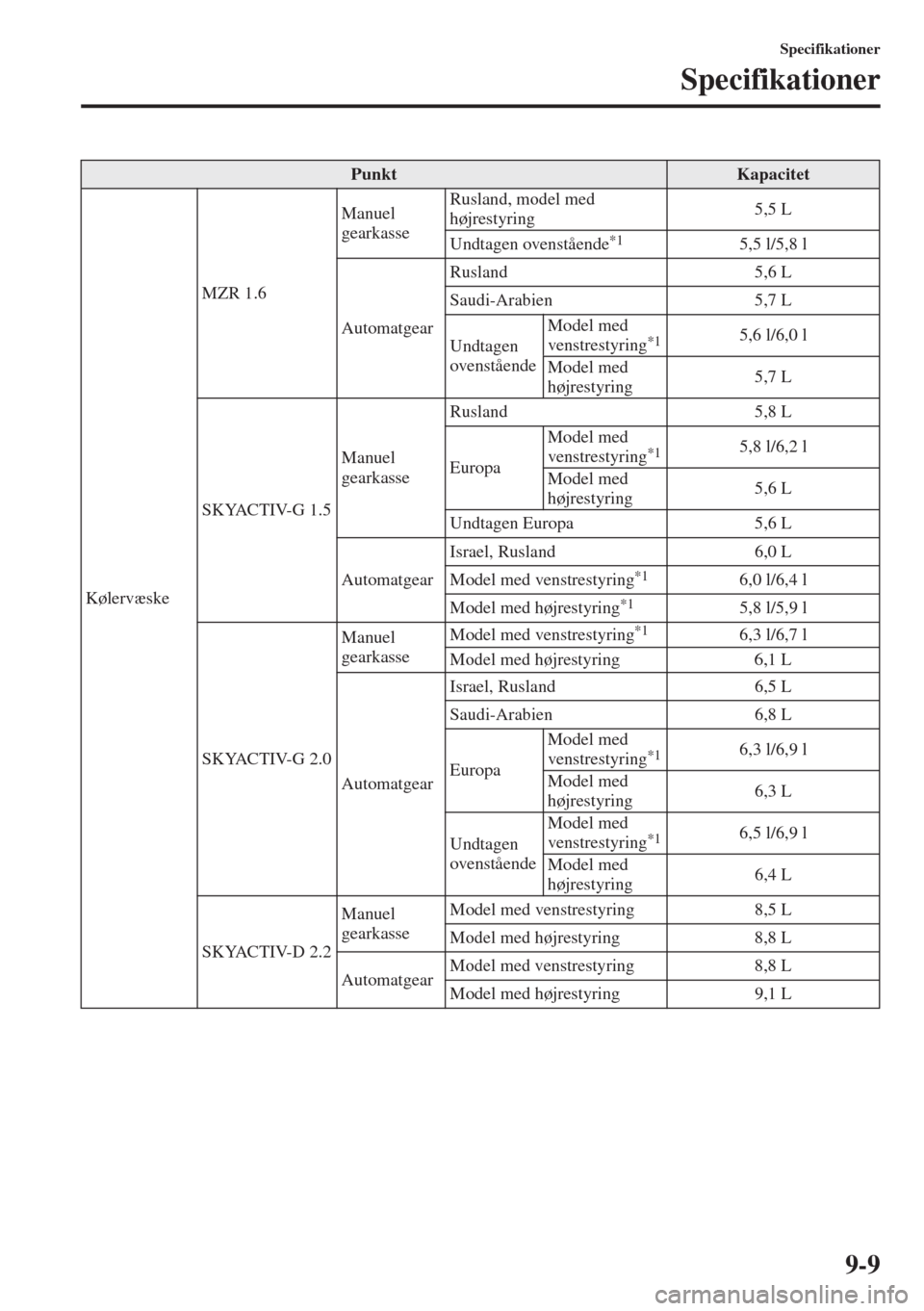

9-9
Specifikationer
Specifikationer
PunktKapacitet
KølervæskeMZR 1.6Manuel
gearkasseRusland, model med
højrestyring5,5 L
Undtagen ovenstående
*15,5 l/5,8 l
AutomatgearRusland 5,6 L
Saudi-Arabien 5,7 L
Undtagen
ovenståendeModel med
venstrestyring
*15,6 l/6,0 l
Model med
højrestyring5,7 L
SKYACTIV-G 1.5Manuel
gearkasseRusland 5,8 L
EuropaModel med
venstrestyring
*15,8 l/6,2 l
Model med
højrestyring5,6 L
Undtagen Europa 5,6 L
AutomatgearIsrael, Rusland 6,0 L
Model med venstrestyring
*16,0 l/6,4 l
Model med højrestyring
*15,8 l/5,9 l
SKYACTIV-G 2.0Manuel
gearkasseModel med venstrestyring*16,3 l/6,7 l
Model med højrestyring 6,1 L
AutomatgearIsrael, Rusland 6,5 L
Saudi-Arabien 6,8 L
EuropaModel med
venstrestyring
*16,3 l/6,9 l
Model med
højrestyring6,3 L
Undtagen
ovenståendeModel med
venstrestyring
*16,5 l/6,9 l
Model med
højrestyring6,4 L
SKYACTIV-D 2.2Manuel
gearkasseModel med venstrestyring 8,5 L
Model med højrestyring 8,8 L
AutomatgearModel med venstrestyring 8,8 L
Model med højrestyring9,1 L

9-10
Specifikationer
Specifikationer
Kontrollér olie- og væskestand med oliepind eller beholderens måler.
*1 Motorkølevæskestanden svinger alt efter specifikationen.
*2 Oliemængden i en manuel gearkasse svinger alt efter specifikationen.
*3 Oliemængden i en automatisk gearkasse svinger alt efter specifikati
onen.
tMål
Sedan
Gearolie til
manuelt gearMZR 1.6 2,91 L
SKYACTIV-G 1.5*21,59 l/1,70 l
SKYACTIV-G 2.0 1,70 L
SKYACTIV-D 2.2 2,40 L
Gearolie til
automatgearMZR 1.67,0 L
SKYACTIV-G 1.5
*37,2 l/7,8 l
SKYACTIV-G 2.07,8 L
SKYACTIV-D 2.2 8,0 L
Brændstoftank51,0 L
PunktBilens specifikationer
TotallængdeUden nummerpladeholder 4580 mm
Med nummerpladeholder 4585 mm
Totalbredde 1795 mm
TotalhøjdeUndtagen Ecuador/Colombia/Uruguay 1450 mm
Ecuador/Colombia/Uruguay 1460 mm
Forsporvidde 1555 mm
Bagsporvidde 1560 mm
Akselafstand
2700 mm
PunktKapacitet

9-11
Specifikationer
Specifikationer
Hatchback
*1 Total højde er kategoriseret iht. antennetype som følger:
Ty p e A
Ty p e B
Undtagen ovenstående.
PunktBilens specifikationer
TotallængdeUden nummerpladeholder 4460 mm
Med nummerpladeholder 4465 mm
Totalbredde 1795 mm
Totalhøjde
*1
Type AUndtagen Ecuador/Colombia/
Uruguay1465 mm
Ecuador/Colombia/Uruguay 1475 mm
Type BUndtagen Ecuador/Colombia/
Uruguay1450 mm
Ecuador/Colombia/Uruguay 1460 mm
Forsporvidde 1555 mm
Bagsporvidde 1560 mm
Akselafstand 2700 mm
Antenne

9-12
Specifikationer
Specifikationer
tLys p æ re r
Udvendigt lys
*1 FN/ECE står for De Forenede Nationers Økonomiske Kommission for Europa.
*2 LED er en forkortelse for Light Emitting Diode (lysemitterende diode).
Ly s p æ reKategori
WattFN/ECE*1 (SAE)
ForlygterMed Xenon
Fusion-forlygterFjern-/nærlys 35 D4S (D4S)
Med
halogenforlygterFjernlysMed
kørelys55 H15 (—)
Uden
kørelys60 HB3 (9005)
Nærlys 55 H11 (H11)
KørelysMed Xenon Fusion-forlygter
LED
*2— (—)
Med halogenforlygter
*15 H15 (—)
PositionslysMed Xenon Fusion-forlygter
LED
*2— (—)
Med halogenforlygter
5W5W (—)
Tågeforlygter* 55 H11 (H11)
Blinklys foran 21 WY21W (7443NA)
Blinklys på siden
LED
*2— (—)
Højt monteret bremselys
LED
*2— (—)
Blinklys bagpå 21 WY21W (7443NA)
Bremselys (Med Xenon Fusion-forlygter)
LED
*2— (—)
Baglygter (med Xenon Fusion-forlygter)
LED
*2— (—)
Bremselys/baglygter (med halogenforlygter) 21/5 W21/5W (7443)
BaklysSedan 16 W16W (921)
Hatchback 21 W21W (7440)
Tågebaglygte
*21 W21W (7440)
Nummerpladelys 5 W5W (—)
*Visse modeller.

9-13
Specifikationer
Specifikationer
Kabinelys
*1 FN/ECE står for De Forenede Nationers Økonomiske Kommission for Europa.
tDæk
Dækmærkeinformation
Vælg de korrekte dæk til bilen ved hjælp af nedenstående dækmærkeinformation.
Ly s p æ reKategori
Wa t tFN-ECE*1
Bagagerumslys (sedan) 3 —
Bagagerumslys (hatchback) 5 —
Kabinelys (for)/kortlamper* 8 —
Kabinelys (for)* 10 —
Kabinelys (bag)* 10 —
Sminkespejllys* 2 —
HastighedssymbolMaksimal hastighed
Q Op til 160 km/t
UOp til 170 km/t
S Op til 180 km/t
FOp til 190 km/t
U Op til 200 km/t
H Op til 210 km/t
V Op til 240 km/t
WOp til 270 km/t
Y Op til 300 km/t
ZR Over 240 km/t
Eksempel på dækmærke og dets betydning
Nominel dækbredde
Nominelt højde/breddeforhold i %
OpbygningskodeMudder og sne
Hastighedssymbol
Belastningsindeks (ikke på ZR-dæk)
Nominel fælgdiameter i tommer
*Visse modeller.

9-14
Specifikationer
Specifikationer
Dæk og dæktryk
Du finder dækstørrelser og dæktryk i dæktrykstabellen (side 6-46).
Efter justering af dæktrykket er det nødvendigt at starte systemet til overvågning af
dæktryk for at sikre, at systemet fungerer normalt.
Se "Start af
systemet til overvågning af dæktryk" på side 4-164.
Standarddæk
1 persons vægt: ca. 75 kg
*1 Kontrollér dæktrykmærkatet (dørramme i førerside) for at se det korrekte dæktryk. Se "Dæktryketiket"
på side9-3.
Reservehjul*
BEMÆRK
Dækkene er optimalt tilpasset bilens chassis.
Mazda anbefaler, at man ved dækskifte anvender den type dæk, der sad på bilen
fra fabrikken. Du skal kontakte en fagekspert for at få yderligere oplysninger. Vi
anbefaler et autoriseret Mazda-værksted.
DækstørrelseDæktryk
Op til 3 personer–Fuld last
205/60R16 92VForende 250 kPa (2,5 bar, 36 psi) 280 kPa (2,8 bar, 41 psi)
Bagdæk 250 kPa (2,5 bar, 36 psi) 320 kPa (3,2 bar, 46 psi)
215/45R18 89WType A
*1Forende 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
Bagdæk 230 kPa (2,3 bar, 33 psi) 300 kPa (3,0 bar, 44 psi)
Type B
*1Forende 250 kPa (2,5 bar, 36 psi) 280 kPa (2,8 bar, 41 psi)
Bagdæk 250 kPa (2,5 bar, 36 psi) 300 kPa (3,0 bar, 44 psi)
215/45ZR18 93WForende 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
Bagdæk 230 kPa (2,3 bar, 33 psi) 300 kPa (3,0 bar, 44 psi)
DækstørrelseDæktryk
T125/70D16 96M 420 kPa (60 psi)
185/55R16 87M 320 kPa (3,2 bar, 46 psi)
*Visse modeller.

9-15
Specifikationer
Specifikationer
Vinterdæk
1 persons vægt: ca. 75 kg
*1 Belastningsindeks og hastighedssymbol: 92Q/92S/92H/92V
*2 Belastningsindeks og hastighedssymbol: 89Q/89S/89H/89V/89W
*3 Belastningsindeks og hastighedssymbol: 92Q/92S
*4 Belastningsindeks og hastighedssymbol: 92H/92V
Hjulmøtrikkernes tilspændingsmoment
Ved montering af et dæk skal hjulmøtrikken tilspændes til følgende moment.
108
–147 N·m (12–14 kgf·m)
tSikringer
Se afsnittet "Sikringer" på side 6-65.
tBremser
Hvis du ønsker oplysninger om slidgrænsespecifikationer for skivebremserne og
målemetoden, skal du kontakte en fagekspert. Vi anbefaler en autoriseret Mazda-reparatør.
Oplysningerne er gjort gratis tilgængelige.
DækstørrelseDæktryk
Op til 3 personerFuld last
205/60R16
*1 MSForende 250 kPa (2,5 bar, 36 psi) 280 kPa (2,8 bar, 41 psi)
Bagdæk 270 kPa (2,7 bar, 39 psi)320 kPa (3,2 bar, 46 psi)*3,
340 kPa (3,4 bar, 49 psi)*4
215/45R18*2 MSForende 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
Bagdæk 250 kPa (2,5 bar, 36 psi) 320 kPa (3,2 bar, 46 psi)

9-16
Specifikationer
Tilpasningsmuligheder
Følgende tilpasningsmuligheder kan indstilles eller ændres af et autoriseret
Mazda-værksted. Kontakt et autoriseret Mazda-værksted for at få flere oplysninger.
Desuden kan nogle af tilpasningsmulighederne ændres af kunden alt efter funktionen.
Tilpasningsmulighederne, der kan ændres, er forskellige alt efter marked og specifikation.
1Indstillinger kan ændres vha. midterdisplayet.
2Indstillinger kan ændres vha. bilens kontakter.
3Indstillinger kan ændres af en autoriseret Mazda-reparatør.
Tilpasningsmuligheder
PunktFunktionFa-
briksindstil-
lingTilgængelige
indstillingerÆndring af indstillinger
123
Sikkerhed
Smart
bremsehjælp
i by (SCBS)
Se afsnittet
"Smart
bremsehjælp
i by (SCBS)"
på side 4-139.Systemet kan ændres,
så Smart City Brake
Support (SCBS) ikke
er aktivt.
*1
Til Til/fraX
Se afsnittet
"Indstillinger"
på side 5-71.
XSe afsnit-
tet
"Stands-
ning af
SCBS-
systemets
funktion"
på
side 4-144.—
Smart Brake
Support (SBS)
Se afsnittet
"Smart
bremsehjælp
(SBS)" på
side 4-145.Systemet kan ændres,
så smart bremsehjælp
(SCB) ikke er aktivt.*1Til Til/fraX
Se afsnittet
"Indstillinger"
på side 5-71.—X
Intervallet, hvormed
aktivering af
kollisionsadvarslen
kan ændres.Nær Nær/FjernX
Se afsnittet
"Indstillinger"
på side 5-71.
—X
Lydstyrken af
kollisionsadvarslen
kan ændres.HøjFjern-/nærlys
fraX
Se afsnittet
"Indstillinger"
på side 5-71.—X
