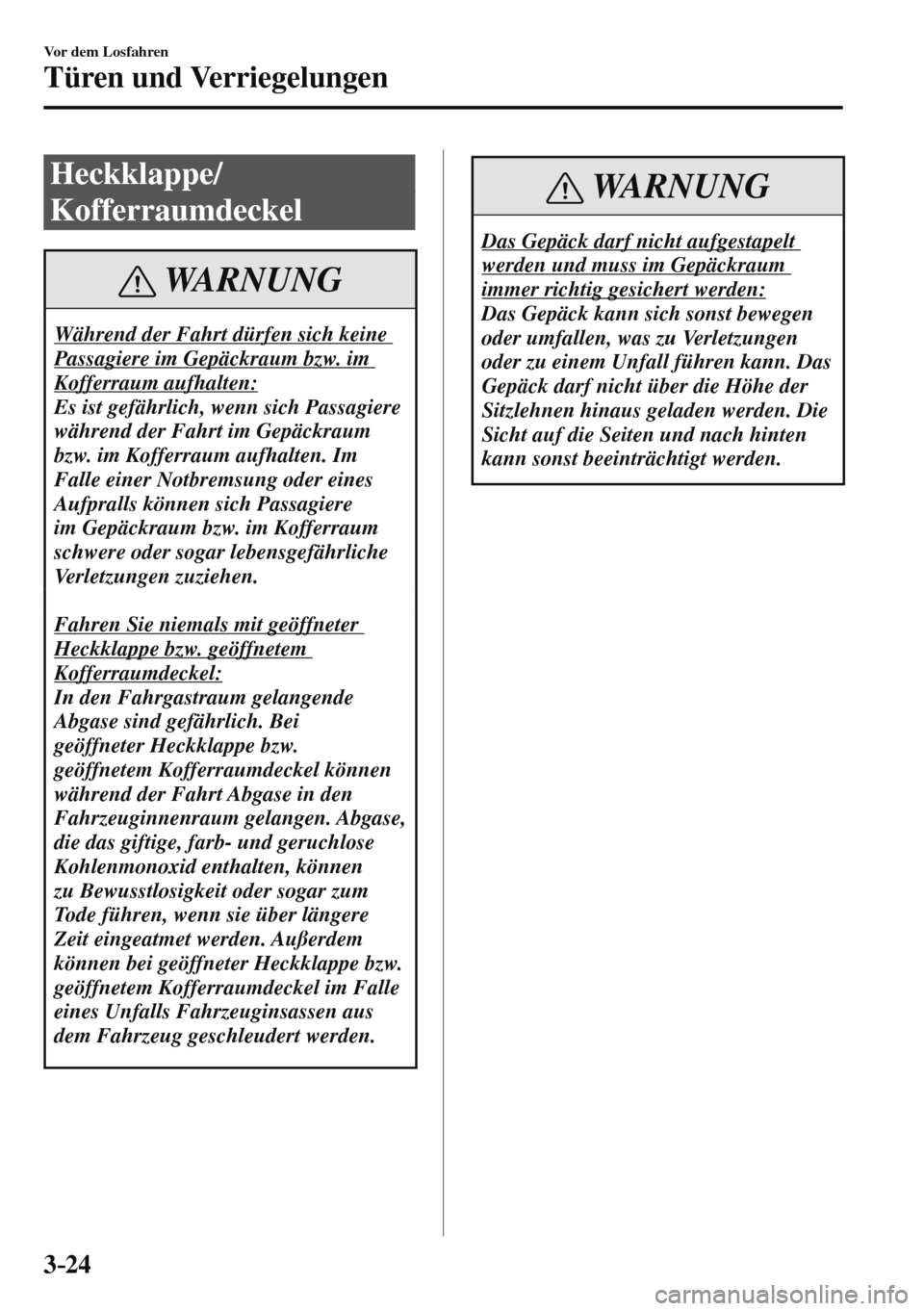

3–24
Vor dem Losfahren
Türen und Verriegelungen
Heckklappe/
Kofferraumdeckel
WARNUNG
Während der Fahrt dürfen sich keine
Passagiere im Gepäckraum bzw. im
Kofferraum aufhalten:
Es ist gefährlich, wenn sich Passagiere
während der Fahrt im Gepäckraum
bzw. im Kofferraum aufhalten. Im
Falle einer Notbremsung oder eines
Aufpralls können sich Passagiere
im Gepäckraum bzw. im Kofferraum
schwere oder sogar lebensgefährliche
Verletzungen zuziehen.
Fahren Sie niemals mit geöffneter
Heckklappe bzw. geöffnetem
Kofferraumdeckel:
In den Fahrgastraum gelangende
Abgase sind gefährlich. Bei
geöffneter Heckklappe bzw.
geöffnetem Kofferraumdeckel können
während der Fahrt Abgase in den
Fahrzeuginnenraum gelangen. Abgase,
die das giftige, farb- und geruchlose
Kohlenmonoxid enthalten, können
zu Bewusstlosigkeit oder sogar zum
Tode führen, wenn sie über längere
Zeit eingeatmet werden. Außerdem
können bei geöffneter Heckklappe bzw.
geöffnetem Kofferraumdeckel im Falle
eines Unfalls Fahrzeuginsassen aus
dem Fahrzeug geschleudert werden.
WARNUNG
Das Gepäck darf nicht aufgestapelt
werden und muss im Gepäckraum
immer richtig gesichert werden:
Das Gepäck kann sich sonst bewegen
oder umfallen, was zu Verletzungen
oder zu einem Unfall führen kann. Das
Gepäck darf nicht über die Höhe der
Sitzlehnen hinaus geladen werden. Die
Sicht auf die Seiten und nach hinten
kann sonst beeinträchtigt werden.

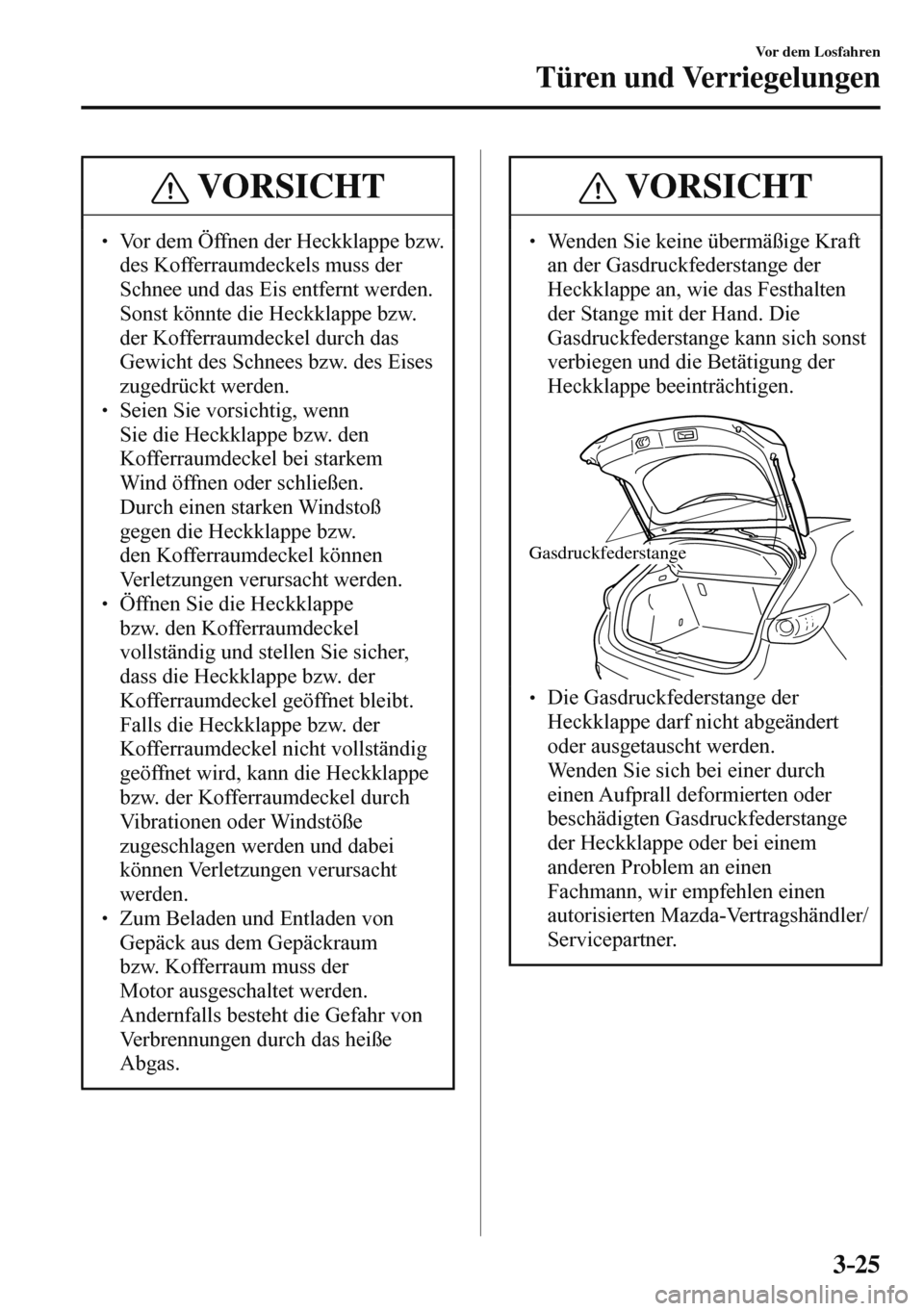

3–25
Vor dem Losfahren
Türen und Verriegelungen
VORSICHT
  Vor dem Öffnen der Heckklappe bzw.
des Kofferraumdeckels muss der
Schnee und das Eis entfernt werden.
Sonst könnte die Heckklappe bzw.
der Kofferraumdeckel durch das
Gewicht des Schnees bzw. des Eises
zugedrückt werden.
  Seien Sie vorsichtig, wenn
Sie die Heckklappe bzw. den
Kofferraumdeckel bei starkem
Wind öffnen oder schließen.
Durch einen starken Windstoß
gegen die Heckklappe bzw.
den Kofferraumdeckel können
Verletzungen verursacht werden.
  Öffnen Sie die Heckklappe
bzw. den Kofferraumdeckel
vollständig und stellen Sie sicher,
dass die Heckklappe bzw. der
Kofferraumdeckel geöffnet bleibt.
Falls die Heckklappe bzw. der
Kofferraumdeckel nicht vollständig
geöffnet wird, kann die Heckklappe
bzw. der Kofferraumdeckel durch
Vibrationen oder Windstöße
zugeschlagen werden und dabei
können Verletzungen verursacht
werden.
  Zum Beladen und Entladen von
Gepäck aus dem Gepäckraum
bzw. Kofferraum muss der
Motor ausgeschaltet werden.
Andernfalls besteht die Gefahr von
Verbrennungen durch das heiße
Abgas.
VORSICHT
  Wenden Sie keine übermäßige Kraft
an der Gasdruckfederstange der
Heckklappe an, wie das Festhalten
der Stange mit der Hand. Die
Gasdruckfederstange kann sich sonst
verbiegen und die Betätigung der
Heckklappe beeinträchtigen.
Gasdruckfederstange
  Die Gasdruckfederstange der
Heckklappe darf nicht abgeändert
oder ausgetauscht werden.
Wenden Sie sich bei einer durch
einen Aufprall deformierten oder
beschädigten Gasdruckfederstange
der Heckklappe oder bei einem
anderen Problem an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.

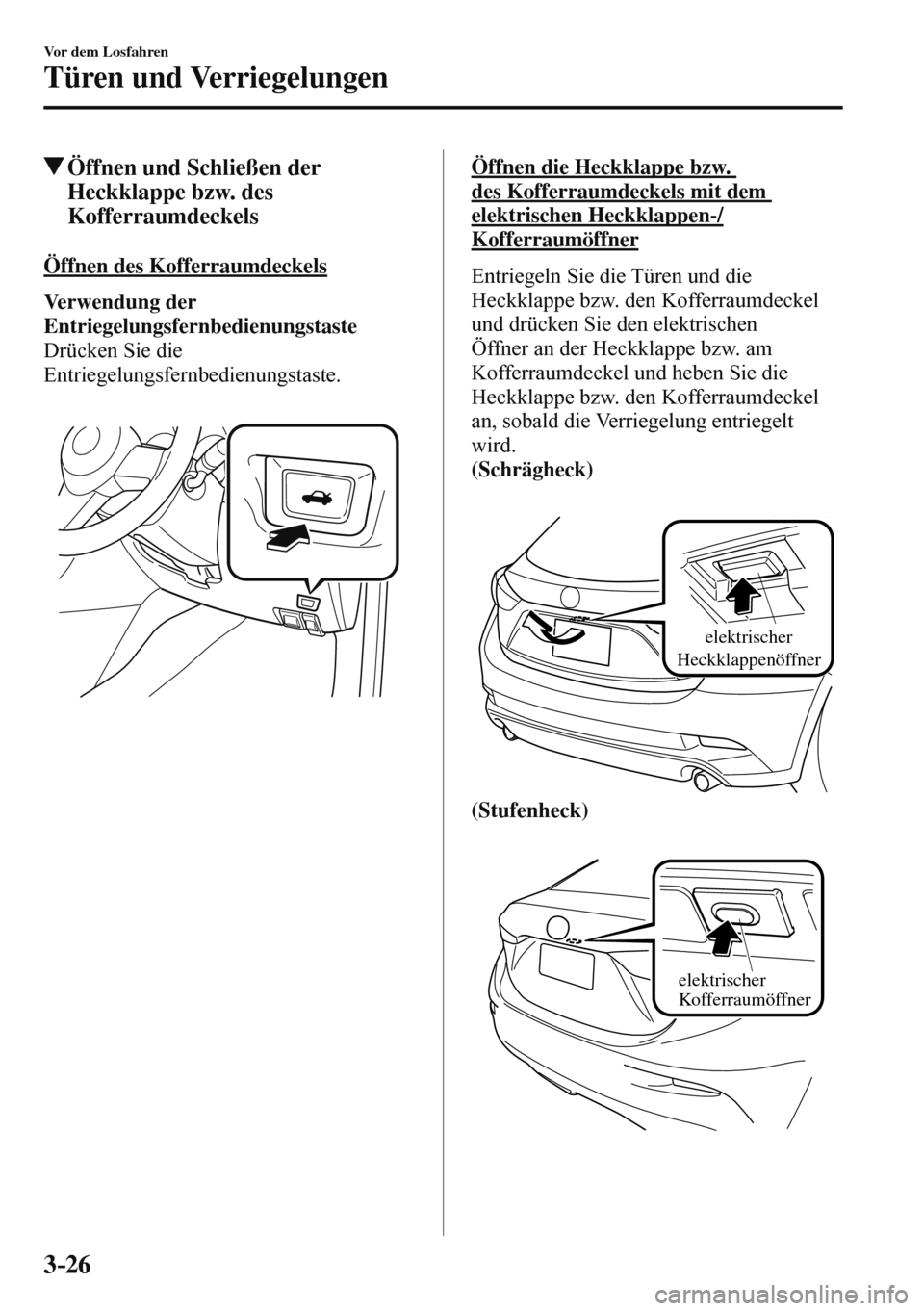

3–26
Vor dem Losfahren
Türen und Verriegelungen
Öffnen und Schließen der
Heckklappe bzw. des
Kofferraumdeckels
Öffnen des Kofferraumdeckels
Verwendung der
Entriegelungsfernbedienungstaste
Drücken Sie die
Entriegelungsfernbedienungstaste.


Öffnen die Heckklappe bzw.
des Kofferraumdeckels mit dem
elektrischen Heckklappen-/
Kofferraumöffner
Entriegeln Sie die Türen und die
Heckklappe bzw. den Kofferraumdeckel
und drücken Sie den elektrischen
Öffner an der Heckklappe bzw. am
Kofferraumdeckel und heben Sie die
Heckklappe bzw. den Kofferraumdeckel
an, sobald die Verriegelung entriegelt
wird.
(Schrägheck)


elektrischer
Heckklappenöffner

(Stufenheck)


elektrischer
Kofferraumöffner

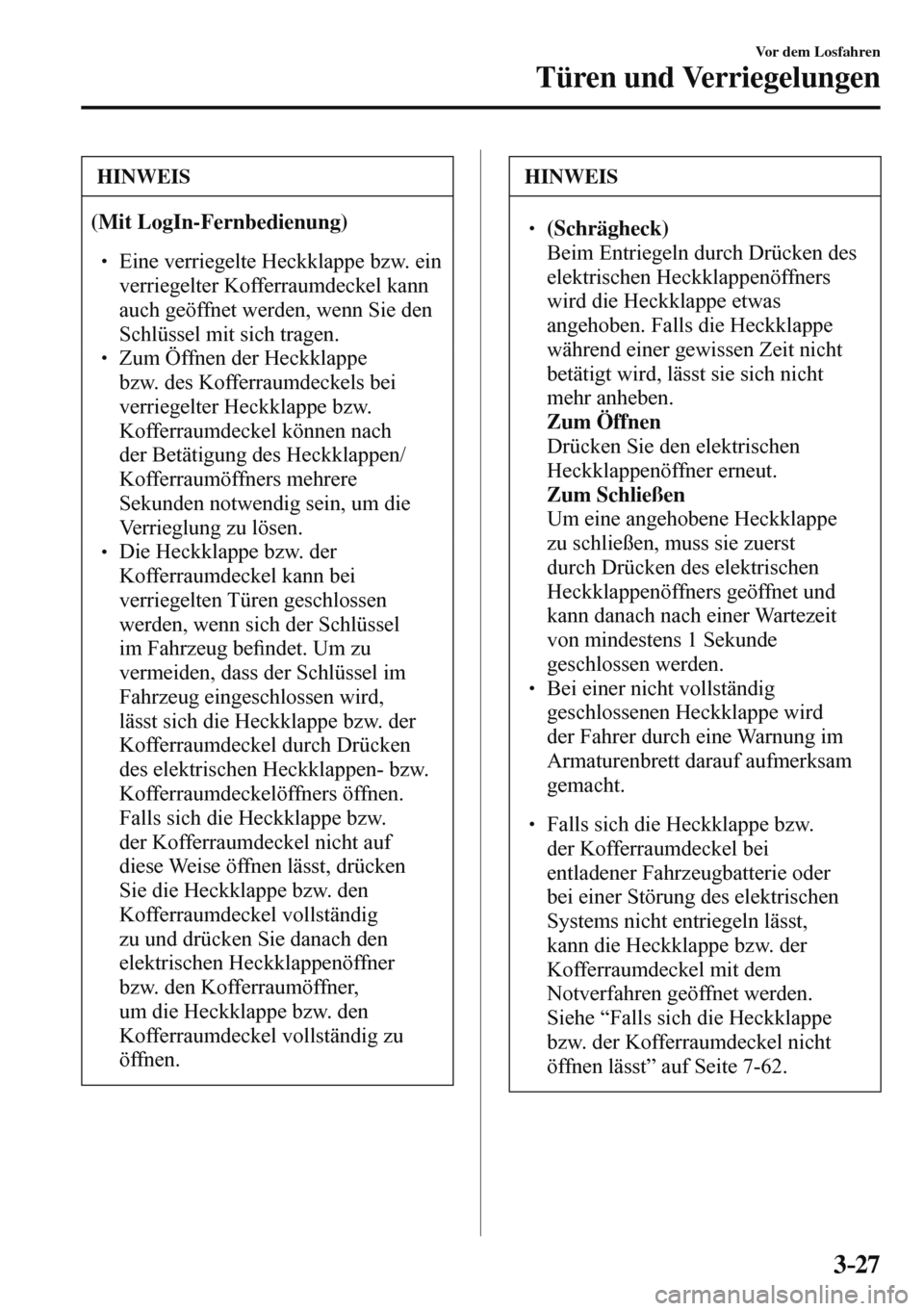

3–27
Vor dem Losfahren
Türen und Verriegelungen
HINWEIS
(Mit LogIn-Fernbedienung)

 Eine verriegelte Heckklappe bzw. ein
verriegelter Kofferraumdeckel kann
auch geöffnet werden, wenn Sie den
Schlüssel mit sich tragen.
  Zum Öffnen der Heckklappe
bzw. des Kofferraumdeckels bei
verriegelter Heckklappe bzw.
Kofferraumdeckel können nach
der Betätigung des Heckklappen/
Kofferraumöffners mehrere
Sekunden notwendig sein, um die
Verrieglung zu lösen.
  Die Heckklappe bzw. der
Kofferraumdeckel kann bei
verriegelten Türen geschlossen
werden, wenn sich der Schlüssel
im Fahrzeug be¿ ndet. Um zu
vermeiden, dass der Schlüssel im
Fahrzeug eingeschlossen wird,
lässt sich die Heckklappe bzw. der
Kofferraumdeckel durch Drücken
des elektrischen Heckklappen- bzw.
Kofferraumdeckelöffners öffnen.
Falls sich die Heckklappe bzw.
der Kofferraumdeckel nicht auf
diese Weise öffnen lässt, drücken
Sie die Heckklappe bzw. den
Kofferraumdeckel vollständig
zu und drücken Sie danach den
elektrischen Heckklappenöffner
bzw. den Kofferraumöffner,
um die Heckklappe bzw. den
Kofferraumdeckel vollständig zu
öffnen.
HINWEIS

 (Schrägheck)  Beim Entriegeln durch Drücken des
elektrischen Heckklappenöffners
wird die Heckklappe etwas
angehoben. Falls die Heckklappe
während einer gewissen Zeit nicht
betätigt wird, lässt sie sich nicht
mehr anheben.
 Zum Öffnen  Drücken Sie den elektrischen
Heckklappenöffner erneut.
 Zum Schließen  Um eine angehobene Heckklappe
zu schließen, muss sie zuerst
durch Drücken des elektrischen
Heckklappenöffners geöffnet und
kann danach nach einer Wartezeit
von mindestens 1 Sekunde
geschlossen werden.
  Bei einer nicht vollständig
geschlossenen Heckklappe wird
der Fahrer durch eine Warnung im
Armaturenbrett darauf aufmerksam
gemacht.

 Falls sich die Heckklappe bzw.
der Kofferraumdeckel bei
entladener Fahrzeugbatterie oder
bei einer Störung des elektrischen
Systems nicht entriegeln lässt,
kann die Heckklappe bzw. der
Kofferraumdeckel mit dem
Notverfahren geöffnet werden.
 Siehe “Falls sich die Heckklappe
bzw. der Kofferraumdeckel nicht
öffnen lässt” auf Seite 7-62 .

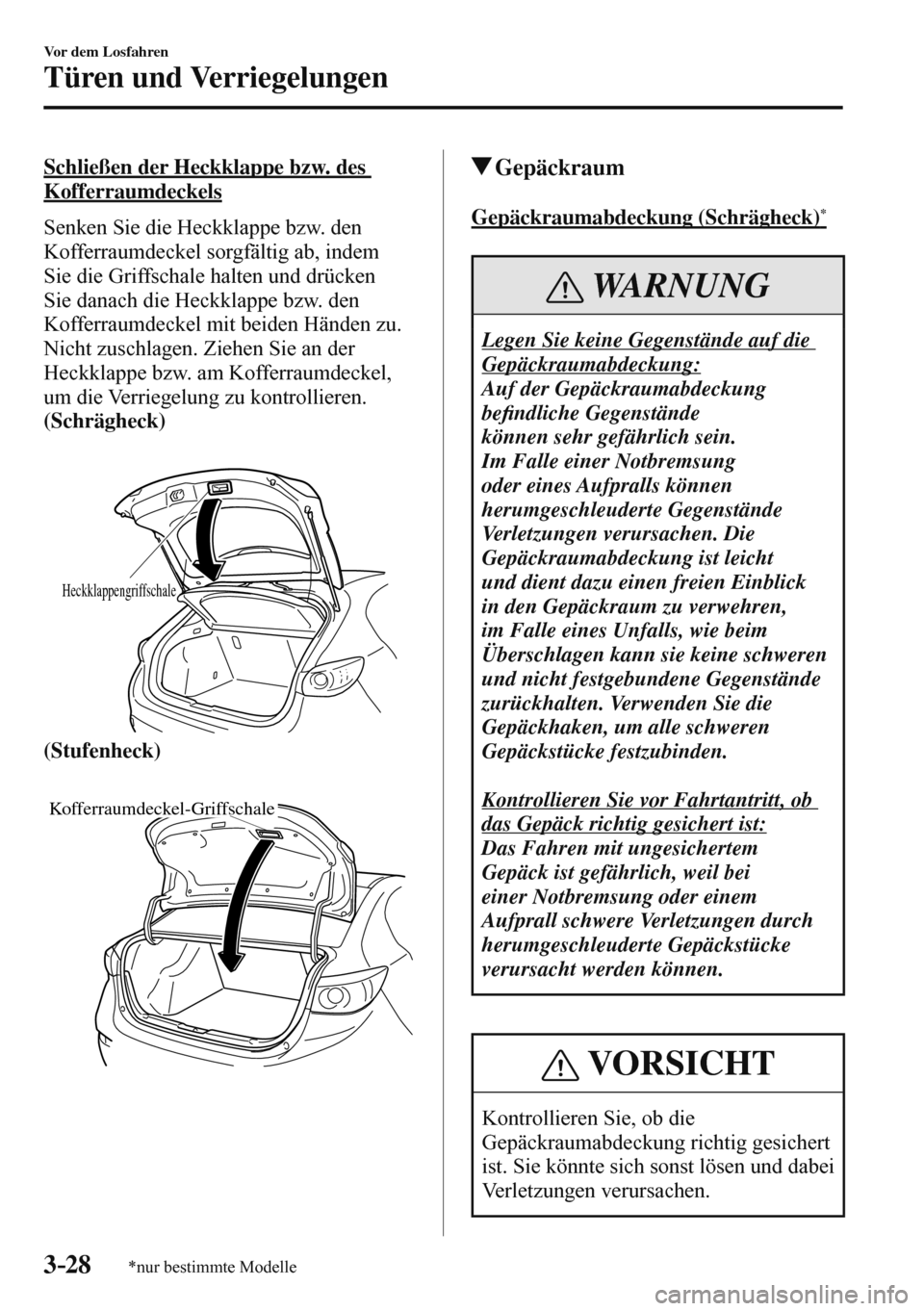

3–28
Vor dem Losfahren
Türen und Verriegelungen
*nur bestimmte Modelle
Schließen der Heckklappe bzw. des
Kofferraumdeckels
Senken Sie die Heckklappe bzw. den
Kofferraumdeckel sorgfältig ab, indem
Sie die Griffschale halten und drücken
Sie danach die Heckklappe bzw. den
Kofferraumdeckel mit beiden Händen zu.
Nicht zuschlagen. Ziehen Sie an der
Heckklappe bzw. am Kofferraumdeckel,
um die Verriegelung zu kontrollieren.
(Schrägheck)


Heckklappengriffschale

(Stufenheck)


Kofferraumdeckel-Griffschale

Gepäckraum
Gepäckraumabdeckung (Schrägheck) *
WARNUNG
Legen Sie keine Gegenstände auf die
Gepäckraumabdeckung:
Auf der Gepäckraumabdeckung
be¿ ndliche Gegenstände
können sehr gefährlich sein.
Im Falle einer Notbremsung
oder eines Aufpralls können
herumgeschleuderte Gegenstände
Verletzungen verursachen. Die
Gepäckraumabdeckung ist leicht
und dient dazu einen freien Einblick
in den Gepäckraum zu verwehren,
im Falle eines Unfalls, wie beim
Überschlagen kann sie keine schweren
und nicht festgebundene Gegenstände
zurückhalten. Verwenden Sie die
Gepäckhaken, um alle schweren
Gepäckstücke festzubinden.
Kontrollieren Sie vor Fahrtantritt, ob
das Gepäck richtig gesichert ist:
Das Fahren mit ungesichertem
Gepäck ist gefährlich, weil bei
einer Notbremsung oder einem
Aufprall schwere Verletzungen durch
herumgeschleuderte Gepäckstücke
verursacht werden können.
VORSICHT
Kontrollieren Sie, ob die
Gepäckraumabdeckung richtig gesichert
ist. Sie könnte sich sonst lösen und dabei
Verletzungen verursachen.

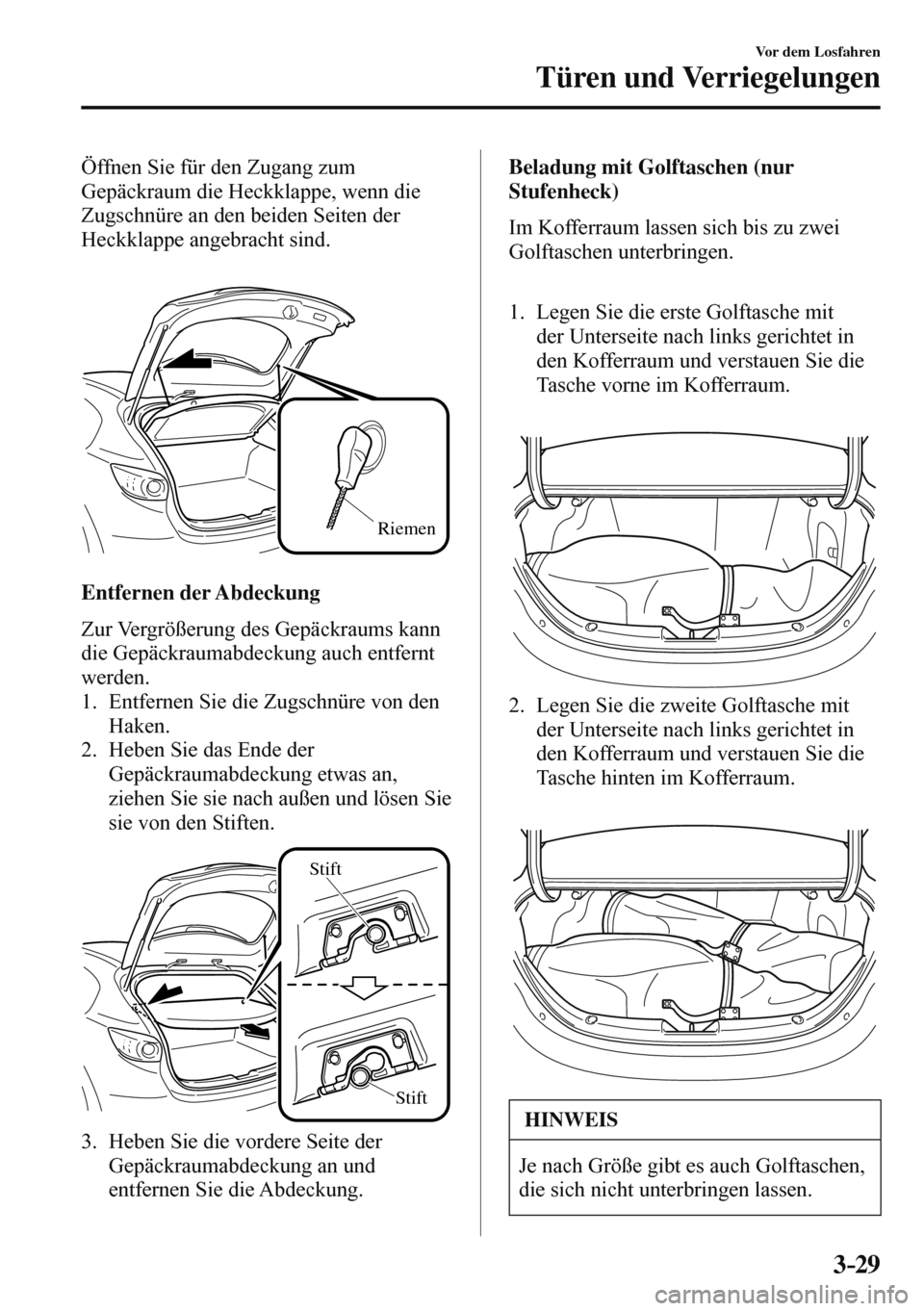

3–29
Vor dem Losfahren
Türen und Verriegelungen
Öffnen Sie für den Zugang zum
Gepäckraum die Heckklappe, wenn die
Zugschnüre an den beiden Seiten der
Heckklappe angebracht sind.


Riemen
Entfernen der Abdeckung
Zur Vergrößerung des Gepäckraums kann
die Gepäckraumabdeckung auch entfernt
werden.
1. Entfernen Sie die Zugschnüre von den
Haken.
2. Heben Sie das Ende der
Gepäckraumabdeckung etwas an,
ziehen Sie sie nach außen und lösen Sie
sie von den Stiften.

Stift
Stift

3. Heben Sie die vordere Seite der
Gepäckraumabdeckung an und
entfernen Sie die Abdeckung.

Beladung mit Golftaschen (nur
Stufenheck)
Im Kofferraum lassen sich bis zu zwei
Golftaschen unterbringen.


1. Legen Sie die erste Golftasche mit
der Unterseite nach links gerichtet in
den Kofferraum und verstauen Sie die
Tasche vorne im Kofferraum.



2. Legen Sie die zweite Golftasche mit
der Unterseite nach links gerichtet in
den Kofferraum und verstauen Sie die
Tasche hinten im Kofferraum.



HINWEIS
Je nach Größe gibt es auch Golftaschen,
die sich nicht unterbringen lassen.

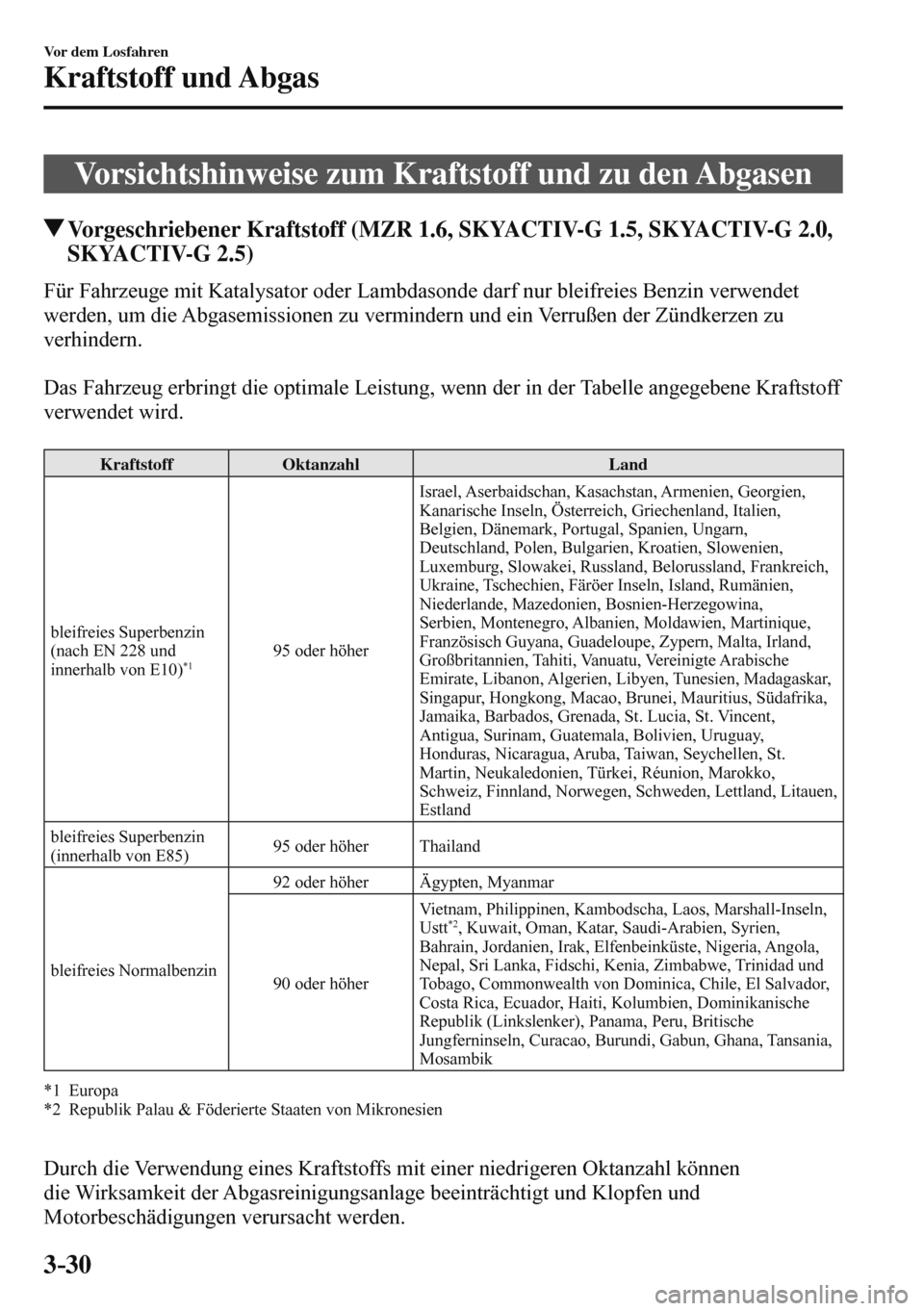

3–30
Vor dem Losfahren
Kraftstoff und Abgas
Vorsichtshinweise zum Kraftstoff und zu den Abgasen
Vorgeschriebener Kraftstoff (MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0,
SKYACTIV-G 2.5)
Für Fahrzeuge mit Katalysator oder Lambdasonde darf nur bleifreies Benzin verwendet
werden, um die Abgasemissionen zu vermindern und ein Verrußen der Zündkerzen zu
verhindern.

Das Fahrzeug erbringt die optimale Leistung, wenn der in der Tabelle angegebene Kraftstoff
verwendet wird.

Kraftstoff Oktanzahl Land
bleifreies Superbenzin
(nach EN 228 und
innerhalb von E10)
*1 95 oder höher Israel, Aserbaidschan, Kasachstan, Armenien, Georgien,
Kanarische Inseln, Österreich, Griechenland, Italien,
Belgien, Dänemark, Portugal, Spanien, Ungarn,
Deutschland, Polen, Bulgarien, Kroatien, Slowenien,
Luxemburg, Slowakei, Russland, Belorussland, Frankreich,
Ukraine, Tschechien, Färöer Inseln, Island, Rumänien,
Niederlande, Mazedonien, Bosnien-Herzegowina,
Serbien, Montenegro, Albanien, Moldawien, Martinique,
Französisch Guyana, Guadeloupe, Zypern, Malta, Irland,
Großbritannien, Tahiti, Vanuatu, Vereinigte Arabische
Emirate, Libanon, Algerien, Libyen, Tunesien, Madagaskar,
Singapur, Hongkong, Macao, Brunei, Mauritius, Südafrika,
Jamaika, Barbados, Grenada, St. Lucia, St. Vincent,
Antigua, Surinam, Guatemala, Bolivien, Uruguay,
Honduras, Nicaragua, Aruba, Taiwan, Seychellen, St.
Martin, Neukaledonien, Türkei, Réunion, Marokko,
Schweiz, Finnland, Norwegen, Schweden, Lettland, Litauen,
Estland
bleifreies Superbenzin
(innerhalb von E85) 95 oder höher Thailand
bleifreies Normalbenzin 92 oder höher Ägypten, Myanmar
90 oder höher Vietnam, Philippinen, Kambodscha, Laos, Marshall-Inseln,
Ustt
*2 , Kuwait, Oman, Katar, Saudi-Arabien, Syrien,
Bahrain, Jordanien, Irak, Elfenbeinküste, Nigeria, Angola,
Nepal, Sri Lanka, Fidschi, Kenia, Zimbabwe, Trinidad und
Tobago, Commonwealth von Dominica, Chile, El Salvador,
Costa Rica, Ecuador, Haiti, Kolumbien, Dominikanische
Republik (Linkslenker), Panama, Peru, Britische
Jungferninseln, Curacao, Burundi, Gabun, Ghana, Tansania,
Mosambik
*1 Europa
*2 Republik Palau & Föderierte Staaten von Mikronesien


Durch die Verwendung eines Kraftstoffs mit einer niedrigeren Oktanzahl können
die Wirksamkeit der Abgasreinigungsanlage beeinträchtigt und Klopfen und
Motorbeschädigungen verursacht werden.

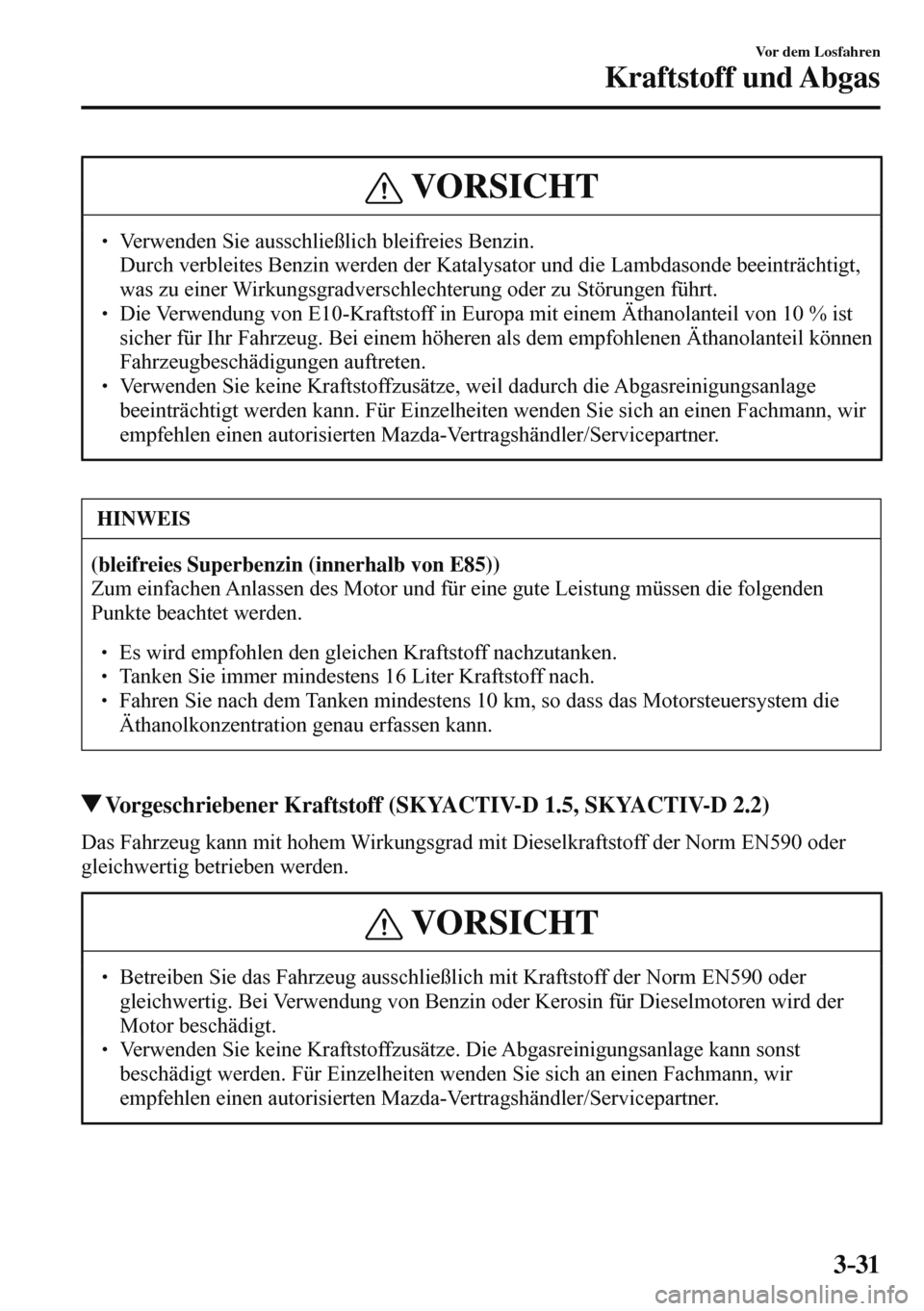

3–31
Vor dem Losfahren
Kraftstoff und Abgas
VORSICHT
  Verwenden Sie ausschließlich bleifreies Benzin.  Durch verbleites Benzin werden der Katalysator und die Lambdasonde beeinträchtigt,
was zu einer Wirkungsgradverschlechterung oder zu Störungen führt.
  Die Verwendung von E10-Kraftstoff in Europa mit einem Äthanolanteil von 10 % ist
sicher für Ihr Fahrzeug. Bei einem höheren als dem empfohlenen Äthanolanteil können
Fahrzeugbeschädigungen auftreten.
  Verwenden Sie keine Kraftstoffzusätze, weil dadurch die Abgasreinigungsanlage
beeinträchtigt werden kann. Für Einzelheiten wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
HINWEIS
(bleifreies Superbenzin (innerhalb von E85))
Zum einfachen Anlassen des Motor und für eine gute Leistung müssen die folgenden
Punkte beachtet werden.

 Es wird empfohlen den gleichen Kraftstoff nachzutanken.
 Tanken Sie immer mindestens 16 Liter Kraftstoff nach.
 Fahren Sie nach dem Tanken mindestens 10 km, so dass das Motorsteuersystem die
Äthanolkonzentration genau erfassen kann.
Vorgeschriebener Kraftstoff (SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Das Fahrzeug kann mit hohem Wirkungsgrad mit Dieselkraftstoff der Norm EN590 oder
gleichwertig betrieben werden.
VORSICHT
  Betreiben Sie das Fahrzeug ausschließlich mit Kraftstoff der Norm EN590 oder
gleichwertig. Bei Verwendung von Benzin oder Kerosin für Dieselmotoren wird der
Motor beschädigt.
  Verwenden Sie keine Kraftstoffzusätze. Die Abgasreinigungsanlage kann sonst
beschädigt werden. Für Einzelheiten wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.


3–32

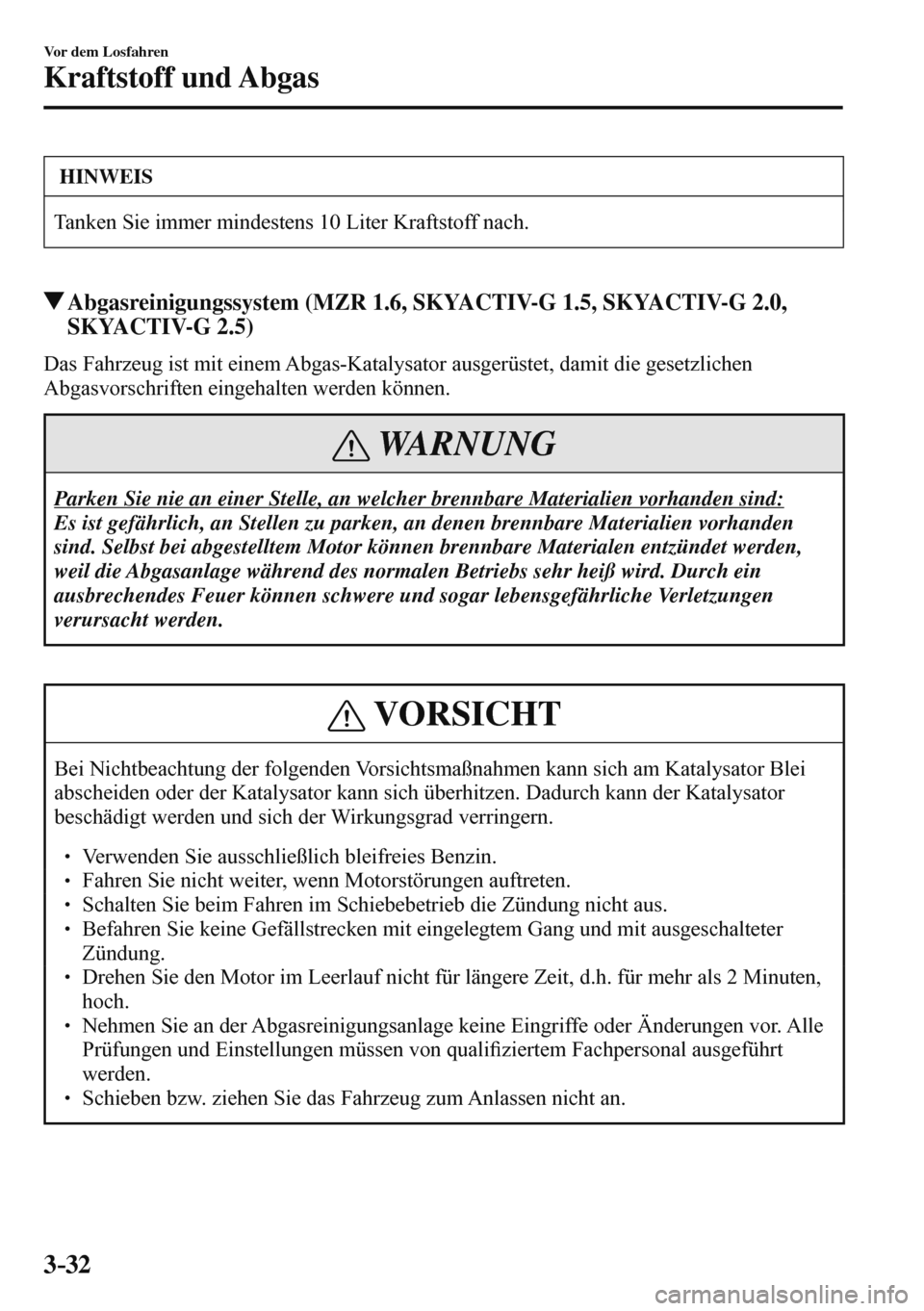

Vor dem Losfahren
Kraftstoff und Abgas
HINWEIS
Tanken Sie immer mindestens 10 Liter Kraftstoff nach.
Abgasreinigungssystem (MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0,
SKYACTIV-G 2.5)
Das Fahrzeug ist mit einem Abgas-Katalysator ausgerüstet, damit die gesetzlichen
Abgasvorschriften eingehalten werden können.
WARNUNG
Parken Sie nie an einer Stelle, an welcher brennbare Materialien vorhanden sind:
Es ist gefährlich, an Stellen zu parken, an denen brennbare Materialien vorhanden
sind. Selbst bei abgestelltem Motor können brennbare Materialen entzündet werden,
weil die Abgasanlage während des normalen Betriebs sehr heiß wird. Durch ein
ausbrechendes Feuer können schwere und sogar lebensgefährliche Verletzungen
verursacht werden.
VORSICHT
Bei Nichtbeachtung der folgenden Vorsichtsmaßnahmen kann sich am Katalysator Blei
abscheiden oder der Katalysator kann sich überhitzen. Dadurch kann der Katalysator
beschädigt werden und sich der Wirkungsgrad verringern.

 Verwenden Sie ausschließlich bleifreies Benzin.
 Fahren Sie nicht weiter, wenn Motorstörungen auftreten.
 Schalten Sie beim Fahren im Schiebebetrieb die Zündung nicht aus.
 Befahren Sie keine Gefällstrecken mit eingelegtem Gang und mit ausgeschalteter
Zündung.
  Drehen Sie den Motor im Leerlauf nicht für längere Zeit, d.h. für mehr als 2 Minuten,
hoch.
  Nehmen Sie an der Abgasreinigungsanlage keine Eingriffe oder Änderungen vor. Alle
Prüfungen und Einstellungen müssen von quali¿ ziertem Fachpersonal ausgeführt
werden.
  Schieben bzw. ziehen Sie das Fahrzeug zum Anlassen nicht an.


3–33

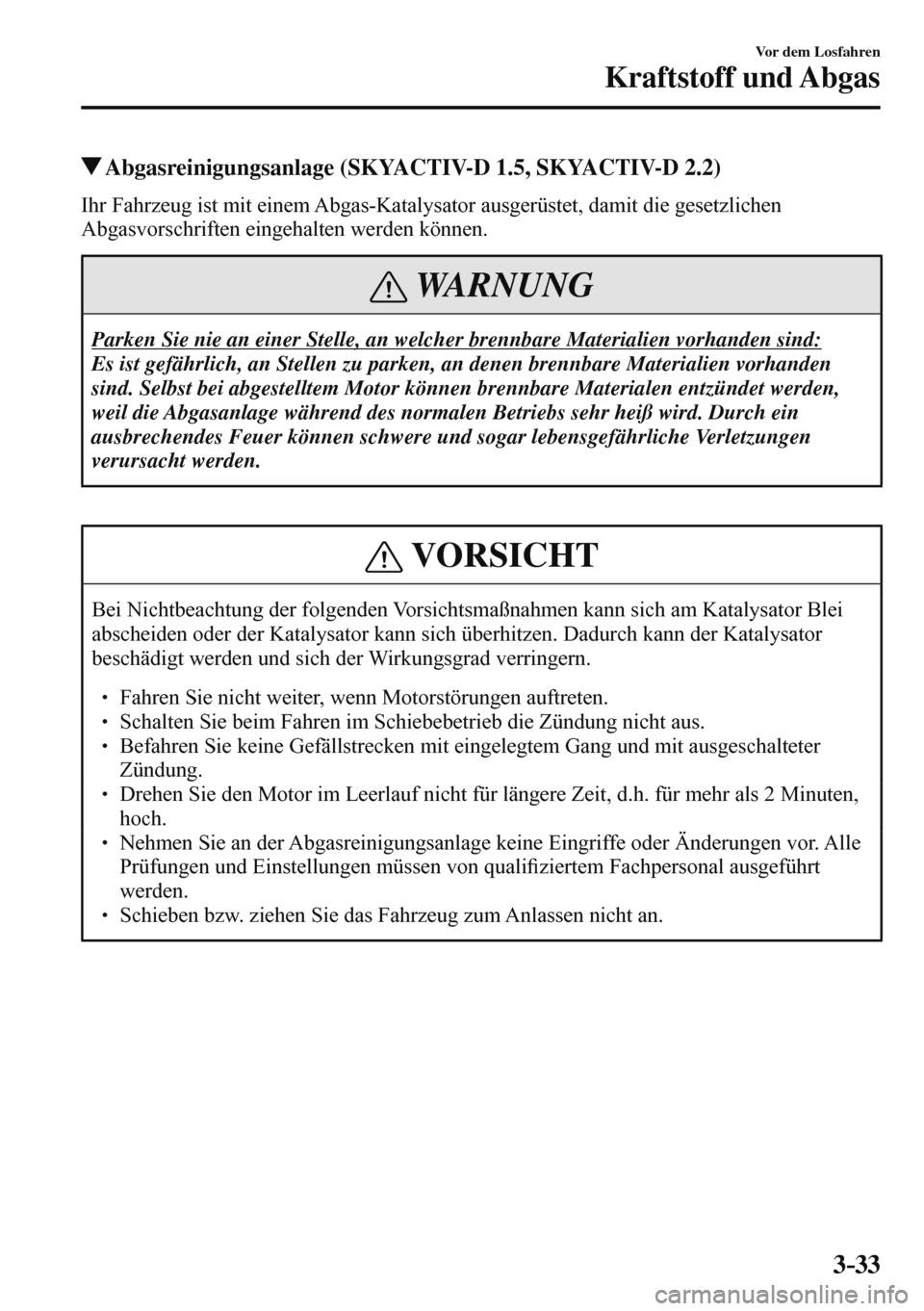

Vor dem Losfahren
Kraftstoff und Abgas
Abgasreinigungsanlage (SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Ihr Fahrzeug ist mit einem Abgas-Katalysator ausgerüstet, damit die gesetzlichen
Abgasvorschriften eingehalten werden können.
WARNUNG
Parken Sie nie an einer Stelle, an welcher brennbare Materialien vorhanden sind:
Es ist gefährlich, an Stellen zu parken, an denen brennbare Materialien vorhanden
sind. Selbst bei abgestelltem Motor können brennbare Materialen entzündet werden,
weil die Abgasanlage während des normalen Betriebs sehr heiß wird. Durch ein
ausbrechendes Feuer können schwere und sogar lebensgefährliche Verletzungen
verursacht werden.
VORSICHT
Bei Nichtbeachtung der folgenden Vorsichtsmaßnahmen kann sich am Katalysator Blei
abscheiden oder der Katalysator kann sich überhitzen. Dadurch kann der Katalysator
beschädigt werden und sich der Wirkungsgrad verringern.

 Fahren Sie nicht weiter, wenn Motorstörungen auftreten.
 Schalten Sie beim Fahren im Schiebebetrieb die Zündung nicht aus.
 Befahren Sie keine Gefällstrecken mit eingelegtem Gang und mit ausgeschalteter
Zündung.
  Drehen Sie den Motor im Leerlauf nicht für längere Zeit, d.h. für mehr als 2 Minuten,
hoch.
  Nehmen Sie an der Abgasreinigungsanlage keine Eingriffe oder Änderungen vor. Alle
Prüfungen und Einstellungen müssen von quali¿ ziertem Fachpersonal ausgeführt
werden.
  Schieben bzw. ziehen Sie das Fahrzeug zum Anlassen nicht an.
