MAZDA MODEL 3 HATCHBACK 2016 Betriebsanleitung (in German)

9–8
Technische Daten
Technische Daten

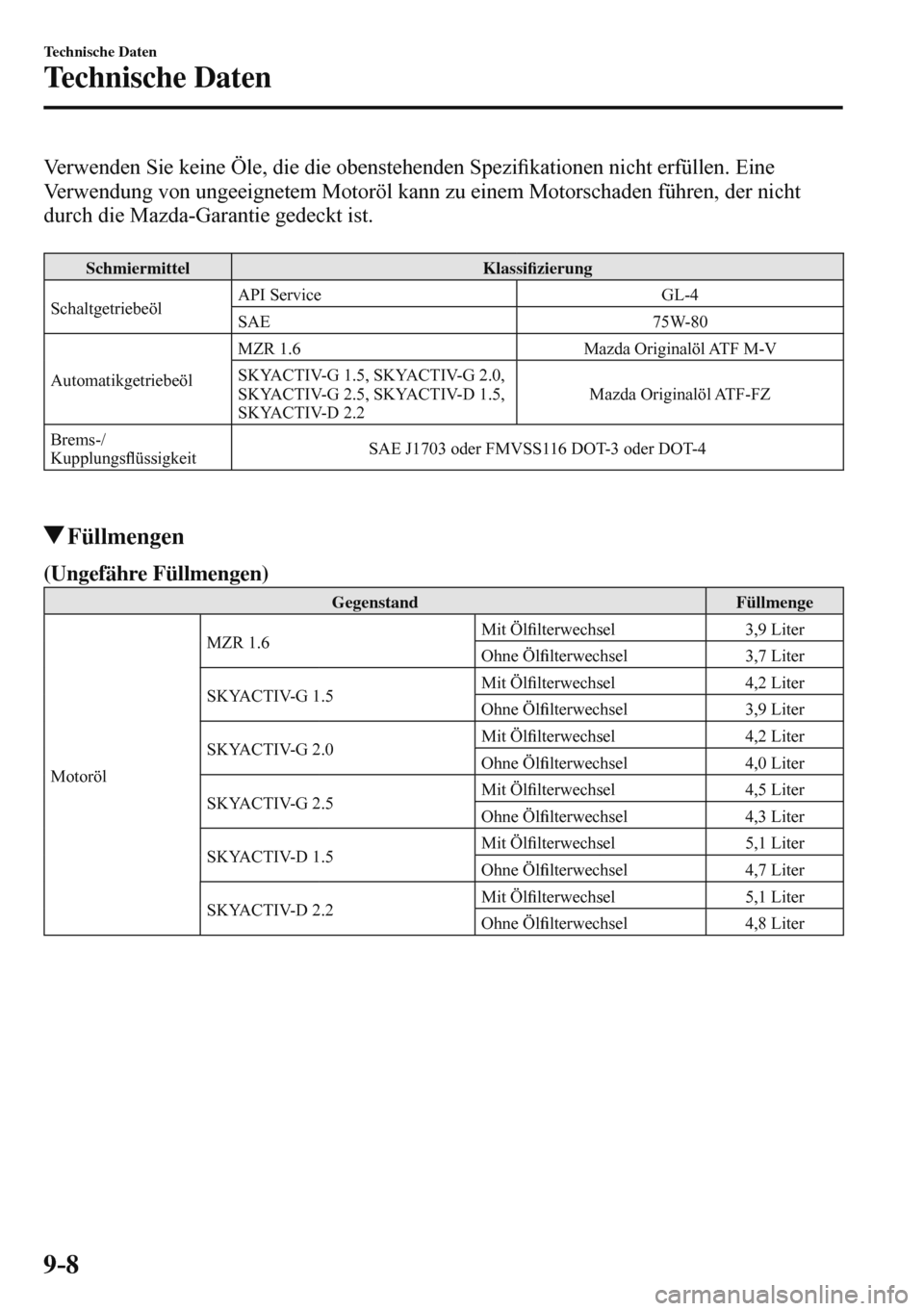

Verwenden Sie keine Öle, die die obenstehenden Spezi¿ kationen nicht erfüllen. Eine
Verwendung von ungeeignetem Motoröl kann zu einem Motorschaden führen, der nicht
durch die Mazda-Garantie gedeckt ist.

Schmiermittel Klassi¿ zierung
Schaltgetriebeöl API Service GL-4
SAE 75W-80
Automatikgetriebeöl MZR 1.6 Mazda Originalöl ATF M-V
SKYACTIV-G 1.5, SKYACTIV-G 2.0,
SKYACTIV-G 2.5, SKYACTIV-D 1.5,
SKYACTIV-D 2.2 Mazda Originalöl ATF-FZ
Brems-/
KupplungsÀ üssigkeit SAE J1703 oder FMVSS116 DOT-3 oder DOT-4

Füllmengen
(Ungefähre Füllmengen)
Gegenstand Füllmenge
Motoröl MZR 1.6 Mit Öl¿ lterwechsel 3,9 Liter
Ohne Öl¿ lterwechsel 3,7 Liter
SKYACTIV-G 1.5 Mit Öl¿ lterwechsel 4,2 Liter
Ohne Öl¿ lterwechsel 3,9 Liter
SKYACTIV-G 2.0 Mit Öl¿ lterwechsel 4,2 Liter
Ohne Öl¿ lterwechsel 4,0 Liter
SKYACTIV-G 2.5 Mit Öl¿ lterwechsel 4,5 Liter
Ohne Öl¿ lterwechsel 4,3 Liter
SKYACTIV-D 1.5 Mit Öl¿ lterwechsel 5,1 Liter
Ohne Öl¿ lterwechsel 4,7 Liter
SKYACTIV-D 2.2 Mit Öl¿ lterwechsel 5,1 Liter
Ohne Öl¿ lterwechsel 4,8 Liter


9–9
Technische Daten
Technische Daten

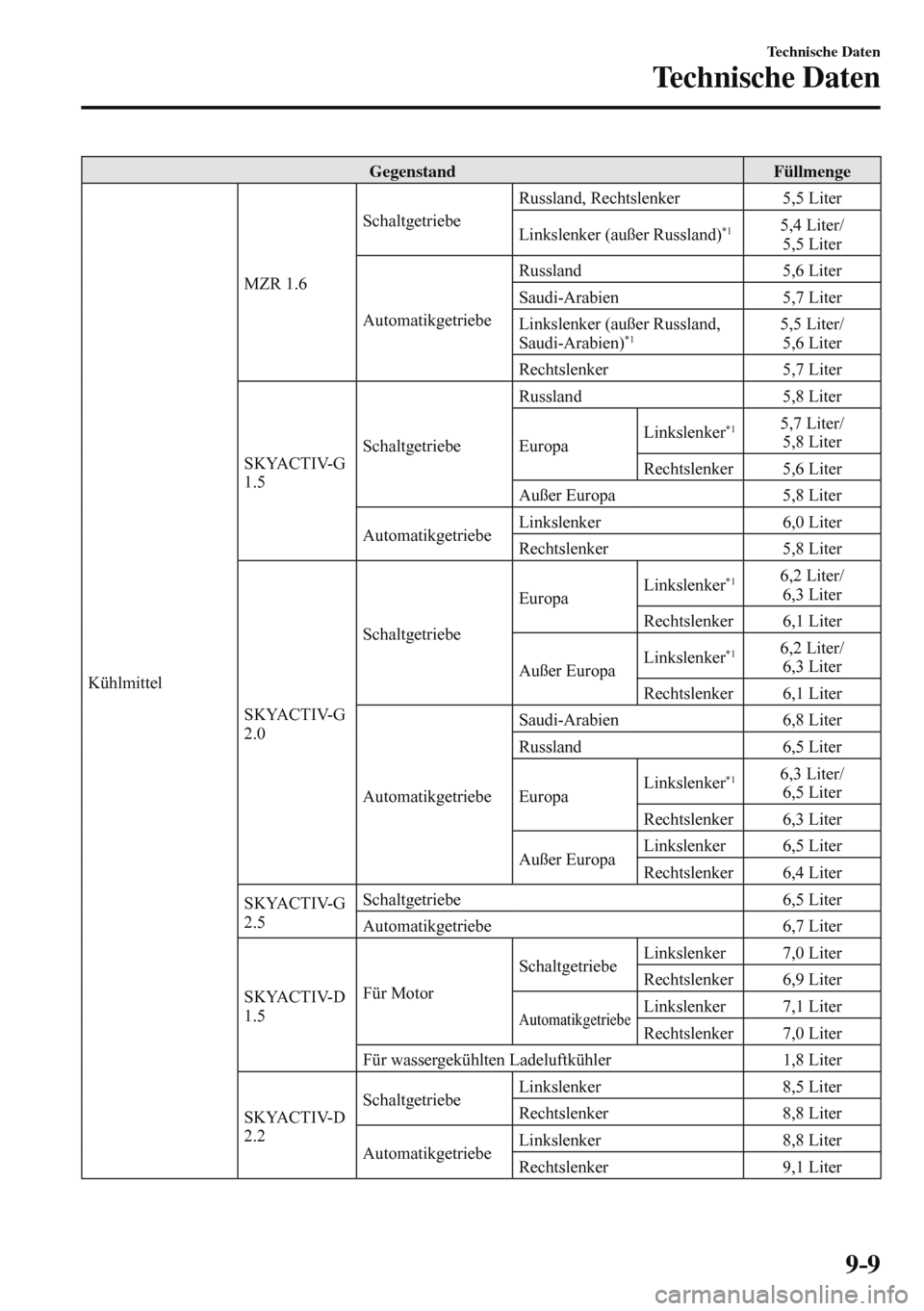

Gegenstand Füllmenge
Kühlmittel MZR 1.6 Schaltgetriebe Russland, Rechtslenker 5,5 Liter
Linkslenker (außer Russland)
*1 5,4 Liter/
5,5 Liter
Automatikgetriebe Russland 5,6 Liter
Saudi-Arabien 5,7 Liter
Linkslenker (außer Russland,
Saudi-Arabien)
*1 5,5 Liter/
5,6 Liter
Rechtslenker 5,7 Liter
SKYACTIV-G
1.5 Schaltgetriebe Russland 5,8 Liter
Europa Linkslenker
*1 5,7 Liter/
5,8 Liter
Rechtslenker 5,6 Liter
Außer Europa 5,8 Liter
Automatikgetriebe Linkslenker 6,0 Liter
Rechtslenker 5,8 Liter
SKYACTIV-G
2.0 Schaltgetriebe Europa Linkslenker
*1 6,2 Liter/
6,3 Liter
Rechtslenker 6,1 Liter
Außer Europa Linkslenker
*1 6,2 Liter/
6,3 Liter
Rechtslenker 6,1 Liter
Automatikgetriebe Saudi-Arabien 6,8 Liter
Russland 6,5 Liter
Europa Linkslenker
*1 6,3 Liter/
6,5 Liter
Rechtslenker 6,3 Liter
Außer Europa Linkslenker 6,5 Liter
Rechtslenker 6,4 Liter
SKYACTIV-G
2.5 Schaltgetriebe 6,5 Liter
Automatikgetriebe 6,7 Liter
SKYACTIV-D
1.5 Für Motor Schaltgetriebe Linkslenker 7,0 Liter
Rechtslenker 6,9 Liter
Automatikgetriebe Linkslenker 7,1 Liter
Rechtslenker 7,0 Liter
Für wassergekühlten Ladeluftkühler 1,8 Liter
SKYACTIV-D
2.2 Schaltgetriebe Linkslenker 8,5 Liter
Rechtslenker 8,8 Liter
Automatikgetriebe Linkslenker 8,8 Liter
Rechtslenker 9,1 Liter


9–10
Technische Daten
Technische Daten

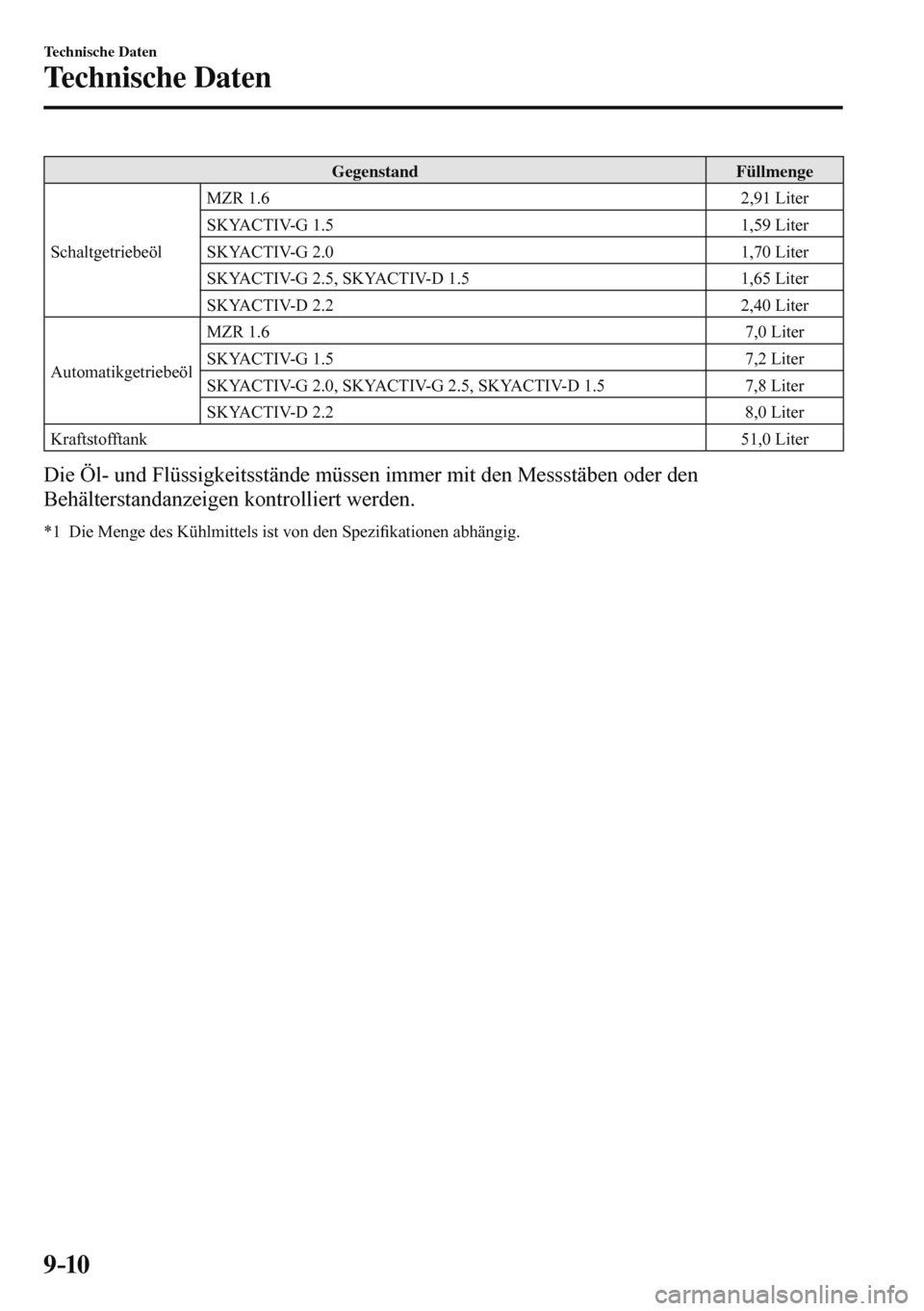

Gegenstand Füllmenge
Schaltgetriebeöl MZR 1.6 2,91 Liter
SKYACTIV-G 1.5 1,59 Liter
SKYACTIV-G 2.0 1,70 Liter
SKYACTIV-G 2.5, SKYACTIV-D 1.5 1,65 Liter
SKYACTIV-D 2.2 2,40 Liter
Automatikgetriebeöl MZR 1.6 7,0 Liter
SKYACTIV-G 1.5 7,2 Liter
SKYACTIV-G 2.0, SKYACTIV-G 2.5, SKYACTIV-D 1.5 7,8 Liter
SKYACTIV-D 2.2 8,0 Liter
Kraftstofftank 51,0 Liter
Die Öl- und Flüssigkeitsstände müssen immer mit den Messstäben oder den
Behälterstandanzeigen kontrolliert werden.
*1 Die Menge des Kühlmittels ist von den Spezi¿ kationen abhängig.



9–11
Technische Daten
Technische Daten

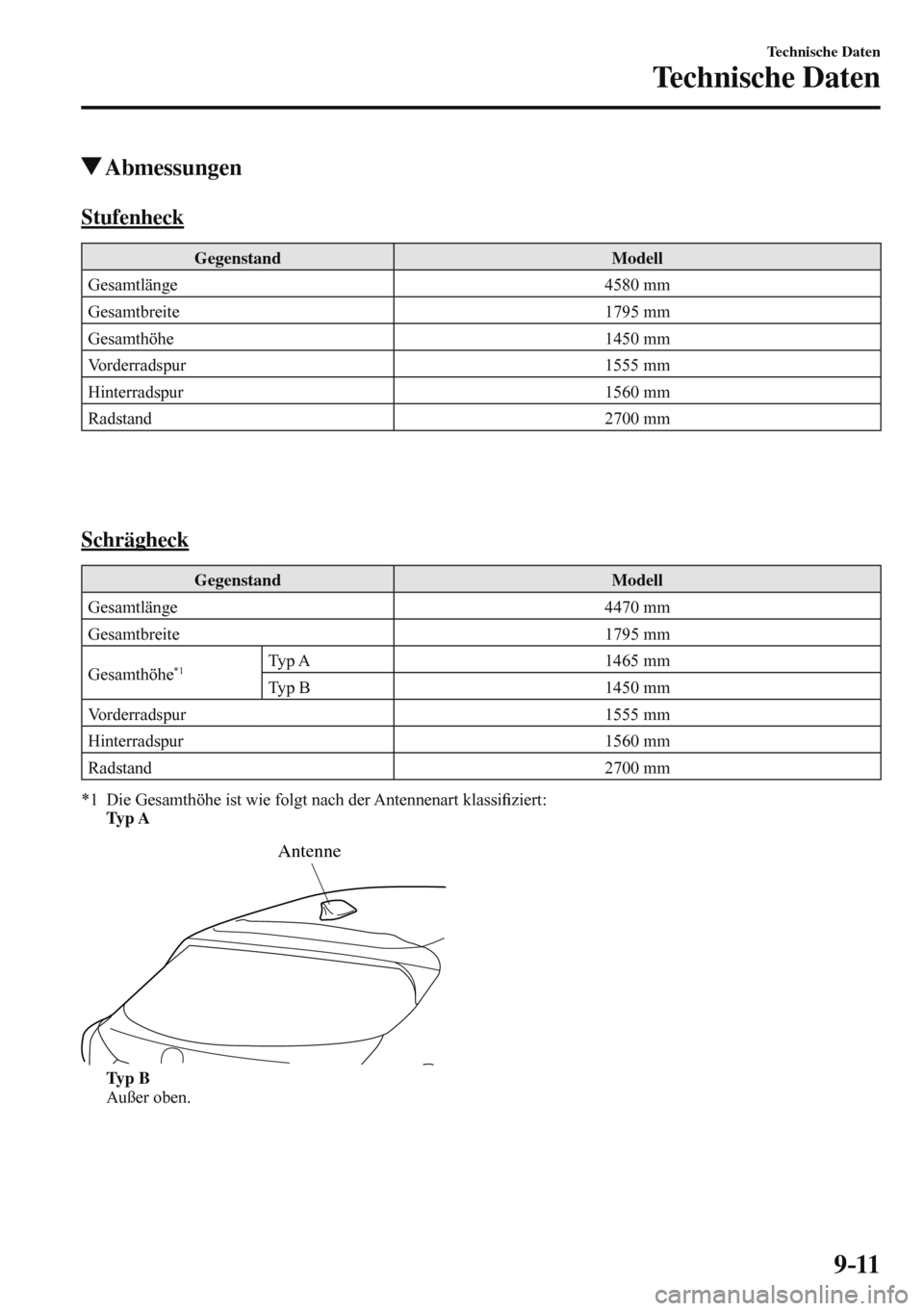

Abmessungen
S t u f e n h e c k
Gegenstand Modell
Gesamtlänge 4580 mm
Gesamtbreite 1795 mm
Gesamthöhe 1450 mm
Vorderradspur 1555 mm
Hinterradspur 1560 mm
Radstand 2700 mm



S c h r ä g h e c k
Gegenstand Modell
Gesamtlänge 4470 mm
Gesamtbreite 1795 mm
Gesamthöhe
*1 Typ A 1465 mm
Typ B 1450 mm
Vorderradspur 1555 mm
Hinterradspur 1560 mm
Radstand 2700 mm
*1 Die Gesamthöhe ist wie folgt nach der Antennenart klassi¿ ziert:
Ty p A

Antenne
Ty p B
Außer oben.




9–12
Technische Daten
Technische Daten
*nur bestimmte Modelle

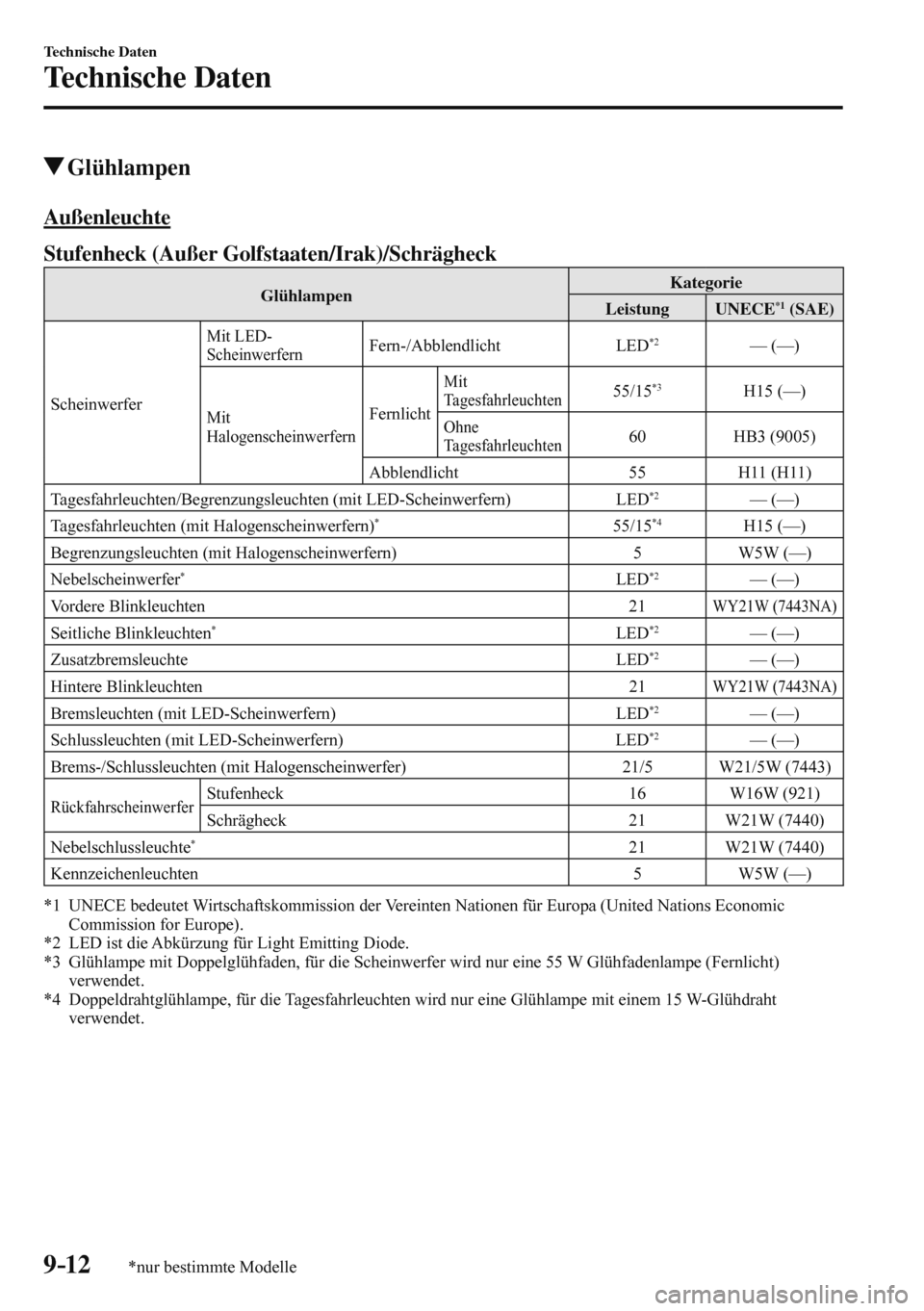

Glühlampen
Außenleuchte
Stufenheck (Außer Golfstaaten/Irak)/Schrägheck
Glühlampen Kategorie
Leistung UNECE *1 (SAE)
Scheinwerfer
Mit LED-
Scheinwerfern Fern-/Abblendlicht LED *2 — (—)
Mit
Halogenscheinwerfern Fernlicht
Mit
Tagesfahrleuchten 55/15 *3 H15 (—)
Ohne
Tagesfahrleuchten 60 HB3 (9005)
Abblendlicht 55 H11 (H11)
Tagesfahrleuchten/Begrenzungsleuchten (mit LED-Scheinwerfern) LED
*2 — (—)
Tagesfahrleuchten (mit Halogenscheinwerfern) * 55/15 *4 H15 (—)
Begrenzungsleuchten (mit Halogenscheinwerfern) 5 W5W (—)
Nebelscheinwerfer
* LED *2 — (—)
Vordere Blinkleuchten 21
WY21W (7443NA)
Seitliche Blinkleuchten * L E D *2 — (—)
Zusatzbremsleuchte LED *2 — (—)
Hintere Blinkleuchten 21
WY21W (7443NA)
Bremsleuchten (mit LED-Scheinwerfern) LED *2 — (—)
Schlussleuchten (mit LED-Scheinwerfern) LED *2 — (—)
Brems-/Schlussleuchten (mit Halogenscheinwerfer) 21/5 W21/5W (7443)
Rückfahrscheinwerfer Stufenheck 16 W16W (921)
Schrägheck 21 W21W (7440)
Nebelschlussleuchte
* 21 W21W (7440)
Kennzeichenleuchten 5 W5W (—)
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).
*2 LED ist die Abkürzung für Light Emitting Diode.
*3 Glühlampe mit Doppelglühfaden, für die Scheinwerfer wird nur eine 55 W Glühfadenlampe (Fernlicht)
verwendet.
*4 Doppeldrahtglühlampe, für die Tagesfahrleuchten wird nur eine Glühlampe mit einem 15 W-Glühdraht
verwendet.




9–13
Technische Daten
Technische Daten
*nur bestimmte Modelle
Stufenheck (Golfstaaten/Irak)
Glühlampen Kategorie
Leistung UNECE *1 (SAE)
Scheinwerfer Mit LED-Scheinwerfern Fern-/Abblendlicht LED *2 — (—)
Mit
Halogenscheinwerfern Fernlicht 60 HB3 (—)
Abblendlicht 55 H11 (H11)
Tagesfahrleuchten (mit LED-Scheinwerfern) LED
*2 — (—)
Begrenzungsleuchten (mit LED-Scheinwerfern) LED *2 — (—)
Vordere Begrenzungsleuchten (mit LED-Scheinwerfern) 5 WY5W (—)
Begrenzungsleuchten/Vordere Begrenzungsleuchten (mit
Halogenscheinwerfer) 5 WY5W (—)
Nebelscheinwerfer
* LED *2 — (—)
Vordere Blinkleuchten 21
WY21W (7443NA)
Seitliche Blinkleuchten LED *2 — (—)
Zusatzbremsleuchte LED *2 — (—)
Hintere Blinkleuchten 21
WY21W (7443NA)
Bremsleuchten (mit LED-Scheinwerfern) LED *2 — (—)
Schlussleuchten/Hintere Begrenzungsleuchten (mit LED-Scheinwerfern) LED *2 — (—)
Bremsleuchten/Schlussleuchten/Hintere Begrenzungsleuchten (mit
Halogenscheinwerfer) 21 W21W (7440)
Rückfahrscheinwerfer 16 W16W (921)
Kennzeichenleuchten 5 W5W (—)
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).
*2 LED ist die Abkürzung für Light Emitting Diode.


Innenleuchte
Glühlampen Kategorie
Leistung UNECE *1
Kofferraumleuchte (Stufenheck) 3 —
Gepäckraumleuchte (Schrägheck) 5 —
Deckenleuchten (vorne)/Kartenleseleuchten
* 8 —
Deckenleuchte (vorne) * 10 —
Deckenleuchte (hinten) * 10 —
Make-up-Spiegelleuchte * 2 —
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).




9–14
Technische Daten
Technische Daten

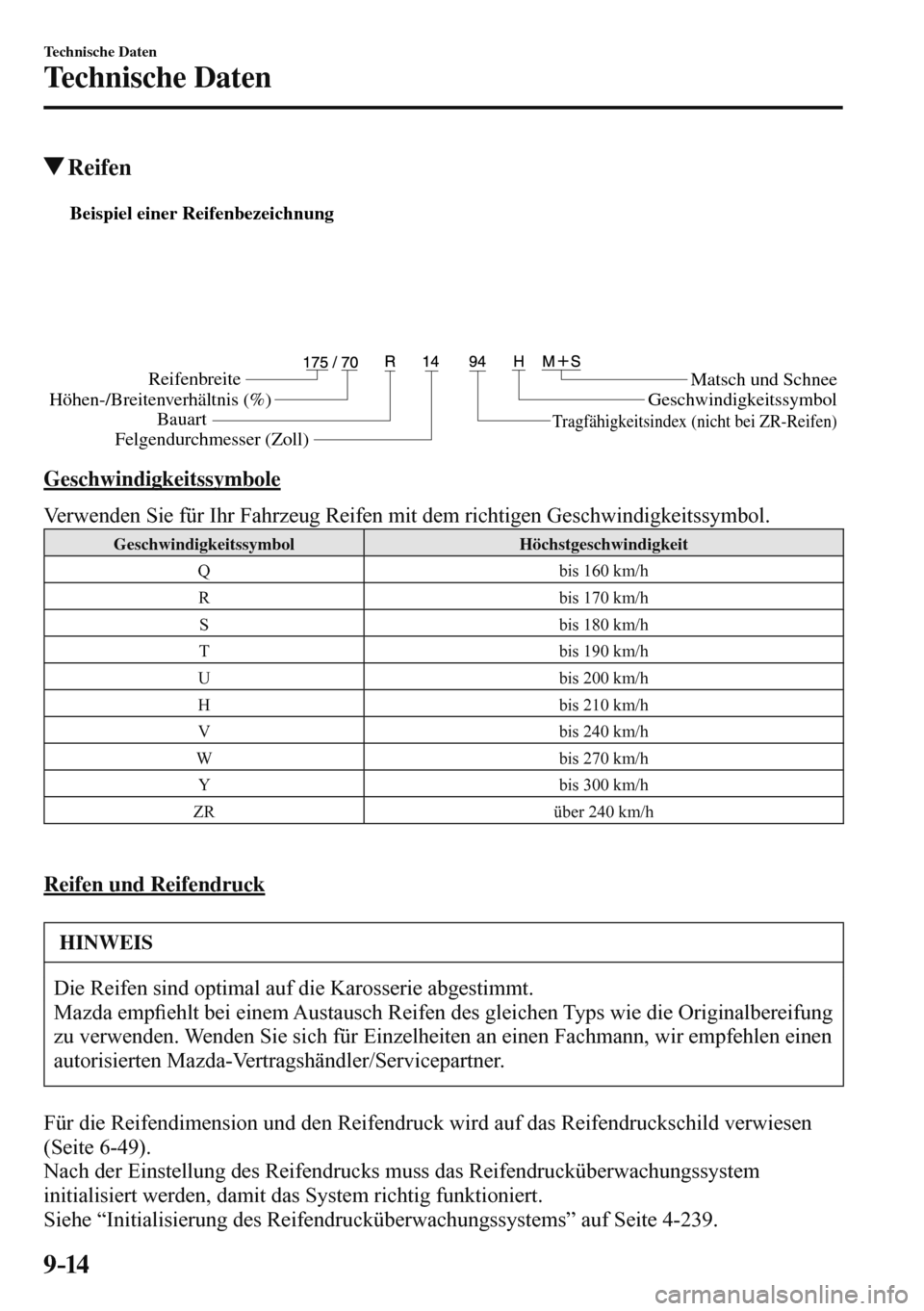

Reifen

Beispiel einer Reifenbezeichnung
Reifenbreite
Höhen-/Breitenverhältnis (%)
BauartMatsch und Schnee
Geschwindigkeitssymbol
Tragfähigkeitsindex (nicht bei ZR-Reifen)Felgendurchmesser (Zoll)
Geschwindigkeitssymbole
Verwenden Sie für Ihr Fahrzeug Reifen mit dem richtigen Geschwindigkeitssymbol.
Geschwindigkeitssymbol Höchstgeschwindigkeit
Q bis 160 km/h
R bis 170 km/h
S bis 180 km/h
T bis 190 km/h
U bis 200 km/h
H bis 210 km/h
V bis 240 km/h
W bis 270 km/h
Y bis 300 km/h
ZR über 240 km/h

Reifen und Reifendruck
HINWEIS
Die Reifen sind optimal auf die Karosserie abgestimmt.
Mazda emp¿ ehlt bei einem Austausch Reifen des gleichen Typs wie die Originalbereifung
zu verwenden. Wenden Sie sich für Einzelheiten an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Für die Reifendimension und den Reifendruck wird auf das Reifendruckschild verwiesen
(Seite 6-49 ).
Nach der Einstellung des Reifendrucks muss das Reifendrucküberwachungssystem
initialisiert werden, damit das System richtig funktioniert.
Siehe “Initialisierung des Reifendrucküberwachungssystems” auf Seite 4-239 .



9–15
Technische Daten
Technische Daten
*nur bestimmte Modelle

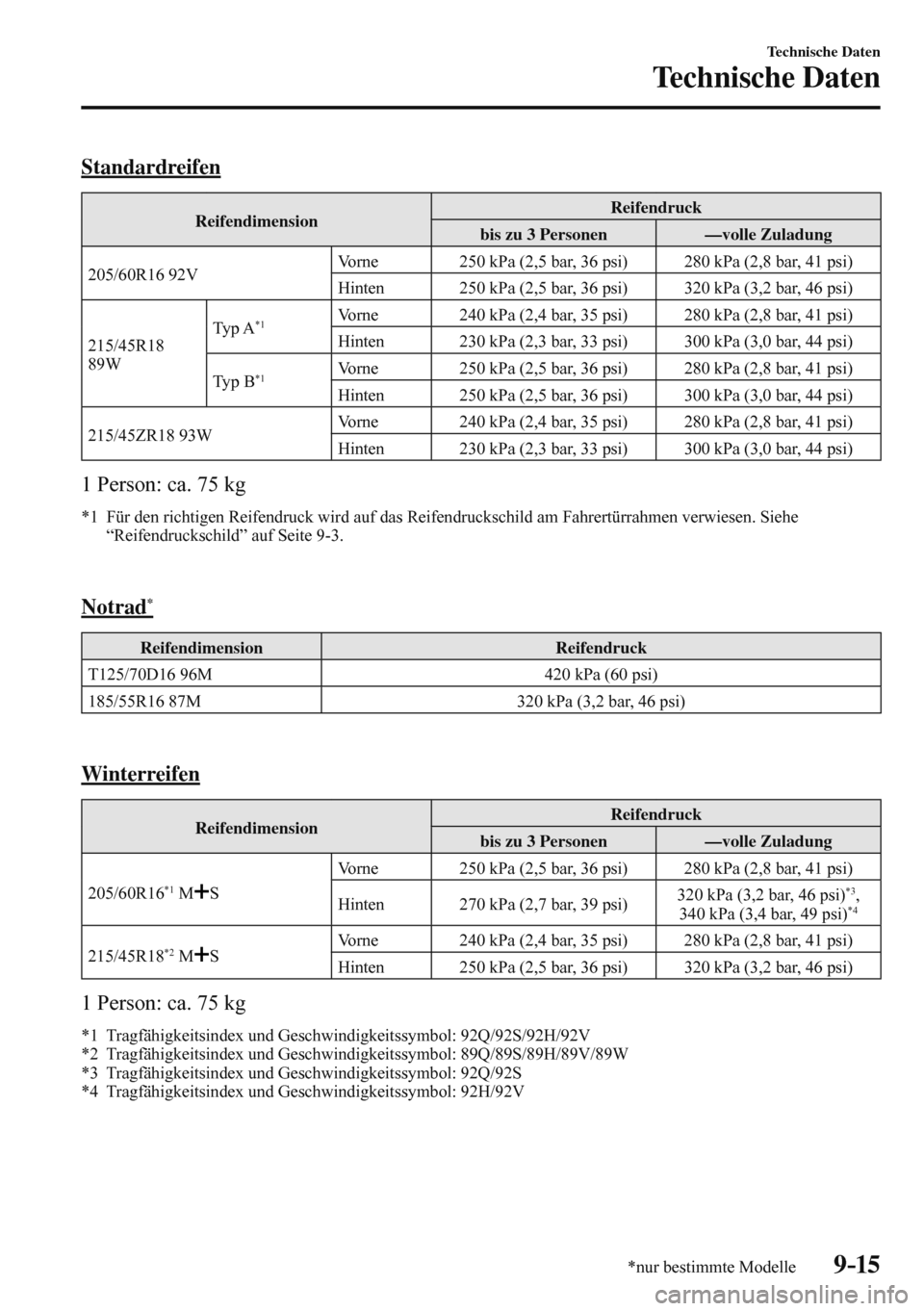

Standardreifen
Reifendimension Reifendruck
bis zu 3 Personen —volle Zuladung
205/60R16 92V Vorne 250 kPa (2,5 bar, 36 psi) 280 kPa (2,8 bar, 41 psi)
Hinten 250 kPa (2,5 bar, 36 psi) 320 kPa (3,2 bar, 46 psi)
215/45R18
89W Typ A
*1 Vorne 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 300 kPa (3,0 bar, 44 psi)
Typ B
*1 Vorne 250 kPa (2,5 bar, 36 psi) 280 kPa (2,8 bar, 41 psi)
Hinten 250 kPa (2,5 bar, 36 psi) 300 kPa (3,0 bar, 44 psi)
215/45ZR18 93W Vorne 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 300 kPa (3,0 bar, 44 psi)
1 Person: ca. 75 kg *1 Für den richtigen Reifendruck wird auf das Reifendruckschild am Fahrertürrahmen verwiesen. Siehe
“Reifendruckschild” auf Seite 9-3 .


Notrad
*
Reifendimension Reifendruck
T125/70D16 96M 420 kPa (60 psi)
185/55R16 87M 320 kPa (3,2 bar, 46 psi)

Winterreifen
ReifendimensionReifendruck
bis zu 3 Personen —volle Zuladung
205/60R16
*1 M S Vorne 250 kPa (2,5 bar, 36 psi) 280 kPa (2,8 bar, 41 psi)
Hinten 270 kPa (2,7 bar, 39 psi) 320 kPa (3,2 bar, 46 psi) *3 ,
340 kPa (3,4 bar, 49 psi) *4
215/45R18
*2 M S Vorne 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
Hinten 250 kPa (2,5 bar, 36 psi) 320 kPa (3,2 bar, 46 psi)
1 Person: ca. 75 kg *1 Tragfähigkeitsindex und Geschwindigkeitssymbol: 92Q/92S/92H/92V
*2 Tragfähigkeitsindex und Geschwindigkeitssymbol: 89Q/89S/89H/89V/89W
*3 Tragfähigkeitsindex und Geschwindigkeitssymbol: 92Q/92S
*4 Tragfähigkeitsindex und Geschwindigkeitssymbol: 92H/92V




9–16
Technische Daten
Technische Daten

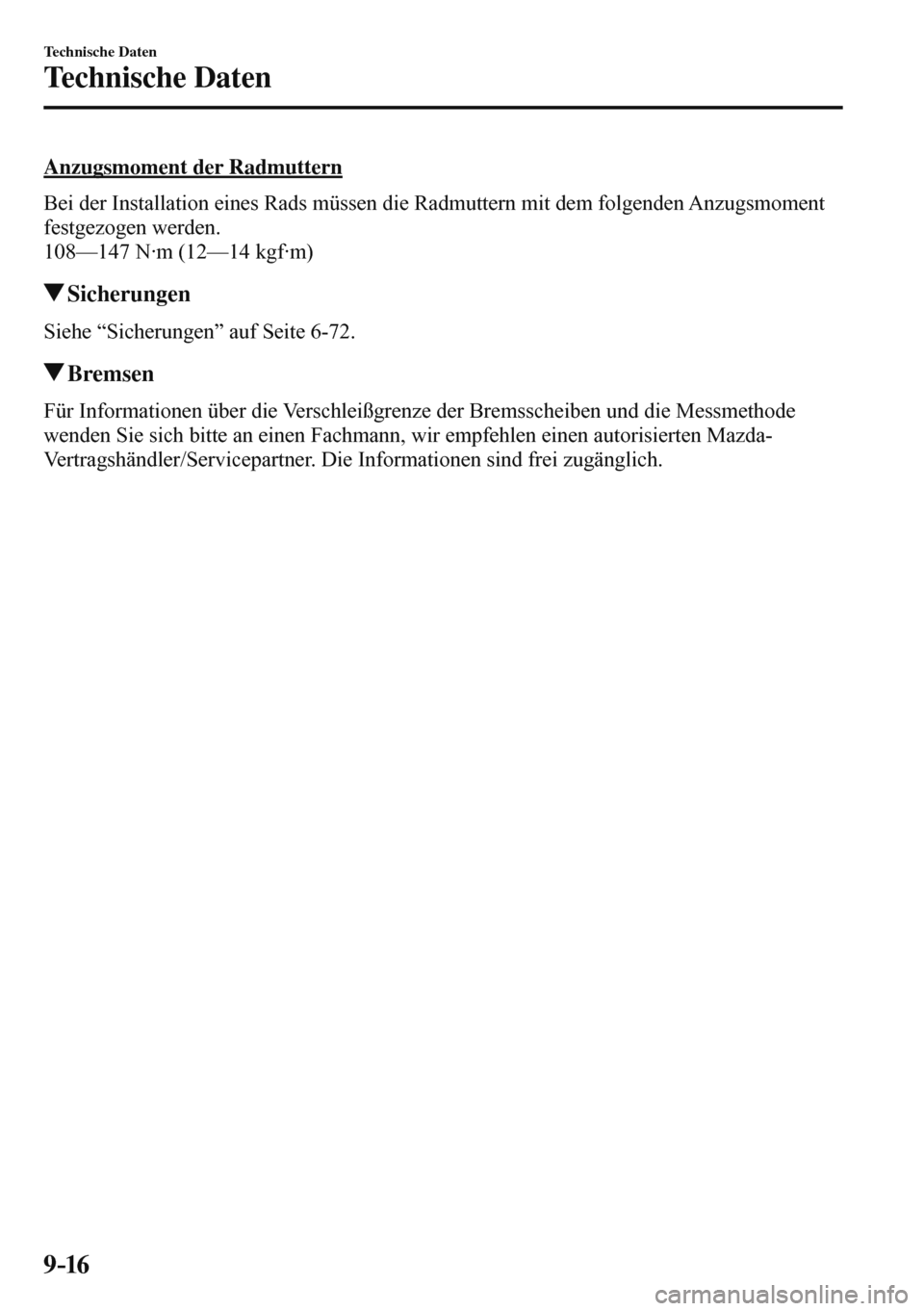

Anzugsmoment der Radmuttern
Bei der Installation eines Rads müssen die Radmuttern mit dem folgenden Anzugsmoment
festgezogen werden.
108—147 N·m (12—14 kgf·m)
Sicherungen
Siehe “Sicherungen” auf Seite 6-72 .
Bremsen
Für Informationen über die Verschleißgrenze der Bremsscheiben und die Messmethode
wenden Sie sich bitte an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner. Die Informationen sind frei zugänglich.


9–17
Technische Daten

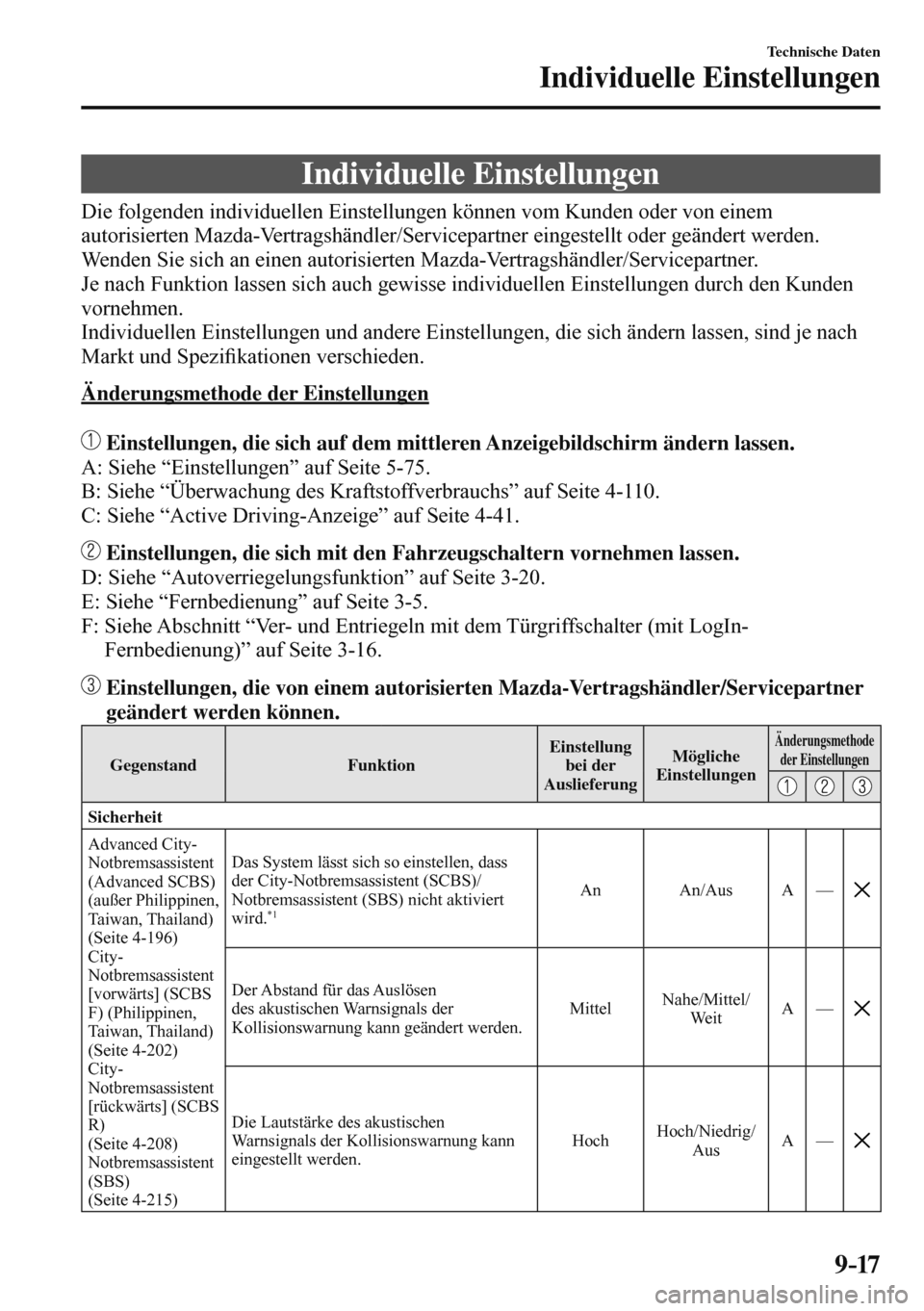

Individuelle Einstellungen
Individuelle Einstellungen
Die folgenden individuellen Einstellungen können vom Kunden oder von einem
autorisierten Mazda-Vertragshändler/Servicepartner eingestellt oder geändert werden.
Wenden Sie sich an einen autorisierten Mazda-Vertragshändler/Servicepartner.
Je nach Funktion lassen sich auch gewisse individuellen Einstellungen durch den Kunden
vornehmen.
Individuellen Einstellungen und andere Einstellungen, die sich ändern lassen, sind je nach
Markt und Spezi¿ kationen verschieden.
Änderungsmethode der Einstellungen

Einstellungen, die sich auf dem mittleren Anzeigebildschirm ändern lassen.
A: Siehe “Einstellungen” auf Seite 5-75 .
B: Siehe “Überwachung des Kraftstoffverbrauchs” auf Seite 4-110 .
C: Siehe “Active Driving-Anzeige” auf Seite 4-41 .

Einstellungen, die sich mit den Fahrzeugschaltern vornehmen lassen.
D: Siehe “Autoverriegelungsfunktion” auf Seite 3-20 .
E: Siehe “Fernbedienung” auf Seite 3-5 .
F: Siehe Abschnitt “Ver- und Entriegeln mit dem Türgriffschalter (mit LogIn-
Fernbedienung)” auf Seite 3-16 .

Einstellungen, die von einem autorisierten Mazda-Vertragshändler/Servicepartner
geändert werden können.
Gegenstand Funktion Einstellung
bei der
Auslieferung Mögliche
Einstellungen Änderungsmethode
der Einstellungen

Sicherheit
Advanced City-
Notbremsassistent
(Advanced SCBS)
(außer Philippinen,
Taiwan, Thailand)
(Seite 4-196 )
City-
Notbremsassistent
[vorwärts] (SCBS
F) (Philippinen,
Taiwan, Thailand)
(Seite 4-202 )
City-
Notbremsassistent
[rückwärts] (SCBS
R)
(Seite 4-208 )
Notbremsassistent
(SBS)
(Seite 4-215 ) Das System lässt sich so einstellen, dass
der City-Notbremsassistent (SCBS)/
Notbremsassistent (SBS) nicht aktiviert
wird.
*1 An An/Aus A —


Der Abstand für das Auslösen
des akustischen Warnsignals der
Kollisionswarnung kann geändert werden. Mittel Nahe/Mittel/
Weit A —


Die Lautstärke des akustischen
Warnsignals der Kollisionswarnung kann
eingestellt werden. Hoch Hoch/Niedrig/
Aus A —
