MAZDA MODEL 3 HATCHBACK 2016 Handleiding (in Dutch)

5–175
Interieurvoorzieningen
Interieuruitrusting
*Bepaalde modellen.

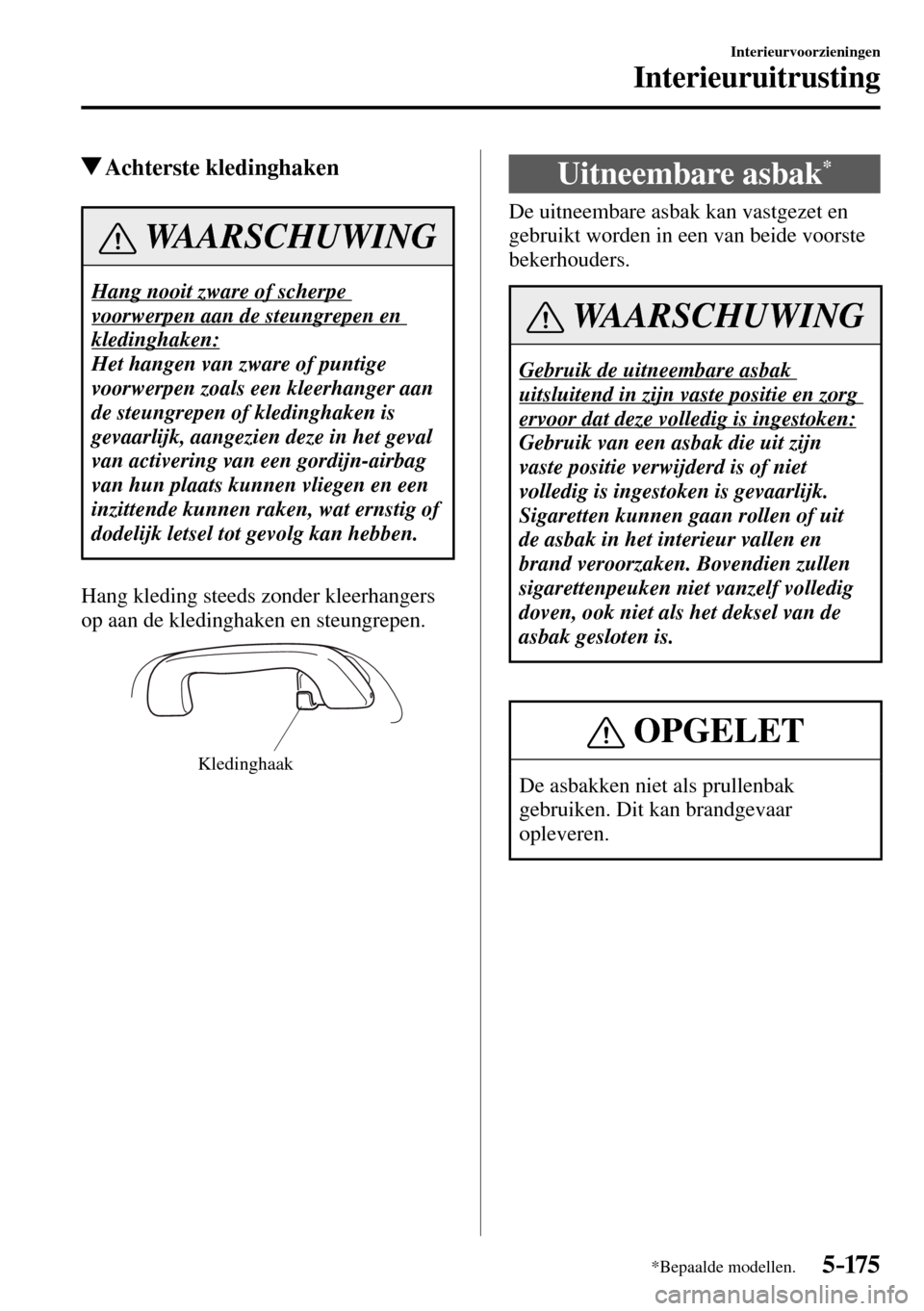

Achterste kledinghaken
WAARSCHUWING
Hang nooit zware of scherpe
voorwerpen aan de steungrepen en
kledinghaken:
Het hangen van zware of puntige
voorwerpen zoals een kleerhanger aan
de steungrepen of kledinghaken is
gevaarlijk, aangezien deze in het geval
van activering van een gordijn-airbag
van hun plaats kunnen vliegen en een
inzittende kunnen raken, wat ernstig of
dodelijk letsel tot gevolg kan hebben.
Hang kleding steeds zonder kleerhangers
op aan de kledinghaken en steungrepen.
Kledinghaak
Uitneembare asbak *
De uitneembare asbak kan vastgezet en
gebruikt worden in een van beide voorste
bekerhouders.
WAARSCHUWING
Gebruik de uitneembare asbak
uitsluitend in zijn vaste positie en zorg
ervoor dat deze volledig is ingestoken:
Gebruik van een asbak die uit zijn
vaste positie verwijderd is of niet
volledig is ingestoken is gevaarlijk.
Sigaretten kunnen gaan rollen of uit
de asbak in het interieur vallen en
brand veroorzaken. Bovendien zullen
sigarettenpeuken niet vanzelf volledig
doven, ook niet als het deksel van de
asbak gesloten is.
OPGELET
De asbakken niet als prullenbak
gebruiken. Dit kan brandgevaar
opleveren.


5–176
Interieurvoorzieningen
Interieuruitrusting

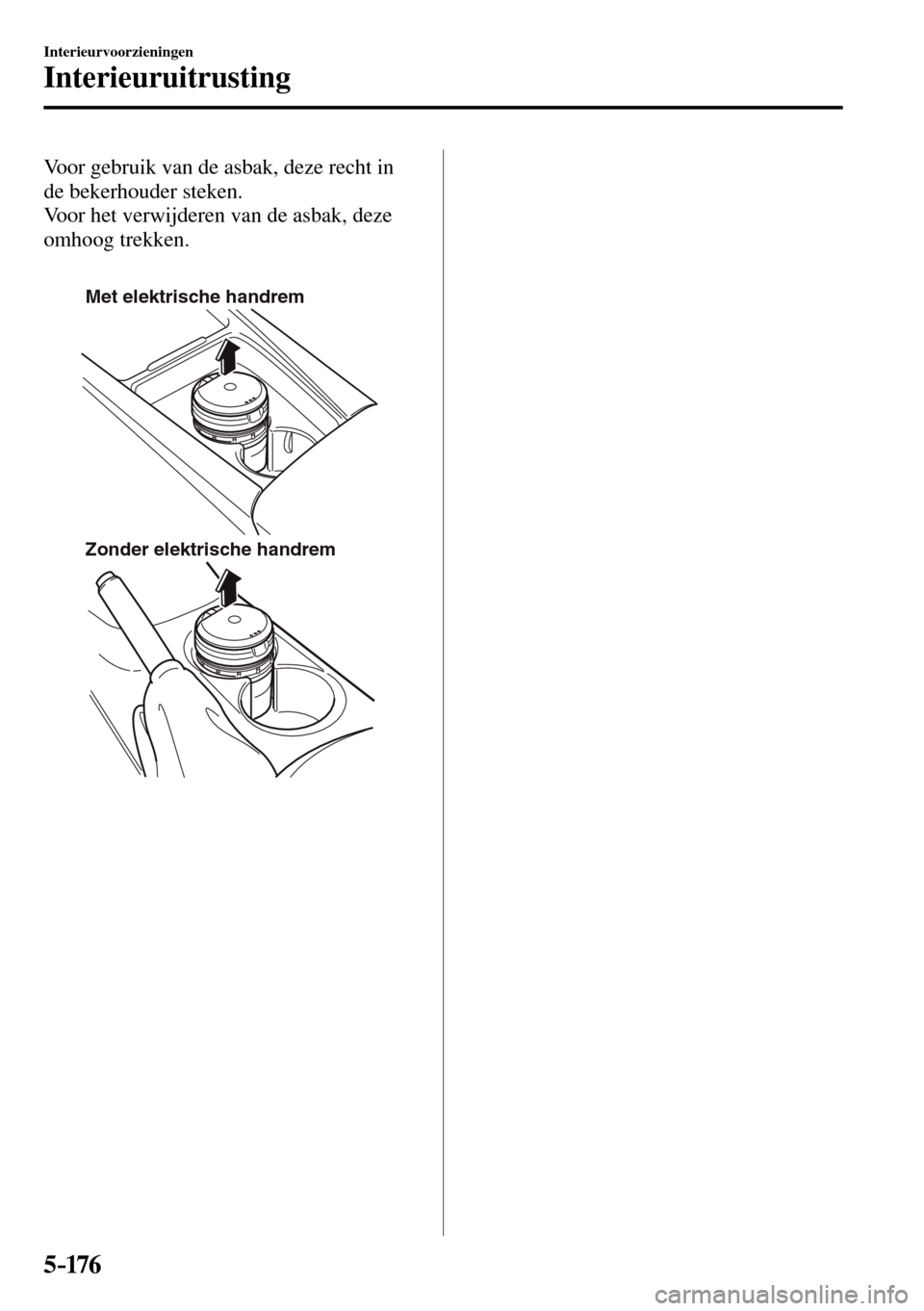

Voor gebruik van de asbak, deze recht in
de bekerhouder steken.
Voor het verwijderen van de asbak, deze
omhoog trekken.
Met elektrische handrem
Zonder elektrische handrem


6–1 6–1

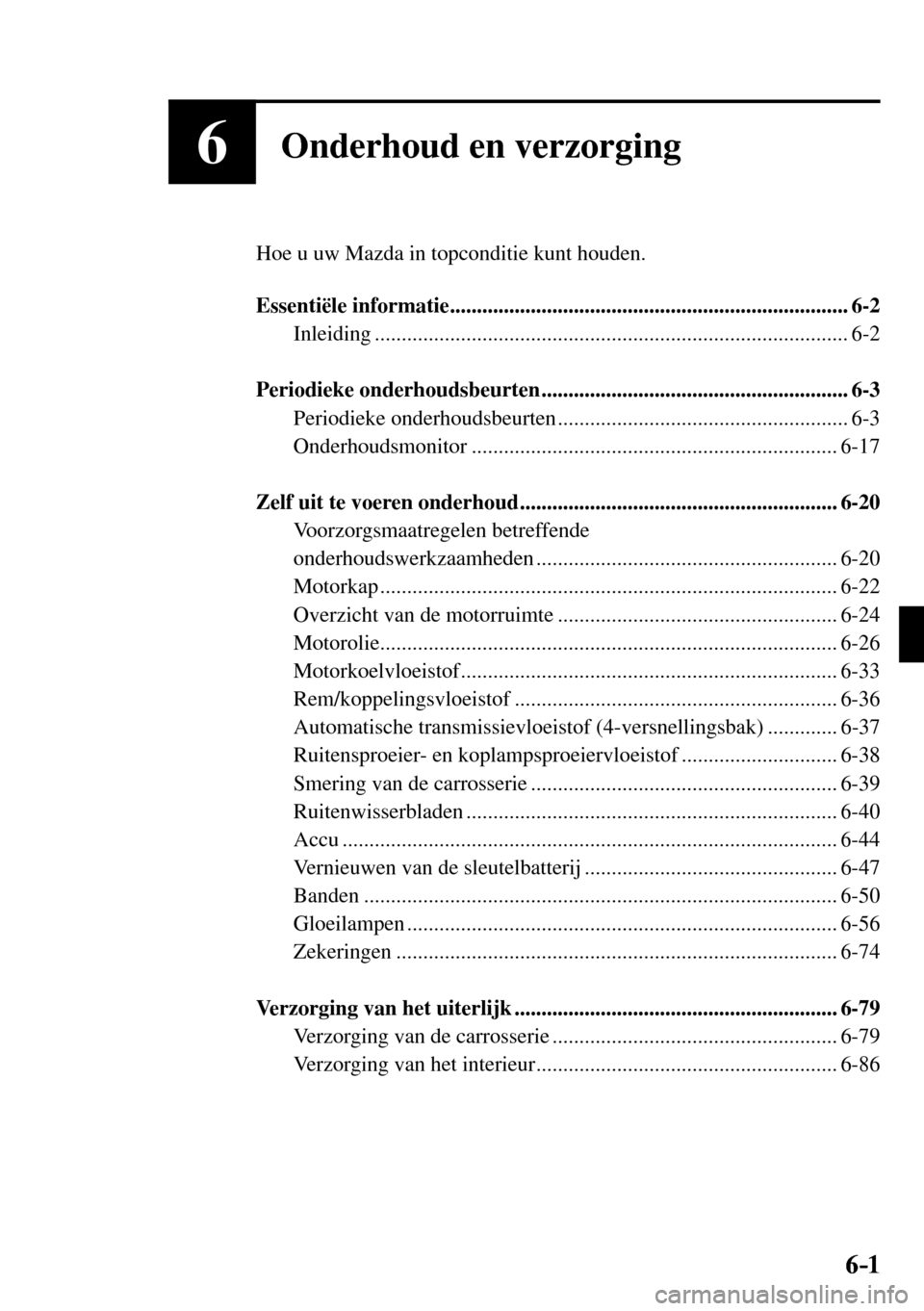

6Onderhoud en verzorging
Hoe u uw Mazda in topconditie kunt houden.
Essentiële informatie .......................................................................... 6-2
Inleiding ........................................................................................ 6-2
Periodieke onderhoudsbeurten ......................................................... 6-3
Periodieke onderhoudsbeurten ...................................................... 6-3
Onderhoudsmonitor .................................................................... 6-17
Zelf uit te voeren onderhoud ........................................................... 6-20
Voorzorgsmaatregelen betreffende
onderhoudswerkzaamheden ........................................................ 6-20
Motorkap ..................................................................................... 6-22
Overzicht van de motorruimte .................................................... 6-24
Motorolie ..................................................................................... 6-26
Motorkoelvloeistof ...................................................................... 6-33
Rem/koppelingsvloeistof ............................................................ 6-36
Automatische transmissievloeistof (4-versnellingsbak) ............. 6-37
Ruitensproeier- en koplampsproeiervloeistof ............................. 6-38
Smering van de carrosserie ......................................................... 6-39
Ruitenwisserbladen ..................................................................... 6-40
Accu ............................................................................................ 6-44
Vernieuwen van de sleutelbatterij ............................................... 6-47
Banden ........................................................................................ 6-50
Gloeilampen ................................................................................ 6-56
Zekeringen .................................................................................. 6-74
Verzorging van het uiterlijk ............................................................ 6-79
Verzorging van de carrosserie ..................................................... 6-79
Verzorging van het interieur ........................................................ 6-86


6–2
Onderhoud en verzorging
Essentiële informatie
Inleiding
Wees voorzichtig dat u geen verwondingen oploopt bij het inspecteren van uw auto, het verwisselen
van een band of bij de uitvoering van enigerlei onderhoud, zoals het wassen van de auto.
Draag bij het inspecteren of werken aan uw auto dikke werkhandschoenen, zoals katoenen
handschoenen, vooral bij het aanraken van delen die moeilijk zichtbaar zijn. Het uitvoeren
van inspecties met uw blote handen kan letsel veroorzaken.
Indien u niet zeker bent van de handelwijze betreffende onderhoud of inspectie van uw
auto, is het ten zeerste aan te raden de werkzaamheden door een deskundige reparateur, bij
voorkeur een of¿ ciële Mazda reparateur te laten uitvoeren.
Deskundige Mazda technici en originele Mazda onderdelen zijn steeds paraat voor het
juiste onderhoud aan uw auto. Zonder deze deskundigheid en zonder de onderdelen die
speciaal voor uw Mazda ontworpen en gefabriceerd zijn, kan niet doelmatig, onvoldoende
of gebrekkig onderhoud problemen veroorzaken. Deze kunnen leiden tot beschadiging van
de auto, een ongeval of letsel.
Raadpleeg voor deskundig advies en service van hoge kwaliteit een deskundige reparateur,
bij voorkeur een of¿ ciële Mazda reparateur.
Het laten uitvoeren van onderhoudsbeurten en de registratie daarvan behoren tot de
verantwoordelijkheid van de eigenaar.
Eventuele aanspraken op garantie zijn niet geldig, indien de defecten het gevolg zijn van
onvoldoende onderhoud en niet veroorzaakt blijken te zijn door materiaaldefecten of
fabricagefouten van de Mazda fabrikant.
De storingsdiagnosestekker is uitsluitend bestemd voor het aansluiten van de speciale
apparatuur voor het uitvoeren van storingsdiagnose aan het voertuig.
Sluit geen andere apparatuur aan dan de speciale storingsdiagnoseapparatuur voor onderhoud.
Als andere apparatuur dan de storingsdiagnoseapparatuur wordt aangesloten, kan dit de
elektrische apparatuur van het voertuig beschadigen of uitputting van de accu veroorzaken.
Storingsdiagnosestekker


6–3
Onderhoud en verzorging
Periodieke onderhoudsbeurten
Periodieke onderhoudsbeurten
OPMERKING
Blijf na de aangegeven periode doorgaan met het volgen van het periodieke onderhoud
overeenkomstig de voorgeschreven intervallen.
Uitlaatgasreiniging en hiermee verband houdende systemen
Het ontstekingssysteem en het brandstofsysteem zijn van groot belang voor de
uitlaatgasreiniging alsmede voor een ef¿ ciënte werking van de motor. Breng niet zelf aan
deze systemen veranderingen aan.
Alle inspecties en afstellingen dienen door een deskundige reparateur, bij voorkeur een
of¿ ciële Mazda reparateur te worden uitgevoerd.
Europa
Onderhoudsfrequentie Aantal maanden of kilometers,naargelang de situatie welke zich het eerst
voordoet.
Maanden 12 24 36 48 60 72 84 96 108
×1000 km 20 40 60 80 100 120 140 160 180
MZR 1.6, SKYACTIV-G 1.5, EN SKYACTIV-G 2.0
Klepspeling van motor (Alleen MZR 1.6) Elke 120.000 km door beluisteren inspecteren en als er
geluiden zijn, afstellen.
Bougies
*1
SKYACTIV-G
1.5 en
SKYACTIV-G
2.0
Elke 120.000 km vernieuwen.
MZR 1.6 R R R R
Lucht¿ lter
*2 R R R
Dampafzuigsysteem (indien voorzien) I I I
SKYACTIV-D 1.5 EN SKYACTIV-D 2.2
Brandstof¿ lter R R R
Brandsto¿ nspuitsysteem
*3 I I I
Lucht¿ lter
*2 C C R C C R C C R


6–4
Onderhoud en verzorging
Periodieke onderhoudsbeurten
Onderhoudsfrequentie Aantal maanden of kilometers,naargelang de situatie welke zich het eerst
voordoet.
Maanden 12 24 36 48 60 72 84 96 108
×1000 km 20 40 60 80 100 120 140 160 180
MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-D 1.5, EN SKYACTIV-D 2.2
Aandrijfriemen
*4 I I I
Motorolie & Olie¿ lter Flexibel
*5 Vervangen wanneer de indicator AAN is. (Max. interval: 12
maanden/20.000 km)
Anders dan
À exibel
*6*7 R R R R R R R R R
Koelsysteem I I I I
Motorkoelvloeistof
*8 Verversen na de eerste 10 jaar of 200.000 km; daarna elke
100.000 km of 5 jaar.
BrandstoÀ eidingen en slangen I I I I
Accu
*9 I I I I I I I I I
Remleidingen, slangen en verbindingen I I I I I I I I I
Remvloeistof
*10 R R R R
Handrem I I I I I I I I I
Schijfremmen I I I I I I I I I
Werking van stuurinrichting en stuurstangen I I I I
Handgeschakelde versnellingsbakolie Elke 180.000 km vernieuwen.
Voor- en achterwielophanging, fuseekogels en
axiale speling van wiellager I I I I
Stofhoezen van aandrijfas I I I I
Uitlaatsysteem hitteschilden Elke 80.000 km of 5 jaar inspecteren.
Bouten en moeren op chassis en carrosserie T T T T
Toestand van carrosserie (op roest, corrosie en
perforatie) Jaarlijks inspecteren.
Cabinelucht¿ lter (indien voorzien) R R R R
Banden (inclusief reservewiel) (met afstelling
van de bandenspanning)
*11*12 I I I I I I I I I
Lekke band noodreparatieset (indien voorzien)
*13 Jaarlijks inspecteren.
Tabelsymbolen:
I : Inspecteren: Inspecteren en reinigen, repareren, afstellen, bijvullen of indien nodig vernieuwen.
R : Vernieuwen
C : Reinigen
T : Vastdraaien
L : Smeren
D : Aftappen


6–5
Onderhoud en verzorging
Periodieke onderhoudsbeurten
Opmerkingen:
*1 Inspecteer in onderstaande landen de bougies elke 10.000 km of 12 maanden alvorens deze bij de genoemde
interval te vernieuwen.
Albanië, Bosnië en Herzegovina, Bulgarije, Kroatië, Letland, Macedonië, Moldavië, Montenegro, Roemenië,
Servië, Oekraïne
*2 Indien de auto gebruikt wordt in gebieden met veel zand of stof, dient het lucht¿ lter vaker gereinigd en indien
nodig vernieuwd te worden dan bij de normaal aanbevolen intervallen.
*3 Voer de correctie voor de hoeveelheid brandsto¿ nspuiting uit.
*4 De aandrijfriemen van de airconditioning, indien voorzien, eveneens inspecteren.
Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, de aandrijfriemen elke 20.000
km of 12 maanden inspecteren.
a) Gebruik in bijzonder stof¿ ge gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c )
Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte afstanden d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*5 Alleen in bepaalde landen van Europa kan er bij MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0,
SKYACTIV-D 1.5, en SKYACTIV-D 2.2 voertuigen een À exibele instelling worden geselecteerd. Raadpleeg
een of¿ ciële Mazda reparateur voor details. Een À exibele instelling kan worden ingesteld als het voertuig
hoofdzakelijk wordt gebruikt op plaatsen waar geen van onderstaande condities van toepassing zijn.
a) Gebruiksdoel van het voertuig is als politieauto, taxi of rijschoolauto.
b) Gebruik in bijzonder stof¿ ge gebieden
c) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
Als À exibel onderhoud wordt geselecteerd, berekent het voertuig de resterende gebruiksduur van de olie
op basis van de gebruiksomstandigheden van de motor en wordt u op de hoogte gesteld wanneer een
olieverversingsbeurt nodig is door het oplichten van het moersleutelindicatielampje in de instrumentengroep.
Vervang de motorolie en het ¿ lter wanneer het bericht/moersleutelindicatielampje verschijnt. Deze dienen
tenminste eenmaal per jaar of binnen de 20.000 km nadat de motorolie en het ¿ lter de laatste keer zijn
vervangen vernieuwd te worden.
Het systeem moet telkens wanneer de motorolie is vernieuwd worden teruggesteld, ongeacht het verschijnen
van het bericht/moersleutelindicatielampje.
*6 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, is het aan te bevelen elke
10.000 km of korter de motorolie te verversen en het olie¿ lter te vernieuwen.
a) Gebruiksdoel van het voertuig is als politieauto, taxi of rijschoolauto.
b) Gebruik in bijzonder stof¿ ge gebieden
c) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
d)
Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte afstanden e) Rijden bij extreme hitte
f) Voortdurend rijden in bergachtige gebieden
*7
Bij SKYACTIV-D 1.5 en SKYACTIV-D 2.2, na het verversen van de motorolie de motoroliegegevens terugstellen. *8 Bij het vervangen van de motorkoelvloeistof wordt het gebruik van FL-22 aanbevolen. Gebruik van andere
motorkoelvloeistof dan FL-22 kan ernstige schade aan de motor en het koelsysteem toebrengen.
*9 Inspecteer het elektrolietniveau van de accu, het soortelijk gewicht en het uiterlijk van de accu. Bij de
onderhoudsvrije accu is alleen een inspectie van het uiterlijk vereist.
* 1 0 Indien u een intensief gebruik van de remmen maakt (bijvoorbeeld, regelmatig met hoge snelheid of in
berggebieden rijdt), of wanneer de auto in zeer vochtige klimaten gebruikt wordt, de remvloeistof jaarlijks
verversen.
*11 Om de 10.000 km wordt onderling verwisselen van de banden aanbevolen.
*12 Het initialiseren van het bandenspanningcontrolesysteem (TPMS) moet zodanig worden uitgevoerd dat het
systeem normaal functioneert (indien voorzien).
*13 Controleer de uiterste gebruiksdatum van de bandreparatievloeistof elk jaar tijdens het uitvoeren van periodiek
onderhoud. Vervang de À es met bandreparatievloeistof door een nieuwe voor het verstrijken van de uiterste
gebruiksdatum.


6–6
Onderhoud en verzorging
Periodieke onderhoudsbeurten

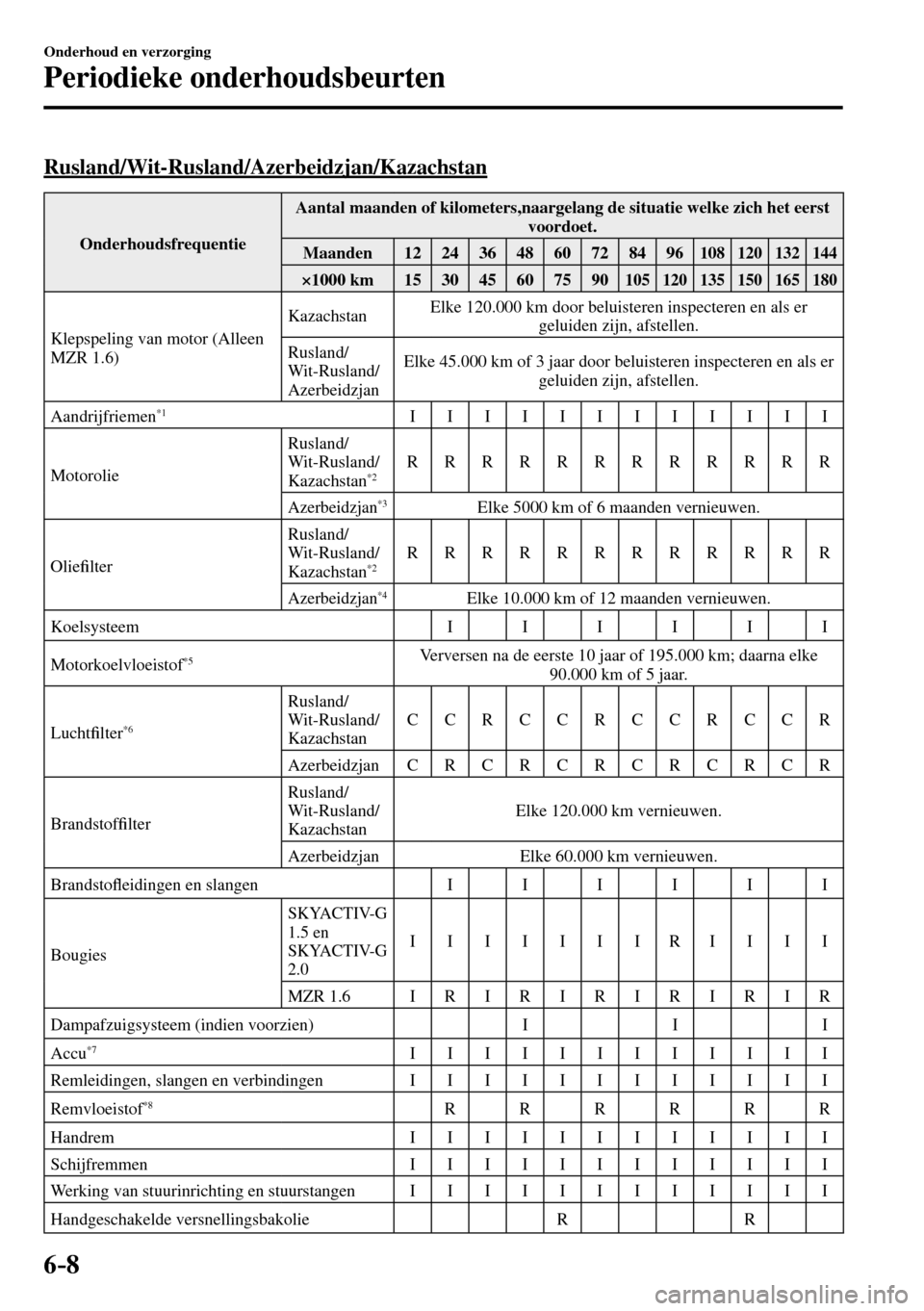

Behalve Europa
I s r a ë l
Onderhoudsfrequentie Aantal maanden of kilometers,naargelang de situatie welke zich het eerst
voordoet.
Maanden 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Bougies Elke 120.000 km of 6 jaar vernieuwen.
Brandstof¿ lter Elke 135.000 km vernieuwen.
Dampafzuigsysteem (indien voorzien) I I I
BrandstoÀ eidingen en slangen I I I I I I
Aandrijfriemen
*1 I I I I I I I I I I I I
Motorolie *2 R R R R R R R R R R R R
Olie¿ lter *2 R R R R R R R R R R R R
Lucht¿ lter *3 C C C R C C C R C C C R
Koelsysteem I I I I I I
Motorkoelvloeistof
*4 Verversen na de eerste 10 jaar of 195.000 km; daarna elke
90.000 km of 5 jaar.
Accu
*5 I I I I I I I I I I I I
Remleidingen, slangen en verbindingen I I I I I I I I I I I I
Remvloeistof
*6 I R I R I R I R I R I R
Handrem I I I I I I I I I I I I
Rembekrachtigingsysteem (Rembekrachtiger)
en slangen I I I I I I I I I I I I
Schijfremmen I I I I I I I I I I I I
Werking van stuurinrichting en stuurstangen I I I I I I
Voor- en achterwielophanging, fuseekogels en
axiale speling van wiellager I I I I I I I I I I I I
Stofhoezen van aandrijfas I I I I
Uitlaatsysteem hitteschilden Elke 75.000 km inspecteren.
B o u t e n e n m o e r e n o p c h a s s i s e n c a r r o s s e r i e T T T T T T T T T T T T
Toestand van carrosserie (op roest, corrosie en
perforatie) Jaarlijks inspecteren.
Cabinelucht¿ lter (indien voorzien) R R R R R R R R R R R R
Banden (inclusief reservewiel) (met afstelling
van de bandenspanning)
*7 I I I I I I I I I I I I
Lekke band noodreparatieset (indien voorzien)
*8 Jaarlijks inspecteren.


6–7
Onderhoud en verzorging
Periodieke onderhoudsbeurten
Tabelsymbolen:
I : Inspecteren: Inspecteren en reinigen, repareren, afstellen, bijvullen of indien nodig vernieuwen.
R : Vernieuwen
C : Reinigen
T : Vastdraaien
D : Aftappen
Opmerkingen:
*1 De aandrijfriemen van de airconditioning, indien voorzien, eveneens inspecteren.
Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, de aandrijfriemen elke 10.000
km of korter inspecteren.
a) Gebruik in bijzonder stof¿ ge gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*2 Indien de auto hoofdzakelijk onder de volgende omstandigheden gebruikt wordt, is het aan te bevelen elke
10.000 km of korter de motorolie te verversen en het olie¿ lter te vernieuwen.
a) Gebruik in bijzonder stof¿ ge gebieden
b) Wanneer men de motor vaak langdurig stationair laat draaien of veelvuldig met lage snelheden rijdt
c) Bij het rijden gedurende lange perioden bij lage buitentemperaturen of het regelmatig rijden van korte
afstanden
d) Rijden bij extreme hitte
e) Voortdurend rijden in bergachtige gebieden
*3 Indien de auto gebruikt wordt in gebieden met veel zand of stof, dient het lucht¿ lter vaker gereinigd en indien
nodig vernieuwd te worden dan bij de normaal aanbevolen intervallen.
*4 Bij het vervangen van de motorkoelvloeistof wordt het gebruik van FL-22 aanbevolen. Gebruik van andere
motorkoelvloeistof dan FL-22 kan ernstige schade aan de motor en het koelsysteem toebrengen.
*5 Inspecteer het elektrolietniveau van de accu, het soortelijk gewicht en het uiterlijk van de accu. Bij de
onderhoudsvrije accu is alleen een inspectie van het uiterlijk vereist.
*6 Indien u een intensief gebruik van de remmen maakt (bijvoorbeeld, regelmatig met hoge snelheid of in
berggebieden rijdt), of wanneer de auto in zeer vochtige klimaten gebruikt wordt, de remvloeistof jaarlijks
verversen.
*7 Het initialiseren van het bandenspanningcontrolesysteem (TPMS) moet zodanig worden uitgevoerd dat het
systeem normaal functioneert (indien voorzien).
*8 Controleer de uiterste gebruiksdatum van de bandreparatievloeistof elk jaar tijdens het uitvoeren van periodiek
onderhoud. Vervang de À es met bandreparatievloeistof door een nieuwe voor het verstrijken van de uiterste
gebruiksdatum.


6–8
Onderhoud en verzorging
Periodieke onderhoudsbeurten
Rusland/Wit-Rusland/Azerbeidzjan/Kazachstan
Onderhoudsfrequentie Aantal maanden of kilometers,naargelang de situatie welke zich het eerst
voordoet.
Maanden 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Klepspeling van motor (Alleen
MZR 1.6) Kazachstan Elke 120.000 km door beluisteren inspecteren en als er
geluiden zijn, afstellen.
Rusland/
Wit-Rusland/
Azerbeidzjan Elke 45.000 km of 3 jaar door beluisteren inspecteren en als er
geluiden zijn, afstellen.
Aandrijfriemen
*1 I I I I I I I I I I I I
Motorolie Rusland/
Wit-Rusland/
Kazachstan
*2 R R R R R R R R R R R R
Azerbeidzjan *3 Elke 5000 km of 6 maanden vernieuwen.
Olie¿ lter Rusland/
Wit-Rusland/
Kazachstan
*2 R R R R R R R R R R R R
Azerbeidzjan *4 Elke 10.000 km of 12 maanden vernieuwen.
Koelsysteem I I I I I I
Motorkoelvloeistof
*5 Verversen na de eerste 10 jaar of 195.000 km; daarna elke
90.000 km of 5 jaar.
Lucht¿ lter
*6
Rusland/
Wit-Rusland/
Kazachstan C C R C C R C C R C C R
Azerbeidzjan C R C R C R C R C R C R
Brandstof¿ lter Rusland/
Wit-Rusland/
Kazachstan Elke 120.000 km vernieuwen.
Azerbeidzjan Elke 60.000 km vernieuwen.
BrandstoÀ eidingen en slangen I I I I I I
Bougies
SKYACTIV-G
1.5 en
SKYACTIV-G
2.0
I I I I I I I R I I I I
MZR 1.6 I R I R I R I R I R I R
Dampafzuigsysteem (indien voorzien) I I I
Accu
*7 I I I I I I I I I I I I
Remleidingen, slangen en verbindingen I I I I I I I I I I I I
Remvloeistof
*8 R R R R R R
Handrem I I I I I I I I I I I I
Schijfremmen I I I I I I I I I I I I
Werking van stuurinrichting en stuurstangen I I I I I I I I I I I I
Handgeschakelde versnellingsbakolie R R
