tPozycja montażu fotelika dla
starszych dzieci
Fotelik dla starszych dzieci jest
montowany wyłącznie w pozycji przodem
do kierunku jazdy.

Informacje o pozycji montażu fotelików
dla starszych dzieci podane są w „Tabeli
sposobów montowania fotelików dla
dzieci” (strona 2-34).
OSTRZEŻENIE
Zawsze montuj fotelik dla starszych
dzieci w odpowiedniej pozycji:
Zamontowanie fotelika dla starszych
dzieci bez uprzedniego zapoznania
się z „Tabelą sposobów montowania
fotelików dla dzieci” zagraża
bezpieczeństwu. Fotelik dla
starszego dziecka ustawiony
w niewłaściwej pozycji nie
gwarantuje bezpieczeństwa dziecka.
W razie wypadku dziecko może
uderzyć o przedmiot lub innego
pasażera w samochodzie i odnieść
poważne obrażenia lub zginąć.
Gdy nie ma konieczności, nie
umieszczaj fotelika dla starszych
dzieci przodem do kierunku jazdy
na siedzeniu przedniego pasażera:
Podczas wypadku otwierająca się
poduszka powietrzna może
spowodować poważne obrażenia lub
śmierć dziecka. Jeśli instalacja na
siedzeniu pasażera przedniego
fotelika dla dziecka zwróconego
przodem do kierunku jazdy jest
nieunikniona, przesuń siedzenie
pasażera przedniego możliwie jak
najbardziej do tyłu i ustaw
poduszkę siedzenia (poduszka
siedzenia z regulacją wysokości) na
najwyższym poziomie, przy którym
pas bezpieczeństwa mocujący fotelik
dziecięcy może być bezpiecznie
umocowany.
Upewnij się, że wyłącznik poduszki
powietrznej pasażera przedniego
znajduje się w pozycji OFF. Patrz
rozdział „Wyłącznik przedniej
poduszki powietrznej pasażera”
(strona 2-48).
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-33

Tabela sposobów montowania fotelików dla dzieci
(Europa i kraje, gdzie obowiązuje norma EKG 16)
Poniższa tabela zawiera informacje dotyczące umieszczania fotelików dla dzieci w różnych
pozycjach montażu. Aby uzyskać informacje na temat umieszczania fotelików dla dzieci
innych producentów, zapoznaj się z instrukcją dołączoną przez producenta do tego fotelika.
Foteliki dla dzieci z systemem ISOFIX
Grupa wagowaKlasa
wymiaruMocowa-
niePozycje siedzeń
Lokalizacja moco-
wania ISOFIX po-
jazduTylne siedzenie
(środkowe)Siedzenie pasażera
przedniego (zew-
nętrzne)
Tylne siedzenie
(zewnętrzne)
NosidełkoFISO/L1 X X X
GISO/L2 X X X
(1) X X X
GRUPA 0 Do 10 kgEISO/R1 IL X X
(1) X X X
GRUPA 0
Do
13 kgEISO/R1 IL X X
DISO/R2 IL X X
CISO/R3 IL X X
(1) X X X
GRUPA 1 9 kg Š
18 kgDISO/R2 IL X X
CISO/R3 IL X X
BISO/F2 IUF X X
B1 ISO/F2X IUF X X
AISO/F3 IUF X X
(1) X X X
GRUPA 2 15 kg Š
25 kg(1) X X X
GRUPA 3 22 kg Š
36 kg(1) X X X
(1) W przypadku fotelików bez oznaczenia klasy ISO/XX (A do G) dla odpowiedniej grupy wagowej, producent
pojazdu powinien wskazać odpowiednie foteliki dla dzieci ISOFIX zalecane dla każdej pozycji ich montażu.
Opis oznaczeń literowych użytych w tabeli.
IUF = pozycja właściwa dla uniwersalnych fotelików ISOFIX przeznaczonych do montażu przodem do kierunku
jazdy i zatwierdzonych do użytku w tej grupie wagowej.
IL = pozycja właściwa dla wybranych fotelików ISOFIX (CRS).
Wymienione foteliki ISOFIX należą do kategorii „dla wybranego pojazdu”, „z ograniczeniem” lub
„półuniwersalnej”.
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-34

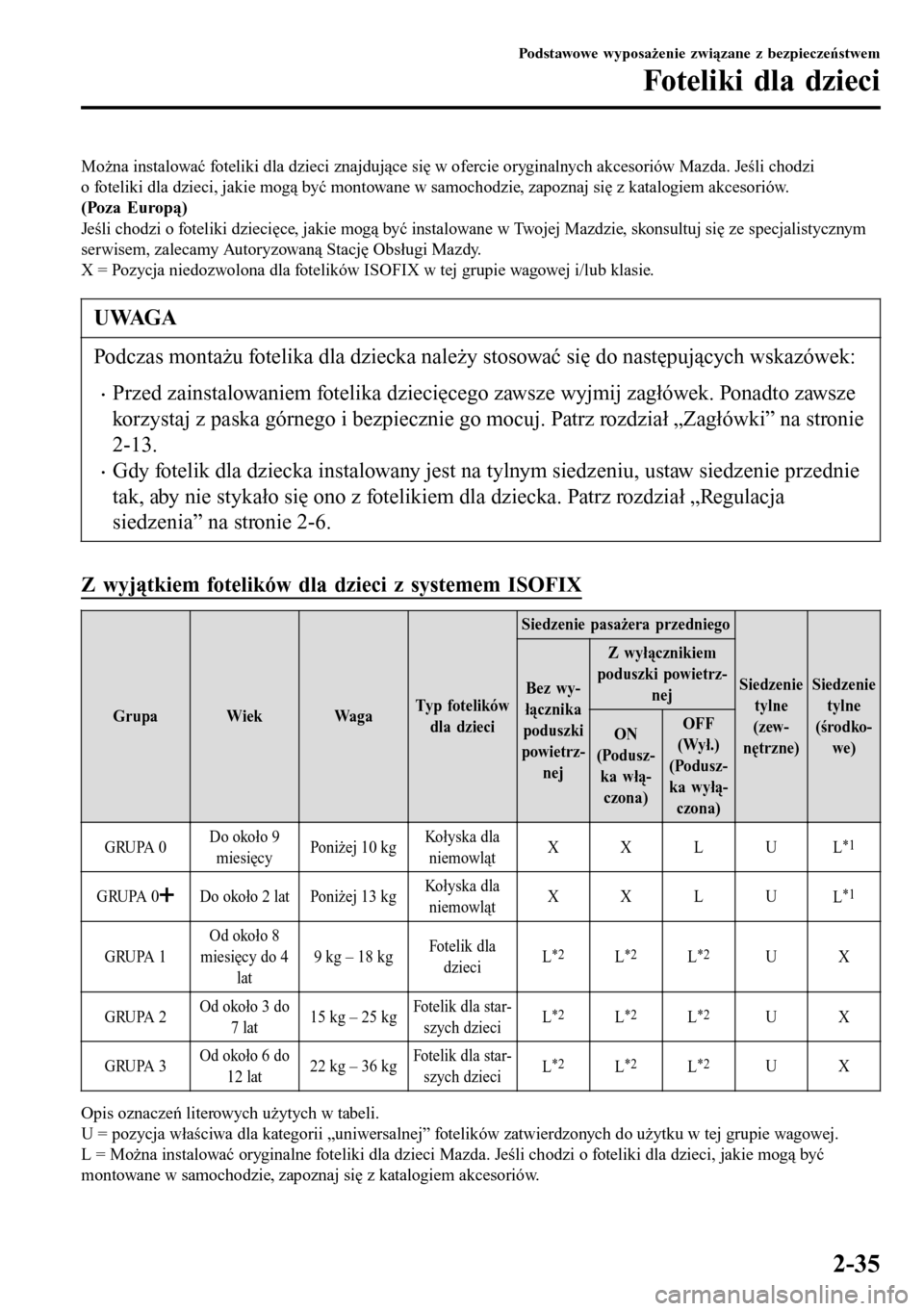

Można instalować foteliki dla dzieci znajdujące się w ofercie oryginalnych akcesoriów Mazda. Jeśli chodzi
o foteliki dla dzieci, jakie mogą być montowane w samochodzie, zapoznaj się z katalogiem akcesoriów.
(Poza Europą)
Jeśli chodzi o foteliki dziecięce, jakie mogą być instalowane w Twojej Mazdzie, skonsultuj się ze specjalistycznym
serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.
X = Pozycja niedozwolona dla fotelików ISOFIX w tej grupie wagowej i/lub klasie.
UWAGA
Podczas montażu fotelika dla dziecka należy stosować się do następujących wskazówek:
•Przed zainstalowaniem fotelika dziecięcego zawsze wyjmij zagłówek. Ponadto zawsze
korzystaj z paska górnego i bezpiecznie go mocuj. Patrz rozdział „Zagłówki” na stronie
2-13.
•Gdy fotelik dla dziecka instalowany jest na tylnym siedzeniu, ustaw siedzenie przednie
tak, aby nie stykało się ono z fotelikiem dla dziecka. Patrz rozdział „Regulacja
siedzenia” na stronie 2-6.
Z wyjątkiem fotelików dla dzieci z systemem ISOFIX
Grupa Wiek WagaTyp fotelików
dla dzieciSiedzenie pasażera przedniego
Siedzenie
tylne
(zew-
nętrzne)Siedzenie
tylne
(środko-
we) Bez wy-
łącznika
poduszki
powietrz-
nejZ wyłącznikiem
poduszki powietrz-
nej
ON
(Podusz-
ka włą-
czona)OFF
(Wył.)
(Podusz-
ka wyłą-
czona)
GRUPA 0Do około 9
miesięcyPoniżej 10 kgKo ł y s k a d l a
niemowlątXX L U
L
*1
GRUPA 0Do około 2 lat Poniżej 13 kgKo ł y s k a d l a
niemowlątXX L U
L*1
GRUPA 1Od około 8
miesięcy do 4
lat9 kg – 18 kgFotelik dla
dzieciL*2L*2L*2UX
GRUPA 2Od około 3 do
7 lat15 kg – 25 kgFotelik dla star-
szych dzieciL
*2L*2L*2UX
GRUPA 3Od około 6 do
12 lat22 kg – 36 kgFotelik dla star-
szych dzieciL
*2L*2L*2UX
Opis oznaczeń literowych użytych w tabeli.
U = pozycja właściwa dla kategorii „uniwersalnej” fotelików zatwierdzonych do użytku w tej grupie wagowej.
L = Można instalować oryginalne foteliki dla dzieci Mazda. Jeśli chodzi o foteliki dla dzieci, jakie mogą być
montowane w samochodzie, zapoznaj się z katalogiem akcesoriów.
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-35

(Poza Europą)
Jeśli chodzi o foteliki dziecięce, jakie mogą być instalowane w Twojej Mazdzie, skonsultuj się ze specjalistycznym
serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.
X = Pozycja niedozwolona dla dzieci w tej grupie wiekowej.
*1 Gdy fotelik dla dziecka zainstalowany jest na środkowym tylnym siedzeniu, na prawym tylnym siedzeniu nie
powinni siedzieć pasażerowie.
*2 W przypadku instalowania fotelika dla dziecka na siedzeniu pasażera przedniego przesuń siedzenie możliwie
jak najbardziej do tyłu. Ustaw siedzisko na najwyższym położeniu, aby pas bezpieczeństwa mógł bezpiecznie
zapiąć fotelik dla dziecka.
Patrz rozdział „Regulacja siedzenia” na stronie 2-6.
UWAGA
Podczas montażu fotelika dla dziecka należy stosować się do następujących wskazówek:
•Przed zainstalowaniem fotelika dziecięcego zawsze wyjmij zagłówek. Ponadto zawsze
korzystaj z paska górnego i bezpiecznie go mocuj. Patrz rozdział „Zagłówki” na stronie
2-13.
•Gdy fotelik dla dziecka instalowany jest na tylnym siedzeniu, ustaw siedzenie przednie
tak, aby nie stykało się ono z fotelikiem dla dziecka. Patrz rozdział „Regulacja
siedzenia” 2-6.
(Inne państwa)
Stosuj się do obowiązujących przepisów prawa dotyczących korzystania z fotelików dla
dzieci w samochodzie.
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-36

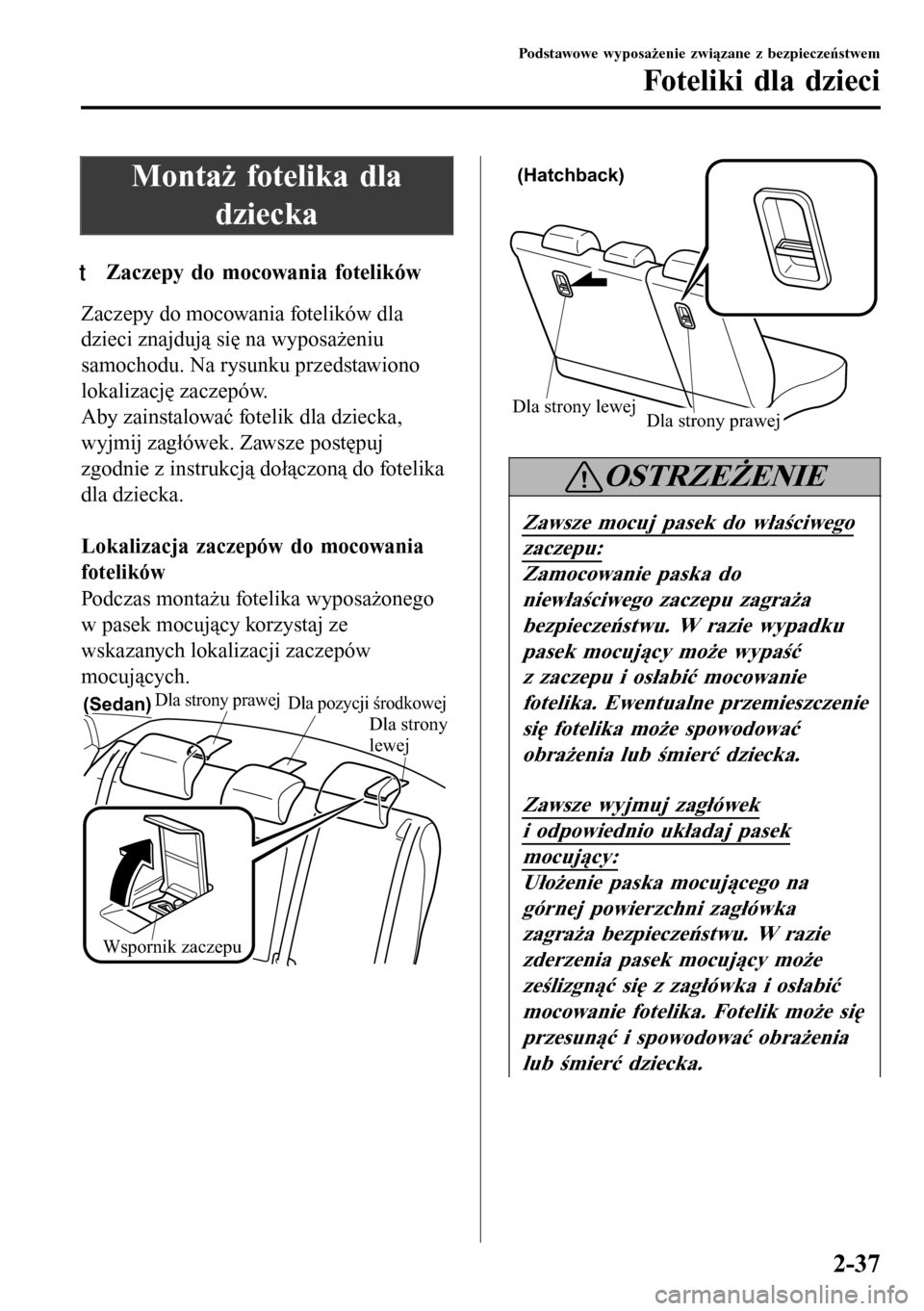

Montaż fotelika dla
dziecka
tZaczepy do mocowania fotelików
Zaczepy do mocowania fotelików dla
dzieci znajdują się na wyposażeniu
samochodu. Na rysunku przedstawiono
lokalizację zaczepów.
Aby zainstalować fotelik dla dziecka,
wyjmij zagłówek. Zawsze postępuj
zgodnie z instrukcją dołączoną do fotelika
dla dziecka.

Lokalizacja zaczepów do mocowania
fotelików
Podczas montażu fotelika wyposażonego
w pasek mocujący korzystaj ze
wskazanych lokalizacji zaczepów
mocujących.
Wspornik zaczepuDla strony
lewej
Dla pozycji środkowej(Sedan)Dla strony prawej
(Hatchback)
Dla strony lewej
Dla strony prawej
OSTRZEŻENIE
Zawsze mocuj pasek do właściwego
zaczepu:
Zamocowanie paska do
niewłaściwego zaczepu zagraża
bezpieczeństwu. W razie wypadku
pasek mocujący może wypaść
z zaczepu i osłabić mocowanie
fotelika. Ewentualne przemieszczenie
się fotelika może spowodować
obrażenia lub śmierć dziecka.
Zawsze wyjmuj zagłówek
i odpowiednio układaj pasek
mocujący:
Ułożenie paska mocującego na
górnej powierzchni zagłówka
zagraża bezpieczeństwu. W razie
zderzenia pasek mocujący może
ześlizgnąć się z zagłówka i osłabić
mocowanie fotelika. Fotelik może się
przesunąć i spowodować obrażenia
lub śmierć dziecka.
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-37

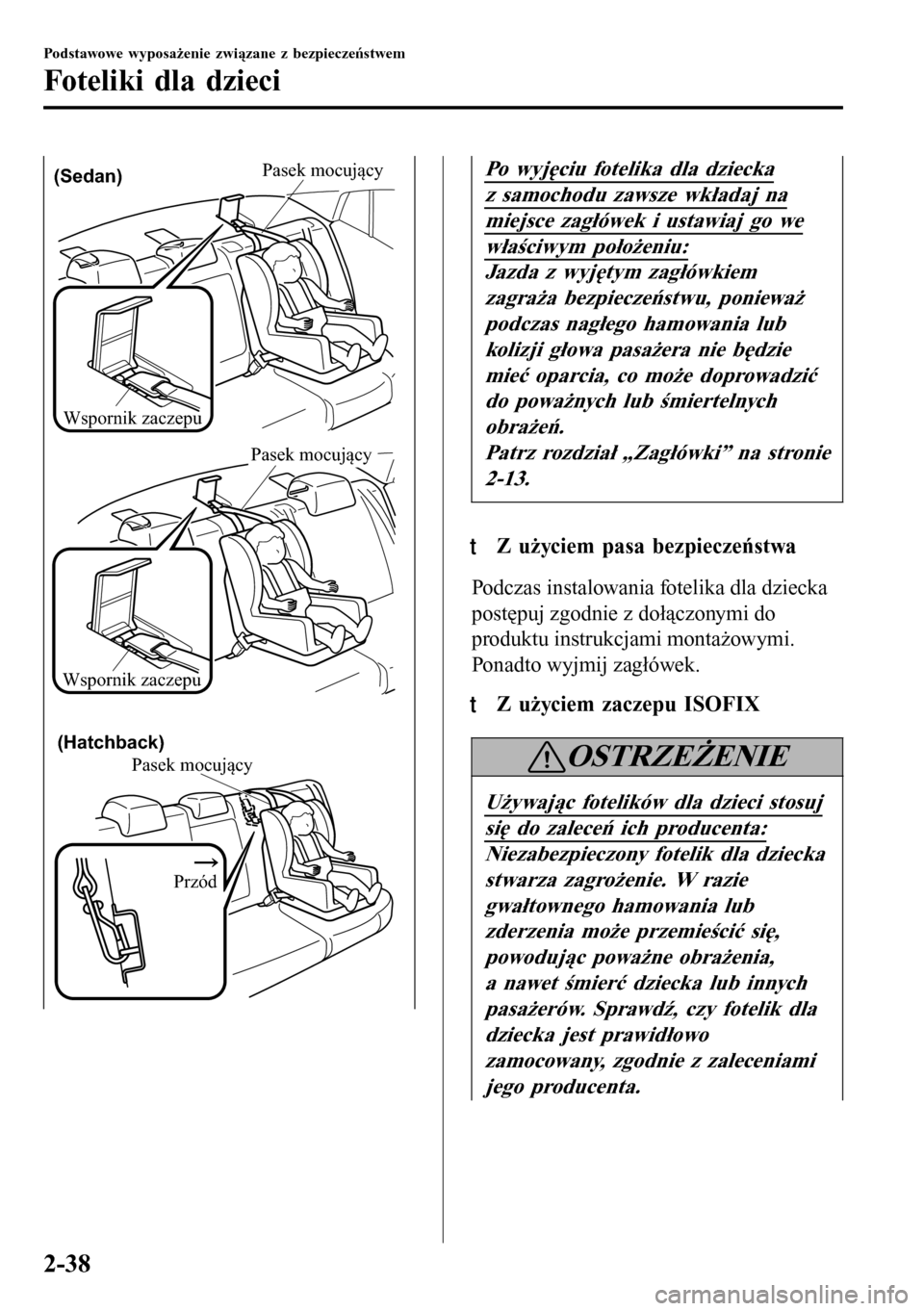

Wspornik zaczepu
Pasek mocujący(Sedan)
Wspornik zaczepu
Pasek mocujący

Pasek mocujący
Przód
(Hatchback)
Po wyjęciu fotelika dla dziecka
z samochodu zawsze wkładaj na
miejsce zagłówek i ustawiaj go we
właściwym położeniu:
Jazda z wyjętym zagłówkiem
zagraża bezpieczeństwu, ponieważ
podczas nagłego hamowania lub
kolizji głowa pasażera nie będzie
mieć oparcia, co może doprowadzić
do poważnych lub śmiertelnych
obrażeń.
Patrz rozdział „Zagłówki” na stronie
2-13.
ttZ użyciem pasa bezpieczeństwa
Podczas instalowania fotelika dla dziecka
postępuj zgodnie z dołączonymi do
produktu instrukcjami montażowymi.
Ponadto wyjmij zagłówek.
tZ użyciem zaczepu ISOFIX
OSTRZEŻENIE
Używając fotelików dla dzieci stosuj
się do zaleceń ich producenta:
Niezabezpieczony fotelik dla dziecka
stwarza zagrożenie. W razie
gwałtownego hamowania lub
zderzenia może przemieścić się,
powodując poważne obrażenia,
a nawet śmierć dziecka lub innych
pasażerów. Sprawdź, czy fotelik dla
dziecka jest prawidłowo
zamocowany, zgodnie z zaleceniami
jego producenta.
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-38

Sprawdź, czy fotelik jest prawidłowo
zamocowany:
Nieprawidłowo zamocowany fotelik
dla dziecka zagraża bezpieczeństwu.
Podczas gwałtownego hamowania
lub zderzenia fotelik może uderzyć
pasażerów, powodując poważne
obrażenia. Kiedy fotelik nie jest
używany, usuń go z samochodu,
umieść w bagażniku lub
przynajmniej sprawdź, czy jest
prawidłowo zamocowany
w zaczepach ISOFIX.
Sprawdź, czy w pobliżu zaczepów
ISOFIX nie są pozostawione pasy
bezpieczeństwa lub inne przedmioty:
Niestosowanie się do zaleceń
producenta fotelika dla dziecka
podczas jego montażu jest
niebezpieczne. Jeśli pas
bezpieczeństwa lub inny przedmiot
spowoduje nieprawidłowe
zamocowanie fotelika do zaczepów
ISOFIX, fotelik może przemieścić
się podczas gwałtownego hamowania
lub zderzenia, powodując poważne
obrażenia, a nawet śmierć dziecka
lub innych pasażerów. Sprawdź, czy
w pobliżu zaczepów ISOFIX nie są
pozostawione pasy bezpieczeństwa
lub inne przedmioty. Zawsze stosuj
się do zaleceń producenta fotelika.
1. Najpierw ustaw siedzenie przednie tak,
aby zapewnić przestrzeń pomiędzy
fotelikiem dla dziecka a siedzeniem
przednim (strona 2-6).
2. Sprawdź, poprzez próbę przesunięcia
do tyłu, czy oparcie siedzenia jest
prawidłowo zablokowane.
3. Rozchyl nieco poduszki siedziska
i oparcia siedzenia, aby sprawdzić
umiejscowienia zaczepów ISOFIX.
UWAGA
Oznaczenia nad zaczepami ISOFIX
wskazują umieszczenie zaczepów do
mocowania fotelika ISOFIX.
4. Wyjmij zagłówek.
Patrz rozdział „Zagłówki” na stronie
2-13.
5. Zamocuj fotelik dla dziecka przy
użyciu zaczepu ISOFIX, stosując się
do zaleceń producenta fotelika.
6. Jeśli fotelik dla dziecka posiada pasek
mocujący, oznacza to, że właściwe
zamocowanie paska jest bardzo ważne
dla bezpieczeństwa dziecka. Podczas
montażu fotelika dla dziecka stosuj się
dokładnie do zaleceń jego producenta
(strona 2-37).
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-39

OSTRZEŻENIE
Zawsze mocuj pasek do właściwego
zaczepu:
Zamocowanie paska do
niewłaściwego zaczepu zagraża
bezpieczeństwu. W razie wypadku
pasek mocujący może wypaść
z zaczepu i osłabić mocowanie
fotelika. Ewentualne przemieszczenie
się fotelika może spowodować
obrażenia lub śmierć dziecka.
Zawsze wyjmuj zagłówek
i odpowiednio układaj pasek
mocujący:
Ułożenie paska mocującego na
górnej powierzchni zagłówka
zagraża bezpieczeństwu. W razie
zderzenia pasek mocujący może
ześlizgnąć się z zagłówka i osłabić
mocowanie fotelika. Fotelik może się
przesunąć i spowodować obrażenia
lub śmierć dziecka.

Wspornik zaczepu
Pasek mocujący(Sedan)
Pasek mocujący
Przód
(Hatchback)
Po wyjęciu fotelika dla dziecka
z samochodu zawsze wkładaj na
miejsce zagłówek i ustawiaj go we
właściwym położeniu:
Jazda z wyjętym zagłówkiem
zagraża bezpieczeństwu, ponieważ
podczas nagłego hamowania lub
kolizji głowa pasażera nie będzie
mieć oparcia, co może doprowadzić
do poważnych lub śmiertelnych
obrażeń.
Patrz rozdział „Zagłówki” na stronie
2-13.
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-40

System poduszek powietrznych (SRS) – środki
ostrożności
Przedni i boczny system bezpieczeństwa (SRS) obejmuje różne rodzaje poduszek
powietrznych. Sprawdź różne rodzaje poduszek powietrznych, w jakie został
wyposażony Twój samochód, odnajdując oznaczenia „SRS AIRBAG”. Oznaczenia te
są umieszczone w miejscach, w których zainstalowano poduszki powietrzne.
Poduszki powietrzne są montowane w następujących miejscach:
•Kierownica (poduszka powietrzna kierowcy)
•Deska rozdzielcza po stronie pasażera (poduszka powietrzna przedniego pasażera)
•Zewnętrzne boki oparć przednich siedzeń (boczne poduszki powietrzne)*
•Przednie i tylne słupki oraz krawędzie dachu po obu stronach (kurtyny powietrzne)*

System bezpieczeństwa poduszek powietrznych stanowi dodatkową ochronę w określonych
sytuacjach, w związku z czym ważne jest, aby zawsze zapinać pasy bezpieczeństwa.

Przy niezapiętych pasach bezpieczeństwa poduszki powietrzne nie mogą zapewnić
właściwej ochrony podczas wypadku. Zapięcie pasa bezpieczeństwa jest konieczne, aby:
•Zapobiegać uderzeniu pasażera w napełniającą się poduszkę powietrzną.
•Ograniczyć możliwości obrażeń ciała przy zderzeniu, które nie powoduje otwarcia
poduszek powietrznych, jak przewrócenie się samochodu albo uderzenie w tył.
•Ograniczyć możliwość obrażeń przy zderzeniu czołowym, czołowo-bocznym lub
bocznym, o sile zbyt małej do otwarcia poduszek powietrznych.
•Ograniczyć możliwość wyrzucenia pasażera z samochodu.
•Ograniczyć możliwość odniesienia podczas wypadku obrażeń dolnych części ciała i nóg,
którym poduszki powietrzne nie zapewniają ochrony.
•Utrzymać kierowcę w pozycji umożliwiającej panowanie nad pojazdem.

Małe dzieci, które nie mogą być chronione pasami bezpieczeństwa, muszą być właściwie
zabezpieczone w foteliku dla dziecka (strona 2-23).

Sprawdź dokładnie, jaki fotelik jest konieczny dla przewożonego przez Ciebie dziecka
i stosuj się do zaleceń dotyczących montażu fotelika, zamieszczonych w niniejszej instrukcji
obsługi, jak również do zaleceń podanych przez producenta fotelika.
Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
*Wybrane wersje.2-41

OSTRZEŻENIE
W samochodach wyposażonych w poduszki powietrzne zapięcie pasów
bezpieczeństwa jest obowiązkowe:
Niezapięcie pasów bezpieczeństwa w samochodzie wyposażonym w poduszki
powietrzne zagraża bezpieczeństwu podczas zderzenia. Same poduszki powietrzne
nie zapobiegną poważnym obrażeniom ciała. Odpowiednie poduszki powietrzne
zadziałają tylko podczas pierwszego zderzenia czołowego, czołowo-bocznego lub
bocznego o wystarczająco dużej sile. Osoby w samochodzie powinny mieć zawsze
zapięte pasy bezpieczeństwa.

Nie należy przewozić dzieci na przednim siedzeniu pasażera.
Przewożenie dziecka w wieku do 12 lat na przednim siedzeniu zagraża
bezpieczeństwu. Otwierająca się poduszka powietrzna może uderzyć dziecko,
powodując poważne obrażenia lub śmierć. Podczas zderzenia o wystarczająco
dużej sile, śpiące dziecko oparte o drzwi może zostać uderzone przez boczną
poduszkę powietrzną. Jeśli to możliwe, zawsze przewoź dzieci do 12 roku życia na
tylnym siedzeniu, korzystając z fotelika samochodowego właściwego dla wieku
i wzrostu dziecka.
Szczególne zagrożenie! Nigdy nie używaj fotelika tyłem do kierunku jazdy na
siedzeniu pasażera przedniego bez jednoczesnego wyłączenia poduszki
powietrznej:
NIGDY nie używaj fotelika montowanego tyłem do kierunku jazdy na siedzeniu
przednim chronionym AKTYWNĄ PODUSZKĄ POWIETRZNĄ. Można w ten
sposób doprowadzić do ŚMIERCI lub POWAŻNYCH OBRAŻEŃ DZIECKA.
Nawet w razie niegroźnego zderzenia fotelik może zostać uderzony przez
otwierającą się poduszkę powietrzną i przemieszczony gwałtownie do tyłu,
powodując poważne obrażenia lub śmierć dziecka. Jeśli samochód jest
wyposażony w wyłącznik poduszki powietrznej siedzenia przedniego pasażera,
mocując fotelik tyłem do kierunku jazdy na przednim siedzeniu, zawsze ustaw
wyłącznik w pozycji OFF.

Podstawowe wyposażenie związane z bezpieczeństwem
System poduszek powietrznych (SRS)
2-42
