MAZDA MODEL 3 HATCHBACK 2016 Manualul de utilizare (in Romanian)

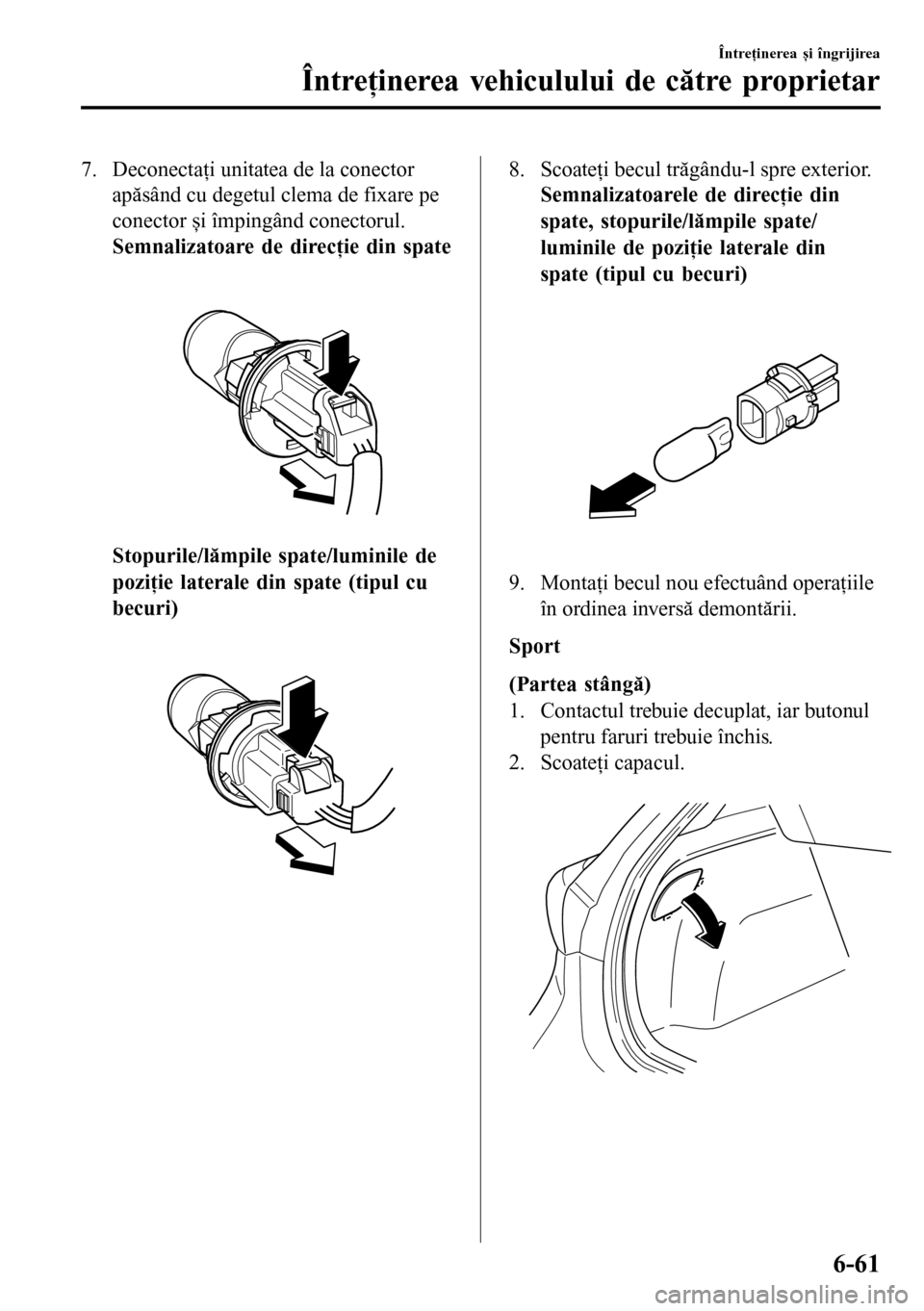

7. Deconectaţi unitatea de la conector
apăsând cu degetul clema de fixare pe
conector și împingând conectorul.
Semnalizatoare de direcţie din spate

Stopurile/lămpile spate/luminile de
poziţie laterale din spate (tipul cu
becuri)

8. Scoateţi becul trăgându-l spre exterior.
Semnalizatoarele de direcţie din
spate, stopurile/lămpile spate/
luminile de poziţie laterale din
spate (tipul cu becuri)

9. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Sport
(Partea stângă)
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Scoateţi capacul.

Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-61

3. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
Semnalizatoare de direcţie din spate

Stopurile/lămpile de poziţie (tipul
cu becuri)

4. Deconectaţi unitatea de la conector
apăsând cu degetul clema de fixare pe
conector și împingând conectorul.
Semnalizatoare de direcţie din spate

Stopurile/lămpile de poziţie (tipul
cu becuri)

Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-62

5. Scoateţi becul trăgându-l spre exterior.
Indicatoarele de direcţie din spate,
stopurile/luminile de poziţie (tipul
cu becuri)

6. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
7. Introduceţi capetele capacului și
montaţi capacul.

Gheare de
prindere
NOTĂ
Verificaţi buna instalare a capacului.
(Partea dreaptă)
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Rotiţi butonul și scoateţi capacul.

3. Rotiţi șurubul fluture și șurubul cricului
în sens invers acelor de ceasornic.

4. Scoateţi cricul
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-63

5. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
Semnalizatoare de direcţie din spate

Stopurile/lămpile spate/luminile de
poziţie laterale din spate (tipul cu
becuri)

6. Deconectaţi unitatea de la conector
apăsând cu degetul clema de fixare pe
conector și împingând conectorul.
Semnalizatoare de direcţie din spate

Stopurile/lămpile spate/luminile de
poziţie laterale din spate (tipul cu
becuri)

Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-64

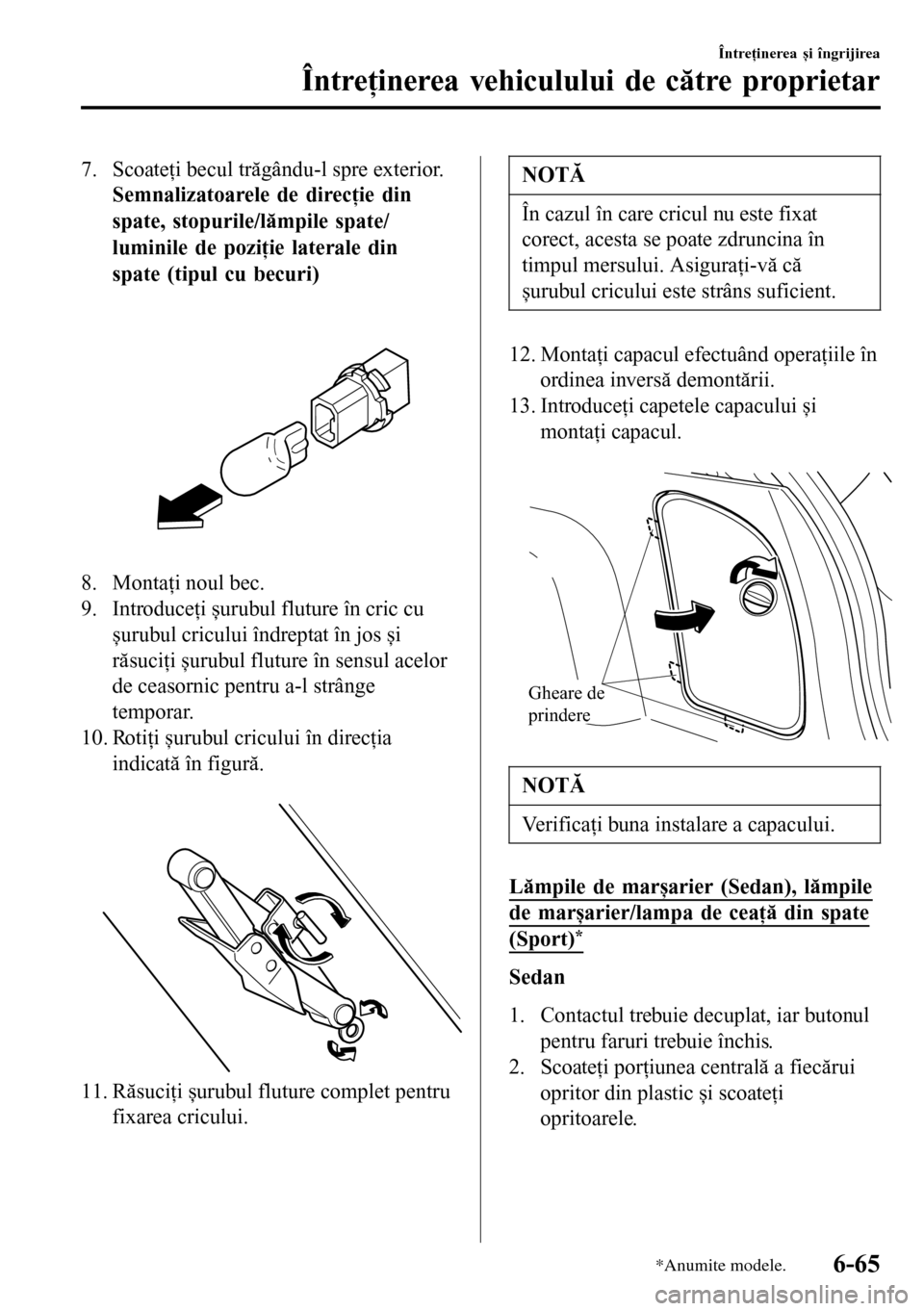

7. Scoateţi becul trăgându-l spre exterior.
Semnalizatoarele de direcţie din
spate, stopurile/lămpile spate/
luminile de poziţie laterale din
spate (tipul cu becuri)

8. Montaţi noul bec.
9. Introduceţi șurubul fluture în cric cu
șurubul cricului îndreptat în jos și
răsuciţi șurubul fluture în sensul acelor
de ceasornic pentru a-l strânge
temporar.
10. Rotiţi șurubul cricului în direcţia
indicată în figură.

11. Răsuciţi șurubul fluture complet pentru
fixarea cricului.
NOTĂ
În cazul în care cricul nu este fixat
corect, acesta se poate zdruncina în
timpul mersului. Asiguraţi-vă că
șurubul cricului este strâns suficient.
12. Montaţi capacul efectuând operaţiile în
ordinea inversă demontării.
13. Introduceţi capetele capacului și
montaţi capacul.

Gheare de
prindere
NOTĂ
Verificaţi buna instalare a capacului.
Lămpile de marșarier (Sedan), lămpile
de marșarier/lampa de ceaţă din spate
(Sport)*
Sedan
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Scoateţi porţiunea centrală a fiecărui
opritor din plastic și scoateţi
opritoarele.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-65

3. Desprindeţi finiţia capotei
portbagajului.

Demontare
Montare
4. Deconectaţi becul de la conectorul
electric apăsând cu degetul clema de
fixare pe conector și împingând becul
în jos.

5. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
6. Scoateţi becul din soclu.

7. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Sport
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Scoateţi capacul.

Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-66

3. Deconectaţi becul de la conectorul
electric apăsând cu degetul clema de
fixare pe conector și împingând becul
în jos.
4. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
5. Scoateţi becul din soclu.

6. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Lampa de ceaţă din spate (Sedan)
*
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
3. Scoateţi becul din soclu.

4. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Lămpile pentru numărul de
înmatriculare
Sedan
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Scoateţi porţiunea centrală a fiecărui
opritor din plastic și scoateţi
opritoarele.
3. Desprindeţi finiţia capotei
portbagajului.

Demontare
Montare
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-67

4. Deconectaţi unitatea de la conector
apăsând cu degetul clema de fixare pe
conector și împingând conectorul.

5. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
6. Scoateţi becul din soclu.

7. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Sport
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Înfășuraţi o șurubelniţă cu cap drept
într-o cârpă moale pentru a nu strica
lentila, scoateţi lentila apăsând ușor pe
marginea acesteia cu șurubelniţa.
3. Scoateţi becul trăgându-l spre exterior.

4. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
ttÎnlocuirea becurilor interioare
Luminile de plafon (faţă)/plafonierele*,
luminile de plafon (faţă)*, luminile de
plafon (spate)*, lămpile oglinzii
parasolarului*
1. Înfășuraţi o șurubelniţă cu cap drept
într-o lavetă moale pentru a nu strica
lentila și scoateţi lentila apăsând ușor
pe marginea acesteia cu șurubelniţa.
2. Scoateţi becul trăgându-l spre exterior.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-68*Anumite modele.

Luminile de plafon (din faţă)/
plafonierele
*


Luminile de plafon (faţă)*

Margine
Luminile de plafon (spate)*

Margine
Lămpile oglinzii parasolarului*

3. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-69

Lampa din portbagaj (Sedan)
1. Apăsaţi ambele margini ale capacului
lentilei pentru a-l scoate.
2. Scoateţi becul trăgându-l spre exterior.

3. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Lampa din compartimentul pentru
bagaje (Sport)
1. Înfășuraţi o șurubelniţă mică cu cap
drept într-o cârpă moale pentru a nu
strica lentila, scoateţi lentila apăsând
ușor pe marginea acesteia cu
șurubelniţa.

2. Deconectaţi unitatea de la conector
apăsând cu degetul clema de fixare pe
conector și împingând conectorul.

3. Scoateţi becul trăgându-l spre exterior.

4. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-70
