MAZDA MODEL 3 HATCHBACK 2019 Ägarmanual (in Swedish)

 M Hybrid

 Utom M Hybrid
Display för regenerering vid
inbromsning (M Hybrid)
Visar status för laddningen som skapas
genom regenerering vid inbromsning.
Bilens hastighetslarm
I det här läget visas aktuell inställning
av bilens hastighetslarm. Du kan ändra
hastigheten för vilken varningssignalen
ska utlösas.
1.
Meddelandet ”Hastighetsvarning”
visas
Bilens hastighetslarm kan ställas in med
mittdisplayen.
i-ACTIVSENSE-display
Visar systemets status.
4-14
Instrumentgrupp och visning

Varning (displayvisning)
Ett meddelande visas för att informera
föraren om driftstatus och fel eller
onormala händelser.
Om varningslampan tänds/blinkar
samtidigt eller om en symbol visas
i displayen bör du kontrollera den
information som rör varningslampan
eller symbolen.
Varningsindikering/
varningslampor
SignalVarning
(Röd)Varningsindikering/
varningslampa för
bromssystem*1
ABS-varningsindikering/
varningslampa*1
Varningsindikering/
varningslampa för
laddningssystem*
1
Motoroljans varningsindi-kering/varningslampa*1
Varningsindikering för hög
kylvätsketemperatur
Felindikering/indikerings-lampa för servostyrning*1
Huvudvarningsindikering
(Gul)
Varningsindikering/
varningslampa för
bromsarnas styrsystem*
1
Varningsindikering för
förbikoppling av broms
Signal
Varning
Indikering/lampa för
motorkontroll*1
Varningsindikering/var-ningslampa för dieselparti-kelfilter*1 (SKYACTIV-D 1.8)
(Gul)
*Varningsindikering/
varningslampa för i- stop*1
*Varningsindikering/
varningslampa för
automatväxellåda*
1
Varningsindikering/
varningslampa
för krockkudde/
bältessträckare*
1
Varningsindikering/
varningslampa för
däcktrycksövervakning
(TPMS)*
1
(Röd)KEY-varningsindikering/
varningslampa*
1
(Gul)
*Varningsindikering/
varningslampa för
system för automatisk
avbländning (HBC)*
1
*Varningsindikering/
varningslampa för
adaptiva LED-strålkastare
(ALH)*
1
*Varningsindikering/
varningslampa för
i-ACTIVSENSE*
1
Varningsindikering/
varningslampa för
ytterbelysning*
1
Varningsindikering/
varningslampa för låg
bränslenivå
Varningsindikering/
varningslampa för motorns
oljenivå*
1
*Vissa modeller.4-15
Under körning
Instrumentgrupp och visning
4

SignalVarning
Varningsindikering/
varningslampa för
säkerhetsbälte (framsäte)
(Röd)Varningslampa för
säkerhetsbälte (baksäte)
*Varningsindikering/
varningslampa för låg
spolarvätskenivå
Varningsindikering för ej
stängd dörr
Varningsindikering för ej
stängd baklucka
Varningslampa för ej
stängd dörr
*1 Lampan tänds när tändningen slås på
för en funktionskontroll för att därefter
slockna några sekunder senare eller när
motorn startat. Om lampan inte tänds
eller inte slocknar bör du låta bilen
kontrolleras av en kunnig reparatör så
snart som möjligt. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Indikering/
indikeringslampor
Dessa lampor tänds eller blinkar för att
informera föraren om driftstatus eller
ett systemfel.
Signal Indikator
(Grön)
Indikeringslampa för
säkerhetsbälte (baksäte)
*Indikeringslampa för
inaktiverad krockkudde på
passagerarsidan fram
Säkerhetslampa
SignalIndikator
(Grön)
Indikeringslampa för
nyckel
(Grön)
*i-stop-indikeringslampa
Indikering/indikeringslam-pa för verktygssymbol*1
Glödindikeringslampa
(SKYACTIV-D 1.8)
*Indikering för växelläge
Indikeringslampa för
strålkastare på
Helljusindikeringslampa
Indikeringslampa för bakre
dimljus
Indikeringslampor för blin-kers och varningsblinkers
Indikering/indikeringslam-pa för elektrisk parkerings-broms (EPB)*1*2
Indikeringslampa för
AUTOHOLD aktivt*1
*Indikeringslampa för
Mazda radarfarthållare
med stopp- och körfunk
-tion (MRCC med stopp-
och körfunktion)
*Indikeringslampa för
farthållar- och trafikstöd
(CTS)
Indikering/indikeringslam-pa för TCS/DSC-system*1
*Vissa modeller.4-16
Instrumentgrupp och visning

SignalIndikator
DSC OFF-
indikeringslampa*1
*Indikeringslampa för
valt läge
(Vit)
*Symbol för
i-ACTIVSENSE-status
(varnings-/assistanssystem
för riskförebyggande)
(Grön)
(Gul)
(Grön)
*Indikeringslampa för
automatisk avbländning
(HBC)
*Indikeringslampa för
adaptiva LED-strålkastare
(ALH)
(Vit)*Standbyindikering för
Mazda radarfarthållare
(MRCC)
*Standbyindikering för
Mazda radarfarthållare
med stopp- och körfunk
-tion (MRCC med stopp-
och körfunktion)
*Standbyindikering för
farthållar- och trafikstöd
(CTS)
(Grön)
*Indikering för inställd
Mazda radarfarthållare
(MRCC)
*Indikering för inställd
Mazda radarfarthållare
med stopp- och körfunk
-tion (MRCC med stopp-
och körfunktion)
*Indikering för inställt
farthållar- och trafikstöd
(CTS)
*Indikeringslampa för
avstängd bromsassistans
(SBS)*
1
Signal
Indikator
(Vit)*Standbyindikering för
intelligent hastighetsassis
-tans (ISA)
*Standbyindikering för
inställbar hastighetsbe
-gränsning (ASL)
(Grön)
*Indikering för inställd
intelligent hastighetsassis-tans (ISA)
*Indikering för inställd has
-tighetsbegränsning (ASL)
(Vit)
*Standbyindikering för
farthållare
(Grön)
*Indikering för inställd
farthållare
*1
Lampan tänds när tändningen
slås på för en funktionskontroll
för att därefter slockna några
sekunder senare eller när motorn
startat. Om lampan inte tänds
eller inte slocknar bör du låta
bilen kontrolleras av en kunnig
reparatör så snart som möjligt.
Vi rekommenderar en auktoriserad
Mazda-verkstad.
*2 Lampan lyser när parkeringsbrom-
sen är ansatt.
*Vissa modeller.4-17
Under körning
Instrumentgrupp och visning
4

Verktygsindikering/
indikeringslampa
Indikeringen/indikeringslampan med
verktygssymbolen
visas/tänds i
följande situationer.
 När det är dags för service av bilen. När det är dags att byta motoroljan. (SKYACTIV-D 1.8) När bränslefiltret (avskiljaren)
måste dräneras. Anlita en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Glödindikeringslampa
(SKYACTIV-D 1.8)
Glödindikeringslampan aktiveras
när tändningen slås på. Glödindike-
ringslampan
slocknar när upp-
värmningen är klar.
Ett problem i systemet kan indikeras
under följande förhållanden. Låt en
kunnig reparatör kontrollera bilen.
Vi rekommenderar en auktoriserad
Mazda-verkstad.
 Glödindikeringslampan tänds
inte eller fortsätter att lysa när tänd-
ningen slås på.
 Glödindikeringslampan blinkar.
4-18
Instrumentgrupp och visning

Active driving display
Active Driving Display
1. Display
2. Dammtåligt skikt
Active driving display (ADD) visar följande information:
 Driftvillkor och varningar för övervakning av död vinkel (BSM) Skyltar och varningar för identifieringssystem för trafikskyltar (TSR) Driftvillkor och varningar för varningssystem för korsande trafik framför (FCTA)  Driftvillkor och varningar för Mazda radarfarthållare (MRCC) Driftvillkor och varningar för Mazda radarfarthållare med stopp- och körfunktion
(MRCC med stopp- och körfunktion)
 Driftvillkor och varningar för farthållar- och trafikstöd (CTS) Driftvillkor och varningar för intelligent hastighetsassistans (ISA) Driftvillkor och varningar för inställbar hastighetsbegränsning (ASL) Driftvillkor och varningar för bromsassistans (SBS) Driftvillkor och varningar för bromsassistans [bak] (SBS-R) Driftvillkor och varningar för bromsassistans [korsande bakifrån] (SBS-RC) Driftvillkor för farthållare Navigeringsvägledning (bilar med navigationssystem) Korsningens namn (bilar med navigationssystem) Gatunamn (bilar med navigationssystem) Filvägledning (bilar med navigationssystem) Indikator för hastighetsgräns (bilar med navigationssystem) Fordonshastighet
4-19
Under körning
Instrumentgrupp och visning
4

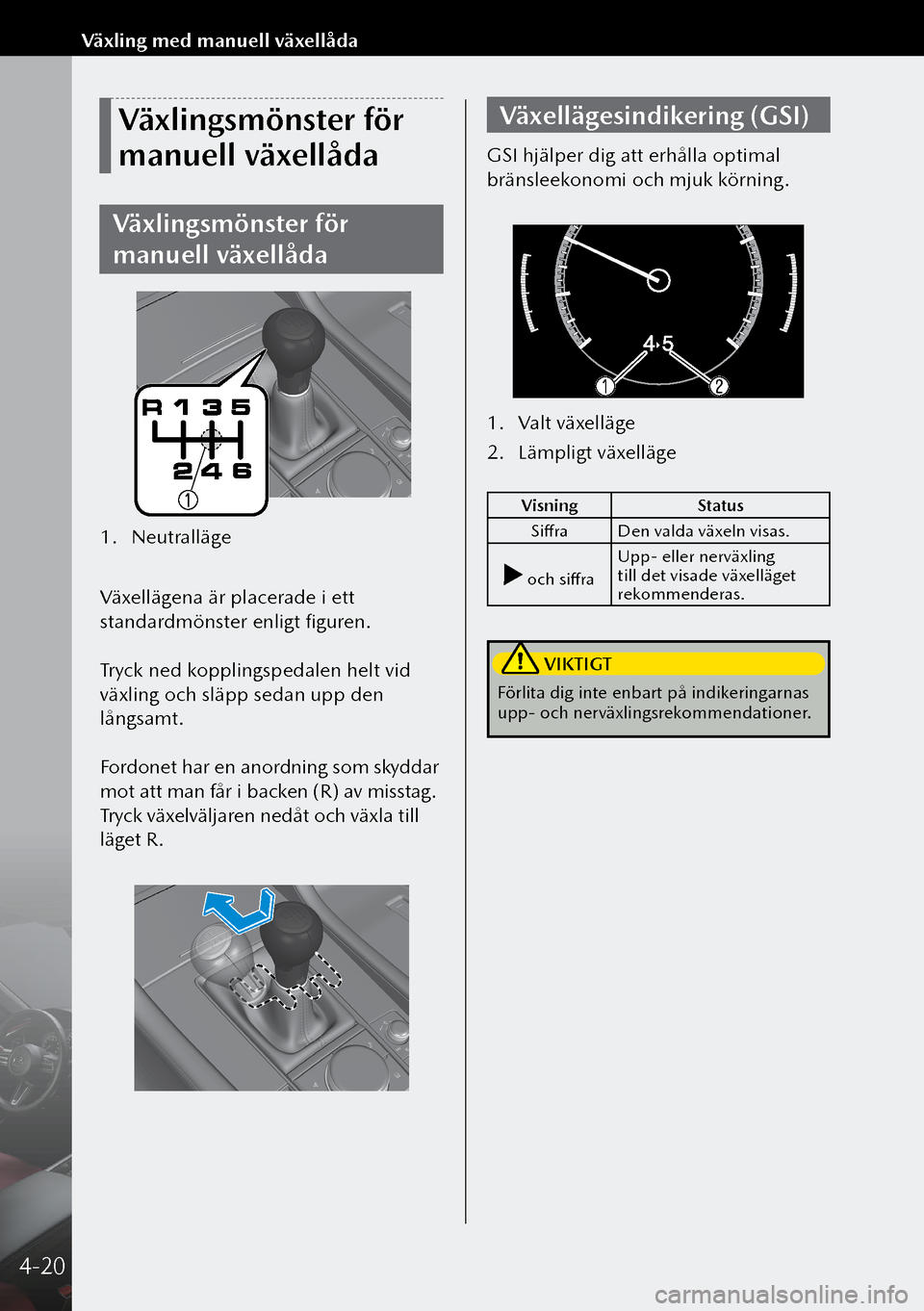

Växlingsmönster för
manuell växellåda
Växlingsmönster för
manuell växellåda
1. Neutralläge

Växellägena är placerade i ett
standardmönster enligt figuren.
Tryck ned kopplingspedalen helt vid
växling och släpp sedan upp den
långsamt.
Fordonet har en anordning som skyddar
mot att man får i backen (R) av misstag.
Tryck växelväljaren nedåt och växla till
läget R.
Växellägesindikering (GSI)
GSI hjälper dig att erhålla optimal
bränsleekonomi och mjuk körning.
1. Valt växelläge
2. Lämpligt växelläge
Visning Status
Siffra Den valda växeln visas.
och siffra Upp- eller nerväxling
till det visade växelläget
rekommenderas.
VIKTIGT
Förlita dig inte enbart på indikeringarnas
upp- och nerväxlingsrekommendationer.
4-20
Växling med manuell växellåda

Automatväxellådans
reglage
Automatväxellådans
reglage
1. Frigöringsknapp
2. Växelväljare

Visning Olika spärrlägen
Indikerar att bromspedalen
måste vara nedtrampad och
frigöringsknappen intryckt
för att det ska gå att växla
(tändningen måste vara på).
Indikerar att växelväljaren kan
röras fritt till valfritt läge.
Indikerar att du måste hålla
inne frigöringsknappen för
att växla.
Växellägen
Växellägen
Starta motorn genom att flytta växelväl-
jaren till P- eller N-läge.

 P (Parkering)
P låser växellådan och förhindrar att
framhjulen roterar.

 R (Backväxel)
I läge R rör sig bilen bara bakåt. Bilen
måste stå helt stilla innan du växlar till
eller från R, utom i undantagsfall, se
Gunga bilen.

 N (Neutral)
I läget N är hjulen och växellådan
inte låsta. Bilen kommer att rulla fritt
även vid minsta lutning såvida inte
parkeringsbromsen är åtdragen eller
bromsarna är ansatta.

 D (Drive)
D är det normala körläget. Från ett
stopp kommer växellådan automatiskt
att göra sex växlingar.

 M (Manuell)
M är det manuella växelläget. Du kan
växla upp eller ner genom att manövrera
växelväljaren.
4-21
Under körning
Automatisk växellåda
4

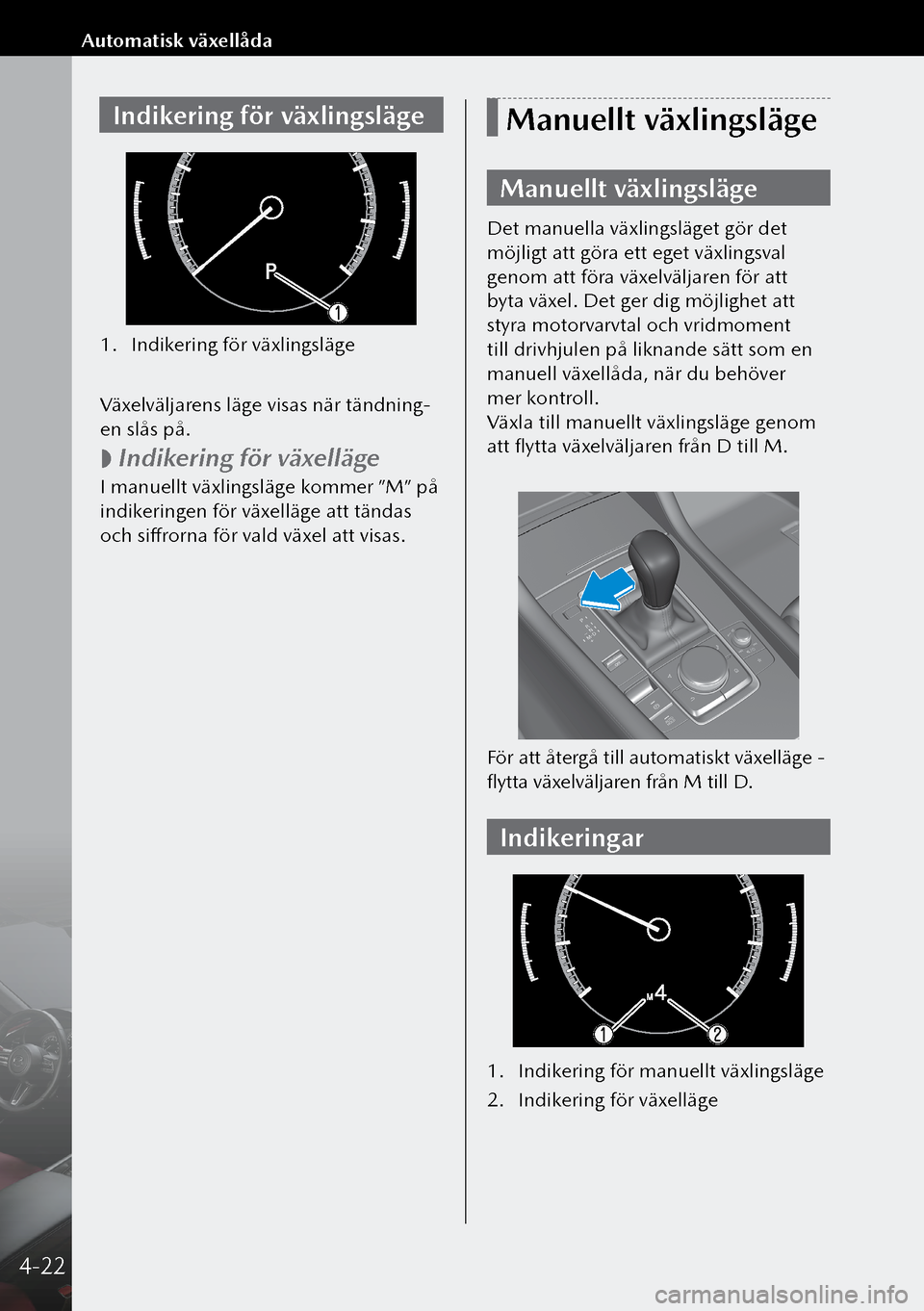

Indikering för växlingsläge
1. Indikering för växlingsläge

Växelväljarens läge visas när tändning-
en slås på.

 Indikering för växelläge
I manuellt växlingsläge kommer ”M” på
indikeringen för växelläge att tändas
och siffrorna för vald växel att visas.
Manuellt växlingsläge
Manuellt växlingsläge
Det manuella växlingsläget gör det
möjligt att göra ett eget växlingsval
genom att föra växelväljaren för att
byta växel. Det ger dig möjlighet att
styra motorvarvtal och vridmoment
till drivhjulen på liknande sätt som en
manuell växellåda, när du behöver
mer kontroll.
Växla till manuellt växlingsläge genom
att flytta växelväljaren från D till M.
För att återgå till automatiskt växelläge -
flytta växelväljaren från M till D.
Indikeringar
1.
Indikering för manuellt växlingsläge
2. Indikering för växelläge
4-22
Automatisk växellåda

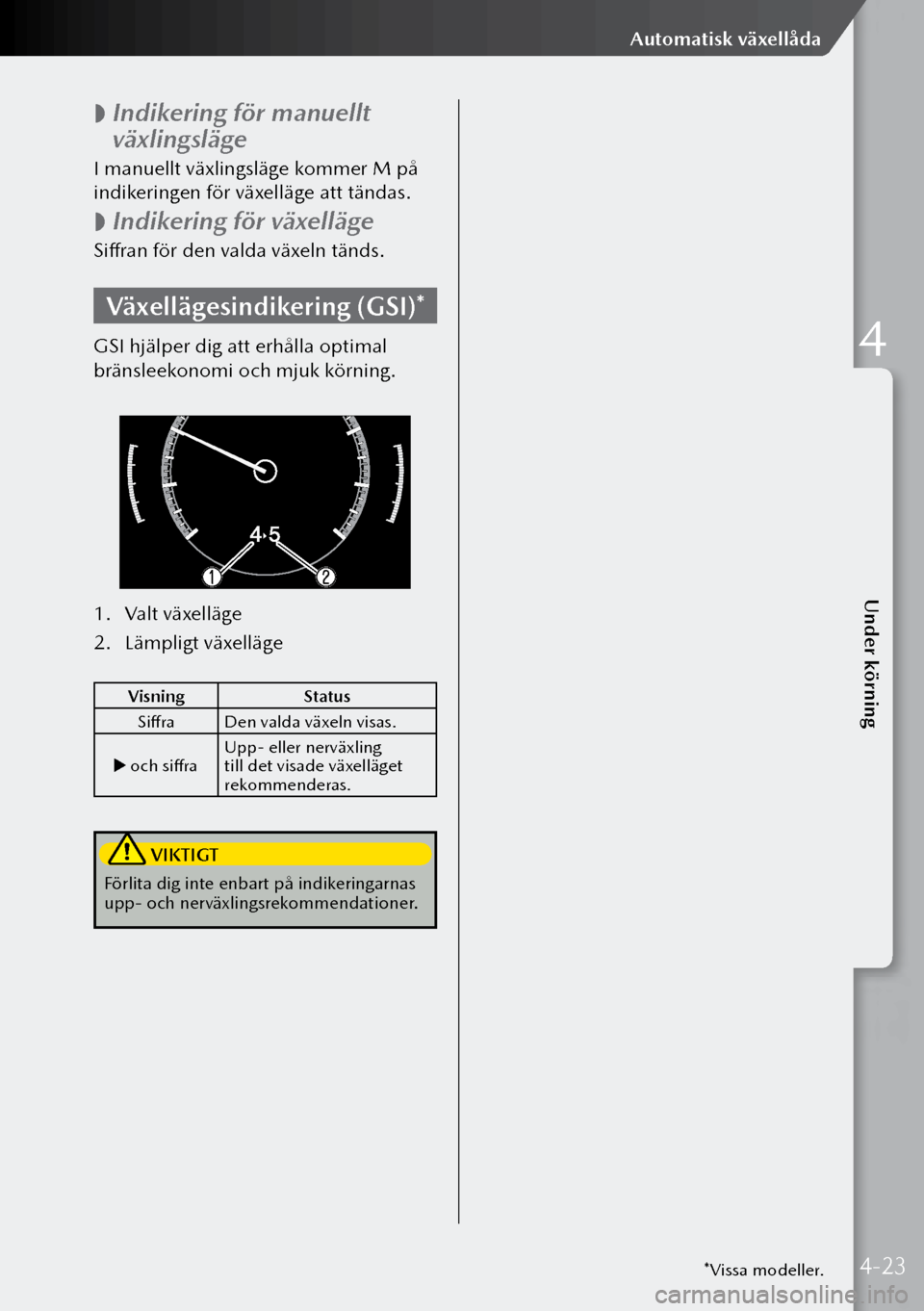

 Indikering för manuellt
växlingsläge
I manuellt växlingsläge kommer M på
indikeringen för växelläge att tändas.

 Indikering för växelläge
Siffran för den valda växeln tänds.
Växellägesindikering (GSI)*
GSI hjälper dig att erhålla optimal
bränsleekonomi och mjuk körning.
1.
Valt växelläge
2. Lämpligt växelläge
Visning Status
Siffra Den valda växeln visas.
och siffra Upp- eller nerväxling
till det visade växelläget
rekommenderas.
VIKTIGT
Förlita dig inte enbart på indikeringarnas
upp- och nerväxlingsrekommendationer.
*Vissa modeller.4-23
Under körning
Automatisk växellåda
4
