MAZDA MODEL 6 2015 Manual del propietario (in Spanish)

qViendo la pantalla

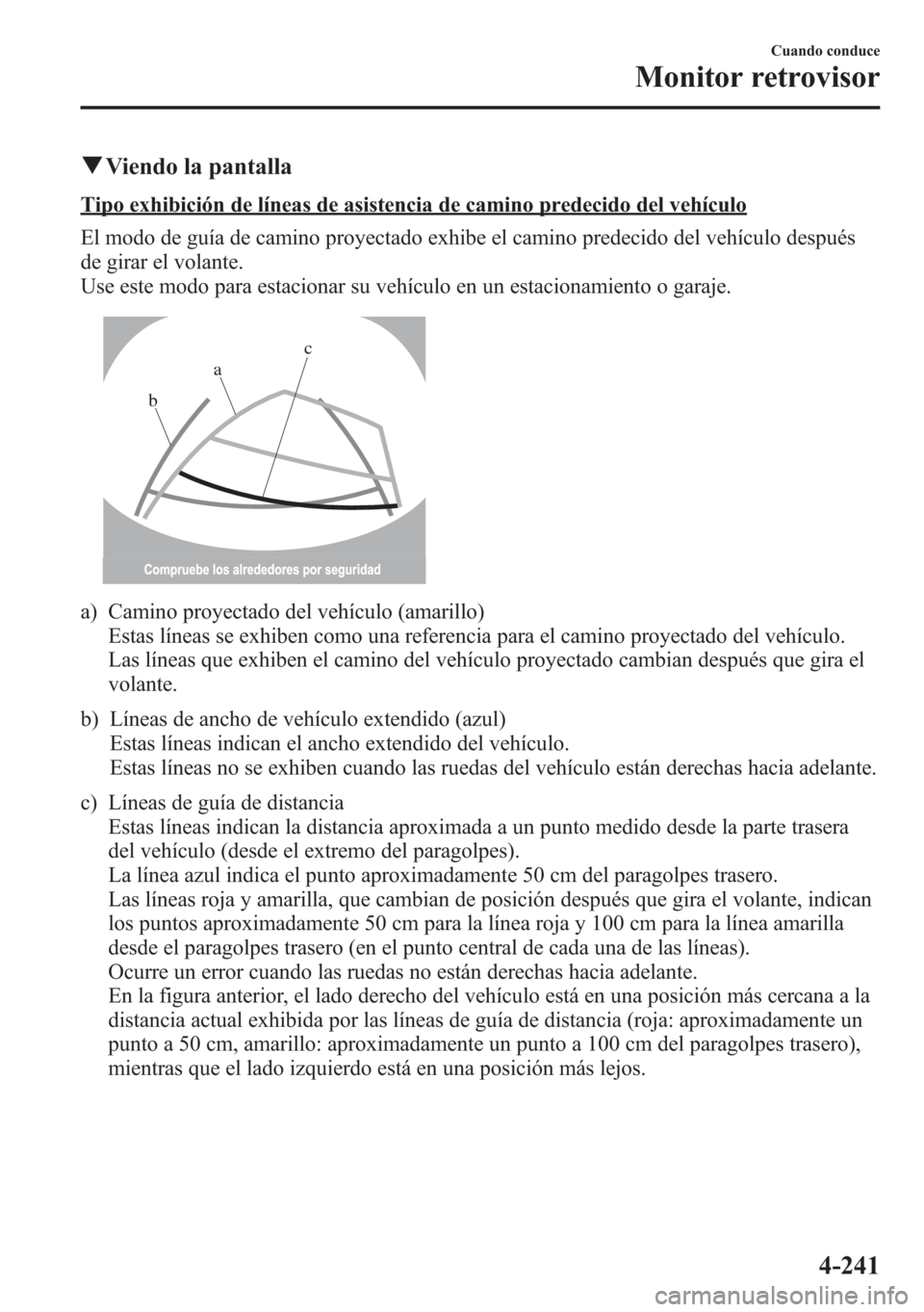

Tipo exhibición de líneas de asistencia de camino predecido del vehículo
El modo de guía de camino proyectado exhibe el camino predecido del vehículo después
de girar el volante.
Use este modo para estacionar su vehículo en un estacionamiento o garaje.
bac
a) Camino proyectado del vehículo (amarillo)
Estas líneas se exhiben como una referencia para el camino proyectado del vehículo.
Las líneas que exhiben el camino del vehículo proyectado cambian después que gira el
volante.
b) Líneas de ancho de vehículo extendido (azul)
Estas líneas indican el ancho extendido del vehículo.
Estas líneas no se exhiben cuando las ruedas del vehículo están derechas hacia adelante.
c) Líneas de guía de distancia
Estas líneas indican la distancia aproximada a un punto medido desde la parte trasera
del vehículo (desde el extremo del paragolpes).
La línea azul indica el punto aproximadamente 50 cm del paragolpes trasero.
Las líneas roja y amarilla, que cambian de posición después que gira el volante, indican
los puntos aproximadamente 50 cm para la línea roja y 100 cm para la línea amarilla
desde el paragolpes trasero (en el punto central de cada una de las líneas).
Ocurre un error cuando las ruedas no están derechas hacia adelante.
En la figura anterior, el lado derecho del vehículo está en una posición más cercana a la
distancia actual exhibida por las líneas de guía de distancia (roja: aproximadamente un
punto a 50 cm, amarillo: aproximadamente un punto a 100 cm del paragolpes trasero),
mientras que el lado izquierdo está en una posición más lejos.
Cuando conduce
Monitor retrovisor
4-241

PRECAUCION
La posición indicada de las líneas de guía en la pantalla cambian dependiendo de las
condiciones del vehículo (como el número de ocupantes/carga) y condiciones del camino
(como una pendiente inclinada detrás del vehículo).
Siempre verifique el área hacia atrás del vehículo y el área alrededor directamente con
sus ojos al dar marcha atrás.

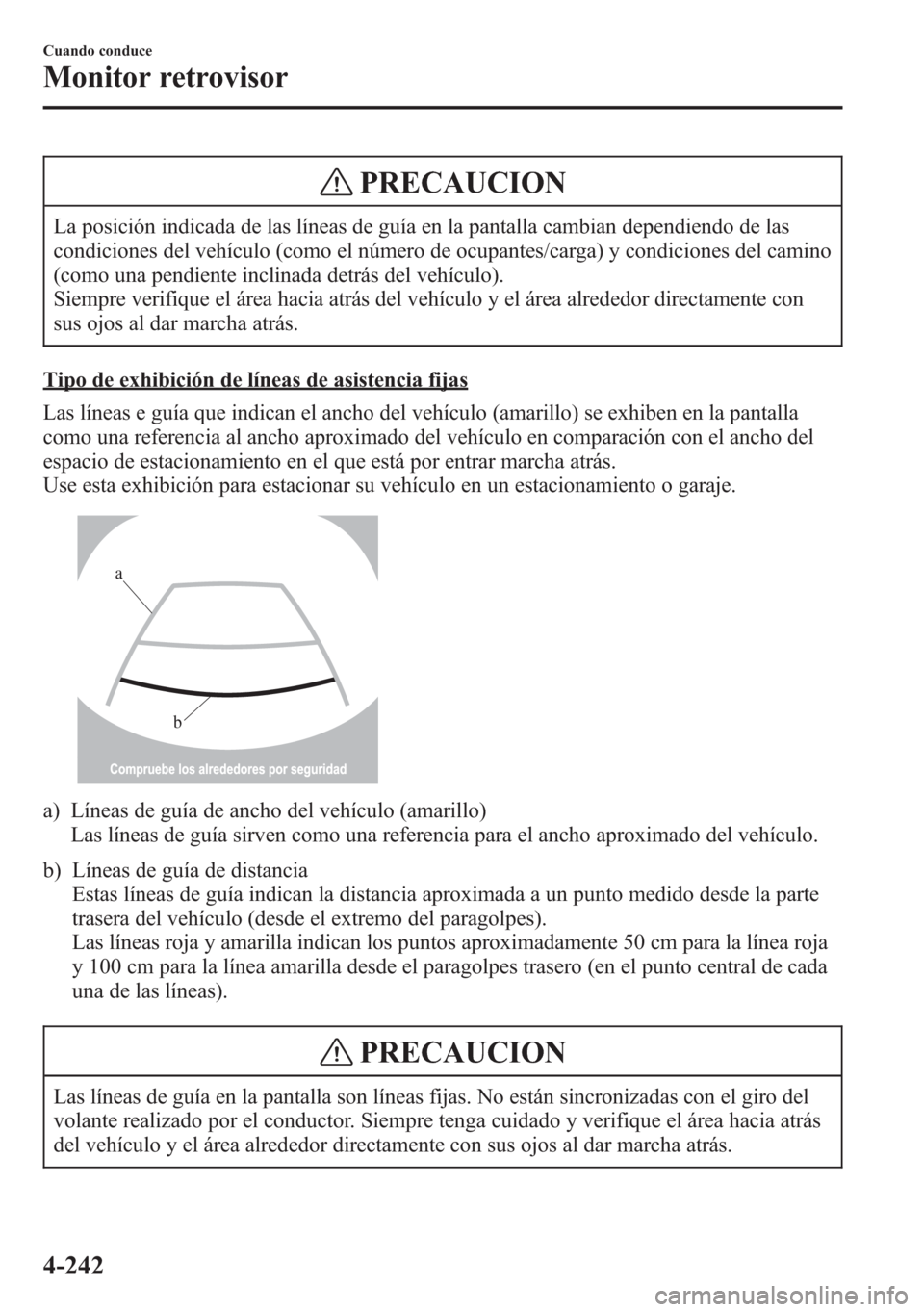

Tipo de exhibición de líneas de asistencia fijas
Las líneas e guía que indican el ancho del vehículo (amarillo) se exhiben en la pantalla
como una referencia al ancho aproximado del vehículo en comparación con el ancho del
espacio de estacionamiento en el que está por entrar marcha atrás.
Use esta exhibición para estacionar su vehículo en un estacionamiento o garaje.
b
a
a) Líneas de guía de ancho del vehículo (amarillo)
Las líneas de guía sirven como una referencia para el ancho aproximado del vehículo.
b) Líneas de guía de distancia
Estas líneas de guía indican la distancia aproximada a un punto medido desde la parte
trasera del vehículo (desde el extremo del paragolpes).
Las líneas roja y amarilla indican los puntos aproximadamente 50 cm para la línea roja
y 100 cm para la línea amarilla desde el paragolpes trasero (en el punto central de cada
una de las líneas).
PRECAUCION
Las líneas de guía en la pantalla son líneas fijas. No están sincronizadas con el giro del
volante realizado por el conductor. Siempre tenga cuidado y verifique el área hacia atrás
del vehículo y el área alrededor directamente con sus ojos al dar marcha atrás.
4-242
Cuando conduce
Monitor retrovisor

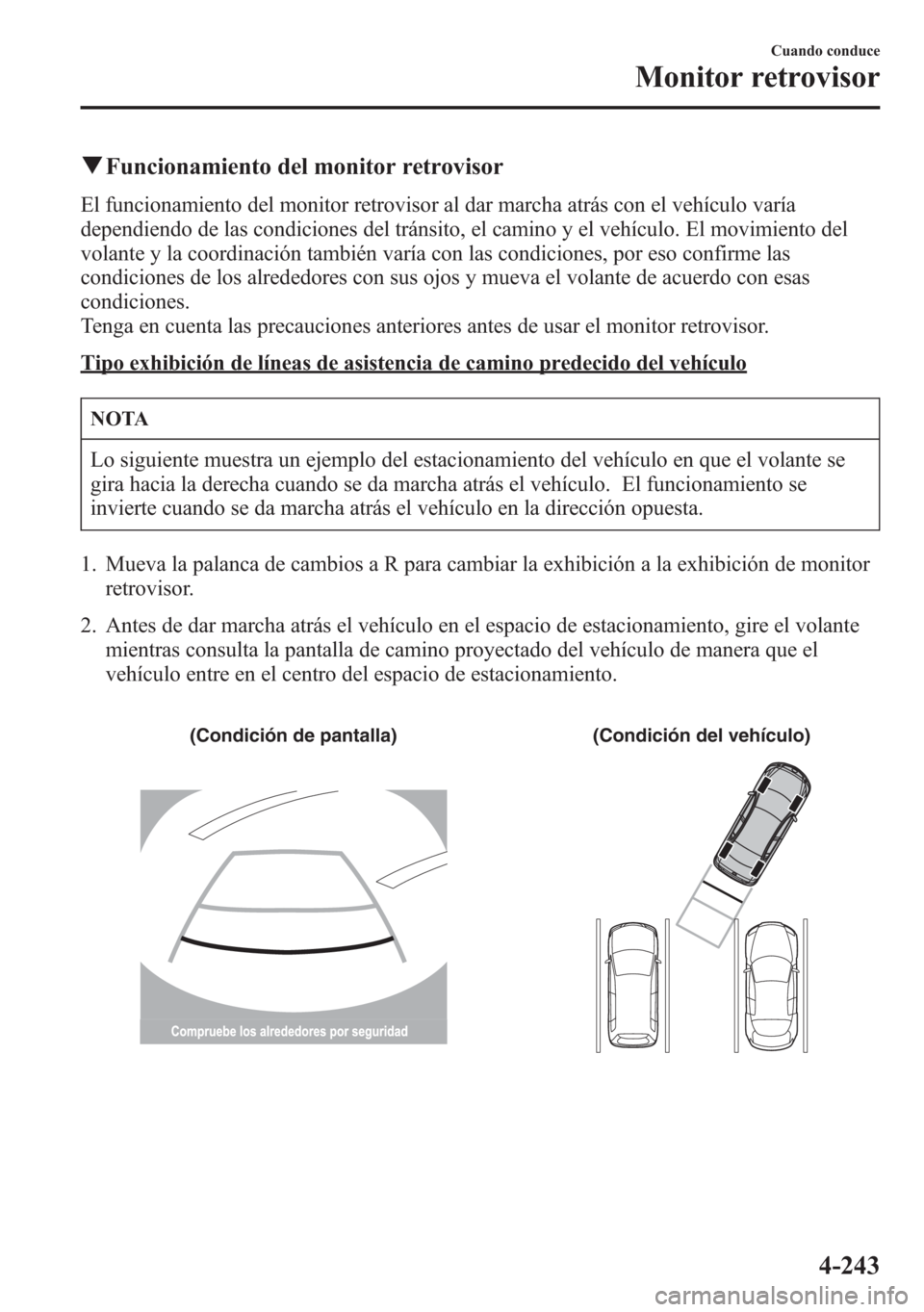

qFuncionamiento del monitor retrovisor
El funcionamiento del monitor retrovisor al dar marcha atrás con el vehículo varía
dependiendo de las condiciones del tránsito, el camino y el vehículo. El movimiento del
volante y la coordinación también varía con las condiciones, por eso confirme las
condiciones de los alrededores con sus ojos y mueva el volante de acuerdo con esas
condiciones.
Tenga en cuenta las precauciones anteriores antes de usar el monitor retrovisor.
Tipo exhibición de líneas de asistencia de camino predecido del vehículo
NOTA
Lo siguiente muestra un ejemplo del estacionamiento del vehículo en que el volante se
gira hacia la derecha cuando se da marcha atrás el vehículo. El funcionamiento se
invierte cuando se da marcha atrás el vehículo en la dirección opuesta.
1. Mueva la palanca de cambios a R para cambiar la exhibición a la exhibición de monitor
retrovisor.
2. Antes de dar marcha atrás el vehículo en el espacio de estacionamiento, gire el volante
mientras consulta la pantalla de camino proyectado del vehículo de manera que el
vehículo entre en el centro del espacio de estacionamiento.
(Condición de pantalla) (Condición del vehículo)
Cuando conduce
Monitor retrovisor
4-243

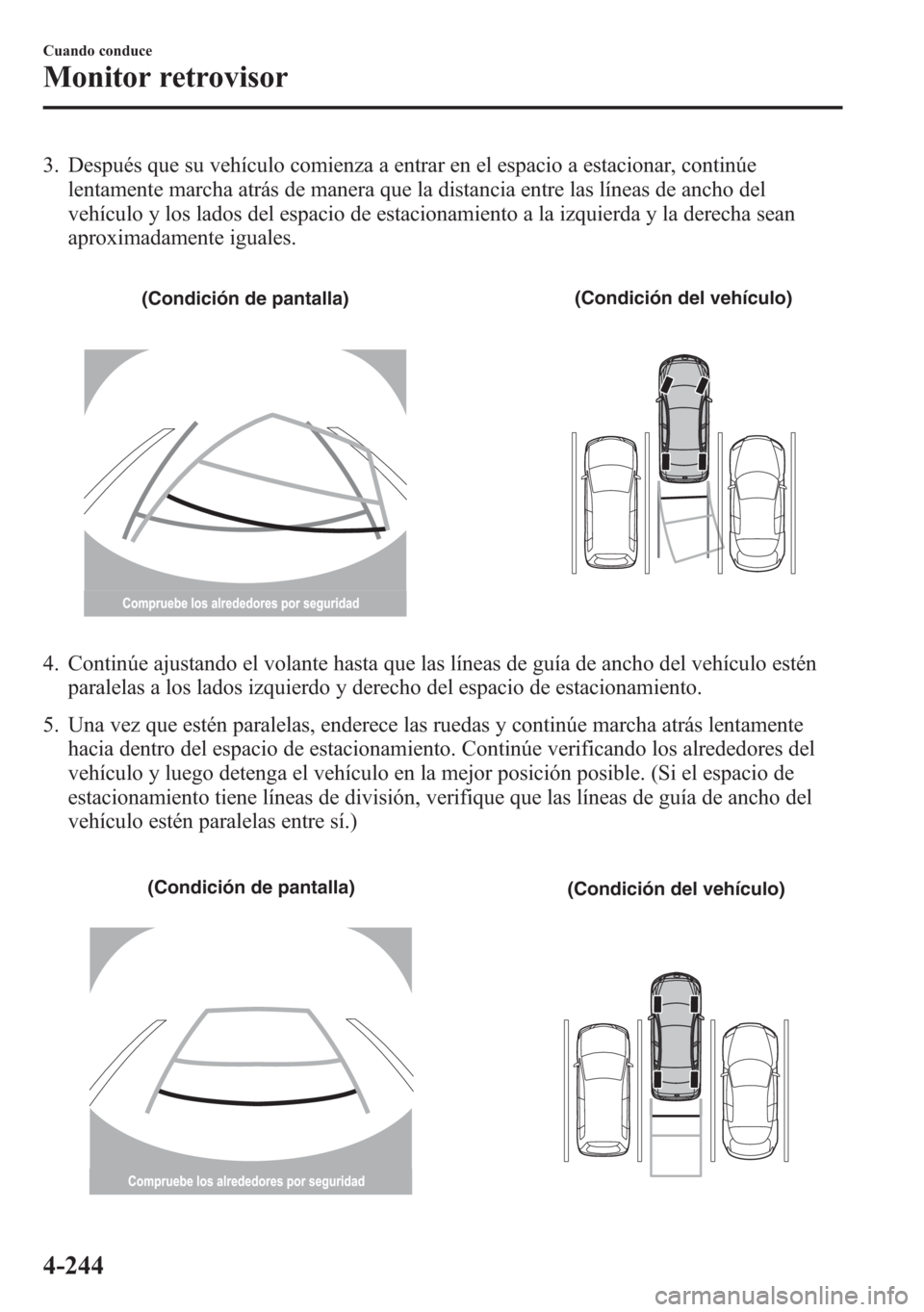

3. Después que su vehículo comienza a entrar en el espacio a estacionar, continúe
lentamente marcha atrás de manera que la distancia entre las líneas de ancho del
vehículo y los lados del espacio de estacionamiento a la izquierda y la derecha sean
aproximadamente iguales.
(Condición de pantalla)(Condición del vehículo)
4. Continúe ajustando el volante hasta que las líneas de guía de ancho del vehículo estén
paralelas a los lados izquierdo y derecho del espacio de estacionamiento.
5. Una vez que estén paralelas, enderece las ruedas y continúe marcha atrás lentamente
hacia dentro del espacio de estacionamiento. Continúe verificando los alrededores del
vehículo y luego detenga el vehículo en la mejor posición posible. (Si el espacio de
estacionamiento tiene líneas de división, verifique que las líneas de guía de ancho del
vehículo estén paralelas entre sí.)
(Condición de pantalla)
(Condición del vehículo)
4-244
Cuando conduce
Monitor retrovisor

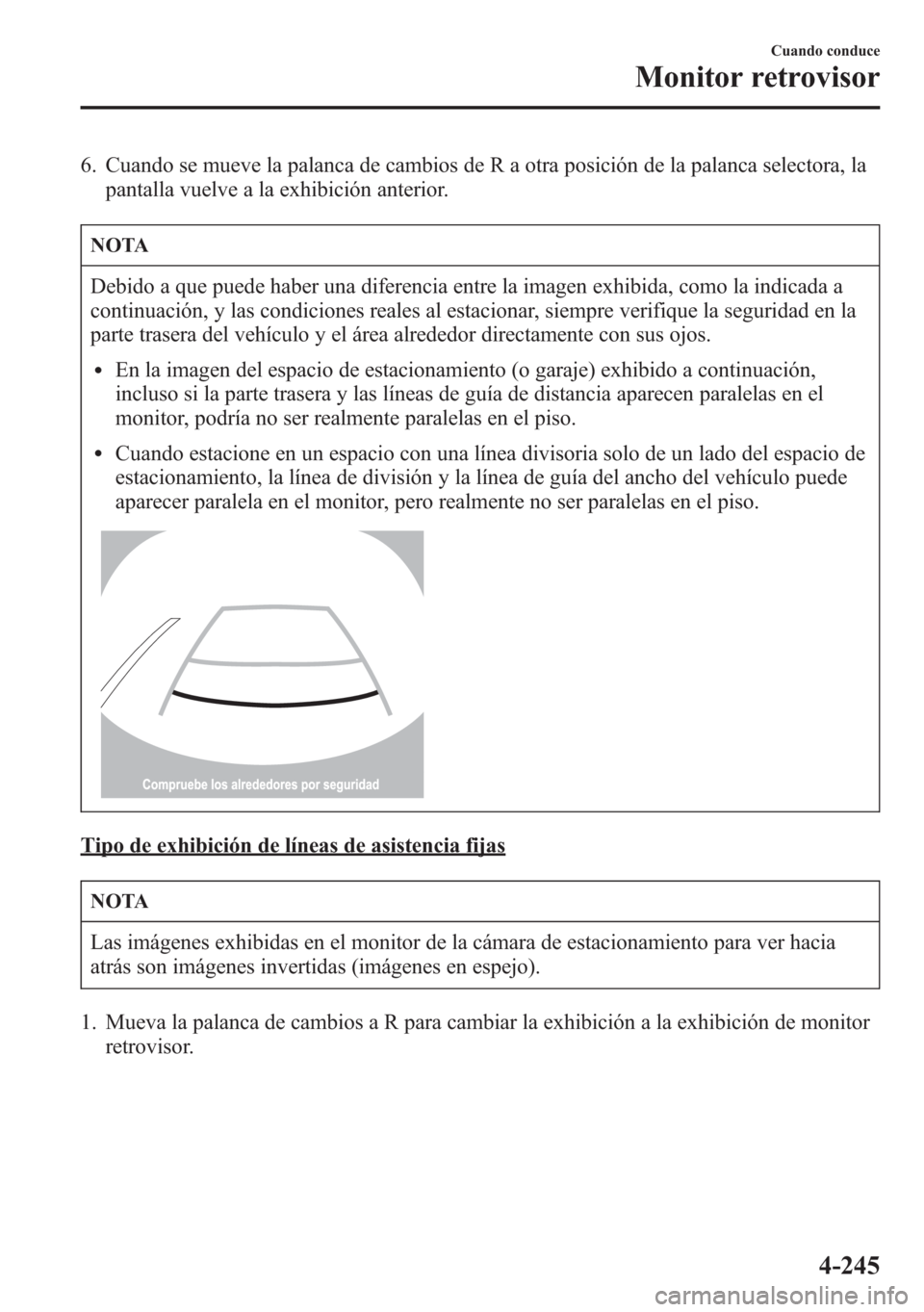

6. Cuando se mueve la palanca de cambios de R a otra posición de la palanca selectora, la
pantalla vuelve a la exhibición anterior.
NOTA

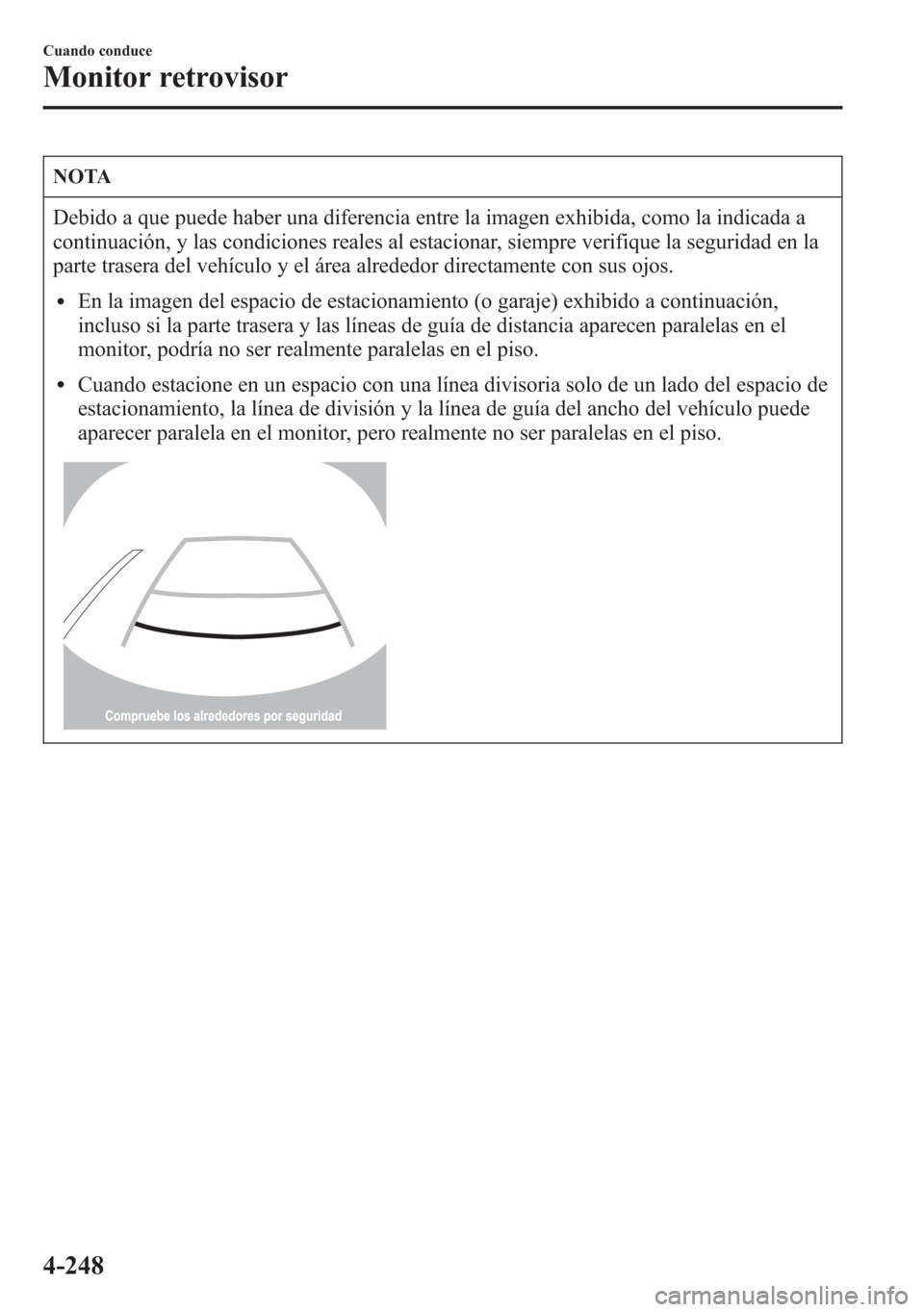

Debido a que puede haber una diferencia entre la imagen exhibida, como la indicada a
continuación, y las condiciones reales al estacionar, siempre verifique la seguridad en la
parte trasera del vehículo y el área alrededor directamente con sus ojos.
lEn la imagen del espacio de estacionamiento (o garaje) exhibido a continuación,
incluso si la parte trasera y las líneas de guía de distancia aparecen paralelas en el
monitor, podría no ser realmente paralelas en el piso.
lCuando estacione en un espacio con una línea divisoria solo de un lado del espacio de
estacionamiento, la línea de división y la línea de guía del ancho del vehículo puede
aparecer paralela en el monitor, pero realmente no ser paralelas en el piso.
Tipo de exhibición de líneas de asistencia fijas
NOTA
Las imágenes exhibidas en el monitor de la cámara de estacionamiento para ver hacia
atrás son imágenes invertidas (imágenes en espejo).
1. Mueva la palanca de cambios a R para cambiar la exhibición a la exhibición de monitor
retrovisor.
Cuando conduce
Monitor retrovisor
4-245

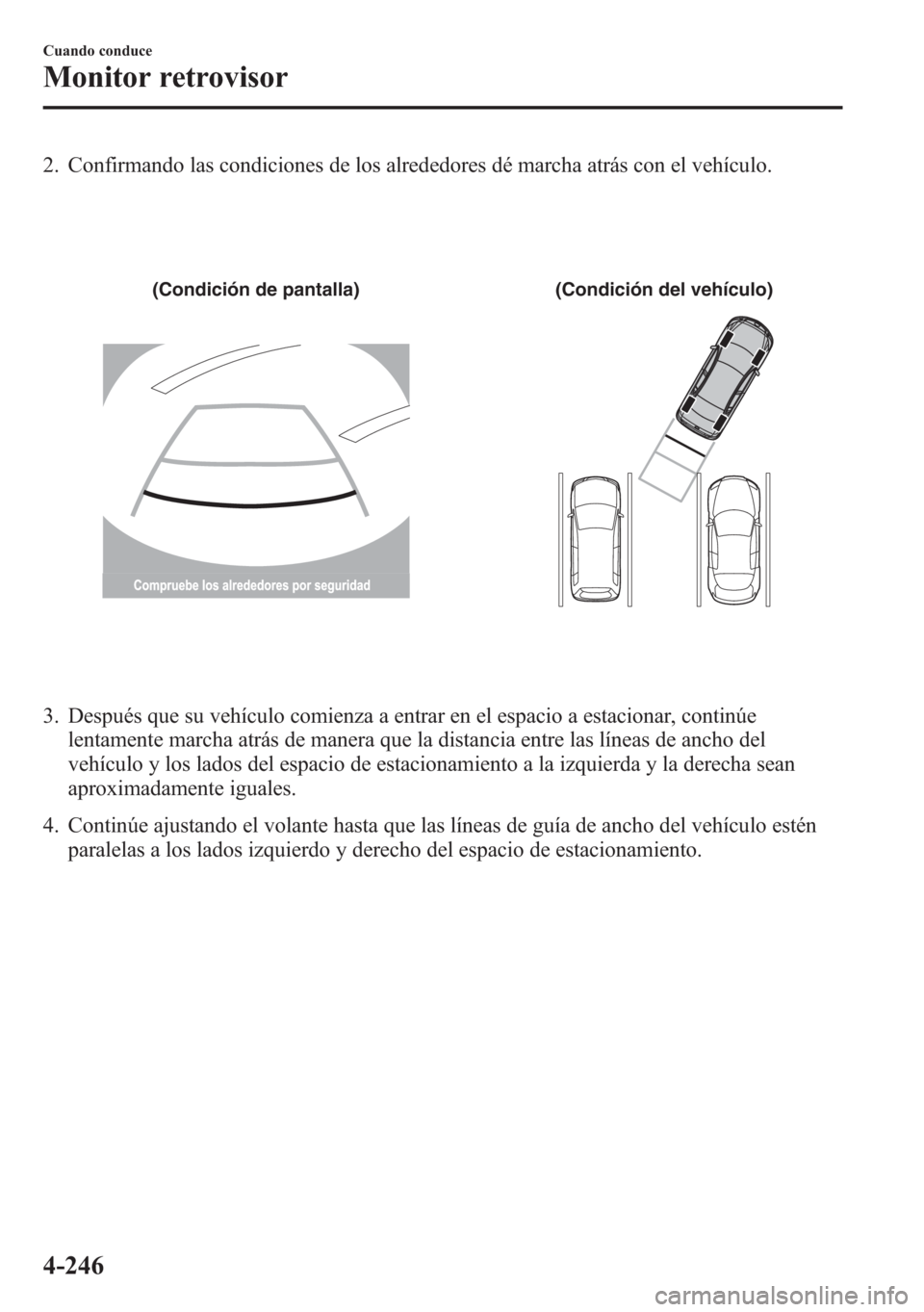

2. Confirmando las condiciones de los alrededores dé marcha atrás con el vehículo.
(Condición de pantalla) (Condición del vehículo)
3. Después que su vehículo comienza a entrar en el espacio a estacionar, continúe
lentamente marcha atrás de manera que la distancia entre las líneas de ancho del
vehículo y los lados del espacio de estacionamiento a la izquierda y la derecha sean
aproximadamente iguales.
4. Continúe ajustando el volante hasta que las líneas de guía de ancho del vehículo estén
paralelas a los lados izquierdo y derecho del espacio de estacionamiento.
4-246
Cuando conduce
Monitor retrovisor

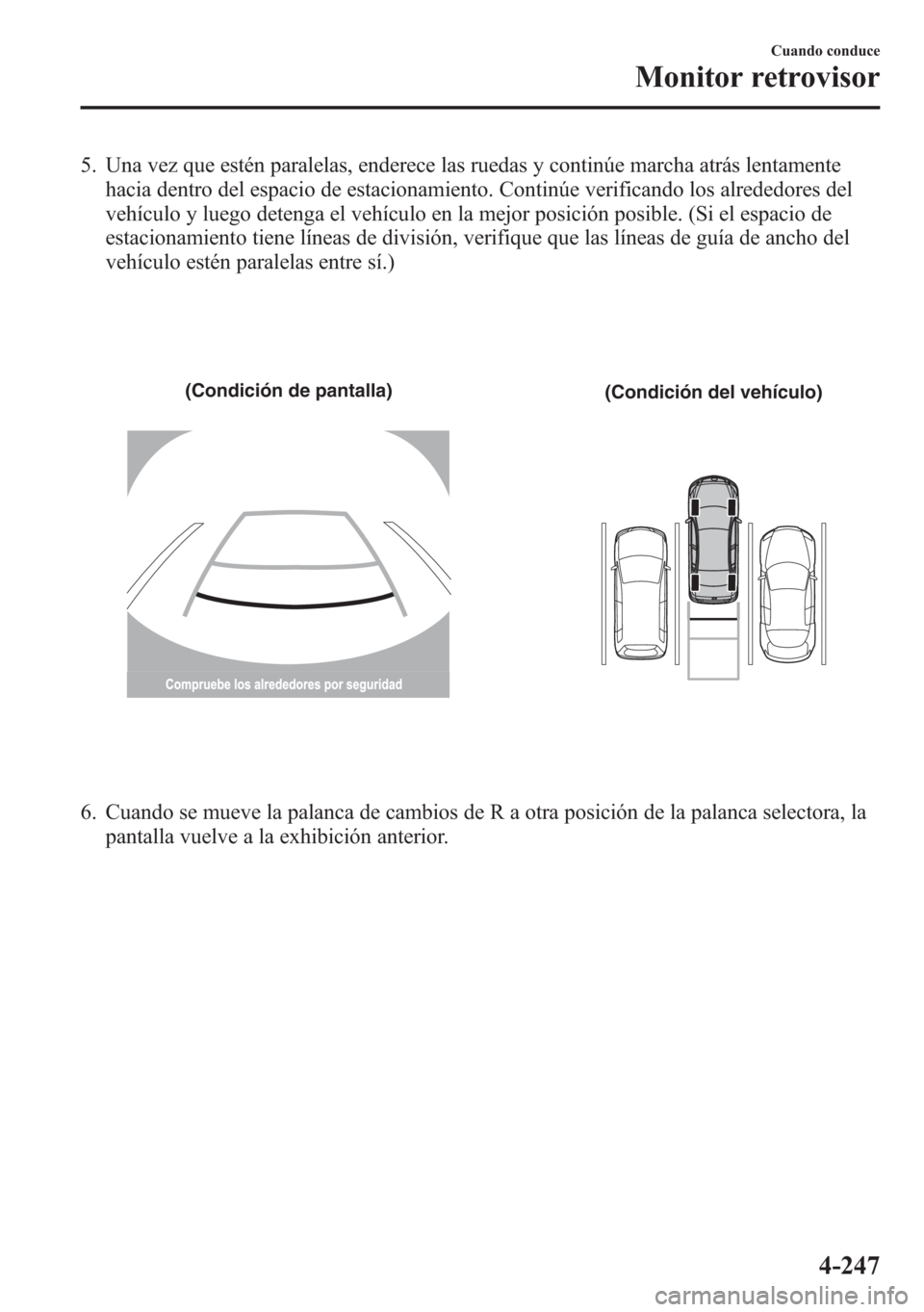

5. Una vez que estén paralelas, enderece las ruedas y continúe marcha atrás lentamente
hacia dentro del espacio de estacionamiento. Continúe verificando los alrededores del
vehículo y luego detenga el vehículo en la mejor posición posible. (Si el espacio de
estacionamiento tiene líneas de división, verifique que las líneas de guía de ancho del
vehículo estén paralelas entre sí.)
(Condición de pantalla)
(Condición del vehículo)
6. Cuando se mueve la palanca de cambios de R a otra posición de la palanca selectora, la
pantalla vuelve a la exhibición anterior.
Cuando conduce
Monitor retrovisor
4-247

NOTA
Debido a que puede haber una diferencia entre la imagen exhibida, como la indicada a
continuación, y las condiciones reales al estacionar, siempre verifique la seguridad en la
parte trasera del vehículo y el área alrededor directamente con sus ojos.
lEn la imagen del espacio de estacionamiento (o garaje) exhibido a continuación,
incluso si la parte trasera y las líneas de guía de distancia aparecen paralelas en el
monitor, podría no ser realmente paralelas en el piso.
lCuando estacione en un espacio con una línea divisoria solo de un lado del espacio de
estacionamiento, la línea de división y la línea de guía del ancho del vehículo puede
aparecer paralela en el monitor, pero realmente no ser paralelas en el piso.
4-248
Cuando conduce
Monitor retrovisor

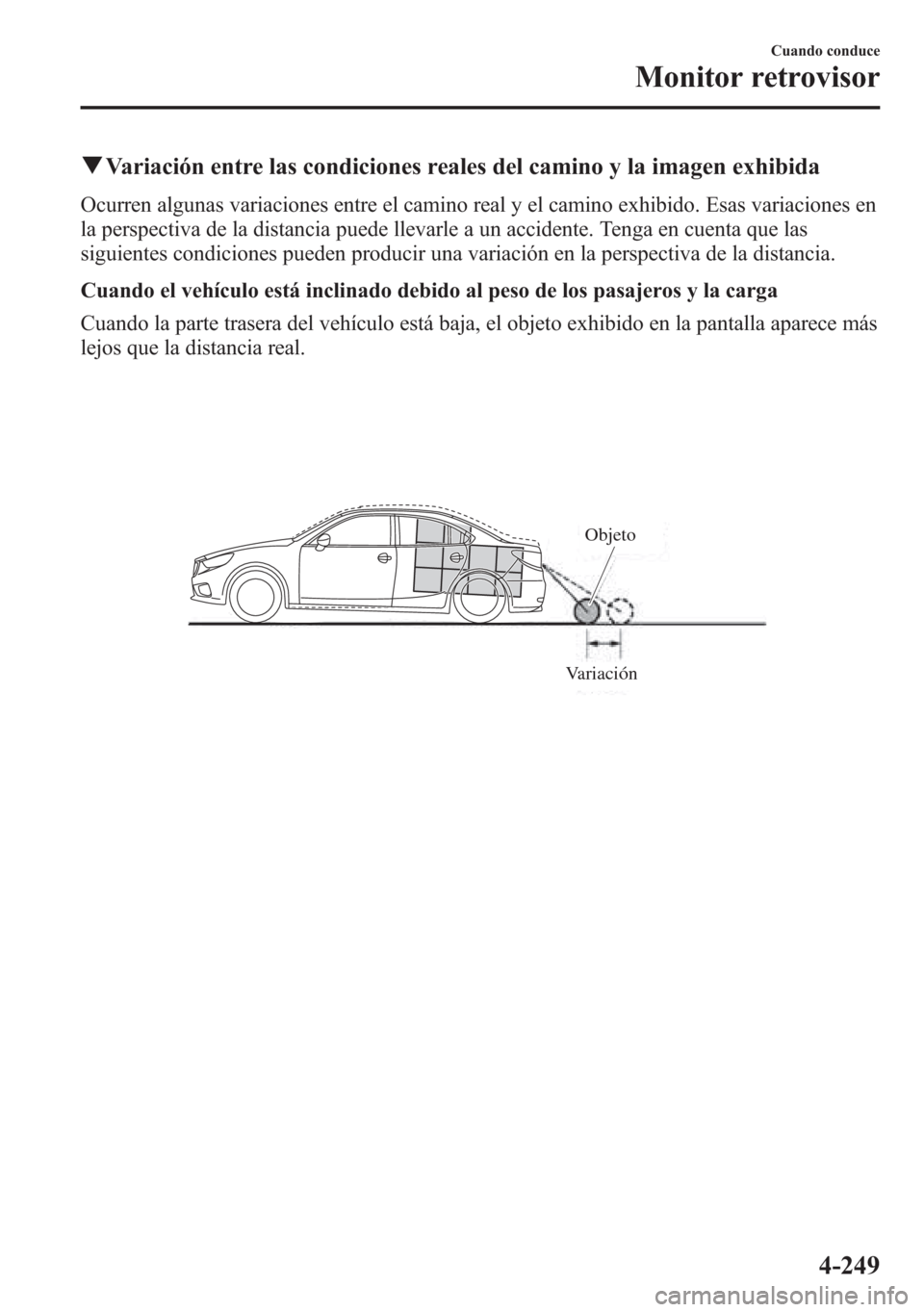

qVariación entre las condiciones reales del camino y la imagen exhibida
Ocurren algunas variaciones entre el camino real y el camino exhibido. Esas variaciones en
la perspectiva de la distancia puede llevarle a un accidente. Tenga en cuenta que las
siguientes condiciones pueden producir una variación en la perspectiva de la distancia.
Cuando el vehículo está inclinado debido al peso de los pasajeros y la carga
Cuando la parte trasera del vehículo está baja, el objeto exhibido en la pantalla aparece más
lejos que la distancia real.
VariaciónObjeto
Cuando conduce
Monitor retrovisor
4-249

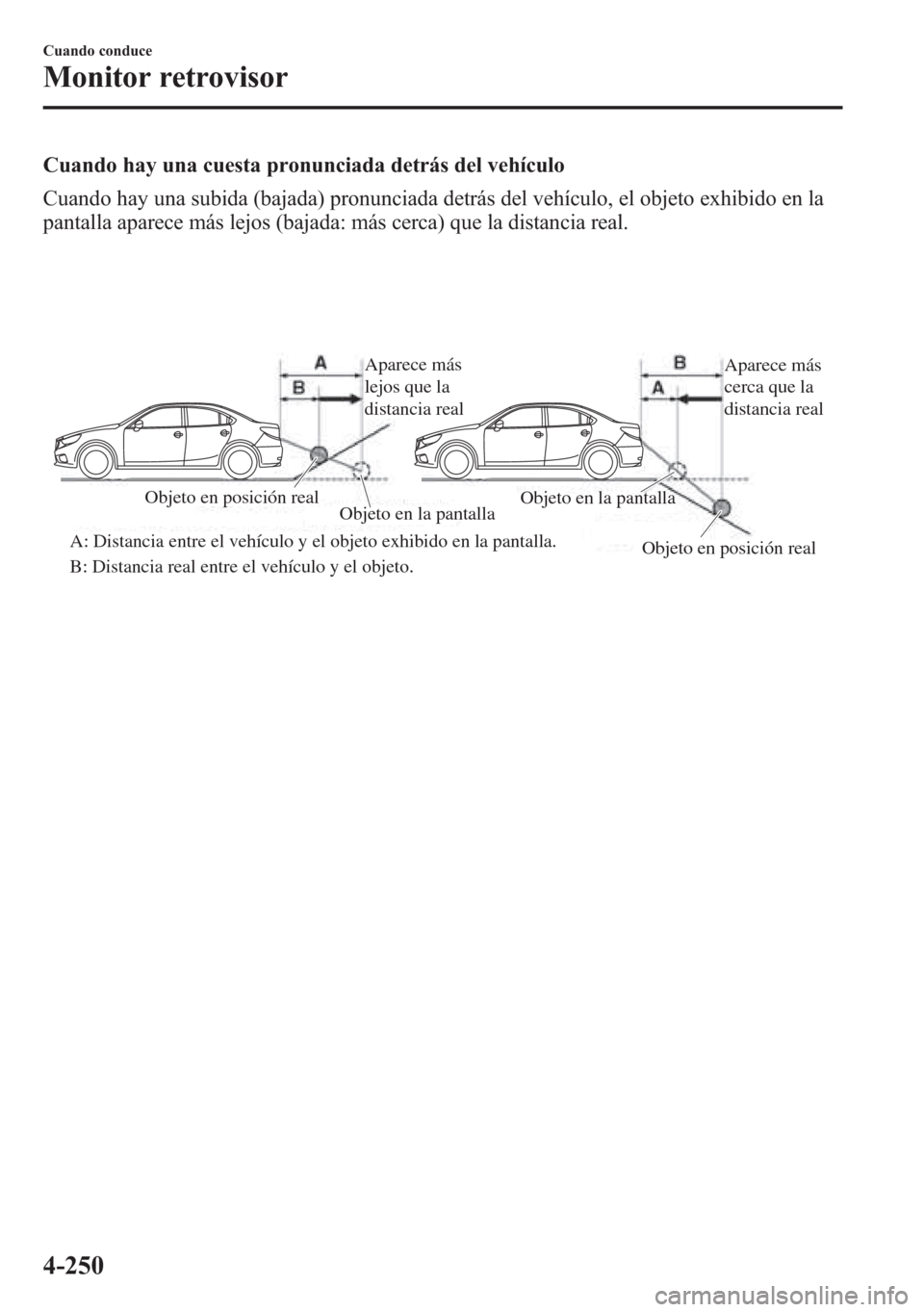

Cuando hay una cuesta pronunciada detrás del vehículo
Cuando hay una subida (bajada) pronunciada detrás del vehículo, el objeto exhibido en la
pantalla aparece más lejos (bajada: más cerca) que la distancia real.
Aparece más
lejos que la
distancia realAparece más
cerca que la
distancia real
Objeto en posición real Objeto en posición real
Objeto en la pantalla
A: Distancia entre el vehículo y el objeto exhibido en la pantalla.
B: Distancia real entre el vehículo y el objeto.Objeto en la pantalla
4-250
Cuando conduce
Monitor retrovisor
