MAZDA MODEL 6 2015 Manual del propietario (in Spanish)

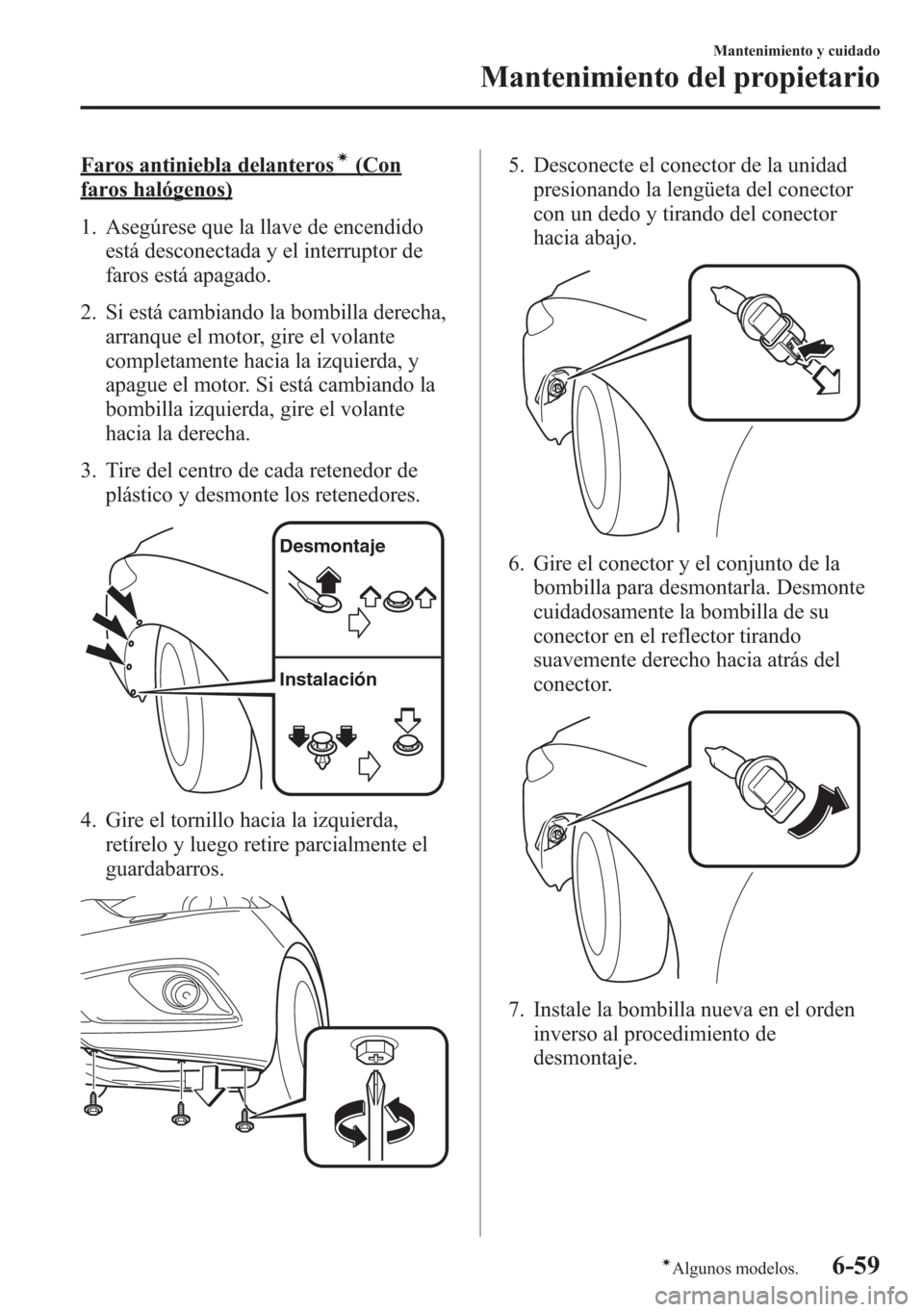

Faros antiniebla delanterosí(Con
faros halógenos)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la izquierda, y
apague el motor. Si está cambiando la
bombilla izquierda, gire el volante
hacia la derecha.
3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
Desmontaje
Instalación
4. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.
5. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.
6. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de su
conector en el reflector tirando
suavemente derecho hacia atrás del
conector.
7. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Mantenimiento y cuidado
Mantenimiento del propietario
6-59íAlgunos modelos.

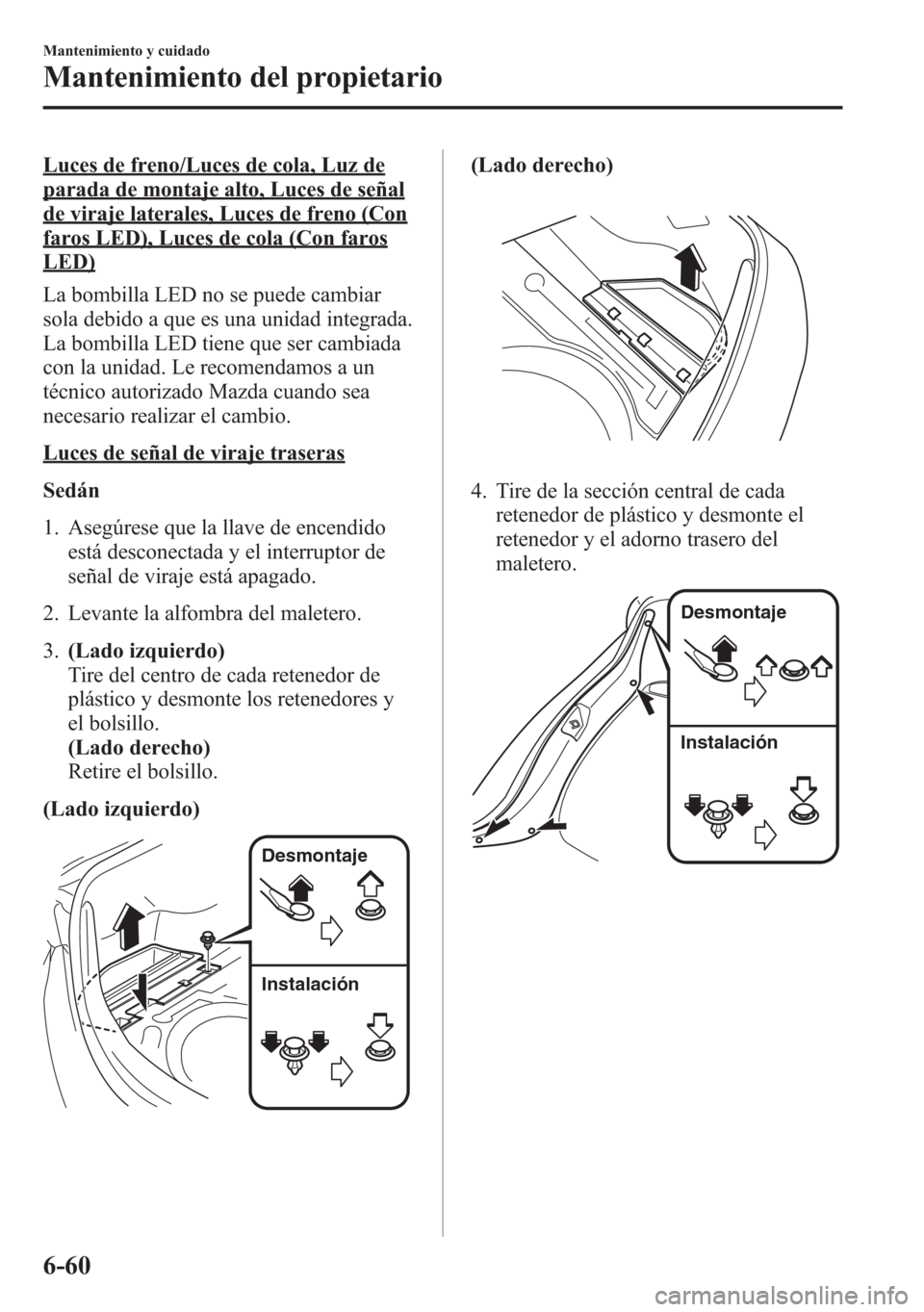

Luces de freno/Luces de cola, Luz de
parada de montaje alto, Luces de señal
de viraje laterales, Luces de freno (Con
faros LED), Luces de cola (Con faros
LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Luces de señal de viraje traseras
Sedán
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
señal de viraje está apagado.
2. Levante la alfombra del maletero.
3.(Lado izquierdo)
Tire del centro de cada retenedor de
plástico y desmonte los retenedores y
el bolsillo.
(Lado derecho)
Retire el bolsillo.
(Lado izquierdo)
Desmontaje
Instalación
(Lado derecho)
4. Tire de la sección central de cada
retenedor de plástico y desmonte el
retenedor y el adorno trasero del
maletero.
Desmontaje
Instalación
6-60
Mantenimiento y cuidado
Mantenimiento del propietario

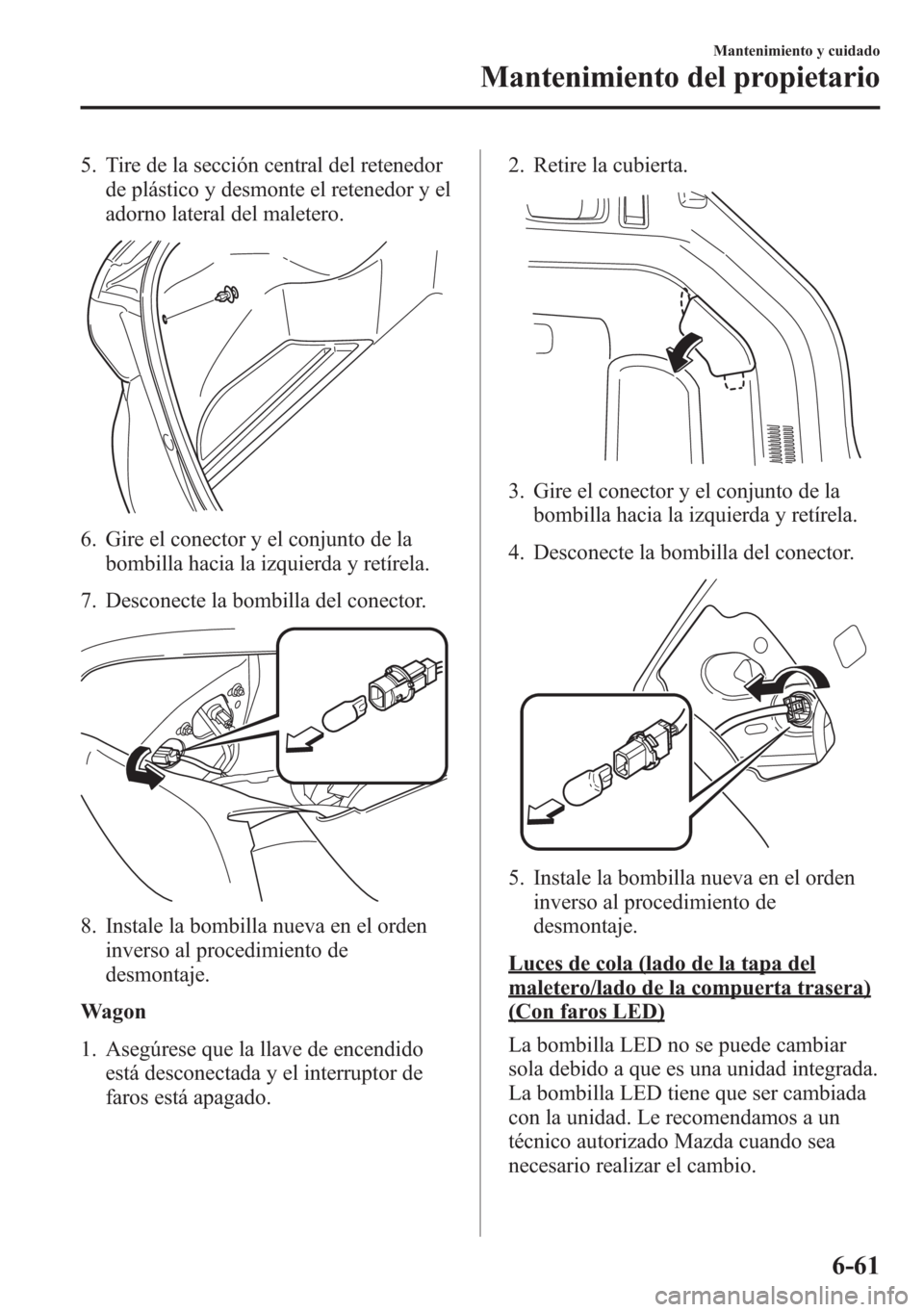

5. Tire de la sección central del retenedor
de plástico y desmonte el retenedor y el
adorno lateral del maletero.
6. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
7. Desconecte la bombilla del conector.
8. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Wagon
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.2. Retire la cubierta.
3. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
4. Desconecte la bombilla del conector.
5. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Luces de cola (lado de la tapa del
maletero/lado de la compuerta trasera)
(Con faros LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Mantenimiento y cuidado
Mantenimiento del propietario
6-61

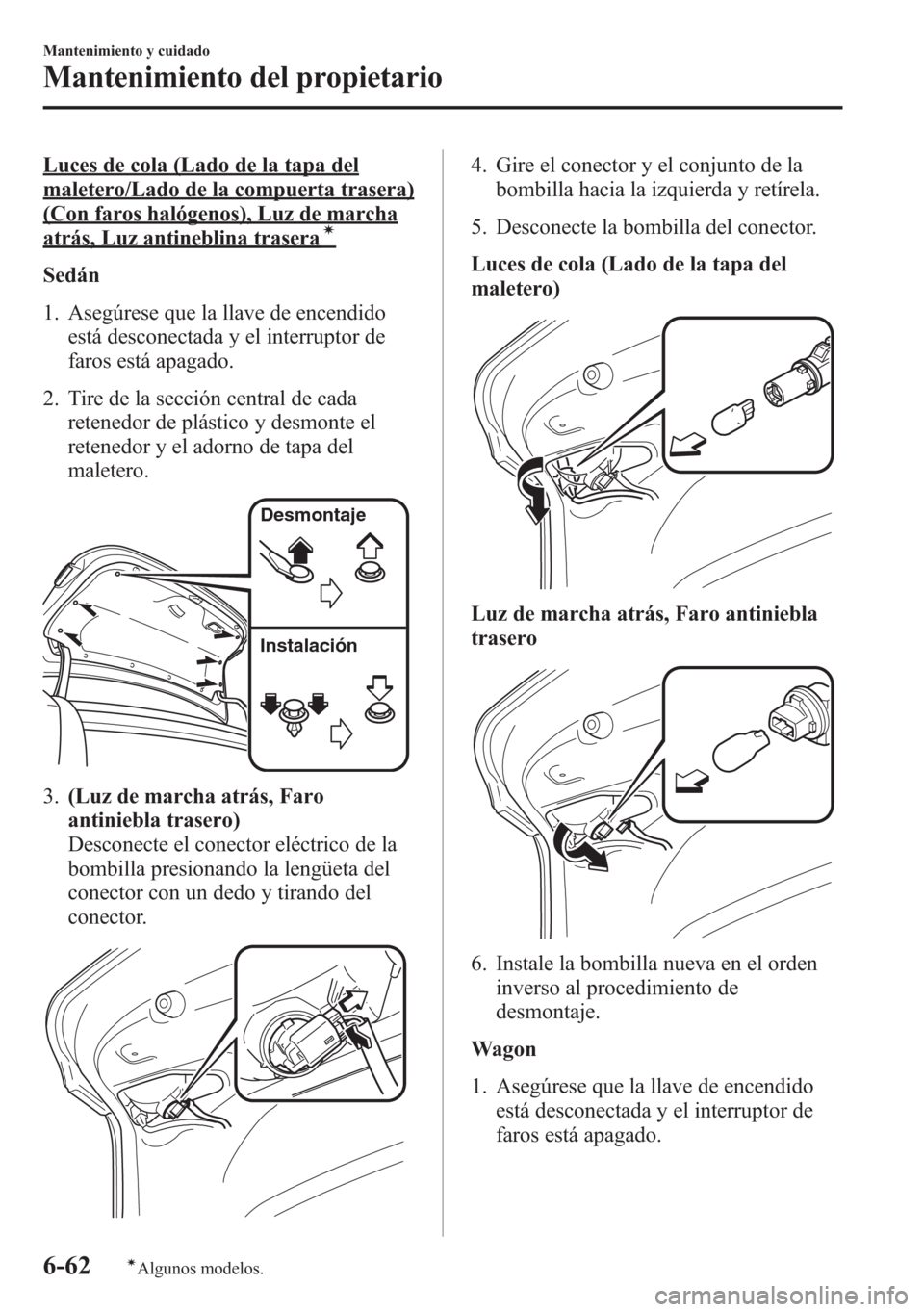

Luces de cola (Lado de la tapa del
maletero/Lado de la compuerta trasera)
(Con faros halógenos), Luz de marcha
atrás, Luz antineblina traseraí
Sedán
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Tire de la sección central de cada
retenedor de plástico y desmonte el
retenedor y el adorno de tapa del
maletero.
Desmontaje
Instalación
3.(Luz de marcha atrás, Faro
antiniebla trasero)
Desconecte el conector eléctrico de la
bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.
4. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
5. Desconecte la bombilla del conector.
Luces de cola (Lado de la tapa del
maletero)
Luz de marcha atrás, Faro antiniebla
trasero
6. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Wagon
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
6-62
Mantenimiento y cuidado
íAlgunos modelos.
Mantenimiento del propietario

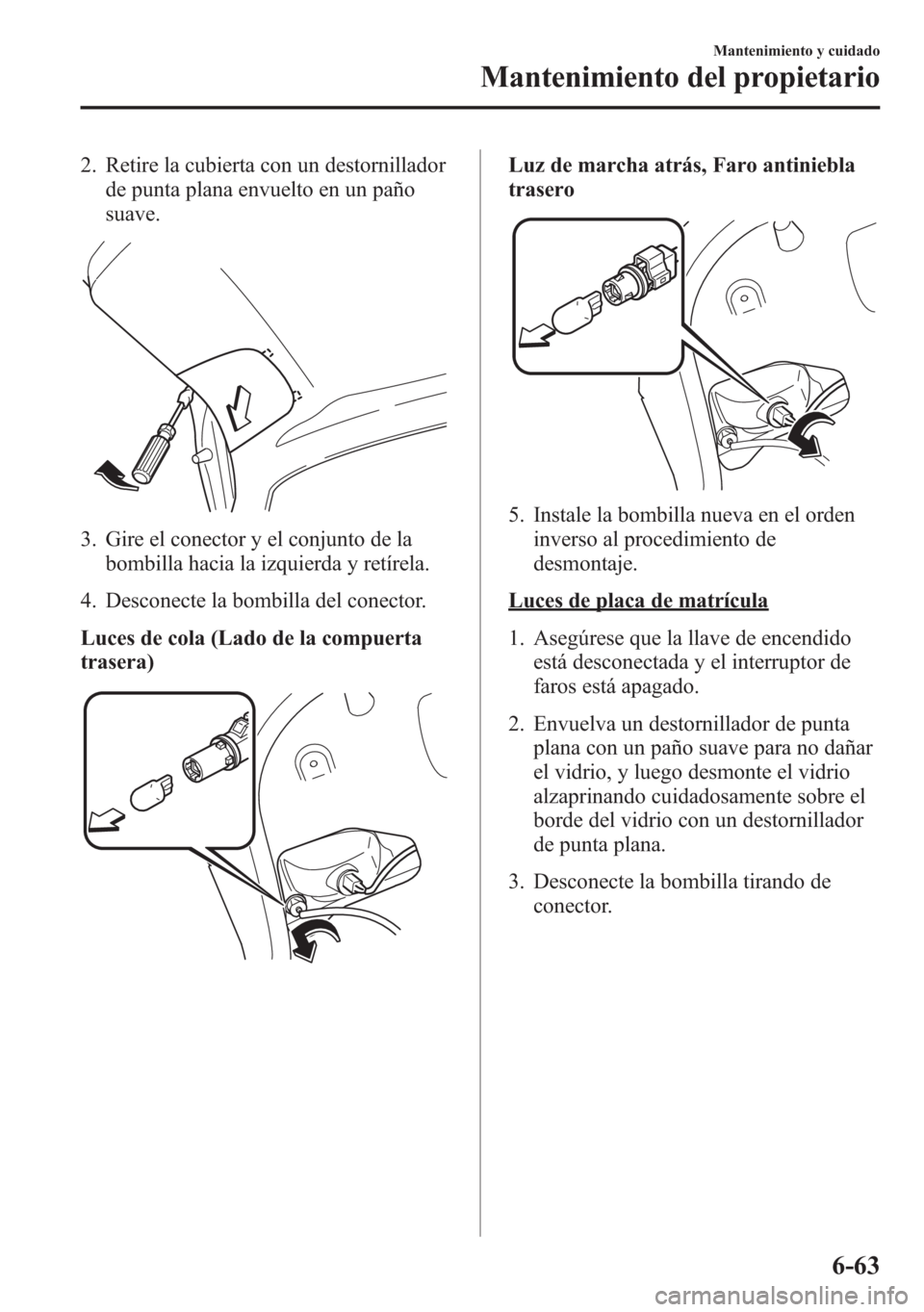

2. Retire la cubierta con un destornillador
de punta plana envuelto en un paño
suave.
3. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
4. Desconecte la bombilla del conector.
Luces de cola (Lado de la compuerta
trasera)
Luz de marcha atrás, Faro antiniebla
trasero
5. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Luces de placa de matrícula
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
3. Desconecte la bombilla tirando de
conector.
Mantenimiento y cuidado
Mantenimiento del propietario
6-63

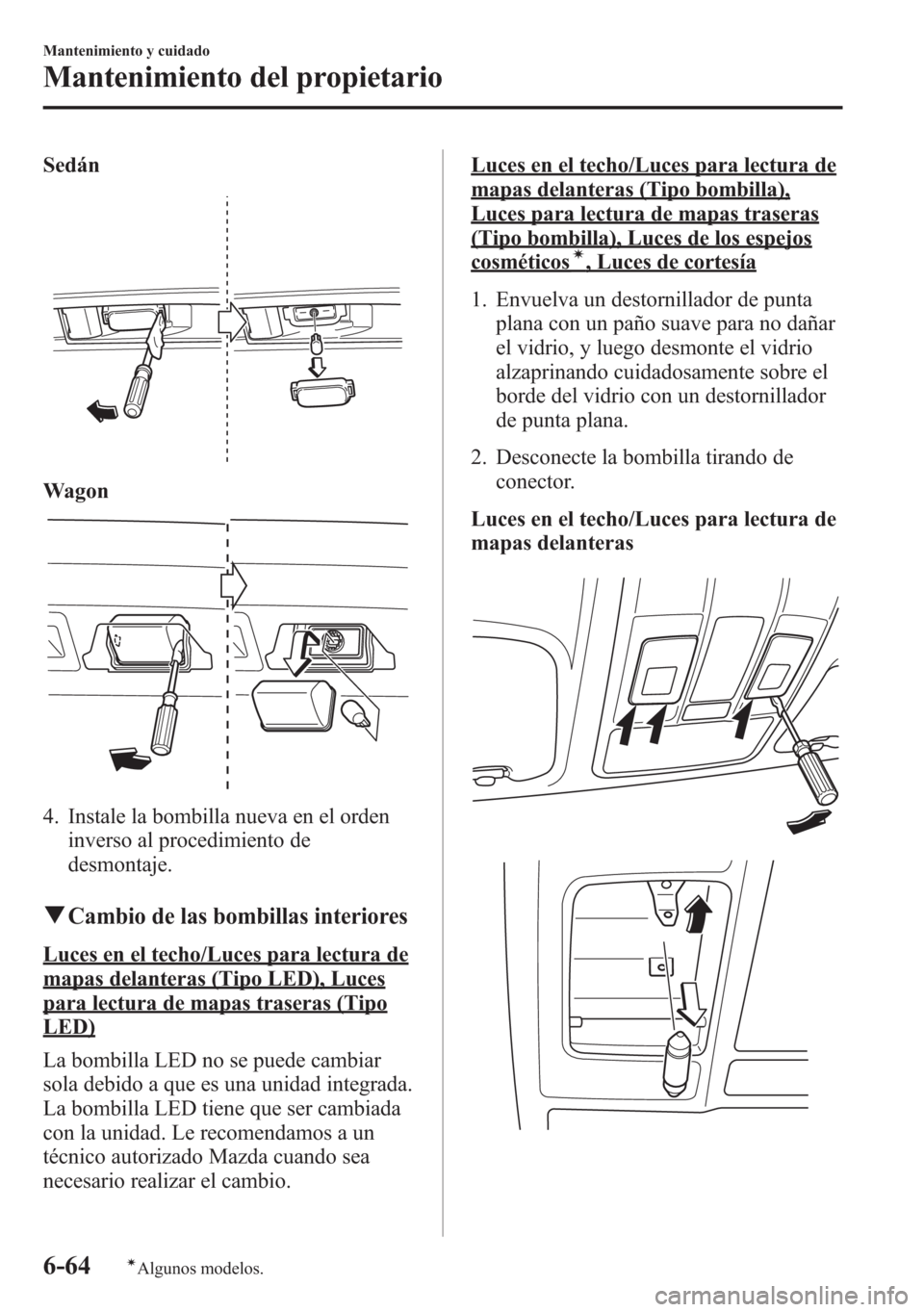

Sedán
Wagon
4. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
qCambio de las bombillas interiores
Luces en el techo/Luces para lectura de
mapas delanteras (Tipo LED), Luces
para lectura de mapas traseras (Tipo
LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Luces en el techo/Luces para lectura de
mapas delanteras (Tipo bombilla),
Luces para lectura de mapas traseras
(Tipo bombilla), Luces de los espejos
cosméticosí, Luces de cortesía
1. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte la bombilla tirando de
conector.
Luces en el techo/Luces para lectura de
mapas delanteras
6-64
Mantenimiento y cuidado
íAlgunos modelos.
Mantenimiento del propietario

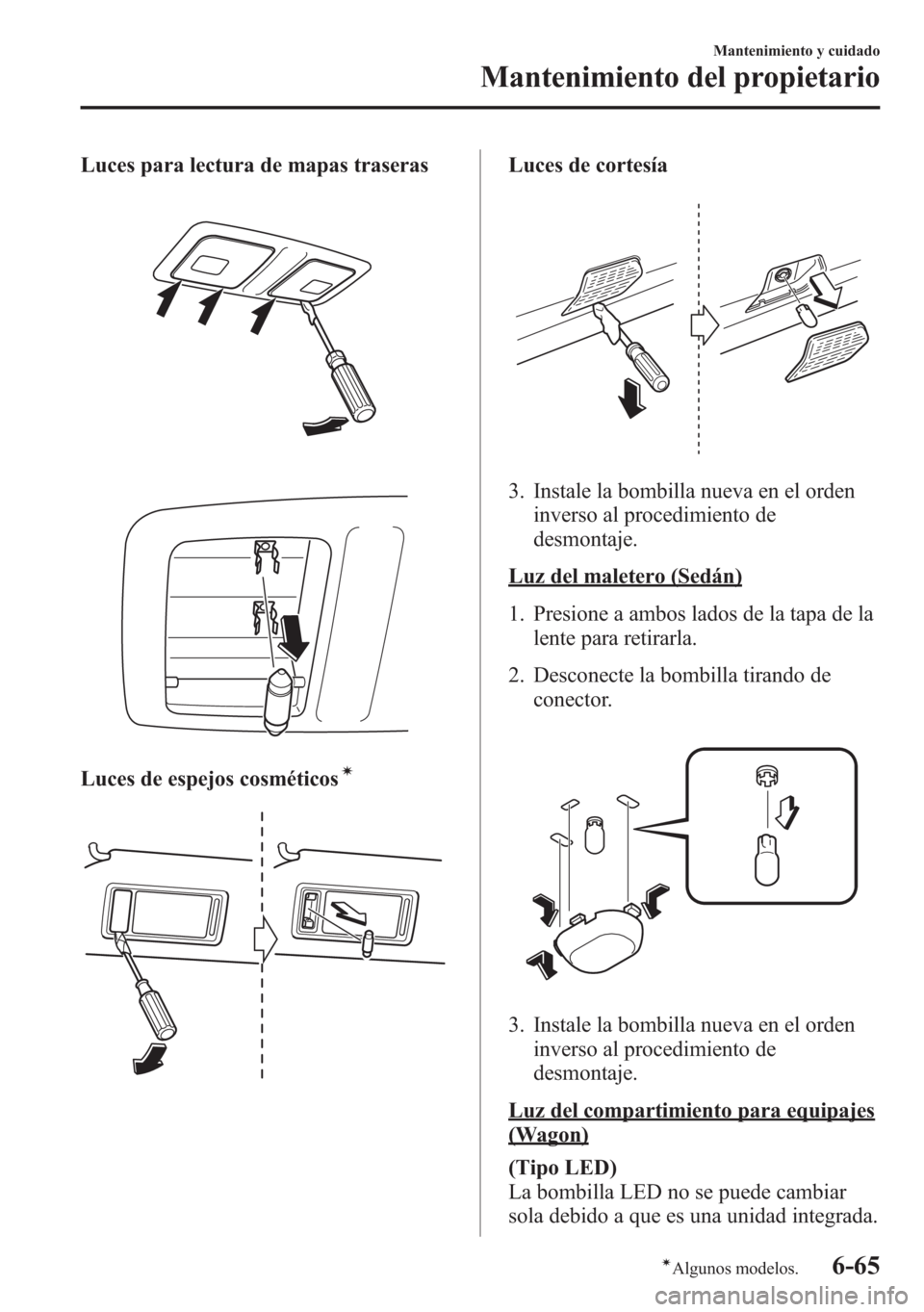

Luces para lectura de mapas traseras
Luces de espejos cosméticosí
Luces de cortesía
3. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Luz del maletero (Sedán)
1. Presione a ambos lados de la tapa de la
lente para retirarla.
2. Desconecte la bombilla tirando de
conector.
3. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Luz del compartimiento para equipajes
(Wagon)
(Tipo LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
Mantenimiento y cuidado
Mantenimiento del propietario
6-65íAlgunos modelos.

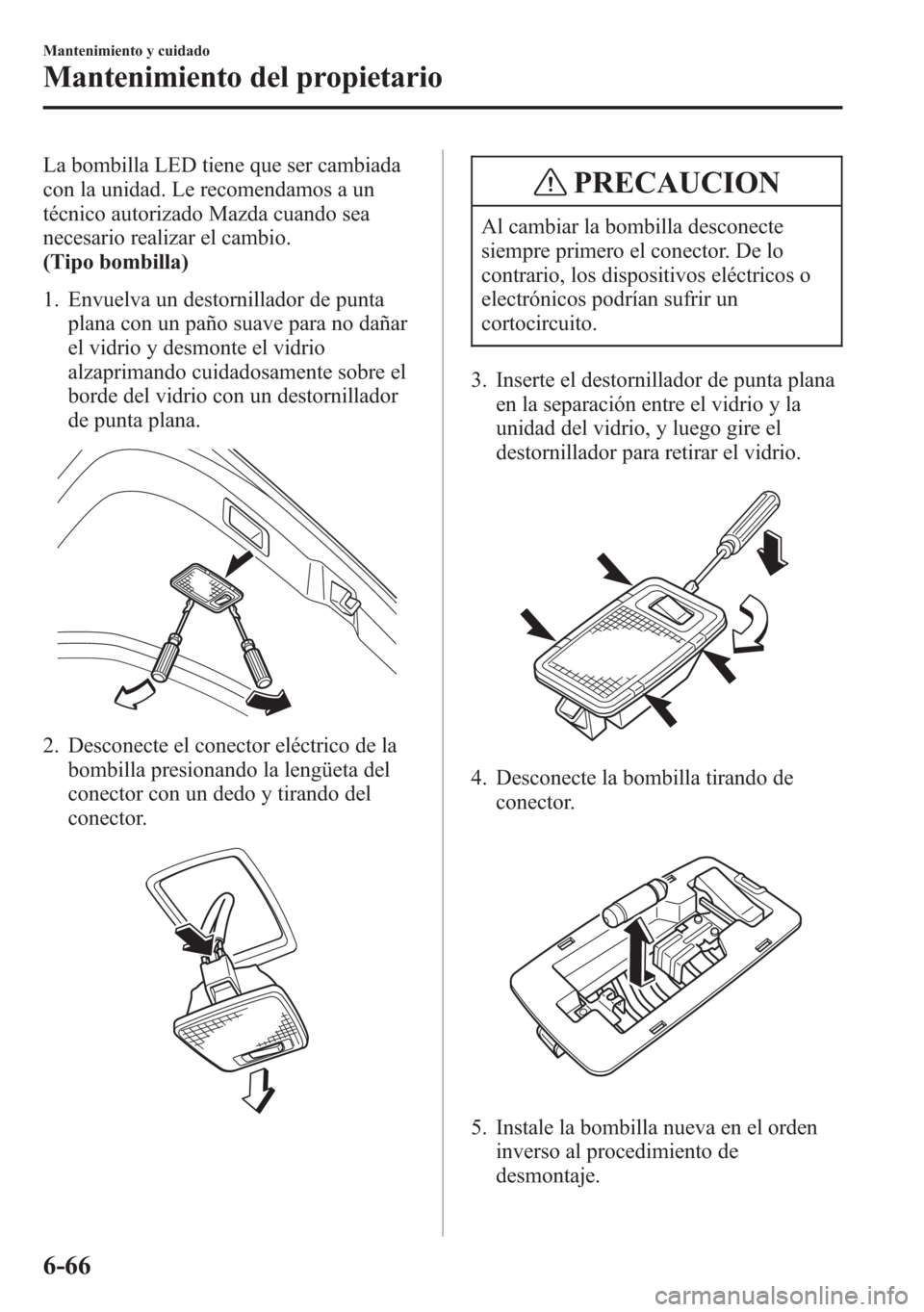

La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
(Tipo bombilla)
1. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio y desmonte el vidrio
alzaprimando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte el conector eléctrico de la
bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.
PRECAUCION
Al cambiar la bombilla desconecte
siempre primero el conector. De lo
contrario, los dispositivos eléctricos o
electrónicos podrían sufrir un
cortocircuito.
3. Inserte el destornillador de punta plana
en la separación entre el vidrio y la
unidad del vidrio, y luego gire el
destornillador para retirar el vidrio.
4. Desconecte la bombilla tirando de
conector.
5. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
6-66
Mantenimiento y cuidado
Mantenimiento del propietario

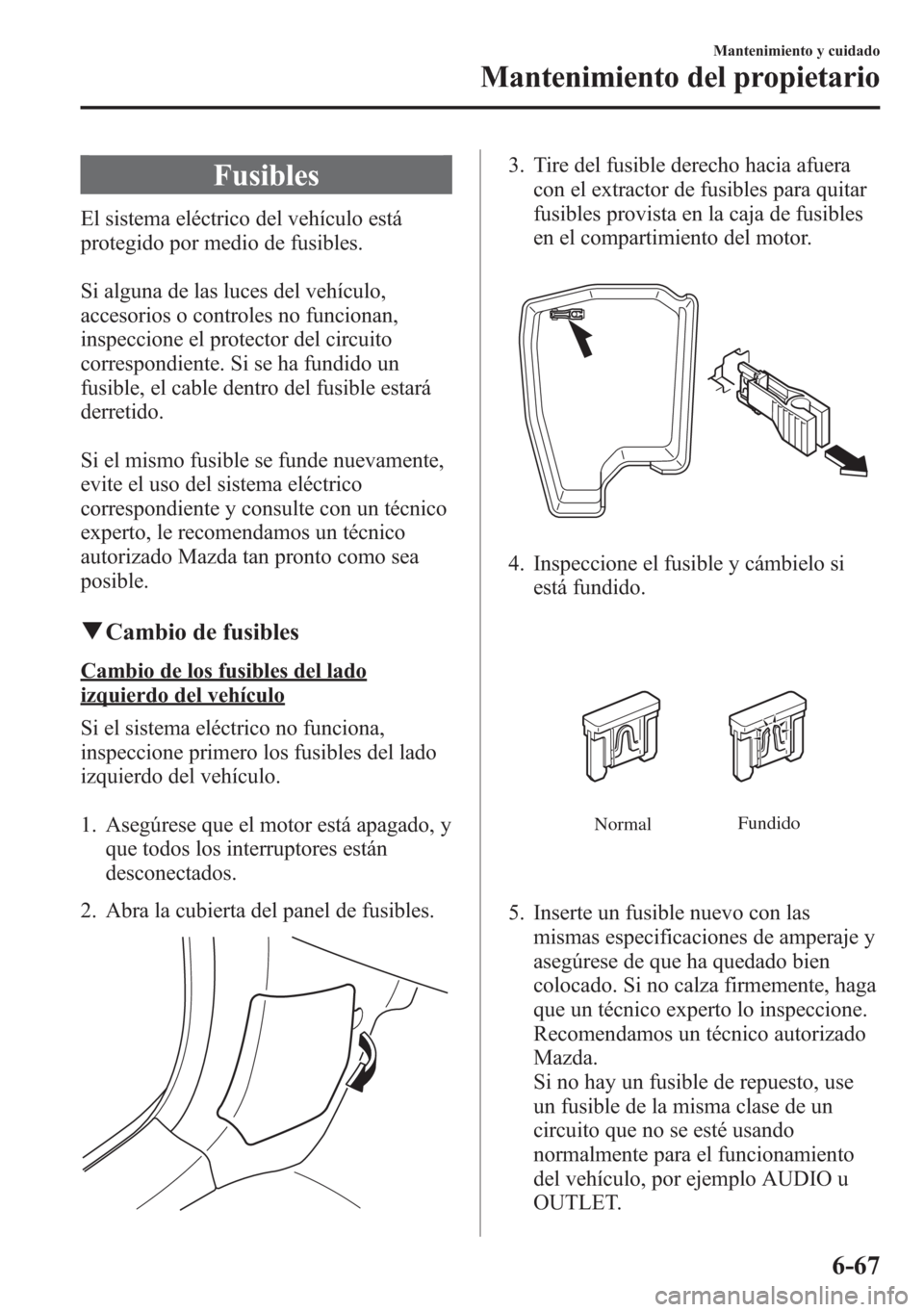

Fusibles
El sistema eléctrico del vehículo está
protegido por medio de fusibles.
Si alguna de las luces del vehículo,
accesorios o controles no funcionan,
inspeccione el protector del circuito
correspondiente. Si se ha fundido un
fusible, el cable dentro del fusible estará
derretido.
Si el mismo fusible se funde nuevamente,
evite el uso del sistema eléctrico
correspondiente y consulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
qCambio de fusibles
Cambio de los fusibles del lado
izquierdo del vehículo
Si el sistema eléctrico no funciona,
inspeccione primero los fusibles del lado
izquierdo del vehículo.
1. Asegúrese que el motor está apagado, y
que todos los interruptores están
desconectados.
2. Abra la cubierta del panel de fusibles.
3. Tire del fusible derecho hacia afuera
con el extractor de fusibles para quitar
fusibles provista en la caja de fusibles
en el compartimiento del motor.
4. Inspeccione el fusible y cámbielo si
está fundido.
NormalFundido
5. Inserte un fusible nuevo con las
mismas especificaciones de amperaje y
asegúrese de que ha quedado bien
colocado. Si no calza firmemente, haga
que un técnico experto lo inspeccione.
Recomendamos un técnico autorizado
Mazda.
Si no hay un fusible de repuesto, use
un fusible de la misma clase de un
circuito que no se esté usando
normalmente para el funcionamiento
del vehículo, por ejemplo AUDIO u
OUTLET.
Mantenimiento y cuidado
Mantenimiento del propietario
6-67

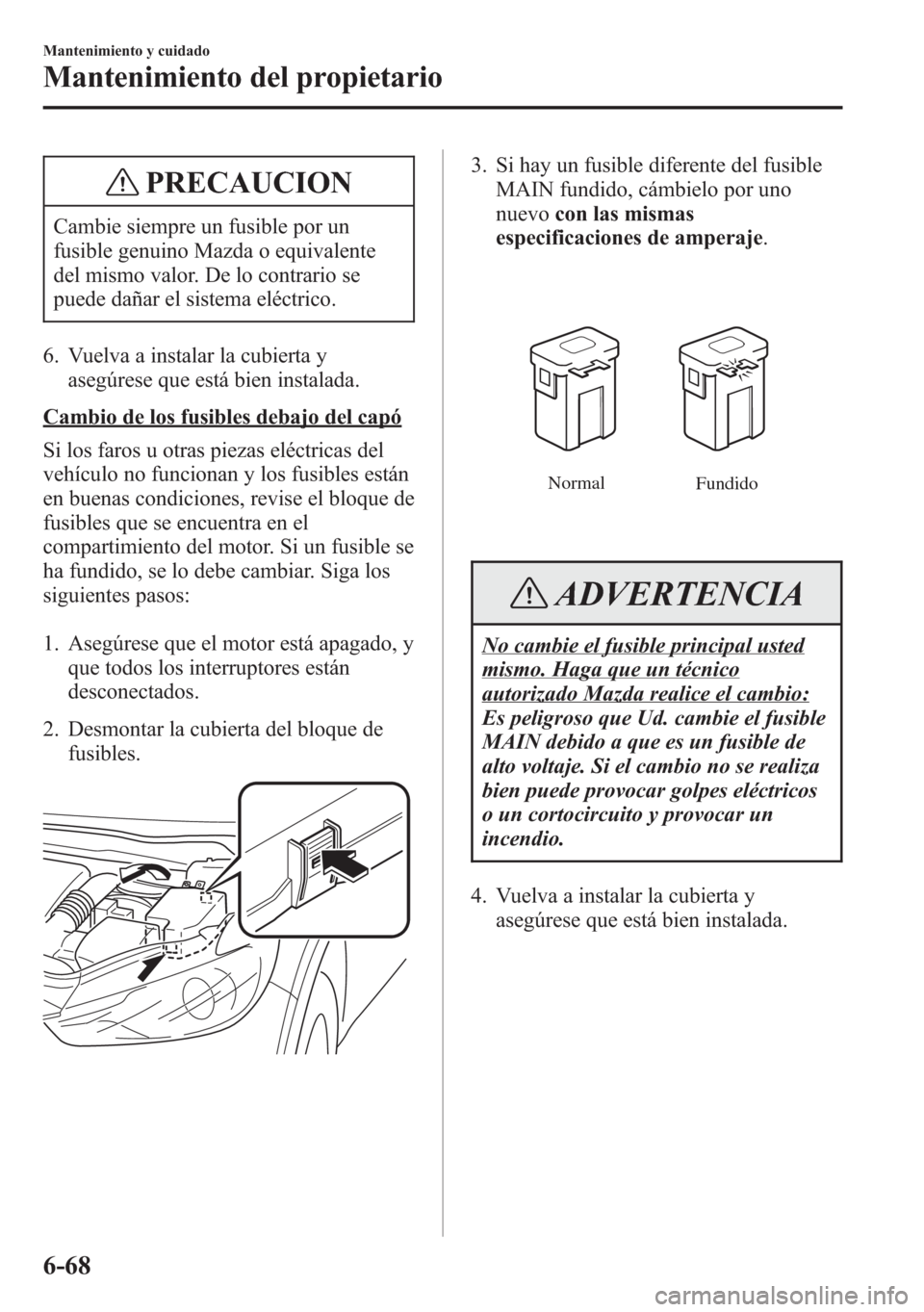

PRECAUCION
Cambie siempre un fusible por un
fusible genuino Mazda o equivalente
del mismo valor. De lo contrario se
puede dañar el sistema eléctrico.
6. Vuelva a instalar la cubierta y
asegúrese que está bien instalada.
Cambio de los fusibles debajo del capó
Si los faros u otras piezas eléctricas del
vehículo no funcionan y los fusibles están
en buenas condiciones, revise el bloque de
fusibles que se encuentra en el
compartimiento del motor. Si un fusible se
ha fundido, se lo debe cambiar. Siga los
siguientes pasos:
1. Asegúrese que el motor está apagado, y
que todos los interruptores están
desconectados.
2. Desmontar la cubierta del bloque de
fusibles.
3. Si hay un fusible diferente del fusible
MAIN fundido, cámbielo por uno
nuevocon las mismas
especificaciones de amperaje.
Normal
Fundido
ADVERTENCIA
No cambie el fusible principal usted
mismo. Haga que un técnico
autorizado Mazda realice el cambio:
Es peligroso que Ud. cambie el fusible
MAIN debido a que es un fusible de
alto voltaje. Si el cambio no se realiza
bien puede provocar golpes eléctricos
o un cortocircuito y provocar un
incendio.
4. Vuelva a instalar la cubierta y
asegúrese que está bien instalada.
6-68
Mantenimiento y cuidado
Mantenimiento del propietario
