MAZDA MODEL 6 2015 Manual del propietario (in Spanish)

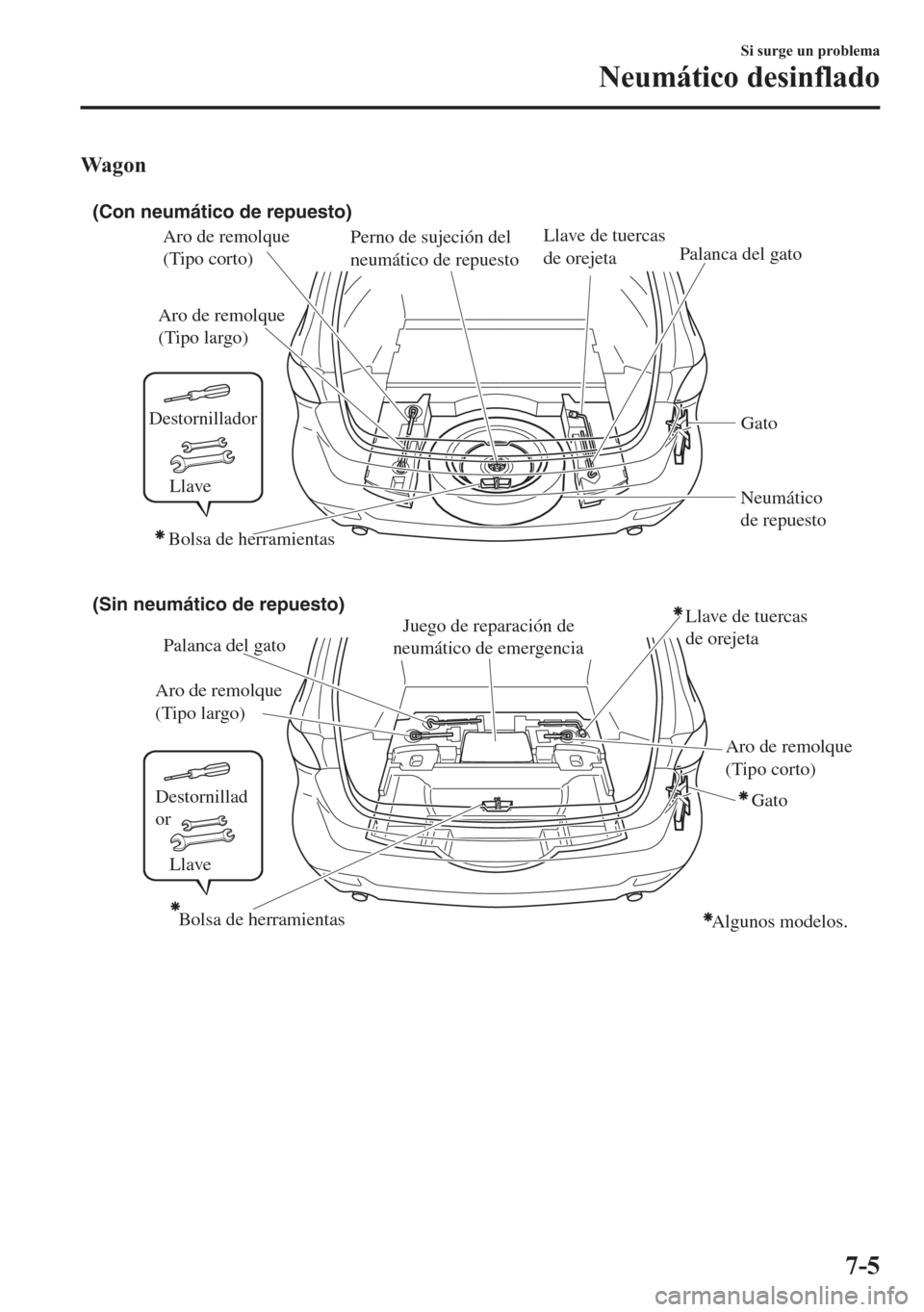

Wagon
(Con neumático de repuesto)
(Sin neumático de repuesto)
Llave de tuercas
de orejetaPalanca del gato
Palanca del gato Aro de remolque
(Tipo largo)
Aro de remolque
(Tipo largo)Aro de remolque
(Tipo corto)
Aro de remolque
(Tipo corto)Gato
Gato Neumático
de repuesto
Juego de reparación de
neumático de emergencia
Perno de sujeción del
neumático de repuesto
Destornillad
or
Llave
Bolsa de herramientas
Destornillador
Llave
Llave de tuercas
de orejeta
Algunos modelos.Bolsa de herramientas
Si surge un problema
Neumático desinflado
7-5

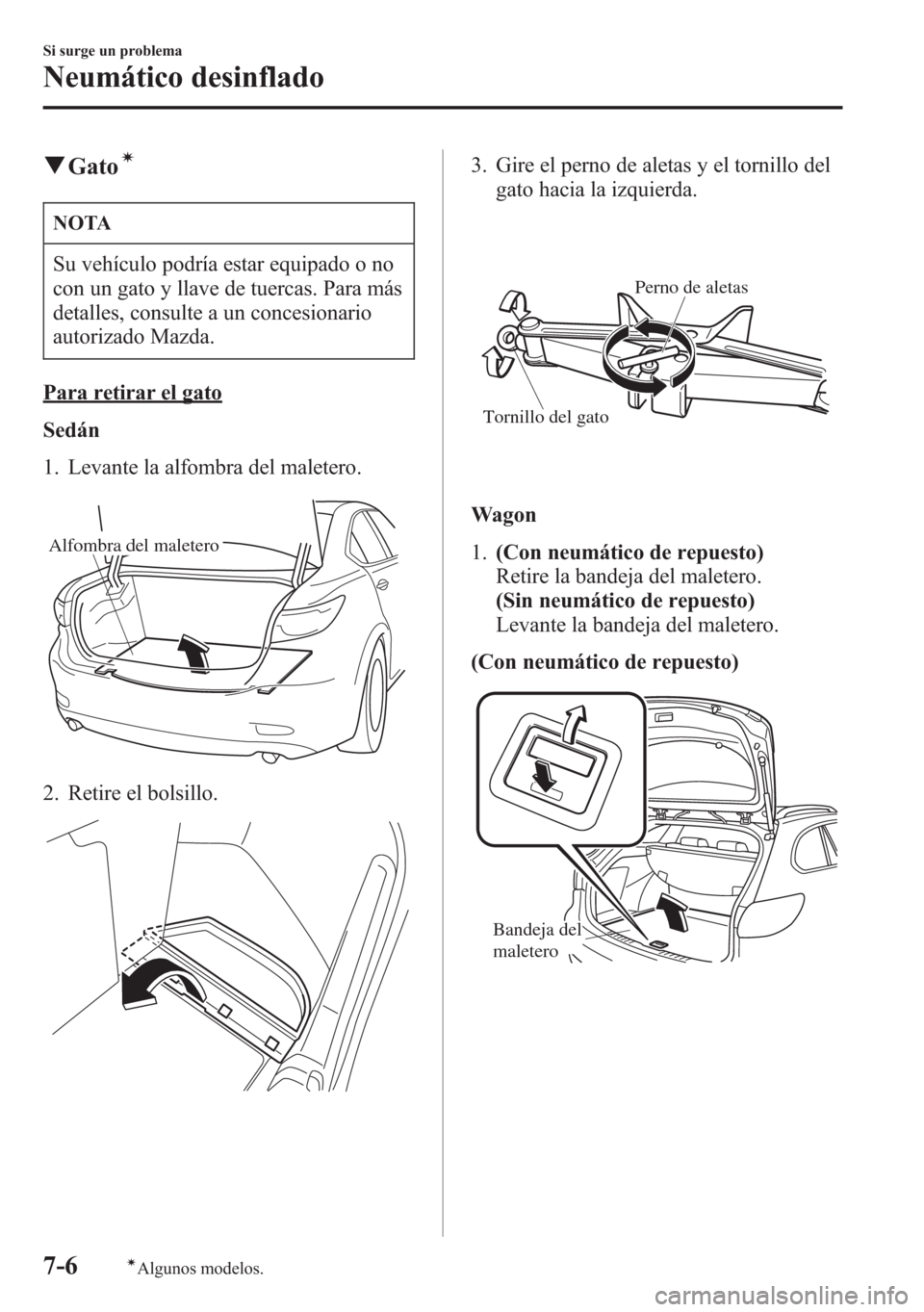

qGatoí
NOTA
Su vehículo podría estar equipado o no
con un gato y llave de tuercas. Para más
detalles, consulte a un concesionario
autorizado Mazda.
Para retirar el gato
Sedán
1. Levante la alfombra del maletero.
Alfombra del maletero
2. Retire el bolsillo.
3. Gire el perno de aletas y el tornillo del
gato hacia la izquierda.
Perno de aletas
Tornillo del gato
Wagon
1.(Con neumático de repuesto)
Retire la bandeja del maletero.
(Sin neumático de repuesto)
Levante la bandeja del maletero.
(Con neumático de repuesto)
Bandeja del
maletero
7-6
Si surge un problema
íAlgunos modelos.
Neumático desinflado

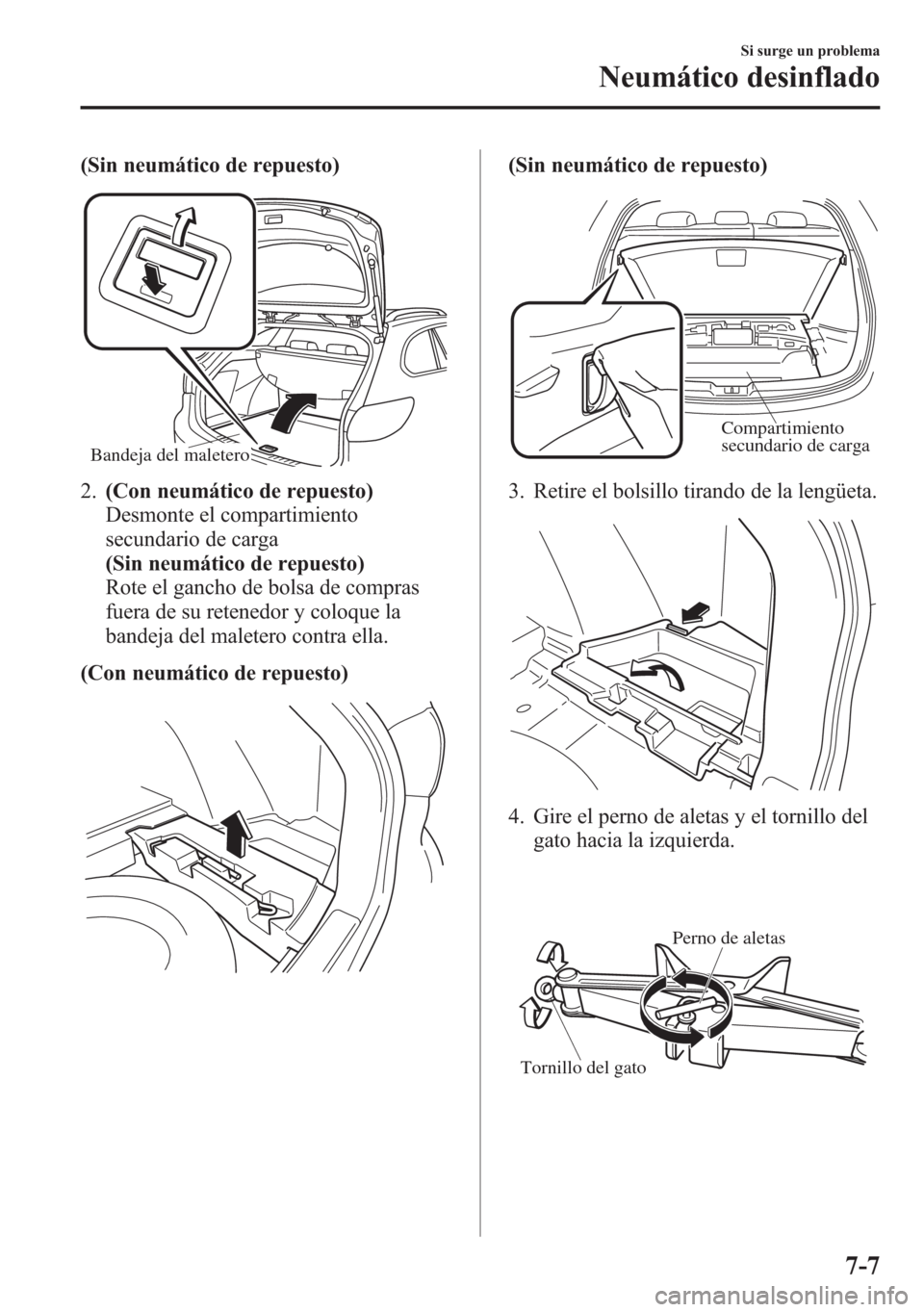

(Sin neumático de repuesto)
Bandeja del maletero
2.(Con neumático de repuesto)
Desmonte el compartimiento
secundario de carga
(Sin neumático de repuesto)
Rote el gancho de bolsa de compras
fuera de su retenedor y coloque la
bandeja del maletero contra ella.
(Con neumático de repuesto)
(Sin neumático de repuesto)
Compartimiento
secundario de carga
3. Retire el bolsillo tirando de la lengüeta.
4. Gire el perno de aletas y el tornillo del
gato hacia la izquierda.
Perno de aletas
Tornillo del gato
Si surge un problema
Neumático desinflado
7-7

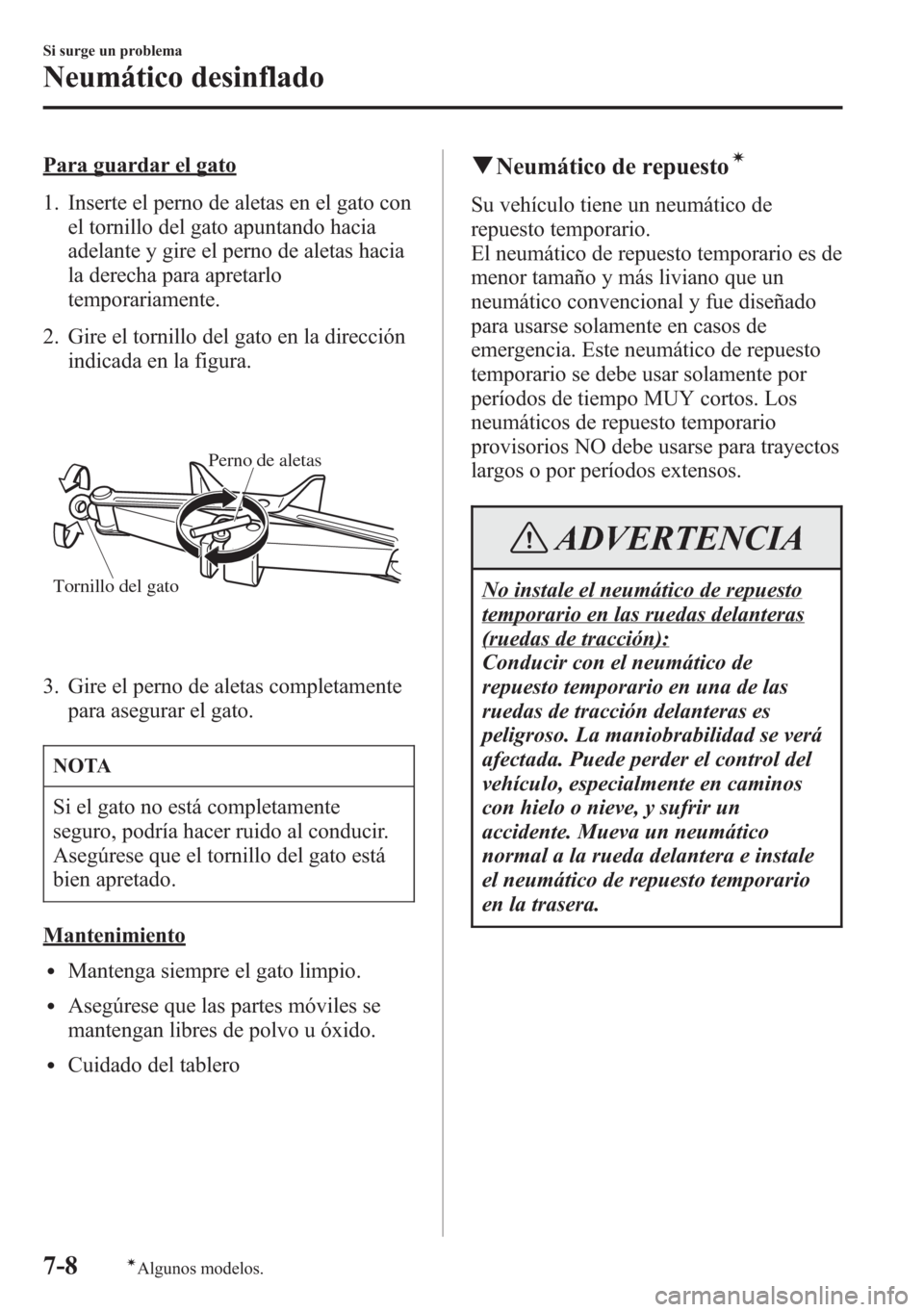

Para guardar el gato
1. Inserte el perno de aletas en el gato con
el tornillo del gato apuntando hacia
adelante y gire el perno de aletas hacia
la derecha para apretarlo
temporariamente.
2. Gire el tornillo del gato en la dirección
indicada en la figura.
Perno de aletas
Tornillo del gato
3. Gire el perno de aletas completamente
para asegurar el gato.
NOTA
Si el gato no está completamente
seguro, podría hacer ruido al conducir.
Asegúrese que el tornillo del gato está
bien apretado.
Mantenimiento
lMantenga siempre el gato limpio.
lAsegúrese que las partes móviles se
mantengan libres de polvo u óxido.
lCuidado del tablero
qNeumático de repuestoí
Su vehículo tiene un neumático de
repuesto temporario.
El neumático de repuesto temporario es de
menor tamaño y más liviano que un
neumático convencional y fue diseñado
para usarse solamente en casos de
emergencia. Este neumático de repuesto
temporario se debe usar solamente por
períodos de tiempo MUY cortos. Los
neumáticos de repuesto temporario
provisorios NO debe usarse para trayectos
largos o por períodos extensos.
ADVERTENCIA
No instale el neumático de repuesto
temporario en las ruedas delanteras
(ruedas de tracción):
Conducir con el neumático de
repuesto temporario en una de las
ruedas de tracción delanteras es
peligroso. La maniobrabilidad se verá
afectada. Puede perder el control del
vehículo, especialmente en caminos
con hielo o nieve, y sufrir un
accidente. Mueva un neumático
normal a la rueda delantera e instale
el neumático de repuesto temporario
en la trasera.
7-8
Si surge un problema
íAlgunos modelos.
Neumático desinflado

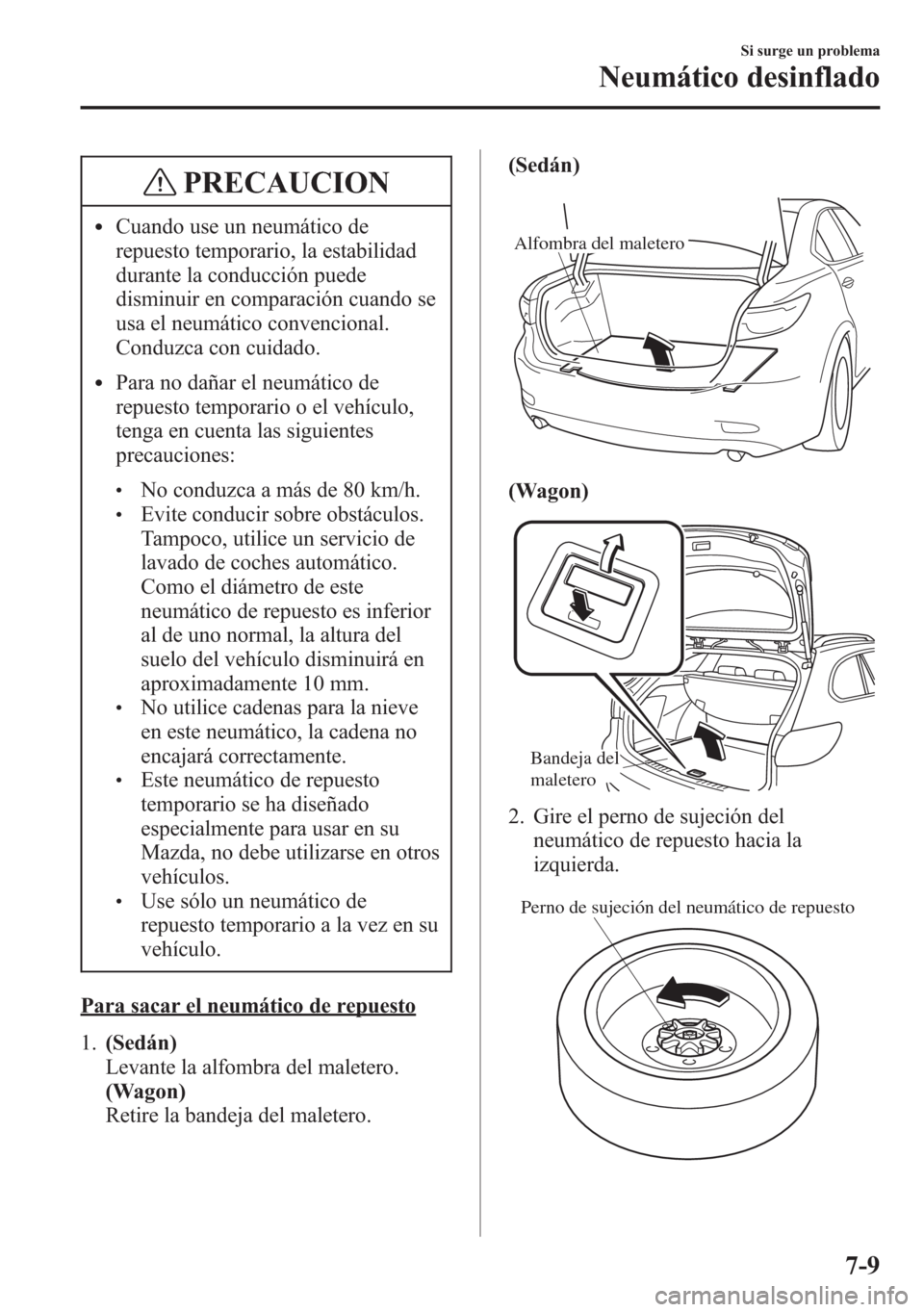

PRECAUCION
lCuando use un neumático de
repuesto temporario, la estabilidad
durante la conducción puede
disminuir en comparación cuando se
usa el neumático convencional.
Conduzca con cuidado.
lPara no dañar el neumático de
repuesto temporario o el vehículo,
tenga en cuenta las siguientes
precauciones:
lNo conduzca a más de 80 km/h.lEvite conducir sobre obstáculos.
Tampoco, utilice un servicio de
lavado de coches automático.
Como el diámetro de este
neumático de repuesto es inferior
al de uno normal, la altura del
suelo del vehículo disminuirá en
aproximadamente 10 mm.
lNo utilice cadenas para la nieve
en este neumático, la cadena no
encajará correctamente.
lEste neumático de repuesto
temporario se ha diseñado
especialmente para usar en su
Mazda, no debe utilizarse en otros
vehículos.
lUse sólo un neumático de
repuesto temporario a la vez en su
vehículo.
Para sacar el neumático de repuesto
1.(Sedán)
Levante la alfombra del maletero.
(Wagon)
Retire la bandeja del maletero.(Sedán)
Alfombra del maletero
(Wagon)
Bandeja del
maletero
2. Gire el perno de sujeción del
neumático de repuesto hacia la
izquierda.
Perno de sujeción del neumático de repuesto
Si surge un problema
Neumático desinflado
7-9

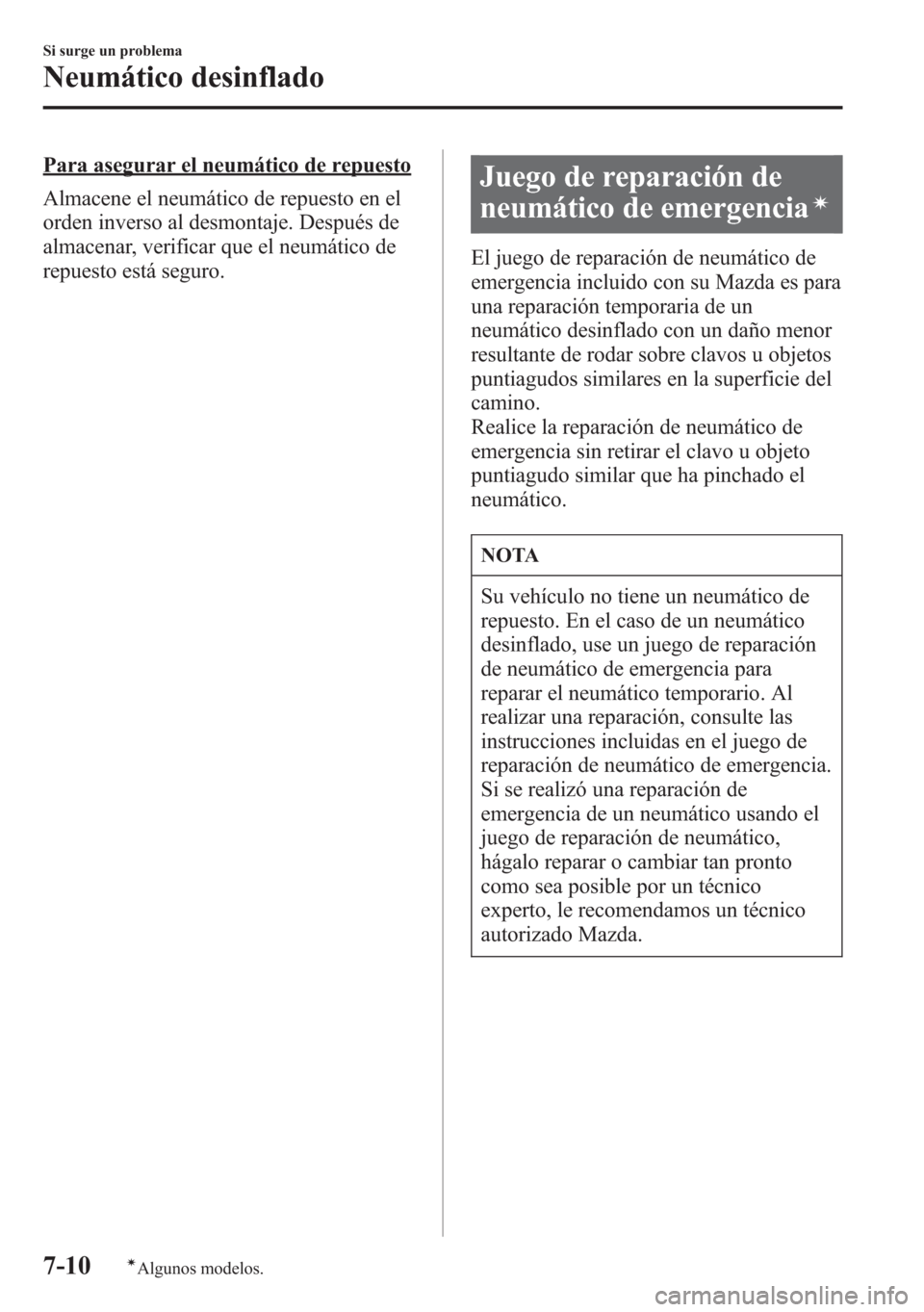

Para asegurar el neumático de repuesto
Almacene el neumático de repuesto en el
orden inverso al desmontaje. Después de
almacenar, verificar que el neumático de
repuesto está seguro.Juego de reparación de
neumático de emergencia
í
El juego de reparación de neumático de
emergencia incluido con su Mazda es para
una reparación temporaria de un
neumático desinflado con un daño menor
resultante de rodar sobre clavos u objetos
puntiagudos similares en la superficie del
camino.
Realice la reparación de neumático de
emergencia sin retirar el clavo u objeto
puntiagudo similar que ha pinchado el
neumático.
NOTA
Su vehículo no tiene un neumático de
repuesto. En el caso de un neumático
desinflado, use un juego de reparación
de neumático de emergencia para
reparar el neumático temporario. Al
realizar una reparación, consulte las
instrucciones incluidas en el juego de
reparación de neumático de emergencia.
Si se realizó una reparación de
emergencia de un neumático usando el
juego de reparación de neumático,
hágalo reparar o cambiar tan pronto
como sea posible por un técnico
experto, le recomendamos un técnico
autorizado Mazda.
7-10
Si surge un problema
íAlgunos modelos.
Neumático desinflado

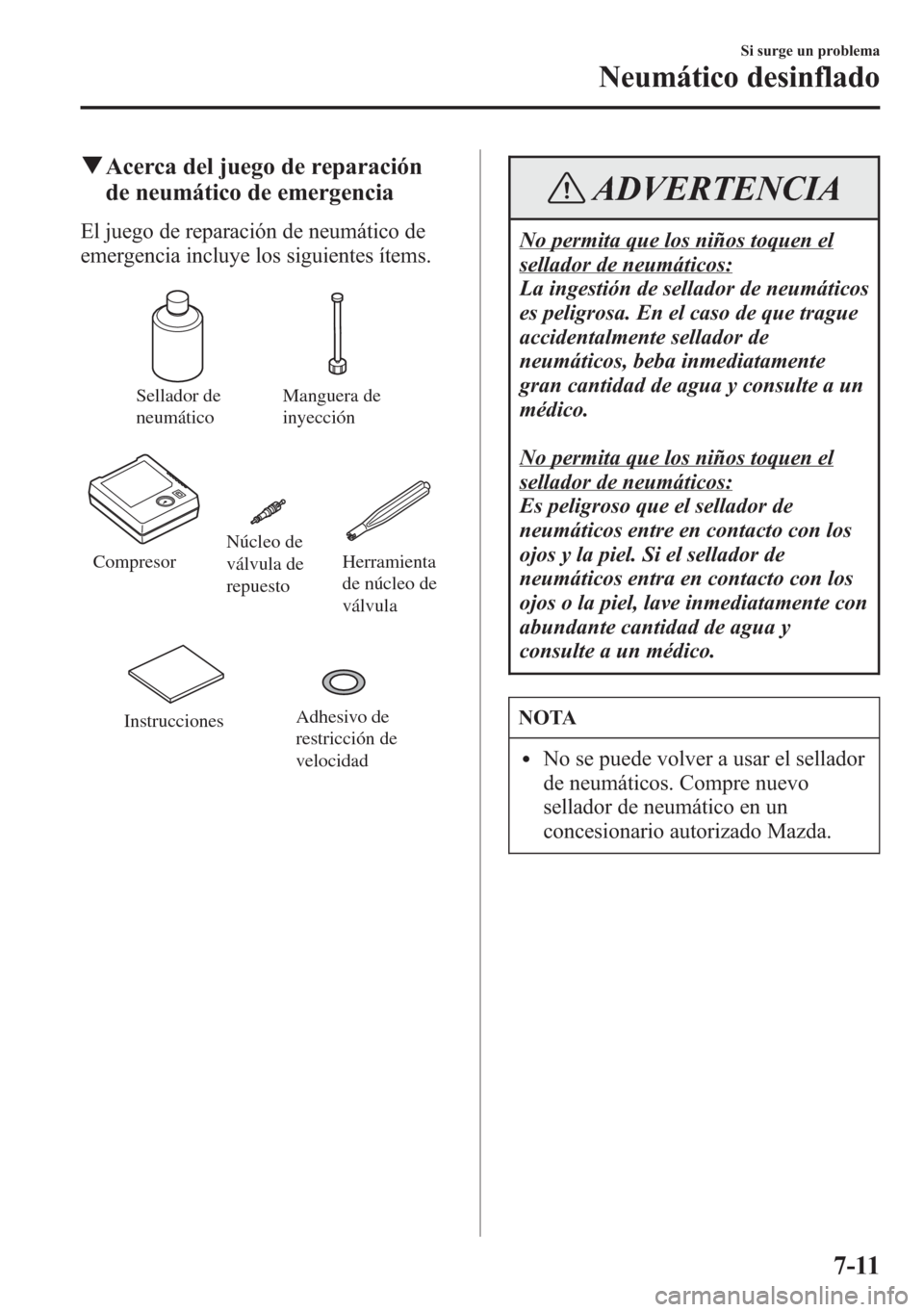

qAcerca del juego de reparación
de neumático de emergencia
El juego de reparación de neumático de
emergencia incluye los siguientes ítems.
Sellador de
neumáticoManguera de
inyección
Compresor Herramienta
de núcleo de
válvula Núcleo de
válvula de
repuesto
Adhesivo de
restricción de
velocidad Instrucciones
ADVERTENCIA
No permita que los niños toquen el
sellador de neumáticos:
La ingestión de sellador de neumáticos
es peligrosa. En el caso de que trague
accidentalmente sellador de
neumáticos, beba inmediatamente
gran cantidad de agua y consulte a un
médico.
No permita que los niños toquen el
sellador de neumáticos:
Es peligroso que el sellador de
neumáticos entre en contacto con los
ojos y la piel. Si el sellador de
neumáticos entra en contacto con los
ojos o la piel, lave inmediatamente con
abundante cantidad de agua y
consulte a un médico.
NOTA
lNo se puede volver a usar el sellador
de neumáticos. Compre nuevo
sellador de neumático en un
concesionario autorizado Mazda.
Si surge un problema
Neumático desinflado
7-11

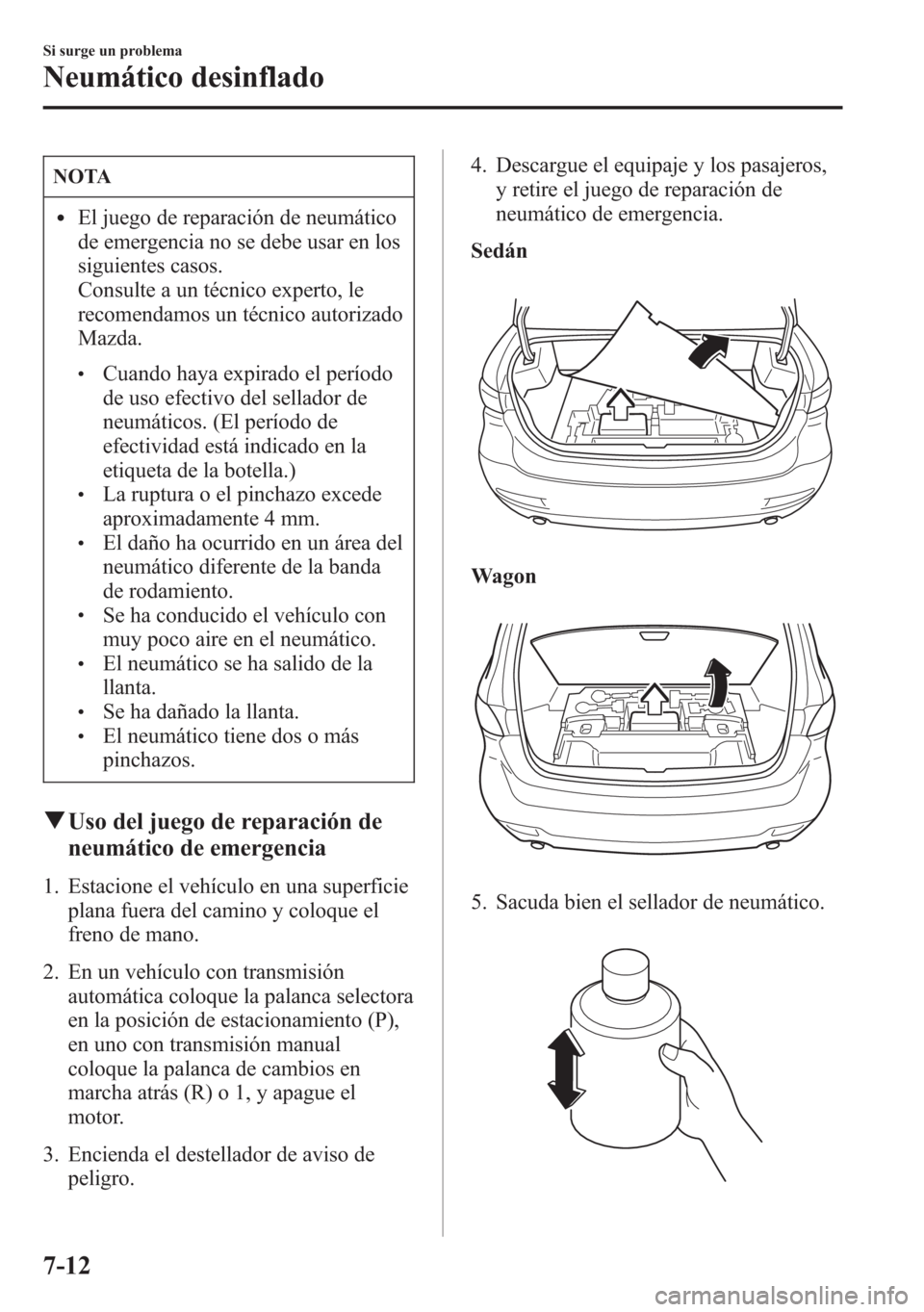

NOTA
lEl juego de reparación de neumático
de emergencia no se debe usar en los
siguientes casos.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
lCuando haya expirado el período
de uso efectivo del sellador de
neumáticos. (El período de
efectividad está indicado en la
etiqueta de la botella.)
lLa ruptura o el pinchazo excede
aproximadamente 4 mm.
lEl daño ha ocurrido en un área del
neumático diferente de la banda
de rodamiento.
lSe ha conducido el vehículo con
muy poco aire en el neumático.
lEl neumático se ha salido de la
llanta.
lSe ha dañado la llanta.lEl neumático tiene dos o más
pinchazos.
qUso del juego de reparación de
neumático de emergencia
1. Estacione el vehículo en una superficie
plana fuera del camino y coloque el
freno de mano.
2. En un vehículo con transmisión
automática coloque la palanca selectora
en la posición de estacionamiento (P),
en uno con transmisión manual
coloque la palanca de cambios en
marcha atrás (R) o 1, y apague el
motor.
3. Encienda el destellador de aviso de
peligro.4. Descargue el equipaje y los pasajeros,
y retire el juego de reparación de
neumático de emergencia.
Sedán
Wagon
5. Sacuda bien el sellador de neumático.
7-12
Si surge un problema
Neumático desinflado

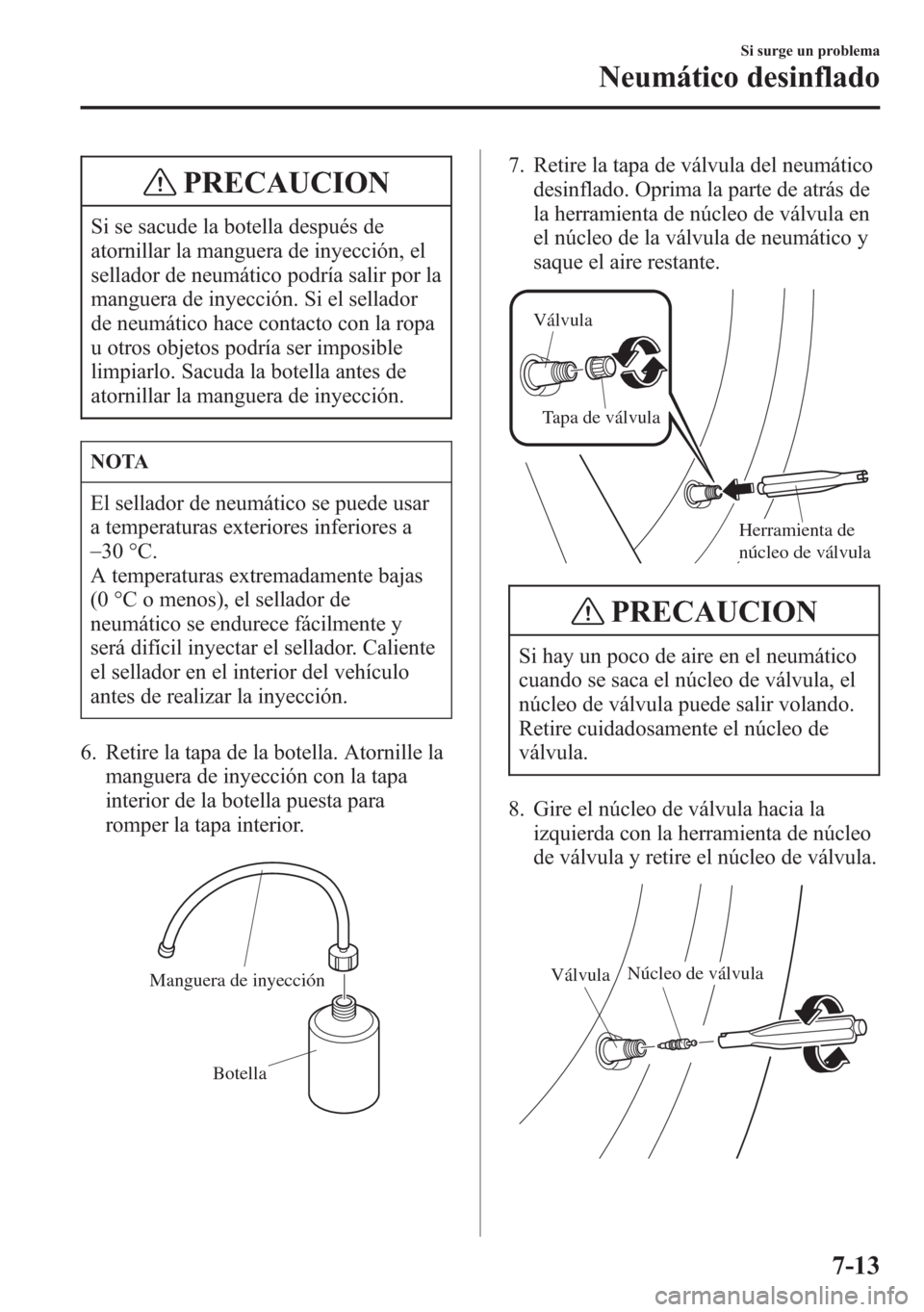

PRECAUCION
Si se sacude la botella después de
atornillar la manguera de inyección, el
sellador de neumático podría salir por la
manguera de inyección. Si el sellador
de neumático hace contacto con la ropa
u otros objetos podría ser imposible
limpiarlo. Sacuda la botella antes de
atornillar la manguera de inyección.
NOTA
El sellador de neumático se puede usar
a temperaturas exteriores inferiores a
_
30 °C.
A temperaturas extremadamente bajas
(0 °C o menos), el sellador de
neumático se endurece fácilmente y
será difícil inyectar el sellador. Caliente
el sellador en el interior del vehículo
antes de realizar la inyección.
6. Retire la tapa de la botella. Atornille la
manguera de inyección con la tapa
interior de la botella puesta para
romper la tapa interior.
Manguera de inyección
Botella
7. Retire la tapa de válvula del neumático
desinflado. Oprima la parte de atrás de
la herramienta de núcleo de válvula en
el núcleo de la válvula de neumático y
saque el aire restante.
Válvula
Tapa de válvula
Herramienta de
núcleo de válvula
PRECAUCION
Si hay un poco de aire en el neumático
cuando se saca el núcleo de válvula, el
núcleo de válvula puede salir volando.
Retire cuidadosamente el núcleo de
válvula.
8. Gire el núcleo de válvula hacia la
izquierda con la herramienta de núcleo
de válvula y retire el núcleo de válvula.
VálvulaNúcleo de válvula
Si surge un problema
Neumático desinflado
7-13

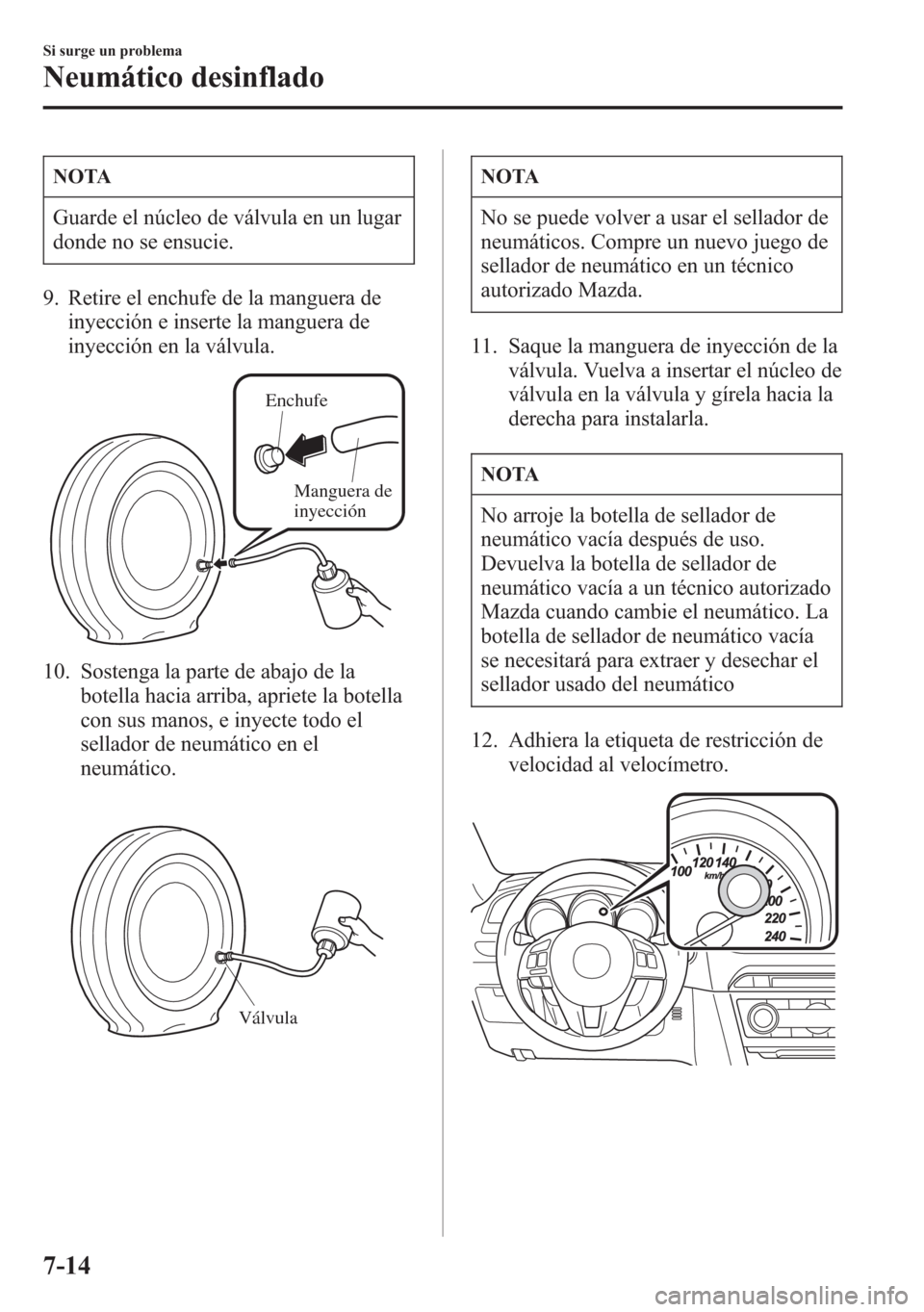

NOTA
Guarde el núcleo de válvula en un lugar
donde no se ensucie.
9. Retire el enchufe de la manguera de
inyección e inserte la manguera de
inyección en la válvula.
Enchufe
Manguera de
inyección
10. Sostenga la parte de abajo de la
botella hacia arriba, apriete la botella
con sus manos, e inyecte todo el
sellador de neumático en el
neumático.
Válvula
NOTA
No se puede volver a usar el sellador de
neumáticos. Compre un nuevo juego de
sellador de neumático en un técnico
autorizado Mazda.
11. Saque la manguera de inyección de la
válvula. Vuelva a insertar el núcleo de
válvula en la válvula y gírela hacia la
derecha para instalarla.
NOTA
No arroje la botella de sellador de
neumático vacía después de uso.
Devuelva la botella de sellador de
neumático vacía a un técnico autorizado
Mazda cuando cambie el neumático. La
botella de sellador de neumático vacía
se necesitará para extraer y desechar el
sellador usado del neumático
12. Adhiera la etiqueta de restricción de
velocidad al velocímetro.
