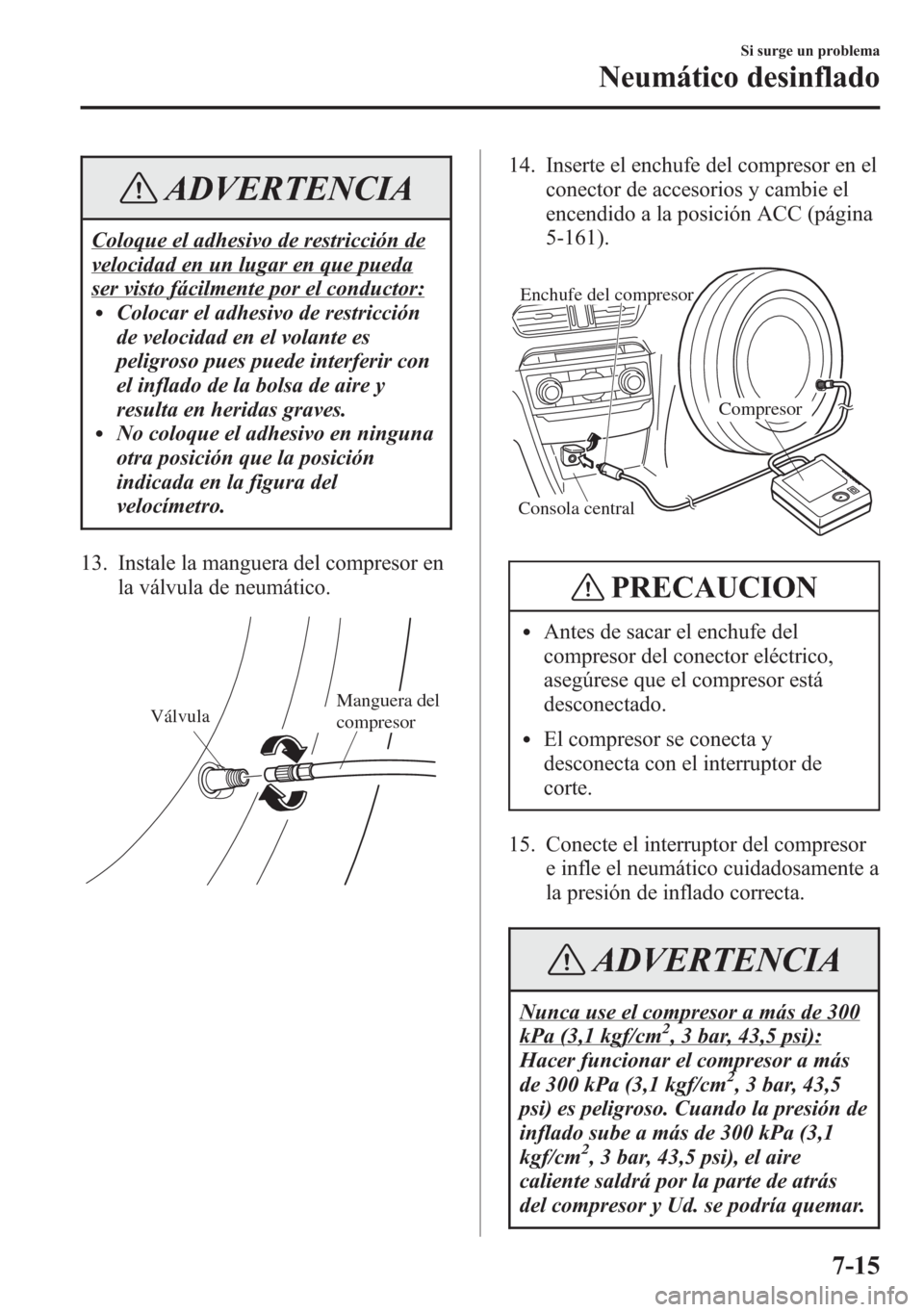

ADVERTENCIA
Coloque el adhesivo de restricción de
velocidad en un lugar en que pueda
ser visto fácilmente por el conductor:lColocar el adhesivo de restricción
de velocidad en el volante es
peligroso pues puede interferir con
el inflado de la bolsa de aire y
resulta en heridas graves.
lNo coloque el adhesivo en ninguna
otra posición que la posición
indicada en la figura del
velocímetro.
13. Instale la manguera del compresor en
la válvula de neumático.
VálvulaManguera del
compresor
14. Inserte el enchufe del compresor en el
conector de accesorios y cambie el
encendido a la posición ACC (página
5-161).
Consola central
Compresor Enchufe del compresor
PRECAUCION
lAntes de sacar el enchufe del
compresor del conector eléctrico,
asegúrese que el compresor está
desconectado.
lEl compresor se conecta y
desconecta con el interruptor de
corte.
15. Conecte el interruptor del compresor
e infle el neumático cuidadosamente a
la presión de inflado correcta.
ADVERTENCIA
Nunca use el compresor a más de 300
kPa (3,1 kgf/cm2, 3 bar, 43,5 psi):
Hacer funcionar el compresor a más
de 300 kPa (3,1 kgf/cm
2, 3 bar, 43,5
psi) es peligroso. Cuando la presión de
inflado sube a más de 300 kPa (3,1
kgf/cm
2, 3 bar, 43,5 psi), el aire
caliente saldrá por la parte de atrás
del compresor y Ud. se podría quemar.
Si surge un problema
Neumático desinflado
7-15

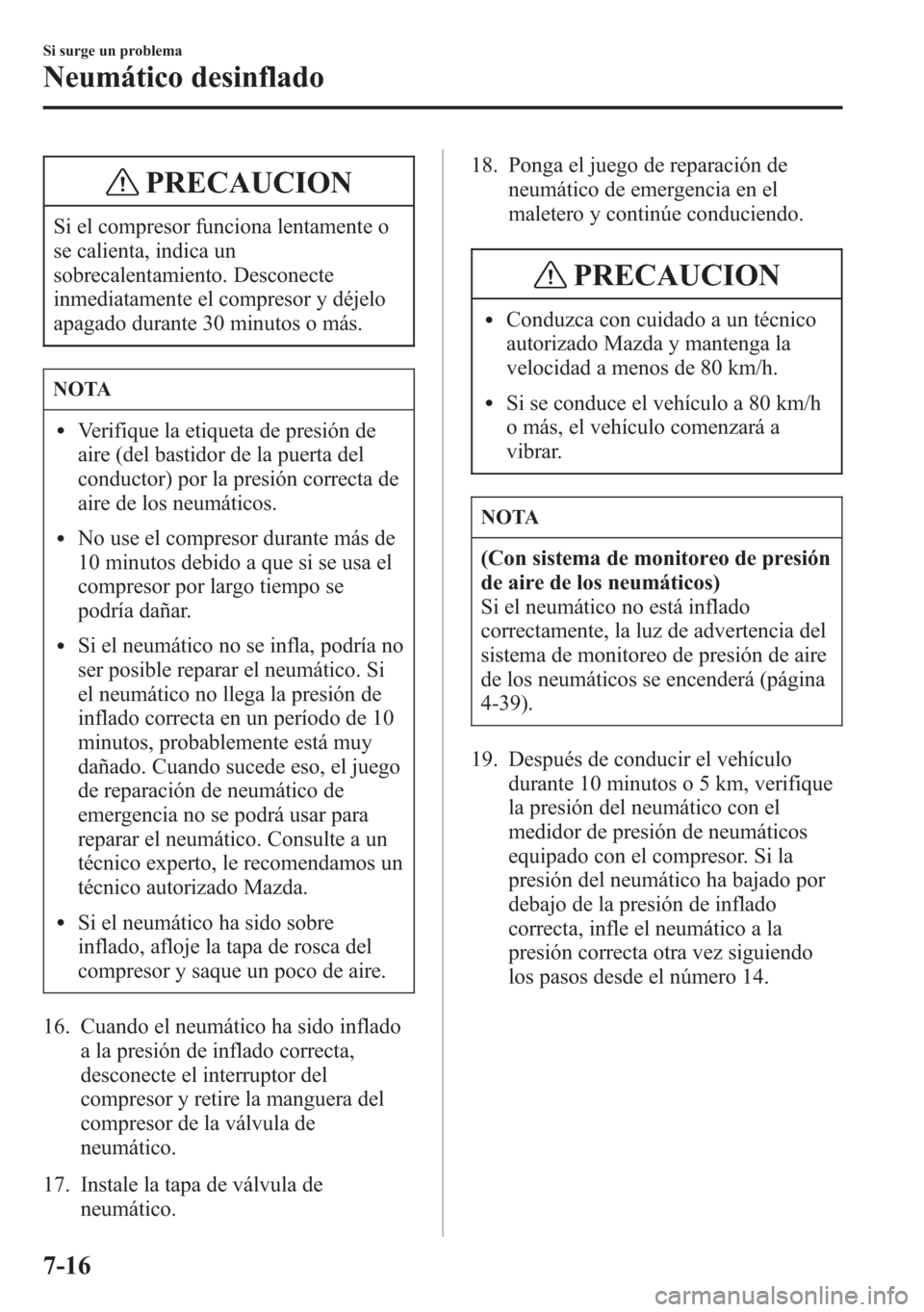

PRECAUCION
Si el compresor funciona lentamente o
se calienta, indica un
sobrecalentamiento. Desconecte
inmediatamente el compresor y déjelo
apagado durante 30 minutos o más.
NOTA
lVerifique la etiqueta de presión de
aire (del bastidor de la puerta del
conductor) por la presión correcta de
aire de los neumáticos.
lNo use el compresor durante más de
10 minutos debido a que si se usa el
compresor por largo tiempo se
podría dañar.
lSi el neumático no se infla, podría no
ser posible reparar el neumático. Si
el neumático no llega la presión de
inflado correcta en un período de 10
minutos, probablemente está muy
dañado. Cuando sucede eso, el juego
de reparación de neumático de
emergencia no se podrá usar para
reparar el neumático. Consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
lSi el neumático ha sido sobre
inflado, afloje la tapa de rosca del
compresor y saque un poco de aire.
16. Cuando el neumático ha sido inflado
a la presión de inflado correcta,
desconecte el interruptor del
compresor y retire la manguera del
compresor de la válvula de
neumático.
17. Instale la tapa de válvula de
neumático.18. Ponga el juego de reparación de
neumático de emergencia en el
maletero y continúe conduciendo.
PRECAUCION
lConduzca con cuidado a un técnico
autorizado Mazda y mantenga la
velocidad a menos de 80 km/h.
lSi se conduce el vehículo a 80 km/h
o más, el vehículo comenzará a
vibrar.
NOTA
(Con sistema de monitoreo de presión
de aire de los neumáticos)
Si el neumático no está inflado
correctamente, la luz de advertencia del
sistema de monitoreo de presión de aire
de los neumáticos se encenderá (página
4-39).
19. Después de conducir el vehículo
durante 10 minutos o 5 km, verifique
la presión del neumático con el
medidor de presión de neumáticos
equipado con el compresor. Si la
presión del neumático ha bajado por
debajo de la presión de inflado
correcta, infle el neumático a la
presión correcta otra vez siguiendo
los pasos desde el número 14.
7-16
Si surge un problema
Neumático desinflado

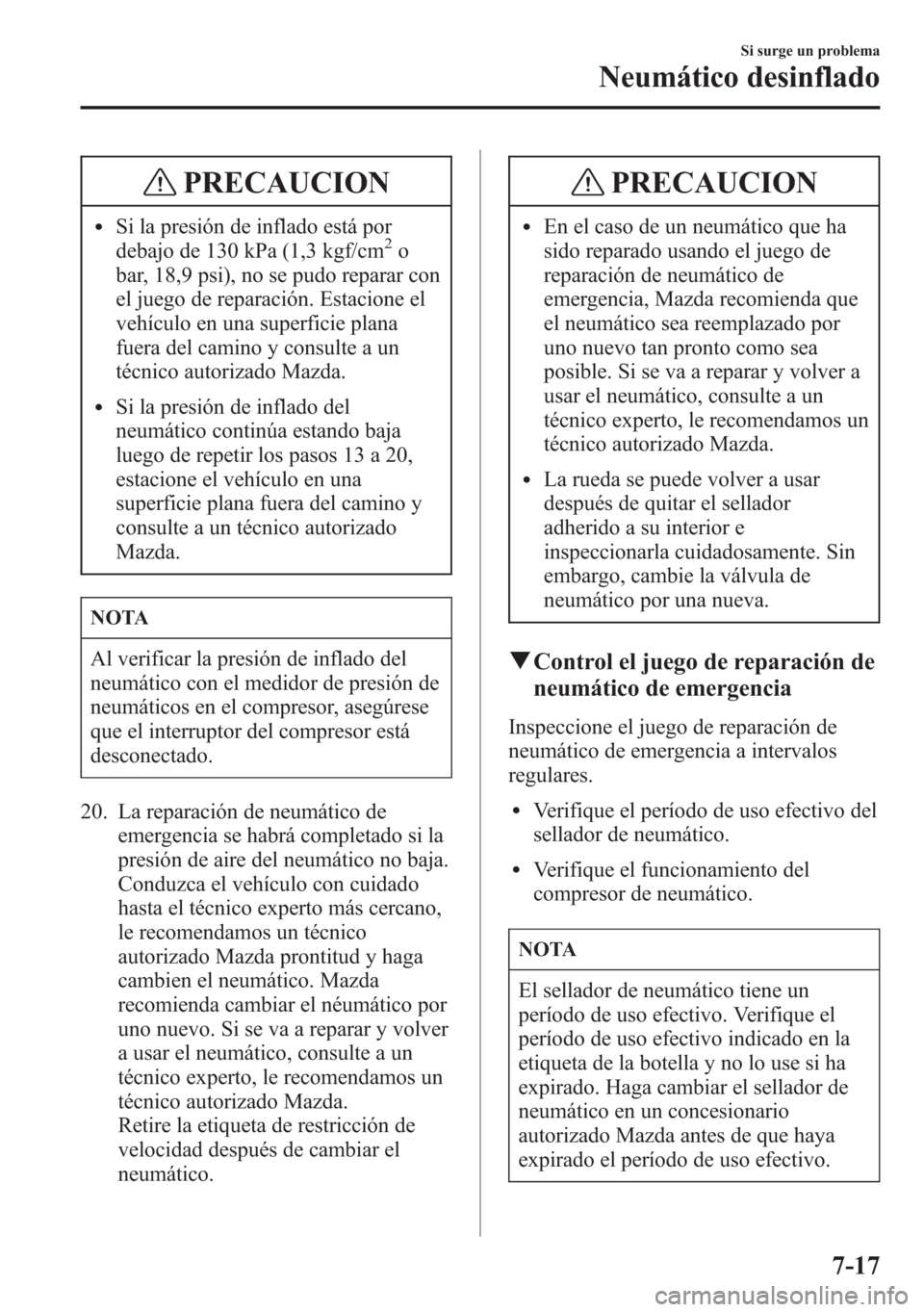

PRECAUCION
lSi la presión de inflado está por
debajo de 130 kPa (1,3 kgf/cm2o
bar, 18,9 psi), no se pudo reparar con
el juego de reparación. Estacione el
vehículo en una superficie plana
fuera del camino y consulte a un
técnico autorizado Mazda.
lSi la presión de inflado del
neumático continúa estando baja
luego de repetir los pasos 13 a 20,
estacione el vehículo en una
superficie plana fuera del camino y
consulte a un técnico autorizado
Mazda.
NOTA
Al verificar la presión de inflado del
neumático con el medidor de presión de
neumáticos en el compresor, asegúrese
que el interruptor del compresor está
desconectado.
20. La reparación de neumático de
emergencia se habrá completado si la
presión de aire del neumático no baja.
Conduzca el vehículo con cuidado
hasta el técnico experto más cercano,
le recomendamos un técnico
autorizado Mazda prontitud y haga
cambien el neumático. Mazda
recomienda cambiar el néumático por
uno nuevo. Si se va a reparar y volver
a usar el neumático, consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
Retire la etiqueta de restricción de
velocidad después de cambiar el
neumático.
PRECAUCION
lEn el caso de un neumático que ha
sido reparado usando el juego de
reparación de neumático de
emergencia, Mazda recomienda que
el neumático sea reemplazado por
uno nuevo tan pronto como sea
posible. Si se va a reparar y volver a
usar el neumático, consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
lLa rueda se puede volver a usar
después de quitar el sellador
adherido a su interior e
inspeccionarla cuidadosamente. Sin
embargo, cambie la válvula de
neumático por una nueva.
qControl el juego de reparación de
neumático de emergencia
Inspeccione el juego de reparación de
neumático de emergencia a intervalos
regulares.
lVerifique el período de uso efectivo del
sellador de neumático.
lVerifique el funcionamiento del
compresor de neumático.
NOTA
El sellador de neumático tiene un
período de uso efectivo. Verifique el
período de uso efectivo indicado en la
etiqueta de la botella y no lo use si ha
expirado. Haga cambiar el sellador de
neumático en un concesionario
autorizado Mazda antes de que haya
expirado el período de uso efectivo.
Si surge un problema
Neumático desinflado
7-17

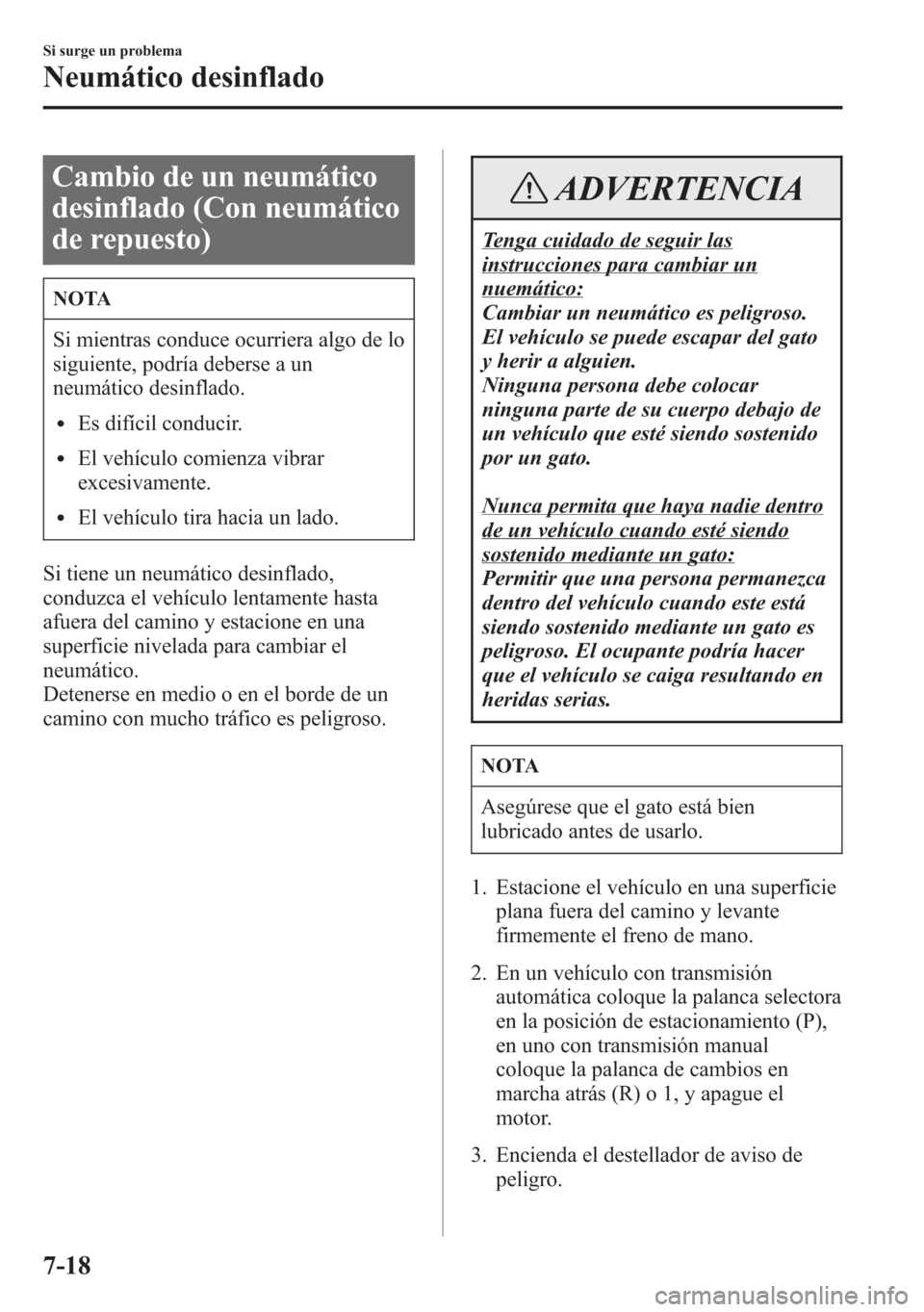

Cambio de un neumático
desinflado (Con neumático
de repuesto)
NOTA
Si mientras conduce ocurriera algo de lo
siguiente, podría deberse a un
neumático desinflado.
lEs difícil conducir.
lEl vehículo comienza vibrar
excesivamente.
lEl vehículo tira hacia un lado.
Si tiene un neumático desinflado,
conduzca el vehículo lentamente hasta
afuera del camino y estacione en una
superficie nivelada para cambiar el
neumático.
Detenerse en medio o en el borde de un
camino con mucho tráfico es peligroso.
ADVERTENCIA
Tenga cuidado de seguir las
instrucciones para cambiar un
nuemático:
Cambiar un neumático es peligroso.
El vehículo se puede escapar del gato
y herir a alguien.
Ninguna persona debe colocar
ninguna parte de su cuerpo debajo de
un vehículo que esté siendo sostenido
por un gato.
Nunca permita que haya nadie dentro
de un vehículo cuando esté siendo
sostenido mediante un gato:
Permitir que una persona permanezca
dentro del vehículo cuando este está
siendo sostenido mediante un gato es
peligroso. El ocupante podría hacer
que el vehículo se caiga resultando en
heridas serias.
NOTA
Asegúrese que el gato está bien
lubricado antes de usarlo.
1. Estacione el vehículo en una superficie
plana fuera del camino y levante
firmemente el freno de mano.
2. En un vehículo con transmisión
automática coloque la palanca selectora
en la posición de estacionamiento (P),
en uno con transmisión manual
coloque la palanca de cambios en
marcha atrás (R) o 1, y apague el
motor.
3. Encienda el destellador de aviso de
peligro.
7-18
Si surge un problema
Neumático desinflado

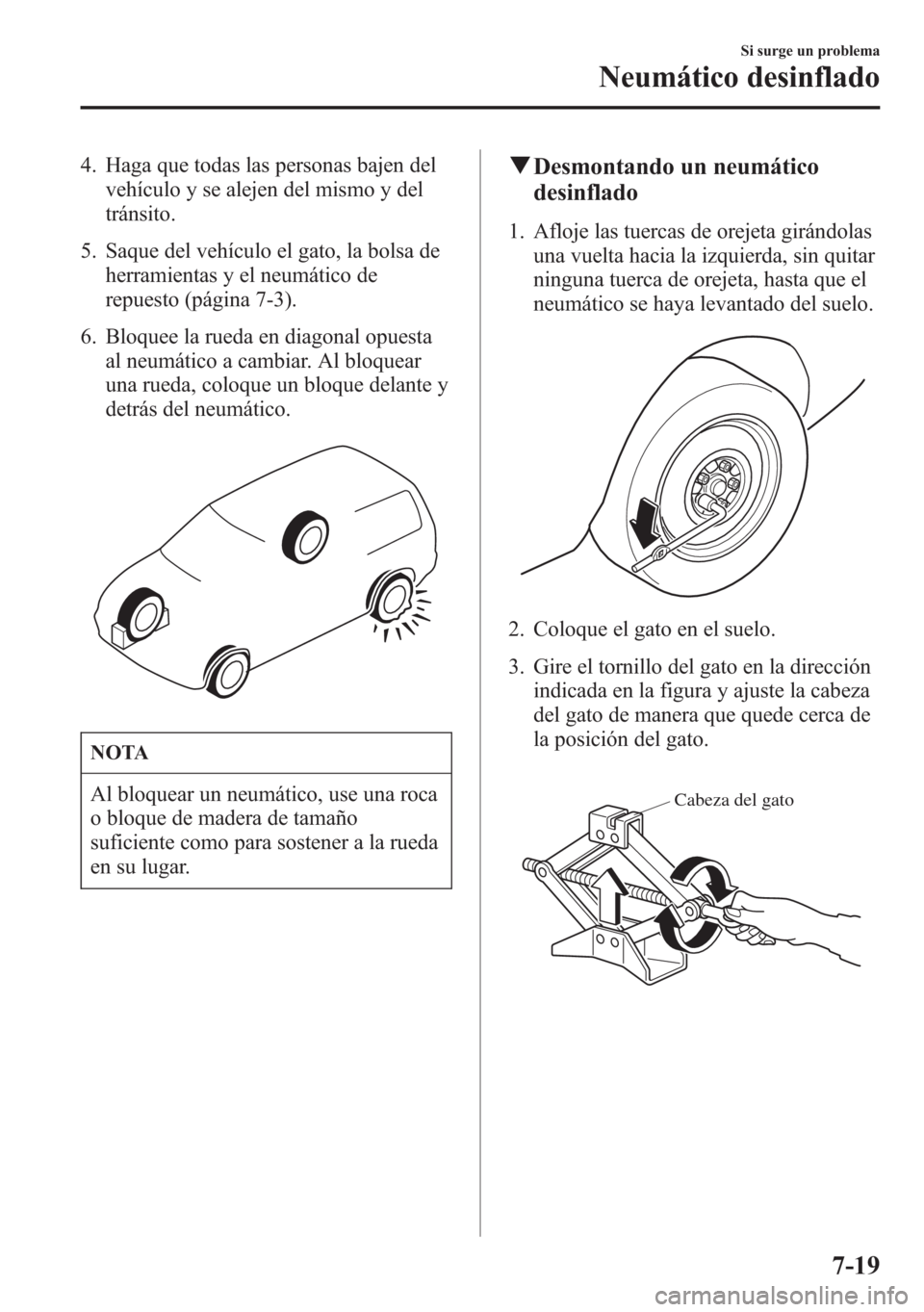

4. Haga que todas las personas bajen del
vehículo y se alejen del mismo y del
tránsito.
5. Saque del vehículo el gato, la bolsa de
herramientas y el neumático de
repuesto (página 7-3).
6. Bloquee la rueda en diagonal opuesta
al neumático a cambiar. Al bloquear
una rueda, coloque un bloque delante y
detrás del neumático.
NOTA
Al bloquear un neumático, use una roca
o bloque de madera de tamaño
suficiente como para sostener a la rueda
en su lugar.
qDesmontando un neumático
desinflado
1. Afloje las tuercas de orejeta girándolas
una vuelta hacia la izquierda, sin quitar
ninguna tuerca de orejeta, hasta que el
neumático se haya levantado del suelo.
2. Coloque el gato en el suelo.
3. Gire el tornillo del gato en la dirección
indicada en la figura y ajuste la cabeza
del gato de manera que quede cerca de
la posición del gato.
Cabeza del gato
Si surge un problema
Neumático desinflado
7-19

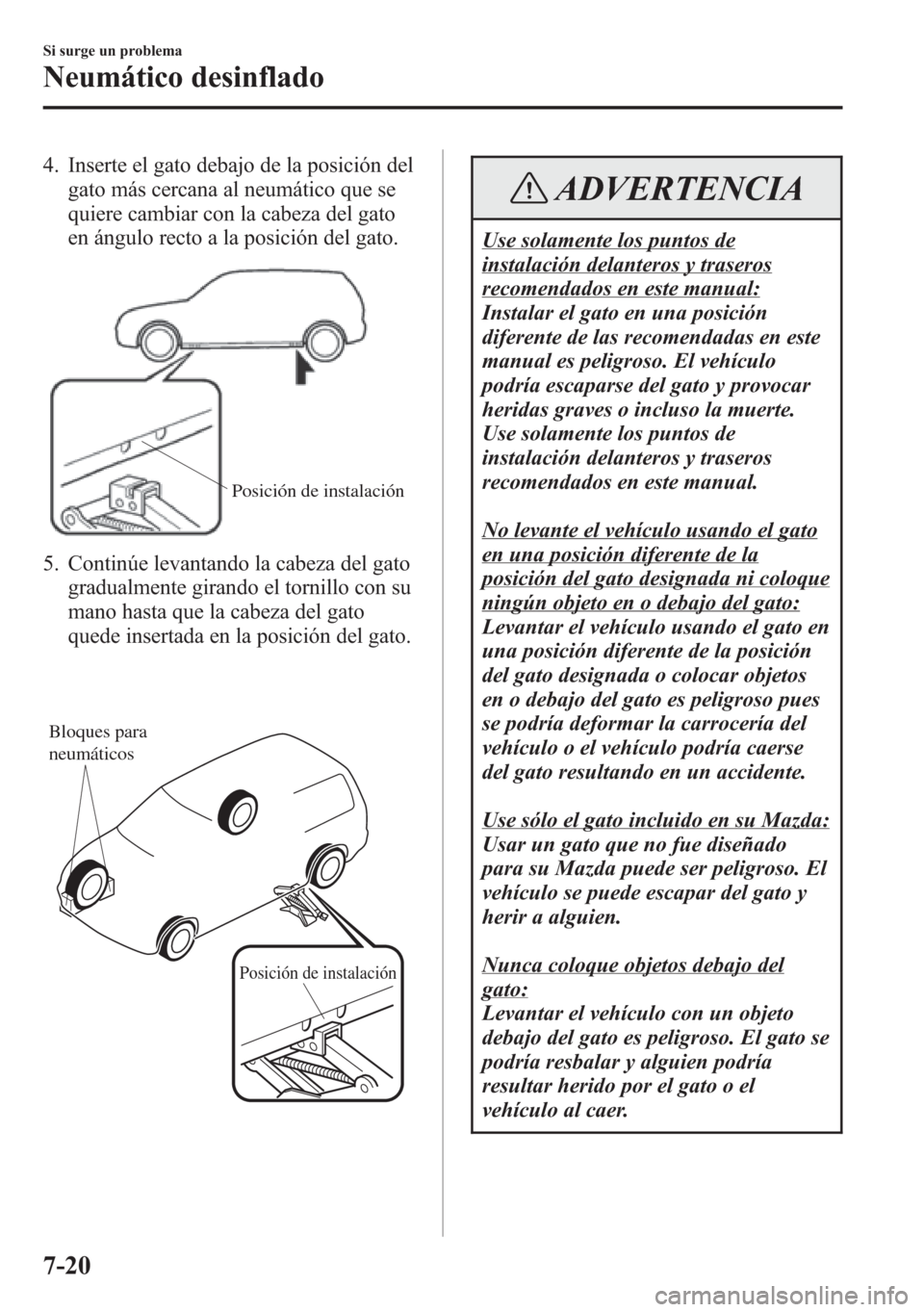

4. Inserte el gato debajo de la posición del
gato más cercana al neumático que se
quiere cambiar con la cabeza del gato
en ángulo recto a la posición del gato.
Posición de instalación
5. Continúe levantando la cabeza del gato
gradualmente girando el tornillo con su
mano hasta que la cabeza del gato
quede insertada en la posición del gato.
Posición de instalación
Bloques para
neumáticos
ADVERTENCIA
Use solamente los puntos de
instalación delanteros y traseros
recomendados en este manual:
Instalar el gato en una posición
diferente de las recomendadas en este
manual es peligroso. El vehículo
podría escaparse del gato y provocar
heridas graves o incluso la muerte.
Use solamente los puntos de
instalación delanteros y traseros
recomendados en este manual.
No levante el vehículo usando el gato
en una posición diferente de la
posición del gato designada ni coloque
ningún objeto en o debajo del gato:
Levantar el vehículo usando el gato en
una posición diferente de la posición
del gato designada o colocar objetos
en o debajo del gato es peligroso pues
se podría deformar la carrocería del
vehículo o el vehículo podría caerse
del gato resultando en un accidente.
Use sólo el gato incluido en su Mazda:
Usar un gato que no fue diseñado
para su Mazda puede ser peligroso. El
vehículo se puede escapar del gato y
herir a alguien.
Nunca coloque objetos debajo del
gato:
Levantar el vehículo con un objeto
debajo del gato es peligroso. El gato se
podría resbalar y alguien podría
resultar herido por el gato o el
vehículo al caer.
7-20
Si surge un problema
Neumático desinflado

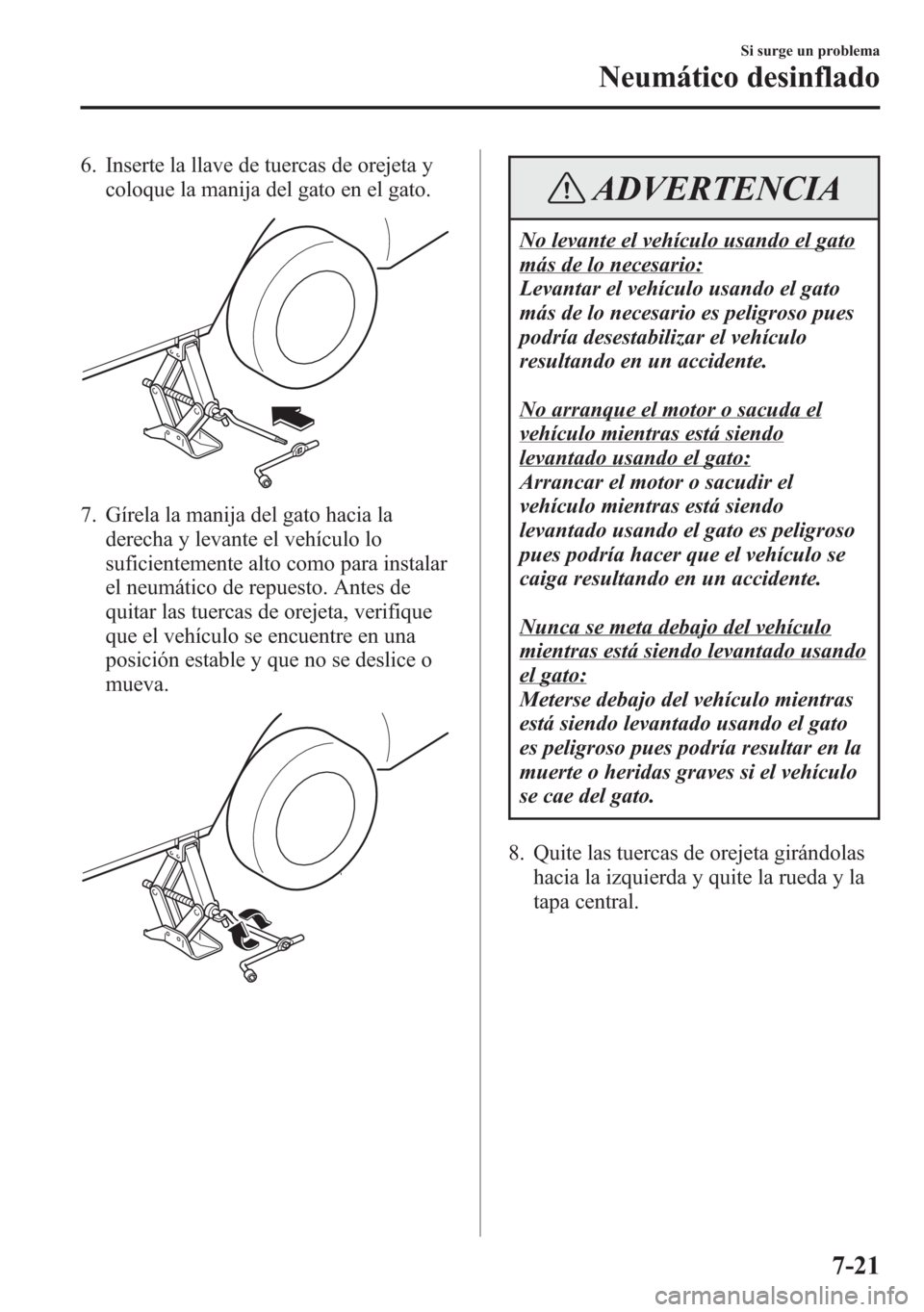

6. Inserte la llave de tuercas de orejeta y
coloque la manija del gato en el gato.
7. Gírela la manija del gato hacia la
derecha y levante el vehículo lo
suficientemente alto como para instalar
el neumático de repuesto. Antes de
quitar las tuercas de orejeta, verifique
que el vehículo se encuentre en una
posición estable y que no se deslice o
mueva.
ADVERTENCIA
No levante el vehículo usando el gato
más de lo necesario:
Levantar el vehículo usando el gato
más de lo necesario es peligroso pues
podría desestabilizar el vehículo
resultando en un accidente.
No arranque el motor o sacuda el
vehículo mientras está siendo
levantado usando el gato:
Arrancar el motor o sacudir el
vehículo mientras está siendo
levantado usando el gato es peligroso
pues podría hacer que el vehículo se
caiga resultando en un accidente.
Nunca se meta debajo del vehículo
mientras está siendo levantado usando
el gato:
Meterse debajo del vehículo mientras
está siendo levantado usando el gato
es peligroso pues podría resultar en la
muerte o heridas graves si el vehículo
se cae del gato.
8. Quite las tuercas de orejeta girándolas
hacia la izquierda y quite la rueda y la
tapa central.
Si surge un problema
Neumático desinflado
7-21

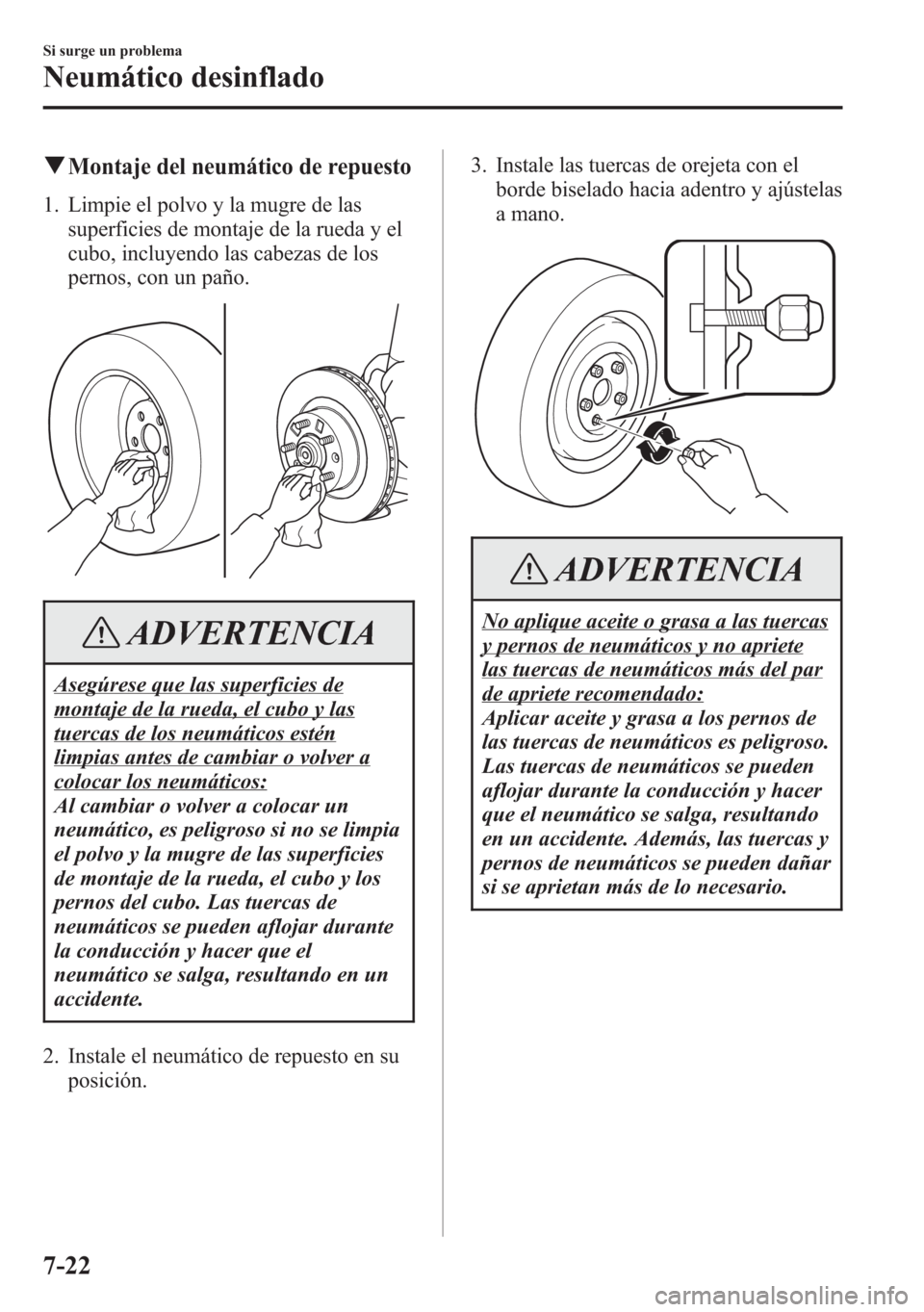

qMontaje del neumático de repuesto
1. Limpie el polvo y la mugre de las
superficies de montaje de la rueda y el
cubo, incluyendo las cabezas de los
pernos, con un paño.
ADVERTENCIA
Asegúrese que las superficies de
montaje de la rueda, el cubo y las
tuercas de los neumáticos estén
limpias antes de cambiar o volver a
colocar los neumáticos:
Al cambiar o volver a colocar un
neumático, es peligroso si no se limpia
el polvo y la mugre de las superficies
de montaje de la rueda, el cubo y los
pernos del cubo. Las tuercas de
neumáticos se pueden aflojar durante
la conducción y hacer que el
neumático se salga, resultando en un
accidente.
2. Instale el neumático de repuesto en su
posición.3. Instale las tuercas de orejeta con el
borde biselado hacia adentro y ajústelas
a mano.
ADVERTENCIA
No aplique aceite o grasa a las tuercas
y pernos de neumáticos y no apriete
las tuercas de neumáticos más del par
de apriete recomendado:
Aplicar aceite y grasa a los pernos de
las tuercas de neumáticos es peligroso.
Las tuercas de neumáticos se pueden
aflojar durante la conducción y hacer
que el neumático se salga, resultando
en un accidente. Además, las tuercas y
pernos de neumáticos se pueden dañar
si se aprietan más de lo necesario.
7-22
Si surge un problema
Neumático desinflado

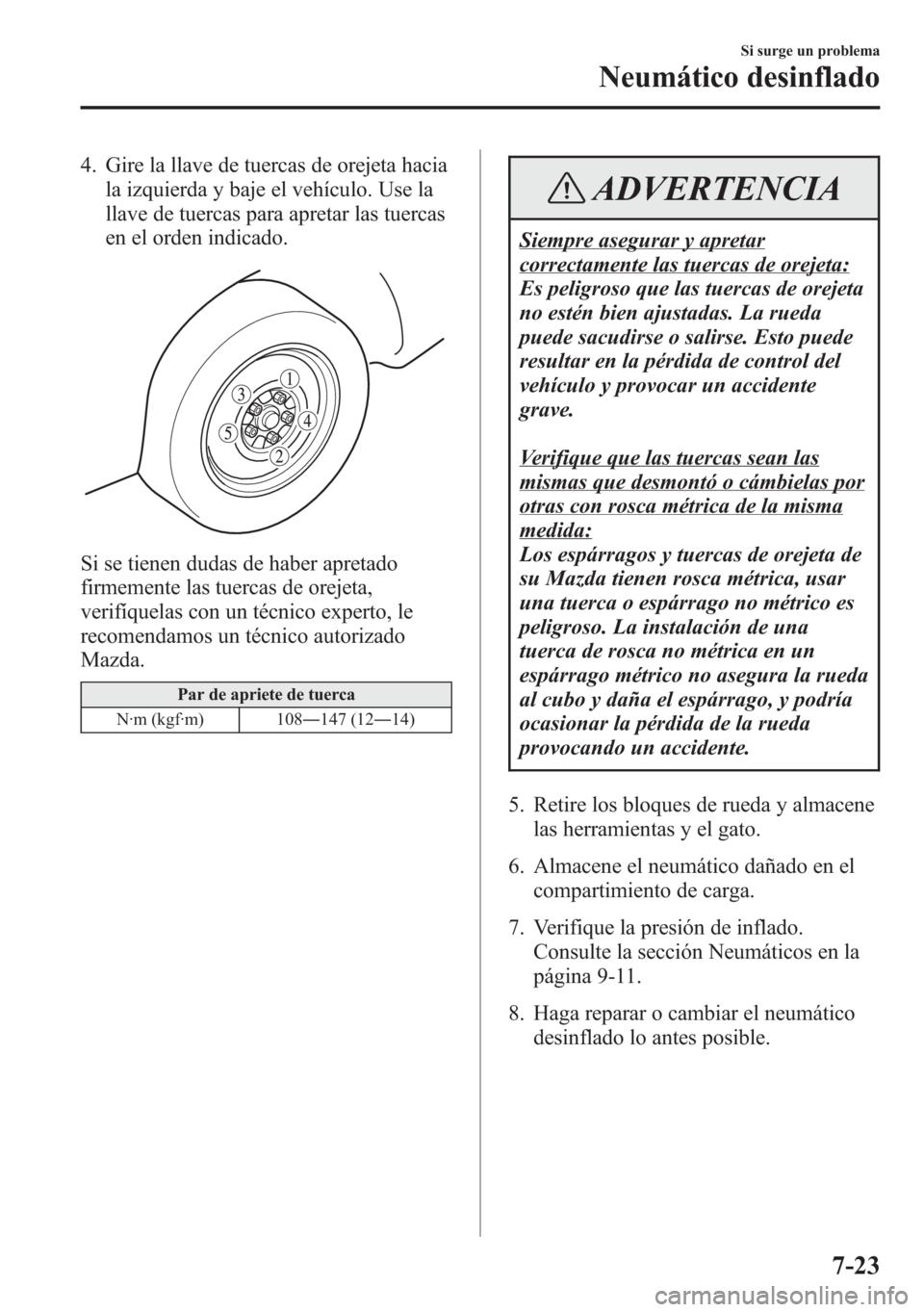

4. Gire la llave de tuercas de orejeta hacia
la izquierda y baje el vehículo. Use la
llave de tuercas para apretar las tuercas
en el orden indicado.
Si se tienen dudas de haber apretado
firmemente las tuercas de orejeta,
verifíquelas con un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Par de apriete de tuerca
N·m (kgf·m) 108―147 (12―14)
ADVERTENCIA
Siempre asegurar y apretar
correctamente las tuercas de orejeta:
Es peligroso que las tuercas de orejeta
no estén bien ajustadas. La rueda
puede sacudirse o salirse. Esto puede
resultar en la pérdida de control del
vehículo y provocar un accidente
grave.
Verifique que las tuercas sean las
mismas que desmontó o cámbielas por
otras con rosca métrica de la misma
medida:
Los espárragos y tuercas de orejeta de
su Mazda tienen rosca métrica, usar
una tuerca o espárrago no métrico es
peligroso. La instalación de una
tuerca de rosca no métrica en un
espárrago métrico no asegura la rueda
al cubo y daña el espárrago, y podría
ocasionar la pérdida de la rueda
provocando un accidente.
5. Retire los bloques de rueda y almacene
las herramientas y el gato.
6. Almacene el neumático dañado en el
compartimiento de carga.
7. Verifique la presión de inflado.
Consulte la sección Neumáticos en la
página 9-11.
8. Haga reparar o cambiar el neumático
desinflado lo antes posible.
Si surge un problema
Neumático desinflado
7-23

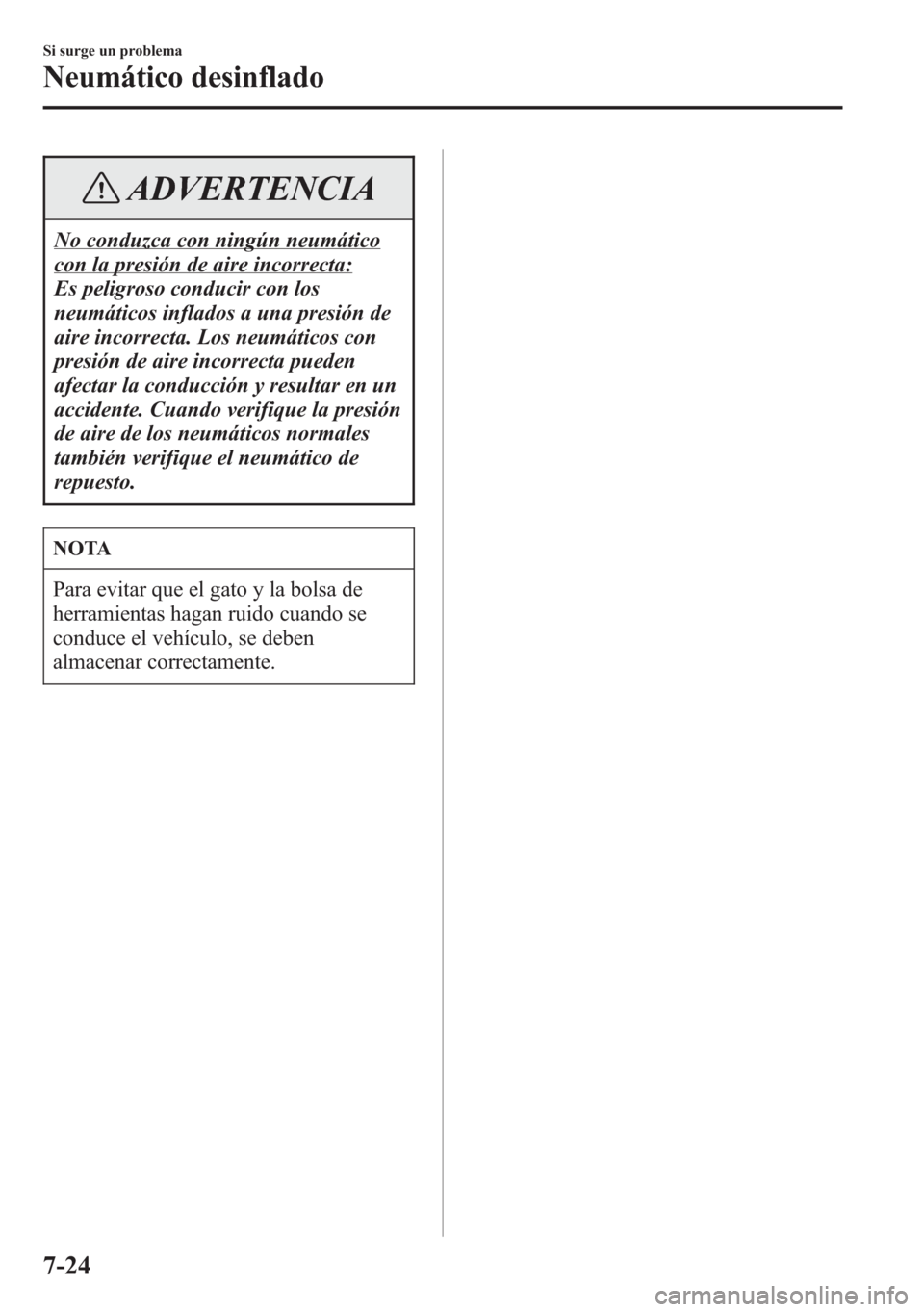

ADVERTENCIA
No conduzca con ningún neumático
con la presión de aire incorrecta:
Es peligroso conducir con los
neumáticos inflados a una presión de
aire incorrecta. Los neumáticos con
presión de aire incorrecta pueden
afectar la conducción y resultar en un
accidente. Cuando verifique la presión
de aire de los neumáticos normales
también verifique el neumático de
repuesto.
NOTA
Para evitar que el gato y la bolsa de
herramientas hagan ruido cuando se
conduce el vehículo, se deben
almacenar correctamente.
7-24
Si surge un problema
Neumático desinflado
