MAZDA MODEL 6 2016 Brukerhåndbok (in Norwegian)

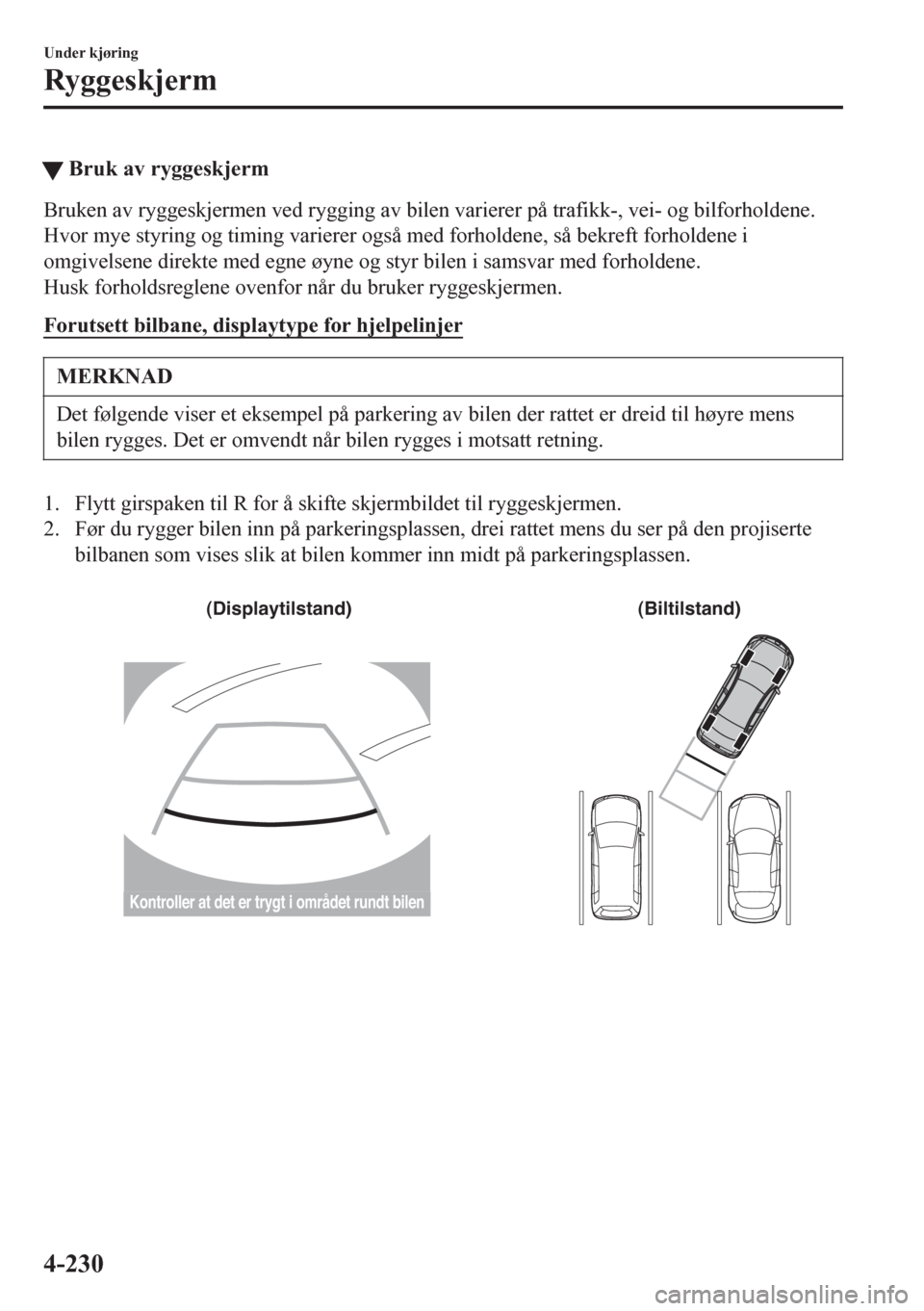

tBruk av ryggeskjerm
Bruken av ryggeskjermen ved rygging av bilen varierer på trafikk-, vei- og bilforholdene.
Hvor mye styring og timing varierer også med forholdene, så bekreft forholdene i
omgivelsene direkte med egne øyne og styr bilen i samsvar med forholdene.
Husk forholdsreglene ovenfor når du bruker ryggeskjermen.
Forutsett bilbane, displaytype for hjelpelinjer
MERKNAD
Det følgende viser et eksempel på parkering av bilen der rattet er dreid til høyre mens
bilen rygges. Det er omvendt når bilen rygges i motsatt retning.
1. Flytt girspaken til R for å skifte skjermbildet til ryggeskjermen.
2. Før du rygger bilen inn på parkeringsplassen, drei rattet mens du ser på den projiserte
bilbanen som vises slik at bilen kommer inn midt på parkeringsplassen.

(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
Under kjøring
Ryggeskjerm
4-230

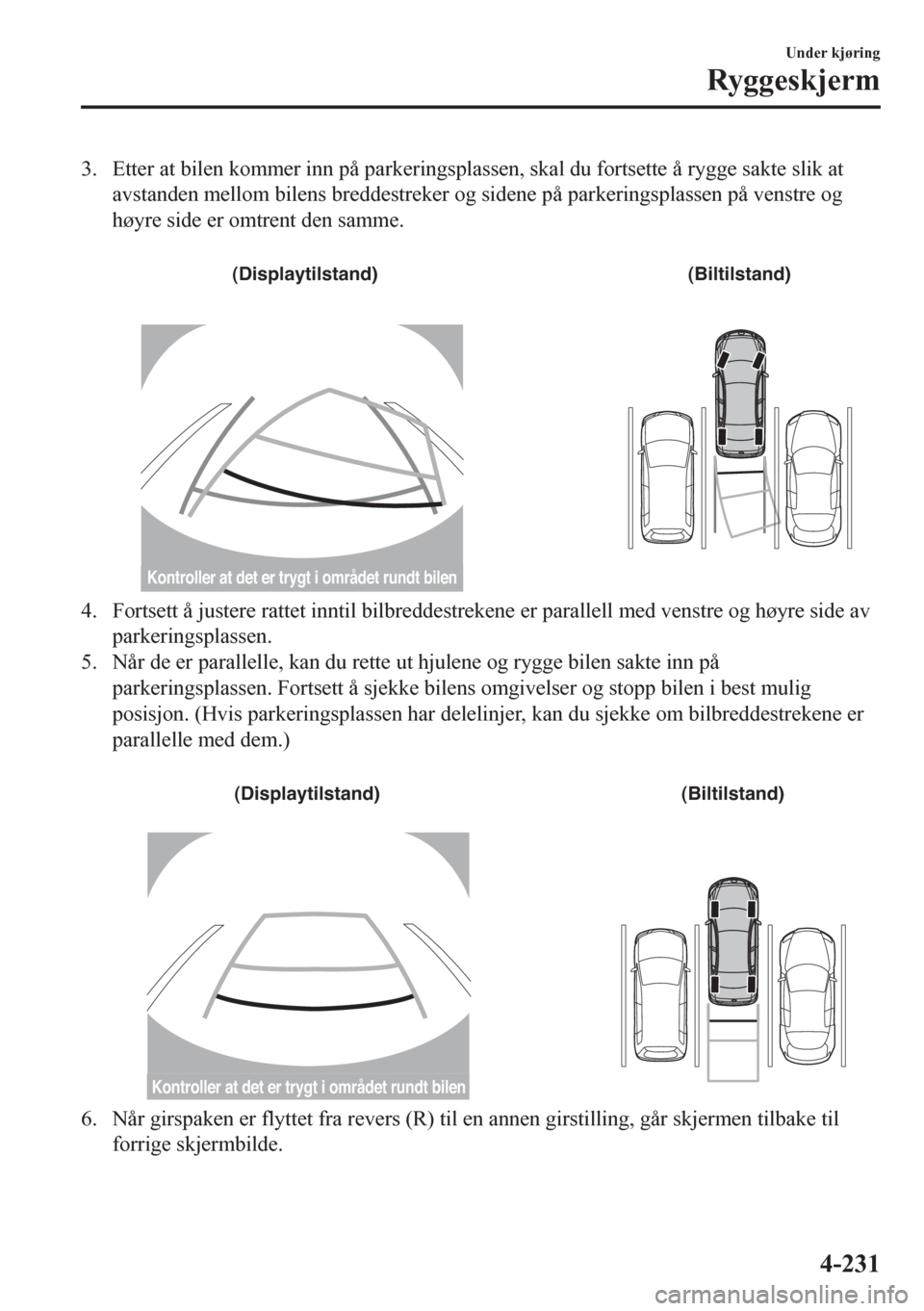

3. Etter at bilen kommer inn på parkeringsplassen, skal du fortsette å rygge sakte slik at
avstanden mellom bilens breddestreker og sidene på parkeringsplassen på venstre og
høyre side er omtrent den samme.

(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
4. Fortsett å justere rattet inntil bilbreddestrekene er parallell med venstre og høyre side av
parkeringsplassen.
5. Når de er parallelle, kan du rette ut hjulene og rygge bilen sakte inn på
parkeringsplassen. Fortsett å sjekke bilens omgivelser og stopp bilen i best mulig
posisjon. (Hvis parkeringsplassen har delelinjer, kan du sjekke om bilbreddestrekene er
parallelle med dem.)

(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
6. Når girspaken er flyttet fra revers (R) til en annen girstilling, går skjermen tilbake til
forrige skjermbilde.
Under kjøring
Ryggeskjerm
4-231

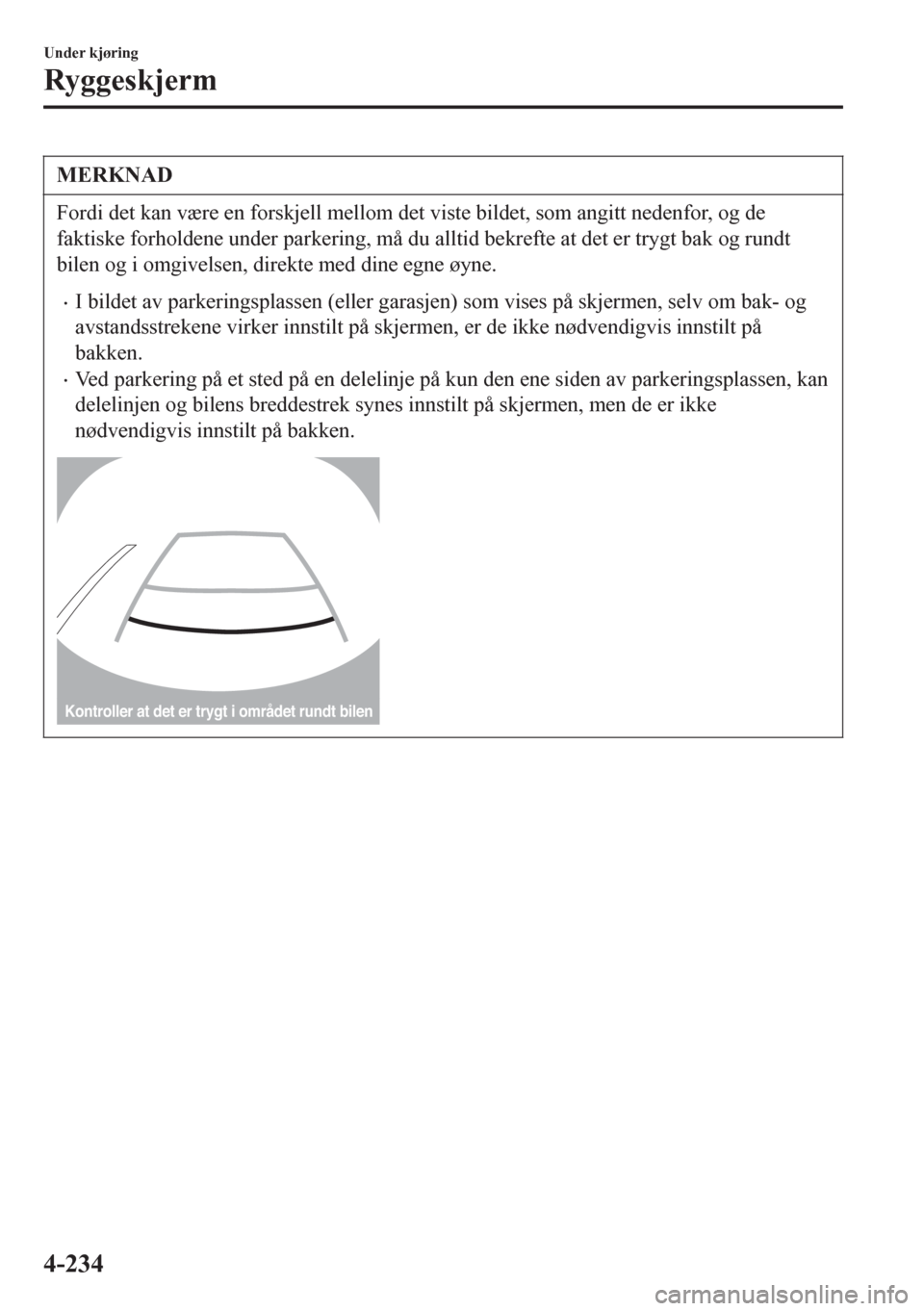

MERKNAD
Fordi det kan være en forskjell mellom det viste bildet, som angitt nedenfor, og de
faktiske forholdene under parkering, må du alltid bekrefte at det er trygt bak og rundt
bilen og i omgivelsen, direkte med dine egne øyne.
•I bildet av parkeringsplassen (eller garasjen) som vises på skjermen, selv om bak- og
avstandsstrekene virker innstilt på skjermen, er de ikke nødvendigvis innstilt på
bakken.
•Ved parkering på et sted på en delelinje på kun den ene siden av parkeringsplassen, kan
delelinjen og bilens breddestrek synes innstilt på skjermen, men de er ikke
nødvendigvis innstilt på bakken.
Kontroller at det er trygt i området rundt bilen
Displaytype for hjelpelinjer
MERKNAD
Bilder som vises på skjermen fra ryggekameraet, er speilbilder.
1. Flytt girspaken til R for å skifte skjermbildet til ryggeskjermen.
Under kjøring
Ryggeskjerm
4-232

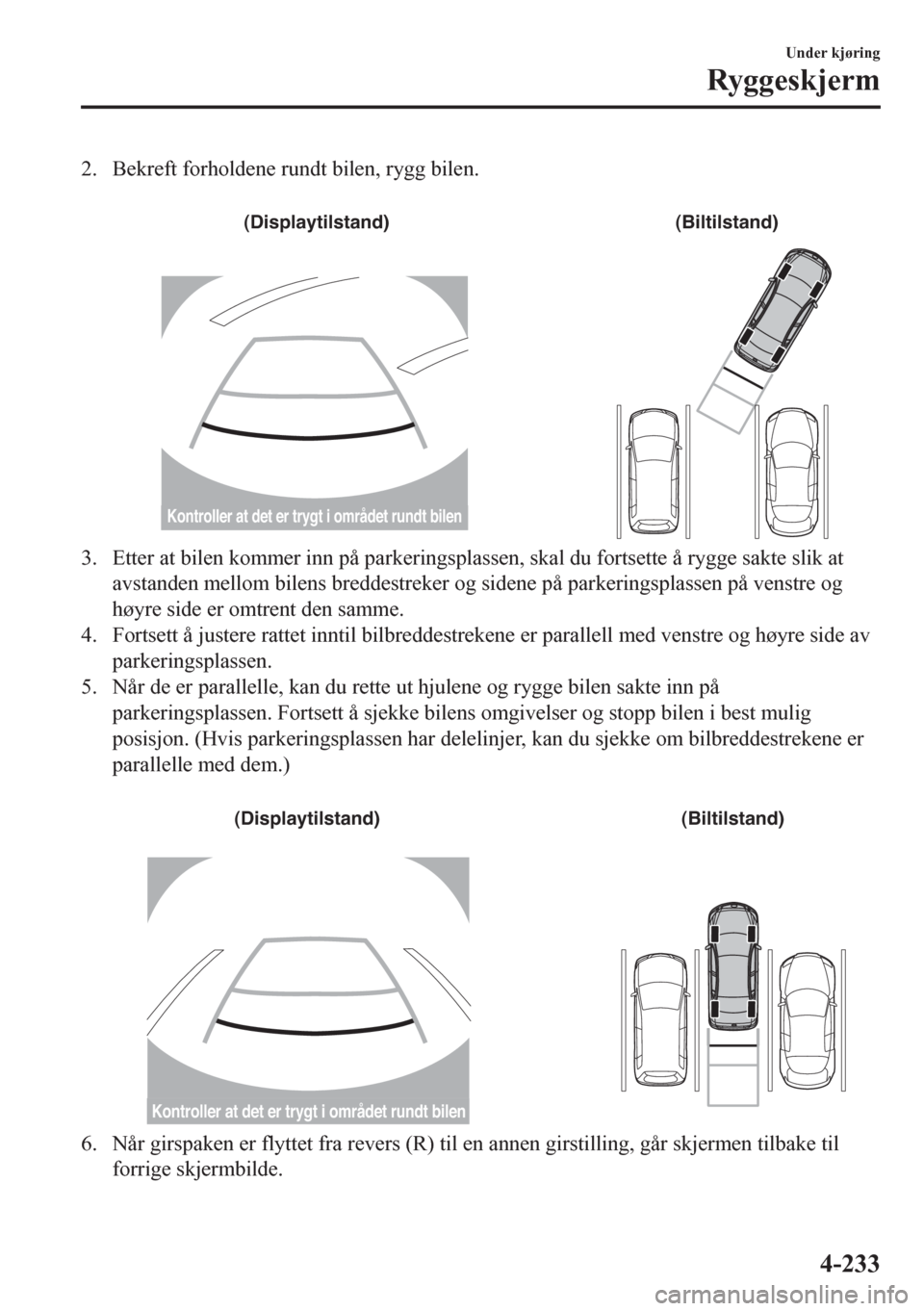

2. Bekreft forholdene rundt bilen, rygg bilen.

(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
3. Etter at bilen kommer inn på parkeringsplassen, skal du fortsette å rygge sakte slik at
avstanden mellom bilens breddestreker og sidene på parkeringsplassen på venstre og
høyre side er omtrent den samme.
4. Fortsett å justere rattet inntil bilbreddestrekene er parallell med venstre og høyre side av
parkeringsplassen.
5. Når de er parallelle, kan du rette ut hjulene og rygge bilen sakte inn på
parkeringsplassen. Fortsett å sjekke bilens omgivelser og stopp bilen i best mulig
posisjon. (Hvis parkeringsplassen har delelinjer, kan du sjekke om bilbreddestrekene er
parallelle med dem.)

(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
6. Når girspaken er flyttet fra revers (R) til en annen girstilling, går skjermen tilbake til
forrige skjermbilde.
Under kjøring
Ryggeskjerm
4-233

MERKNAD
Fordi det kan være en forskjell mellom det viste bildet, som angitt nedenfor, og de
faktiske forholdene under parkering, må du alltid bekrefte at det er trygt bak og rundt
bilen og i omgivelsen, direkte med dine egne øyne.
•I bildet av parkeringsplassen (eller garasjen) som vises på skjermen, selv om bak- og
avstandsstrekene virker innstilt på skjermen, er de ikke nødvendigvis innstilt på
bakken.
•Ved parkering på et sted på en delelinje på kun den ene siden av parkeringsplassen, kan
delelinjen og bilens breddestrek synes innstilt på skjermen, men de er ikke
nødvendigvis innstilt på bakken.
Kontroller at det er trygt i området rundt bilen
Under kjøring
Ryggeskjerm
4-234

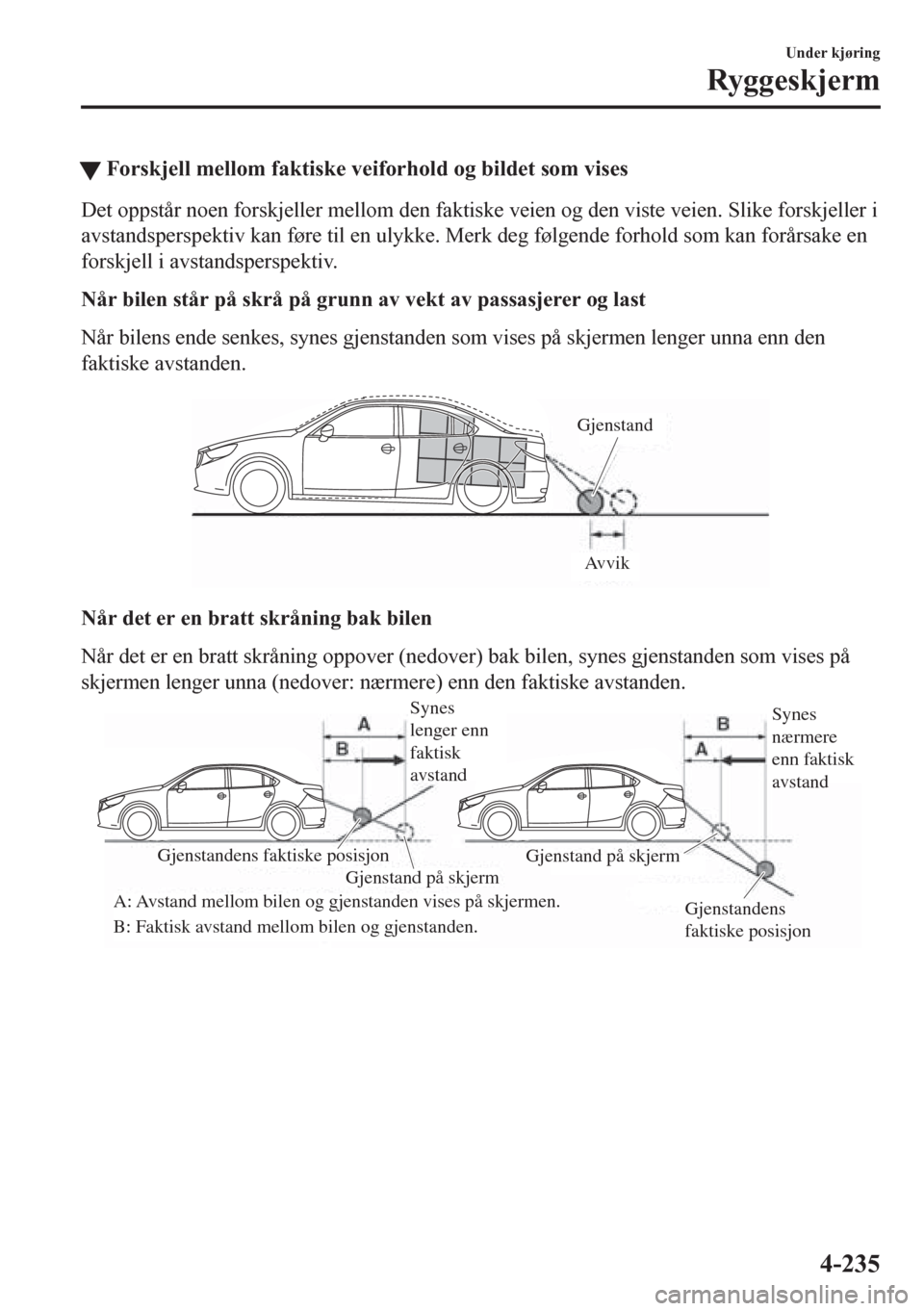

tForskjell mellom faktiske veiforhold og bildet som vises
Det oppstår noen forskjeller mellom den faktiske veien og den viste veien. Slike forskjeller i
avstandsperspektiv kan føre til en ulykke. Merk deg følgende forhold som kan forårsake en
forskjell i avstandsperspektiv.
Når bilen står på skrå på grunn av vekt av passasjerer og last
Når bilens ende senkes, synes gjenstanden som vises på skjermen lenger unna enn den
faktiske avstanden.
Avvik Gjenstand
Når det er en bratt skråning bak bilen
Når det er en bratt skråning oppover (nedover) bak bilen, synes gjenstanden som vises på
skjermen lenger unna (nedover: nærmere) enn den faktiske avstanden.
Synes
lenger enn
faktisk
avstandSynes
nærmere
enn faktisk
avstand
Gjenstandens
faktiske posisjon Gjenstandens faktiske posisjon
Gjenstand på skjerm
A: Avstand mellom bilen og gjenstanden vises på skjermen.
B: Faktisk avstand mellom bilen og gjenstanden.Gjenstand på skjerm
Under kjøring
Ryggeskjerm
4-235

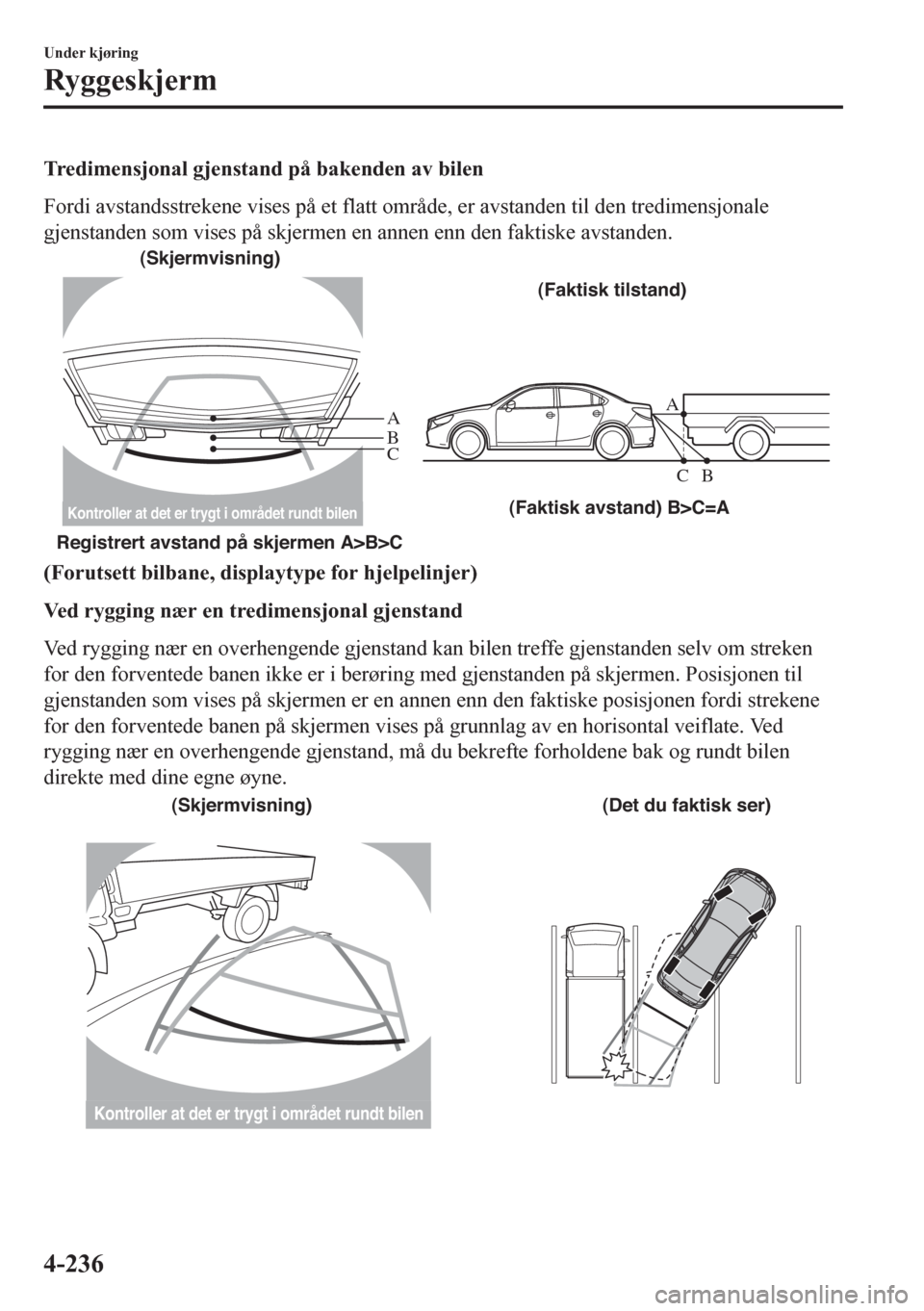

Tredimensjonal gjenstand på bakenden av bilen
Fordi avstandsstrekene vises på et flatt område, er avstanden til den tredimensjonale
gjenstanden som vises på skjermen en annen enn den faktiske avstanden.
A
A
C B
CB
(Faktisk avstand) B>C=A
Registrert avstand på skjermen A>B>C(Skjermvisning)
(Faktisk tilstand)
Kontroller at det er trygt i området rundt bilen
(Forutsett bilbane, displaytype for hjelpelinjer)
Ved rygging nær en tredimensjonal gjenstand
Ved rygging nær en overhengende gjenstand kan bilen treffe gjenstanden selv om streken
for den forventede banen ikke er i berøring med gjenstanden på skjermen. Posisjonen til
gjenstanden som vises på skjermen er en annen enn den faktiske posisjonen fordi strekene
for den forventede banen på skjermen vises på grunnlag av en horisontal veiflate. Ved
rygging nær en overhengende gjenstand, må du bekrefte forholdene bak og rundt bilen
direkte med dine egne øyne.
(Skjermvisning) (Det du faktisk ser)
Kontroller at det er trygt i området rundt bilen
Under kjøring
Ryggeskjerm
4-236

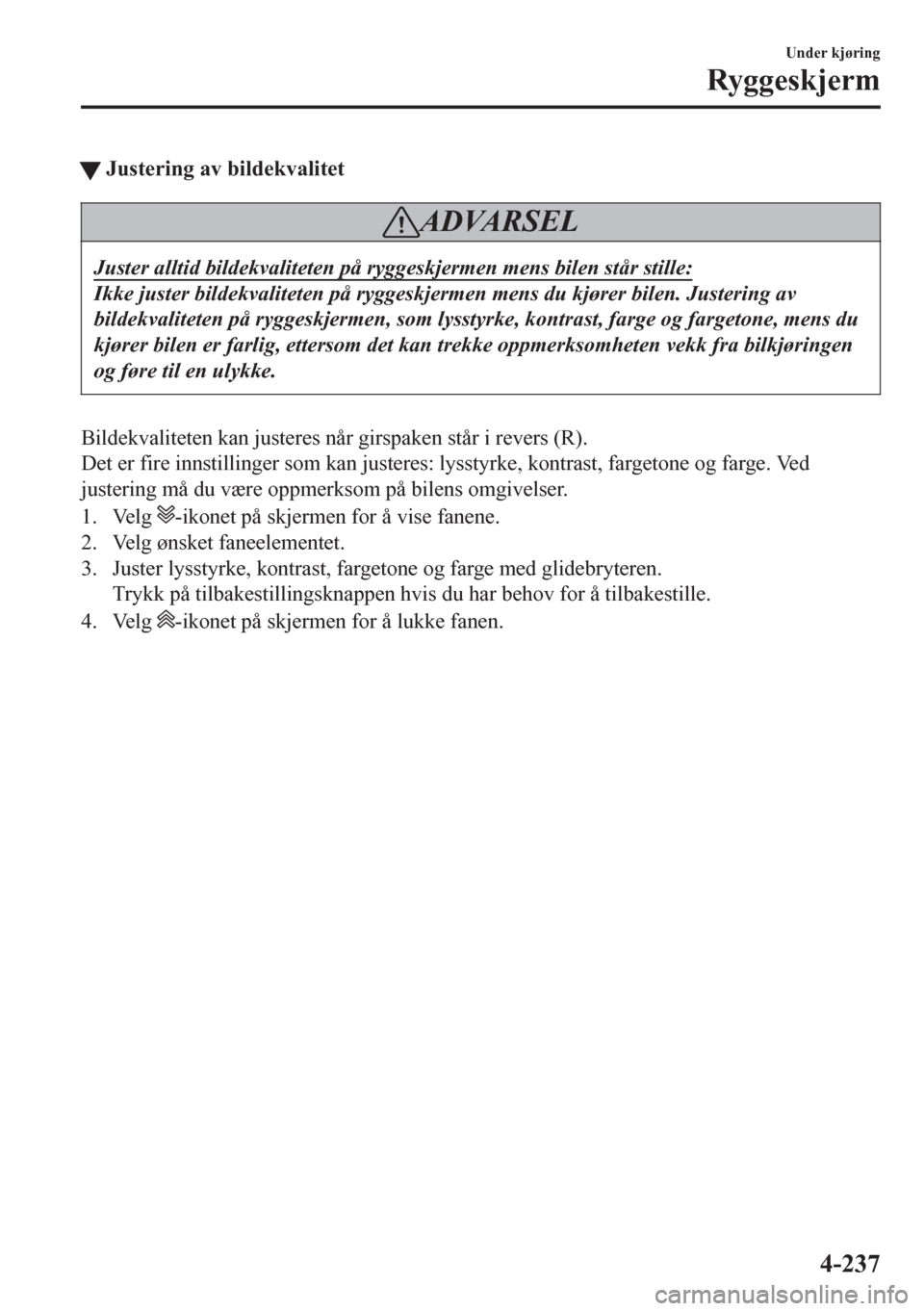

tJustering av bildekvalitet
ADVARSEL
Juster alltid bildekvaliteten på ryggeskjermen mens bilen står stille:
Ikke juster bildekvaliteten på ryggeskjermen mens du kjører bilen. Justering av
bildekvaliteten på ryggeskjermen, som lysstyrke, kontrast, farge og fargetone, mens du
kjører bilen er farlig, ettersom det kan trekke oppmerksomheten vekk fra bilkjøringen
og føre til en ulykke.
Bildekvaliteten kan justeres når girspaken står i revers (R).
Det er fire innstillinger som kan justeres: lysstyrke, kontrast, fargetone og farge. Ved
justering må du være oppmerksom på bilens omgivelser.
1. Velg
-ikonet på skjermen for å vise fanene.
2. Velg ønsket faneelementet.
3. Juster lysstyrke, kontrast, fargetone og farge med glidebryteren.
Trykk på tilbakestillingsknappen hvis du har behov for å tilbakestille.
4. Velg
-ikonet på skjermen for å lukke fanen.
Under kjøring
Ryggeskjerm
4-237

Parkeringssensorsystem*
Parkeringssensorsystemet bruker ultrasoniske sensorer til å registrere hindringer rundt bilen
ved parkering i en garasje eller under parallellparkering når bilen kjøres i en hastighet på
omtrent 10 km/t eller mindre. Systemet er utstyrt med en hjelpeenhet som varsler føreren
med en pipelyd og indikasjon av registrert hindring, om den omtrentlige avstanden fra bilen
til hindringen
*.

Fremre sensor
Fremre hjørnesensorBakre sensor
Bakre hjørnesensor
Fremre sensor
Fremre hjørnesensorBakre sensor
Bakre hjørnesensor
Sedan
Stasjonsvogn
Under kjøring
Parkeringssensorsystem
4-238*Noen modeller.

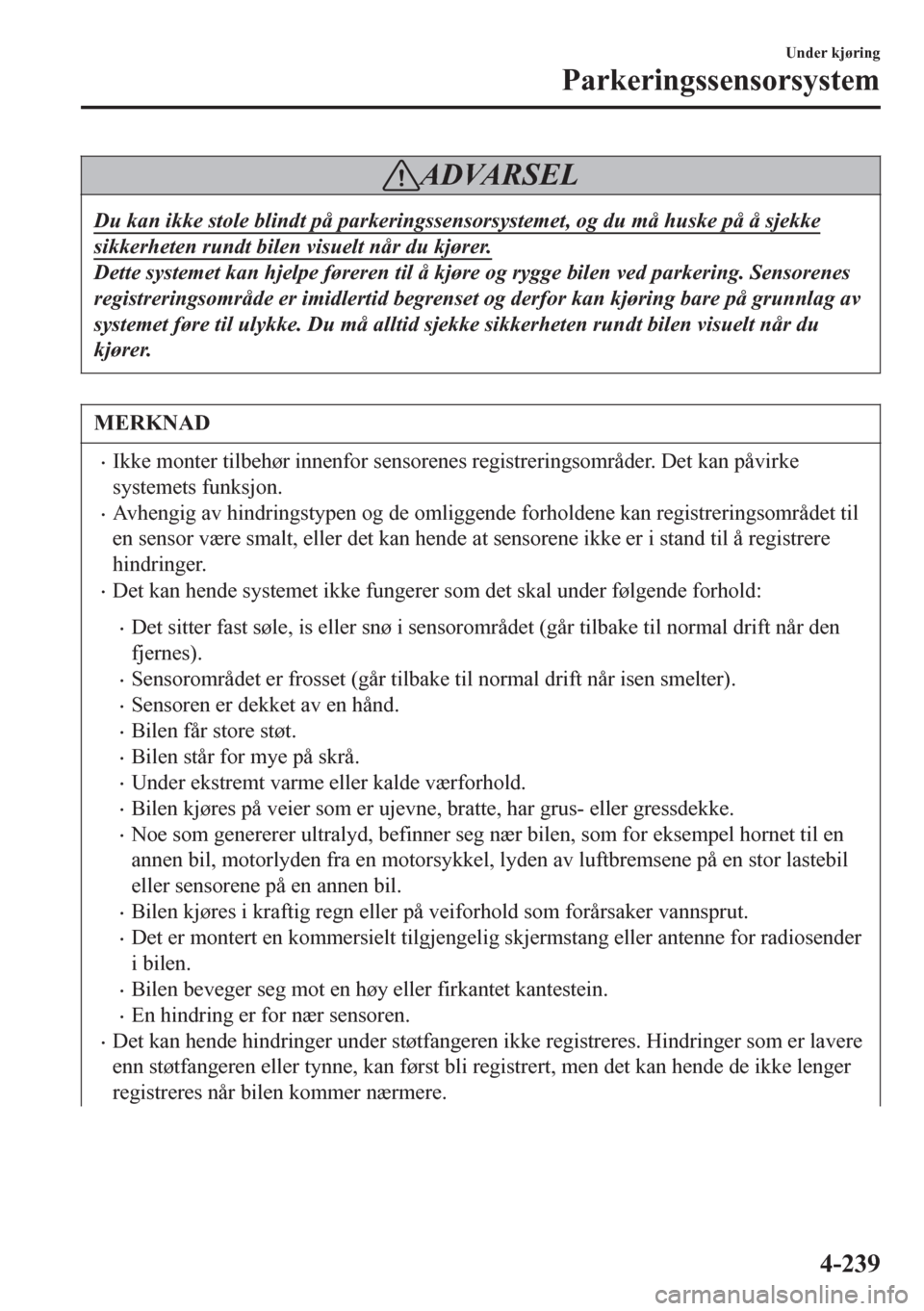

ADVARSEL
Du kan ikke stole blindt på parkeringssensorsystemet, og du må huske på å sjekke
sikkerheten rundt bilen visuelt når du kjører.
Dette systemet kan hjelpe føreren til å kjøre og rygge bilen ved parkering. Sensorenes
registreringsområde er imidlertid begrenset og derfor kan kjøring bare på grunnlag av
systemet føre til ulykke. Du må alltid sjekke sikkerheten rundt bilen visuelt når du
kjører.
MERKNAD
•Ikke monter tilbehør innenfor sensorenes registreringsområder. Det kan påvirke
systemets funksjon.
•Avhengig av hindringstypen og de omliggende forholdene kan registreringsområdet til
en sensor være smalt, eller det kan hende at sensorene ikke er i stand til å registrere
hindringer.
•Det kan hende systemet ikke fungerer som det skal under følgende forhold:
•Det sitter fast søle, is eller snø i sensorområdet (går tilbake til normal drift når den
fjernes).
•Sensorområdet er frosset (går tilbake til normal drift når isen smelter).
•Sensoren er dekket av en hånd.
•Bilen får store støt.
•Bilen står for mye på skrå.
•Under ekstremt varme eller kalde værforhold.
•Bilen kjøres på veier som er ujevne, bratte, har grus- eller gressdekke.
•Noe som genererer ultralyd, befinner seg nær bilen, som for eksempel hornet til en
annen bil, motorlyden fra en motorsykkel, lyden av luftbremsene på en stor lastebil
eller sensorene på en annen bil.
•Bilen kjøres i kraftig regn eller på veiforhold som forårsaker vannsprut.
•Det er montert en kommersielt tilgjengelig skjermstang eller antenne for radiosender
i bilen.
•Bilen beveger seg mot en høy eller firkantet kantestein.
•En hindring er for nær sensoren.
•Det kan hende hindringer under støtfangeren ikke registreres. Hindringer som er lavere
enn støtfangeren eller tynne, kan først bli registrert, men det kan hende de ikke lenger
registreres når bilen kommer nærmere.
Under kjøring
Parkeringssensorsystem
4-239
