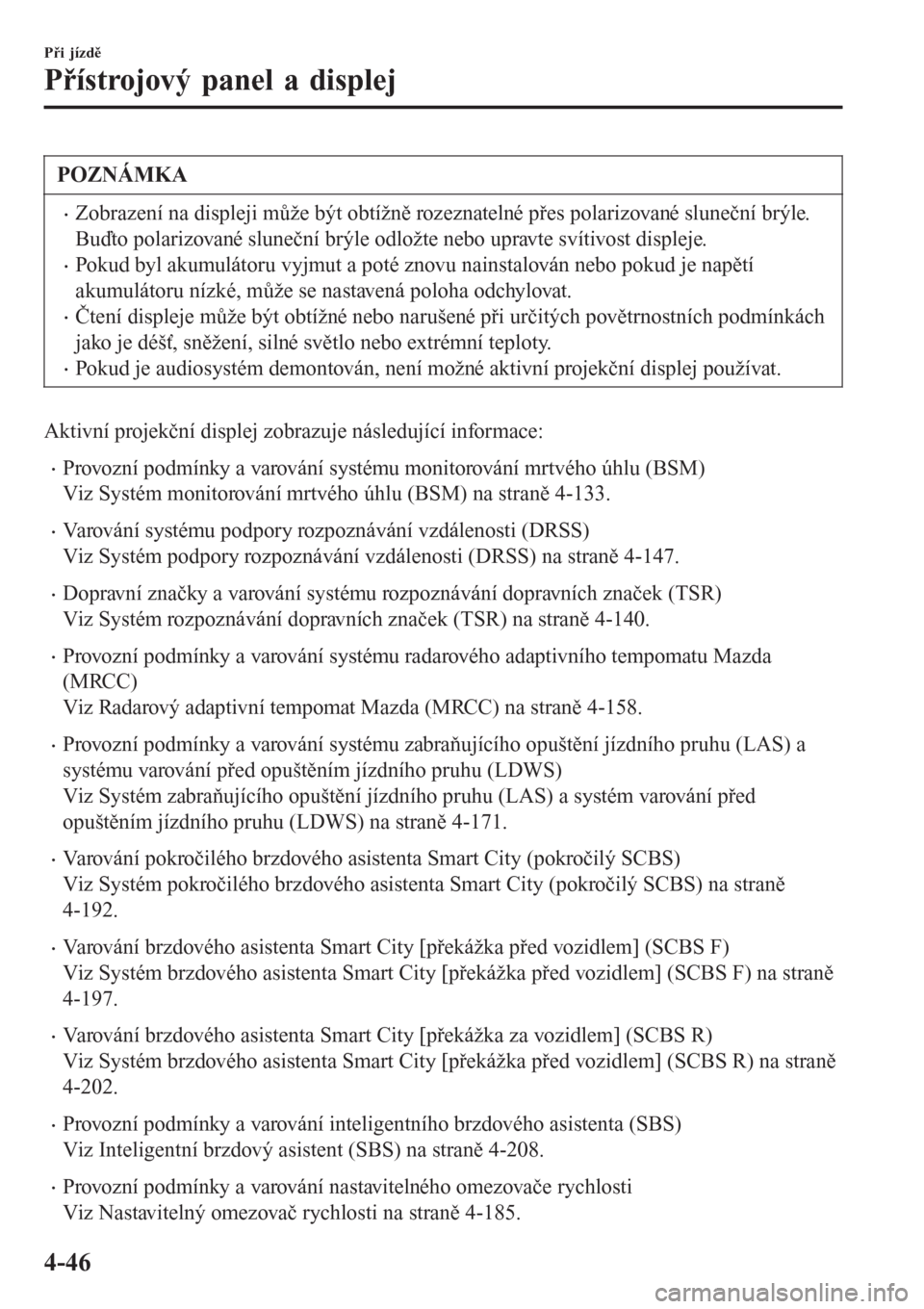

POZNÁMKA
•Zobrazení na displeji může být obtížně rozeznatelné přes polarizované sluneční brýle.
Buďto polarizované sluneční brýle odložte nebo upravte svítivost displeje.
•Pokud byl akumulátoru vyjmut a poté znovu nainstalován nebo pokud je napětí
akumulátoru nízké, může se nastavená poloha odchylovat.
•Čtení displeje může být obtížné nebo narušené při určitých povětrnostních podmínkách
jako je déšť, sněžení, silné světlo nebo extrémní teploty.
•Pokud je audiosystém demontován, není možné aktivní projekční displej používat.
Aktivní projekční displej zobrazuje následující informace:
•Provozní podmínky a varování systému monitorování mrtvého úhlu (BSM)
Viz Systém monitorování mrtvého úhlu (BSM) na straně 4-133.
•Varování systému podpory rozpoznávání vzdálenosti (DRSS)
Viz Systém podpory rozpoznávání vzdálenosti (DRSS) na straně 4-147.
•Dopravní značky a varování systému rozpoznávání dopravních značek (TSR)
Viz Systém rozpoznávání dopravních značek (TSR) na straně 4-140.
•Provozní podmínky a varování systému radarového adaptivního tempomatu Mazda
(MRCC)
Viz Radarový adaptivní tempomat Mazda (MRCC) na straně 4-158.
•Provozní podmínky a varování systému zabraňujícího opuštění jízdního pruhu (LAS) a
systému varování před opuštěním jízdního pruhu (LDWS)
Viz Systém zabraňujícího opuštění jízdního pruhu (LAS) a systém varování před
opuštěním jízdního pruhu (LDWS) na straně 4-171.
•Varování pokročilého brzdového asistenta Smart City (pokročilý SCBS)
Viz Systém pokročilého brzdového asistenta Smart City (pokročilý SCBS) na straně
4-192.
•Varování brzdového asistenta Smart City [překážka před vozidlem] (SCBS F)
Viz Systém brzdového asistenta Smart City [překážka před vozidlem] (SCBS F) na straně
4-197.
•Varování brzdového asistenta Smart City [překážka za vozidlem] (SCBS R)
Viz Systém brzdového asistenta Smart City [překážka před vozidlem] (SCBS R) na straně
4-202.
•Provozní podmínky a varování inteligentního brzdového asistenta (SBS)
Viz Inteligentní brzdový asistent (SBS) na straně 4-208.
•Provozní podmínky a varování nastavitelného omezovače rychlosti
Viz Nastavitelný omezovač rychlosti na straně 4-185.
Při jízdě
Přístrojový panel a displej
4-46

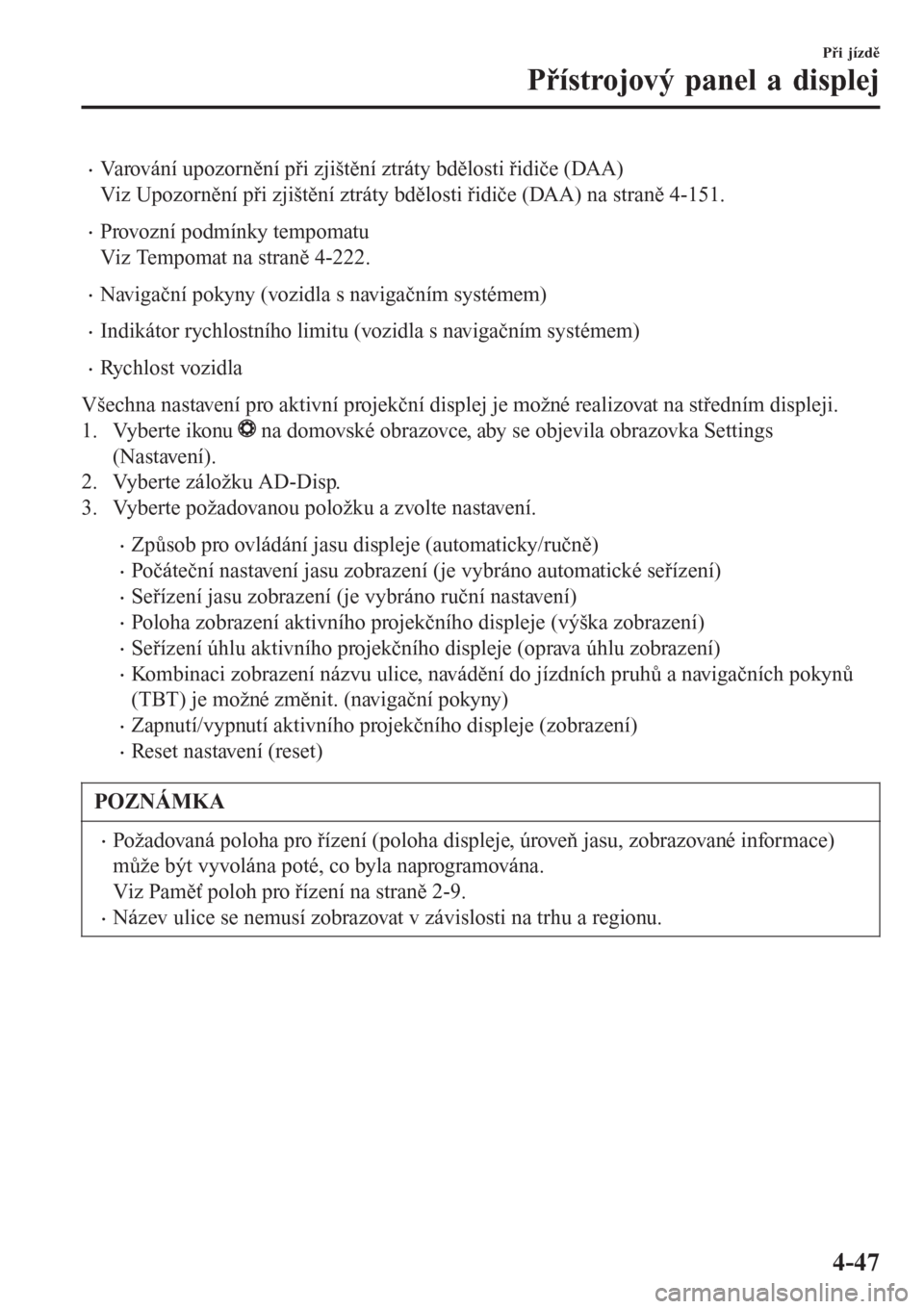

•Varování upozornění při zjištění ztráty bdělosti řidiče (DAA)
Viz Upozornění při zjištění ztráty bdělosti řidiče (DAA) na straně 4-151.
•Provozní podmínky tempomatu
Viz Tempomat na straně 4-222.
•Navigační pokyny (vozidla s navigačním systémem)
•Indikátor rychlostního limitu (vozidla s navigačním systémem)
•Ry c h l o s t v o z i d l a
Všechna nastavení pro aktivní projekční displej je možné realizovat na středním displeji.
1. Vyberte ikonu
na domovské obrazovce, aby se objevila obrazovka Settings
(Nastavení).
2. Vyberte záložku AD-Disp.
3. Vyberte požadovanou položku a zvolte nastavení.
•Způsob pro ovládání jasu displeje (automaticky/ručně)
•Počáteční nastavení jasu zobrazení (je vybráno automatické seřízení)
•Seřízení jasu zobrazení (je vybráno ruční nastavení)
•Poloha zobrazení aktivního projekčního displeje (výška zobrazení)
•Seřízení úhlu aktivního projekčního displeje (oprava úhlu zobrazení)
•Kombinaci zobrazení názvu ulice, navádění do jízdních pruhů a navigačních pokynů
(TBT) je možné změnit. (navigační pokyny)
•Zapnutí/vypnutí aktivního projekčního displeje (zobrazení)
•Reset nastavení (reset)
POZNÁMKA
•Požadovaná poloha pro řízení (poloha displeje, úroveň jasu, zobrazované informace)
může být vyvolána poté, co byla naprogramována.
Viz Paměť poloh pro řízení na straně 2-9.
•Název ulice se nemusí zobrazovat v závislosti na trhu a regionu.
Při jízdě
Přístrojový panel a displej
4-47

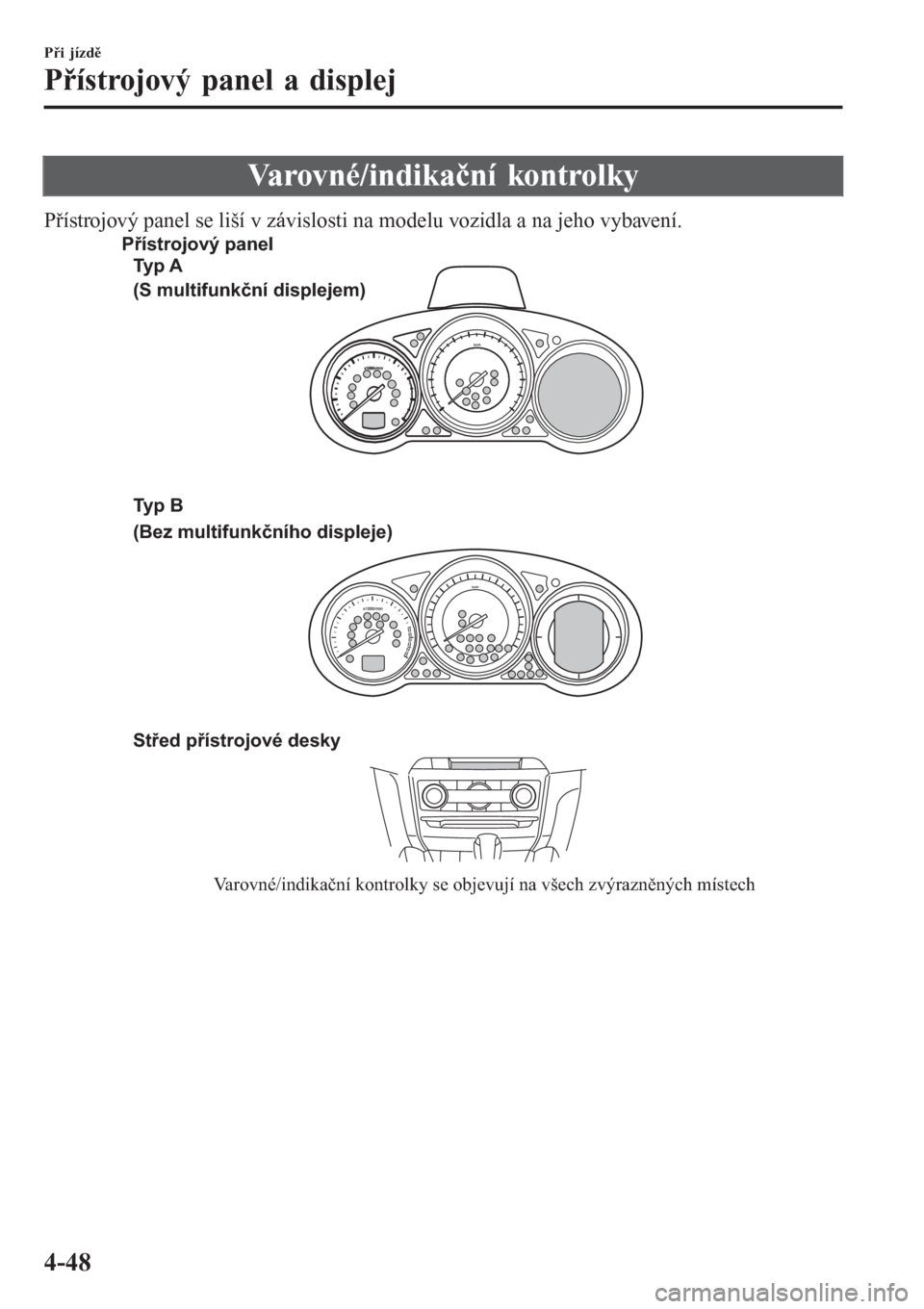

Varovné/indikační kontrolky
Přístrojový panel se liší v závislosti na modelu vozidla a na jeho vybavení.
Střed přístrojové desky
Varovné/indikační kontrolky se objevují na všech zvýrazněných místech Ty p A
(S multifunkční displejem)
(Bez multifunkčního displeje) Přístrojový panel
Ty p B
Při jízdě
Přístrojový panel a displej
4-48

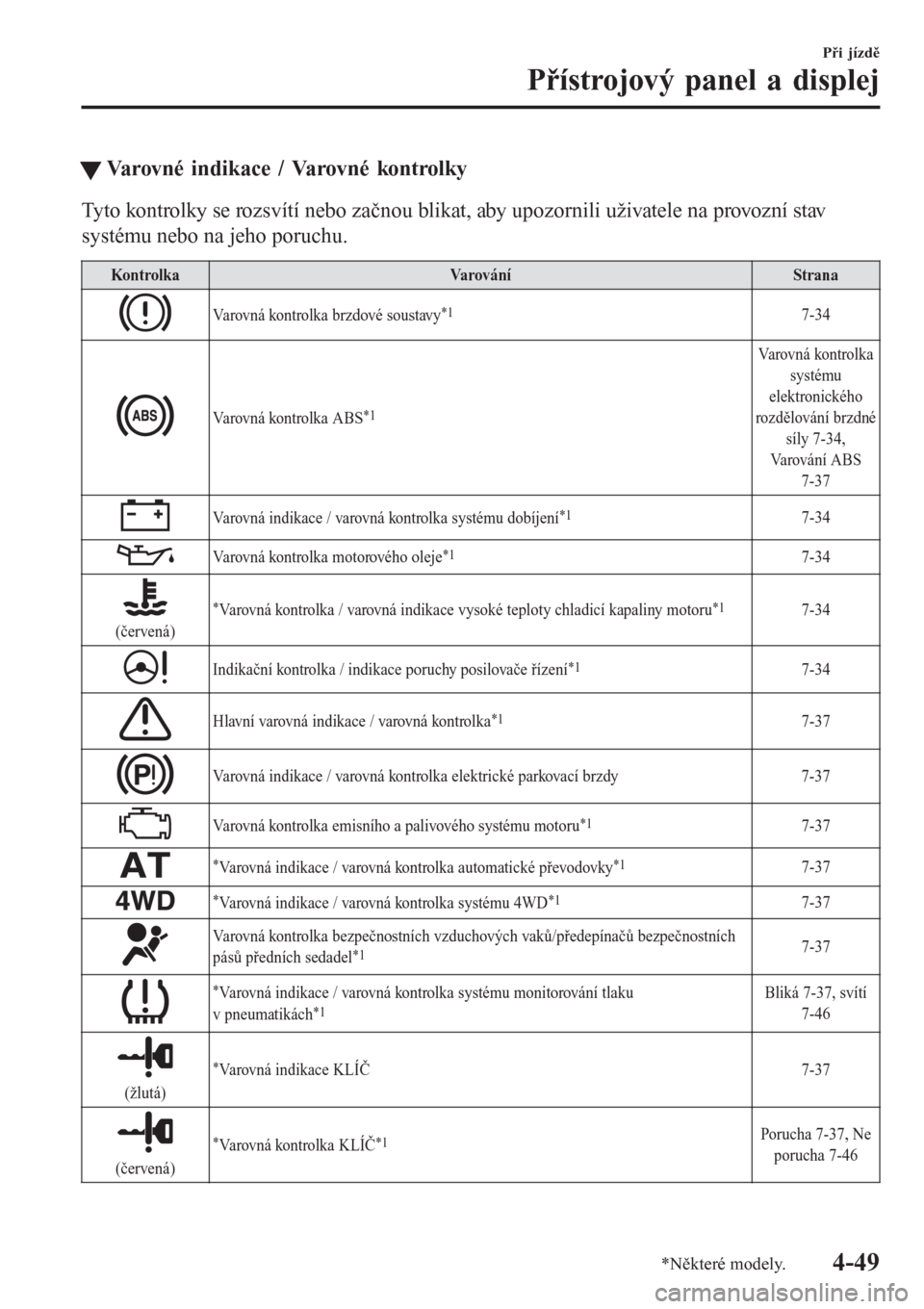

tVarovné indikace / Varovné kontrolky
Tyto kontrolky se rozsvítí nebo začnou blikat, aby upozornili uživatele na provozní stav
systému nebo na jeho poruchu.
Kontrolka Varování Strana
Varovná kontrolka brzdové soustavy*17-34
Varovná kontrolka ABS*1
Varovná kontrolka
systému
elektronického
rozdělování brzdné
síly 7-34,
Varování ABS
7-37
Varovná indikace / varovná kontrolka systému dobíjení*17-34
Varovná kontrolka motorového oleje*17-34
(červená)
*Varovná kontrolka / varovná indikace vysoké teploty chladicí kapaliny motoru*17-34
Indikační kontrolka / indikace poruchy posilovače řízení*17-34
Hlavní varovná indikace / varovná kontrolka*17-37
Varovná indikace / varovná kontrolka elektrické parkovací brzdy 7-37
Varovná kontrolka emisního a palivového systému motoru*17-37
*Varovná indikace / varovná kontrolka automatické převodovky*17-37
*Varovná indikace / varovná kontrolka systému 4WD*17-37
Varovná kontrolka bezpečnostních vzduchových vaků/předepínačů bezpečnostních
pásů předních sedadel*17-37
*Varovná indikace / varovná kontrolka systému monitorování tlaku
v pneumatikách*1Bliká 7-37, svítí
7-46
(žlutá)
*Varovná indikace KLÍČ 7-37
(červená)
*Varovná kontrolka KLÍČ*1Porucha 7-37, Ne
porucha 7-46
Při jízdě
Přístrojový panel a displej
*N
které modely.4-49

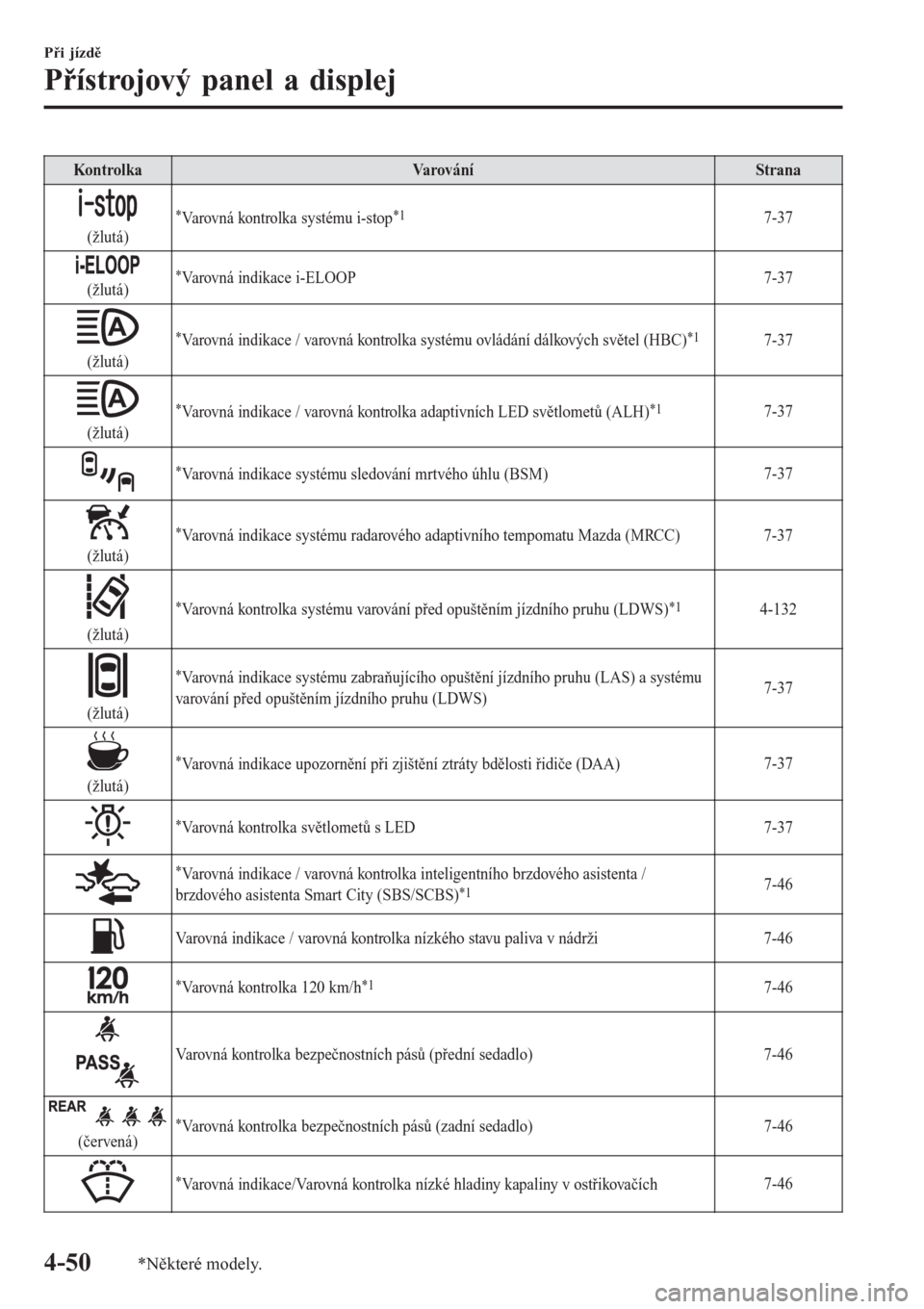

Kontrolka Varování Strana
(žlutá)
*Varovná kontrolka systému i-stop*17-37
(žlutá)*Varovná indikace i-ELOOP7-37
(žlutá)
*Varovná indikace / varovná kontrolka systému ovládání dálkových světel (HBC)*17-37
(žlutá)
*Varovná indikace / varovná kontrolka adaptivních LED světlometů (ALH)*17-37
*Varovná indikace systému sledování mrtvého úhlu (BSM)7-37
(žlutá)
*Varovná indikace systému radarového adaptivního tempomatu Mazda (MRCC) 7-37
(žlutá)
*Varovná kontrolka systému varování před opuštěním jízdního pruhu (LDWS)*14-132
(žlutá)
*Varovná indikace systému zabraňujícího opuštění jízdního pruhu (LAS) a systému
varování před opuštěním jízdního pruhu (LDWS)7-37
(žlutá)
*Varovná indikace upozornění při zjištění ztráty bdělosti řidiče (DAA)7-37
*Varovná kontrolka světlometů s LED7-37
*Varovná indikace / varovná kontrolka inteligentního brzdového asistenta /
brzdového asistenta Smart City (SBS/SCBS)*17-46
Varovná indikace / varovná kontrolka nízkého stavu paliva v nádrži 7-46
*Varovná kontrolka 120 km/h*17-46
Varovná kontrolka bezpečnostních pásů (přední sedadlo) 7-46
(červená)*Varovná kontrolka bezpečnostních pásů (zadní sedadlo)7-46
*Varovná indikace/Varovná kontrolka nízké hladiny kapaliny v ostřikovačích7-46
Při jízdě
Přístrojový panel a displej
4-50*N
které modely.

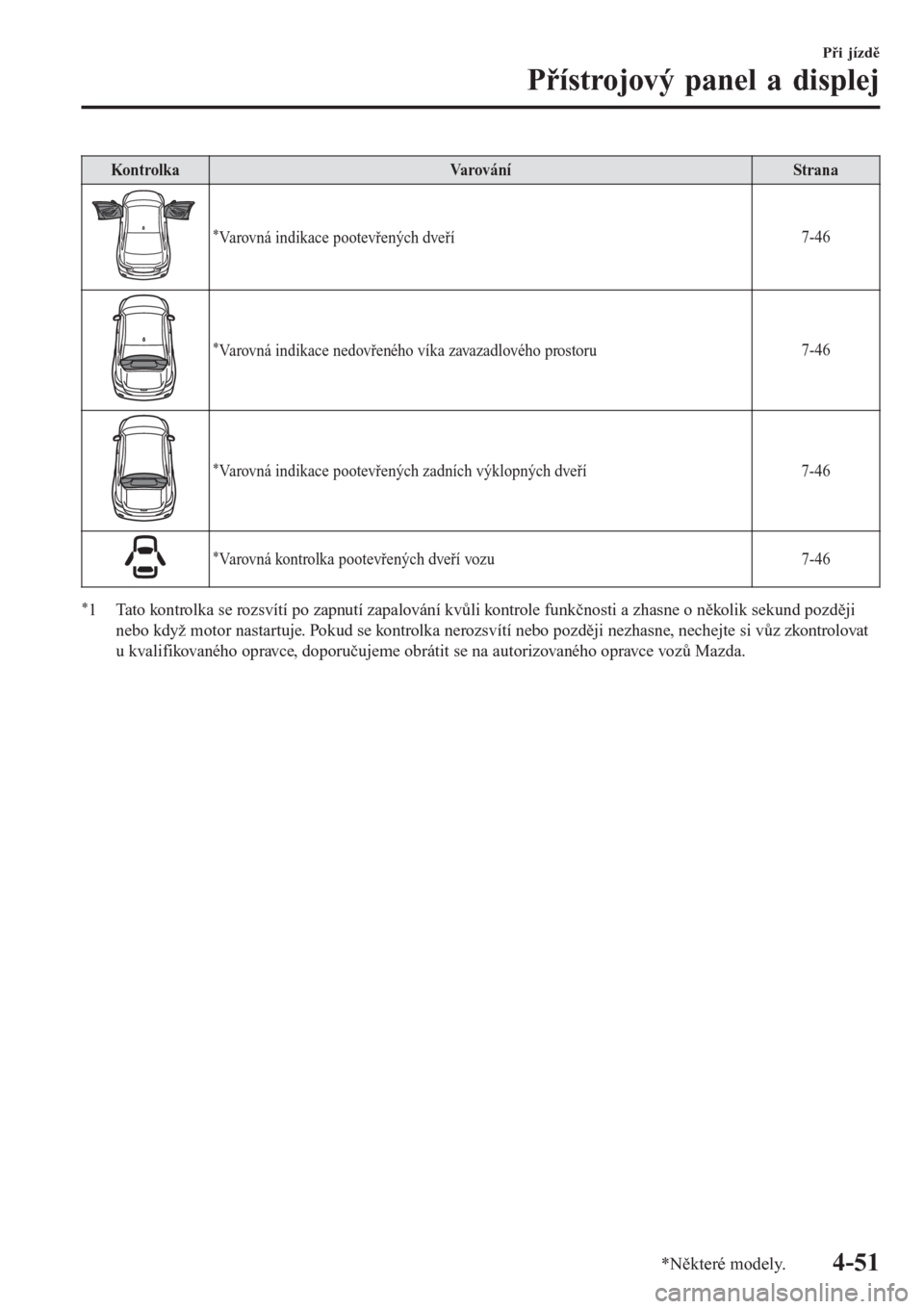

Kontrolka Varování Strana
*Varovná indikace pootevřených dveří7-46
*Varovná indikace nedovřeného víka zavazadlového prostoru7-46
*Varovná indikace pootevřených zadních výklopných dveří 7-46
*Varovná kontrolka pootevřených dveří vozu7-46
*1 Tato kontrolka se rozsvítí po zapnutí zapalování kvůli kontrole funkčnosti a zhasne o několik sekund později
nebo když motor nastartuje. Pokud se kontrolka nerozsvítí nebo později nezhasne, nechejte si vůz zkontrolovat
u kvalifikovaného opravce, doporučujeme obrátit se na autorizovaného opravce vozů Mazda.
Při jízdě
Přístrojový panel a displej
*N
které modely.4-51

tIndikace / Indikační kontrolky
Tyto kontrolky se rozsvítí nebo začnou blikat, aby upozornili uživatele na provozní stav
systému nebo na jeho poruchu.
Kontrolka Indikace Strana
(zelená)*Indikační kontrolka bezpečnostních pásů (zadní sedadlo) 2-23
*Kontrolka deaktivace bezpečnostního vzduchového vaku
spolujezdce na předním sedadle*12-52
Indikační kontrolka zabezpečení vozu*13-52
(bílá/zelená)Indikace / indikační kontrolka KLÍČ 4-6
*Upozornění na rychlost vozidla 4-44
Indikace / indikační kontrolka servisu*14-55
*Indikační kontrolka žhavení*14-55
*Indikace / indikační kontrolka filtru pevných částic pro
vznětové motory*14-231
(modrá)
*Indikační kontrolka nízké teploty chladicí kapaliny motoru 4-55
Indikátor polohy páky voliče 4-62
Indikace / indikační kontrolka rozsvíceného osvětlení vozu 4-72
Indikační kontrolka dálkových světelDálková - tlumená světla 4-76,
Světelná houkačka 4-76
Indikační kontrolky ukazatelů směru / varovná funkce
směrových světelSignalizace změny jízdního pruhu
4-81, Varovné blikače 4-90
*Indikační kontrolka předních mlhových světel4-79
*Indikační kontrolka zadního mlhového světla4-80
Indikace / Indikační kontrolka elektrické parkovací brzdy*1*27-37
*Indikační kontrolka požadavku sešlápnutí pedálu brzdy 4-92
Při jízdě
Přístrojový panel a displej
4-52*N
které modely.

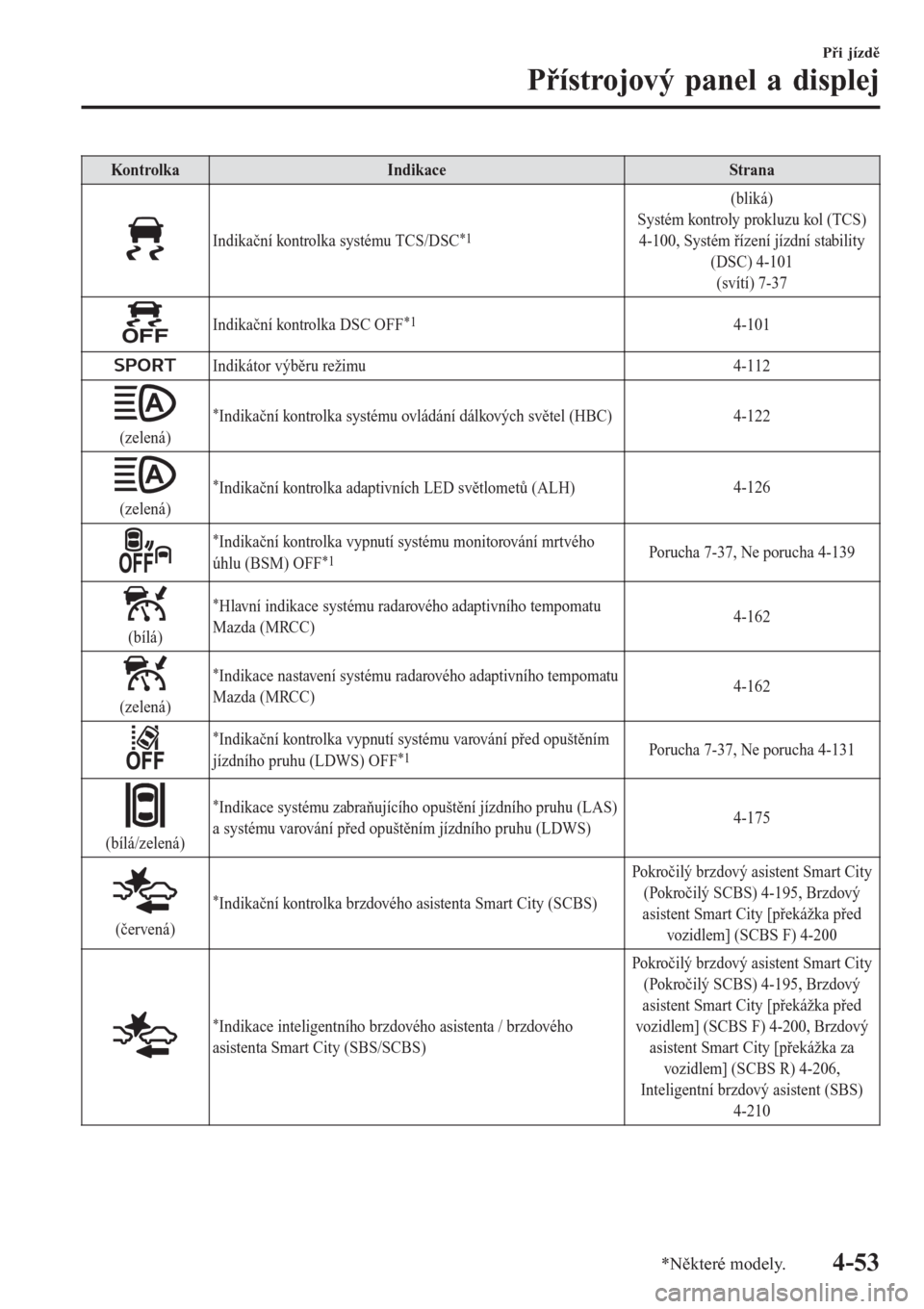

Kontrolka Indikace Strana
Indikační kontrolka systému TCS/DSC*1
(bliká)
Systém kontroly prokluzu kol (TCS)
4-100, Systém řízení jízdní stability
(DSC) 4-101
(svítí) 7-37
Indikační kontrolka DSC OFF*14-101
Indikátor výběru režimu 4-112
(zelená)
*Indikační kontrolka systému ovládání dálkových světel (HBC)4-122
(zelená)
*Indikační kontrolka adaptivních LED světlometů (ALH)4-126
*Indikační kontrolka vypnutí systému monitorování mrtvého
úhlu (BSM) OFF*1Porucha 7-37, Ne porucha 4-139
(bílá)
*Hlavní indikace systému radarového adaptivního tempomatu
Mazda (MRCC)4-162
(zelená)
*Indikace nastavení systému radarového adaptivního tempomatu
Mazda (MRCC)4-162
*Indikační kontrolka vypnutí systému varování před opuštěním
jízdního pruhu (LDWS) OFF*1Porucha 7-37, Ne porucha 4-131
(bílá/zelená)
*Indikace systému zabraňujícího opuštění jízdního pruhu (LAS)
a systému varování před opuštěním jízdního pruhu (LDWS)4-175
(červená)
*Indikační kontrolka brzdového asistenta Smart City (SCBS)Pokročilý brzdový asistent Smart City
(Pokročilý SCBS) 4-195, Brzdový
asistent Smart City [překážka před
vozidlem] (SCBS F) 4-200
*Indikace inteligentního brzdového asistenta / brzdového
asistenta Smart City (SBS/SCBS)Pokročilý brzdový asistent Smart City
(Pokročilý SCBS) 4-195, Brzdový
asistent Smart City [překážka před
vozidlem] (SCBS F) 4-200, Brzdový
asistent Smart City [překážka za
vozidlem] (SCBS R) 4-206,
Inteligentní brzdový asistent (SBS)
4-210
Při jízdě
Přístrojový panel a displej
*N
které modely.4-53

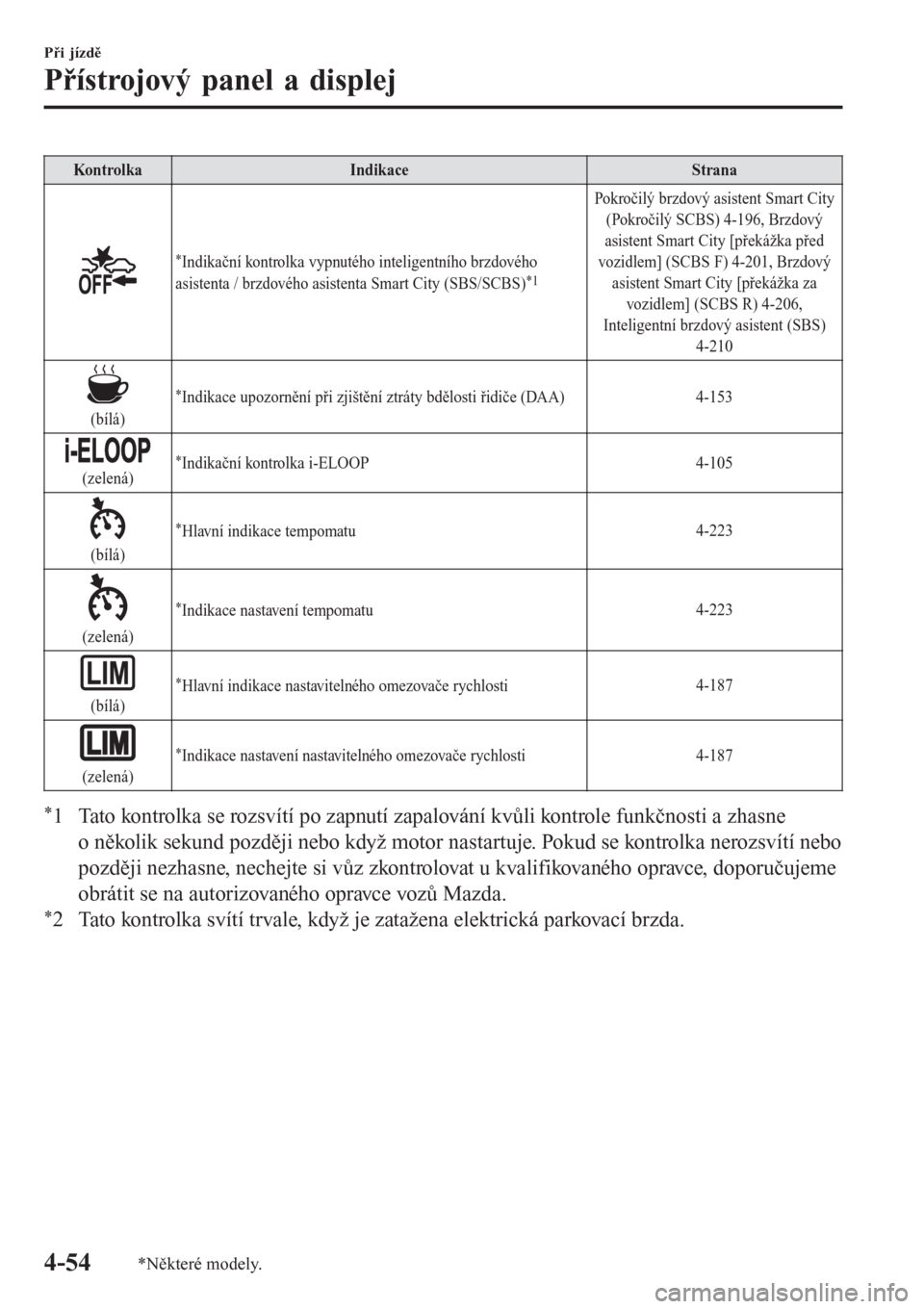

Kontrolka Indikace Strana
*Indikační kontrolka vypnutého inteligentního brzdového
asistenta / brzdového asistenta Smart City (SBS/SCBS)*1
Pokročilý brzdový asistent Smart City
(Pokročilý SCBS) 4-196, Brzdový
asistent Smart City [překážka před
vozidlem] (SCBS F) 4-201, Brzdový
asistent Smart City [překážka za
vozidlem] (SCBS R) 4-206,
Inteligentní brzdový asistent (SBS)
4-210
(bílá)
*Indikace upozornění při zjištění ztráty bdělosti řidiče (DAA) 4-153
(zelená)*Indikační kontrolka i-ELOOP 4-105
(bílá)
*Hlavní indikace tempomatu4-223
(zelená)
*Indikace nastavení tempomatu4-223
(bílá)
*Hlavní indikace nastavitelného omezovače rychlosti4-187
(zelená)
*Indikace nastavení nastavitelného omezovače rychlosti4-187
*1 Tato kontrolka se rozsvítí po zapnutí zapalování kvůli kontrole funkčnosti a zhasne
o několik sekund později nebo když motor nastartuje. Pokud se kontrolka nerozsvítí nebo
později nezhasne, nechejte si vůz zkontrolovat u kvalifikovaného opravce, doporučujeme
obrátit se na autorizovaného opravce vozů Mazda.
*2 Tato kontrolka svítí trvale, když je zatažena elektrická parkovací brzda.
Při jízdě
Přístrojový panel a displej
4-54*N
které modely.

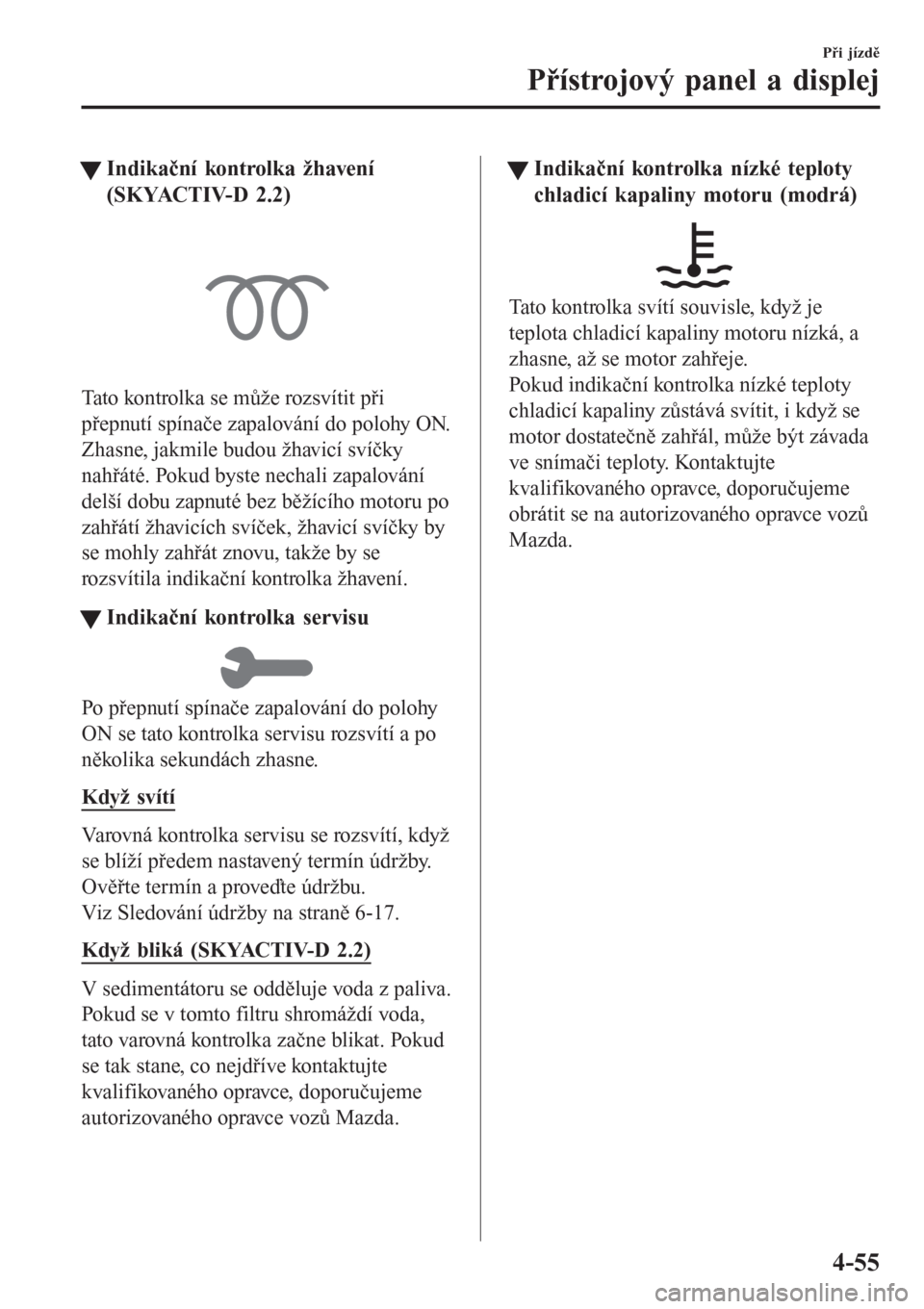

tIndikační kontrolka žhavení
(SKYACTIV-D 2.2)
Tato kontrolka se může rozsvítit při
přepnutí spínače zapalování do polohy ON.
Zhasne, jakmile budou žhavicí svíčky
nahřáté. Pokud byste nechali zapalování
delší dobu zapnuté bez běžícího motoru po
zahřátí žhavicích svíček, žhavicí svíčky by
se mohly zahřát znovu, takže by se
rozsvítila indikační kontrolka žhavení.
tIndikační kontrolka servisu
Po přepnutí spínače zapalování do polohy
ON se tato kontrolka servisu rozsvítí a po
několika sekundách zhasne.
Když svítí
Varovná kontrolka servisu se rozsvítí, když
se blíží předem nastavený termín údržby.
Ověřte termín a proveďte údržbu.
Viz Sledování údržby na straně 6-17.
Když bliká (SKYACTIV-D 2.2)
V sedimentátoru se odděluje voda z paliva.
Pokud se v tomto filtru shromáždí voda,
tato varovná kontrolka začne blikat. Pokud
se tak stane, co nejdříve kontaktujte
kvalifikovaného opravce, doporučujeme
autorizovaného opravce vozů Mazda.
tIndikační kontrolka nízké teploty
chladicí kapaliny motoru (modrá)
Tato kontrolka svítí souvisle, když je
teplota chladicí kapaliny motoru nízká, a
zhasne, až se motor zahřeje.
Pokud indikační kontrolka nízké teploty
chladicí kapaliny zůstává svítit, i když se
motor dostatečně zahřál, může být závada
ve snímači teploty. Kontaktujte
kvalifikovaného opravce, doporučujeme
obrátit se na autorizovaného opravce vozů
Mazda.
Při jízdě
Přístrojový panel a displej
4-55
