MAZDA MODEL 6 2016 Návod k obsluze (in Czech)

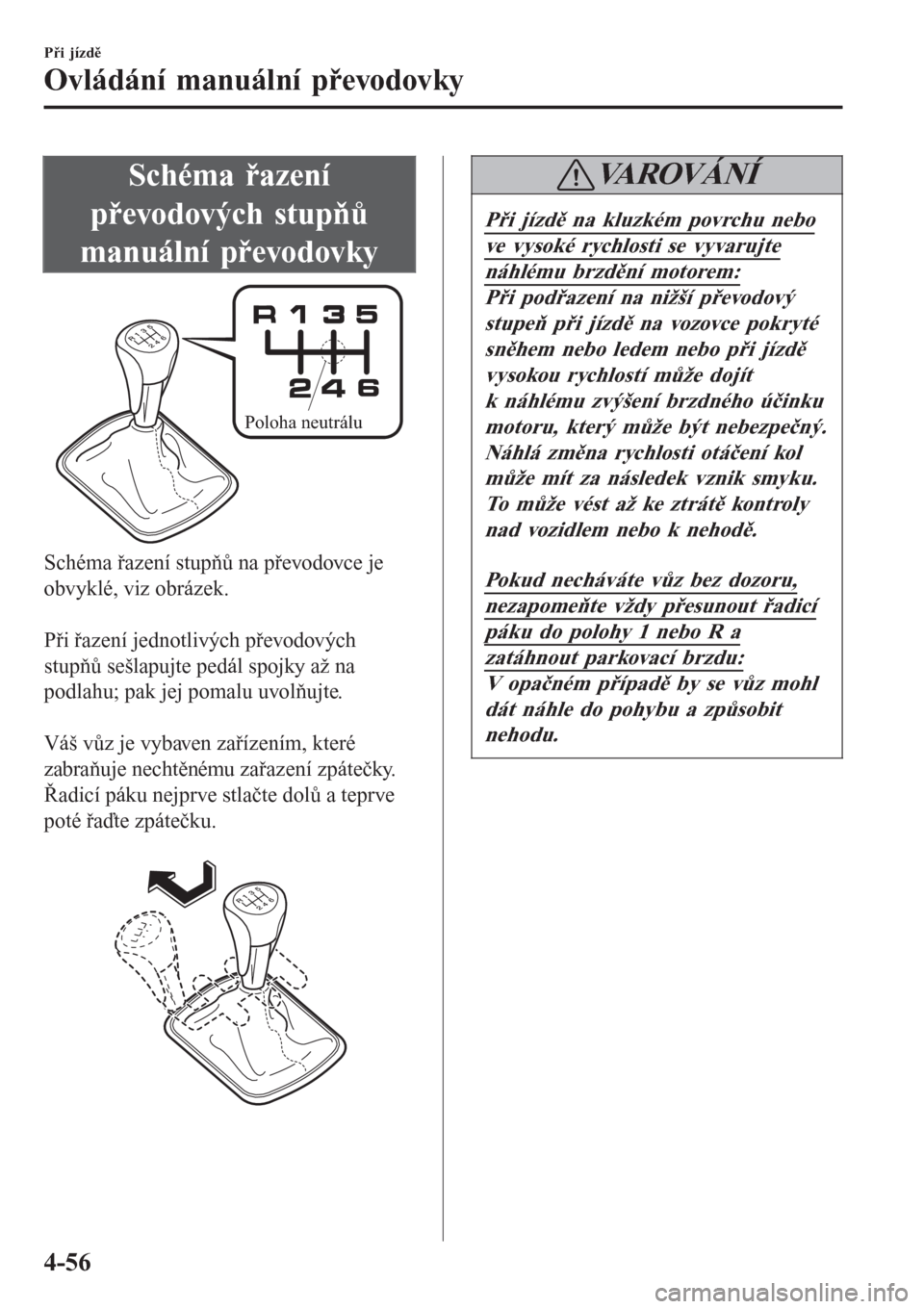

Schéma řazení
převodových stupňů
manuální převodovky
Poloha neutrálu
Schéma řazení stupňů na převodovce je
obvyklé, viz obrázek.

Při řazení jednotlivých převodových
stupňů sešlapujte pedál spojky až na
podlahu; pak jej pomalu uvolňujte.

Váš vůz je vybaven zařízením, které
zabraňuje nechtěnému zařazení zpátečky.
Řadicí páku nejprve stlačte dolů a teprve
poté řaďte zpátečku.

VAROVÁNÍ
Při jízdě na kluzkém povrchu nebo
ve vysoké rychlosti se vyvarujte
náhlému brzdění motorem:
Při podřazení na nižší převodový
stupeň při jízdě na vozovce pokryté
sněhem nebo ledem nebo při jízdě
vysokou rychlostí může dojít
k náhlému zvýšení brzdného účinku
motoru, který může být nebezpečný.
Náhlá změna rychlosti otáčení kol
může mít za následek vznik smyku.
To může vést až ke ztrátě kontroly
nad vozidlem nebo k nehodě.
Pokud necháváte vůz bez dozoru,
nezapomeňte vždy přesunout řadicí
páku do polohy 1 nebo R a
zatáhnout parkovací brzdu:
V opačném případě by se vůz mohl
dát náhle do pohybu a způsobit
nehodu.
Při jízdě
Ovládání manuální převodovky
4-56

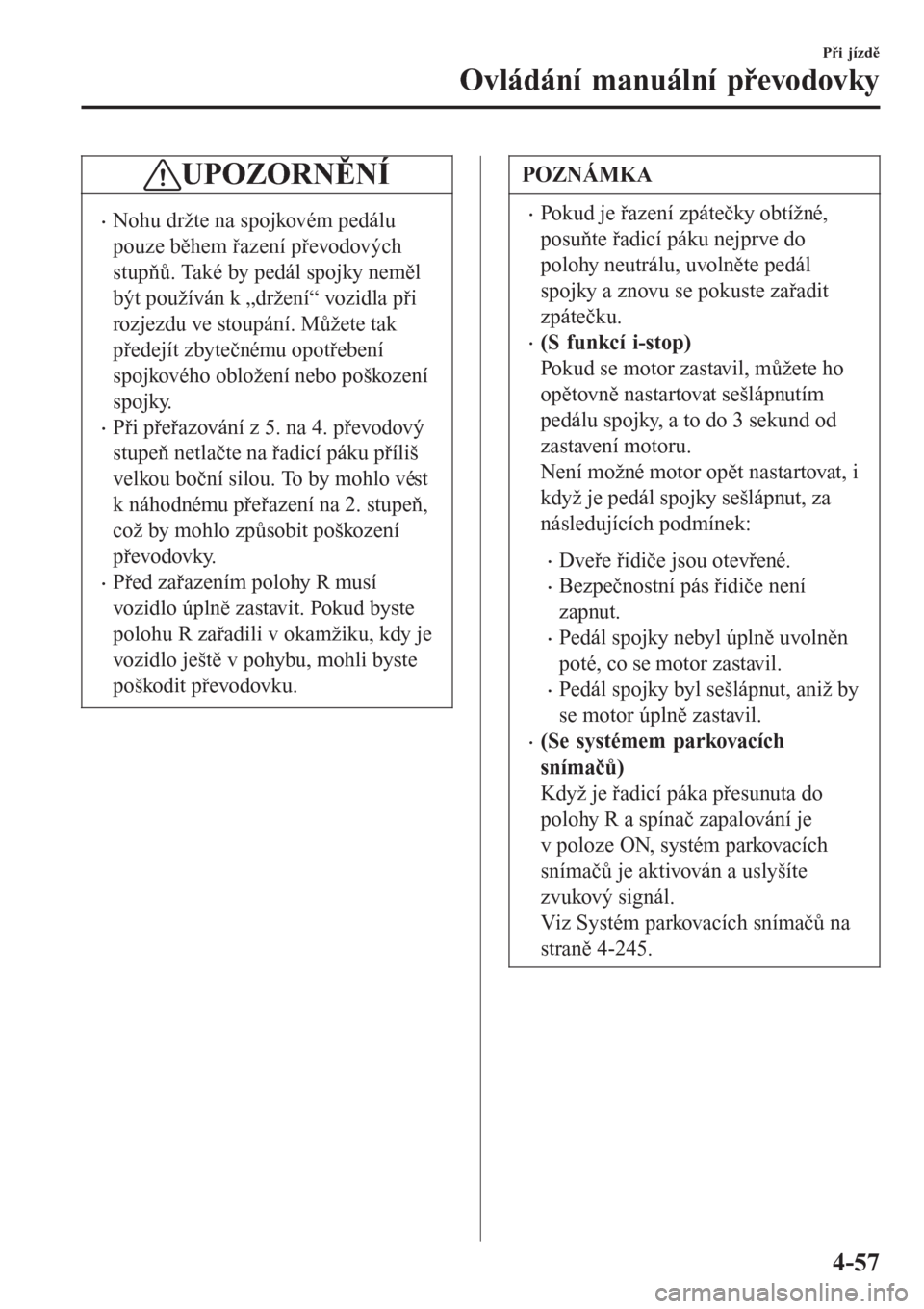

UPOZORNĚNÍ
•Nohu držte na spojkovém pedálu
pouze během řazení převodových
stupňů. Také by pedál spojky neměl
být používán k „držení“ vozidla při
rozjezdu ve stoupání. Můžete tak
předejít zbytečnému opotřebení
spojkového obložení nebo poškození
spojky.
•Při přeřazování z 5. na 4. převodový
stupeň netlačte na řadicí páku příliš
velkou boční silou. To by mohlo vést
k náhodnému přeřazení na 2. stupeň,
což by mohlo způsobit poškození
převodovky.
•Před zařazením polohy R musí
vozidlo úplně zastavit. Pokud byste
polohu R zařadili v okamžiku, kdy je
vozidlo ještě v pohybu, mohli byste
poškodit převodovku.
POZNÁMKA
•Pokud je řazení zpátečky obtížné,
posuňte řadicí páku nejprve do
polohy neutrálu, uvolněte pedál
spojky a znovu se pokuste zařadit
zpátečku.
•(S funkcí i-stop)
Pokud se motor zastavil, můžete ho
opětovně nastartovat sešlápnutím
pedálu spojky, a to do 3 sekund od
zastavení motoru.
Není možné motor opět nastartovat, i
když je pedál spojky sešlápnut, za
následujících podmínek:
•Dveře řidiče jsou otevřené.
•Bezpečnostní pás řidiče není
zapnut.
•Pedál spojky nebyl úplně uvolněn
poté, co se motor zastavil.
•Pedál spojky byl sešlápnut, aniž by
se motor úplně zastavil.
•(Se systémem parkovacích
snímačů)
Když je řadicí páka přesunuta do
polohy R a spínač zapalování je
v poloze ON, systém parkovacích
snímačů je aktivován a uslyšíte
zvukový signál.
Viz Systém parkovacích snímačů na
straně 4-245.
Při jízdě
Ovládání manuální převodovky
4-57

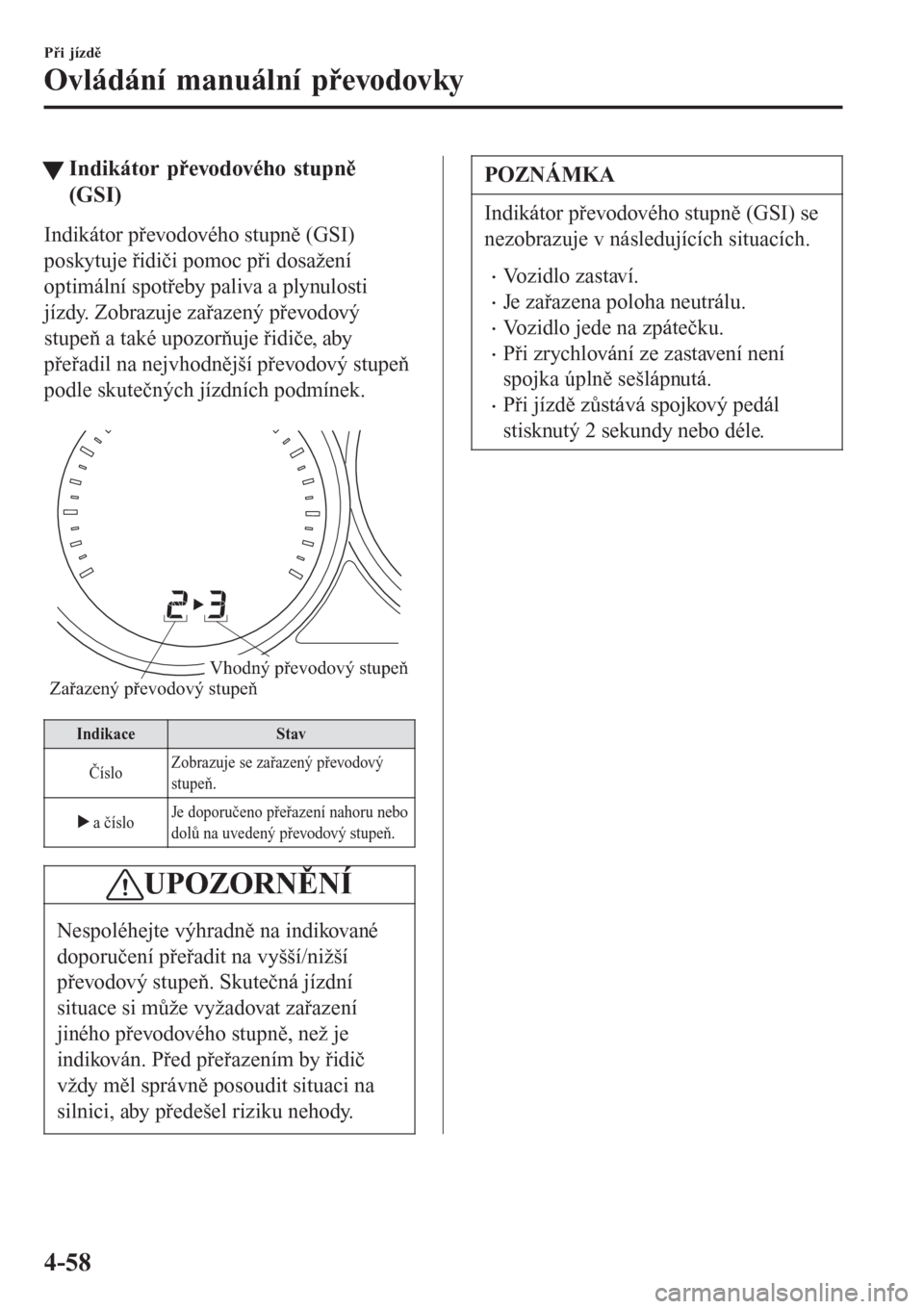

tIndikátor převodového stupně
(GSI)
Indikátor převodového stupně (GSI)
poskytuje řidiči pomoc při dosažení
optimální spotřeby paliva a plynulosti
jízdy. Zobrazuje zařazený převodový
stupeň a také upozorňuje řidiče, aby
přeřadil na nejvhodnější převodový stupeň
podle skutečných jízdních podmínek.

Zařazený převodový stupeňVhodný převodový stupeň
Indikace Stav
ČísloZobrazuje se zařazený převodový
stupeň.
a čísloJe doporučeno přeřazení nahoru nebo
dolů na uvedený převodový stupeň.
UPOZORNĚNÍ
Nespoléhejte výhradně na indikované
doporučení přeřadit na vyšší/nižší
převodový stupeň. Skutečná jízdní
situace si může vyžadovat zařazení
jiného převodového stupně, než je
indikován. Před přeřazením by řidič
vždy měl správně posoudit situaci na
silnici, aby předešel riziku nehody.
POZNÁMKA
Indikátor převodového stupně (GSI) se
nezobrazuje v následujících situacích.
•Vozidlo zastaví.
•Je zařazena poloha neutrálu.
•Vozidlo jede na zpátečku.
•Při zrychlování ze zastavení není
spojka úplně sešlápnutá.
•Při jízdě zůstává spojkový pedál
stisknutý 2 sekundy nebo déle.
Při jízdě
Ovládání manuální převodovky
4-58

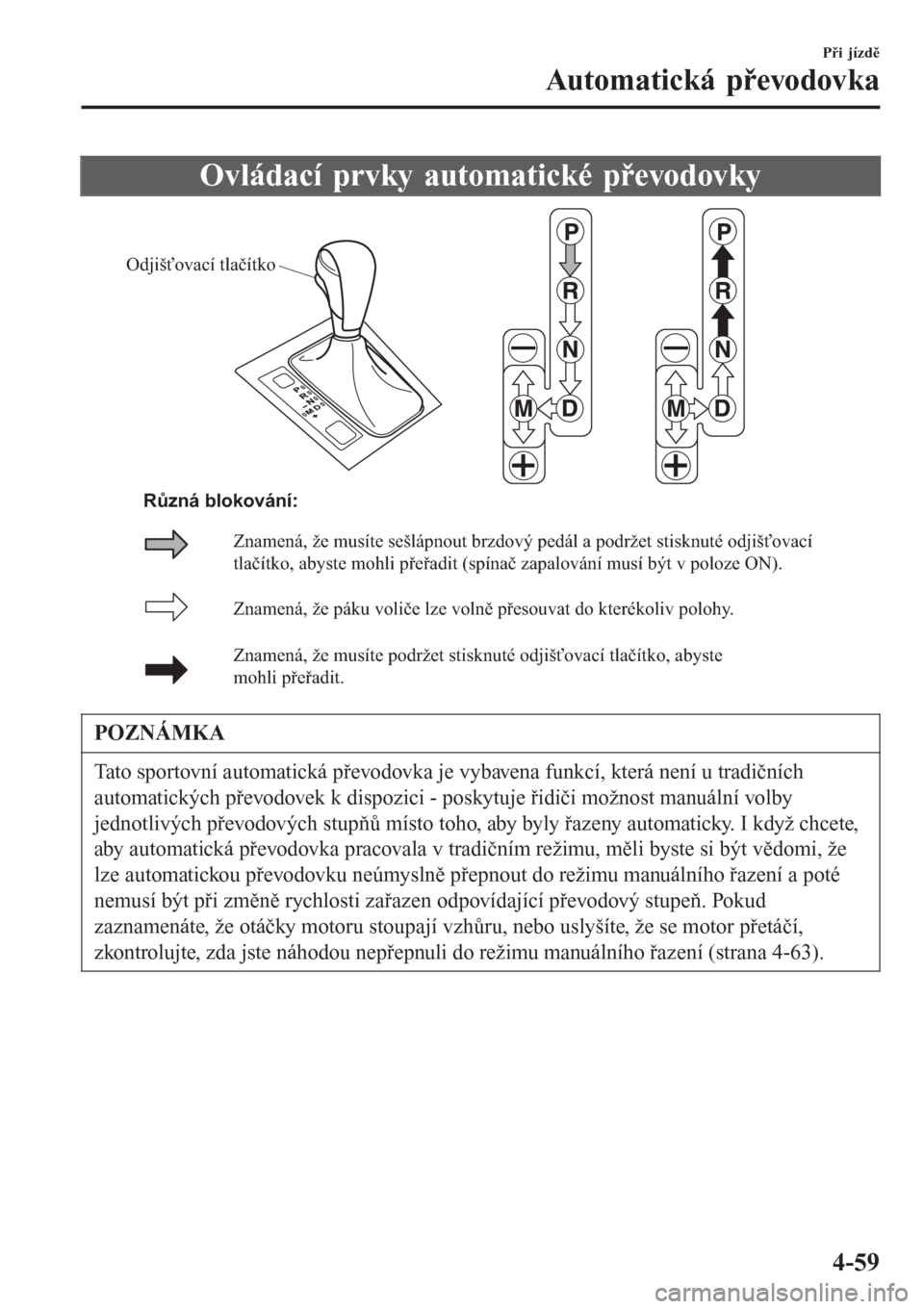

Ovládací prvky automatické převodovky
Odjišťovací tlačítko
Znamená, že páku voliče lze volně přesouvat do kterékoliv polohy.
Znamená, že musíte podržet stisknuté odjišťovací tlačítko, abyste
mohli přeřadit. Znamená, že musíte sešlápnout brzdový pedál a podržet stisknuté odjišťovací
tlačítko, abyste mohli přeřadit (spínač zapalování musí být v poloze ON). Různá blokování:
POZNÁMKA
Tato sportovní automatická převodovka je vybavena funkcí, která není u tradičních
automatických převodovek k dispozici - poskytuje řidiči možnost manuální volby
jednotlivých převodových stupňů místo toho, aby byly řazeny automaticky. I když chcete,
aby automatická převodovka pracovala v tradičním režimu, měli byste si být vědomi, že
lze automatickou převodovku neúmyslně přepnout do režimu manuálního řazení a poté
nemusí být při změně rychlosti zařazen odpovídající převodový stupeň. Pokud
zaznamenáte, že otáčky motoru stoupají vzhůru, nebo uslyšíte, že se motor přetáčí,
zkontrolujte, zda jste náhodou nepřepnuli do režimu manuálního řazení (strana 4-63).
Při jízdě
Automatická převodovka
4-59

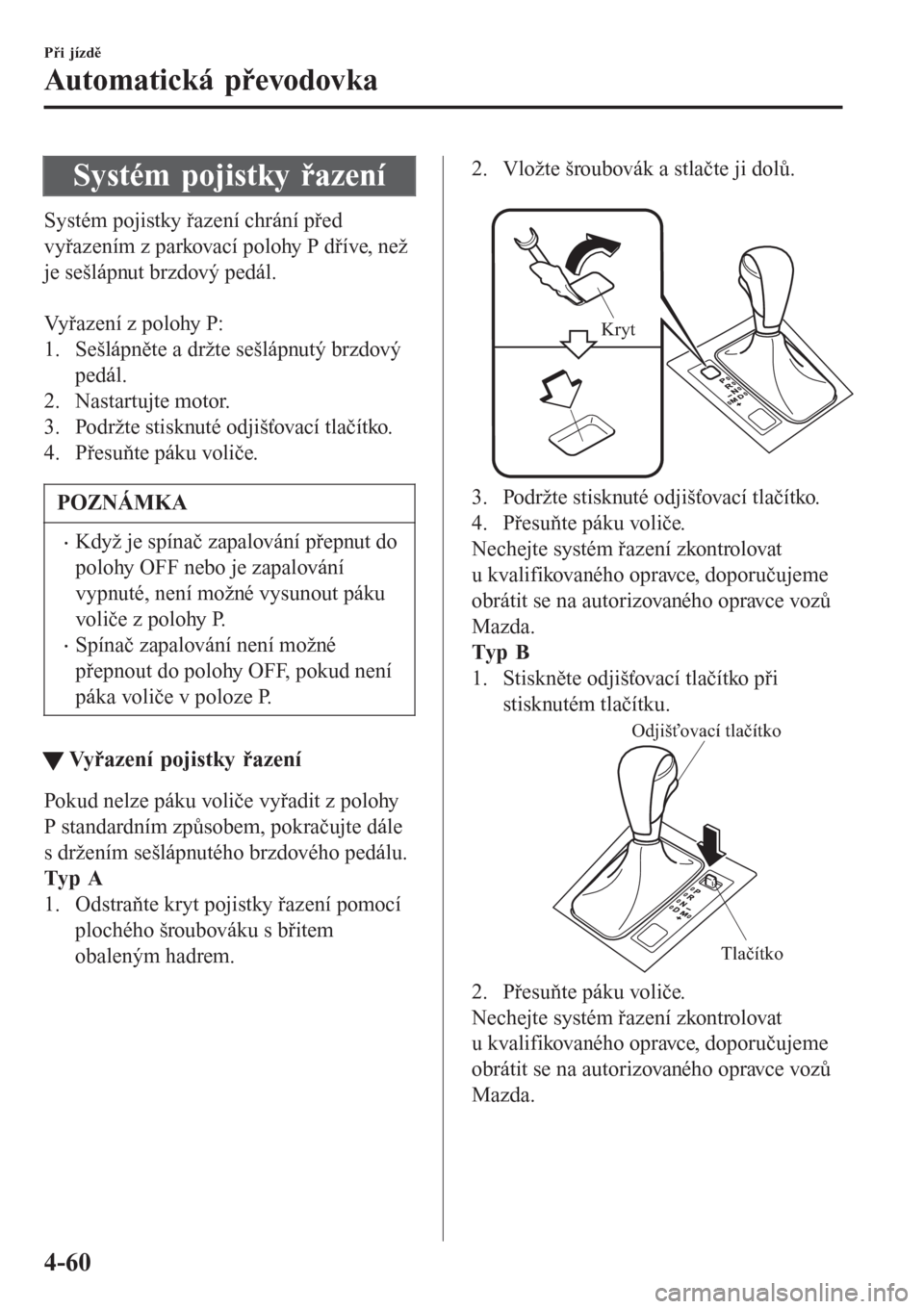

Systém pojistky řazení
Systém pojistky řazení chrání před
vyřazením z parkovací polohy P dříve, než
je sešlápnut brzdový pedál.

Vyřazení z polohy P:
1. Sešlápněte a držte sešlápnutý brzdový
pedál.
2. Nastartujte motor.
3. Podržte stisknuté odjišťovací tlačítko.
4. Přesuňte páku voliče.
POZNÁMKA
•Když je spínač zapalování přepnut do
polohy OFF nebo je zapalování
vypnuté, není možné vysunout páku
voliče z polohy P.
•Spínač zapalování není možné
přepnout do polohy OFF, pokud není
páka voliče v poloze P.
tVyřazení pojistky řazení
Pokud nelze páku voliče vyřadit z polohy
P standardním způsobem, pokračujte dále
s držením sešlápnutého brzdového pedálu.
Typ A
1. Odstraňte kryt pojistky řazení pomocí
plochého šroubováku s břitem
obaleným hadrem.
2. Vložte šroubovák a stlačte ji dolů.

Kryt
3. Podržte stisknuté odjišťovací tlačítko.
4. Přesuňte páku voliče.
Nechejte systém řazení zkontrolovat
u kvalifikovaného opravce, doporučujeme
obrátit se na autorizovaného opravce vozů
Mazda.
Typ B
1. Stiskněte odjišťovací tlačítko při
stisknutém tlačítku.
Odjišťovací tlačítko
Tlačítko
2. Přesuňte páku voliče.
Nechejte systém řazení zkontrolovat
u kvalifikovaného opravce, doporučujeme
obrátit se na autorizovaného opravce vozů
Mazda.
Při jízdě
Automatická převodovka
4-60

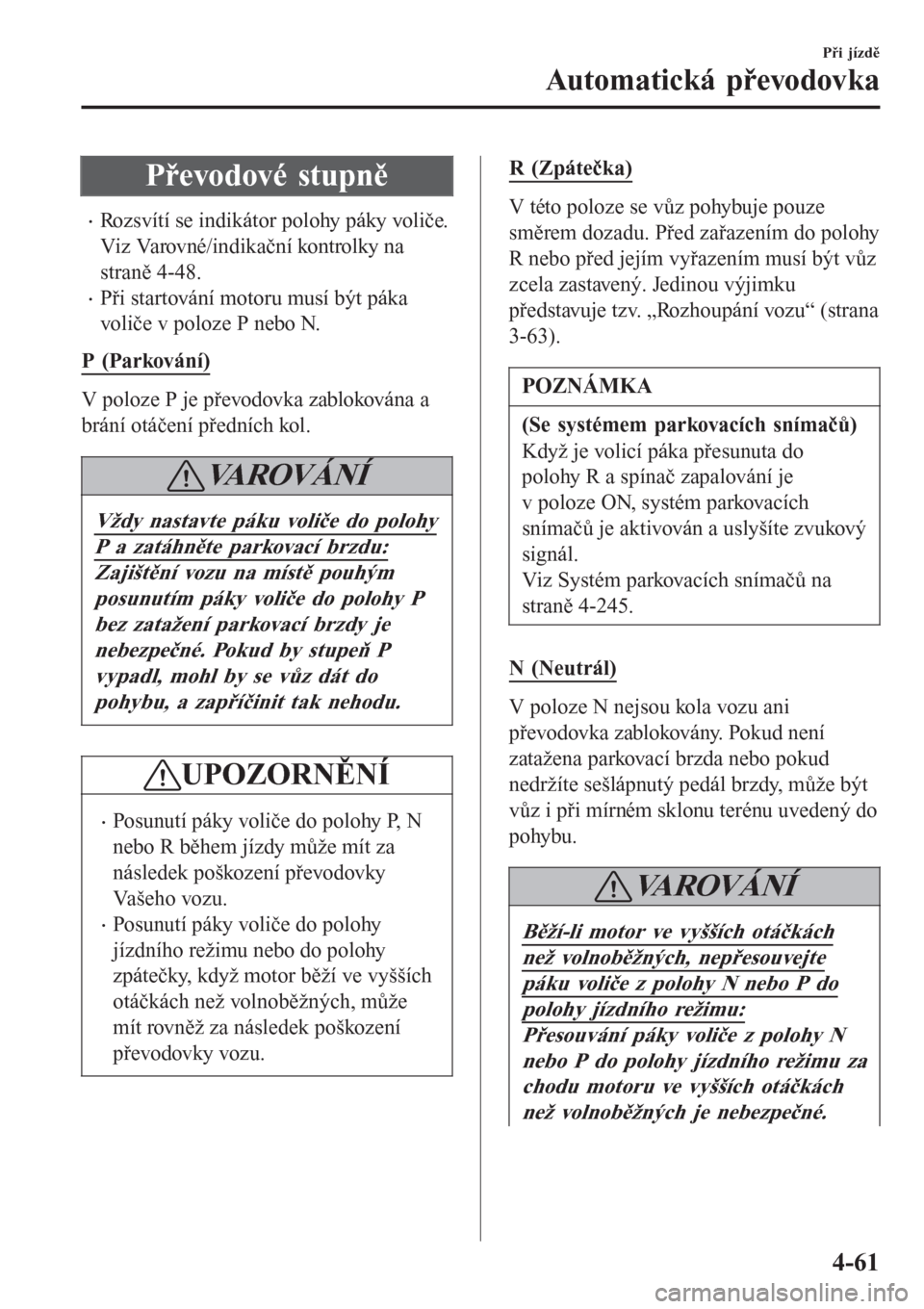

Převodové stupně
•Rozsvítí se indikátor polohy páky voliče.
Viz Varovné/indikační kontrolky na
straně 4-48.
•Při startování motoru musí být páka
voliče v poloze P nebo N.
P (Parkování)
V poloze P je převodovka zablokována a
brání otáčení předních kol.
VA R O V Á N Í
Vždy nastavte páku voliče do polohy
P a zatáhněte parkovací brzdu:
Zajištění vozu na místě pouhým
posunutím páky voliče do polohy P
bez zatažení parkovací brzdy je
nebezpečné. Pokud by stupeň P
vypadl, mohl by se vůz dát do
pohybu, a zapříčinit tak nehodu.
UPOZORNĚNÍ
•Posunutí páky voliče do polohy P, N
nebo R během jízdy může mít za
následek poškození převodovky
Vašeho vozu.
•Posunutí páky voliče do polohy
jízdního režimu nebo do polohy
zpátečky, když motor běží ve vyšších
otáčkách než volnoběžných, může
mít rovněž za následek poškození
převodovky vozu.
R (Zpátečka)
V této poloze se vůz pohybuje pouze
směrem dozadu. Před zařazením do polohy
R nebo před jejím vyřazením musí být vůz
zcela zastavený. Jedinou výjimku
představuje tzv. „Rozhoupání vozu“ (strana
3-63).
POZNÁMKA
(Se systémem parkovacích snímačů)
Když je volicí páka přesunuta do
polohy R a spínač zapalování je
v poloze ON, systém parkovacích
snímačů je aktivován a uslyšíte zvukový
signál.
Viz Systém parkovacích snímačů na
straně 4-245.
N (Neutrál)
V poloze N nejsou kola vozu ani
převodovka zablokovány. Pokud není
zatažena parkovací brzda nebo pokud
nedržíte sešlápnutý pedál brzdy, může být
vůz i při mírném sklonu terénu uvedený do
pohybu.
VAROVÁNÍ
Běží-li motor ve vyšších otáčkách
než volnoběžných, nepřesouvejte
páku voliče z polohy N nebo P do
polohy jízdního režimu:
Přesouvání páky voliče z polohy N
nebo P do polohy jízdního režimu za
chodu motoru ve vyšších otáčkách
než volnoběžných je nebezpečné.

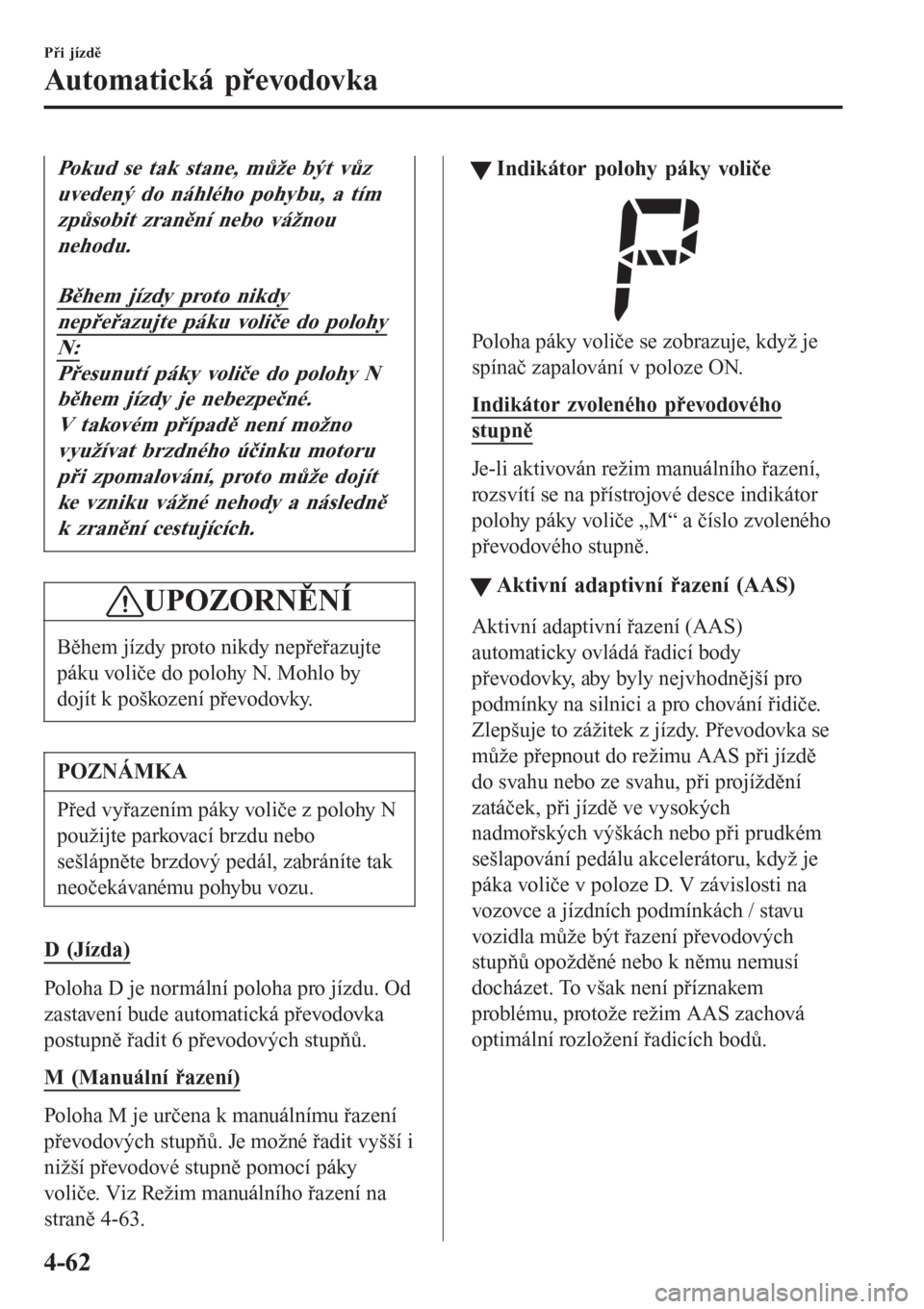

Při jízdě
Automatická převodovka
4-61

Pokud se tak stane, může být vůz
uvedený do náhlého pohybu, a tím
způsobit zranění nebo vážnou
nehodu.
Během jízdy proto nikdy
nepřeřazujte páku voliče do polohy
N:
Přesunutí páky voliče do polohy N
během jízdy je nebezpečné.
V takovém případě není možno
využívat brzdného účinku motoru
při zpomalování, proto může dojít
ke vzniku vážné nehody a následně
k zranění cestujících.
UPOZORNĚNÍ
Během jízdy proto nikdy nepřeřazujte
páku voliče do polohy N. Mohlo by
dojít k poškození převodovky.
POZNÁMKA
Před vyřazením páky voliče z polohy N
použijte parkovací brzdu nebo
sešlápněte brzdový pedál, zabráníte tak
neočekávanému pohybu vozu.
D (Jízda)
Poloha D je normální poloha pro jízdu. Od
zastavení bude automatická převodovka
postupně řadit 6 převodových stupňů.
M (Manuální řazení)
Poloha M je určena k manuálnímu řazení
převodových stupňů. Je možné řadit vyšší i
nižší převodové stupně pomocí páky
voliče. Viz Režim manuálního řazení na
straně 4-63.
tIndikátor polohy páky voliče
Poloha páky voliče se zobrazuje, když je
spínač zapalování v poloze ON.
Indikátor zvoleného převodového
stupně
Je-li aktivován režim manuálního řazení,
rozsvítí se na přístrojové desce indikátor
polohy páky voliče „M“ a číslo zvoleného
převodového stupně.
ttAktivní adaptivní řazení (AAS)
Aktivní adaptivní řazení (AAS)
automaticky ovládá řadicí body
převodovky, aby byly nejvhodnější pro
podmínky na silnici a pro chování řidiče.
Zlepšuje to zážitek z jízdy. Převodovka se
může přepnout do režimu AAS při jízdě
do svahu nebo ze svahu, při projíždění
zatáček, při jízdě ve vysokých
nadmořských výškách nebo při prudkém
sešlapování pedálu akcelerátoru, když je
páka voliče v poloze D. V závislosti na
vozovce a jízdních podmínkách / stavu
vozidla může být řazení převodových
stupňů opožděné nebo k němu nemusí
docházet. To však není příznakem
problému, protože režim AAS zachová
optimální rozložení řadicích bodů.
Při jízdě
Automatická převodovka
4-62

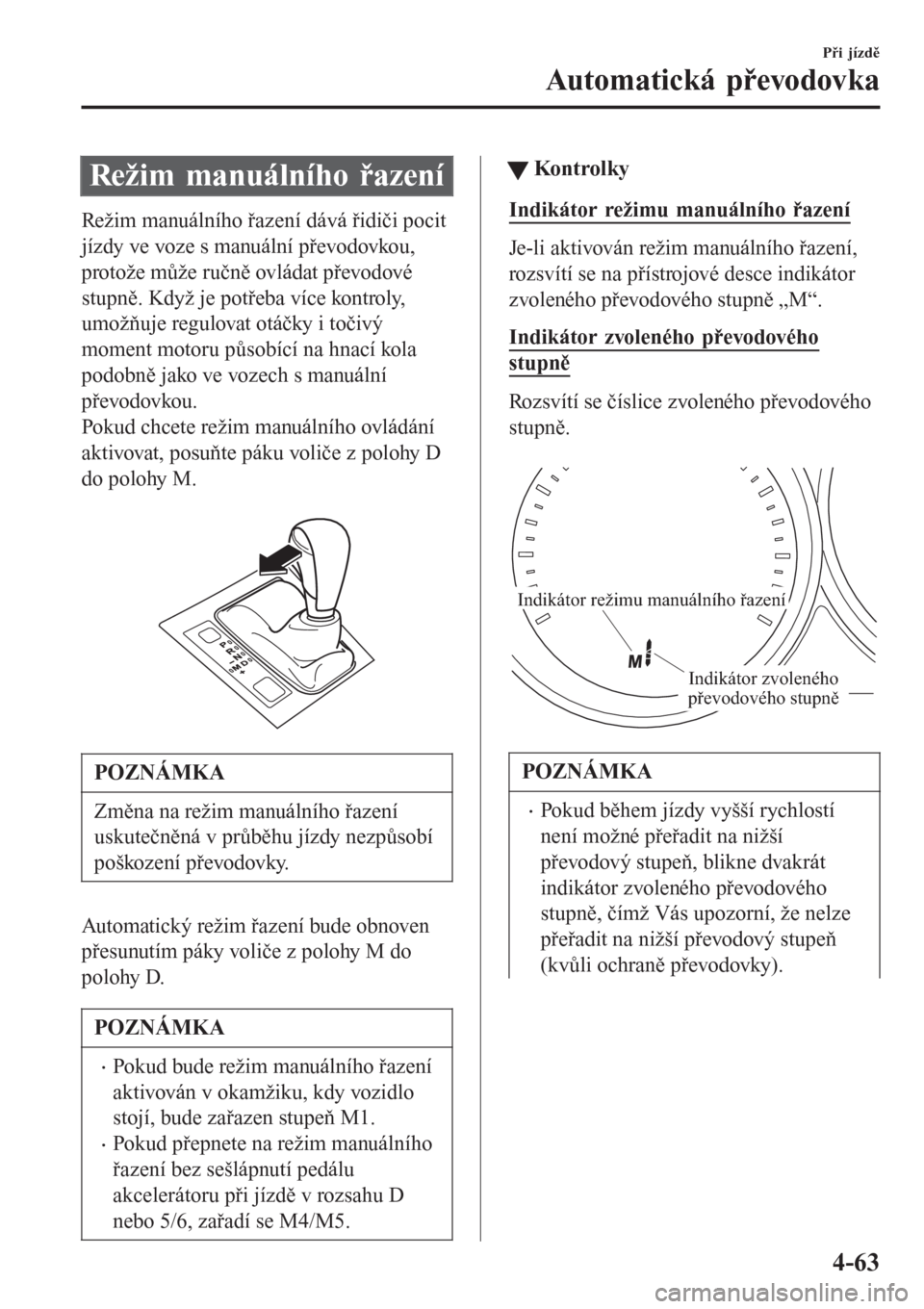

Režim manuálního řazení
Režim manuálního řazení dává řidiči pocit
jízdy ve voze s manuální převodovkou,
protože může ručně ovládat převodové
stupně. Když je potřeba více kontroly,
umožňuje regulovat otáčky i točivý
moment motoru působící na hnací kola
podobně jako ve vozech s manuální
převodovkou.
Pokud chcete režim manuálního ovládání
aktivovat, posuňte páku voliče z polohy D
do polohy M.

POZNÁMKA
Změna na režim manuálního řazení
uskutečněná v průběhu jízdy nezpůsobí
poškození převodovky.
Automatický režim řazení bude obnoven
přesunutím páky voliče z polohy M do
polohy D.
POZNÁMKA
•Pokud bude režim manuálního řazení
aktivován v okamžiku, kdy vozidlo
stojí, bude zařazen stupeň M1.
•Pokud přepnete na režim manuálního
řazení bez sešlápnutí pedálu
akcelerátoru při jízdě v rozsahu D
nebo 5/6, zařadí se M4/M5.
ttKontrol ky
Indikátor režimu manuálního řazení
Je-li aktivován režim manuálního řazení,
rozsvítí se na přístrojové desce indikátor
zvoleného převodového stupně „M“.
Indikátor zvoleného převodového
stupně
Rozsvítí se číslice zvoleného převodového
stupně.

Indikátor režimu manuálního řazení
Indikátor zvoleného
převodového stupně
POZNÁMKA
•Pokud během jízdy vyšší rychlostí
není možné přeřadit na nižší
převodový stupeň, blikne dvakrát
indikátor zvoleného převodového
stupně, čímž Vás upozorní, že nelze
přeřadit na nižší převodový stupeň
(kvůli ochraně převodovky).
Při jízdě
Automatická převodovka
4-63

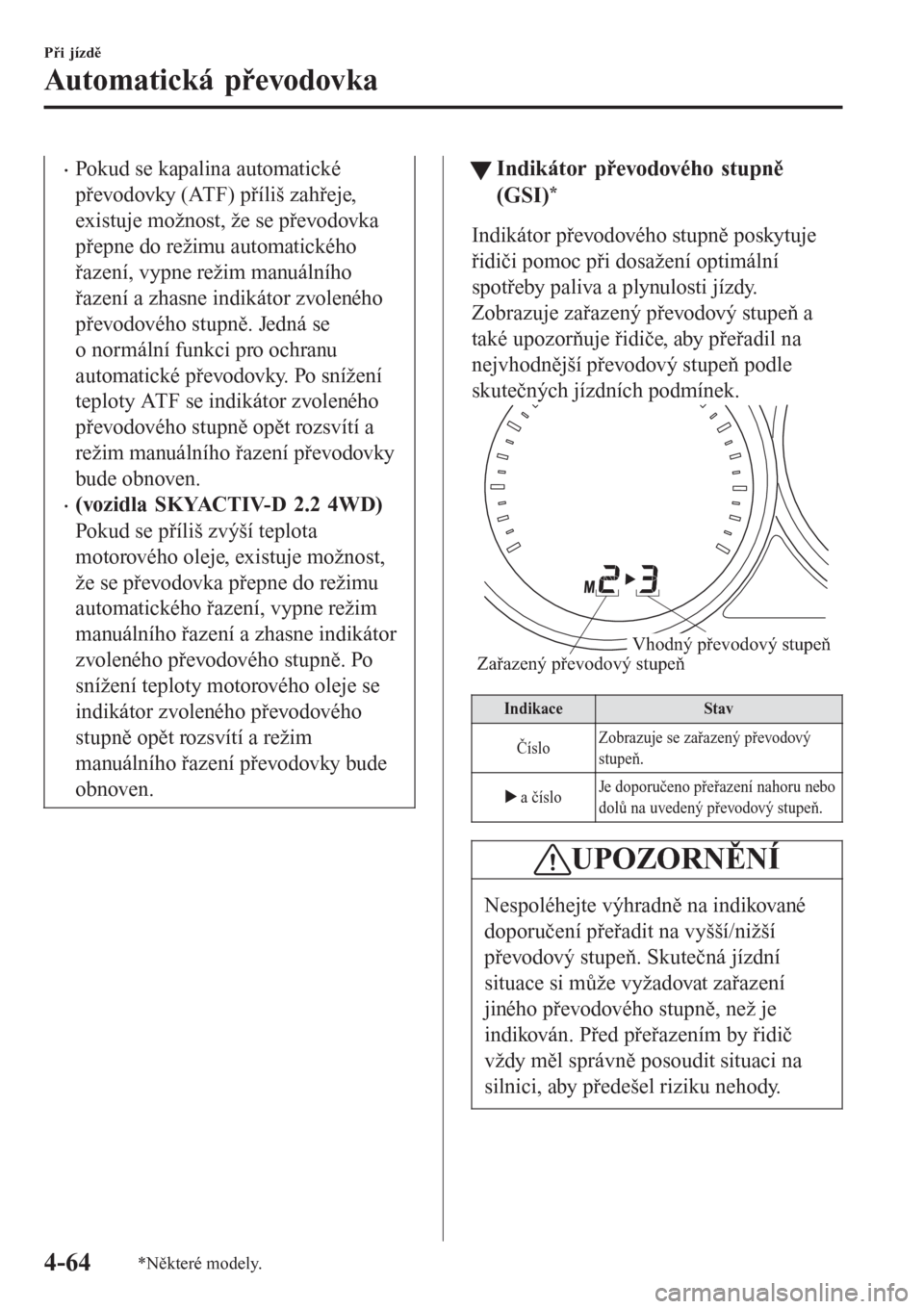

•Pokud se kapalina automatické
převodovky (ATF) příliš zahřeje,
existuje možnost, že se převodovka
přepne do režimu automatického
řazení, vypne režim manuálního
řazení a zhasne indikátor zvoleného
převodového stupně. Jedná se
o normální funkci pro ochranu
automatické převodovky. Po snížení
teploty ATF se indikátor zvoleného
převodového stupně opět rozsvítí a
režim manuálního řazení převodovky
bude obnoven.
•(vozidla SKYACTIV-D 2.2 4WD)
Pokud se příliš zvýší teplota
motorového oleje, existuje možnost,
že se převodovka přepne do režimu
automatického řazení, vypne režim
manuálního řazení a zhasne indikátor
zvoleného převodového stupně. Po
snížení teploty motorového oleje se
indikátor zvoleného převodového
stupně opět rozsvítí a režim
manuálního řazení převodovky bude
obnoven.
tIndikátor převodového stupně
(GSI)
*
Indikátor převodového stupně poskytuje
řidiči pomoc při dosažení optimální
spotřeby paliva a plynulosti jízdy.
Zobrazuje zařazený převodový stupeň a
také upozorňuje řidiče, aby přeřadil na
nejvhodnější převodový stupeň podle
skutečných jízdních podmínek.
Zařazený převodový stupeňVhodný převodový stupeň
Indikace Stav
ČísloZobrazuje se zařazený převodový
stupeň.
a čísloJe doporučeno přeřazení nahoru nebo
dolů na uvedený převodový stupeň.
UPOZORNĚNÍ
Nespoléhejte výhradně na indikované
doporučení přeřadit na vyšší/nižší
převodový stupeň. Skutečná jízdní
situace si může vyžadovat zařazení
jiného převodového stupně, než je
indikován. Před přeřazením by řidič
vždy měl správně posoudit situaci na
silnici, aby předešel riziku nehody.
Při jízdě
Automatická převodovka
4-64*N
které modely.

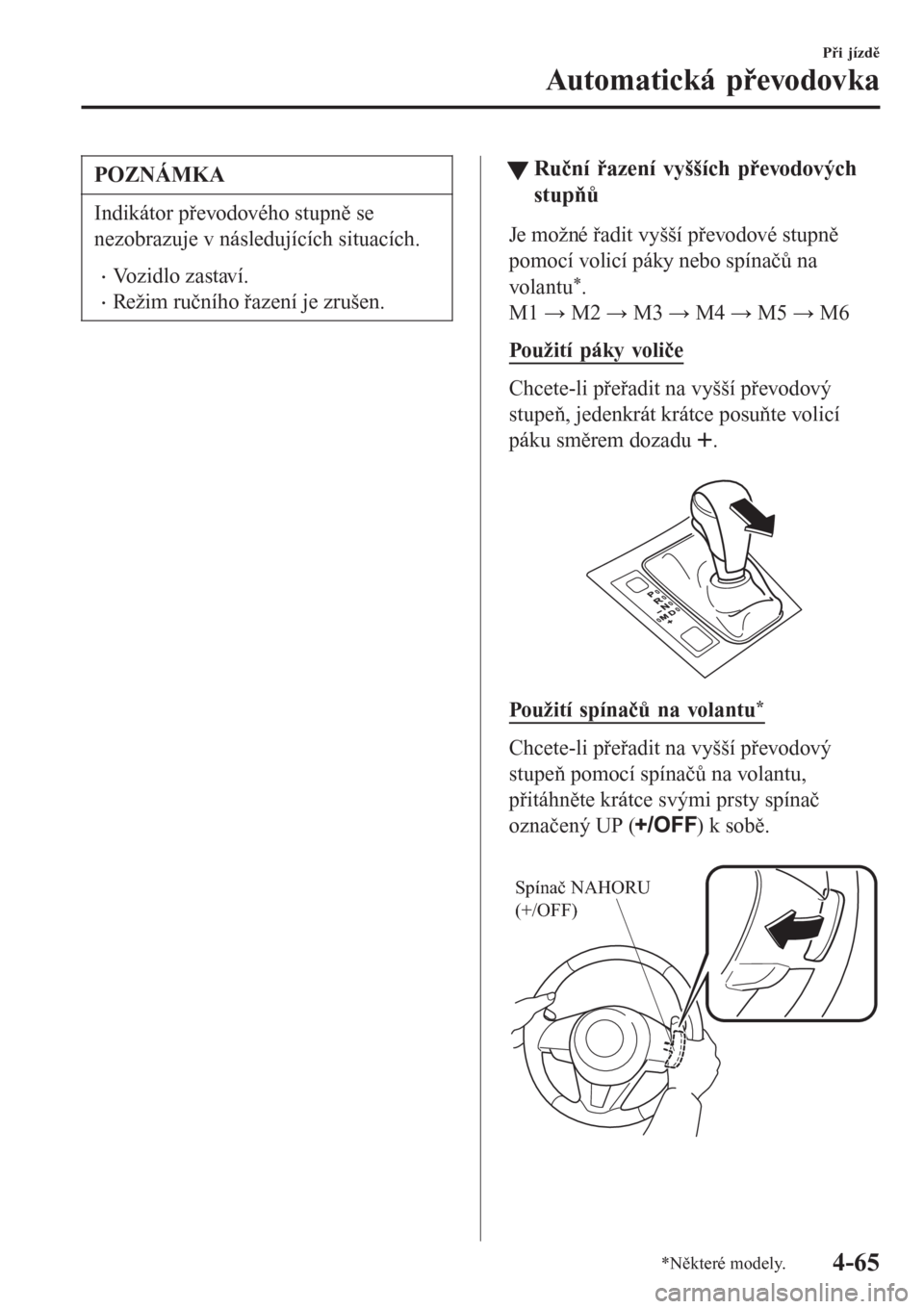

POZNÁMKA
Indikátor převodového stupně se
nezobrazuje v následujících situacích.
•Vo z i d l o z a s t av í .
•Režim ručního řazení je zrušen.
tRuční řazení vyšších převodových
stupňů
Je možné řadit vyšší převodové stupně
pomocí volicí páky nebo spínačů na
volantu
*.
M1
: M2
: M3
: M4
: M5
: M6
Použití páky voliče
Chcete-li přeřadit na vyšší převodový
stupeň, jedenkrát krátce posuňte volicí
páku směrem dozadu
.

Použití spínačů na volantu*
Chcete-li přeřadit na vyšší převodový
stupeň pomocí spínačů na volantu,
přitáhněte krátce svými prsty spínač
označený UP (
) k sobě.

Spínač NAHORU
(+/OFF)
Při jízdě
Automatická převodovka
*N
které modely.4-65
