MAZDA MODEL 6 2018 Kullanım Kılavuzu (in Turkish)
Manufacturer: MAZDA, Model Year: 2018, Model line: MODEL 6, Model: MAZDA MODEL 6 2018Pages: 875, PDF Size: 13.75 MB
Page 471 of 875

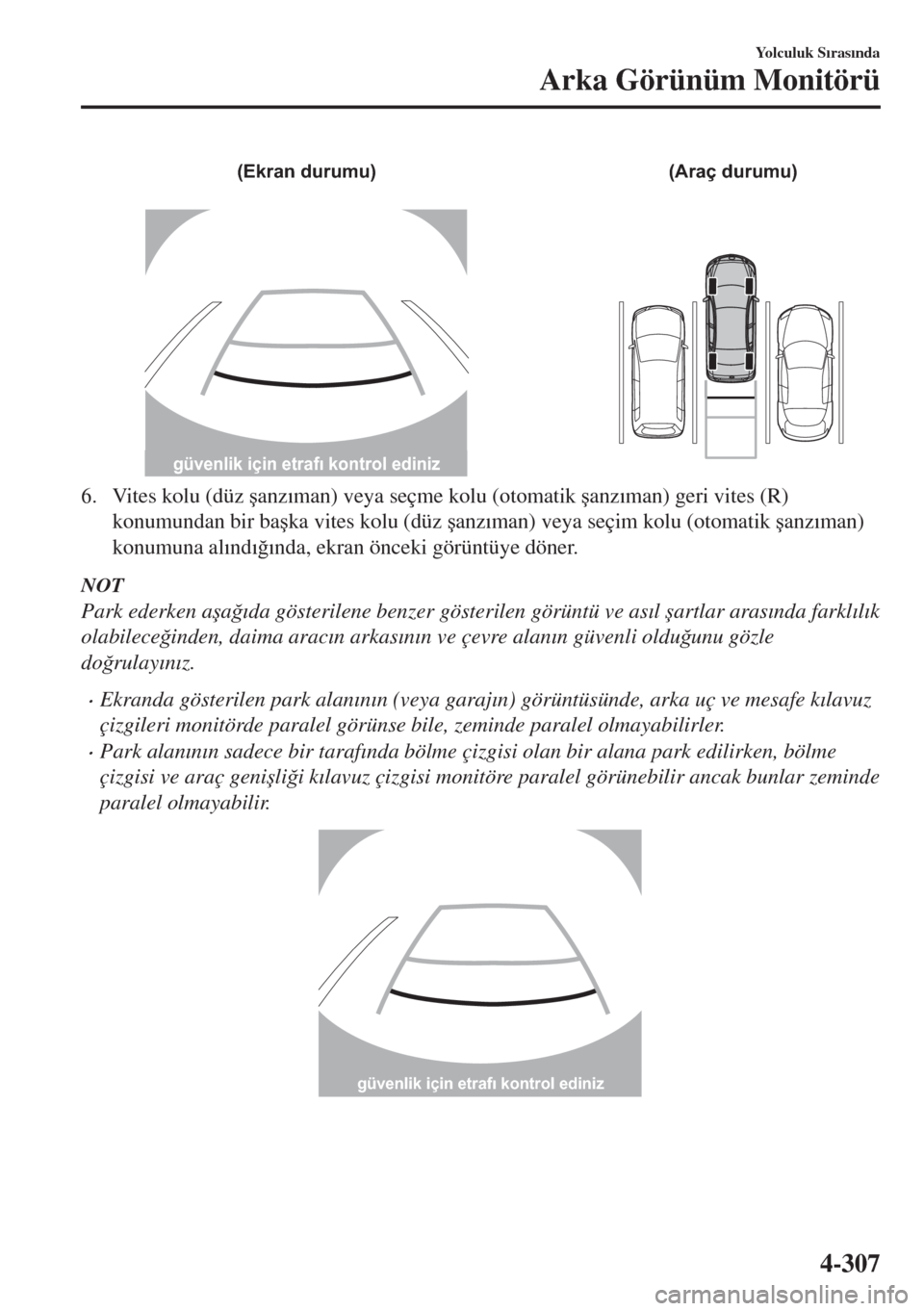

(Ekran durumu) (Araç durumu)
güvenlik için etrafı kontrol ediniz
6. Vites kolu (düz úanz Õman) veya seçme kolu (otomatik úanz Õman) geri vites (R)
konumundan bir ba úka vites kolu (düz úanz Õman) veya seçim kolu (otomatik úanz Õman)
konumuna al Õnd Õ ÷ Õnda, ekran önceki görüntüye döner.
NOT
Park ederken a úa ÷ Õda gösterilene benzer gösterilen görüntü ve as Õl úartlar aras Õnda farkl Õl Õk
olabilece ÷inden, daima arac Õn arkas Õn Õn ve çevre alan Õn güvenli oldu ÷unu gözle
do ÷rulay Õn Õz.
•Ekranda gösterilen park alan Õn Õn (veya garaj Õn) görüntüsünde, arka uç ve mesafe k Õlavuz
çizgileri monitörde paralel görünse bile, zeminde paralel olmayabilirler.
•Park alan Õn Õn sadece bir taraf Õnda bölme çizgisi olan bir alana park edilirken, bölme
çizgisi ve araç geni úli ÷i k Õlavuz çizgisi monitöre paralel görünebilir ancak bunlar zeminde
paralel olmayabilir.
güvenlik için etrafı kontrol ediniz
Yolculuk S Õras Õnda
Arka Görünüm Monitörü
4-307
Page 472 of 875

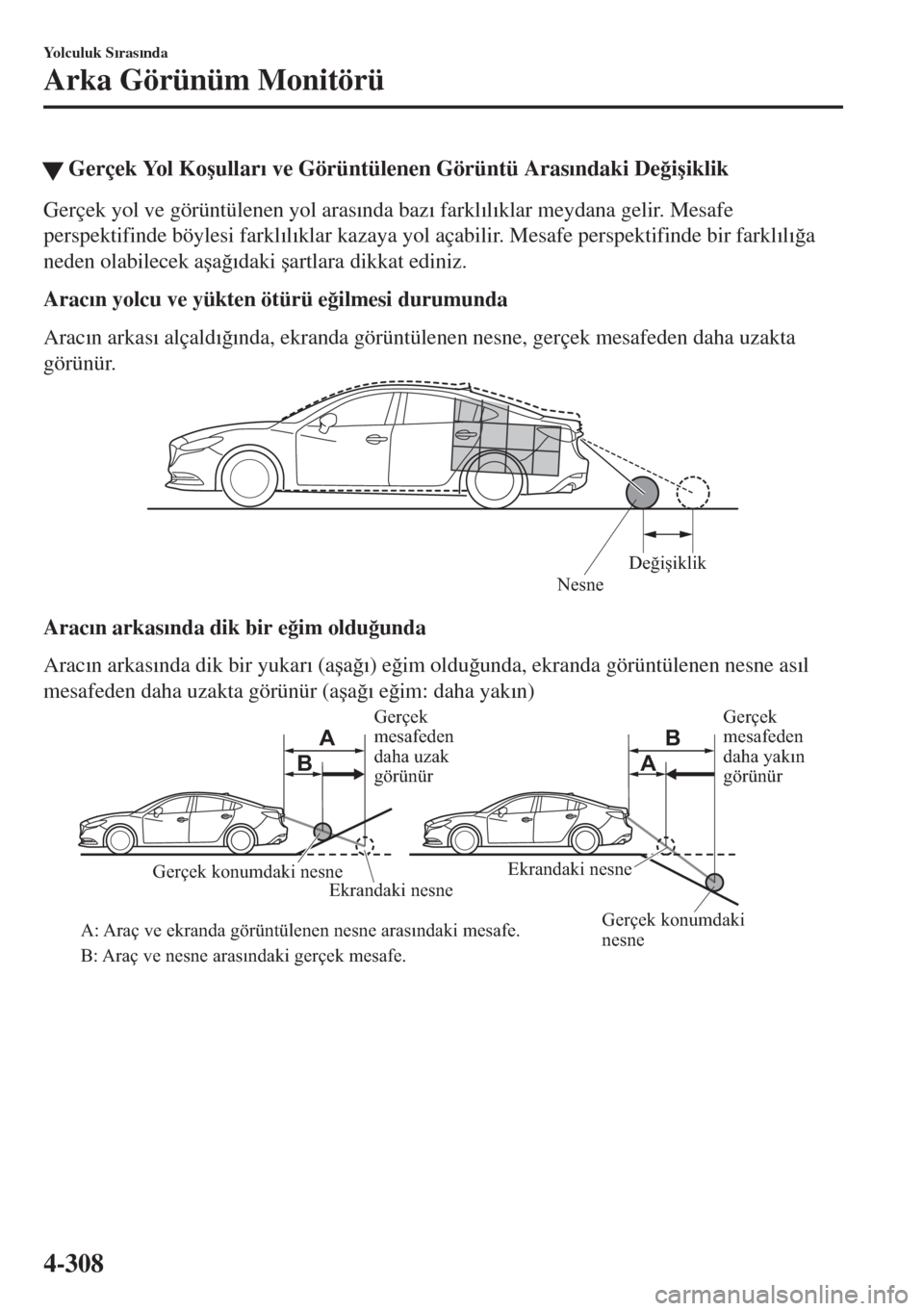

WGerçek Yol Ko úullar Õ ve Görüntülenen Görüntü Aras Õndaki De ÷i úiklik
Gerçek yol ve görüntülenen yol aras Õnda baz Õ farkl Õl Õklar meydana gelir. Mesafe
perspektifinde böylesi farkl Õl Õklar kazaya yol açabilir. Mesafe perspektifinde bir farkl Õl Õ ÷a
neden olabilecek a úa ÷ Õdaki úartlara dikkat ediniz.
Arac Õn yolcu ve yükten ötürü e ÷ilmesi durumunda
Arac Õn arkas Õ alçald Õ ÷ Õnda, ekranda görüntülenen nesne, gerçek mesafeden daha uzakta
görünür.
Değişiklik
Nesne
Arac Õn arkas Õnda dik bir e ÷im oldu ÷unda
Arac Õn arkas Õnda dik bir yukar Õ (a úa ÷ Õ) e ÷im oldu ÷unda, ekranda görüntülenen nesne as Õl
mesafeden daha uzakta görünür (a úa ÷ Õ e ÷im: daha yak Õn)
A AB
B
Gerçek
mesafeden
daha uzak
görünür
Gerçek konumdaki
nesne Gerçek konumdaki nesne
Ekrandaki nesne
A: Araç ve ekranda görüntülenen nesne arasındaki mesafe.
B: Araç ve nesne arasındaki gerçek mesafe.Ekrandaki nesneGerçek
mesafeden
daha yakın
görünür
Yo l c u l u k S Õras Õnda
Arka Görünüm Monitörü
4-308
Page 473 of 875
Arac Õn arkas Õndaki üç boyutlu nesne
Mesafe k Õlavuz çizgileri düz bir yüzeyden hareketle görüntülendi ÷i için, ekranda
görüntülenen üç boyutlu nesneye olan mesafe, as Õl mesafeden farkl Õd Õr.
A
A
C B
CB
(Gerçek mesafe) B>C=A
Ekranda saptanan mesafe A>B>C(Ekran görüntüleme)
(Gerçek durum)
güvenlik için etrafı kontrol ediniz
(Öngörülen araç güzergah Õ yard Õmc Õ çizgileri gösterim tipi)
Geri giderken üç boyutlu bir nesneye yakla ú Õld Õ ÷ Õnda
Geri giderken ç Õk Õnt Õl Õ bir nesneye yakla ú Õld Õ ÷ Õnda, ekranda öngörülen güzergah çizgisi
nesneye temas etmese dahi araç nesneye çarpabilir. Ekranda görüntülenen nesnenin
konumu, ekrandaki öngörülen güzergah çizgileri yatay yol yüzeyi esas al Õnarak
görüntülendi ÷inden gerçek konumdan farkl Õ olabilir. Geri giderken ç Õk Õnt Õl Õ bir nesneye
yakla ú Õlmas Õ durumunda, arka taraf Õ ve etraf Õ do ÷rudan gözünüzle kontrol ediniz.
(Ekran görüntüleme) (Gerçek görünüm)
güvenlik için etrafı kontrol ediniz
Yolculuk S Õras Õnda
Arka Görünüm Monitörü
4-309
Page 474 of 875
tGörüntü Kalitesi Ayar Õ
UYARI
Arka görünüm monitörünün görüntü kalitesi ayarını mutlaka araç dururken yapınız:
Arka görünüm monitörünün görüntü kalitesini seyir halindeyken yapmayınız. Arak görünüm
monitörünün parlaklık, kontrast, renk ve ton ayarının seyir halindeyken yapılması,
dikkatinizin dağılarak kazaya yol açabilmesi açısından oldukça tehlikelidir.
Görüntü kalitesi ayar Õ vites kolu (manuel úanz Õman) veya seçim kolu (otomatik úanz Õman)
geri vites (R) konumundayken yap Õlabilir.
Parlakl Õk, kontrast, renk ve ton olmak üzere 4 ayar yap Õlabilir. Ayar yaparken, arac Õn etraf Õna
da yeterince dikkat edin.
1. Sekmeleri görüntülemek için ekran üzerindeki
ikonunu seçiniz.
2. østenilen sekmeyi seçiniz.
3. Kayd Õr Õc Õy Õ kullanarak parlakl Õ ÷ Õ, kontrast Õ, tonu ve rengi ayarlay Õn Õz.
S Õf Õrlaman Õz gerekirse, s Õf Õrlama dü ÷mesine bas Õn Õz.
4. Sekmeleri kapatmak için ekran üzerindeki
ikonunu seçin.
Yo l c u l u k S Õras Õnda
Arka Görünüm Monitörü
4-310
Page 475 of 875
Park Sensörü Sistemi*
Park sensörleri, araç otoparkta ya da paralel park s Õras Õnda dü úük h Õzlarda sürüldü ÷ü s Õrada
ultrasonik sensörler arac Õn etraf Õndaki engelleri tespit eden sensörler kullan Õr, ve bir uyar Õ
sesi ve alg Õlama göstergesi
* sürücüyü arac Õn yak Õn Õndaki engellerden haberdar eder.
Ön sensör
Ön köşe sensörüArka sensör
Arka köşe sensörü
Ön sensör
Ön köşe sensörüArka sensör
Arka köşe sensörü
Sedan
Wagon
UYARI
Park sensörü sistemine tamamen güvenmeyiniz, aracınızı park ederken etrafı gözünüzle de
kontrol ederek güvenli bir sürüş sağlayınız.
Bu sistem, sürücüyü park etme esnasında öne ve arkaya doğru yönlendirir. Sensörlerin tespit
alanı sınırlıdır, bu nedenle aracı sadece bu sisteme güvenerek kullanmak bir kazaya sebebiyet
verebilir. Daima, etrafınızı gözünüzle kontrol ederek sürüş güvenliğinizi artırınız.
Yolculuk S Õras Õnda
Park Sensörü Sistemi
*Baz Õ modellerde mevcuttur.4-311
Page 476 of 875
NOT
•Sensörlerin tespit mesafesi içerisine aksesuar takmay Õn Õz. Aksi halde sistemin çal Õ úmas Õ
olumsuz yönde etkilenebilir.
•Engel tipine ve çevresel ko úullara ba ÷l Õ olarak, bir sensörün tespit alan Õ daralabilir veya
sensörler engelleri tespit edemeyebilirler.
•Sistem a úa ÷ Õdaki ko úullarda normal olarak çal Õ úmayabilir:
•Sensör çevresini çamur, buz veya kar kaplam Õ úsa (Temizlendi ÷inde normal olarak
çal Õ ú Õr).
•Sensör bölgesi buz tutmu úsa (Buz çözüldü ÷ünde normal olarak çal Õ ú Õr).
•Sensör el ile kapat Õlm Õ úsa.
•Sensör a ú Õr Õ derecede sars Õlm Õ úsa.
•Araç a ú Õr Õ derecede e ÷ilmi úse.
•A ú Õr Õ s Õcak veya so ÷uk hava ko úullar Õnda.
•Araç tümseklerde, yoku úlarda, çak Õl veya çimenli zemin üzerinde kullan Õlm Õ úsa.
•Ba úka bir arac Õn kornas Õ, bir motosiklet motorunun sesi, kamyonlar Õn haval Õ fren sesi
veya ba úka araçlar Õn sensörleri gibi yüksek seviyede ses ç Õkaran herhangi bir úey araca
yakla úm Õ úsa.
•Araç úiddetli ya ÷murda veya su s Õçramalar Õna neden olan yol ko úullar Õnda
kullan Õlm Õ úsa.
•Araca piyasada bulunan herhangi bir anten veya özellikle radyo istasyonu için bir
anten tak Õlm Õ úsa.
•Araç yüksek ve bozuk zeminli bir kald Õr Õmda hareket ediyorsa.
•Bir engel sensöre çok yak Õnsa.
•Tamponun alt Õndaki engeller tespit edilemeyebilir. Ba úlang Õçta alg Õlanan ancak sonradan
araç daha fazla yakla út Õkça alg Õlanamayan tampondan alçakta olan veya ince engeller.
•A úa ÷ Õdaki gibi engeller tespit edilemeyebilir:
•Tel veya halat gibi ince nesneler
•Pamuk ve kar gibi sonik dalgalar Õ kolayca absorbe eden nesneler
•Aç Õsal úekilli nesneler
•Üst k Õsm Õ geni ú olan uzun nesneler
•Küçük, k Õsa nesneler
•Tamponun sars Õlmas Õ durumunda, küçük bir kaza bile olsa, sistemi her zaman bir Yetkili
Mazda Servisi’nde kontrol ettiriniz. Sensörlerin düzgün úekilde çal Õ úm Õyorsa, engelleri
tespit edemezler.
•Park yard Õm Õ sensörleri aç Õld Õ ÷ Õnda bip sesi duyulmuyorsa veya gösterge Õ ú Õ ÷ Õ
yanm Õyorsa, sistemde bir ar Õza olabilir. Yetkili Mazda Servisi’ne ba úvurman Õz Õ öneririz.
•Sistemde ar Õza oldu ÷unu gösteren bir “bip” sesi duyuluyorsa ve gösterge Õ ú Õ ÷ Õ yan Õp
sönüyorsa, sistemde bir ar Õza meydana gelmi ú olabilir. Yetkili Mazda Servisi’ne
ba úvurman Õz Õ öneririz.
Yo l c u l u k S Õras Õnda
Park Sensörü Sistemi
4-312
Page 477 of 875
•Bir sistem ar Õzas Õ oldu ÷unu gösteren “bip” sesi, hava çok so ÷uksa veya sensör bölgesi
çamur, buz veya karla kaplanm Õ úsa duyulmayabilir. Sensör bölgesindeki her türlü yabanc Õ
maddeyi temizleyiniz.
tSensör Tespit Mesafesi
Sensör engelleri a úa ÷ Õdaki mesafeler içinde tespit edebilir.
Ön sensör tespit mesafesi
Ön köşe sensörü tespit mesafesiArka sensör tespit mesafesi Arka köşe sensörü tespit mesafesi
B
A
D
CA: Yaklaşık 55 cm
B: Yaklaşık 55 cm
C: Yaklaşık 100 cm
D: Yaklaşık 150 cm
Uzak ekran Õn görüntülenmesi
Ekran Araç ve engel aras Õndaki mesafe
360° görü ú monitörü yok
360° görü ú monitö-
rü varÖn Sensör
*/Arka
Kö úe Sensörü*Arka Sensör/Arka
Kö úe Sensörü Ön sensöre ve ön
kö úe sensörüne sa-
hip olmayan araç-
lardaÖn sensöre ve ön
kö úe sensörüne sa-
hip araçlarda
Ye úil
Ön sensör:
Ya k l a ú Õk 100Š60 cmArka sensör:
Ya k l a ú Õk 150Š60 cm
Yolculuk S Õras Õnda
Park Sensörü Sistemi
*Baz Õ modellerde mevcuttur.4-313
Page 478 of 875
Ekran Araç ve engel aras Õndaki mesafe
360° görü ú monitörü yok
360° görü ú monitö-
rü varÖn Sensör
*/Arka
Kö úe Sensörü*Arka Sensör/Arka
Kö úe Sensörü Ön sensöre ve ön
kö úe sensörüne sa-
hip olmayan araç-
lardaÖn sensöre ve ön
kö úe sensörüne sa-
hip araçlarda
Sar Õ
Ön sensör:
Ya k l a ú Õk 60Š45 cm
Ön kö úe sensörü:
Ya k l a ú Õk 55Š38 cmArka sensör:
Ya k l a ú Õk 60Š45 cm
Arka kö úe sensörü:
Ya k l a ú Õk 55Š38 cm
Turu ncu
Ön sensör:
Ya k l a ú Õk 45Š35 cm
Ön kö úe sensörü:
Ya k l a ú Õk 38Š25 cmArka sensör:
Ya k l a ú Õk 45Š35 cm
Arka kö úe sensörü:
Ya k l a ú Õk 38Š25 cm
K Õrm Õz Õ
Ön sensör:
Ya k l a ú Õk 35 cm mesa-
fede
Ön kö úe sensörü:
Ya k l a ú Õk 25 cm mesa-
fedeArka sensör:
Ya k l a ú Õk 35 cm mesa-
fede
Arka kö úe sensörü:
Ya k l a ú Õk 25 cm mesa-
fede
Yo l c u l u k S Õras Õnda
Park Sensörü Sistemi
4-314*Baz Õ modellerde mevcuttur.
Page 479 of 875
tPark Yard Õm Sensörü Sistemi Kullan Õm Õ
Ön sensöre/ön kö úe sensörüne sahip olmayan araçlarda
Park sensörleri, kontak aç Õkken vites kolu/selektörü R pozisyonuna getirildi ÷inde
kullan Õlabilir.
Ön sensöre/ön kö úe sensörüne sahip olan araçlarda
Kontak anahtar Õ ON konumundayken park sensörü dü ÷mesine bas Õld Õ ÷ Õnda uyar Õ sesleri ve
gösterge Õ ú Õklar Õ aç Õl Õr.
Park sensörü aktifken kontak anahtar Õ ON konumuna getirildi ÷inde gösterge Õ ú Õ ÷ Õ yanar.
ø úlemi durdurmak için dü ÷meye tekrar bas Õn Õz.
Gösterge lambası
Kullan Õm Ko úullar Õ
Park sensörü sistemi a úa ÷ Õdaki ko úullar Õn hepsi sa ÷land Õ ÷ Õnda kullan Õlabilir:
•Kontak aç Õk konumda.
•Park sensörü dü ÷mesi aç Õk durumda.
NOT
•(Otomatik úanz Õmanl Õ araç)
Tespit göstergesi ve ön/ön kö úe sensörlerinin sesleri seçim kolu P pozisyonundayken
çal Õ úmaz.
•Tespit göstergesi ve uyar Õ sesleri park freni çekiliyken aktive olmaz.
Yolculuk S Õras Õnda
Park Sensörü Sistemi
4-315
Page 480 of 875
tEngel Tespit Gösterimi
Bir engel tespit eden sensör konumu gösterilir. Gösterge, sensör taraf Õnda tespit edilen
mesafeye ba ÷l Õ olarak farkl Õ bölgelerde yanabilir.
Araç bir engele yakla út Õkça, araca daha yak Õn göstergedeki bölge yanar.
360° görüş monitörü yok
360° görüş monitörü var
Sağ köşe sensörü
göstergesi Sağ köşe sensörü
göstergesi
Sol köşe sensörü
göstergesi
Sağ köşe
sensörü
göstergesi Sol köşe sensörü
göstergesiSağ köşe
sensörü
göstergesi Sol köşe sensörü
göstergesiSol köşe sensörü
göstergesi Ön sensör göstergesi
Ön sensör göstergesi
Arka sensör göstergesiArka sensör göstergesi
Bazı modellerde mevcuttur.
NOT
Alg Õlama göstergesi, gösterme ve göstermeme aras Õnda de ÷i úebilir.
Sayfa 9-15’daki Güvenlik Ekipman Õ bölümünü inceleyin.
Yo l c u l u k S Õras Õnda
Park Sensörü Sistemi
4-316
