Black plate (321,1)

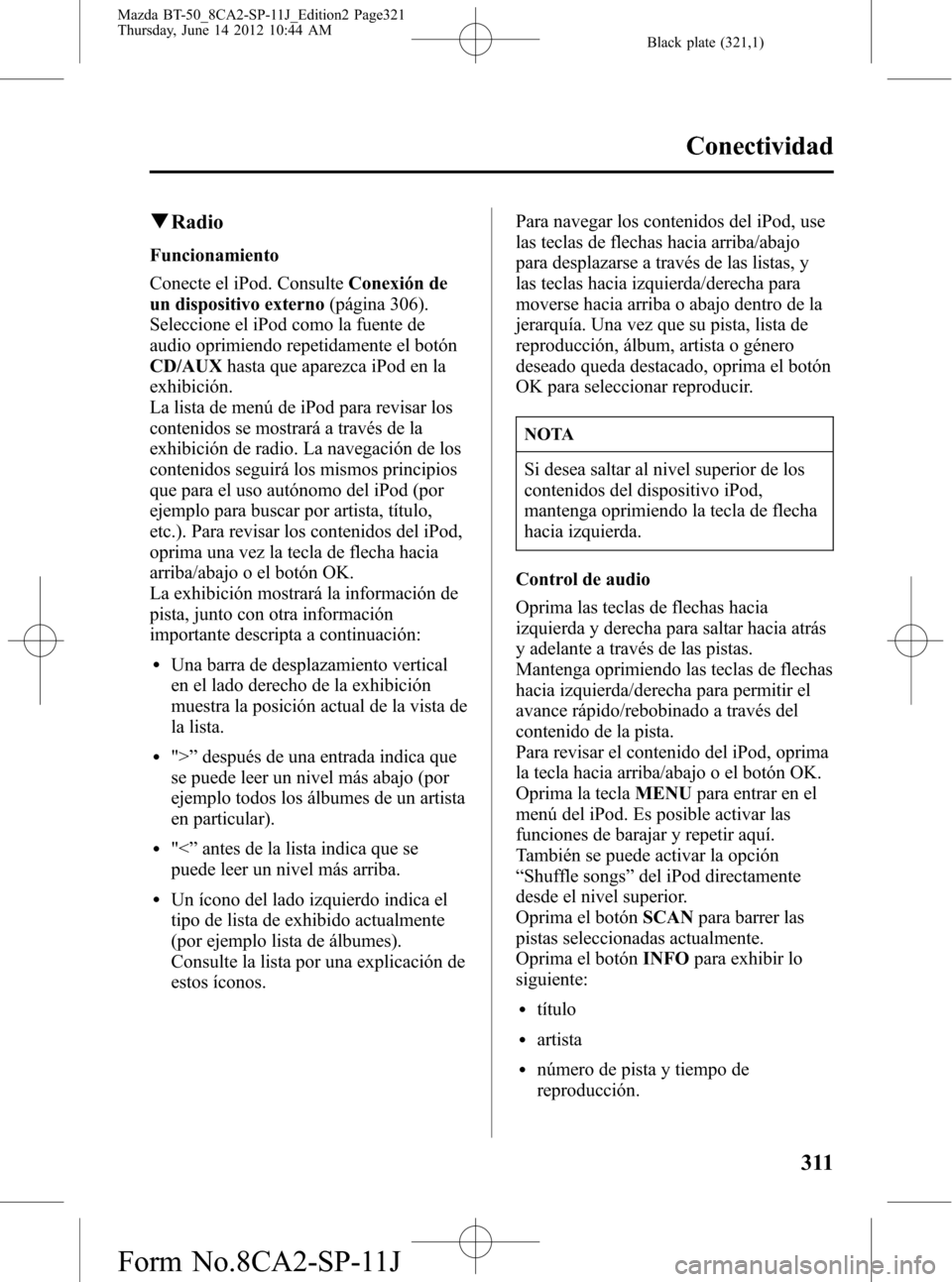

qRadio
Funcionamiento
Conecte el iPod. ConsulteConexión de
un dispositivo externo(página 306).
Seleccione el iPod como la fuente de
audio oprimiendo repetidamente el botón
CD/AUXhasta que aparezca iPod en la
exhibición.
La lista de menú de iPod para revisar los
contenidos se mostrará a través de la
exhibición de radio. La navegación de los
contenidos seguirá los mismos principios
que para el uso autónomo del iPod (por
ejemplo para buscar por artista, título,
etc.). Para revisar los contenidos del iPod,
oprima una vez la tecla de flecha hacia
arriba/abajo o el botón OK.
La exhibición mostrará la información de
pista, junto con otra información
importante descripta a continuación:
lUna barra de desplazamiento vertical
en el lado derecho de la exhibición
muestra la posición actual de la vista de
la lista.
l">”después de una entrada indica que
se puede leer un nivel más abajo (por
ejemplo todos los álbumes de un artista
en particular).
l"<”antes de la lista indica que se
puede leer un nivel más arriba.
lUn ícono del lado izquierdo indica el
tipo de lista de exhibido actualmente
(por ejemplo lista de álbumes).
Consulte la lista por una explicación de
estos íconos.Para navegar los contenidos del iPod, use
las teclas de flechas hacia arriba/abajo
para desplazarse a través de las listas, y
las teclas hacia izquierda/derecha para
moverse hacia arriba o abajo dentro de la
jerarquía. Una vez que su pista, lista de
reproducción, álbum, artista o género
deseado queda destacado, oprima el botón
OK para seleccionar reproducir.
NOTA
Si desea saltar al nivel superior de los
contenidos del dispositivo iPod,
mantenga oprimiendo la tecla de flecha
hacia izquierda.
Control de audio
Oprima las teclas de flechas hacia
izquierda y derecha para saltar hacia atrás
y adelante a través de las pistas.
Mantenga oprimiendo las teclas de flechas
hacia izquierda/derecha para permitir el
avance rápido/rebobinado a través del
contenido de la pista.
Para revisar el contenido del iPod, oprima
la tecla hacia arriba/abajo o el botón OK.
Oprima la teclaMENUpara entrar en el
menú del iPod. Es posible activar las
funciones de barajar y repetir aquí.
También se puede activar la opción
“Shuffle songs”del iPod directamente
desde el nivel superior.
Oprima el botónSCANpara barrer las
pistas seleccionadas actualmente.
Oprima el botónINFOpara exhibir lo
siguiente:
ltítulo
lartista
lnúmero de pista y tiempo de
reproducción.
Conectividad
311
Mazda BT-50_8CA2-SP-11J_Edition2 Page321
Thursday, June 14 2012 10:44 AM
Form No.8CA2-SP-11J

Black plate (322,1)

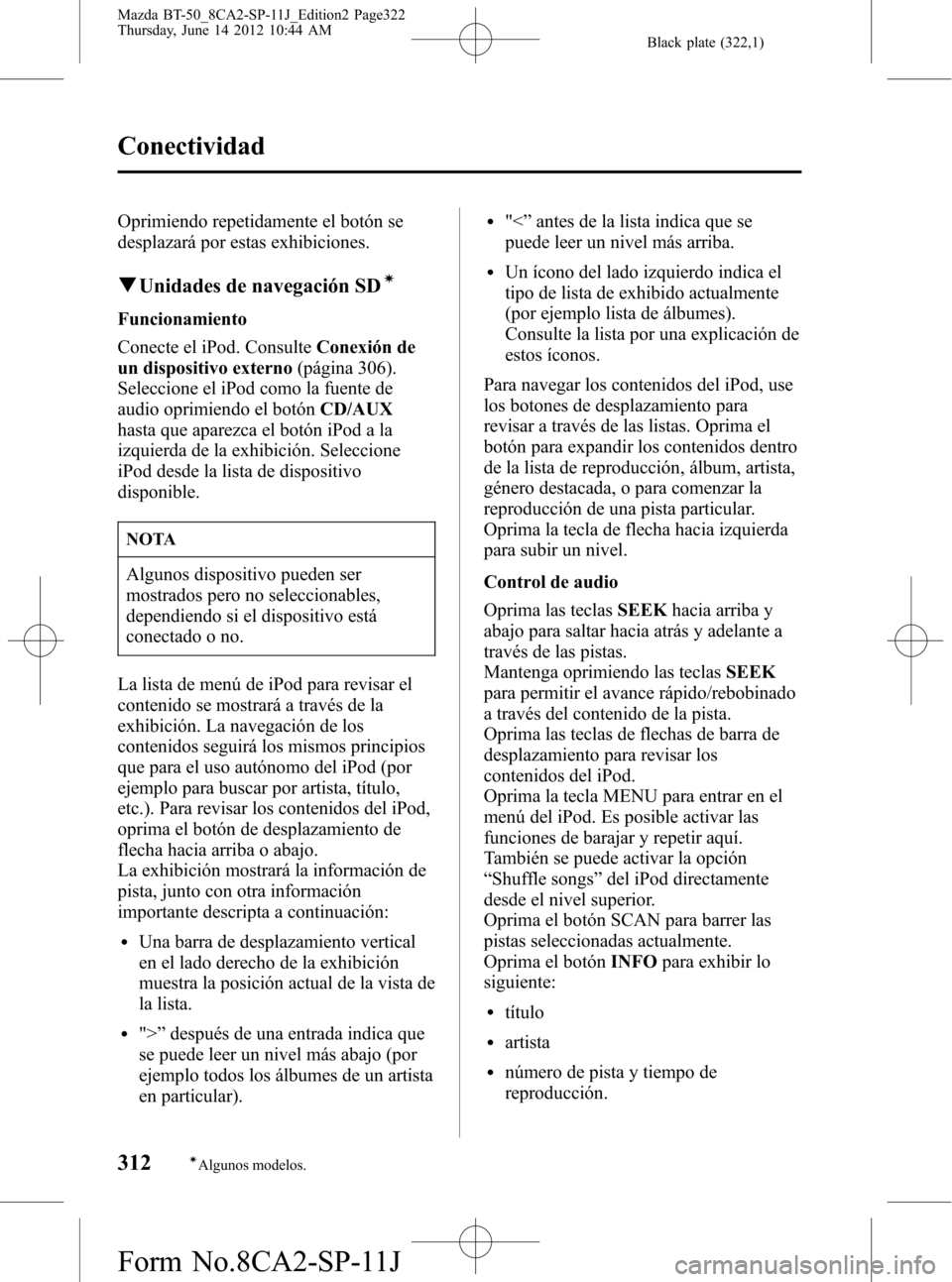

Oprimiendo repetidamente el botón se
desplazará por estas exhibiciones.
qUnidades de navegación SDí
Funcionamiento
Conecte el iPod. ConsulteConexión de
un dispositivo externo(página 306).
Seleccione el iPod como la fuente de
audio oprimiendo el botónCD/AUX
hasta que aparezca el botón iPod a la
izquierda de la exhibición. Seleccione
iPod desde la lista de dispositivo
disponible.
NOTA
Algunos dispositivo pueden ser
mostrados pero no seleccionables,
dependiendo si el dispositivo está
conectado o no.
La lista de menú de iPod para revisar el
contenido se mostrará a través de la
exhibición. La navegación de los
contenidos seguirá los mismos principios
que para el uso autónomo del iPod (por
ejemplo para buscar por artista, título,
etc.). Para revisar los contenidos del iPod,
oprima el botón de desplazamiento de
flecha hacia arriba o abajo.
La exhibición mostrará la información de
pista, junto con otra información
importante descripta a continuación:
lUna barra de desplazamiento vertical
en el lado derecho de la exhibición
muestra la posición actual de la vista de
la lista.
l">”después de una entrada indica que
se puede leer un nivel más abajo (por
ejemplo todos los álbumes de un artista
en particular).
l"<”antes de la lista indica que se
puede leer un nivel más arriba.
lUn ícono del lado izquierdo indica el
tipo de lista de exhibido actualmente
(por ejemplo lista de álbumes).
Consulte la lista por una explicación de
estos íconos.
Para navegar los contenidos del iPod, use
los botones de desplazamiento para
revisar a través de las listas. Oprima el
botón para expandir los contenidos dentro
de la lista de reproducción, álbum, artista,
género destacada, o para comenzar la
reproducción de una pista particular.
Oprima la tecla de flecha hacia izquierda
para subir un nivel.
Control de audio
Oprima las teclasSEEKhacia arriba y
abajo para saltar hacia atrás y adelante a
través de las pistas.
Mantenga oprimiendo las teclasSEEK
para permitir el avance rápido/rebobinado
a través del contenido de la pista.
Oprima las teclas de flechas de barra de
desplazamiento para revisar los
contenidos del iPod.
Oprima la tecla MENU para entrar en el
menú del iPod. Es posible activar las
funciones de barajar y repetir aquí.
También se puede activar la opción
“Shuffle songs”del iPod directamente
desde el nivel superior.
Oprima el botón SCAN para barrer las
pistas seleccionadas actualmente.
Oprima el botónINFOpara exhibir lo
siguiente:
ltítulo
lartista
lnúmero de pista y tiempo de
reproducción.
312íAlgunos modelos.
Conectividad
Mazda BT-50_8CA2-SP-11J_Edition2 Page322
Thursday, June 14 2012 10:44 AM
Form No.8CA2-SP-11J

Black plate (323,1)

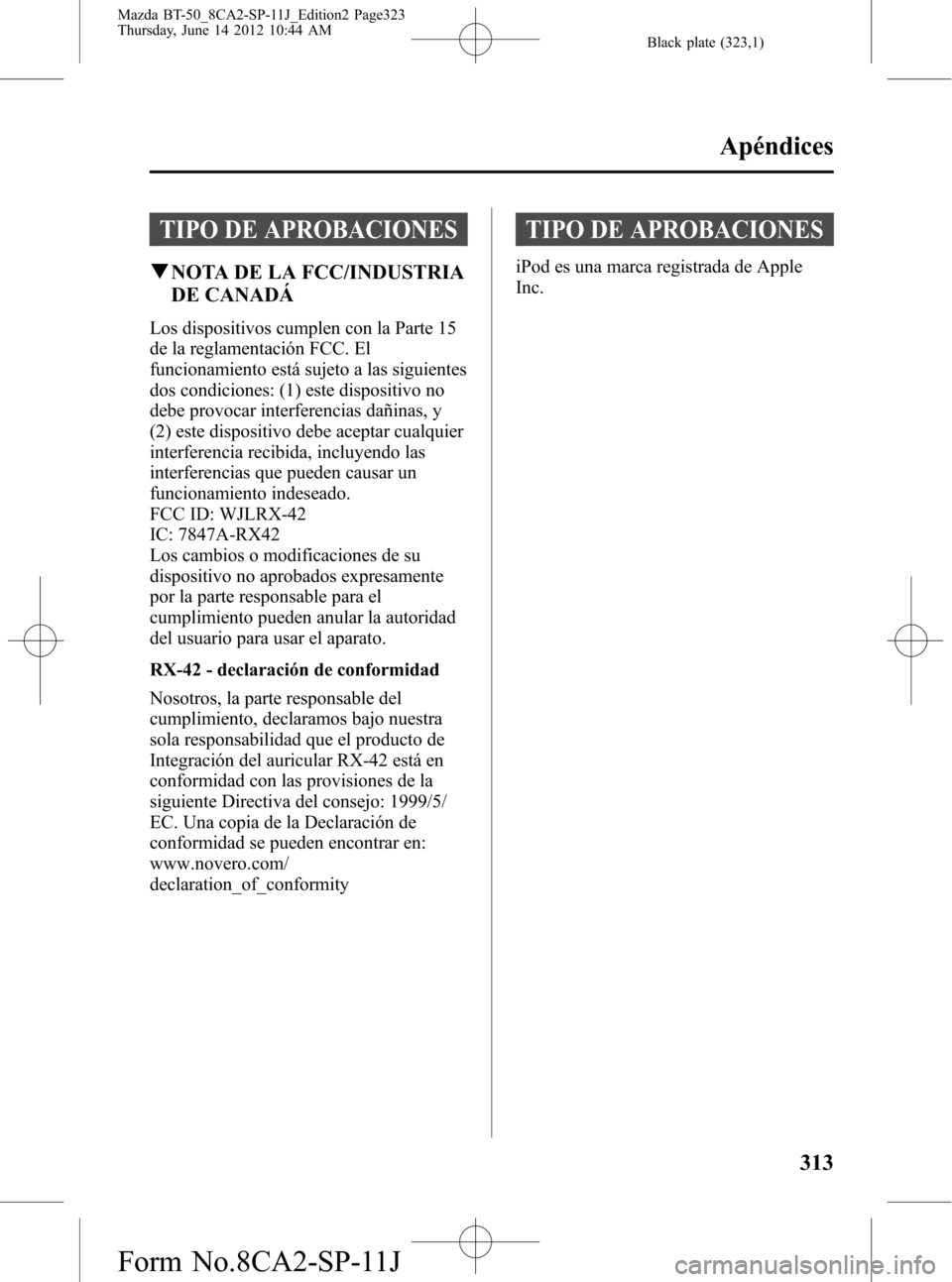

TIPO DE APROBACIONES
qNOTA DE LA FCC/INDUSTRIA
DE CANADÁ
Los dispositivos cumplen con la Parte 15
de la reglamentación FCC. El
funcionamiento está sujeto a las siguientes
dos condiciones: (1) este dispositivo no
debe provocar interferencias dañinas, y
(2) este dispositivo debe aceptar cualquier
interferencia recibida, incluyendo las
interferencias que pueden causar un
funcionamiento indeseado.
FCC ID: WJLRX-42
IC: 7847A-RX42
Los cambios o modificaciones de su
dispositivo no aprobados expresamente
por la parte responsable para el
cumplimiento pueden anular la autoridad
del usuario para usar el aparato.
RX-42 - declaración de conformidad
Nosotros, la parte responsable del
cumplimiento, declaramos bajo nuestra
sola responsabilidad que el producto de
Integración del auricular RX-42 está en
conformidad con las provisiones de la
siguiente Directiva del consejo: 1999/5/
EC. Una copia de la Declaración de
conformidad se pueden encontrar en:
www.novero.com/
declaration_of_conformity
TIPO DE APROBACIONES
iPod es una marca registrada de Apple
Inc.
Apéndices
313
Mazda BT-50_8CA2-SP-11J_Edition2 Page323
Thursday, June 14 2012 10:44 AM
Form No.8CA2-SP-11J

Black plate (324,1)

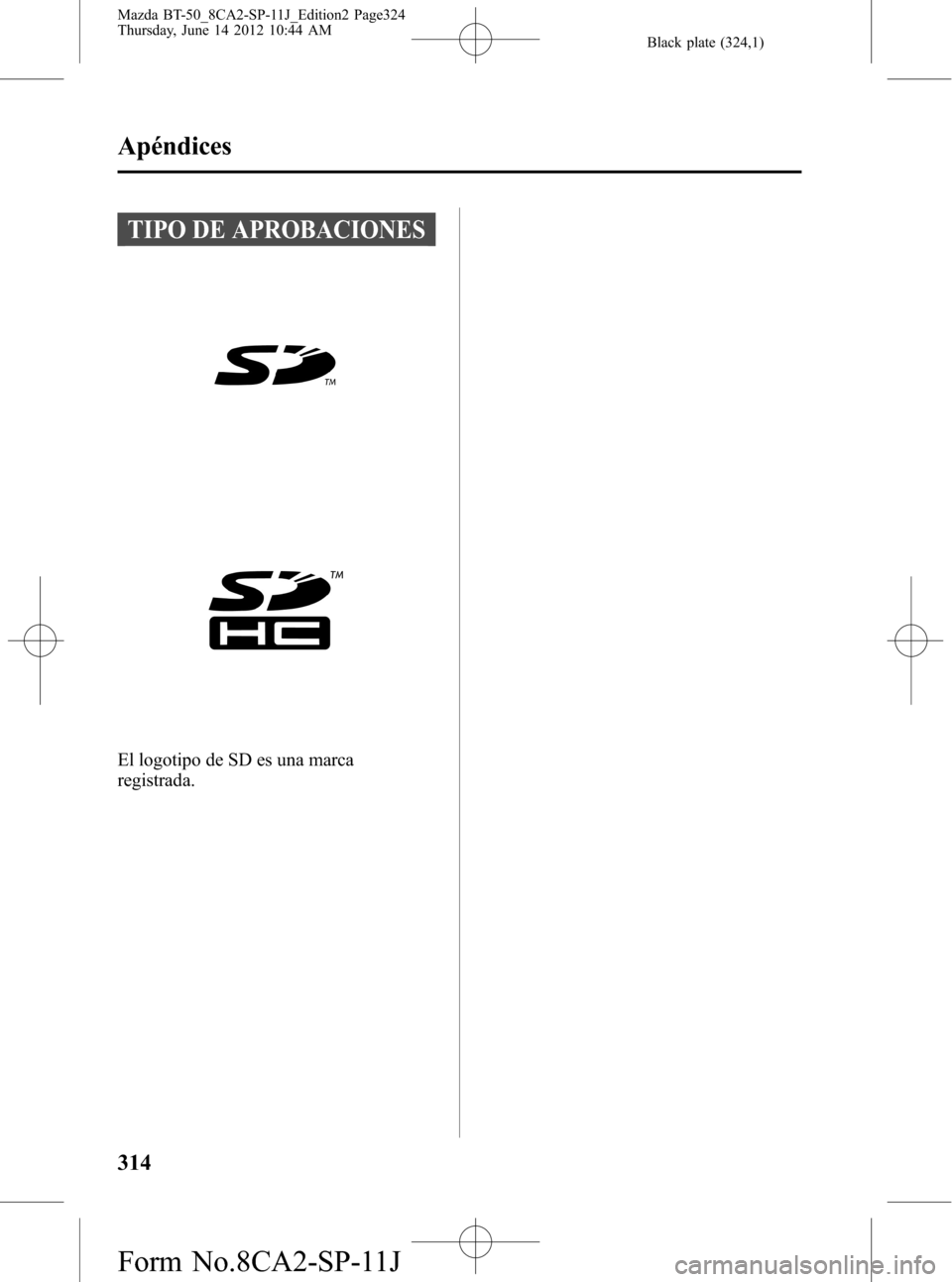

TIPO DE APROBACIONES
El logotipo de SD es una marca
registrada.
314
Apéndices
Mazda BT-50_8CA2-SP-11J_Edition2 Page324
Thursday, June 14 2012 10:44 AM
Form No.8CA2-SP-11J

Black plate (325,1)
COMPATIBLIDAD ELECTROMAGNÉTICA
ADVERTENCIA
lSu vehículo ha sido testeado y certificado por las legislaciones respecto a la
compatibilidad electromagnética (72/245/EEC, UN ECE Regulación 10 u otros
requerimientos locales aplicables). Es su responsabilidad asegurarse que cualquier
equipo que instale cumpla con las legislaciones locales. Haga que el equipo sea
instalado por técnicos expertos.
lEl equipo de transmisión RF (radio frecuencias) (por ej. teléfonos celulares,
transmisores de radio amateurs, etc.) solo se pueden instalar en su vehículo si
cumplen con los parámetros indicados en el cuadro a continuación. No hay
provisiones ni condiciones especiales para la instalación o uso.
lNo instale un transceptor, micrófonos, altavoces, ni ningún otro objeto en el paso
de inflado del sistema de bolsas de aire.
lNo sujete los cables de antenas al cableado original del vehículo, tuberías de
combustible ni tuberías de frenos.
lMantenga la antena y los cables de alimentación al menos a 10 centímetros de
cualquier módulo electrónico y bolsas de aire.
Apéndices
315
Mazda BT-50_8CA2-SP-11J_Edition2 Page325
Thursday, June 14 2012 10:44 AM
Form No.8CA2-SP-11J

Black plate (326,1)
Banda de
frecuencia
MHzPotencia de salida máxima Vatios
(Pico RMS)Posiciones de la antena
1 - 30 100 W 8
50 - 54 100 W 3, 4, 5
68 - 87,5 50 W 3, 4, 5
142 - 176 50 W 3, 4, 5
220 - 225 50 W 3, 4, 5
380 - 512 50 W 3, 4, 5
806 - 870 10 W 3, 4, 5, 6
*,7*
870 - 940 10 W 3, 4, 5, 6*,7*
1200 - 1400 10 W 3, 4, 5
1710 - 1885 10 W 3, 4, 5, 6*,7*
1885 - 2025 10 W 3, 4, 5, 6*,7*
*
Sólo para teléfonos móviles GSM/3G, con una antena instalada dentro del parabrisas.
NOTA
lPosición 6 & 7 son antenas de parche, 8 es la barra de remolque.
lDespués de la instalación de los transmisores RF, verifique por distorsiones desde y a
todos los equipos eléctricos en el vehículo, en los modos de espera y transmisión.
Verifique todos los equipos eléctricos:
lcon el encendido enON
lcon el motor funcionando
ldurante una prueba de conducción a diferentes velocidades.
Verifique que los campos electromagnéticos generados dentro de la cabina del vehículo por
el transmisor instalado no exceden los requisitos de exposición aplicables al ser humano.
316
Apéndices
Mazda BT-50_8CA2-SP-11J_Edition2 Page326
Thursday, June 14 2012 10:44 AM
Form No.8CA2-SP-11J

Black plate (327,1)

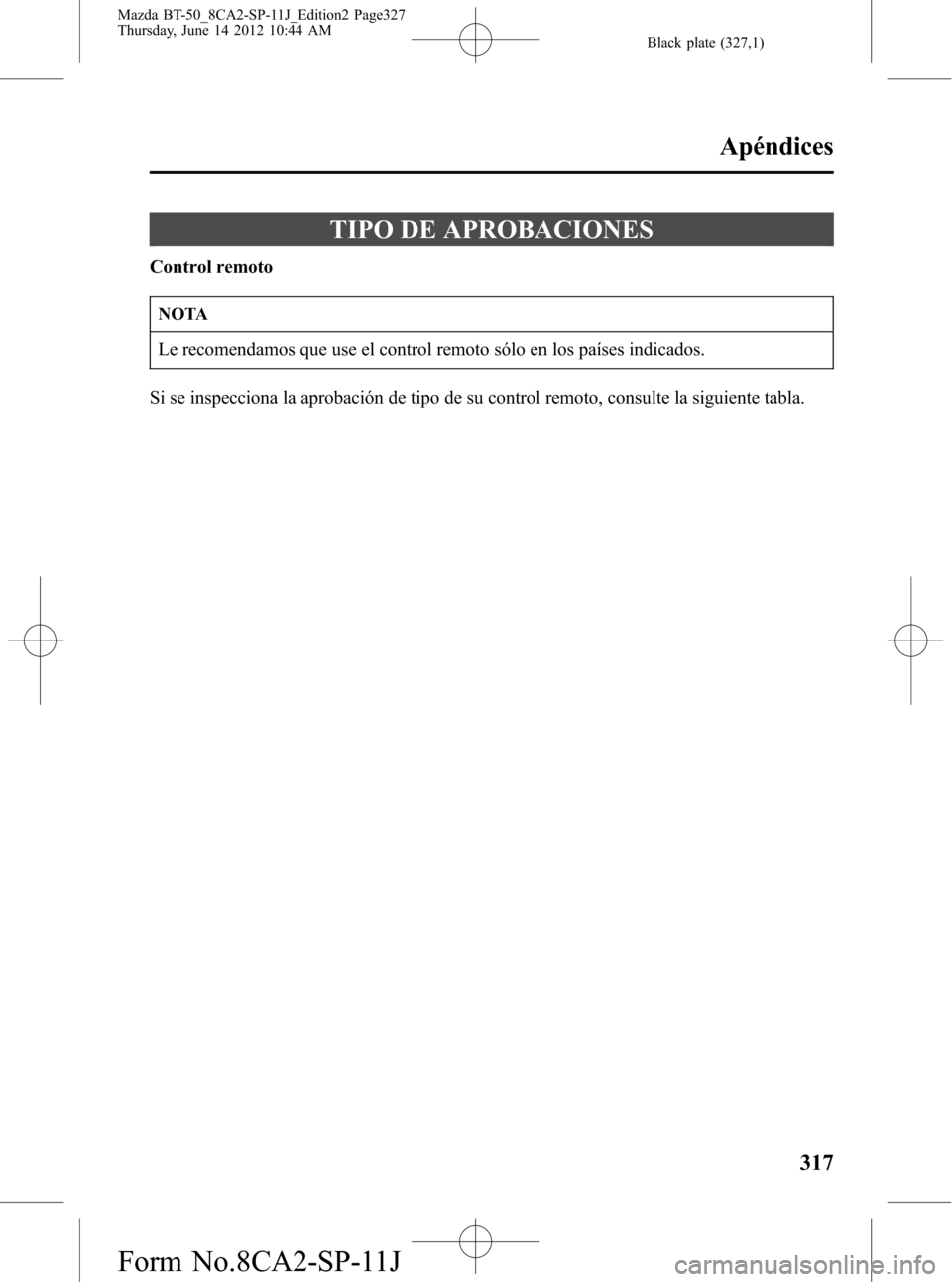

TIPO DE APROBACIONES
Control remoto
NOTA
Le recomendamos que use el control remoto sólo en los países indicados.
Si se inspecciona la aprobación de tipo de su control remoto, consulte la siguiente tabla.
Apéndices
317
Mazda BT-50_8CA2-SP-11J_Edition2 Page327
Thursday, June 14 2012 10:44 AM
Form No.8CA2-SP-11J

Black plate (328,1)

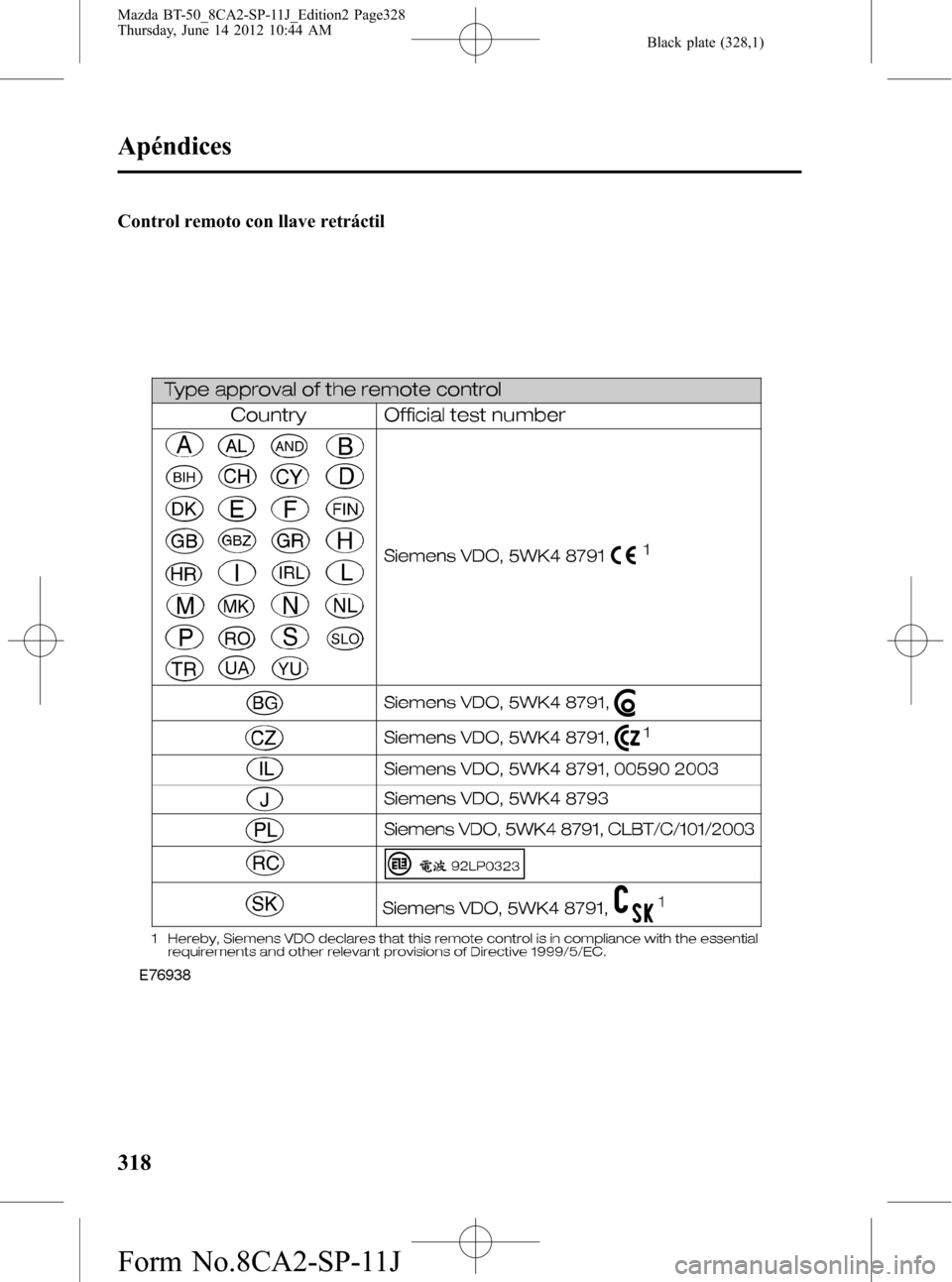

Control remoto con llave retráctil
318
Apéndices
Mazda BT-50_8CA2-SP-11J_Edition2 Page328
Thursday, June 14 2012 10:44 AM
Form No.8CA2-SP-11J

Black plate (329,1)
Control remoto sin llave retráctil
Apéndices
319
Mazda BT-50_8CA2-SP-11J_Edition2 Page329
Thursday, June 14 2012 10:44 AM
Form No.8CA2-SP-11J

Black plate (330,1)
Inmobilizador del motor
Si se inspecciona la aprobación de tipo de su inmovilizador de motor, consulte la siguiente
tabla.
