MAZDA MODEL CARROL 2015 取扱説明書 (キャロル) (in Japanese)

6
お車との上手なつきあいかた/お手入れ
6-9
電池は、＋極を上にして取り付け
ます。
74P60050
キーカバーを組み付けます。
図のようにカバーの先端をあわせ
てから取り付けます。
74P60060
スクリューを確実に締め付けま
す。
リモコンキーが正常に作動するか確
認します。
アドバンストキーレスエント
リー＆キーレスプッシュボタ
ンスタートシステム装備車
リモコンキー（携帯リモコン）から
キーを取り出します。
→　3-2ページ（キー）
携帯リモコンのケースを分割しま
す。
ケースは、ロック解除レバー（1）
側を上にします。（内部ユニット
の落下防止のため）
傷つき防止のため、マイナスドラ
イバー（市販品）に布などをかぶ
せます。キー格納穴の両側にある
溝（2）へ差し込み、ケースを分
割します。
70K60020
CR1616
3
4
使用電池 リチウム電池CR2032
ケースを分割するときは、ロック解
除レバー（1）側を下にしないでく
ださい。内部ユニットが落下して破
損するおそれがあります。
ドライバーで、内部ユニットを破損
しないよう注意してください。
1
2
(2)(1)
000.book 9 ページ ２０１４年１２月５日　金曜日　午前９時２０分

6
お車との上手なつきあいかた/お手入れ
6-10
電池を交換します。
古い電池を取り出します。傷つき
防止のため、布などをかぶせたマ
イナスドライバー（市販品）を使
用します。
82K383
電池は、＋極を上にして取り付け
ます。
64L60070
ケースを組み付けます。
ケースのあわせ部分のすきまが均
等になるように確実にはめ込みま
す。
万一部品がばらけてしまった場合
は、次の図を参考に組み付けてく
ださい。
70K60030
キーを格納します。
携帯リモコンが正常に作動するか確
認します。
■ 携帯リモコン電池消耗警告灯のリセットのしかた
電池交換前に携帯リモコン電池消耗警告
灯が点灯していた場合は、電池交換後に
次の操作を行なって警告灯をリセットし
てください。
キーレスエントリーによるドアの施
錠・解錠を2回以上繰り返す
→　3-8ページ（キーレスエントリー）
→　3-13ページ
（携帯リモコン電池消耗警告灯）
3
4
（3）内部ユニット （4） スイッチ
（5） アッパーケース（6） ロアケース
所有している予備の携帯リモコンの電
池が正常な場合、予備の携帯リモコン
で上記の操作を行なっても警告灯をリ
セットできます。
(6)
(3)
(5)
(4)
5
6
000.book 10 ページ ２０１４年１２月５日　金曜日　午前９時２０分

6
お車との上手なつきあいかた/寒冷時の取扱い
6-11
ウインドーウォッシャー液
凍結を防ぐため、外気温に応じた割合で
配合してください。
〈マツダ純正ウォッシャー液の場合〉
鉛バッテリー
鉛バッテリーの液量や比重を点検してく
ださい。寒くなるとバッテリーの性能が
下がり、弱っているバッテリーではエン
ジンがかかりにくくなります。
→　2-3ページ（鉛バッテリーの液面を点検する）
冷却水
エンジン内部の腐食および凍結防止のた
め、指定の冷却水をお使いください。
→　8-1ページ（サービスデータ）
→　メンテナンスノート（日常点検）
スノーブレード（別売り）
スノーブレード（降雪地用ワイパーブ
レード）は、金属部分をゴムで覆って雪
の付着を少なくするものです。標準装備
のワイパーブレードでは、降雪時に雪が
付着し、ふき取りにくくなることがあり
ますので、必要に応じて交換してくださ
い。
使用地域・季節 薄める割合 凍結温度
通　常 原液1に水3 約－7℃
温暖地の冬期 原液1に水2 約－10℃
寒冷地の冬期 原液1に水1 約－20℃
極寒冷地の冬期 原液のまま 約－50℃
冷却水の濃度点検および交換は、マツ
ダ販売店へお申し付けください。
寒冷時の取扱い
冬期に入る前の準備
高速走行時は、通常のワイパーブ
レードよりふき取りにくくなること
があります。その場合には、車のス
ピードを落としてください。
運転支援機能装備車は、マツダ純正
品以外のスノーブレードを使用しな
いでください。
雪の降らない時季は、通常のワイ
パーブレードのご使用をおすすめし
ます。
マツダ純正品のスノーブレードにつ
いては、マツダ販売店にご相談くだ
さい。
000.book 11 ページ ２０１４年１２月５日　金曜日　午前９時２０分

6
お車との上手なつきあいかた/寒冷時の取扱い
6-12
冬用タイヤ、タイヤチェーン、
輪止め
雪道や凍結路を走行するために必要で
す。
82K139
屋根に積もった雪
出発の前に取り除いてください。走行時
に落下して、視界をさまたげるおそれが
あります。
80J308
ワイパーの凍結
ぬるま湯をかけて氷を溶かします。溶か
したあとは、再び凍結しないように水分
をふき取ってください。凍結したまま無
理にワイパーを作動させると、ブレード
部（ゴムの部分）が傷ついたり、ワイ
パーが故障したりするおそれがありま
す。
65P60060
(1) 冬用タイヤ (2) タイヤチェーン
(3) 輪止め
(1)(3)
(2)
出発の前に
000.book 12 ページ ２０１４年１２月５日　金曜日　午前９時２０分

6
お車との上手なつきあいかた/寒冷時の取扱い
6-13
ガラス面の雪や霜
プ ラ ス チ ッ ク の 板（1）を 使 う と、ガ ラ
スを傷つけずに落とせます。
80J310
ドアミラーの凍結
ぬるま湯をかけて氷を溶かします。溶か
したあとは、再び凍結しないように水分
をふき取ってください。凍結したまま無
理にドアミラーを動かそうとすると、故
障するおそれがあります。
65P60070
ドアの凍結
ぬるま湯をドアキーの穴を避けてかけま
す。ドアが開いたあとは水分をふき取っ
てください。凍結したまま無理に開けよ
うとすると、ドアまわりのゴムがはがれ
たり、破損したりするおそれがありま
す。
65P60080
(1)
ドアミラー格納スイッチ（タイプ別
装備）を使用するときは、ドアミ
ラーが手で動かせることを確認して
から、スイッチ操作を行なってくだ
さい。凍結したまま操作を繰り返す
と、故障の原因となります。
→　3-25ページ（ドアミラー格納スイッチ）
リモート格納ミラー（タイプ別装
備）の場合、ドアミラーが凍結する
ような寒冷時は、リモート格納ミ
ラーの機能を停止してください。凍
結したまま動作を繰り返すと、故障
の原因となります。
→　3-26ページ （リモート格納ミラー）
000.book 13 ページ ２０１４年１２月５日　金曜日　午前９時２０分

6
お車との上手なつきあいかた/寒冷時の取扱い
6-14
靴に付着した雪
乗車するときによく落としてください。
そのまま乗車すると、ペダル操作時に
滑ったり、車内の湿気が多くなってガラ
スがくもりやすくなったりします。
80J312
雪道や凍結路はゆっくり走行
80J039
ブレーキの効き具合を確認
ブレーキ装置に付着した雪や氷が凍結し
て、ブレーキの効きが悪くなることがあ
ります。
周囲の安全を確かめてから低速でブ
レーキペダルを数回踏み、ブレーキの
効きを確かめてください。
ブレーキの効きが悪いときは、効きが
回復するまで低速で繰り返しブレーキ
ペダルを軽く踏み、ブレーキ装置のし
めりを乾かしてください。
スピードを控えめにし、急発進、急加
速、急ブレーキ、急ハンドル、急激な
エンジンブレーキなど「急」のつく運
転はしないでください。雪道や凍結路
は路面が滑りやすく、スリップ事故を
起こすおそれがあります。
雪道を走行するとき
r ù
ý
ý
rÏñ
ý
ý
r ¶Âw
r™½“µ
r=r½‚½ ¶Âw
000.book 14 ページ ２０１４年１２月５日　金曜日　午前９時２０分

6
お車との上手なつきあいかた/寒冷時の取扱い
6-15
冬用タイヤ、タイヤチェーン
を装着
雪道や凍結路では、冬用タイヤまたはタ
イヤチェーンを装着してください。
走行する地区の条例などにしたがって
装着してください。
→　6-6ページ（タイヤ交換するときは）
→　6-16 ページ（タイヤチェーンを 装着するとき）
フェンダー裏側に付着した雪
を取り除く
雪道を走行すると、フェンダーの裏側に
雪が付着してタイヤと接触し、ハンドル
の切れが悪くなることがあります。
ときどき車を止めてフェンダーの裏側
を点検してください。雪の塊が付着し
ているときは、周囲の部品を傷つけな
いように雪を取り除いてください。
80J313
パーキングブレーキ
パーキングブレーキが凍結すると解除で
きなくなります。
長時間駐車するときは、パーキングブ
レーキをかけずに輪止め（市販品）を
してください。
・ は、セレクトレ
バーを に入れます。
・ は、チェンジレバー
をRまたは1速に入れます。
凍結防止剤が散布してある道
を走行したあとは
すみやかに凍結防止剤を洗い落としてく
ださい。とくに車体の下まわり、足まわ
りを念入りに洗ってください。放置する
とサビの原因となります。
凍結を防ぐため、洗車後はドアまわりな
どの水分をふき取ってください。
ドアキーの穴を避けて洗車してくださ
い。キー穴が凍結すると、ドアが解錠
できなくなります。
ドアまわりのゴム部品の水分は、とく
によくふき取ってください。凍結する
と、ドアが開かなくなります。
80J314
駐車するとき
オートマチック車
P
マニュアル車
000.book 15 ページ ２０１４年１２月５日　金曜日　午前９時２０分

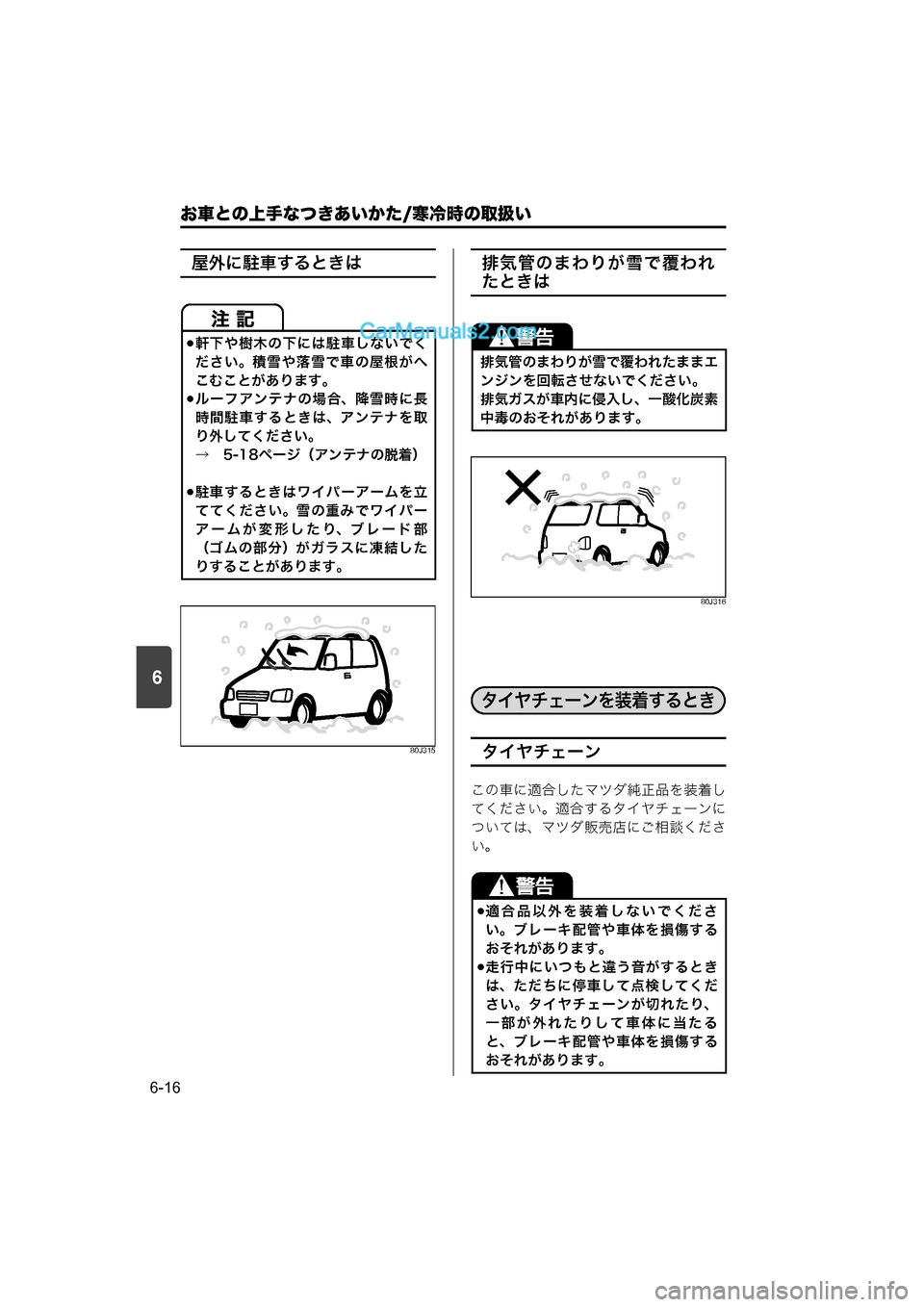

6
お車との上手なつきあいかた/寒冷時の取扱い
6-16
屋外に駐車するときは
80J315
排気管のまわりが雪で覆われ
たときは
80J316
タイヤチェーン
この車に適合したマツダ純正品を装着し
てください。適合するタイヤチェーンに
ついては、マツダ販売店にご相談くださ
い。
軒下や樹木の下には駐車しないでく
ださい。積雪や落雪で車の屋根がへ
こむことがあります。
ルーフアンテナの場合、降雪時に長
時間駐車するときは、アンテナを取
り外してください。
→　5-18ページ（アンテナの脱着）
駐車するときはワイパーアームを立
ててください。雪の重みでワイパー
アームが変形したり、ブレード部
（ゴムの部分）がガラスに凍結した
りすることがあります。
排気管のまわりが雪で覆われたままエ
ンジンを回転させないでください。
排気ガスが車内に侵入し、一酸化炭素
中毒のおそれがあります。
適合品以外を装着しないでくださ
い。ブレーキ配管や車体を損傷する
おそれがあります。
走行中にいつもと違う音がするとき
は、ただちに停車して点検してくだ
さい。タイヤチェーンが切れたり、
一部が外れたりして車体に当たる
と、ブレーキ配管や車体を損傷する
おそれがあります。
タイヤチェーンを装着するとき
000.book 16 ページ ２０１４年１２月５日　金曜日　午前９時２０分

6
お車との上手なつきあいかた/寒冷時の取扱い
6-17
タイヤチェーンを装着する前に
■ タイヤチェーンは前輪に装着
この車は前輪が駆動輪、または前輪が駆
動輪ベースの 4WD です。後輪には装着
しないでください。
■ ジャッキアップに適した安全な場所で装着
7-11 ページ の「タイヤ交換の準備 」の
、 をお読みください。
■ フルホイールキャップ（タイ プ別装備）を外してから装着
フルホイールキャップの傷つき防止のた
め、キャップを外してからタイヤチェー
ンを装着します。キャップの外しかたは
7-12ページ をお読みください。
タイヤチェーンの装着
タイヤチェーンに付属の取扱説明書をよ
くお読みください。
タイヤチェーンを装着して走行する
ときは、安全およびタイヤチェーン
保護のためスピードを控えめ（30
km/h 以下）にし、急発進、急加速、
急ブレーキ、急ハンドル、急激なエン
ジンブレーキなど「急」のつく運転を
したり、突起や穴を乗り越えたりし
ないでください。
タイヤチェーンを装着すると、タイ
ヤ回転速度が検出できなくなって、 次
の機能が正常に作動しない場合があ
ります。
・ABS
・DSC&TCS
・レーダーブレーキサポート （RBS）（タイプ別装備）
・誤発進抑制機能（タイプ別装備）
・エマージェンシーストップシグナ ル（ESS）（タイプ別装備）
タイヤチェーンを装着したまま、雪の
ない舗装路を走行しないでください。
路面が損傷したり、タイヤチェーンの
摩耗が早まったりします。また、 4WD
車の場合、駆動装置に無理な力がかか
り、故障の原因となります。
アルミホイール装備車の場合、タイヤ
チェーンでホイールに傷がつくおそれ
があります。
12
000.book 17 ページ ２０１４年１２月５日　金曜日　午前９時２０分

6-18
000.book 18 ページ ２０１４年１２月５日　金曜日　午前９時２０分
