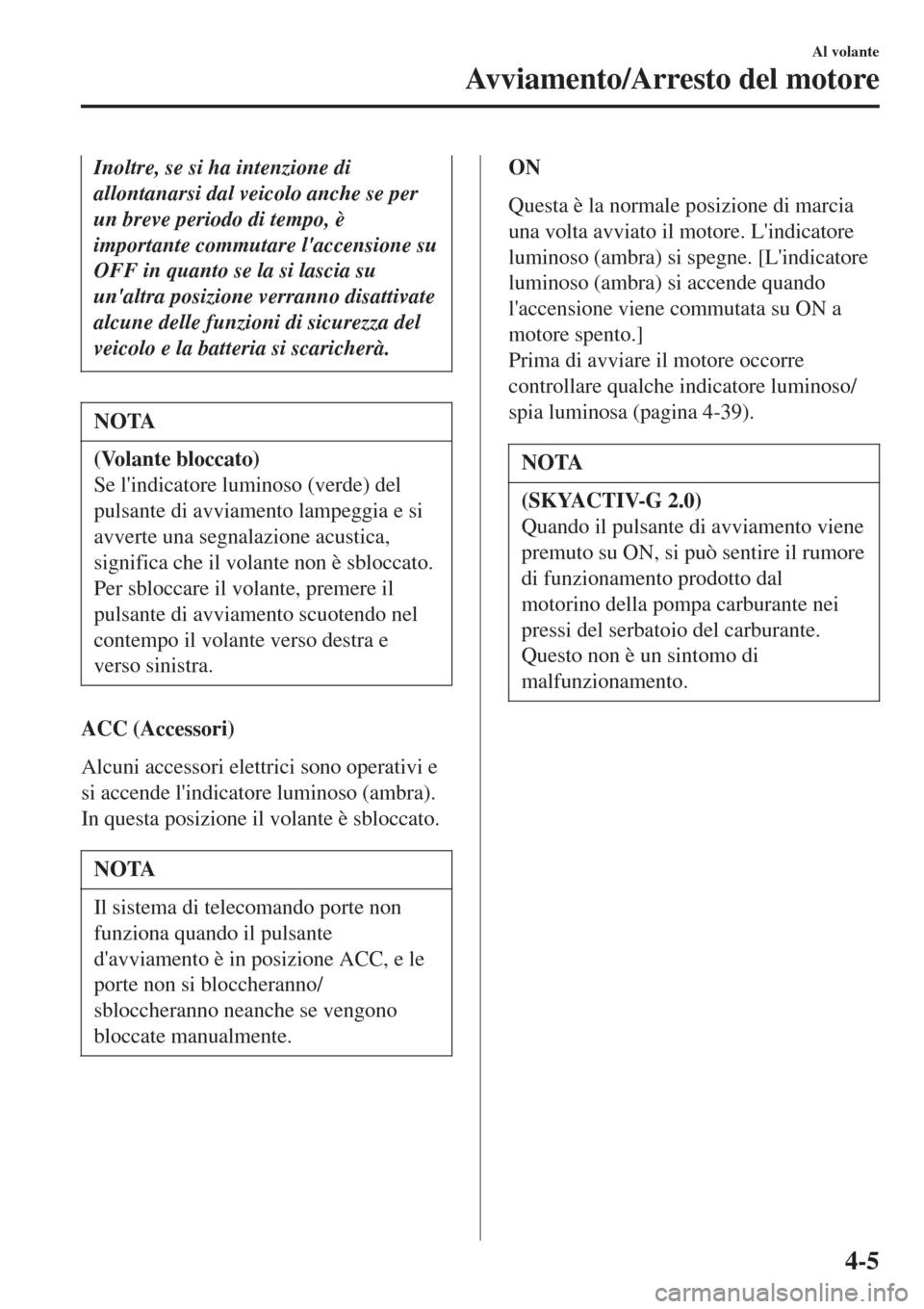

Inoltre, se si ha intenzione di
allontanarsi dal veicolo anche se per
un breve periodo di tempo, è
importante commutare l'accensione su
OFF in quanto se la si lascia su
un'altra posizione verranno disattivate
alcune delle funzioni di sicurezza del
veicolo e la batteria si scaricherà.
NOTA
(Volante bloccato)
Se l'indicatore luminoso (verde) del
pulsante di avviamento lampeggia e si
avverte una segnalazione acustica,
significa che il volante non è sbloccato.
Per sbloccare il volante, premere il
pulsante di avviamento scuotendo nel
contempo il volante verso destra e
verso sinistra.
ACC (Accessori)
Alcuni accessori elettrici sono operativi e
si accende l'indicatore luminoso (ambra).
In questa posizione il volante è sbloccato.
NOTA
Il sistema di telecomando porte non
funziona quando il pulsante
d'avviamento è in posizione ACC, e le
porte non si bloccheranno/
sbloccheranno neanche se vengono
bloccate manualmente.
ON
Questa è la normale posizione di marcia
una volta avviato il motore. L'indicatore
luminoso (ambra) si spegne. [L'indicatore
luminoso (ambra) si accende quando
l'accensione viene commutata su ON a
motore spento.]
Prima di avviare il motore occorre
controllare qualche indicatore luminoso/
spia luminosa (pagina 4-39).
NOTA
(SKYACTIV-G 2.0)
Quando il pulsante di avviamento viene
premuto su ON, si può sentire il rumore
di funzionamento prodotto dal
motorino della pompa carburante nei
pressi del serbatoio del carburante.
Questo non è un sintomo di
malfunzionamento.
Al volante
Avviamento/Arresto del motore
4-5

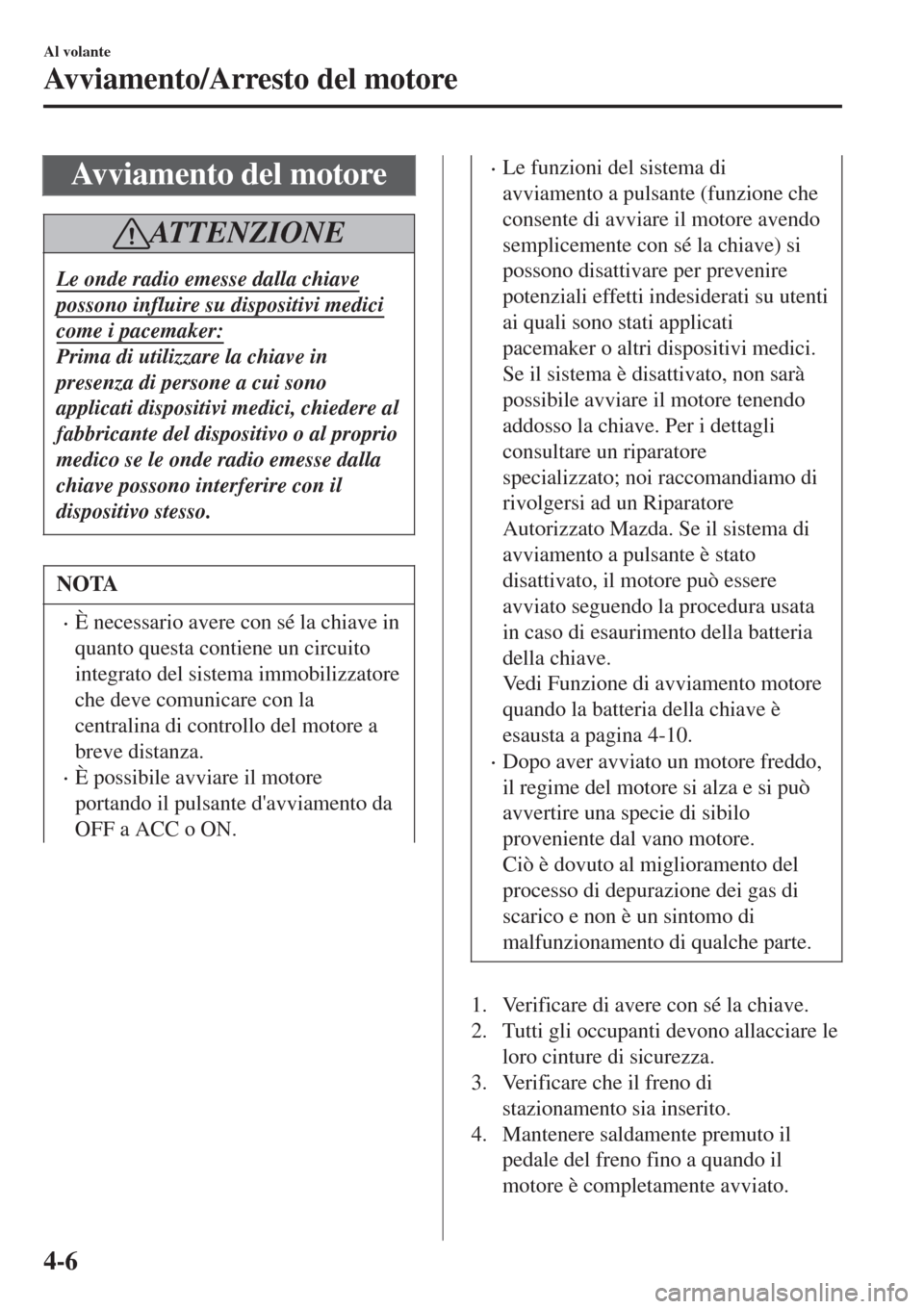

Avviamento del motore
ATTENZIONE
Le onde radio emesse dalla chiave
possono influire su dispositivi medici
come i pacemaker:
Prima di utilizzare la chiave in
presenza di persone a cui sono
applicati dispositivi medici, chiedere al
fabbricante del dispositivo o al proprio
medico se le onde radio emesse dalla
chiave possono interferire con il
dispositivo stesso.
NOTA
•È necessario avere con sé la chiave in
quanto questa contiene un circuito
integrato del sistema immobilizzatore
che deve comunicare con la
centralina di controllo del motore a
breve distanza.
•È possibile avviare il motore
portando il pulsante d'avviamento da
OFF a ACC o ON.
•Le funzioni del sistema di
avviamento a pulsante (funzione che
consente di avviare il motore avendo
semplicemente con sé la chiave) si
possono disattivare per prevenire
potenziali effetti indesiderati su utenti
ai quali sono stati applicati
pacemaker o altri dispositivi medici.
Se il sistema è disattivato, non sarà
possibile avviare il motore tenendo
addosso la chiave. Per i dettagli
consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore
Autorizzato Mazda. Se il sistema di
avviamento a pulsante è stato
disattivato, il motore può essere
avviato seguendo la procedura usata
in caso di esaurimento della batteria
della chiave.
Vedi Funzione di avviamento motore
quando la batteria della chiave è
esausta a pagina 4-10.
•Dopo aver avviato un motore freddo,
il regime del motore si alza e si può
avvertire una specie di sibilo
proveniente dal vano motore.
Ciò è dovuto al miglioramento del
processo di depurazione dei gas di
scarico e non è un sintomo di
malfunzionamento di qualche parte.
1. Verificare di avere con sé la chiave.
2. Tutti gli occupanti devono allacciare le
loro cinture di sicurezza.
3. Verificare che il freno di
stazionamento sia inserito.
4. Mantenere saldamente premuto il
pedale del freno fino a quando il
motore è completamente avviato.
Al volante
Avviamento/Arresto del motore
4-6

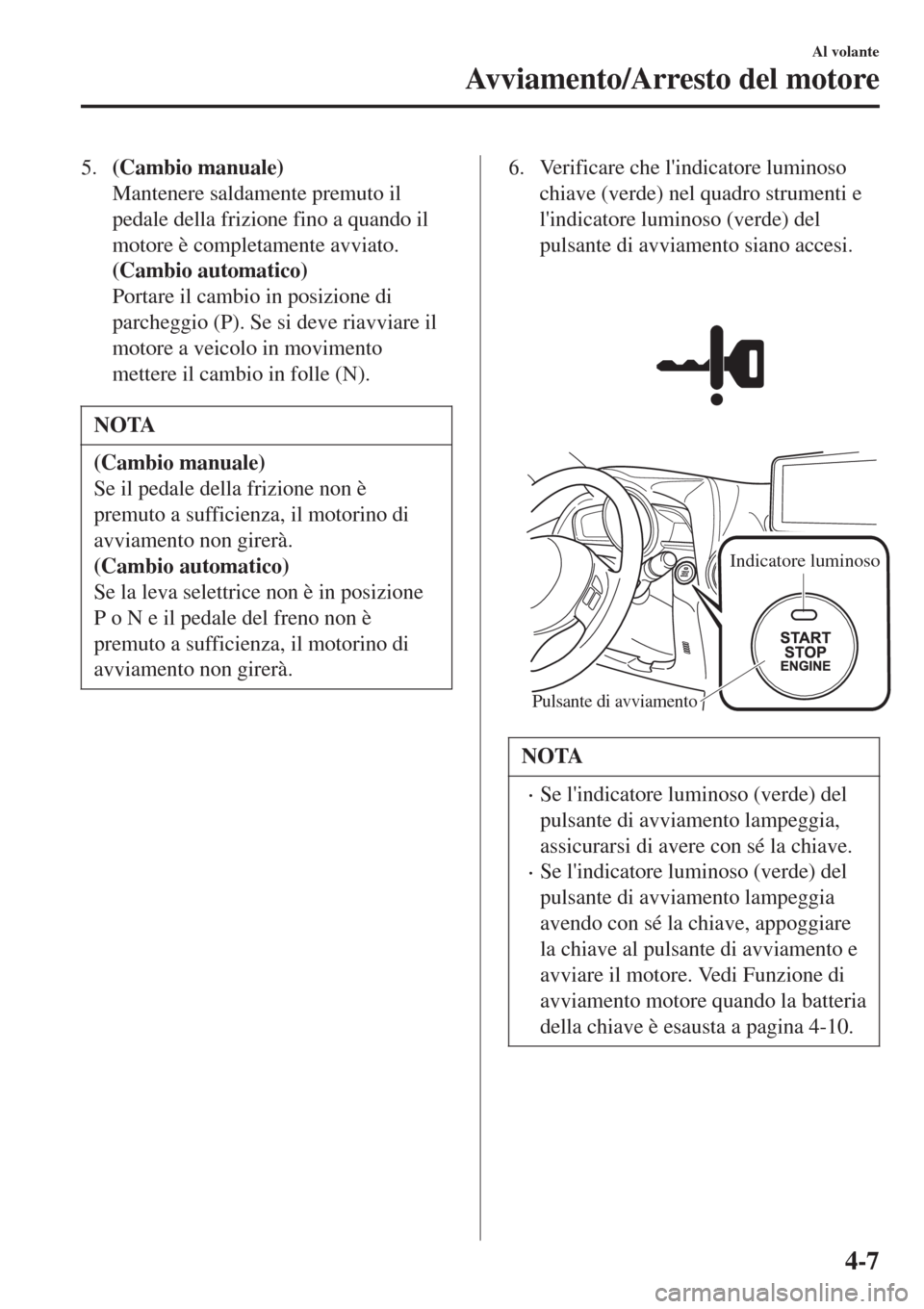

5.(Cambio manuale)
Mantenere saldamente premuto il
pedale della frizione fino a quando il
motore è completamente avviato.
(Cambio automatico)
Portare il cambio in posizione di
parcheggio (P). Se si deve riavviare il
motore a veicolo in movimento
mettere il cambio in folle (N).
NOTA
(Cambio manuale)
Se il pedale della frizione non è
premuto a sufficienza, il motorino di
avviamento non girerà.
(Cambio automatico)
Se la leva selettrice non è in posizione
P o N e il pedale del freno non è
premuto a sufficienza, il motorino di
avviamento non girerà.
6. Verificare che l'indicatore luminoso
chiave (verde) nel quadro strumenti e
l'indicatore luminoso (verde) del
pulsante di avviamento siano accesi.

Indicatore luminoso
Pulsante di avviamento
NOTA
•Se l'indicatore luminoso (verde) del
pulsante di avviamento lampeggia,
assicurarsi di avere con sé la chiave.
•Se l'indicatore luminoso (verde) del
pulsante di avviamento lampeggia
avendo con sé la chiave, appoggiare
la chiave al pulsante di avviamento e
avviare il motore. Vedi Funzione di
avviamento motore quando la batteria
della chiave è esausta a pagina 4-10.
Al volante
Avviamento/Arresto del motore
4-7

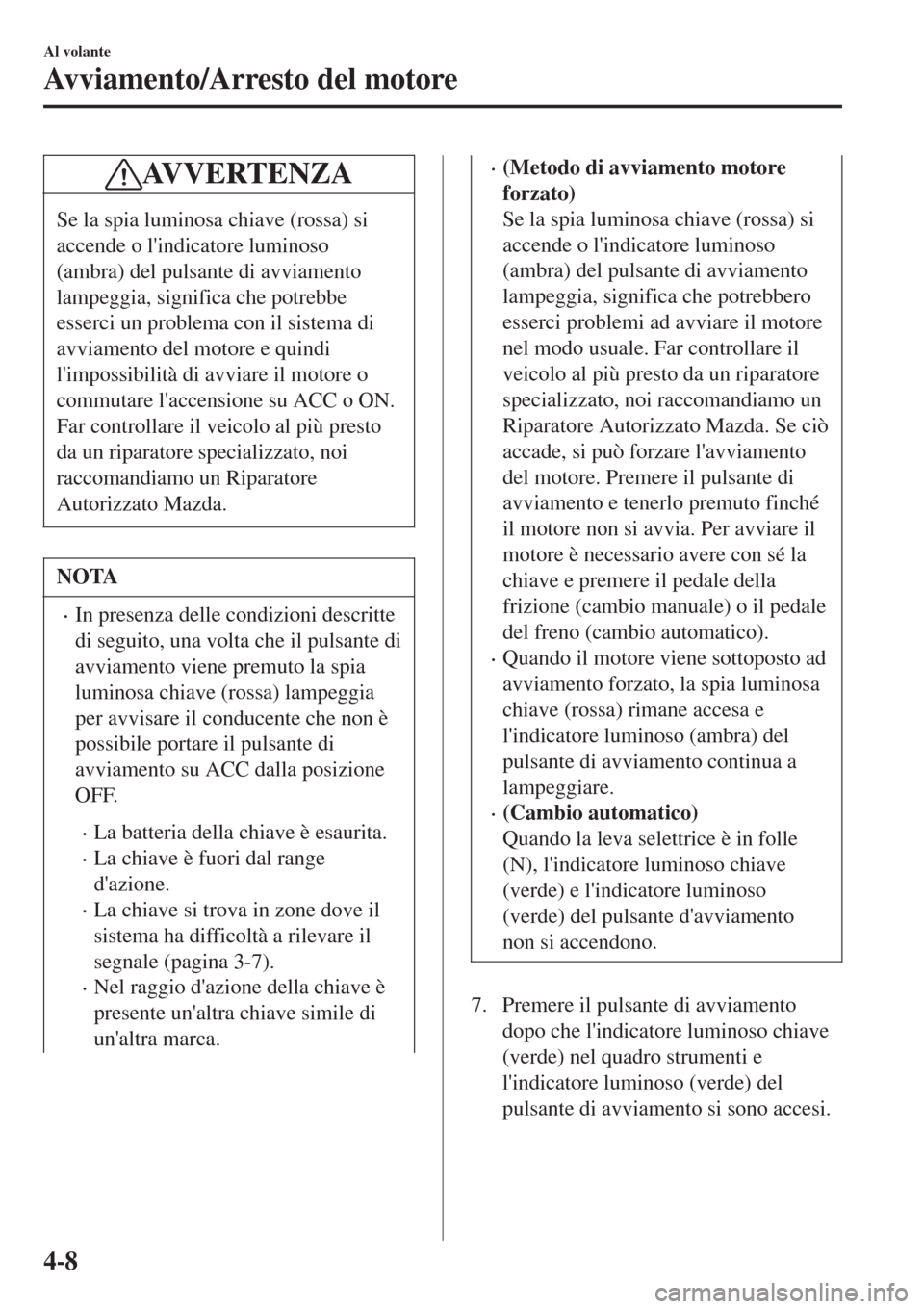

AVVERTENZA
Se la spia luminosa chiave (rossa) si
accende o l'indicatore luminoso
(ambra) del pulsante di avviamento
lampeggia, significa che potrebbe
esserci un problema con il sistema di
avviamento del motore e quindi
l'impossibilità di avviare il motore o
commutare l'accensione su ACC o ON.
Far controllare il veicolo al più presto
da un riparatore specializzato, noi
raccomandiamo un Riparatore
Autorizzato Mazda.
NOTA
•In presenza delle condizioni descritte
di seguito, una volta che il pulsante di
avviamento viene premuto la spia
luminosa chiave (rossa) lampeggia
per avvisare il conducente che non è
possibile portare il pulsante di
avviamento su ACC dalla posizione
OFF.
•La batteria della chiave è esaurita.
•La chiave è fuori dal range
d'azione.
•La chiave si trova in zone dove il
sistema ha difficoltà a rilevare il
segnale (pagina 3-7).
•Nel raggio d'azione della chiave è
presente un'altra chiave simile di
un'altra marca.
•(Metodo di avviamento motore
forzato)
Se la spia luminosa chiave (rossa) si
accende o l'indicatore luminoso
(ambra) del pulsante di avviamento
lampeggia, significa che potrebbero
esserci problemi ad avviare il motore
nel modo usuale. Far controllare il
veicolo al più presto da un riparatore
specializzato, noi raccomandiamo un
Riparatore Autorizzato Mazda. Se ciò
accade, si può forzare l'avviamento
del motore. Premere il pulsante di
avviamento e tenerlo premuto finché
il motore non si avvia. Per avviare il
motore è necessario avere con sé la
chiave e premere il pedale della
frizione (cambio manuale) o il pedale
del freno (cambio automatico).
•Quando il motore viene sottoposto ad
avviamento forzato, la spia luminosa
chiave (rossa) rimane accesa e
l'indicatore luminoso (ambra) del
pulsante di avviamento continua a
lampeggiare.
•(Cambio automatico)
Quando la leva selettrice è in folle
(N), l'indicatore luminoso chiave
(verde) e l'indicatore luminoso
(verde) del pulsante d'avviamento
non si accendono.
7. Premere il pulsante di avviamento
dopo che l'indicatore luminoso chiave
(verde) nel quadro strumenti e
l'indicatore luminoso (verde) del
pulsante di avviamento si sono accesi.
Al volante
Avviamento/Arresto del motore
4-8

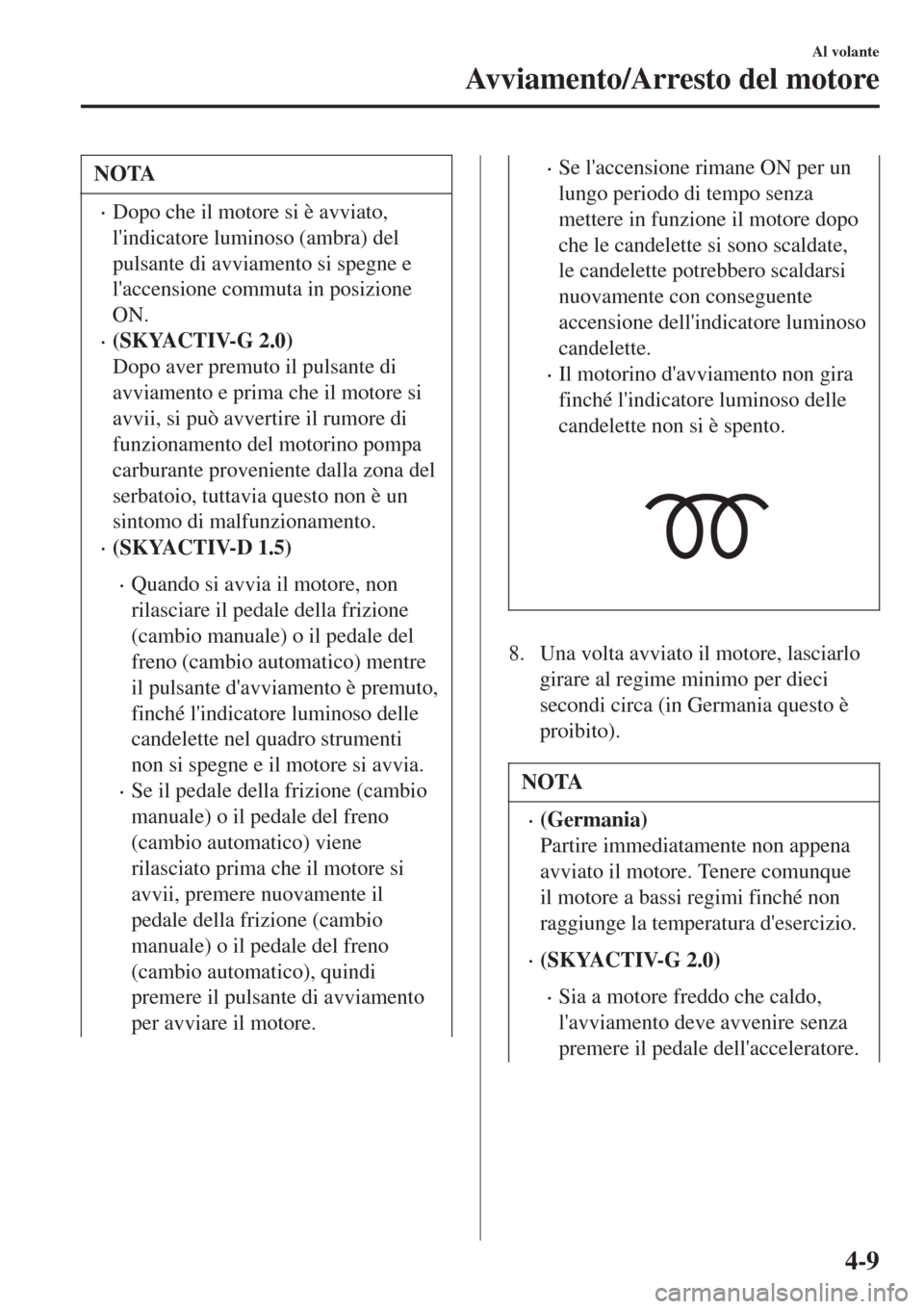

NOTA
•Dopo che il motore si è avviato,
l'indicatore luminoso (ambra) del
pulsante di avviamento si spegne e
l'accensione commuta in posizione
ON.
•(SKYACTIV-G 2.0)
Dopo aver premuto il pulsante di
avviamento e prima che il motore si
avvii, si può avvertire il rumore di
funzionamento del motorino pompa
carburante proveniente dalla zona del
serbatoio, tuttavia questo non è un
sintomo di malfunzionamento.
•(SKYACTIV-D 1.5)
•Quando si avvia il motore, non
rilasciare il pedale della frizione
(cambio manuale) o il pedale del
freno (cambio automatico) mentre
il pulsante d'avviamento è premuto,
finché l'indicatore luminoso delle
candelette nel quadro strumenti
non si spegne e il motore si avvia.
•Se il pedale della frizione (cambio
manuale) o il pedale del freno
(cambio automatico) viene
rilasciato prima che il motore si
avvii, premere nuovamente il
pedale della frizione (cambio
manuale) o il pedale del freno
(cambio automatico), quindi
premere il pulsante di avviamento
per avviare il motore.
•Se l'accensione rimane ON per un
lungo periodo di tempo senza
mettere in funzione il motore dopo
che le candelette si sono scaldate,
le candelette potrebbero scaldarsi
nuovamente con conseguente
accensione dell'indicatore luminoso
candelette.
•Il motorino d'avviamento non gira
finché l'indicatore luminoso delle
candelette non si è spento.
8. Una volta avviato il motore, lasciarlo
girare al regime minimo per dieci
secondi circa (in Germania questo è
proibito).
NOTA
•(Germania)
Partire immediatamente non appena
avviato il motore. Tenere comunque
il motore a bassi regimi finché non
raggiunge la temperatura d'esercizio.
•(SKYACTIV-G 2.0)
•Sia a motore freddo che caldo,
l'avviamento deve avvenire senza
premere il pedale dell'acceleratore.
Al volante
Avviamento/Arresto del motore
4-9

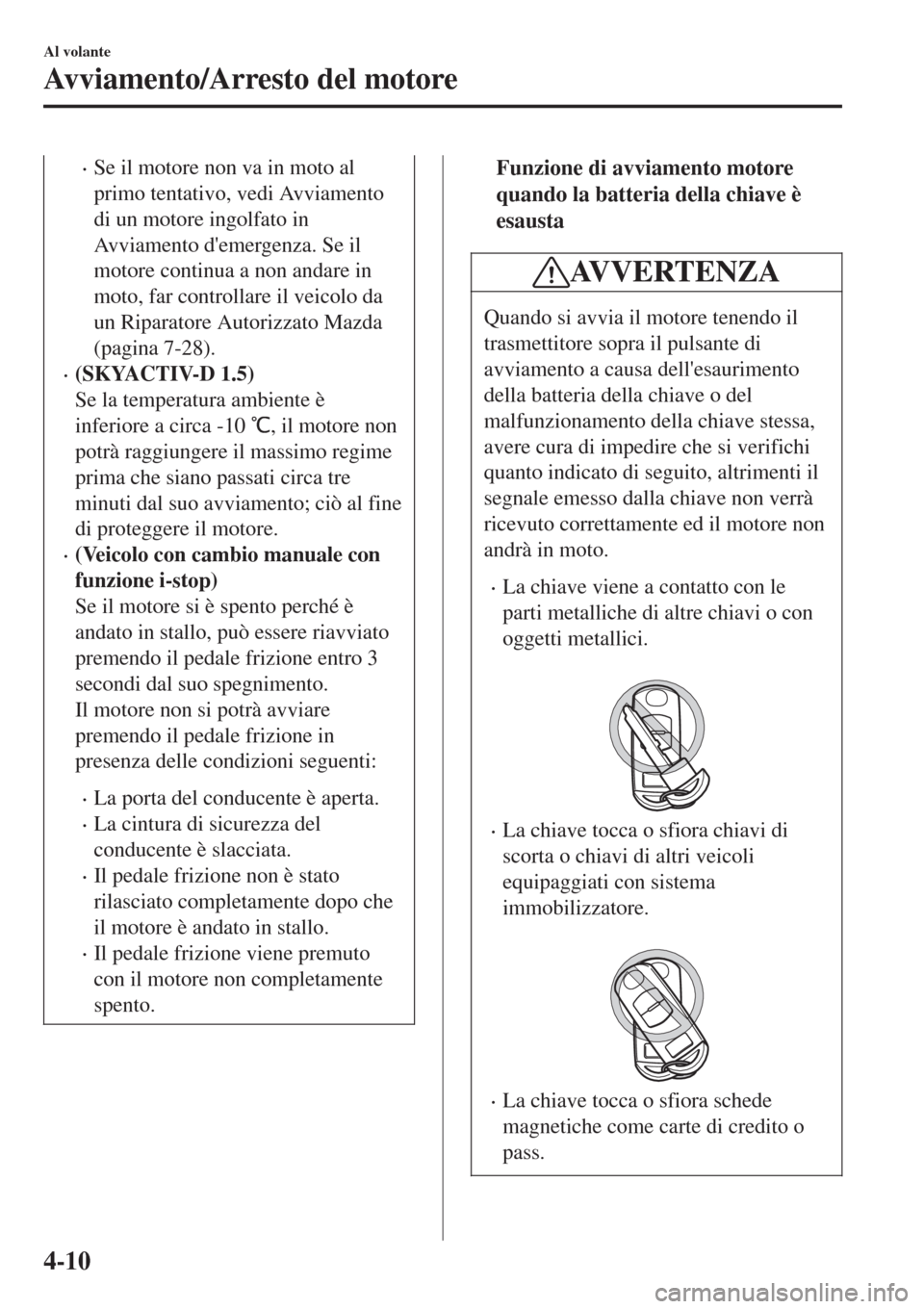

•Se il motore non va in moto al
primo tentativo, vedi Avviamento
di un motore ingolfato in
Avviamento d'emergenza. Se il
motore continua a non andare in
moto, far controllare il veicolo da
un Riparatore Autorizzato Mazda
(pagina 7-28).
•(SKYACTIV-D 1.5)
Se la temperatura ambiente è
inferiore a circa -10 /, il motore non
potrà raggiungere il massimo regime
prima che siano passati circa tre
minuti dal suo avviamento; ciò al fine
di proteggere il motore.
•(Veicolo con cambio manuale con
funzione i-stop)
Se il motore si è spento perché è
andato in stallo, può essere riavviato
premendo il pedale frizione entro 3
secondi dal suo spegnimento.
Il motore non si potrà avviare
premendo il pedale frizione in
presenza delle condizioni seguenti:
•La porta del conducente è aperta.
•La cintura di sicurezza del
conducente è slacciata.
•Il pedale frizione non è stato
rilasciato completamente dopo che
il motore è andato in stallo.
•Il pedale frizione viene premuto
con il motore non completamente
spento.
tFunzione di avviamento motore
quando la batteria della chiave è
esausta
AVVERTENZA
Quando si avvia il motore tenendo il
trasmettitore sopra il pulsante di
avviamento a causa dell'esaurimento
della batteria della chiave o del
malfunzionamento della chiave stessa,
avere cura di impedire che si verifichi
quanto indicato di seguito, altrimenti il
segnale emesso dalla chiave non verrà
ricevuto correttamente ed il motore non
andrà in moto.
•La chiave viene a contatto con le
parti metalliche di altre chiavi o con
oggetti metallici.

•La chiave tocca o sfiora chiavi di
scorta o chiavi di altri veicoli
equipaggiati con sistema
immobilizzatore.

•La chiave tocca o sfiora schede
magnetiche come carte di credito o
pass.
Al volante
Avviamento/Arresto del motore
4-10

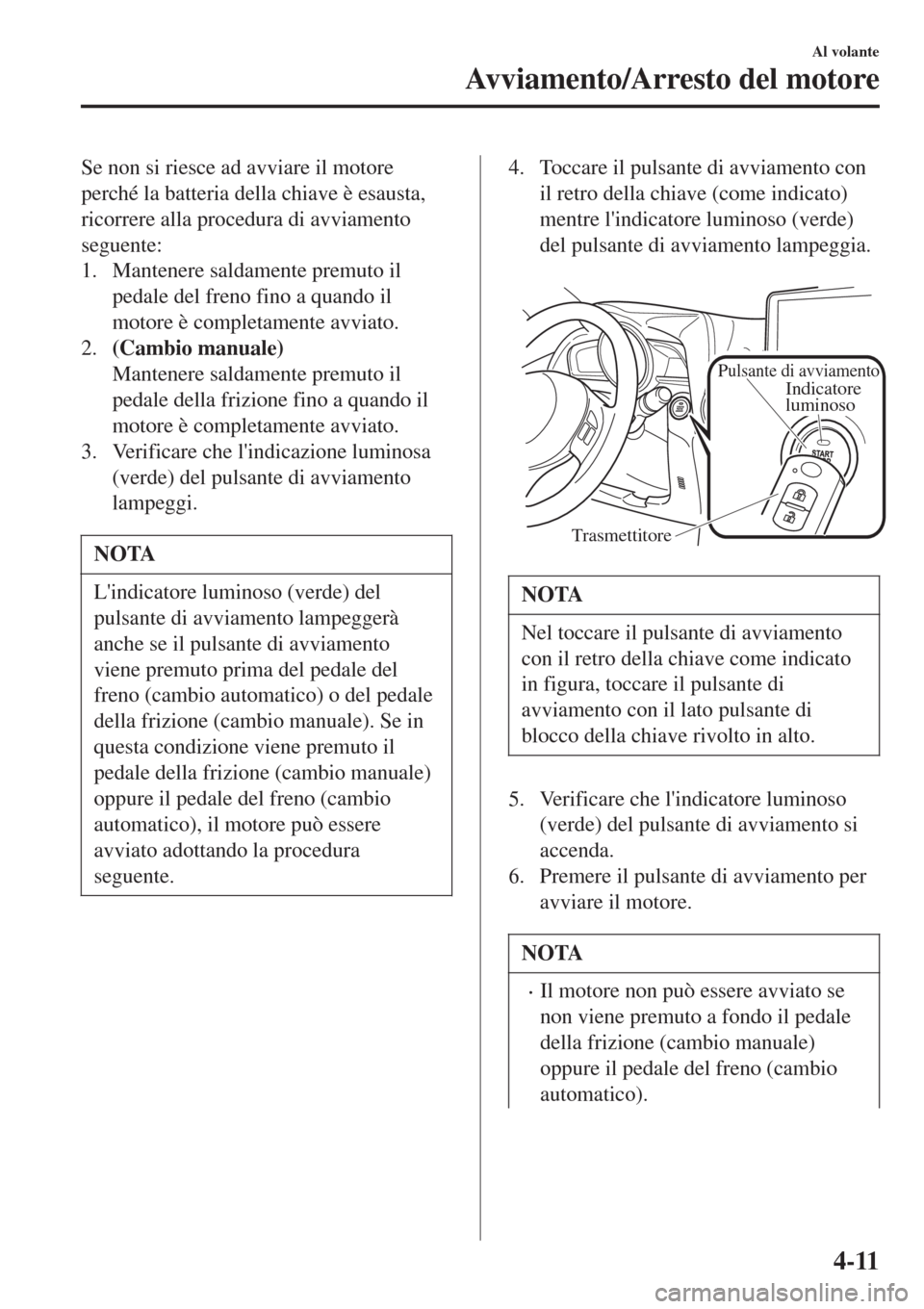

Se non si riesce ad avviare il motore
perché la batteria della chiave è esausta,
ricorrere alla procedura di avviamento
seguente:
1. Mantenere saldamente premuto il
pedale del freno fino a quando il
motore è completamente avviato.
2.(Cambio manuale)
Mantenere saldamente premuto il
pedale della frizione fino a quando il
motore è completamente avviato.
3. Verificare che l'indicazione luminosa
(verde) del pulsante di avviamento
lampeggi.
NOTA
L'indicatore luminoso (verde) del
pulsante di avviamento lampeggerà
anche se il pulsante di avviamento
viene premuto prima del pedale del
freno (cambio automatico) o del pedale
della frizione (cambio manuale). Se in
questa condizione viene premuto il
pedale della frizione (cambio manuale)
oppure il pedale del freno (cambio
automatico), il motore può essere
avviato adottando la procedura
seguente.
4. Toccare il pulsante di avviamento con
il retro della chiave (come indicato)
mentre l'indicatore luminoso (verde)
del pulsante di avviamento lampeggia.

Pulsante di avviamento
Trasmettitore
Indicatore
luminoso
NOTA
Nel toccare il pulsante di avviamento
con il retro della chiave come indicato
in figura, toccare il pulsante di
avviamento con il lato pulsante di
blocco della chiave rivolto in alto.
5. Verificare che l'indicatore luminoso
(verde) del pulsante di avviamento si
accenda.
6. Premere il pulsante di avviamento per
avviare il motore.
NOTA
•Il motore non può essere avviato se
non viene premuto a fondo il pedale
della frizione (cambio manuale)
oppure il pedale del freno (cambio
automatico).
Al volante
Avviamento/Arresto del motore
4-11

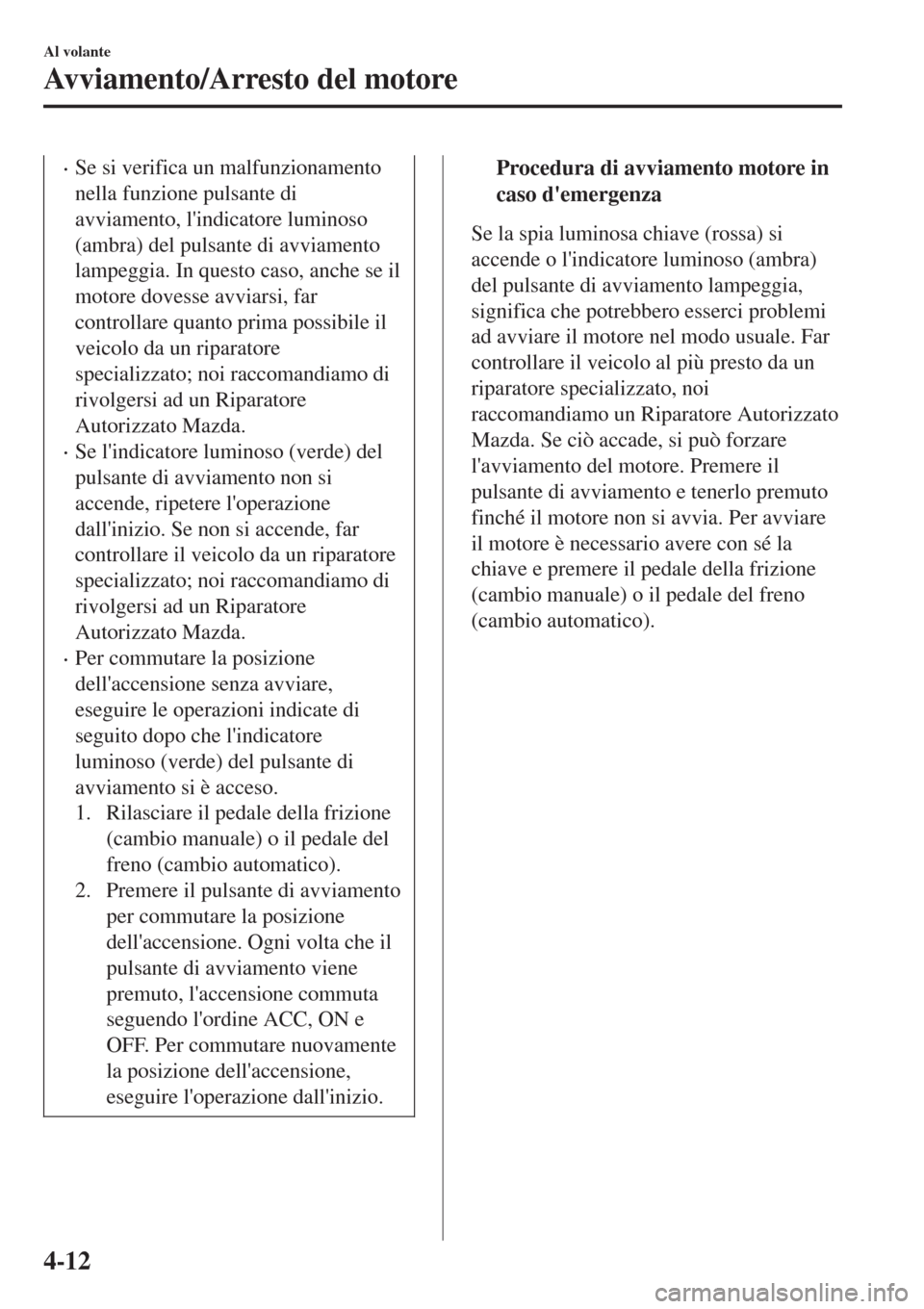

•Se si verifica un malfunzionamento
nella funzione pulsante di
avviamento, l'indicatore luminoso
(ambra) del pulsante di avviamento
lampeggia. In questo caso, anche se il
motore dovesse avviarsi, far
controllare quanto prima possibile il
veicolo da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore
Autorizzato Mazda.
•Se l'indicatore luminoso (verde) del
pulsante di avviamento non si
accende, ripetere l'operazione
dall'inizio. Se non si accende, far
controllare il veicolo da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore
Autorizzato Mazda.
•Per commutare la posizione
dell'accensione senza avviare,
eseguire le operazioni indicate di
seguito dopo che l'indicatore
luminoso (verde) del pulsante di
avviamento si è acceso.
1. Rilasciare il pedale della frizione
(cambio manuale) o il pedale del
freno (cambio automatico).
2. Premere il pulsante di avviamento
per commutare la posizione
dell'accensione. Ogni volta che il
pulsante di avviamento viene
premuto, l'accensione commuta
seguendo l'ordine ACC, ON e
OFF. Per commutare nuovamente
la posizione dell'accensione,
eseguire l'operazione dall'inizio.
tProcedura di avviamento motore in
caso d'emergenza
Se la spia luminosa chiave (rossa) si
accende o l'indicatore luminoso (ambra)
del pulsante di avviamento lampeggia,
significa che potrebbero esserci problemi
ad avviare il motore nel modo usuale. Far
controllare il veicolo al più presto da un
riparatore specializzato, noi
raccomandiamo un Riparatore Autorizzato
Mazda. Se ciò accade, si può forzare
l'avviamento del motore. Premere il
pulsante di avviamento e tenerlo premuto
finché il motore non si avvia. Per avviare
il motore è necessario avere con sé la
chiave e premere il pedale della frizione
(cambio manuale) o il pedale del freno
(cambio automatico).
Al volante
Avviamento/Arresto del motore
4-12

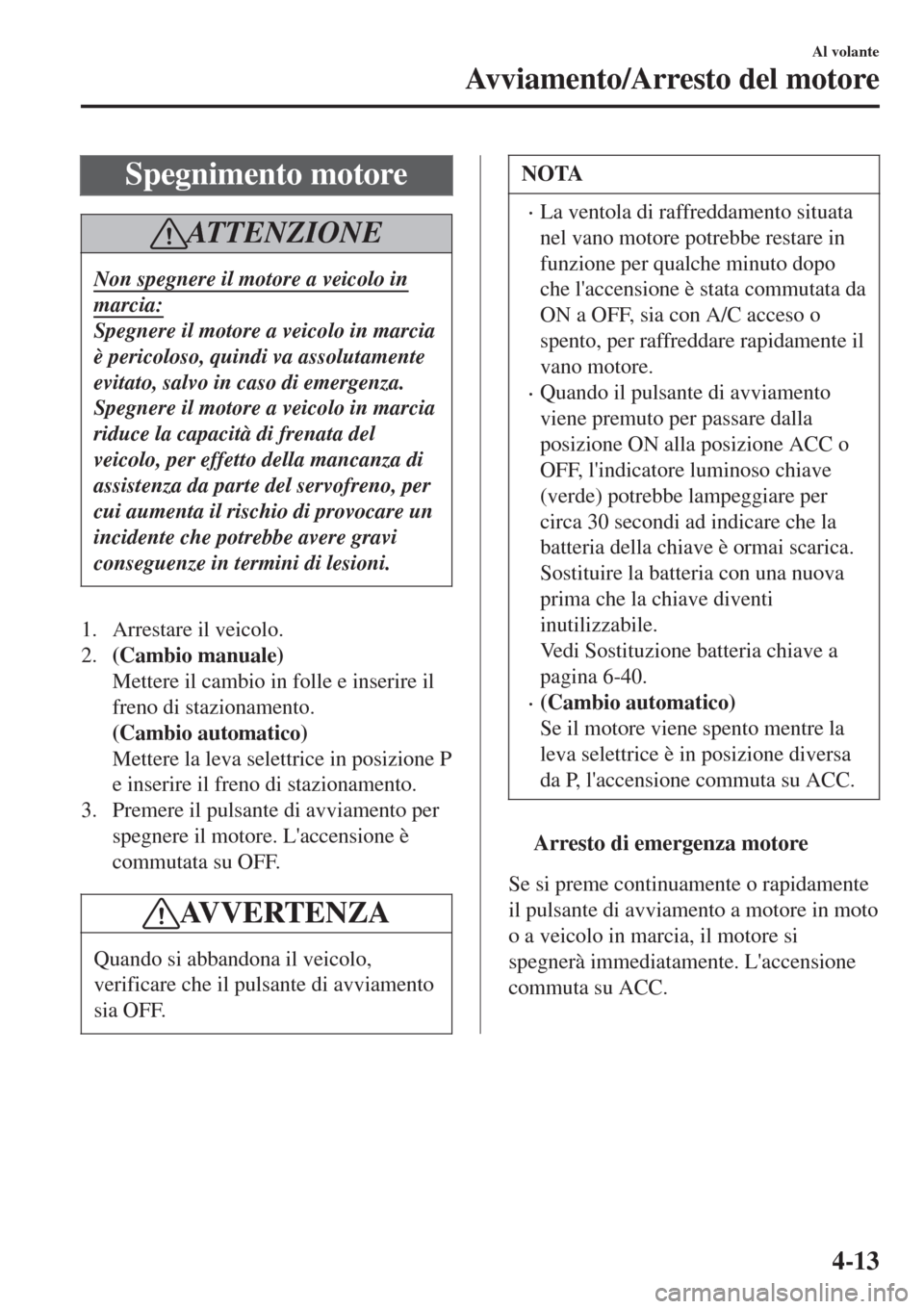

Spegnimento motore
AT T E N Z I O N E
Non spegnere il motore a veicolo in
marcia:
Spegnere il motore a veicolo in marcia
è pericoloso, quindi va assolutamente
evitato, salvo in caso di emergenza.
Spegnere il motore a veicolo in marcia
riduce la capacità di frenata del
veicolo, per effetto della mancanza di
assistenza da parte del servofreno, per
cui aumenta il rischio di provocare un
incidente che potrebbe avere gravi
conseguenze in termini di lesioni.
1. Arrestare il veicolo.
2.(Cambio manuale)
Mettere il cambio in folle e inserire il
freno di stazionamento.
(Cambio automatico)
Mettere la leva selettrice in posizione P
e inserire il freno di stazionamento.
3. Premere il pulsante di avviamento per
spegnere il motore. L'accensione è
commutata su OFF.
AV V E R T E N Z A
Quando si abbandona il veicolo,
verificare che il pulsante di avviamento
sia OFF.
NOTA
•La ventola di raffreddamento situata
nel vano motore potrebbe restare in
funzione per qualche minuto dopo
che l'accensione è stata commutata da
ON a OFF, sia con A/C acceso o
spento, per raffreddare rapidamente il
vano motore.
•Quando il pulsante di avviamento
viene premuto per passare dalla
posizione ON alla posizione ACC o
OFF, l'indicatore luminoso chiave
(verde) potrebbe lampeggiare per
circa 30 secondi ad indicare che la
batteria della chiave è ormai scarica.
Sostituire la batteria con una nuova
prima che la chiave diventi
inutilizzabile.
Vedi Sostituzione batteria chiave a
pagina 6-40.
•(Cambio automatico)
Se il motore viene spento mentre la
leva selettrice è in posizione diversa
da P, l'accensione commuta su ACC.
tArresto di emergenza motore
Se si preme continuamente o rapidamente
il pulsante di avviamento a motore in moto
o a veicolo in marcia, il motore si
spegnerà immediatamente. L'accensione
commuta su ACC.
Al volante
Avviamento/Arresto del motore
4-13

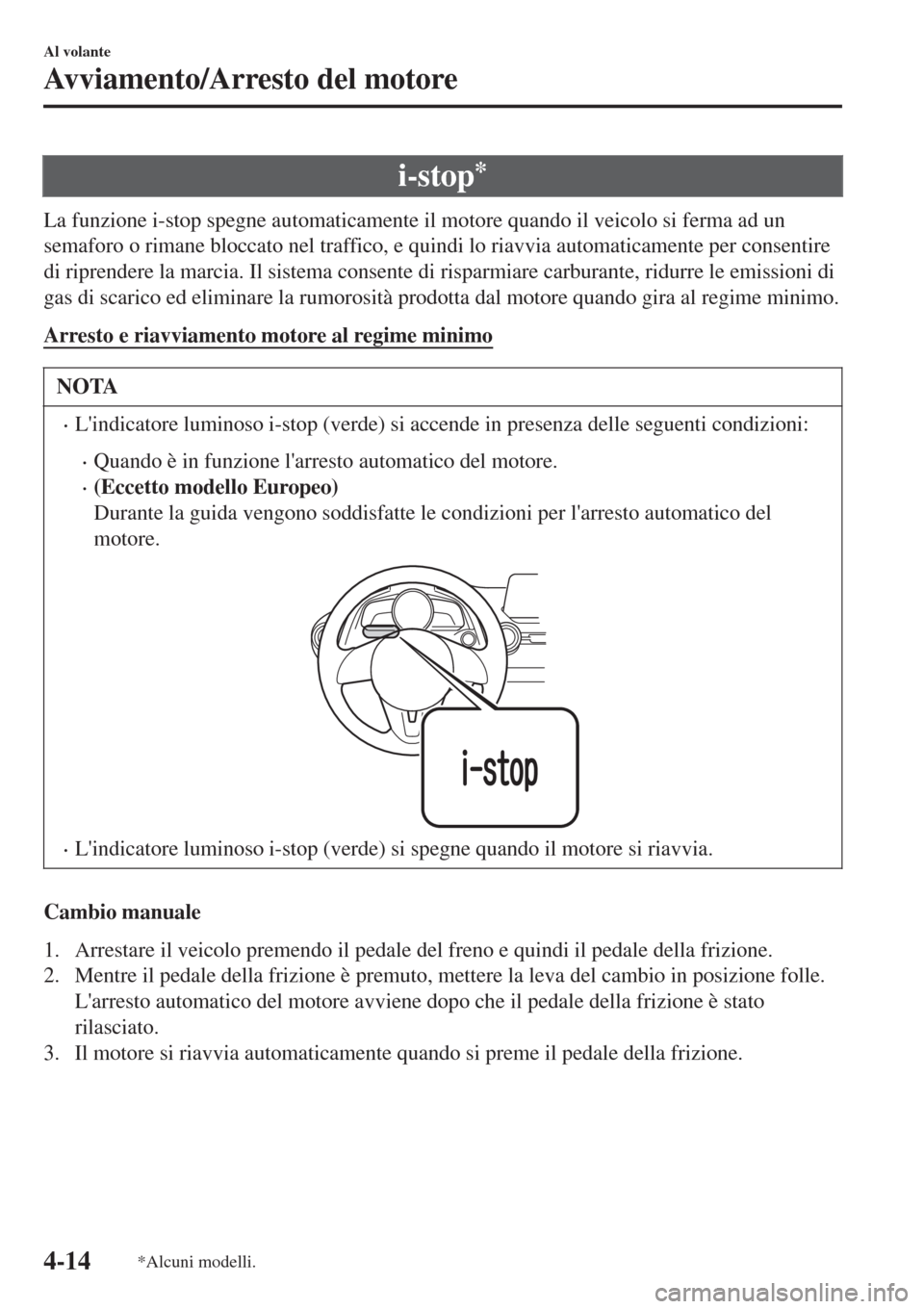

i-stop*
La funzione i-stop spegne automaticamente il motore quando il veicolo si ferma ad un
semaforo o rimane bloccato nel traffico, e quindi lo riavvia automaticamente per consentire
di riprendere la marcia. Il sistema consente di risparmiare carburante, ridurre le emissioni di
gas di scarico ed eliminare la rumorosità prodotta dal motore quando gira al regime minimo.
Arresto e riavviamento motore al regime minimo
NOTA
•L'indicatore luminoso i-stop (verde) si accende in presenza delle seguenti condizioni:
•Quando è in funzione l'arresto automatico del motore.
•(Eccetto modello Europeo)
Durante la guida vengono soddisfatte le condizioni per l'arresto automatico del
motore.
•L'indicatore luminoso i-stop (verde) si spegne quando il motore si riavvia.
Cambio manuale
1. Arrestare il veicolo premendo il pedale del freno e quindi il pedale della frizione.
2. Mentre il pedale della frizione è premuto, mettere la leva del cambio in posizione folle.
L'arresto automatico del motore avviene dopo che il pedale della frizione è stato
rilasciato.
3. Il motore si riavvia automaticamente quando si preme il pedale della frizione.
Al volante
Avviamento/Arresto del motore
4-14*Alcuni modelli.
