MAZDA MODEL CX-3 2015 Manuale del proprietario (in Italian)

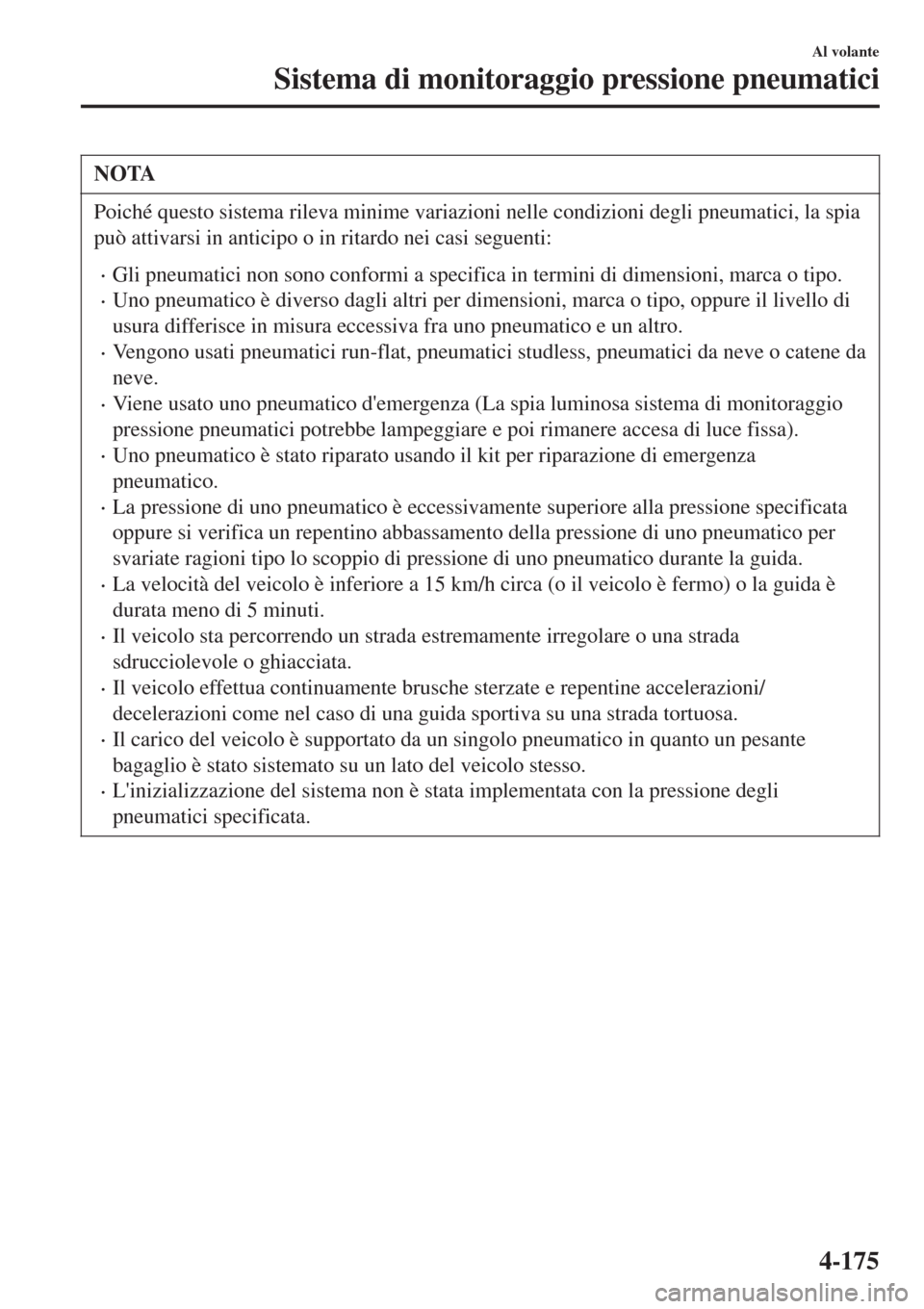

NOTA
Poiché questo sistema rileva minime variazioni nelle condizioni degli pneumatici, la spia
può attivarsi in anticipo o in ritardo nei casi seguenti:
•Gli pneumatici non sono conformi a specifica in termini di dimensioni, marca o tipo.
•Uno pneumatico è diverso dagli altri per dimensioni, marca o tipo, oppure il livello di
usura differisce in misura eccessiva fra uno pneumatico e un altro.
•Vengono usati pneumatici run-flat, pneumatici studless, pneumatici da neve o catene da
neve.
•Viene usato uno pneumatico d'emergenza (La spia luminosa sistema di monitoraggio
pressione pneumatici potrebbe lampeggiare e poi rimanere accesa di luce fissa).
•Uno pneumatico è stato riparato usando il kit per riparazione di emergenza
pneumatico.
•La pressione di uno pneumatico è eccessivamente superiore alla pressione specificata
oppure si verifica un repentino abbassamento della pressione di uno pneumatico per
svariate ragioni tipo lo scoppio di pressione di uno pneumatico durante la guida.
•La velocità del veicolo è inferiore a 15 km/h circa (o il veicolo è fermo) o la guida è
durata meno di 5 minuti.
•Il veicolo sta percorrendo un strada estremamente irregolare o una strada
sdrucciolevole o ghiacciata.
•Il veicolo effettua continuamente brusche sterzate e repentine accelerazioni/
decelerazioni come nel caso di una guida sportiva su una strada tortuosa.
•Il carico del veicolo è supportato da un singolo pneumatico in quanto un pesante
bagaglio è stato sistemato su un lato del veicolo stesso.
•L'inizializzazione del sistema non è stata implementata con la pressione degli
pneumatici specificata.
Al volante
Sistema di monitoraggio pressione pneumatici
4-175

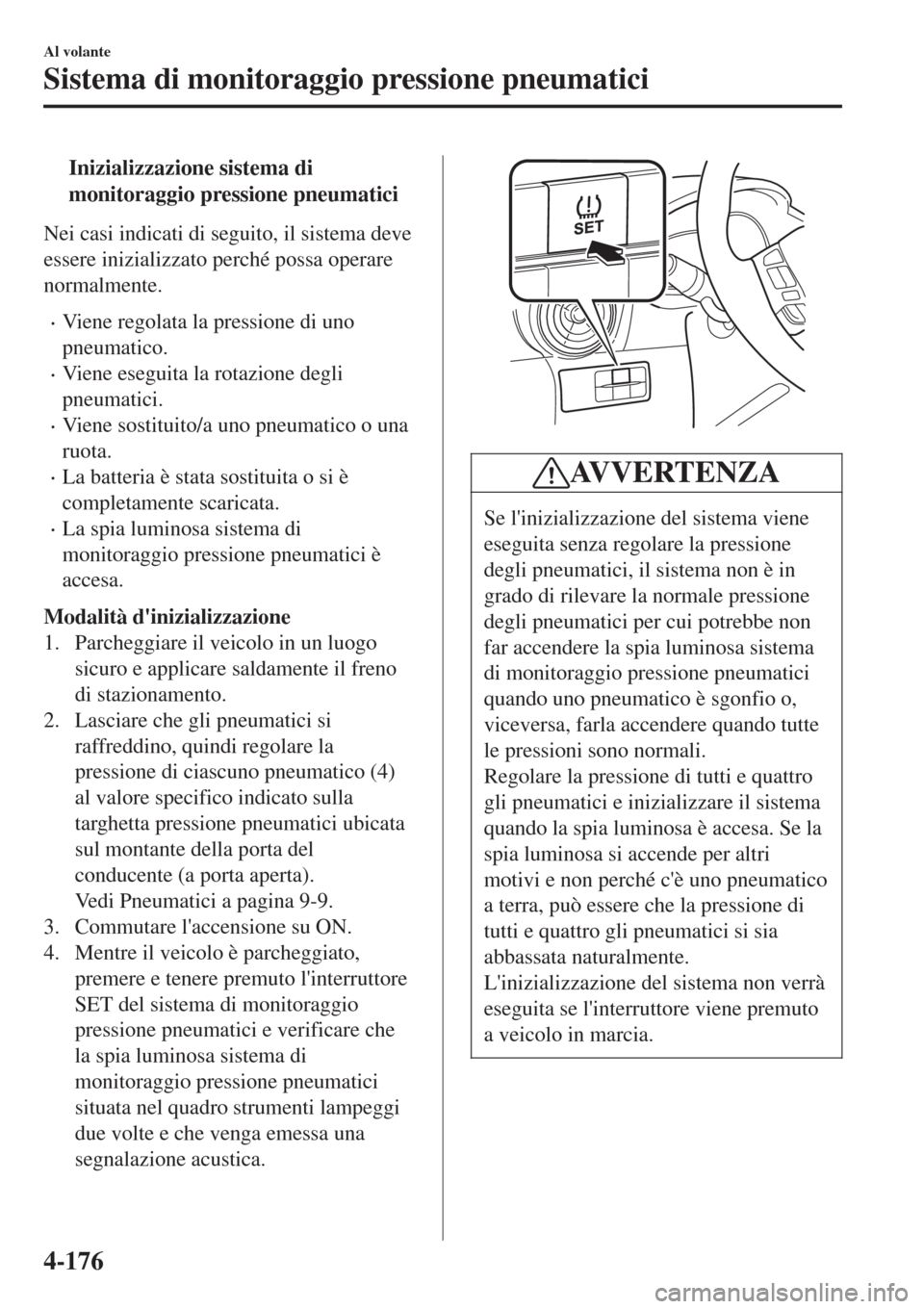

tInizializzazione sistema di
monitoraggio pressione pneumatici
Nei casi indicati di seguito, il sistema deve
essere inizializzato perché possa operare
normalmente.
•Viene regolata la pressione di uno
pneumatico.
•Viene eseguita la rotazione degli
pneumatici.
•Viene sostituito/a uno pneumatico o una
ruota.
•La batteria è stata sostituita o si è
completamente scaricata.
•La spia luminosa sistema di
monitoraggio pressione pneumatici è
accesa.
Modalità d'inizializzazione
1. Parcheggiare il veicolo in un luogo
sicuro e applicare saldamente il freno
di stazionamento.
2. Lasciare che gli pneumatici si
raffreddino, quindi regolare la
pressione di ciascuno pneumatico (4)
al valore specifico indicato sulla
targhetta pressione pneumatici ubicata
sul montante della porta del
conducente (a porta aperta).
Vedi Pneumatici a pagina 9-9.
3. Commutare l'accensione su ON.
4. Mentre il veicolo è parcheggiato,
premere e tenere premuto l'interruttore
SET del sistema di monitoraggio
pressione pneumatici e verificare che
la spia luminosa sistema di
monitoraggio pressione pneumatici
situata nel quadro strumenti lampeggi
due volte e che venga emessa una
segnalazione acustica.
AVVERTENZA
Se l'inizializzazione del sistema viene
eseguita senza regolare la pressione
degli pneumatici, il sistema non è in
grado di rilevare la normale pressione
degli pneumatici per cui potrebbe non
far accendere la spia luminosa sistema
di monitoraggio pressione pneumatici
quando uno pneumatico è sgonfio o,
viceversa, farla accendere quando tutte
le pressioni sono normali.
Regolare la pressione di tutti e quattro
gli pneumatici e inizializzare il sistema
quando la spia luminosa è accesa. Se la
spia luminosa si accende per altri
motivi e non perché c'è uno pneumatico
a terra, può essere che la pressione di
tutti e quattro gli pneumatici si sia
abbassata naturalmente.
L'inizializzazione del sistema non verrà
eseguita se l'interruttore viene premuto
a veicolo in marcia.
Al volante
Sistema di monitoraggio pressione pneumatici
4-176

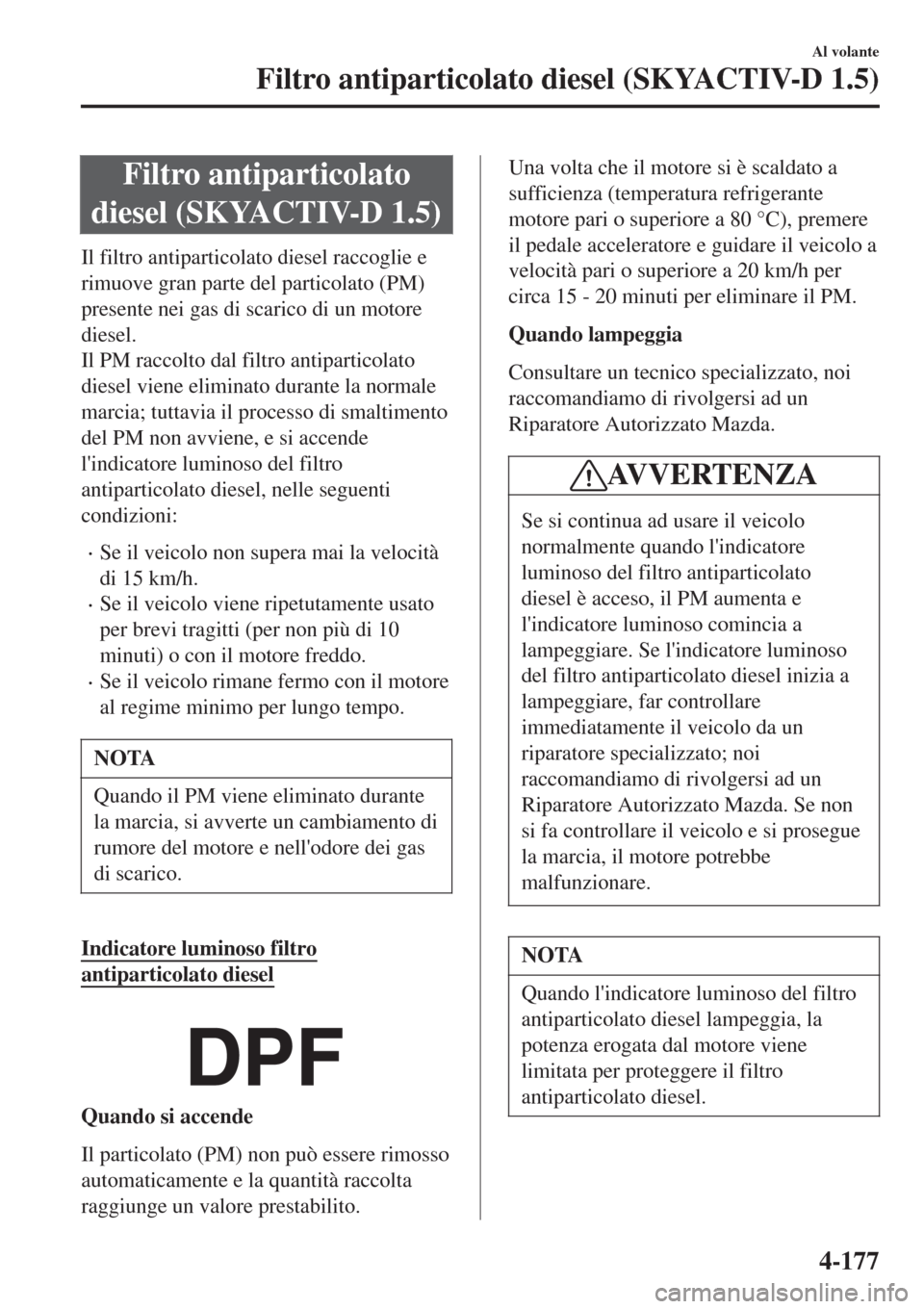

Filtro antiparticolato
diesel (SKYACTIV-D 1.5)
Il filtro antiparticolato diesel raccoglie e
rimuove gran parte del particolato (PM)
presente nei gas di scarico di un motore
diesel.
Il PM raccolto dal filtro antiparticolato
diesel viene eliminato durante la normale
marcia; tuttavia il processo di smaltimento
del PM non avviene, e si accende
l'indicatore luminoso del filtro
antiparticolato diesel, nelle seguenti
condizioni:
•Se il veicolo non supera mai la velocità
di 15 km/h.
•Se il veicolo viene ripetutamente usato
per brevi tragitti (per non più di 10
minuti) o con il motore freddo.
•Se il veicolo rimane fermo con il motore
al regime minimo per lungo tempo.
NOTA
Quando il PM viene eliminato durante
la marcia, si avverte un cambiamento di
rumore del motore e nell'odore dei gas
di scarico.
Indicatore luminoso filtro
antiparticolato diesel

Quando si accende
Il particolato (PM) non può essere rimosso
automaticamente e la quantità raccolta
raggiunge un valore prestabilito.
Una volta che il motore si è scaldato a
sufficienza (temperatura refrigerante
motore pari o superiore a 80 °C), premere
il pedale acceleratore e guidare il veicolo a
velocità pari o superiore a 20 km/h per
circa 15 - 20 minuti per eliminare il PM.
Quando lampeggia
Consultare un tecnico specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
AVVERTENZA
Se si continua ad usare il veicolo
normalmente quando l'indicatore
luminoso del filtro antiparticolato
diesel è acceso, il PM aumenta e
l'indicatore luminoso comincia a
lampeggiare. Se l'indicatore luminoso
del filtro antiparticolato diesel inizia a
lampeggiare, far controllare
immediatamente il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda. Se non
si fa controllare il veicolo e si prosegue
la marcia, il motore potrebbe
malfunzionare.
NOTA
Quando l'indicatore luminoso del filtro
antiparticolato diesel lampeggia, la
potenza erogata dal motore viene
limitata per proteggere il filtro
antiparticolato diesel.
Al volante
Filtro antiparticolato diesel (SKYACTIV-D 1.5)
4-177

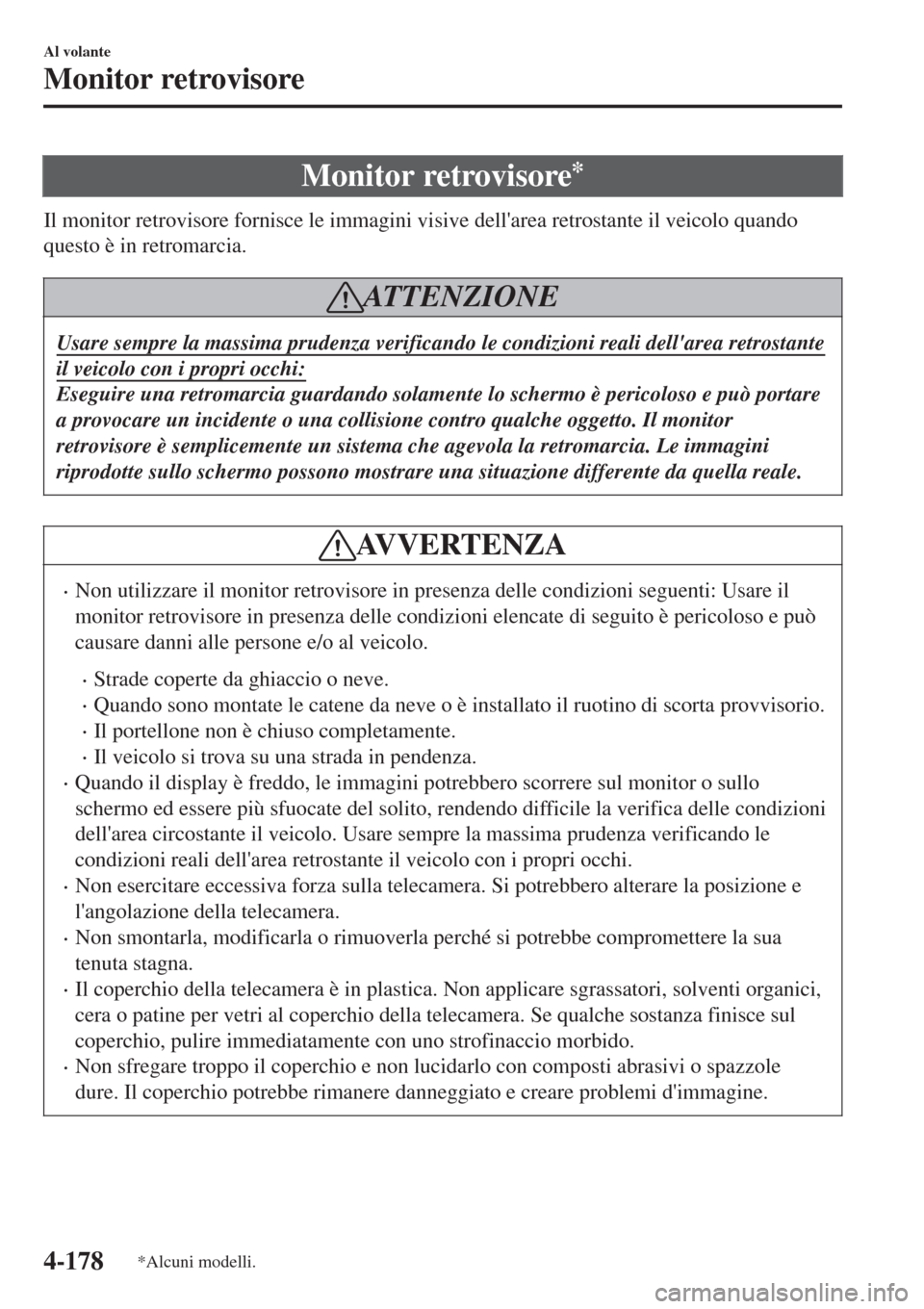

Monitor retrovisore*
Il monitor retrovisore fornisce le immagini visive dell'area retrostante il veicolo quando
questo è in retromarcia.
AT T E N Z I O N E
Usare sempre la massima prudenza verificando le condizioni reali dell'area retrostante
il veicolo con i propri occhi:
Eseguire una retromarcia guardando solamente lo schermo è pericoloso e può portare
a provocare un incidente o una collisione contro qualche oggetto. Il monitor
retrovisore è semplicemente un sistema che agevola la retromarcia. Le immagini
riprodotte sullo schermo possono mostrare una situazione differente da quella reale.
AVVERTENZA
•Non utilizzare il monitor retrovisore in presenza delle condizioni seguenti: Usare il
monitor retrovisore in presenza delle condizioni elencate di seguito è pericoloso e può
causare danni alle persone e/o al veicolo.
•Strade coperte da ghiaccio o neve.
•Quando sono montate le catene da neve o è installato il ruotino di scorta provvisorio.
•Il portellone non è chiuso completamente.
•Il veicolo si trova su una strada in pendenza.
•Quando il display è freddo, le immagini potrebbero scorrere sul monitor o sullo
schermo ed essere più sfuocate del solito, rendendo difficile la verifica delle condizioni
dell'area circostante il veicolo. Usare sempre la massima prudenza verificando le
condizioni reali dell'area retrostante il veicolo con i propri occhi.
•Non esercitare eccessiva forza sulla telecamera. Si potrebbero alterare la posizione e
l'angolazione della telecamera.
•Non smontarla, modificarla o rimuoverla perché si potrebbe compromettere la sua
tenuta stagna.
•Il coperchio della telecamera è in plastica. Non applicare sgrassatori, solventi organici,
cera o patine per vetri al coperchio della telecamera. Se qualche sostanza finisce sul
coperchio, pulire immediatamente con uno strofinaccio morbido.
•Non sfregare troppo il coperchio e non lucidarlo con composti abrasivi o spazzole
dure. Il coperchio potrebbe rimanere danneggiato e creare problemi d'immagine.
Al volante
Monitor retrovisore
4-178*Alcuni modelli.

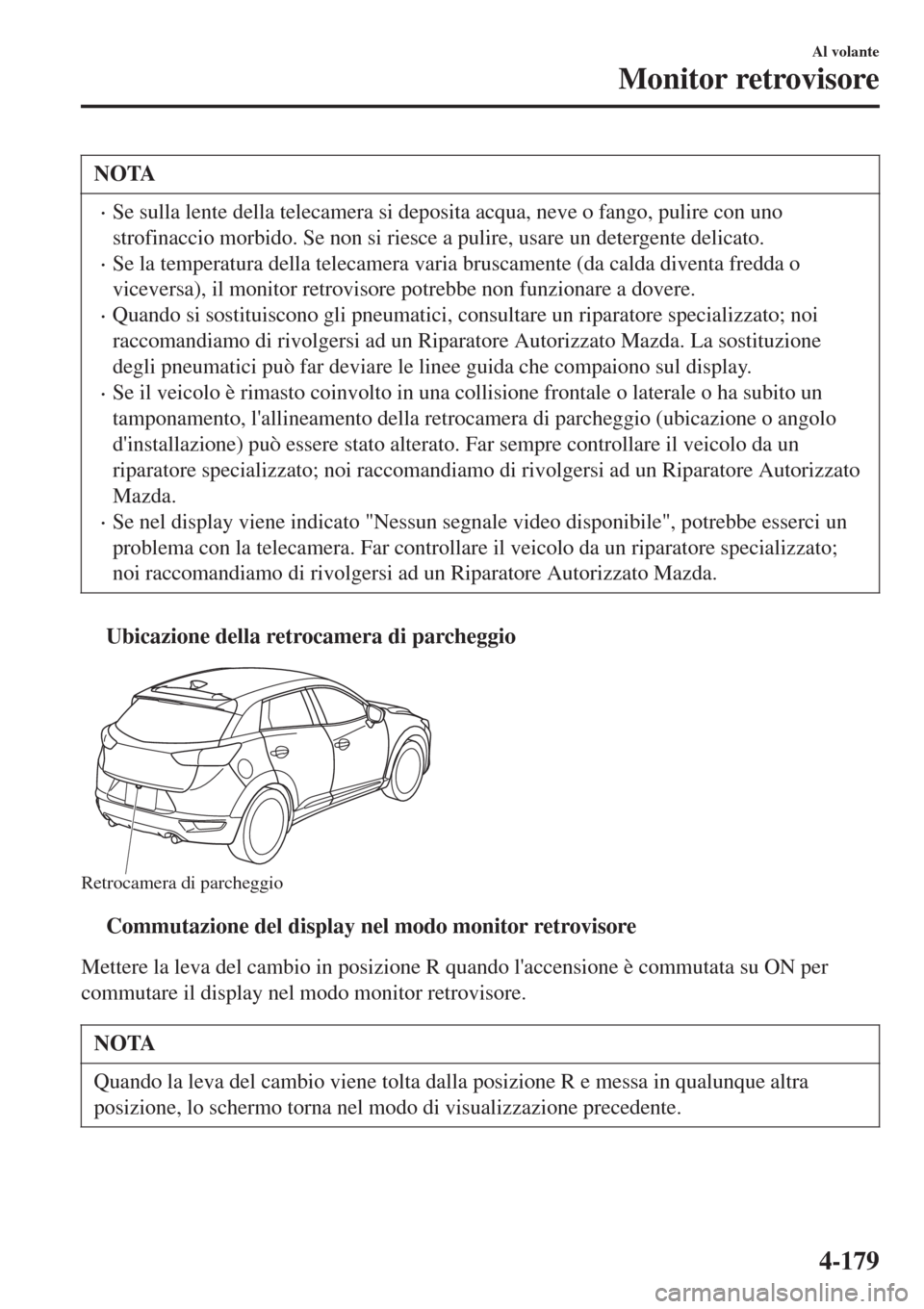

NOTA
•Se sulla lente della telecamera si deposita acqua, neve o fango, pulire con uno
strofinaccio morbido. Se non si riesce a pulire, usare un detergente delicato.
•Se la temperatura della telecamera varia bruscamente (da calda diventa fredda o
viceversa), il monitor retrovisore potrebbe non funzionare a dovere.
•Quando si sostituiscono gli pneumatici, consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda. La sostituzione
degli pneumatici può far deviare le linee guida che compaiono sul display.
•Se il veicolo è rimasto coinvolto in una collisione frontale o laterale o ha subito un
tamponamento, l'allineamento della retrocamera di parcheggio (ubicazione o angolo
d'installazione) può essere stato alterato. Far sempre controllare il veicolo da un
riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda.
•Se nel display viene indicato "Nessun segnale video disponibile", potrebbe esserci un
problema con la telecamera. Far controllare il veicolo da un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
tUbicazione della retrocamera di parcheggio
Retrocamera di parcheggio
ttCommutazione del display nel modo monitor retrovisore
Mettere la leva del cambio in posizione R quando l'accensione è commutata su ON per
commutare il display nel modo monitor retrovisore.
NOTA
Quando la leva del cambio viene tolta dalla posizione R e messa in qualunque altra
posizione, lo schermo torna nel modo di visualizzazione precedente.
Al volante
Monitor retrovisore
4-179

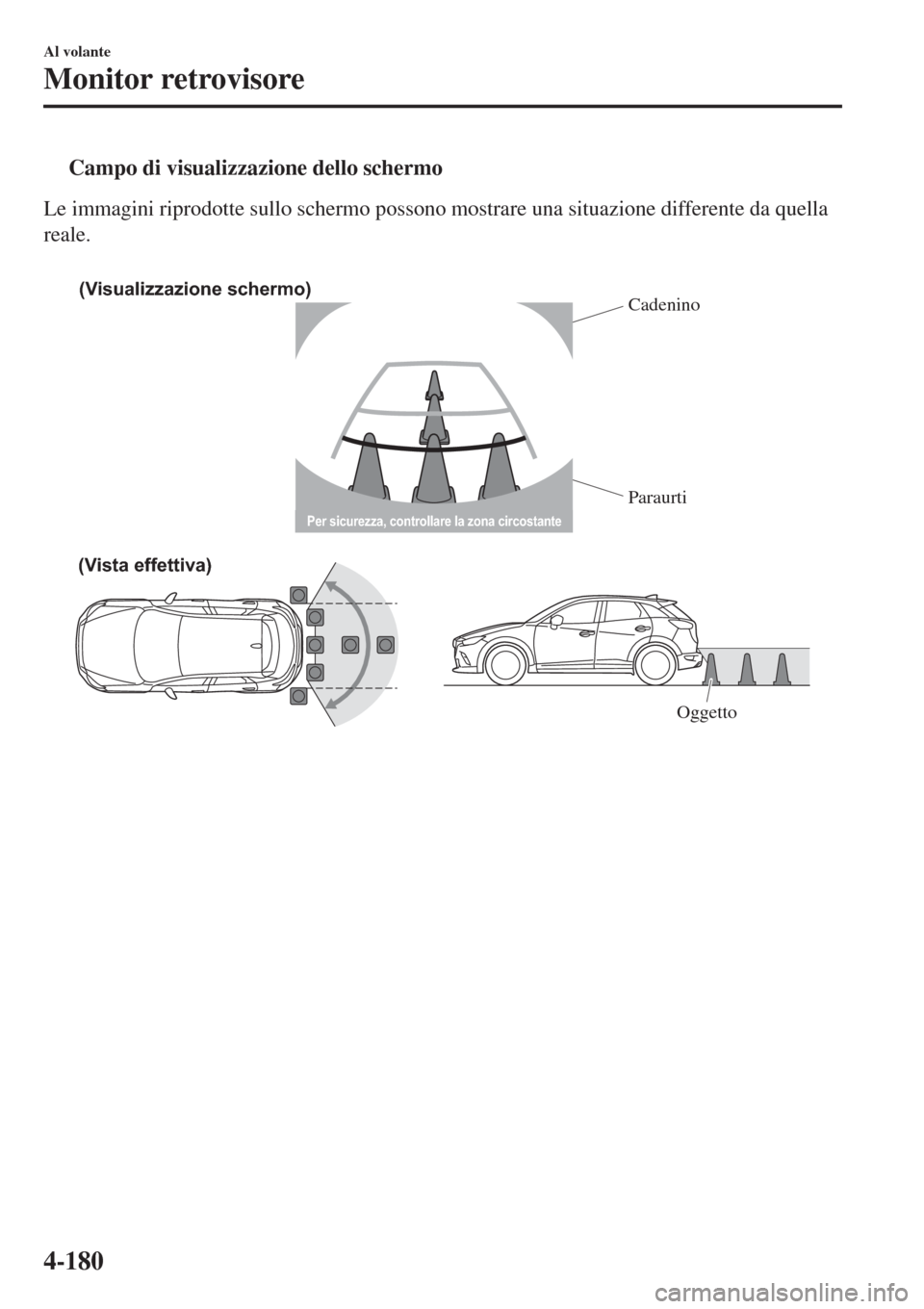

tCampo di visualizzazione dello schermo
Le immagini riprodotte sullo schermo possono mostrare una situazione differente da quella
reale.

Per sicurezza, controllare la zona circostante
(Visualizzazione schermo)
Cadenino
Paraurti
(Vista effettiva)
Oggetto
Al volante
Monitor retrovisore
4-180

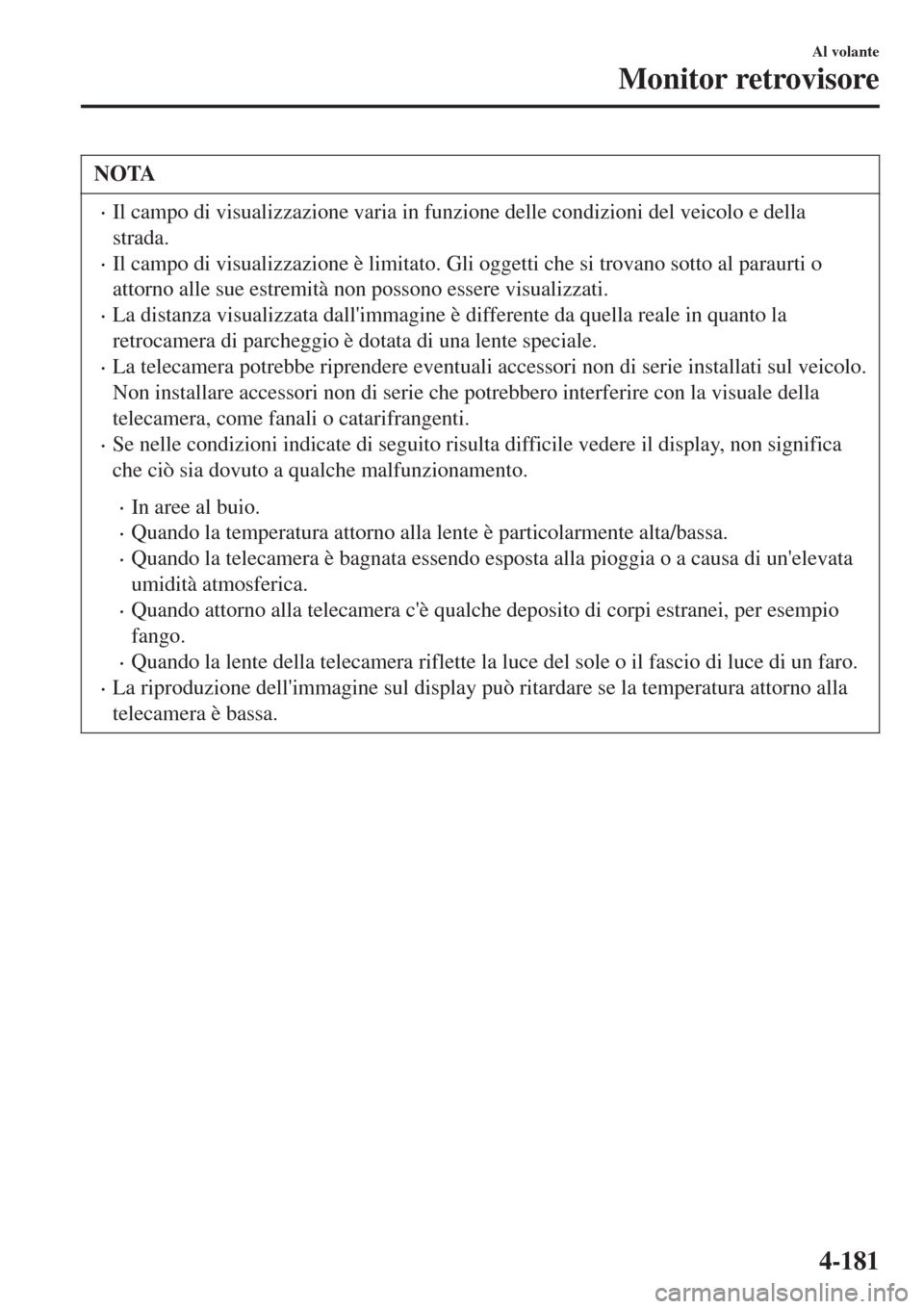

NOTA
•Il campo di visualizzazione varia in funzione delle condizioni del veicolo e della
strada.
•Il campo di visualizzazione è limitato. Gli oggetti che si trovano sotto al paraurti o
attorno alle sue estremità non possono essere visualizzati.
•La distanza visualizzata dall'immagine è differente da quella reale in quanto la
retrocamera di parcheggio è dotata di una lente speciale.
•La telecamera potrebbe riprendere eventuali accessori non di serie installati sul veicolo.
Non installare accessori non di serie che potrebbero interferire con la visuale della
telecamera, come fanali o catarifrangenti.
•Se nelle condizioni indicate di seguito risulta difficile vedere il display, non significa
che ciò sia dovuto a qualche malfunzionamento.
•In aree al buio.
•Quando la temperatura attorno alla lente è particolarmente alta/bassa.
•Quando la telecamera è bagnata essendo esposta alla pioggia o a causa di un'elevata
umidità atmosferica.
•Quando attorno alla telecamera c'è qualche deposito di corpi estranei, per esempio
fango.
•Quando la lente della telecamera riflette la luce del sole o il fascio di luce di un faro.
•La riproduzione dell'immagine sul display può ritardare se la temperatura attorno alla
telecamera è bassa.
Al volante
Monitor retrovisore
4-181

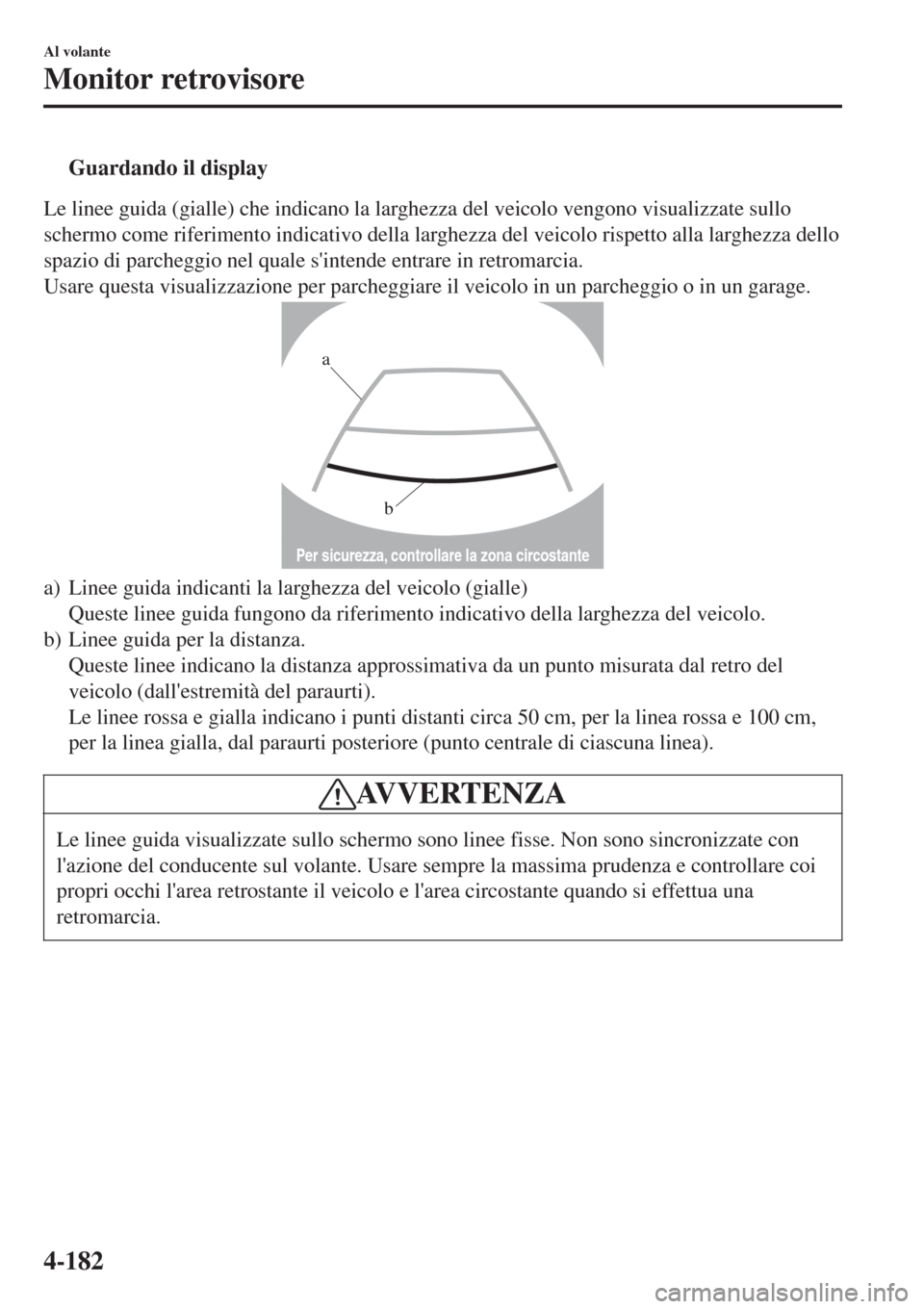

tGuardando il display
Le linee guida (gialle) che indicano la larghezza del veicolo vengono visualizzate sullo
schermo come riferimento indicativo della larghezza del veicolo rispetto alla larghezza dello
spazio di parcheggio nel quale s'intende entrare in retromarcia.
Usare questa visualizzazione per parcheggiare il veicolo in un parcheggio o in un garage.
Per sicurezza, controllare la zona circostante
b
a
a) Linee guida indicanti la larghezza del veicolo (gialle)
Queste linee guida fungono da riferimento indicativo della larghezza del veicolo.
b) Linee guida per la distanza.
Queste linee indicano la distanza approssimativa da un punto misurata dal retro del
veicolo (dall'estremità del paraurti).
Le linee rossa e gialla indicano i punti distanti circa 50 cm, per la linea rossa e 100 cm,
per la linea gialla, dal paraurti posteriore (punto centrale di ciascuna linea).
AVVERTENZA
Le linee guida visualizzate sullo schermo sono linee fisse. Non sono sincronizzate con
l'azione del conducente sul volante. Usare sempre la massima prudenza e controllare coi
propri occhi l'area retrostante il veicolo e l'area circostante quando si effettua una
retromarcia.
Al volante
Monitor retrovisore
4-182

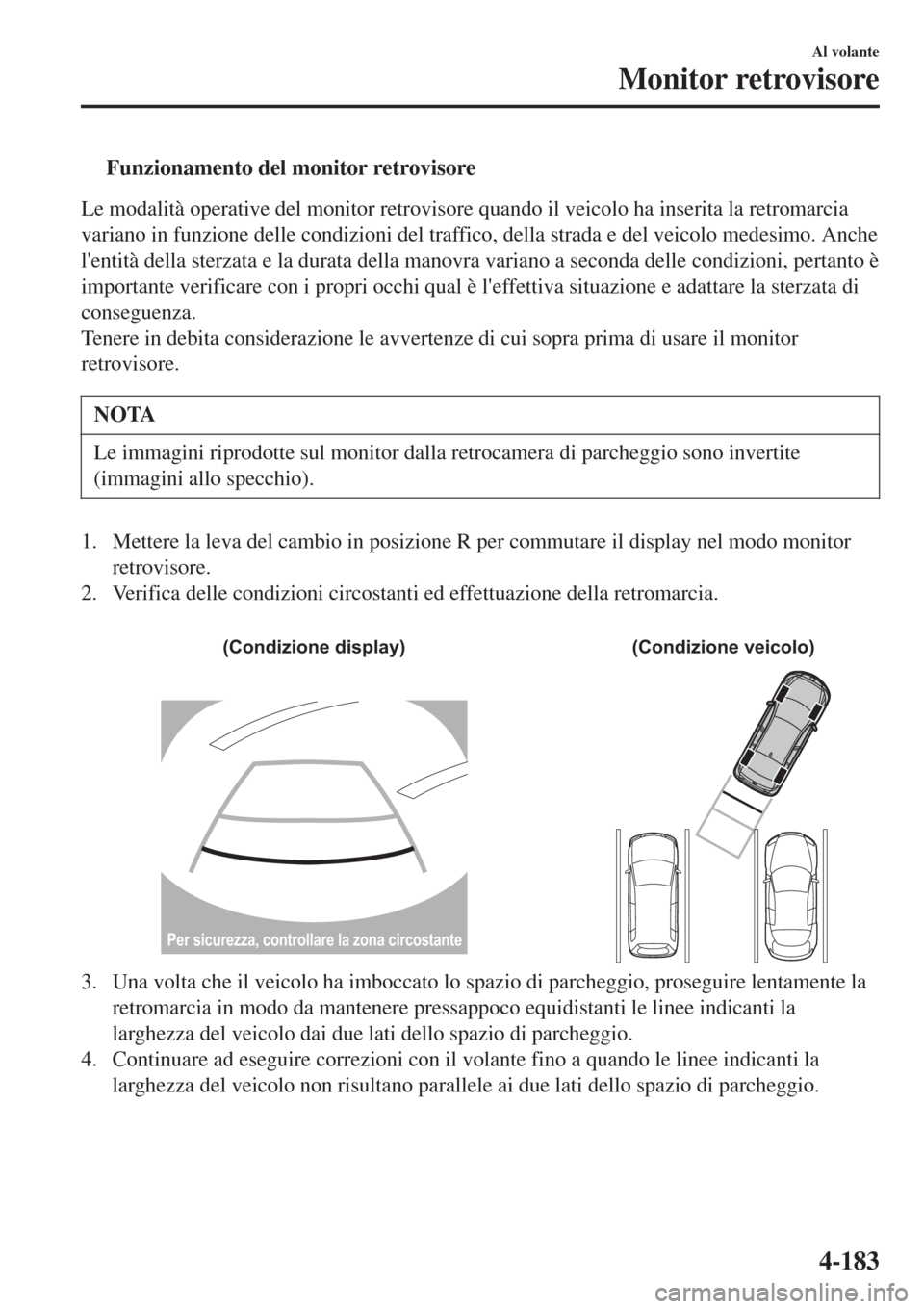

tFunzionamento del monitor retrovisore
Le modalità operative del monitor retrovisore quando il veicolo ha inserita la retromarcia
variano in funzione delle condizioni del traffico, della strada e del veicolo medesimo. Anche
l'entità della sterzata e la durata della manovra variano a seconda delle condizioni, pertanto è
importante verificare con i propri occhi qual è l'effettiva situazione e adattare la sterzata di
conseguenza.
Tenere in debita considerazione le avvertenze di cui sopra prima di usare il monitor
retrovisore.
NOTA
Le immagini riprodotte sul monitor dalla retrocamera di parcheggio sono invertite
(immagini allo specchio).
1. Mettere la leva del cambio in posizione R per commutare il display nel modo monitor
retrovisore.
2. Verifica delle condizioni circostanti ed effettuazione della retromarcia.

(Condizione display) (Condizione veicolo)
Per sicurezza, controllare la zona circostante
3. Una volta che il veicolo ha imboccato lo spazio di parcheggio, proseguire lentamente la
retromarcia in modo da mantenere pressappoco equidistanti le linee indicanti la
larghezza del veicolo dai due lati dello spazio di parcheggio.
4. Continuare ad eseguire correzioni con il volante fino a quando le linee indicanti la
larghezza del veicolo non risultano parallele ai due lati dello spazio di parcheggio.
Al volante
Monitor retrovisore
4-183

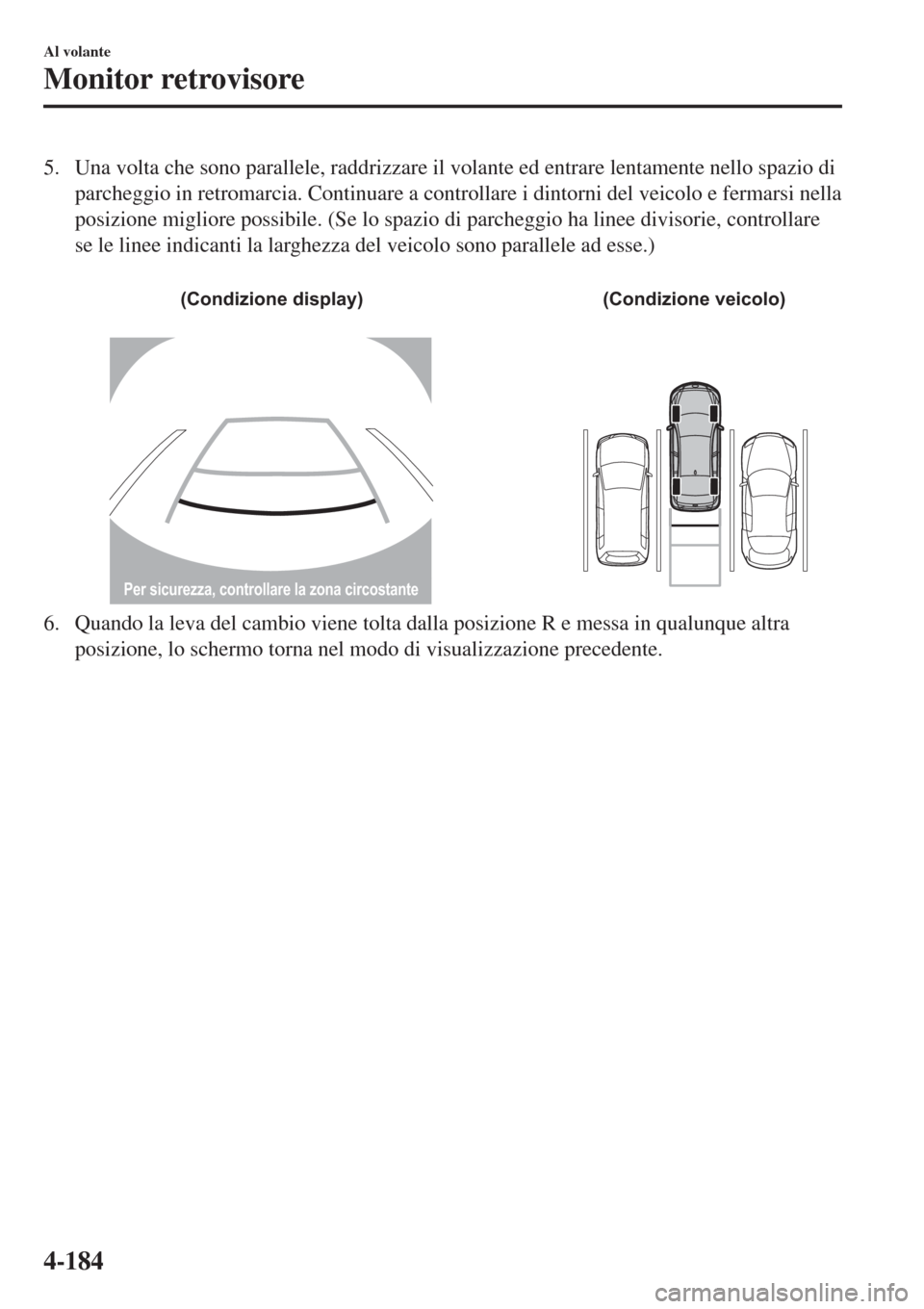

5. Una volta che sono parallele, raddrizzare il volante ed entrare lentamente nello spazio di
parcheggio in retromarcia. Continuare a controllare i dintorni del veicolo e fermarsi nella
posizione migliore possibile. (Se lo spazio di parcheggio ha linee divisorie, controllare
se le linee indicanti la larghezza del veicolo sono parallele ad esse.)

(Condizione display) (Condizione veicolo)
Per sicurezza, controllare la zona circostante
6. Quando la leva del cambio viene tolta dalla posizione R e messa in qualunque altra
posizione, lo schermo torna nel modo di visualizzazione precedente.
Al volante
Monitor retrovisore
4-184
