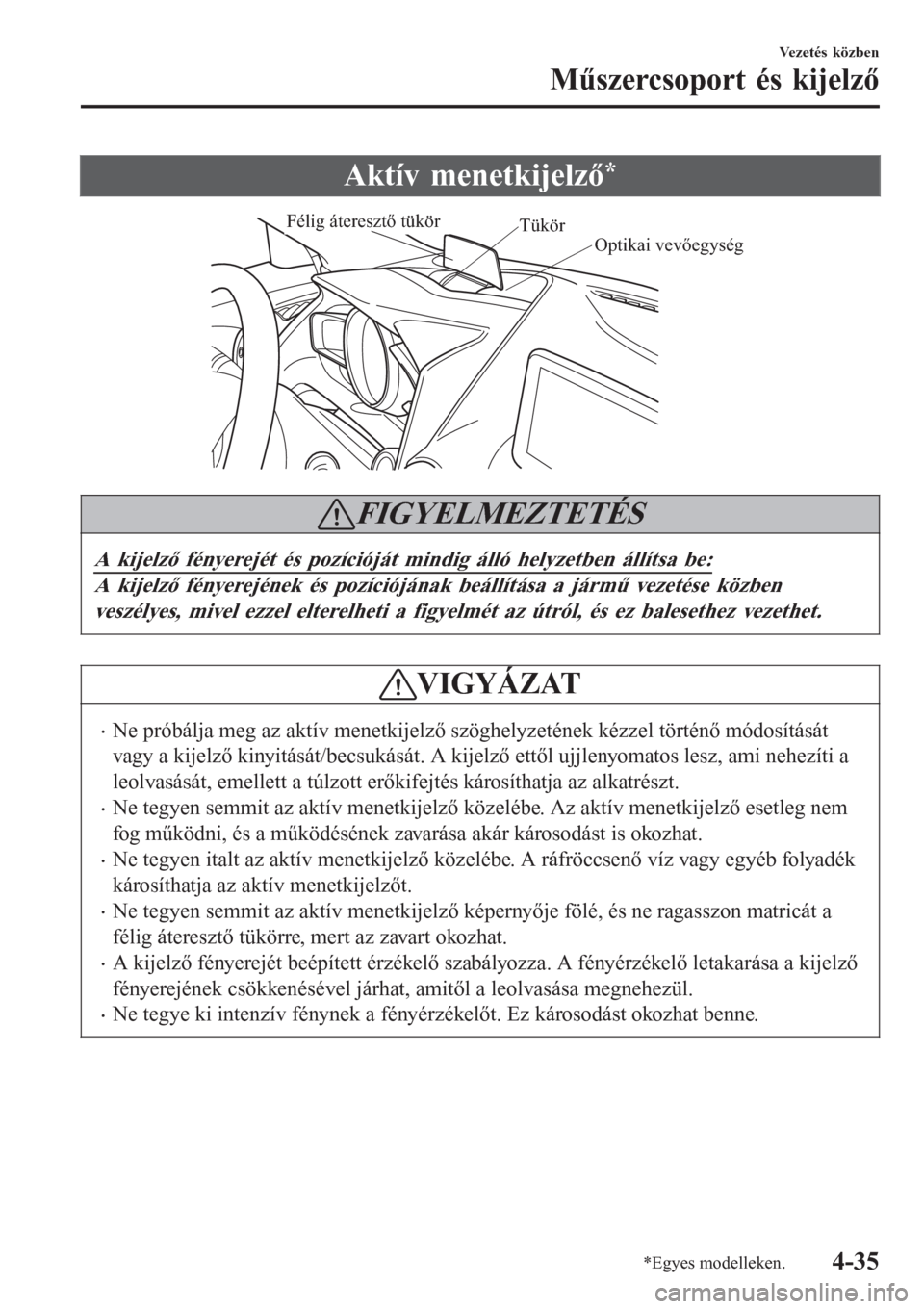

Aktív menetkijelző*
Optikai vevőegység Tükör
Félig áteresztő tükör
FIGYELMEZTETÉS
A kijelző fényerejét és pozícióját mindig álló helyzetben állítsa be:
A kijelző fényerejének és pozíciójának beállítása a jármű vezetése közben
veszélyes, mivel ezzel elterelheti a figyelmét az útról, és ez balesethez vezethet.
VIGYÁZAT
•Ne próbálja meg az aktív menetkijelző szöghelyzetének kézzel történő módosítását
vagy a kijelző kinyitását/becsukását. A kijelző ettől ujjlenyomatos lesz, ami nehezíti a
leolvasását, emellett a túlzott erőkifejtés károsíthatja az alkatrészt.
•Ne tegyen semmit az aktív menetkijelző közelébe. Az aktív menetkijelző esetleg nem
fog működni, és a működésének zavarása akár károsodást is okozhat.
•Ne tegyen italt az aktív menetkijelző közelébe. A ráfröccsenő víz vagy egyéb folyadék
károsíthatja az aktív menetkijelzőt.
•Ne tegyen semmit az aktív menetkijelző képernyője fölé, és ne ragasszon matricát a
félig áteresztő tükörre, mert az zavart okozhat.
•A kijelző fényerejét beépített érzékelő szabályozza. A fényérzékelő letakarása a kijelző
fényerejének csökkenésével járhat, amitől a leolvasása megnehezül.
•Ne tegye ki intenzív fénynek a fényérzékelőt. Ez károsodást okozhat benne.
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-35

MEGJEGYZÉS
•Napszemüvegben a kijelző leolvasása nehezebbé válhat. Ilyen esetben vegye le a
napszemüveget, vagy állítson a fényerőn.
•Ha az akkumulátort egy időre eltávolítják vagy lemerül, a beállított helyzet módosulhat.
•A kijelző leolvasását nehezíthetik vagy ideiglenesen befolyásolhatják a környezeti
tényezők, mint például eső, hó, fény, hőmérséklet.
•A hangrendszer eltávolítása esetén az aktív menetkijelző nem működtethető.
Az aktív menetkijelző az alábbi információkat mutatja:
•Mazda radarvezérelt sebességtartó (MRCC) üzemi feltételei és figyelmeztetései
Lásd a „Mazda radarvezérelt sebességtartó rendszer (MRCC)” c. részt a 4-127. oldalon.
•Sávelhagyásra figyelmeztető rendszer (LDWS) üzemi feltételei és figyelmeztetései
Lásd a „Sávelhagyásra figyelmeztető rendszer (LDWS)” c. részt a 4-108. oldalon.
•A Smart City fékasszisztens (SCBS) üzemi feltételei
Lásd a Smart City fékasszisztens (SCBS) c. részt, 4-141. oldal.
•Intelligens fékasszisztens (SBS) üzemi feltételei és figyelmeztetései
Lásd az Intelligens fékasszisztens (SBS) c. részt, 4-147. oldal.
•Távolságfelismerő asszisztens (DRSS) üzemi feltételei és figyelmeztetései
Lásd a „Távolság-felismerő asszisztens (DRSS)” c. részt a 4-121. oldalon.
•Állítható sebességhatároló üzemi feltételei és figyelmeztetései
Lásd az Állítható sebességhatároló c. részt, 4-136. oldal.
•Jármű sebességének beállítása a sebességtartó rendszer segítségével
Lásd a „Sebességtartó rendszer” c. részt a 4-160. oldalon.
•Navigációs (útirány és távolság) és sávváltási irányítórendszer
•Járműsebesség
Az aktív menetkijelző minden beállítása elvégezhető a középső kijelzőn (C vagy D típusú
hangrendszer).
1. A kezdőképernyőn a
ikont kiválasztva jelenítse meg a Beállítások képernyőt.
2. Válassza ki az ADD fület.
3. Válassza ki a kívánt elemet, és végezze el a beállítást/javítást.
•Magasság: Az aktív menetkijelző helyzetének beállítása
•Fényerő-szabályozás: A képernyő fényerő-állítási módjának kiválasztása
(Automatikus/Kézi)
•Kalibráció: A fényerő inicializálási beállítása (automatikus beállítás esetén)
•Fényerő: Fényerő-beállítás (kézi beállítás esetén)
•Navigáció: Be/Ki
•Aktív menetkijelző: Be/Ki
•Visszaállítás
Vezetés közben
Műszercsoport és kijelző
4-36

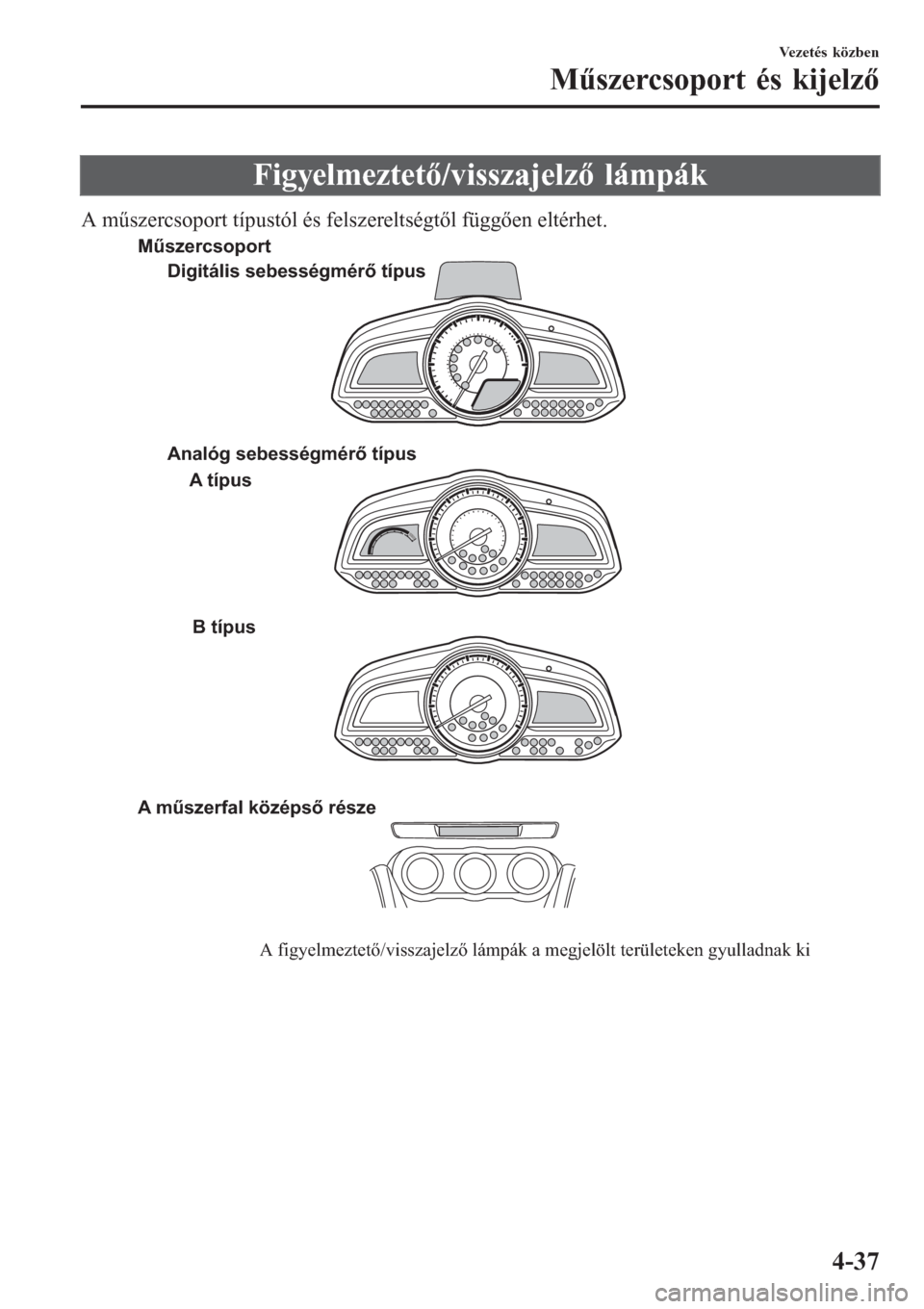

Figyelmeztető/visszajelző lámpák
A műszercsoport típustól és felszereltségtől függően eltérhet.
A figyelmeztető/visszajelző lámpák a megjelölt területeken gyulladnak ki A típus
B típus
A műszerfal középső részeDigitális sebességmérő típus
Analóg sebességmérő típus Műszercsoport
Vezetés közben
Műszercsoport és kijelző
4-37

▼Figyelmeztető lámpák
Ezek a lámpák fényükkel vagy villogásukkal figyelmeztetik a felhasználót a rendszer
működési állapotára vagy rendellenességeire.
Jel Figyelmeztető lámpák Oldal
Fő figyelmeztető lámpa*17-35
Fékrendszer figyelmeztető lámpa*1*27-35
ABS figyelmeztető lámpa*17-35
Töltőrendszer figyelmeztető lámpa*17-35
Olajnyomás figyelmeztető lámpa*17-35
Motorhiba jelzőlámpa*17-35
(piros)Hűtőfolyadék hőmérséklete magas figyelmeztető lámpa
*17-35
(sárga)*i-stop figyelmeztető lámpa*14-18
(sárga)*i-ELOOP figyelmeztető lámpa7-35
*Automata sebességváltó figyelmeztető lámpája*17-35
*Négykerék-meghajtás figyelmeztető lámpája*17-35
Szervokormány-hiba visszajelző lámpája*17-35
Légzsák/biztonsági öv előfeszítő rendszerének figyelmeztető
lámpája*17-35
Alacsony üzemanyagszint figyelmeztető lámpája 7-35
Biztonsági öv figyelmeztető lámpája (első ülés) 7-35
(piros)*Biztonsági öv figyelmeztető lámpája (hátsó ülés) 7-35
Vezetés közben
Műszercsoport és kijelző
4-38*Egyes modelleken.

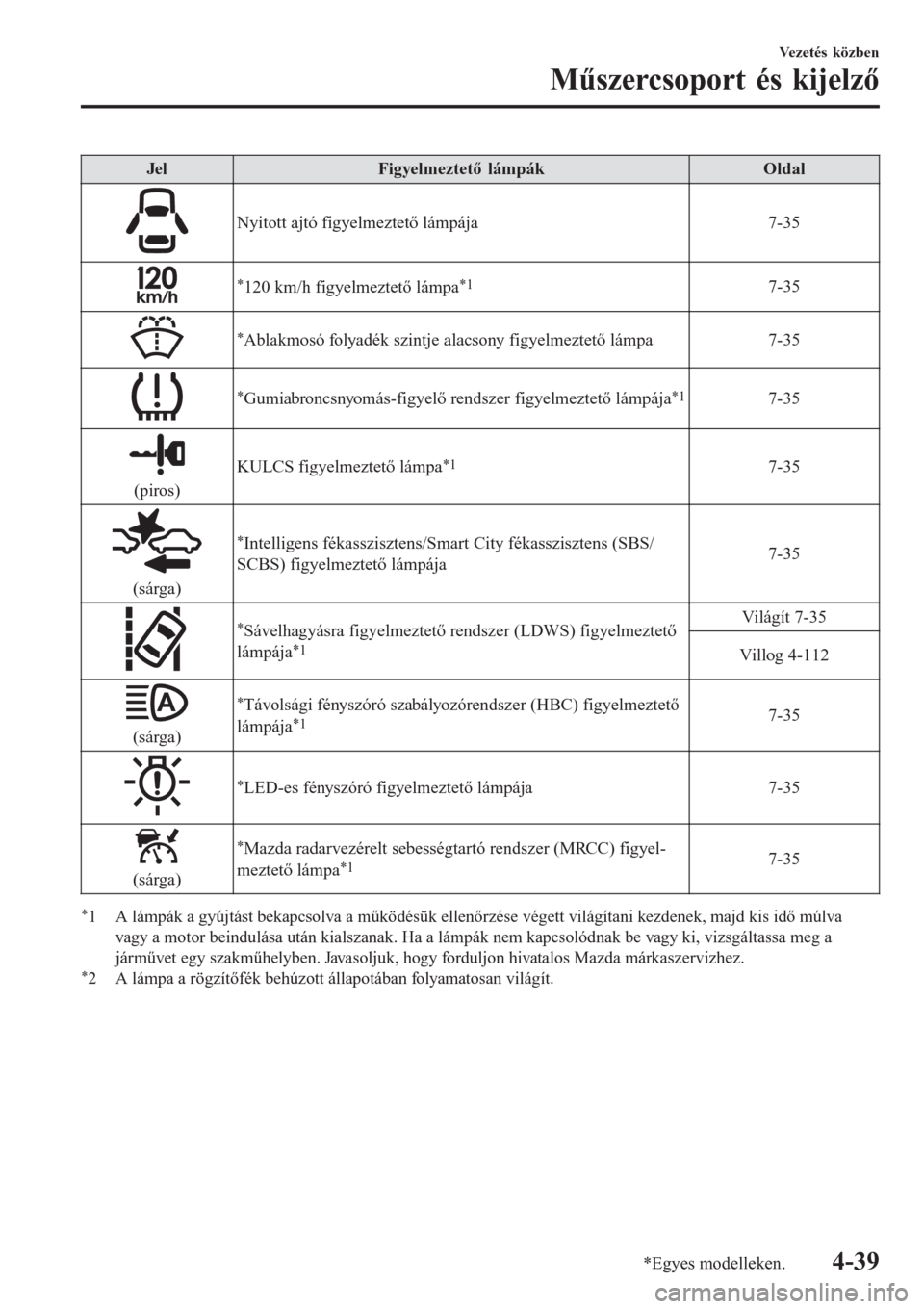

Jel Figyelmeztető lámpák Oldal
Nyitott ajtó figyelmeztető lámpája 7-35
*120 km/h figyelmeztető lámpa*17-35
*Ablakmosó folyadék szintje alacsony figyelmeztető lámpa7-35
*Gumiabroncsnyomás-figyelő rendszer figyelmeztető lámpája*17-35
(piros)KULCS figyelmeztető lámpa
*17-35
(sárga)
*Intelligens fékasszisztens/Smart City fékasszisztens (SBS/
SCBS) figyelmeztető lámpája7-35
*Sávelhagyásra figyelmeztető rendszer (LDWS) figyelmeztető
lámpája*1
Világít 7-35
Villog 4-112
(sárga)
*Távolsági fényszóró szabályozórendszer (HBC) figyelmeztető
lámpája*17-35
*LED-es fényszóró figyelmeztető lámpája7-35
(sárga)
*Mazda radarvezérelt sebességtartó rendszer (MRCC) figyel-
meztető lámpa*17-35
*1 A lámpák a gyújtást bekapcsolva a működésük ellenőrzése végett világítani kezdenek, majd kis idő múlva
vagy a motor beindulása után kialszanak. Ha a lámpák nem kapcsolódnak be vagy ki, vizsgáltassa meg a
járművet egy szakműhelyben. Javasoljuk, hogy forduljon hivatalos Mazda márkaszervizhez.
*2 A lámpa a rögzítőfék behúzott állapotában folyamatosan világít.
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-39

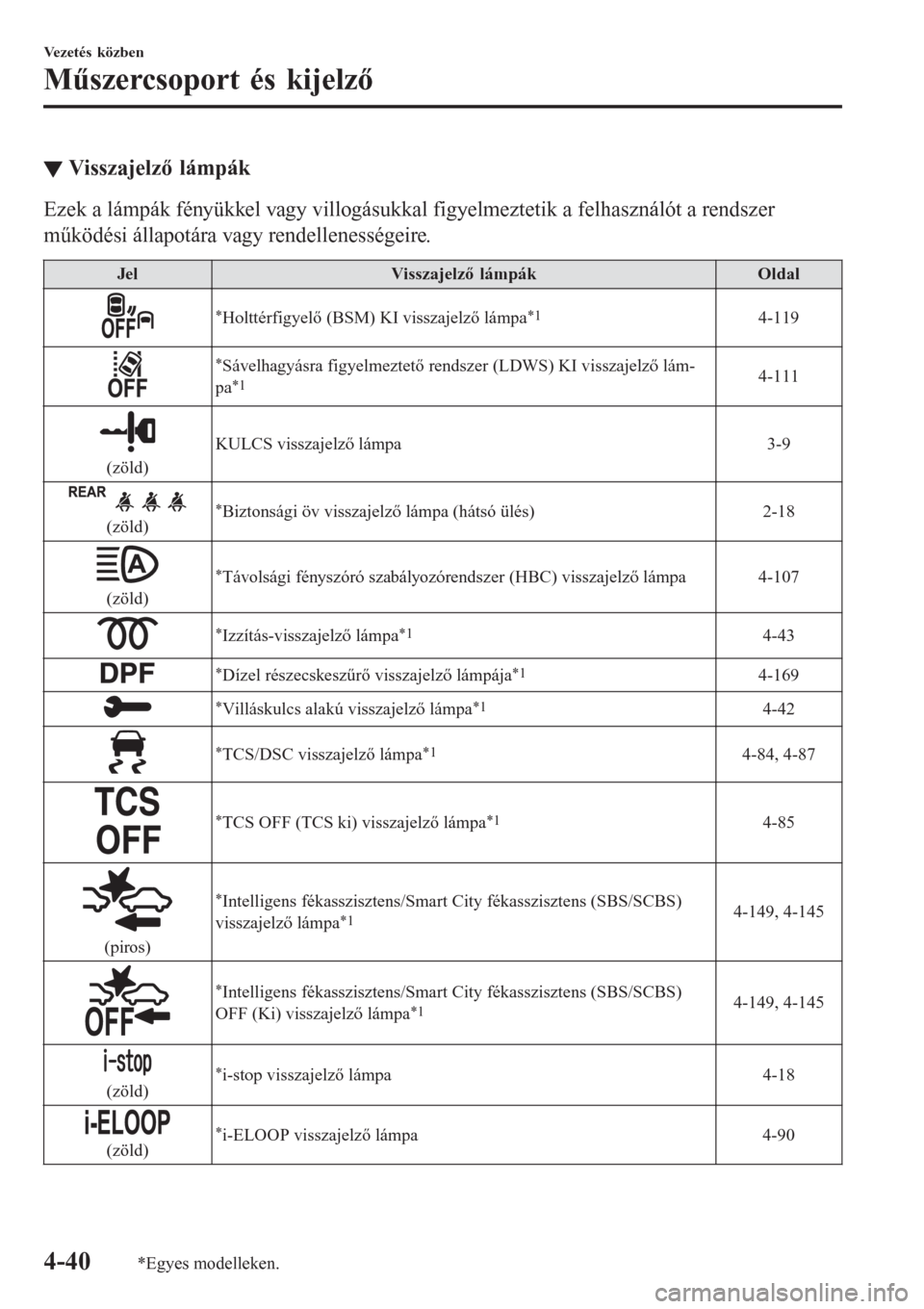

▼Visszajelző lámpák
Ezek a lámpák fényükkel vagy villogásukkal figyelmeztetik a felhasználót a rendszer
működési állapotára vagy rendellenességeire.
Jel Visszajelző lámpák Oldal
*Holttérfigyelő (BSM) KI visszajelző lámpa*14-119
*Sávelhagyásra figyelmeztető rendszer (LDWS) KI visszajelző lám-
pa*14-111
(zöld)KULCS visszajelző lámpa 3-9
(zöld)*Biztonsági öv visszajelző lámpa (hátsó ülés)2-18
(zöld)
*Távolsági fényszóró szabályozórendszer (HBC) visszajelző lámpa4-107
*Izzítás-visszajelző lámpa*14-43
*Dízel részecskeszűrő visszajelző lámpája*14-169
*Villáskulcs alakú visszajelző lámpa*14-42
*TCS/DSC visszajelző lámpa*14-84, 4-87
*TCS OFF (TCS ki) visszajelző lámpa*14-85
(piros)
*Intelligens fékasszisztens/Smart City fékasszisztens (SBS/SCBS)
visszajelző lámpa*14-149, 4-145
*Intelligens fékasszisztens/Smart City fékasszisztens (SBS/SCBS)
OFF (Ki) visszajelző lámpa*14-149, 4-145
(zöld)*i-stop visszajelző lámpa4-18
(zöld)*i-ELOOP visszajelző lámpa 4-90
Vezetés közben
Műszercsoport és kijelző
4-40*Egyes modelleken.

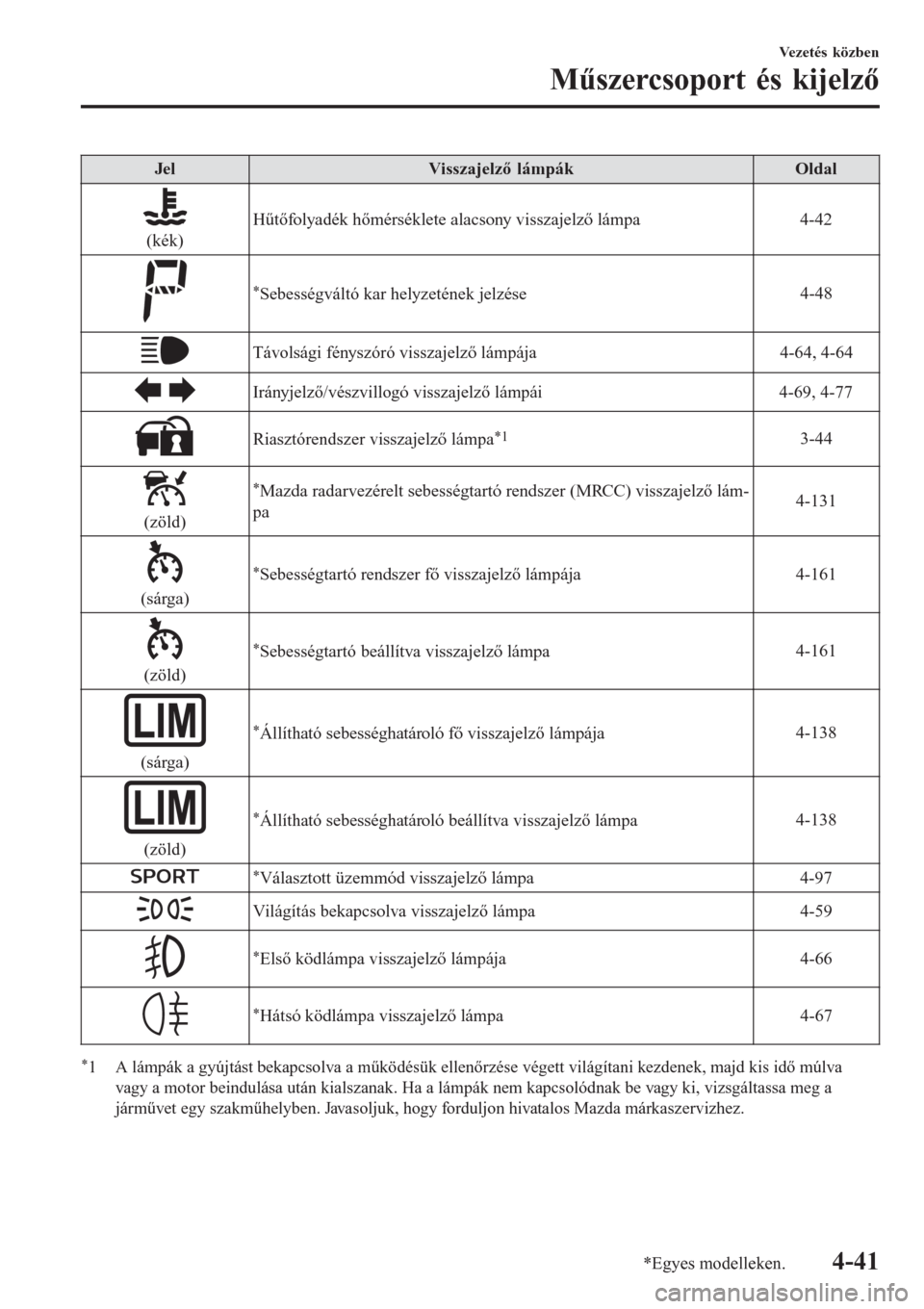

Jel Visszajelző lámpák Oldal
(kék)Hűtőfolyadék hőmérséklete alacsony visszajelző lámpa 4-42
*Sebességváltó kar helyzetének jelzése4-48
Távolsági fényszóró visszajelző lámpája 4-64, 4-64
Irányjelző/vészvillogó visszajelző lámpái 4-69, 4-77
Riasztórendszer visszajelző lámpa*13-44
(zöld)
*Mazda radarvezérelt sebességtartó rendszer (MRCC) visszajelző lám-
pa4-131
(sárga)
*Sebességtartó rendszer fő visszajelző lámpája4-161
(zöld)
*Sebességtartó beállítva visszajelző lámpa4-161
(sárga)
*Állítható sebességhatároló fő visszajelző lámpája4-138
(zöld)
*Állítható sebességhatároló beállítva visszajelző lámpa4-138
*Választott üzemmód visszajelző lámpa 4-97
Világítás bekapcsolva visszajelző lámpa 4-59
*Első ködlámpa visszajelző lámpája4-66
*Hátsó ködlámpa visszajelző lámpa4-67
*1 A lámpák a gyújtást bekapcsolva a működésük ellenőrzése végett világítani kezdenek, majd kis idő múlva
vagy a motor beindulása után kialszanak. Ha a lámpák nem kapcsolódnak be vagy ki, vizsgáltassa meg a
járművet egy szakműhelyben. Javasoljuk, hogy forduljon hivatalos Mazda márkaszervizhez.
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-41

▼Csavarkulcs visszajelző lámpa
Ha a gyújtás ON (Be) helyzetbe van
kapcsolva, a csavarkulcs visszajelző lámpa
kigyullad, majd néhány másodperc múlva
kialszik.

A csavarkulcs visszajelző lámpa akkor
kapcsol be, amikor elérkezett az ütemezett
karbantartás ideje. Ellenőrizze a tartalmát,
és végezze el a karbantartást.
Lásd a Karbantartásjelző című részt,
6-16. oldal.
SKYACTIV-D 1.5
A csavarkulcs visszajelző lámpa a
következő esetekben kapcsol fel:
•Leromlott a motorolaj minősége.
•A motorolaj szintje a mérőpálca „MIN”
jelzésének közelében van, illetve a
„MIN” jelzés alá csökkent.
*
•A motorolaj szintje a mérőpálca „X”
jelzésének közelében van, illetve az „X”
jelzés fölé emelkedett.
*
Ellenőrizze a motorolajat.
Ha a csavarkulcs visszajelző lámpa nem
alszik ki, akkor is cserélje le a motorolajat,
ha a motorolajszint a normál tartományban
van.
MEGJEGYZÉS
•A jármű használati körülményeitől
függően a csavarkulcs visszajelző
lámpa az előre beállított karbantartási
időszak leteltétől eltérő okok miatt is
kigyulladhat.
•Olajcsere esetén a motorvezérlő
egységét a lehető leghamarabb vissza
kell állítani. A motorvezérlő egységet
a hivatalos Mazda szerelő állíthatja
vissza, illetve a motor
vezérlőegységének visszaállítási
eljárását lásd a 6-29. oldalon.
▼▼Hűtőfolyadék hőmérséklete
alacsony visszajelző lámpa (kék)
A lámpa folyamatosan világít, amíg a
hűtőfolyadék hőmérséklete alacsony, a
motor felmelegedése után pedig kialszik.
Ha a hűtőfolyadék alacsony
hőmérsékletére figyelmeztető (kék) lámpa
nem kapcsol ki, pedig a motor már
bemelegedett, az a hőmérséklet-érzékelő
hibájára utal. Konzultáljon egy
szakműhellyel. Javasoljuk, hogy forduljon
egy hivatalos Mazda márkaszervizhez.
Vezetés közben
Műszercsoport és kijelző
4-42*Egyes modelleken.

▼Izzítás-visszajelző lámpa
(SKYACTIV-D 1.5)
Ez a lámpa akkor gyulladhat ki, amikor a
gyújtáskapcsolót ON (Be) helyzetbe
kapcsolja.
Kialszik, ha az izzítógyertyák
felmelegedtek. Ha a gyújtáskapcsoló
hosszú ideig ON (Be) helyzetben marad az
izzítógyertyák bemelegedése után, és
közben nem indítja be a motort,
előfordulhat, hogy az izzítógyertyáknak
újra be kell melegedniük, ami miatt
kigyullad az izzítás-visszajelző lámpa.
Vezetés közben
Műszercsoport és kijelző
4-43

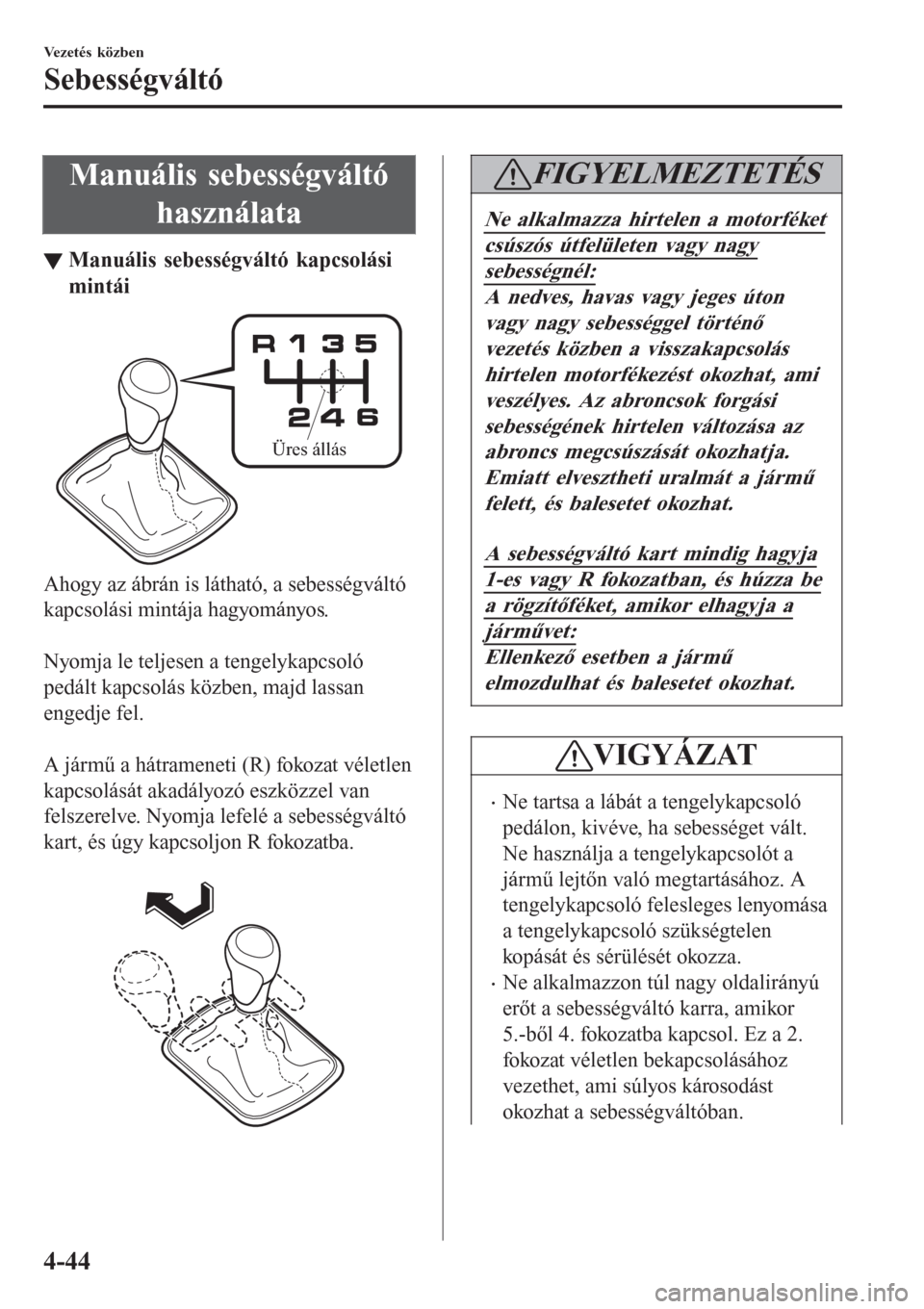

Manuális sebességváltó
használata
▼Manu
