MAZDA MODEL CX-3 2016 Korisničko uputstvo (in Serbian)

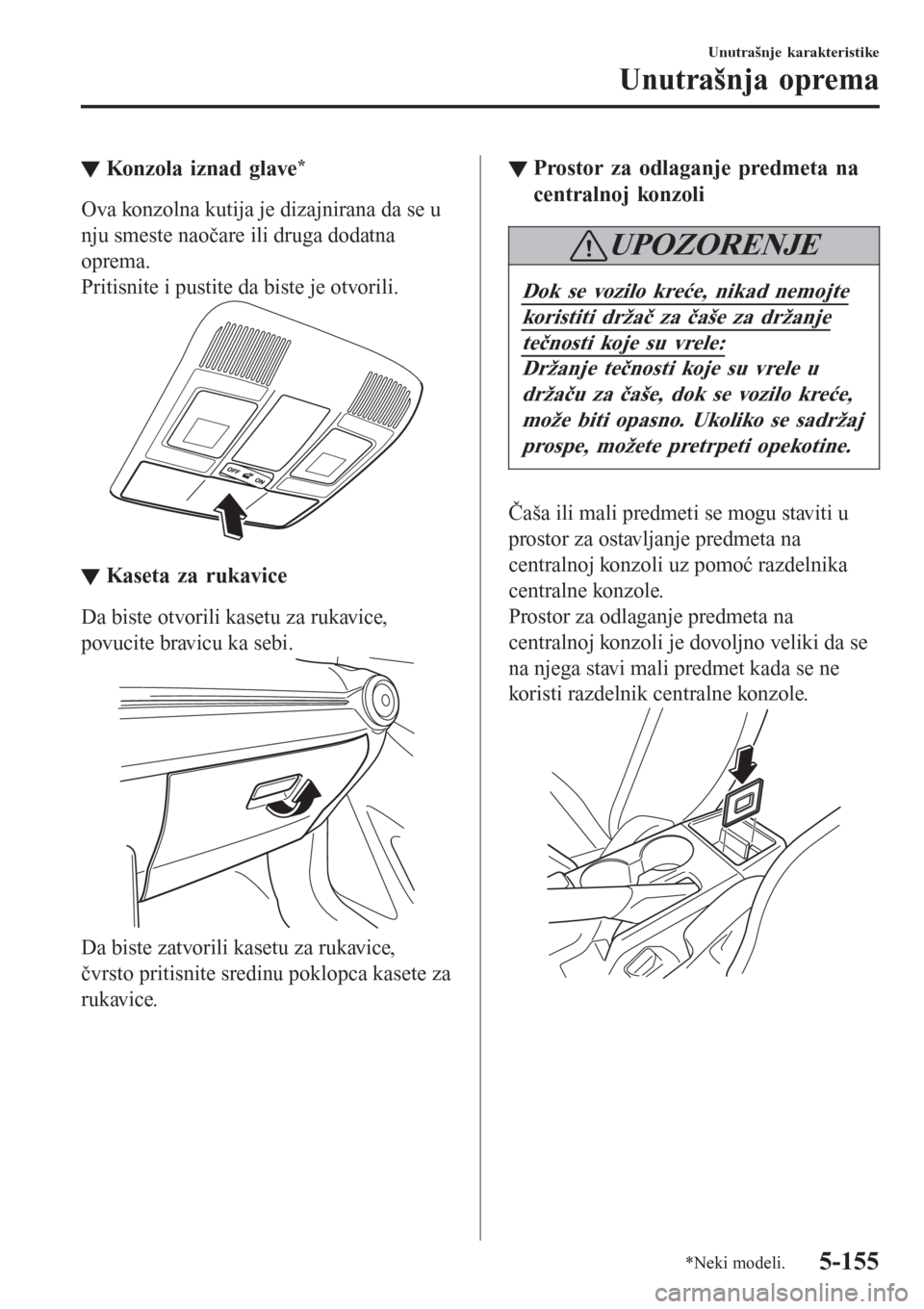

▼Konzola iznad glave*
Ova konzolna kutija je dizajnirana da se u
nju smeste naočare ili druga dodatna
oprema.
Pritisnite i pustite da biste je otvorili.
▼▼Kaseta za rukavice
Da biste otvorili kasetu za rukavice,
povucite bravicu ka sebi.
Da biste zatvorili kasetu za rukavice,
čvrsto pritisnite sredinu poklopca kasete za
rukavice.
▼▼Prostor za odlaganje predmeta na
centralnoj konzoli
UPOZORENJE
Dok se vozilo kreće, nikad nemojte
koristiti držač za čaše za držanje
tečnosti koje su vrele:
Držanje tečnosti koje su vrele u
držaču za čaše, dok se vozilo kreće,
može biti opasno. Ukoliko se sadržaj
prospe, možete pretrpeti opekotine.
Čaša ili mali predmeti se mogu staviti u
prostor za ostavljanje predmeta na
centralnoj konzoli uz pomoć razdelnika
centralne konzole.
Prostor za odlaganje predmeta na
centralnoj konzoli je dovoljno veliki da se
na njega stavi mali predmet kada se ne
koristi razdelnik centralne konzole.
Unutrašnje karakteristike
Unutrašnja oprema
*Neki modeli.5-155

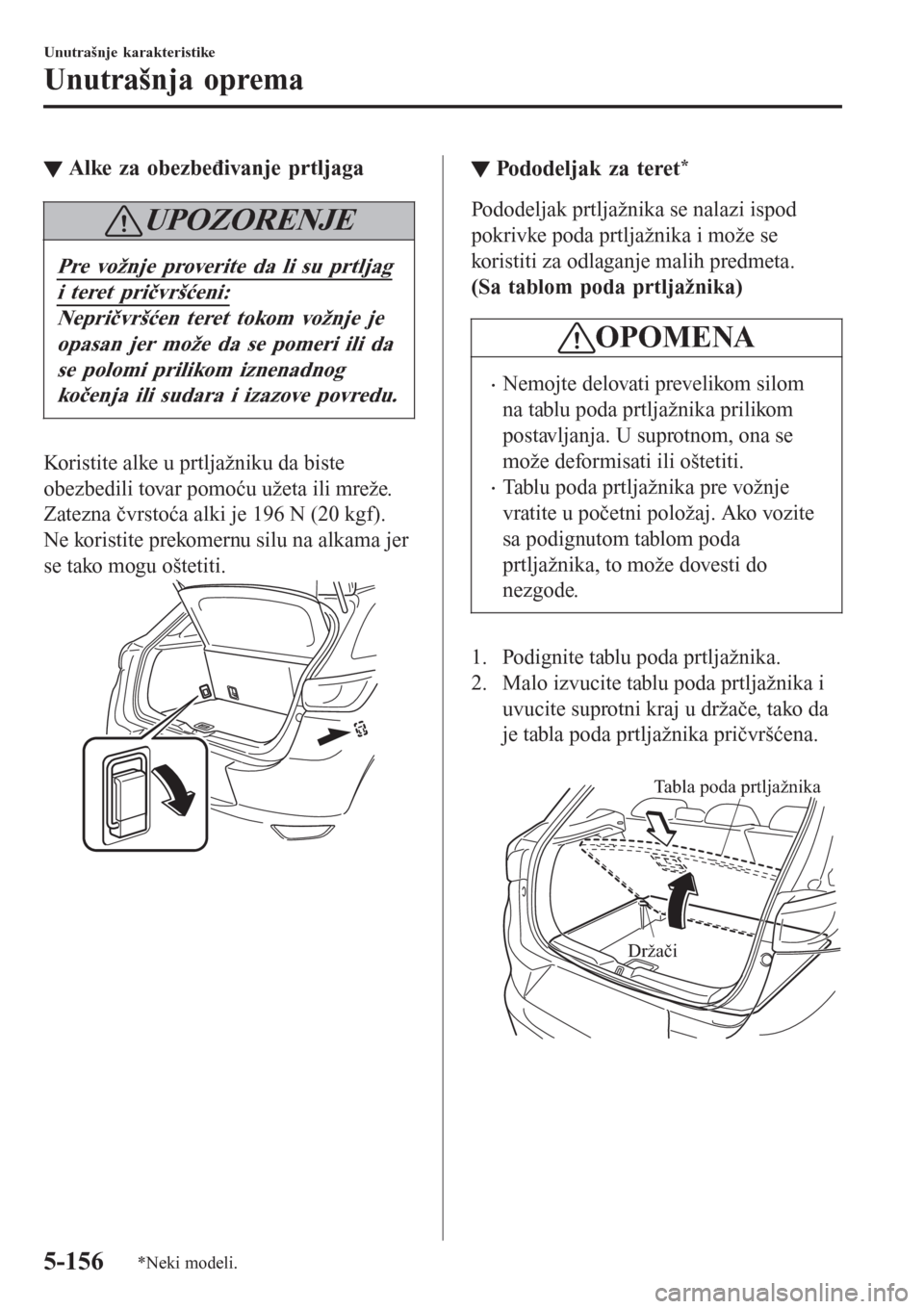

▼Alke za obezbeđivanje prtljaga
UPOZORENJE
Pre vožnje proverite da li su prtljag
i teret pričvršćeni:
Nepričvršćen teret tokom vožnje je
opasan jer može da se pomeri ili da
se polomi prilikom iznenadnog
kočenja ili sudara i izazove povredu.
Koristite alke u prtljažniku da biste
obezbedili tovar pomoću užeta ili mreže.
Zatezna čvrstoća alki je 196 N (20 kgf).
Ne koristite prekomernu silu na alkama jer
se tako mogu oštetiti.
▼▼Pododeljak za teret*
Pododeljak prtljažnika se nalazi ispod
pokrivke poda prtljažnika i može se
koristiti za odlaganje malih predmeta.
(Sa tablom poda prtljažnika)
OPOMENA
•Nemojte delovati prevelikom silom
na tablu poda prtljažnika prilikom
postavljanja. U suprotnom, ona se
može deformisati ili oštetiti.
•Tablu poda prtljažnika pre vožnje
vratite u početni položaj. Ako vozite
sa podignutom tablom poda
prtljažnika, to može dovesti do
nezgode.
1. Podignite tablu poda prtljažnika.
2. Malo izvucite tablu poda prtljažnika i
uvucite suprotni kraj u držače, tako da
je tabla poda prtljažnika pričvršćena.

Tabla poda prtljažnika
Držači
Unutrašnje karakteristike
Unutrašnja oprema
5-156*Neki modeli.

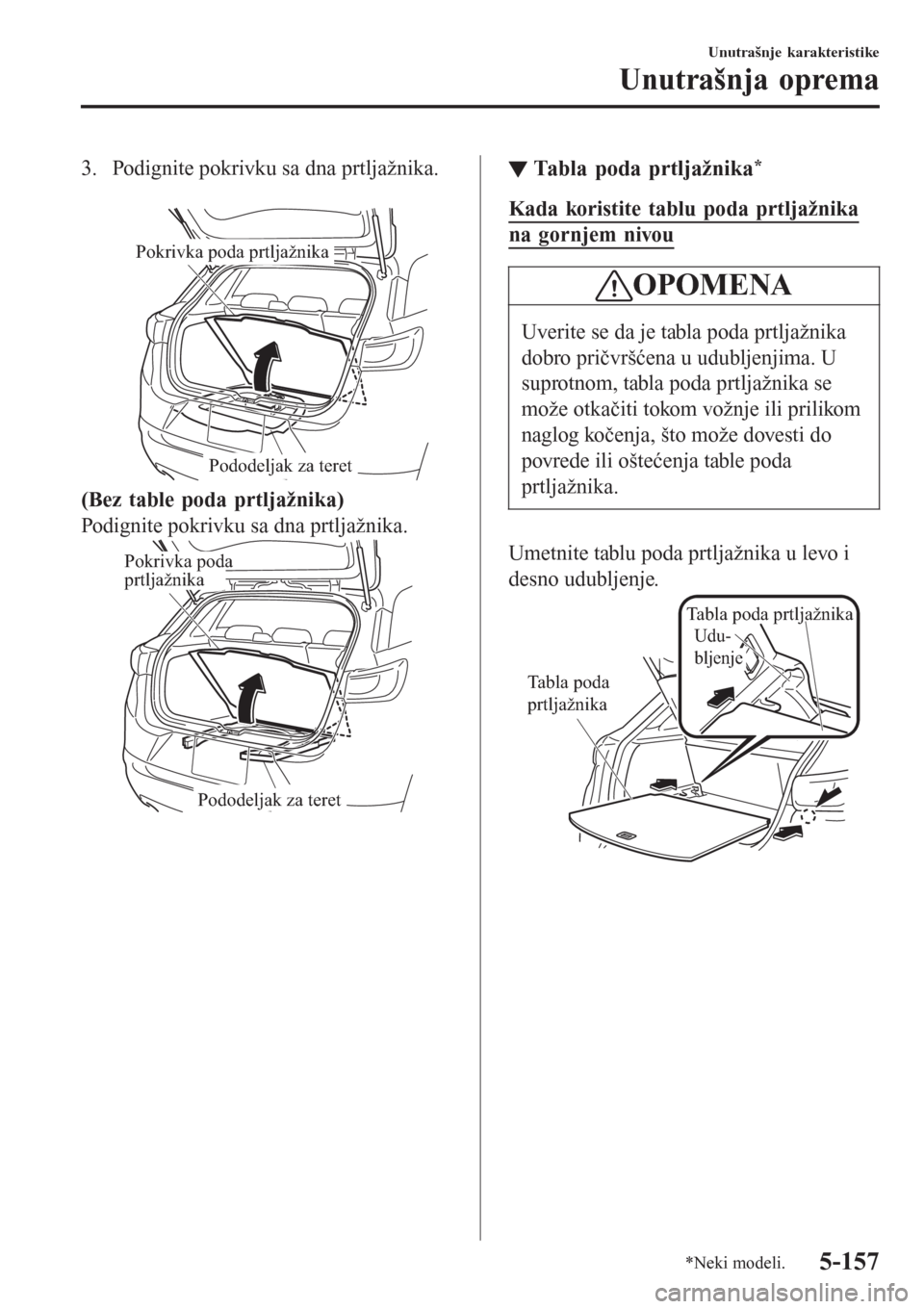

3. Podignite pokrivku sa dna prtljažnika.

Pokrivka poda prtljažnika
Pododeljak za teret
(Bez table poda prtljažnika)
Podignite pokrivku sa dna prtljažnika.
Pododeljak za teret Pokrivka poda
prtljažnika
▼▼Tabla poda prtljažnika*
Kada koristite tablu poda prtljažnika
na gornjem nivou
OPOMENA
Uverite se da je tabla poda prtljažnika
dobro pričvršćena u udubljenjima. U
suprotnom, tabla poda prtljažnika se
može otkačiti tokom vožnje ili prilikom
naglog kočenja, što može dovesti do
povrede ili oštećenja table poda
prtljažnika.
Umetnite tablu poda prtljažnika u levo i
desno udubljenje.
Udu-
bljenjeTabla poda prtljažnika
Tabla poda
prtljažnika
Unutrašnje karakteristike
Unutrašnja oprema
*Neki modeli.5-157

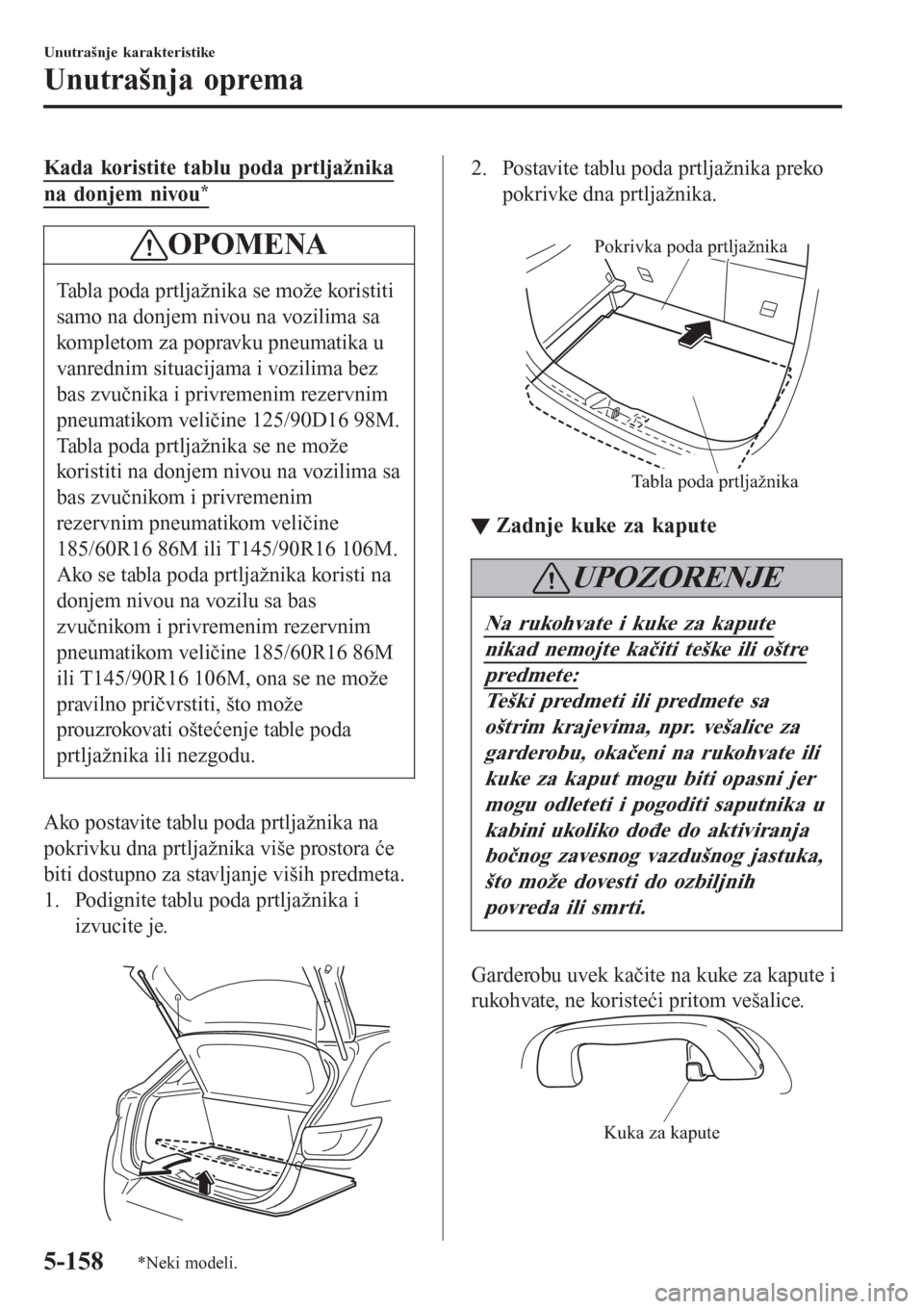

Kada koristite tablu poda prtljažnika
na donjem nivou*
OPOMENA
Tabla poda prtljažnika se može koristiti
samo na donjem nivou na vozilima sa
kompletom za popravku pneumatika u
vanrednim situacijama i vozilima bez
bas zvučnika i privremenim rezervnim
pneumatikom veličine 125/90D16 98M.
Tabla poda prtljažnika se ne može
koristiti na donjem nivou na vozilima sa
bas zvučnikom i privremenim
rezervnim pneumatikom veličine
185/60R16 86M ili T145/90R16 106M.
Ako se tabla poda prtljažnika koristi na
donjem nivou na vozilu sa bas
zvučnikom i privremenim rezervnim
pneumatikom veličine 185/60R16 86M
ili T145/90R16 106M, ona se ne može
pravilno pričvrstiti, što može
prouzrokovati oštećenje table poda
prtljažnika ili nezgodu.
Ako postavite tablu poda prtljažnika na
pokrivku dna prtljažnika više prostora će
biti dostupno za stavljanje viših predmeta.
1. Podignite tablu poda prtljažnika i
izvucite je.

2. Postavite tablu poda prtljažnika preko
pokrivke dna prtljažnika.

Pokrivka poda prtljažnika
Tabla poda prtljažnika
▼▼Zadnje kuke za kapute
UPOZORENJE
Na rukohvate i kuke za kapute
nikad nemojte kačiti teške ili oštre
predmete:
Teški predmeti ili predmete sa
oštrim krajevima, npr. vešalice za
garderobu, okačeni na rukohvate ili
kuke za kaput mogu biti opasni jer
mogu odleteti i pogoditi saputnika u
kabini ukoliko dođe do aktiviranja
bočnog zavesnog vazdušnog jastuka,
što može dovesti do ozbiljnih
povreda ili smrti.
Garderobu uvek kačite na kuke za kapute i
rukohvate, ne koristeći pritom vešalice.
Kuka za kapute
Unutrašnje karakteristike
Unutrašnja oprema
5-158*Neki modeli.

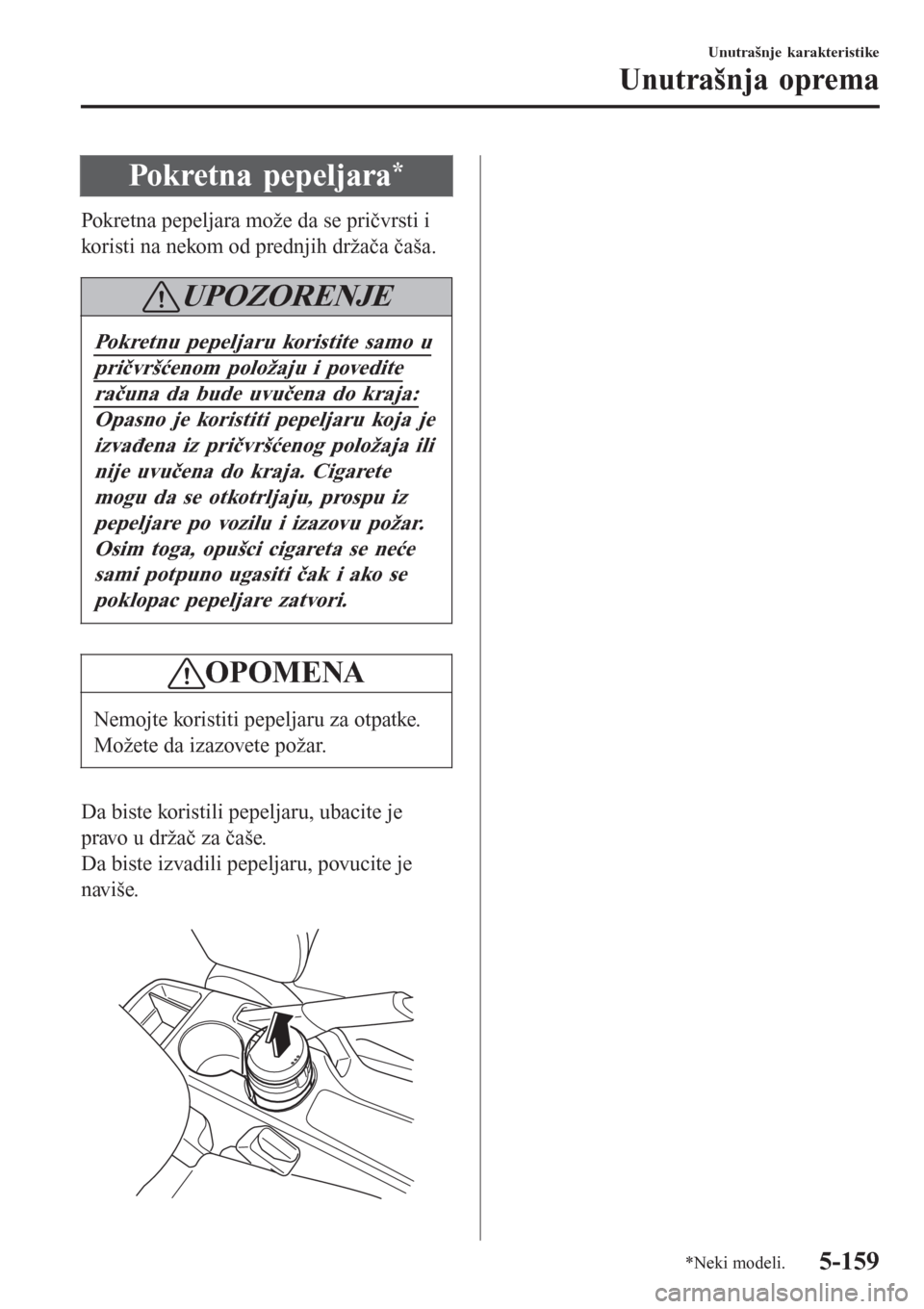

Pokretna pepeljara*
Pokretna pepeljara može da se pričvrsti i
koristi na nekom od prednjih držača čaša.
UPOZORENJE
Pokretnu pepeljaru koristite samo u
pričvršćenom položaju i povedite
računa da bude uvučena do kraja:
Opasno je koristiti pepeljaru koja je
izvađena iz pričvršćenog položaja ili
nije uvučena do kraja. Cigarete
mogu da se otkotrljaju, prospu iz
pepeljare po vozilu i izazovu požar.
Osim toga, opušci cigareta se neće
sami potpuno ugasiti čak i ako se
poklopac pepeljare zatvori.
OPOMENA
Nemojte koristiti pepeljaru za otpatke.
Možete da izazovete požar.
Da biste koristili pepeljaru, ubacite je
pravo u držač za čaše.
Da biste izvadili pepeljaru, povucite je
naviše.

Unutrašnje karakteristike
Unutrašnja oprema
*Neki modeli.5-159

BELEŠKA
5-160

6Održavanje i postupanje sa vozilom
Način da svoju Mazdu održite u vrhunskom stanju.
Osnovne informacije......................... 6-2
Uvod............................................. 6-2
Planirano održavanje........................ 6-3
Planirano održavanje.....................6-3
Praćenje održavanja.................... 6-15
Korisničko održavanje.................... 6-18
Mere predostrožnosti za korisničko
održavanje................................... 6-18
Poklopac motora......................... 6-20
Prikaz odeljka motora................. 6-22
Motorno ulje............................... 6-24
Rashladna tečnost motora........... 6-30
Tečnost za kočnice/kvačilo......... 6-32
Tečnost za pranje prozora i prednjih
farova.......................................... 6-33
Podmazivanje karoserije............. 6-34
Metlice brisača............................6-35
Akumulator................................. 6-39
Zamena baterije ključa................6-42
Pneumatici.................................. 6-44
Sijalice........................................ 6-49
Osigurači.....................................6-58
Briga o izgledu................................ 6-63
Održavanje spoljašnosti.............. 6-63
Održavanje unutrašnjosti.............6-69
6-1

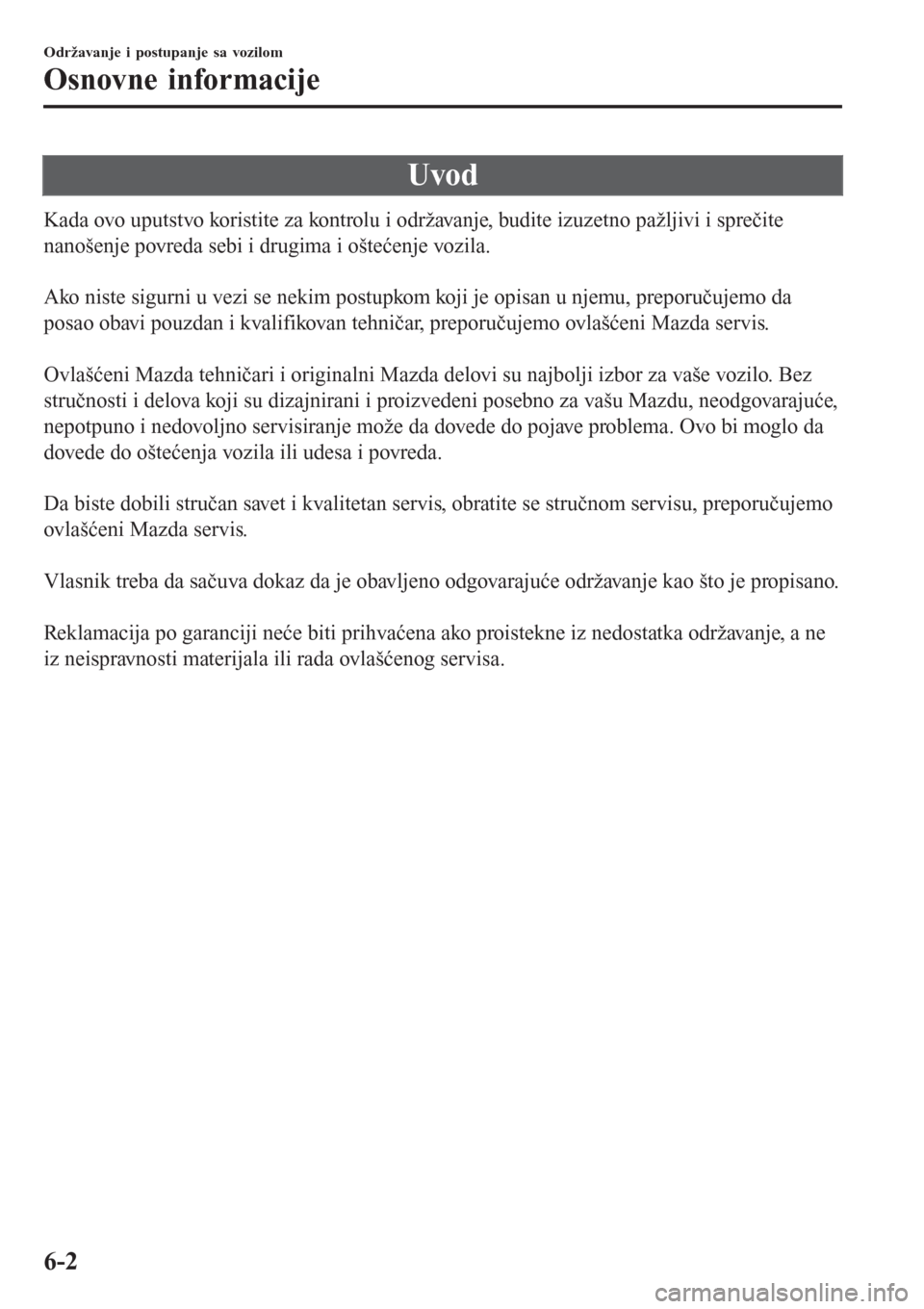

Uvod
Kada ovo uputstvo koristite za kontrolu i održavanje, budite izuzetno pažljivi i sprečite
nanošenje povreda sebi i drugima i oštećenje vozila.

Ako niste sigurni u vezi se nekim postupkom koji je opisan u njemu, preporučujemo da
posao obavi pouzdan i kvalifikovan tehničar, preporučujemo ovlašćeni Mazda servis.

Ovlašćeni Mazda tehničari i originalni Mazda delovi su najbolji izbor za vaše vozilo. Bez
stručnosti i delova koji su dizajnirani i proizvedeni posebno za vašu Mazdu, neodgovarajuće,
nepotpuno i nedovoljno servisiranje može da dovede do pojave problema. Ovo bi moglo da
dovede do oštećenja vozila ili udesa i povreda.

Da biste dobili stručan savet i kvalitetan servis, obratite se stručnom servisu, preporučujemo
ovlašćeni Mazda servis.

Vlasnik treba da sačuva dokaz da je obavljeno odgovarajuće održavanje kao što je propisano.

Reklamacija po garanciji neće biti prihvaćena ako proistekne iz nedostatka održavanje, a ne
iz neispravnosti materijala ili rada ovlašćenog servisa.
Održavanje i postupanje sa vozilom
Osnovne informacije
6-2

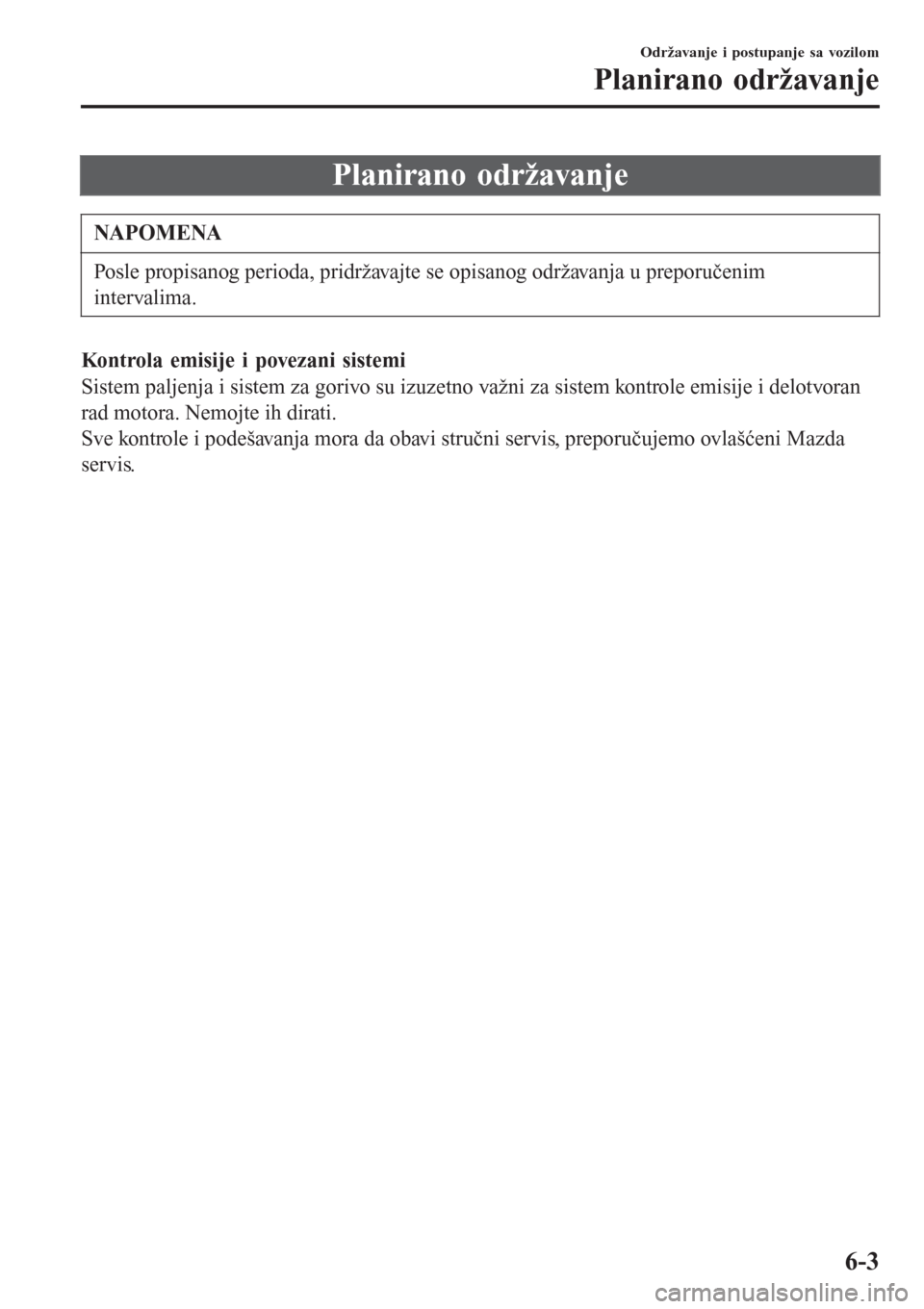

Planirano održavanje
NAPOMENA
Posle propisanog perioda, pridržavajte se opisanog održavanja u preporučenim
intervalima.
Kontrola emisije i povezani sistemi
Sistem paljenja i sistem za gorivo su izuzetno važni za sistem kontrole emisije i delotvoran
rad motora. Nemojte ih dirati.
Sve kontrole i podešavanja mora da obavi stručni servis, preporučujemo ovlašćeni Mazda
servis.
Održavanje i postupanje sa vozilom
Planirano održavanje
6-3

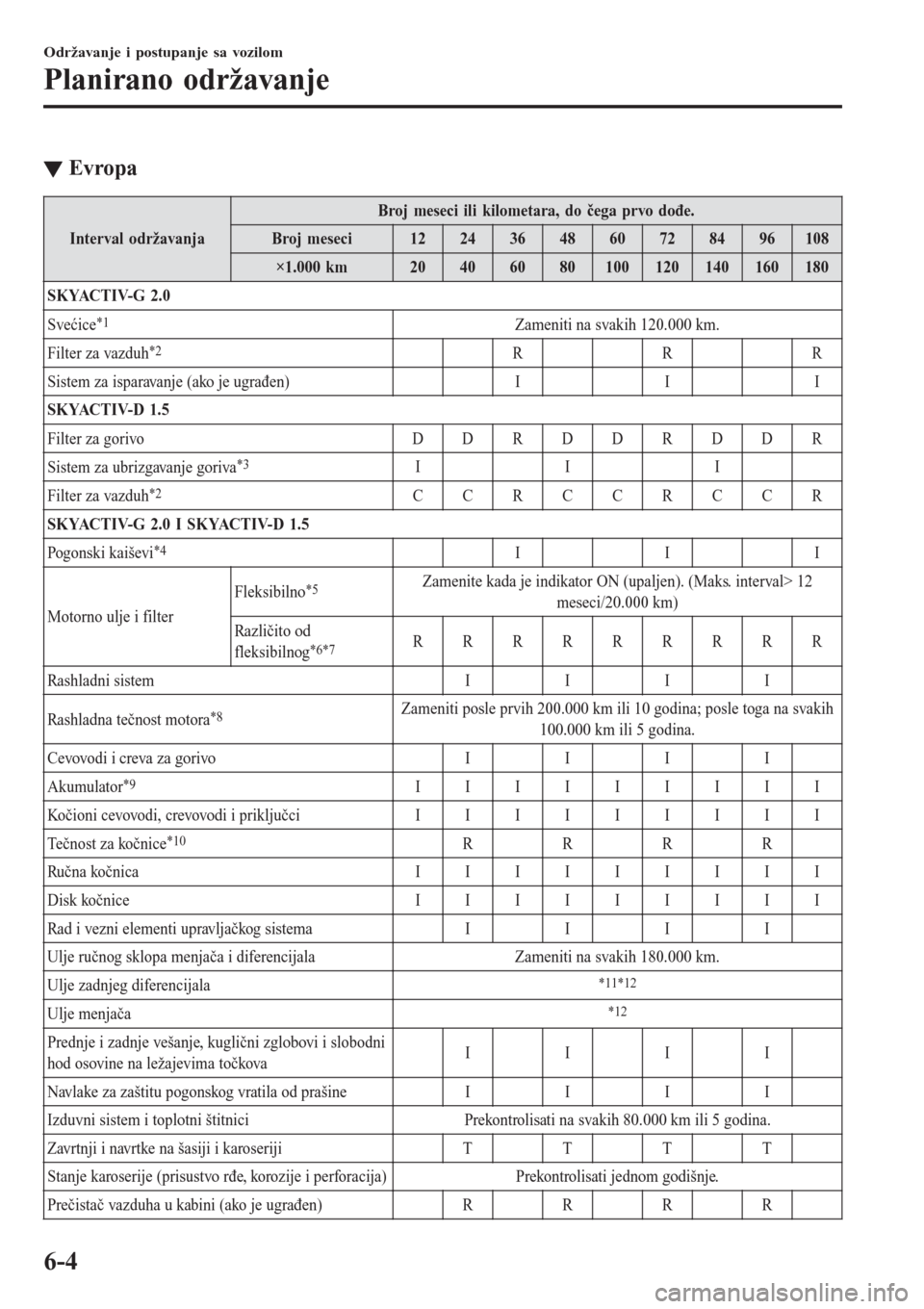

▼Evropa
Interval održavanjaBroj meseci ili kilometara, do čega prvo dođe.
Broj meseci 12 24 36 48 60 72 84 96 108
×1.000 km 20 40 60 80 100 120 140 160 180
SKYACTIV-G 2.0
Svećice
*1Zameniti na svakih 120.000 km.
Filter za vazduh
*2RRR
Sistem za isparavanje (ako je ugrađen) I I I
SKYACTIV-D 1.5
Filter za gorivo D D R D D R D D R
Sistem za ubrizgavanje goriva
*3III
Filter za vazduh
*2CCRCCRCCR
SKYACTIV-G 2.0 I SKYACTIV-D 1.5
Pogonski kaiševi
*4III
Motorno ulje i filterFleksibilno
*5Zamenite kada je indikator ON (upaljen). (Maks. interval> 12
meseci/20.000 km)
Različito od
fleksibilnog
*6*7RRRRRRRRR
Rashladni sistem IIII
Rashladna tečnost motora
*8Zameniti posle prvih 200.000 km ili 10 godina; posle toga na svakih
100.000 km ili 5 godina.
Cevovodi i creva za gorivo IIII
Akumulator
*9IIIIIIIII
Kočioni cevovodi, crevovodi i priključci IIIIIIIII
Tečnost za kočnice
*10RRRR
Ručna kočnica IIIIIIIII
Disk kočnice IIIIIIIII
Rad i vezni elementi upravljačkog sistema IIII
Ulje ručnog sklopa menjača i diferencijala Zameniti na svakih 180.000 km.
Ulje zadnjeg diferencijala
*11*12
Ulje menjača*12
Prednje i zadnje vešanje, kuglični zglobovi i slobodni
hod osovine na ležajevima točkovaIIII
Navlake za zaštitu pogonskog vratila od prašineIIII
Izduvni sistem i toplotni štitnici Prekontrolisati na svakih 80.000 km ili 5 godina.
Zavrtnji i navrtke na šasiji i karoseriji TTTT
Stanje karoserije (prisustvo rđe, korozije i perforacija) Prekontrolisati jednom godišnje.
Prečistač vazduha u kabini (ako je ugrađen)RRRR
Održavanje i postupanje sa vozilom
Planirano održavanje
6-4
