MAZDA MODEL CX-3 2016 Manualul de utilizare (in Romanian)

Farurile (faza scurtă)
Farurile (faza lungă)
Farurile (faza lungă)/luminile de drum*
Luminile de drum/luminile de poziţie
Luminile de poziţie
Farurile de ceaţă*
Semnalizatoare de direcţie din faţă
Semnalizatoarele de direcţie laterale
Stopurile/lămpile din spate
Semnalizatoare de direcţie din spate
Lămpile din spate*
Lămpile de marșarier
Lampa de ceaţă din spate (modelul cu volanul pe stânga)*
Lampă de ceaţă spate (modelul cu volanul pe dreapta)*
Lampa centrală de frână
Lămpile pentru numărul de înmatriculare
Luminile de plafon (din faţă)/plafonierele
Luminile de plafon (spate)
Lampa compartimentului pentru bagaje
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-49

AVERTISMENT
Nu atingeţi niciodată cu mâna direct
porţiunea de sticlă a unui bec cu
halogen și purtaţi întotdeauna
ochelari de protecţie atunci când
manevraţi becuri cu halogen sau
lucraţi în apropierea acestora:
Spargerea unui bec cu halogen este
periculoasă. Aceste becuri conţin
gaz sub presiune. Dacă se sparge,
becul va exploda și cioburile
proiectate de explozie pot provoca
răni grave.
Dacă sticla becului este atinsă cu
mâinile goale, grăsimea corpului
poate provoca supraîncălzirea
becului și explozia acestuia atunci
când este aprins.
Nu lăsaţi becurile cu halogen la
îndemâna copiilor:
Este periculos să lăsaţi copiii să se
joace cu becurile cu halogen. Este
periculos să scăpaţi pe jos sau să
spargeţi becurile cu halogen.
ATENŢIE
La scoaterea lentilei sau a unităţii
optice cu ajutorul unei șurubelniţe cu
cap plat, asiguraţi-vă că aceasta nu intră
în contact cu borna din interior. Dacă
șurubelniţa cu cap plat intră în contact
cu borna, poate să apară un scurtcircuit.
NOTĂ
xPentru înlocuirea becurilor, consultaţi
un service autorizat, recomandarea
noastră fiind un reprezentant
autorizat Mazda.
xDacă becul cu halogen este atins din
greșeală, trebuie curăţat cu alcool
înainte de utilizare.
xUtilizaţi capacul de protecţie și
ambalajul becului înlocuitor pentru
aruncarea corectă a becului vechi, în
afara oricărui pericol pentru copii.
tÎnlocuirea becurilor exterioare
Farurile (farurile cu leduri)
Becul cu leduri nu poate să fie înlocuit ca
o singură unitate deoarece este o unitate
integrată.
Becul cu leduri trebuie să fie înlocuit cu
unitatea. Atunci când înlocuirea este
necesară, vă recomandăm un reprezentant
autorizat Mazda.
Farurile (cu faruri cu halogen)
Becurile fazei lungi (cu lumini de
drum)/luminile de drum
*
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Ridicaţi capota.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-50*Anumite modele.

3. Rotiţi capacul în sens invers acelor de
ceasornic și scoateţi-l.

4. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.

5. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Becurile fazei lungi (fără lumini de
drum)
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Ridicaţi capota.
3. Deconectaţi unitatea de la conector
apăsând cu degetul clema de fixare pe
conector și împingând conectorul în
jos.

4. Rotiţi ansamblul bec-soclu pentru a-l
demonta. Scoateţi cu grijă becul din
locașul din oglinda concavă a farului,
trăgându-l ușor.

5. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-51

Becurile pentru faza scurtă
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Ridicaţi capota.
3. Deconectaţi unitatea de la conector
apăsând cu degetul clema de fixare pe
conector și împingând conectorul în
jos.

4. Rotiţi ansamblul bec-soclu pentru a-l
demonta. Scoateţi cu grijă becul din
locașul din oglinda concavă a farului,
trăgându-l ușor.

5. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Luminile de drum/luminile de poziţie
(cu faruri cu leduri)
Becul cu leduri nu poate să fie înlocuit ca
o singură unitate deoarece este o unitate
integrată.
Becul cu leduri trebuie să fie înlocuit cu
unitatea. Atunci când înlocuirea este
necesară, vă recomandăm un reprezentant
autorizat Mazda.
Luminile de poziţie (cu faruri cu
halogen)
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
3. Scoateţi becul din soclu.

4. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-52

Semnalizatoarele de direcţie faţă
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Rotiţi șurubul în sens invers acelor de
ceasornic, scoateţi-l și daţi parţial la o
parte apărătoarea de noroi.

3. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
4. Scoateţi becul din soclu.

5. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Indicatoarele de direcţie laterale,
lampa centrală de frână, farurile de
ceaţă*, luminile de poziţie din spate (cu
faruri cu leduri)
Becul cu leduri nu poate să fie înlocuit ca
o singură unitate deoarece este o unitate
integrată.
Becul cu leduri trebuie să fie înlocuit cu
unitatea. Atunci când înlocuirea este
necesară, vă recomandăm un reprezentant
autorizat Mazda.
Indicatoarele de direcţie din spate,
stopurile/luminile de poziţie
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Rotiţi șuruburile în sens invers acelor
de ceasornic și scoateţi-le.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-53

3. Trageţi de unitate în spate pentru a o
demonta.
4. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
5. Scoateţi becul din soclu.
Semnalizatoarele de direcţie spate

Stopuri spate/lămpi de poziţie
(tipul cu leduri)
Becul cu leduri nu poate să fie înlocuit
ca o singură unitate deoarece este o
unitate integrată.
Becul cu leduri trebuie să fie înlocuit
cu unitatea. Atunci când înlocuirea este
necesară, vă recomandăm un
reprezentant autorizat Mazda.
(Tipul cu bec)

6. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-54

Lămpi de marșarier
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Scoateţi capacul.

3. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
4. Scoateţi becul din soclu.

5. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Lampa de ceaţă din spate*
1. Contactul trebuie să fie decuplat, iar
butonul pentru faruri trebuie să fie
închis.
2. Scoateţi porţiunea centrală a fiecărui
opritor din plastic și scoateţi
opritoarele.
3. Scoateţi capacul.

Demontare
Montare
4. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
5. Scoateţi becul din soclu.

6. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-55

Lămpile pentru numărul de
înmatriculare
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Scoateţi capacul.

3. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.

4. Scoateţi becul din soclu.
5. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
ttÎnlocuirea becurilor interioare
Luminile de plafon (faţă)/plafonierele,
luminile de plafon (spate)
1. Înfășuraţi o șurubelniţă cu cap drept
într-o lavetă moale pentru a nu strica
lentila și scoateţi lentila apăsând ușor
pe marginea acesteia cu șurubelniţa.
2. Scoateţi becul trăgându-l spre exterior.
Luminile de plafon (faţă)/
plafonierele


Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-56

Luminile de plafon (spate)

Margine
3. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Lampa compartimentului pentru
bagaje
1. Înfășuraţi o șurubelniţă cu cap drept
într-o cârpă moale pentru a nu strica
lentila și scoateţi lentila apăsând ușor
pe marginea acesteia cu șurubelniţa.
2. Scoateţi becul trăgându-l spre exterior.

3. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
Siguranţele
Sistemul electric al vehiculului
dumneavoastră este protejat cu ajutorul
siguranţelor.

Dacă un bec, un accesoriu sau o comandă
nu funcţionează, verificaţi sistemul de
protecţie al circuitului corespunzător. Dacă
una dintre siguranţe se arde, elementul ei
interior se topește.

Dacă o siguranţă schimbată se arde din
nou, evitaţi utilizarea sistemului respectiv
și consultaţi cât mai curând posibil un
service autorizat, recomandarea noastră
fiind un reprezentant autorizat Mazda.
ttÎnlocuirea siguranţelor
Înlocuirea siguranţelor de pe partea
stângă a vehiculului
Dacă sistemul electric nu funcţionează,
verificaţi mai întâi siguranţele de pe partea
stângă a vehiculului.

1. Asiguraţi-vă că contactul este în
poziţia oprit, ca și celelalte butoane.
2. Deschideţi capacul panoului cu
siguranţe.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-57

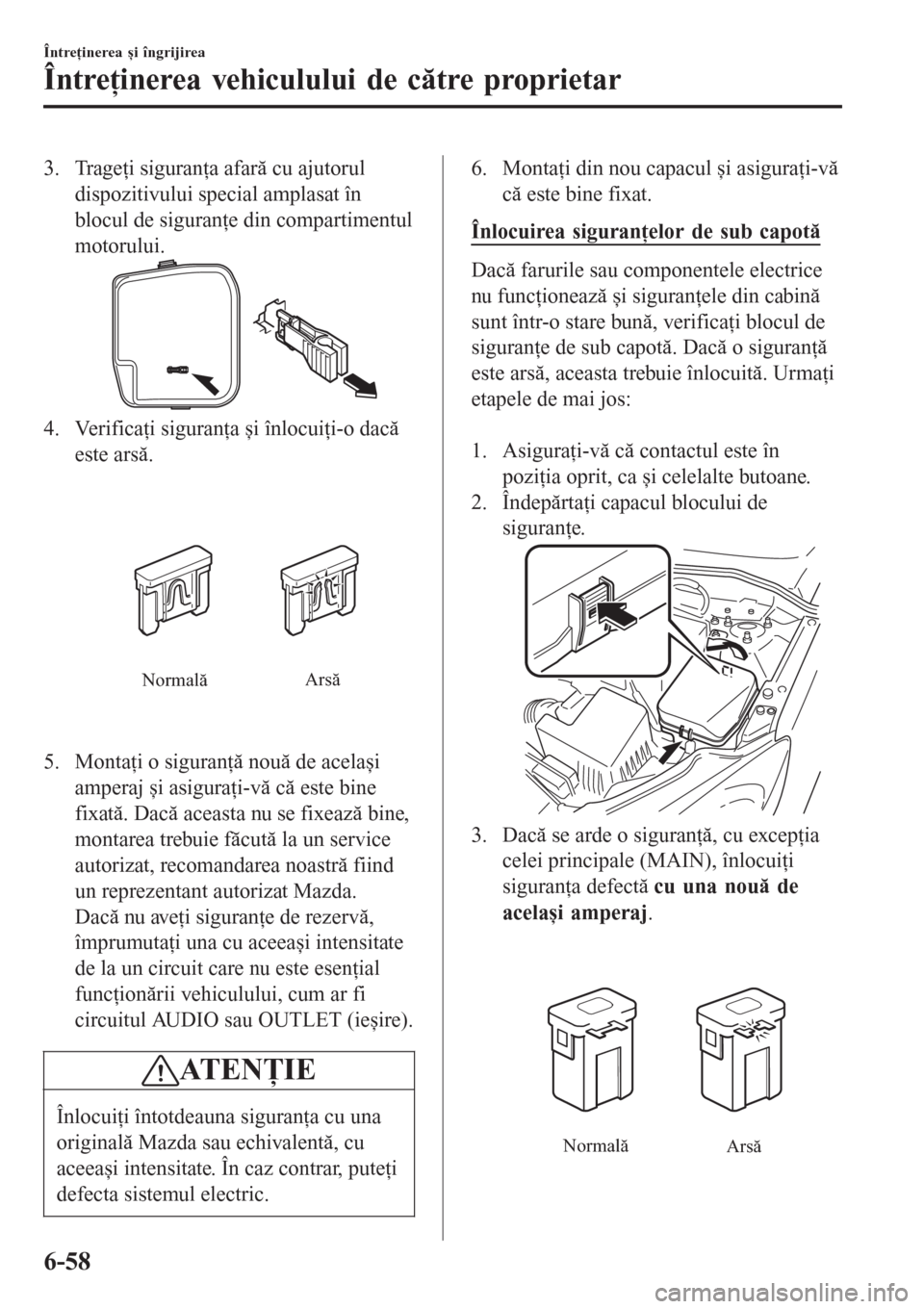

3. Trageţi siguranţa afară cu ajutorul
dispozitivului special amplasat în
blocul de siguranţe din compartimentul
motorului.
4. Verificaţi siguranţa și înlocuiţi-o dacă
este arsă.
NormalăArsă
5. Montaţi o siguranţă nouă de același
amperaj și asiguraţi-vă că este bine
fixată. Dacă aceasta nu se fixează bine,
montarea trebuie făcută la un service
autorizat, recomandarea noastră fiind
un reprezentant autorizat Mazda.
Dacă nu aveţi siguranţe de rezervă,
împrumutaţi una cu aceeași intensitate
de la un circuit care nu este esenţial
funcţionării vehiculului, cum ar fi
circuitul AUDIO sau OUTLET (ieșire).
ATENŢIE
Înlocuiţi întotdeauna siguranţa cu una
originală Mazda sau echivalentă, cu
aceeași intensitate. În caz contrar, puteţi
defecta sistemul electric.
6. Montaţi din nou capacul și asiguraţi-vă
că este bine fixat.
Înlocuirea siguranţelor de sub capotă
Dacă farurile sau componentele electrice
nu funcţionează și siguranţele din cabină
sunt într-o stare bună, verificaţi blocul de
siguranţe de sub capotă. Dacă o siguranţă
este arsă, aceasta trebuie înlocuită. Urmaţi
etapele de mai jos:

1. Asiguraţi-vă că contactul este în
poziţia oprit, ca și celelalte butoane.
2. Îndepărtaţi capacul blocului de
siguranţe.
3. Dacă se arde o siguranţă, cu excepţia
celei principale (MAIN), înlocuiţi
siguranţa defectă cu una nouă de
același amperaj.
Normală
Arsă
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-58
