MAZDA MODEL CX-3 2016 Upute za uporabu (in Croatian)

Zrcala
Prije vožnje podesite unutarnja i vanjska
zrcala.
▼Vanjska zrcala
UPOZORENJE
Ne zaboravite provjeriti mrtvi kut
prilikom prestrojavanja:
Opasno je prestrojavati se bez da
uzmete u obzir stvarnu udaljenost
vozila u konveksnom zrcalu. Mogli
biste doživjeti ozbiljnu nezgodu.
Ono što vidite u konveksnom zrcalu,
bliže je nego što se čini.
NAPOMENA
(Širokokutno zrcalo na strani
vozača*)
•Širokokutno zrcalo ima dva
zakrivljenja na površini koja su
razdvojena linijom na vanjsku i
unutarnju zonu. Unutarnja zona
predstavlja standardno konveksno
zrcalo, dok vanjska zona omogućuje
širi opseg vidljivosti u jednom
pregledu. Ova kombinacija
omogućuje bolju sigurnost prilikom
prestrojavanja.

Linija zone
•Opažena udaljenost predmeta u
vanjskoj i unutarnjoj zoni
širokokutnog zrcala se razlikuje.
Predmeti koji se pojavljuju u vanjskoj
zoni zapravo su dalje nego se to čini u
unutarnjoj zoni.
Prije vožnje
Zrcala
*Neki modeli.3-33

Podešavanje električnog retrovizorskog
zrcala
Paljenje mora biti u položaju ACC ili ON.

Kako biste podesili:
1. Okrenite sklopku za zrcalo ulijevo
ili
udesno
za odabir lijevog ili desnog
zrcala.
2. Pritisnite sklopku zrcala u
odgovarajućem smjeru.

Središnji položaj
Sklopka zrcala
Nakon podešavanja zrcala zaključajte
upravljanje okretanjem sklopke u srednji
položaj.
Preklapanje zrcala
UPOZORENJE
Vanjska zrcala uvijek vraćajte u
položaj za vožnju prije početka
vožnje:
Vožnja sa sklopljenima vanjskim
zrcalima je opasna. Vaš pregled
unatrag bit će ograničen i mogli
biste izazvati nezgodu.
Ručno preklapanje zrcala
Sklapajte vanjsko zrcalo za stražnji pregled
dok se ne poravna s vozilom.

Električno sklapanje zrcala
Paljenje mora biti u položaju ACC ili ON.

Za preklapanje okrenite sklopku.

Za vraćanje zrcala u položaj za vožnju,
okrenite sklopku u srednji položaj.

Središnji položaj
Prije vožnje
Zrcala
3-34

UPOZORENJE
Ne dirajte električno sklopivo zrcalo
dok je u pokretu:
Opasno je dirati električno sklopivo
zrcalo dok je u pokretu. Mogli biste
si prikliještiti i ozlijediti prste ili bi
se zrcalo moglo oštetiti.
Koristite sklopku za sklapanje
električnoga sklopivog zrcala kako
biste ga postavili u položaj za
vožnju:
Opasno je ručno podešavati
električnog sklopivo zrcalo u položaj
za vožnju. Zrcalo se neće fiksirati u
željenom položaju i onemogućiti
efektivnu stražnju vidljivost.
Električno sklopivo zrcalo pokrećite
samo dok je vozilo sigurno
parkirano:
Opasno je pokretati električno
sklopivo zrcalo dok je vozilo u
pokretu. Struja vjetra koja djeluje
na zrcalo će ga sklopiti i nećete ga
moći vratiti u položaj za vožnju, što
će onemogućiti stražnju vidljivost.
Upravljanje vanjskim zrcalom s
isključenim motorom*
Vanjska zrcala mogu se aktivirati u
trajanju od oko 40 sekunda nakon
prebacivanja paljenja iz položaja ON u
položaj OFF dok su svi prozori zatvoreni.
Ako su bilo koja vrata otvorena, vanjska
zrcala neće raditi.
▼Retrovizorsko zrcalo
UPOZORENJE
Ne slažite teret ili predmete na
visinu veću od naslona sjedala:
Opasno je slagati prtljagu na visinu
veću od naslona sjedala. Mogao bi
zakloniti pregled u retrovizorskom
zrcalu, što bi moglo dovesti do
sudara s drugim vozilom prilikom
prestrojavanja.
Podešavanje retrovizorskog zrcala
Prije vožnje podesite retrovizorsko zrcalo
na sredinu vidnog polja stražnjeg prozora.
Smanjivanje blještanja prednjih
svjetala
Podesite zrcalo dok je ručica za zaštitu od
bliještanja u položaju za dnevnu vožnju.
Pritisnite ručicu za zaštitu od blještanja
prema naprijed za dnevnu vožnju. Povucite
je prema natrag kako biste smanjili
bliještanje prednjih svjetala vozila iza vas.
Ručica za dan/noć
Dan Noć
Prije vožnje
Zrcala
*Neki modeli.3-35

Električni prozori
Paljenje mora biti okrenuto na ON kako bi
električni prozori mogli funkcionirati.
UPOZORENJE
Pobrinite se da prije zatvaranja
prozora otvor bude slobodan:
Zatvaranje električnih prozora je
opasno. Prozor može uhvatiti ruke,
glavu ili čak vrat osobe, što može
dovesti do teške ozljede ili čak smrti.
Ovo upozorenje osobito se odnosi na
djecu.
Nikad ne dopustite djeci da se
igraju s prekidačima za električne
prozore:
Sklopke električnih prozora koje
nisu zaključane sklopkom za
zaključavanje električnog prozora
omogućit će djeci slučajno
aktiviranje električnih prozora, a to
bi moglo dovesti do ozbiljne ozljede
ruku, glave ili vrata djeteta ako bi
se zaglavili u otvoru prozora.
OPREZ
Kako bi se spriječilo pregaranje
osigurača i oštećivanje sustava
električnih prozora, ne otvarajte ili
zatvarajte više od tri prozora odjednom.
NAPOMENA
Električni prozor se možda više neće
otvoriti/zatvoriti ako nastavite pritiskati
sklopku nakon što se potpuno otvori/
zatvori. Ako se električni prozor ne
otvara/zatvara, pričekajte trenutak i
ponovno pritisnite sklopku.
▼Rukovanje električnim prozorom na
vozačevoj strani
Standardno otvaranje/zatvaranje
Ako želite otvoriti prozor do željenog
položaja, lagano držite sklopku
pritisnutom.
Ako želite zatvoriti prozor do željenog
položaja, lagano povlačite sklopku prema
gore.

Prozor vozača
Otvori Zatvori Glavne upravljačke sklopke
Prije vožnje
Prozori
3-36

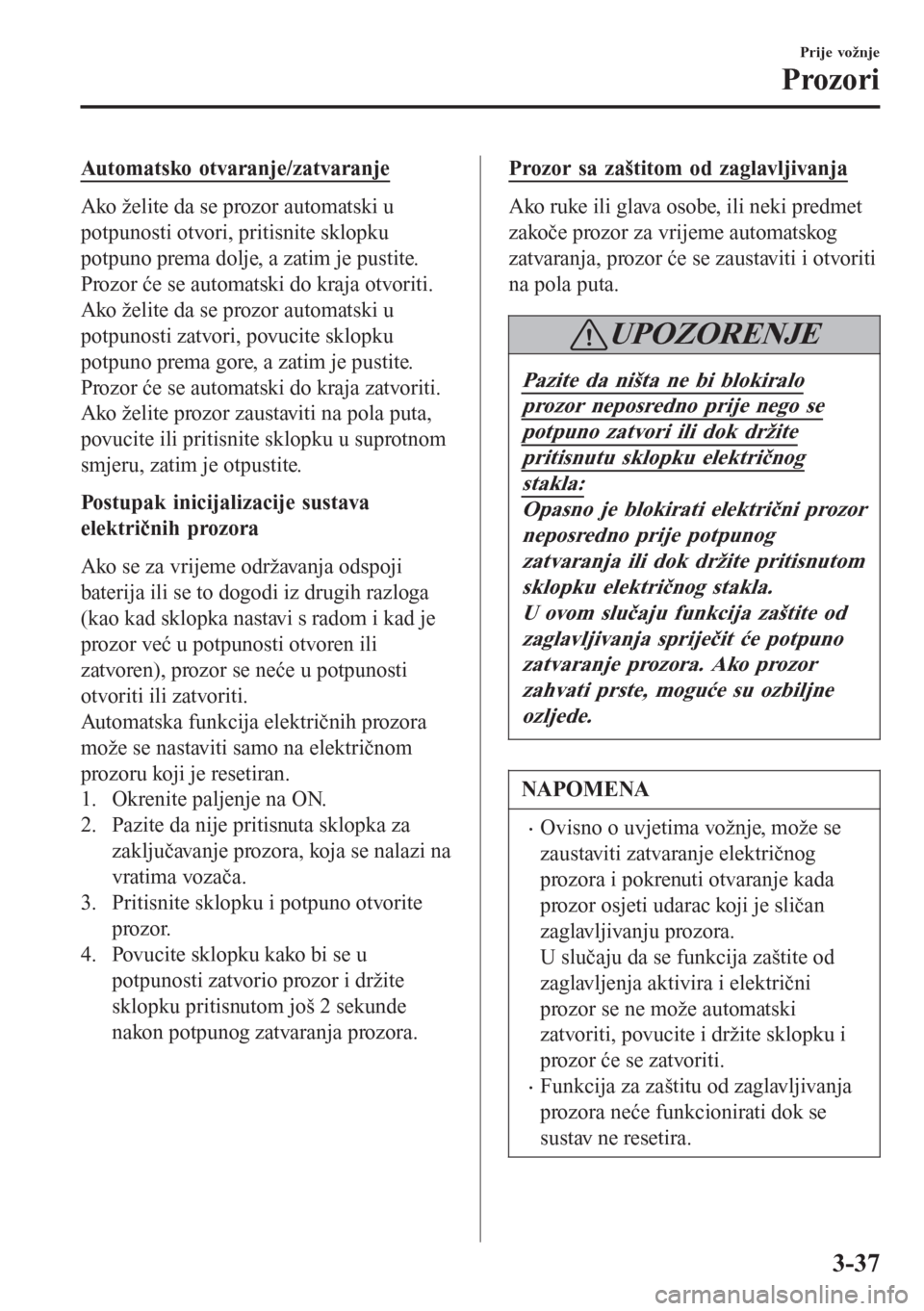

Automatsko otvaranje/zatvaranje
Ako želite da se prozor automatski u
potpunosti otvori, pritisnite sklopku
potpuno prema dolje, a zatim je pustite.
Prozor će se automatski do kraja otvoriti.
Ako želite da se prozor automatski u
potpunosti zatvori, povucite sklopku
potpuno prema gore, a zatim je pustite.
Prozor će se automatski do kraja zatvoriti.
Ako želite prozor zaustaviti na pola puta,
povucite ili pritisnite sklopku u suprotnom
smjeru, zatim je otpustite.
Postupak inicijalizacije sustava
električnih prozora
Ako se za vrijeme održavanja odspoji
baterija ili se to dogodi iz drugih razloga
(kao kad sklopka nastavi s radom i kad je
prozor već u potpunosti otvoren ili
zatvoren), prozor se neće u potpunosti
otvoriti ili zatvoriti.
Automatska funkcija električnih prozora
može se nastaviti samo na električnom
prozoru koji je resetiran.
1. Okrenite paljenje na ON.
2. Pazite da nije pritisnuta sklopka za
zaključavanje prozora, koja se nalazi na
vratima vozača.
3. Pritisnite sklopku i potpuno otvorite
prozor.
4. Povucite sklopku kako bi se u
potpunosti zatvorio prozor i držite
sklopku pritisnutom još 2 sekunde
nakon potpunog zatvaranja prozora.
Prozor sa zaštitom od zaglavljivanja
Ako ruke ili glava osobe, ili neki predmet
zakoče prozor za vrijeme automatskog
zatvaranja, prozor će se zaustaviti i otvoriti
na pola puta.
UPOZORENJE
Pazite da ništa ne bi blokiralo
prozor neposredno prije nego se
potpuno zatvori ili dok držite
pritisnutu sklopku električnog
stakla:
Opasno je blokirati električni prozor
neposredno prije potpunog
zatvaranja ili dok držite pritisnutom
sklopku električnog stakla.
U ovom slučaju funkcija zaštite od
zaglavljivanja spriječit će potpuno
zatvaranje prozora. Ako prozor
zahvati prste, moguće su ozbiljne
ozljede.
NAPOMENA
•Ovisno o uvjetima vožnje, može se
zaustaviti zatvaranje električnog
prozora i pokrenuti otvaranje kada
prozor osjeti udarac koji je sličan
zaglavljivanju prozora.
U slučaju da se funkcija zaštite od
zaglavljenja aktivira i električni
prozor se ne može automatski
zatvoriti, povucite i držite sklopku i
prozor će se zatvoriti.
•Funkcija za zaštitu od zaglavljivanja
prozora neće funkcionirati dok se
sustav ne resetira.
Prije vožnje
Prozori
3-37

Rad električnog prozora s ugašenim
motorom.
Električni prozor može se aktivirati u
trajanju od oko 40 sekundi nakon
prebacivanja paljenja iz položaja ON u
položaj OFF dok su sva vrata zatvorena.
Ako su bilo koja vrata otvorena, električni
prozor neće raditi.
NAPOMENA
Kako bi električni prozor mogao raditi
dok je motor ugašen, sklopka se mora
držati čvrsto gore cijelo vrijeme
zatvaranja prozora jer će funkcija
automatskog zatvaranja biti nedostupna.
▼Korištenje električnih prozora
putnika
Ako želite otvoriti prozor do željenog
položaja, držite sklopku pritisnutom.
Ako želite zatvoriti prozor do željenog
položaja, povlačite sklopku prema gore.

Zatvori
Otvori
NAPOMENA
•Električni prozorima može se
upravljati kada je sklopka za
zaključavanje prozora na vozačevim
vratima u otključanom položaju.
•Suvozačevi prozori mogu se otvoriti
ili zatvoriti i pomoću glavne
upravljačke sklopke na vratima
vozača.

Lijevi stražnji
prozor
Desni stražnji prozorProzor
suvozača
Prozor vozača Glavne upravljačke sklopke
Prije vožnje
Prozori
3-38

▼Sklopka za zaključavanje
električnog prozora
Ta funkcija sprječava rad svih električnih
prozora, osim električnog prozora vozača.
Držite tu sklopku u zaključanom položaju
dok se djeca nalaze u vozilu.
Zaključani položaj (gumb je pritisnut):
Može se upravljati samo električnim
prozorom vozača.
Otključani položaj (gumb nije
pritisnut):
Može se upravljati svim električnim
prozorima na svim vratima.
(S ručicom za zaključavanje vrata)
Zaključani položaj
Otključani položaj
(Bez ručice za zaključavanje vrata)
Zaključani položaj
Otključani položaj
Krovni prozor*
Krovni prozor može se otvoriti ili zatvoriti
električnim putem samo kada je paljenje
uključeno (ON).
Prekidač za nagib/klizanje
UPOZORENJE
Ne dopuštajte putnicima da stoje ili
pružaju dijelove tijela kroz krovni
prozor dok je vozilo u pokretu:
Opasno je ispružiti glavu, ruke ili
druge dijelove tijela kroz prozor.
Glava ili ruke mogli bi udariti u
nešto dok je vozilo u pokretu. To
može dovesti do teške ozljede ili
smrti.
Pobrinite se da prije zatvaranja
krovnog prozora otvor bude
slobodan:
Zatvaranje krovnog prozora je
opasno. Ruke, glava ili čak vrat
osoba, osobito djece, mogli bi biti
zahvaćeni dok se zatvara, što može
uzrokovati ozbiljnu ozljedu ili čak
smrt.
Prije vožnje
Prozori
*Neki modeli.3-39

NAPOMENA
Prije pranja Mazde provjerite je li
krovni prozor potpuno zatvoren tako da
voda ne može prodirati u kabinu. Nakon
pranja Mazde ili nakon kiše, obrišite
vodu s krovnog prozora prije njegova
otvaranja kako ne bi došlo do prodora
vode koja može izazvati hrđanje i štetu
na krovnu oblogu.
▼Naginjanje
Stražnja strana krovnog prozora može se
nagnuti u otvoreni položaj i osigurati više
ventilacije.

Ako želite automatski potpuno nagnuti,
kratko pritisnite sklopku za nagibanje/
pomicanje.
Ako želite prozor zaustaviti na pola puta,
pritisnite sklopku za nagibanje/pomicanje.
Za zatvaranje na željenom položaju
pritisnite sklopku za nagibanje/pomicanje
prema naprijed.
Zatvori (Nagni
prema dolje)
Nagni prema gore
▼▼Klizanje
Za automatsko potpuno otvaranje kratko
pritisnite sklopku za nagibanje/pomicanje
prema natrag.
Ako želite zaustaviti kretanje prozora na
pola puta, pritisnite sklopku za nagibanje/
pomicanje.
Za zatvaranje na željenom položaju
pritisnite sklopku za nagibanje/pomicanje
prema naprijed.
ZatvoriOtvori
▼▼Postupak za ponovno podešavanje
električnog krovnog prozora
Ako je baterija odvojena, krovni prozor
neće moći raditi. Krovni prozor neće
pravilno raditi dok se ponovno ne podesi.
Provedite sljedeći postupak kako biste
ponovno podesili krovni prozor i nastavili
s radom:
1. Okrenite paljenje na ON.
2. Pritisnite nagibnu sklopku kako biste
djelomično nagnuli u otvoreni položaj
stražnji dio krovnog prozora.
3. Ponovite korak 2. Stražnji dio krovnog
prozora otvara se pod nagibom do
potpuno otvorenog položaja i zatim se
malo zatvara.
Prije vožnje
Prozori
3-40

NAPOMENA
Ako se provede postupak resetiranja
dok se krovni prozor nalazi u kliznom
položaju (djelomično otvoren) zatvorit
će se prije nego se stražnji nagib ne
otvori.
▼Sjenilo
Sjenilo se može ručno otvarati i zatvarati.

Sjenilo se automatski otvara kad se otvori
krovni prozor, ali mora se ručno zatvoriti.
Sjenilo
OPREZ
•Sjenilo se ne naginje. Kako ne bi
došlo do oštećenja sjenila, ne gurajte
ga.
•Ne zatvarajte sjenilo dok je krovni
prozor otvoren. Ako pokušate na silu
zatvoriti sjenilo, mogli biste ga
oštetiti.
Prije vožnje
Prozori
3-41

Preinake i dodatna
oprema
Mazda ne može jamčiti za rad sustava za
imobiliziranje i protuprovalnog sustava ako
su na sustavu izvršene preinake ili je na
njega montirana dodatna oprema.
OPREZ
Kako biste izbjegli oštećenje vozila, ne
vršite preinake na sustavu ili montirati
bilo kakvu dodatnu opremu na sustav za
imobiliziranje, protuprovalni sustav ili
vozilo.
Sustav imobilizatora
Sustav imobilizatora omogućit će
pokretanje motora samo s ključem koji
sustav prepoznaje.

Ako netko pokuša pokrenuti motor s
nepotvrđenim ključem, motor se neće
pokrenuti, što će pomoći u zaštiti od krađe
vozila.
Ako imate problema sa sustavom
imobilizacije ili ključem, potražite savjet
ovlaštenog Mazdinog servisera.
OPREZ
•Promjene ili preinake koje nije
izričito odobrila strana odgovorna za
sukladnost mogu dovesti do gubitka
prava na upotrebu uređaja.
•Kako biste izbjegli oštećivanje ključa,
nemojte:
•Bacati ključ.
•Smočiti ključ.
•Izlagati ključ bilo kakvoj vrsti
magnetskog polja.
•Izlagati ključ visokim
temperaturama na mjestima poput
ploče s instrumentima ili poklopca
motora, na izravnom sunčevom
svjetlu.
•Ako se motor ne pokrene s ispravnim
ključem i sigurnosni svjetlosni
indikator nastavlja svijetliti ili
treperiti, sustav je možda u kvaru.
Zatražite savjet ovlaštenog Mazdinog
servisera.
Prije vožnje
Sigurnosni sustav
3-42
