▼Visning på skärmen
Hjälplinjer som anger bredden på bilen (gula) visas på skärmen som en referens till den
ungefärliga bredden på bilen i jämförelse med bredden på parkeringsutrymmet du ska backa
in i.
Använd detta visningsläge för att parkera bilen på en parkeringsplats eller i ett garage.
b
a
Kontrollera att omgivningen är säker
a) Bil med riktlinjer (gula)
Dessa riktlinjer fungerar som en referens till den ungefärliga bredden på bilen.
b) Linjer för avståndsvägledning.
Dessa linjer indikerar det ungefärliga avståndet till en punkt mätt från bilens bakände
(från bilens framände).
•De röda och gula linjerna indikerar punkter cirka 50 cm för röd linje och 100 cm för
gul linje från bakre stötfångaren (vid varje linjes mittpunkt).
VIKTIGT
Styrlinjerna på skärmen är fasta linjer. De synkas inte när föraren vrider på ratten. Var
alltid försiktig och kontrollera området bakom bilen och i anslutning till dit du ska backa
visuellt under backningen.
▼▼Använda backkamerans display
Du använder backkamerans display på olika sätt beroende på trafik-, väg- och
fordonsförhållanden. Styrning och timing också variera beroende på olika förhållanden, så
kontrollera även säkerheten bakåt och runt omkring dig med egna ögon och manövrera
fordonet i överensstämmelse med de omgivande förhållandena.
Tillämpa försiktighetsåtgärderna ovan noggrant innan du använder backkamerans display.
OBS
Bilderna från backkameran som visas på displayen är spegelvända.
Under körning
Backkamerans display
4-165

1. Lägg i backen för att växla till backkamerans display.
2. Kontrollera de omgivande förhållandena och backa bilen.

(Visningens tillstånd) (Bilens tillstånd)
Kontrollera att omgivningen är säker
3. När bilen börjar backa in i parkeringsytan, fortsätt backa så att avståndet mellan
fordonets breddlinjer och sidorna i parkeringsytan till vänster och höger är i stort sett
lika.
4. Fortsätt att vrida på ratten tills fordonets breddlinjer är parallella på vänster och höger
sida i parkeringsytan.
5. Så snart de är parallella, räta upp bilen och backa långsamt rakt in i parkeringsytan.
Fortsätt att kontrollera bilens omgivningar och stanna sedan bilen i bästa möjliga
position. (Om parkeringsytan har markeringslinjer, kontrollera att fordonets breddlinjer
är parallella med dem.)

(Visningens tillstånd) (Bilens tillstånd)
Kontrollera att omgivningen är säker
6. När du lägger i någon annan växel än backen, återgår displayen till det föregående
visningsläget.
Under körning
Backkamerans display
4-166

OBS
Eftersom det kan vara en skillnad mellan den visade bilden, som den som visas nedan,
och de verkliga förhållandena vid parkering, kontrollera alltid visuellt att det är säkert att
parkera bilen på avsedd plats.
•I bilden på parkeringsluckan (eller garaget) som visas på skärmen kan bakänden och
linjerna för avståndsvägledning se ut att vara i linje med varandra på skärmen trots att
de inte är det på marken.
•Vid parkering i en parkeringslucka med markeringslinje på bara en sida kan
markeringslinjen och fordonets bredd linje se ut att vara i linje med varandra på
skärmen trots att de inte är det på marken.

Kontrollera att omgivningen är säker
▼▼Varians mellan verkliga vägförhållanden och visad bild
Viss varians uppstår mellan den verkliga vägen och den visade vägen. Denna skillnad i
avstånd och perspektiv kan leda till en olycka. Tänk på att följande omständigheter kan
orsaka varians i avståndsupplevelsen.
Bilen lutar på grund av passagerarnas vikt och last
När bilens bakdel är nedsänkt, framstår föremål på displayen som längre bort än de i
verkligheten är.
VariansFöremål
Under körning
Backkamerans display
4-167

Det är en brant backe bakom bilen
Om det är en brant uppförsbacke (nedförsbacke) bakom bilen framstår föremål på displayen
som längre bort (nedförsbacke: närmare ) än de verkligen är.
Framstår som
längre bort än
verkligt
avståndFramstår
som närmare
än verkligt
avstånd
Föremålets verkliga
placering Föremålets verkliga placering
Föremål på skärmen
A: Avstånd mellan fordon och föremål på skärmen.
B: Verkligt avstånd mellan fordon och föremål.Föremål på skärmen
A AB
B
Tredimensionella föremål bakom bilen
Eftersom linjerna för avståndsvägledning visas baserat på en plan yta, skiljer sig avståndet
till det tredimensionella föremålet på skärmen från det verkliga avståndet.
A
A
C B
CB
(Verkligt avstånd) B>C=A
Avkänt avstånd på skärmen A>B>C(Visning på skärm)
(Verkligt tillstånd)
Kontrollera att omgivningen är säker
Under körning
Backkamerans display
4-168

â–¼Justering av bildkvalitet
VA R N I N G
Justera alltid bildkvaliteten på backkamerans display när bilen står stilla:
Justera aldrig bildkvaliteten på backkamerans display när bilen körs. Det kan vara
farligt att justera bildkvaliteten på backkamerans display såsom ljusstyrka, kontrast,
färg och färgton medan du kör eftersom du kan förlora uppmärksamheten på trafiken.
Det kan leda till en olycka.
Justering av bildkvaliteten kan göras när växelspaken är i backläge (R).
Det finns fyra inställningar som kan justeras inklusive ljusstyrka, kontrast, färgton och färg.
Var tillräckligt uppmärksam på bilens omgivning vi justering.
1. Välj ikonen
på skärmen för att visa flikarna.
2. Välj önskad flik.
3. Justera ljusstyrka, kontrast, färgton och färg med skjutreglagen.
Tryck på reset och du måste återställa.
4. Välj ikonen
på skärmen för att stänga fliken.
Under körning
Backkamerans display
4-169

Parkeringssensorsystem*
Parkeringssensorsystemet använder ultraljudssensorer för att känna av hinder runt bilen vid
parkering i garage, eller vid parallellparkering när växelspaken (manuell växellåda)/
växelväljaren (automatisk växellåda) står i backläget (R). Systemet har en hjälpenhet som
med en ljudsignal meddelar föraren om den ungefärliga sträckan mellan fordonet och
närmaste hinder.

Bakre hörnsensorBakre sensor
VA R N I N G
Förlita dig inte helt på parkeringssensorsystemet och gör alltid säkerhetskontroller
runtom ditt fordon under körning.
Systemet kan assistera föraren i att manövrera fordonet bakåt under parkering.
Sensorerna har ett begränsat avkänningsområde – om du kör fordonet och bara
förlitar dig på sensorerna kan olyckor inträffa. Gör alltid säkerhetskontroller av
området runtom fordonet när du kör.
OBS
•Installera inga tillbehör som ligger inom sensorernas avkänningsområden. Detta kan
påverka systemfunktionen.
•Beroende på typ av hinder samt omgivningsförhållanden kan en sensors
avkänningsområde förminskas. Övriga sensorer kan också misslyckas med att känna av
hinder.
•Systemet kanske inte fungerar normalt under följande förhållanden:
•Lera, is eller snö fastnar på sensorytan (återgår till normal funktion när detta tas
bort).
•Sensorytan är frusen (återvänder till normal drift när isen töat).
•En hand hålls framför sensorn.
Under körning
Parkeringssensorsystem
4-170*Vissa modeller.

•Sensorn har utsatts för en kraftig stöt.
•Fordonet lutar kraftigt.
•Vid extremt hett eller kallt väder.
•Fordonet körs på ojämnt underlag, lutningar, grusväg eller grästäckta ytor.
•Något annat genererar ultraljud i närheten av bilen, t.ex. signalhornet på ett annat
fordon, motorljudet från en motorcykel, luftmotståndsljud från ett stort fordon eller
sensorer på något annat fordon.
•Fordonet körs i kraftigt regn eller på vägar med stora vattenpölar som orsakar stänk.
•Kommersiellt tillgängliga kapellstänger eller antenner för radiosändare installerade
på fordonet.
•Fordonet kör i riktning mot en hög eller fyrkantig trottoarkant.
•Ett hinder är för nära sensorn.
•Hinder under stötfångaren kanske inte avkänns. Hinder som är lägre än stötfångaren,
eller tunna hinder som kanske avkänts tidigare, men som inte längre avkänns när
fordonet närmar sig hindret.
•Följande typer av hinder kanske inte avkänns:
•Tunna föremål som t.ex. rep eller vajrar
•Material som absorberar ljudvågor lätt, t.ex. bomull eller snö
•Vinkelformade föremål
•Mycket höga föremål samt föremål som är breda överst
•Små, korta föremål
•Låt alltid systemet kontrolleras av en expertreparatör. Vi rekommenderar en
auktoriserad Mazdaverkstad om stötfångarna gått emot någonting (även mindre
sammanstötningar). Om sensorerna riktats fel kan de inte känna av hinder.
•Något kan vara fel i systemet om pipsignalen inte fungerar. Anlita en kunnig reparatör.
Vi rekommenderar en auktoriserad Mazda-verkstad.
•Ljudsignalen som indikerar systemfel kanske inte hörs om omgivningstemperaturen är
extremt kall, eller om det finns lera, is eller snö på sensorytan. Ta bort allt främmande
material från sensorytan.
•Vid montering av dragkrok ska du anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Under körning
Parkeringssensorsystem
4-171

▼Sensorns avkänningsområde
Sensorerna känner av hinder inom följande område.

Avkänningsområde bakåt Avkänningsområde för bakre hörnB AA: Cirka 50 cm
B: Cirka 150 cm
▼▼Parkeringssensorsystem
När tändningen vrids till läge ON och växelspaken (manuell växellåda)/växelväljaren
(automatisk växellåda) läggs i backläget (R), aktiveras signalen och systemet kan användas.
Under körning
Parkeringssensorsystem
4-172

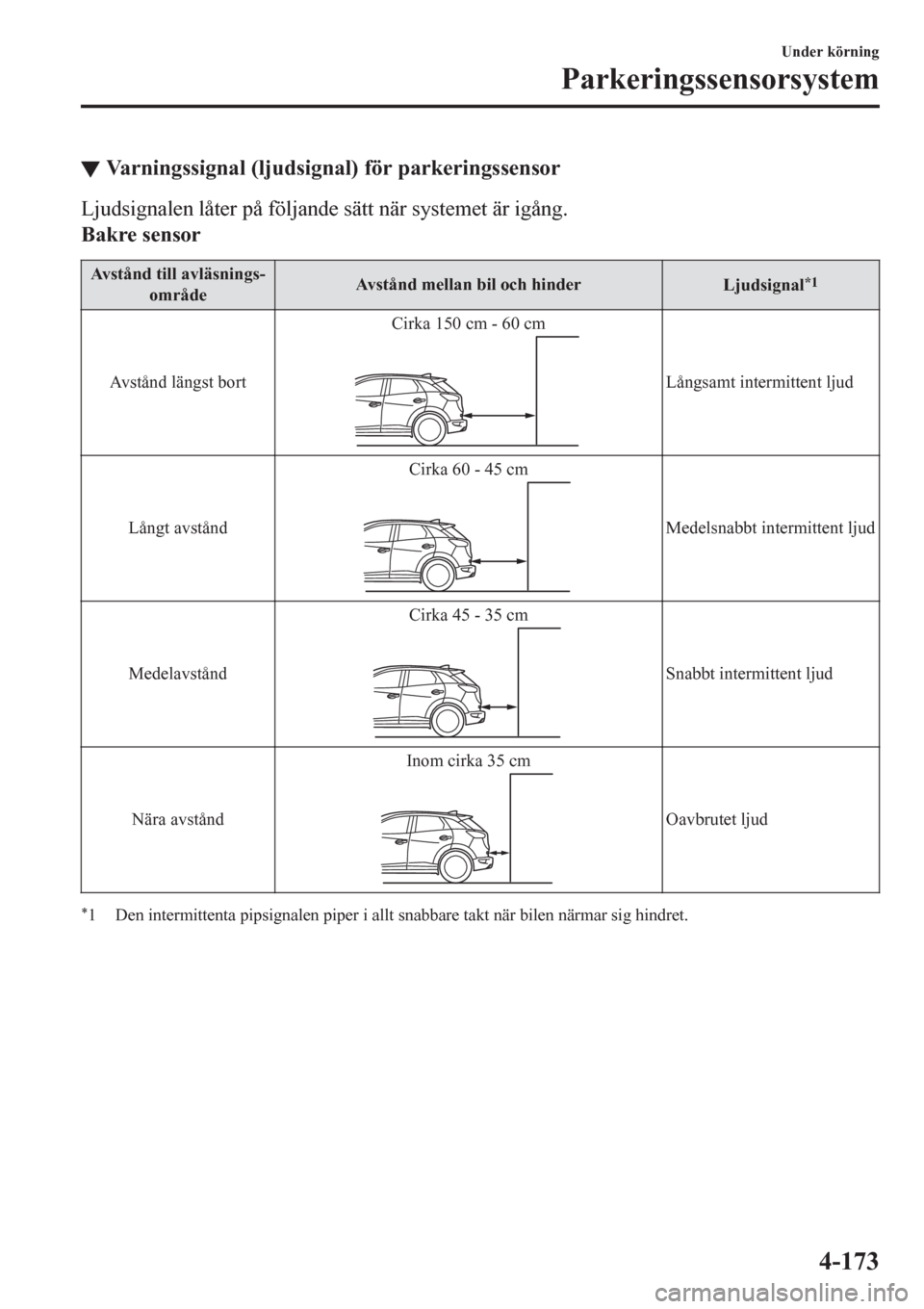

▼Varningssignal (ljudsignal) för parkeringssensor
Ljudsignalen låter på följande sätt när systemet är igång.
Bakre sensor
Avstånd till avläsnings-
områdeAvstånd mellan bil och hinder
Ljudsignal*1
Avstånd längst bortCirka 150 cm - 60 cmLångsamt intermittent ljud
Långt avståndCirka 60 - 45 cm
Medelsnabbt intermittent ljud
MedelavståndCirka 45 - 35 cm
Snabbt intermittent ljud
Nära avståndInom cirka 35 cm
Oavbrutet ljud
*1 Den intermittenta pipsignalen piper i allt snabbare takt när bilen närmar sig hindret.
Under körning
Parkeringssensorsystem
4-173

Bakre hörnsensor
Avstånd till avläsnings-
områdeAvstånd mellan bil och hinder
Ljudsignal*1
Långt avståndCirka 50 - 38 cmMedelsnabbt intermittent ljud
MedelavståndCirka 38 - 25 cm
Snabbt intermittent ljud
Nära avståndInom cirka 25 cm
Oavbrutet ljud
*1 Den intermittenta pipsignalen piper i allt snabbare takt när bilen närmar sig hindret.
OBS
Om ett hinder upptäcks i en zon under 6 sekunder eller mer, upphör pipljudet (utom för
zonen nära avstånd). Om samma hinder upptäcks i en annan zon, ljuder motsvarande
pipljud.
Under körning
Parkeringssensorsystem
