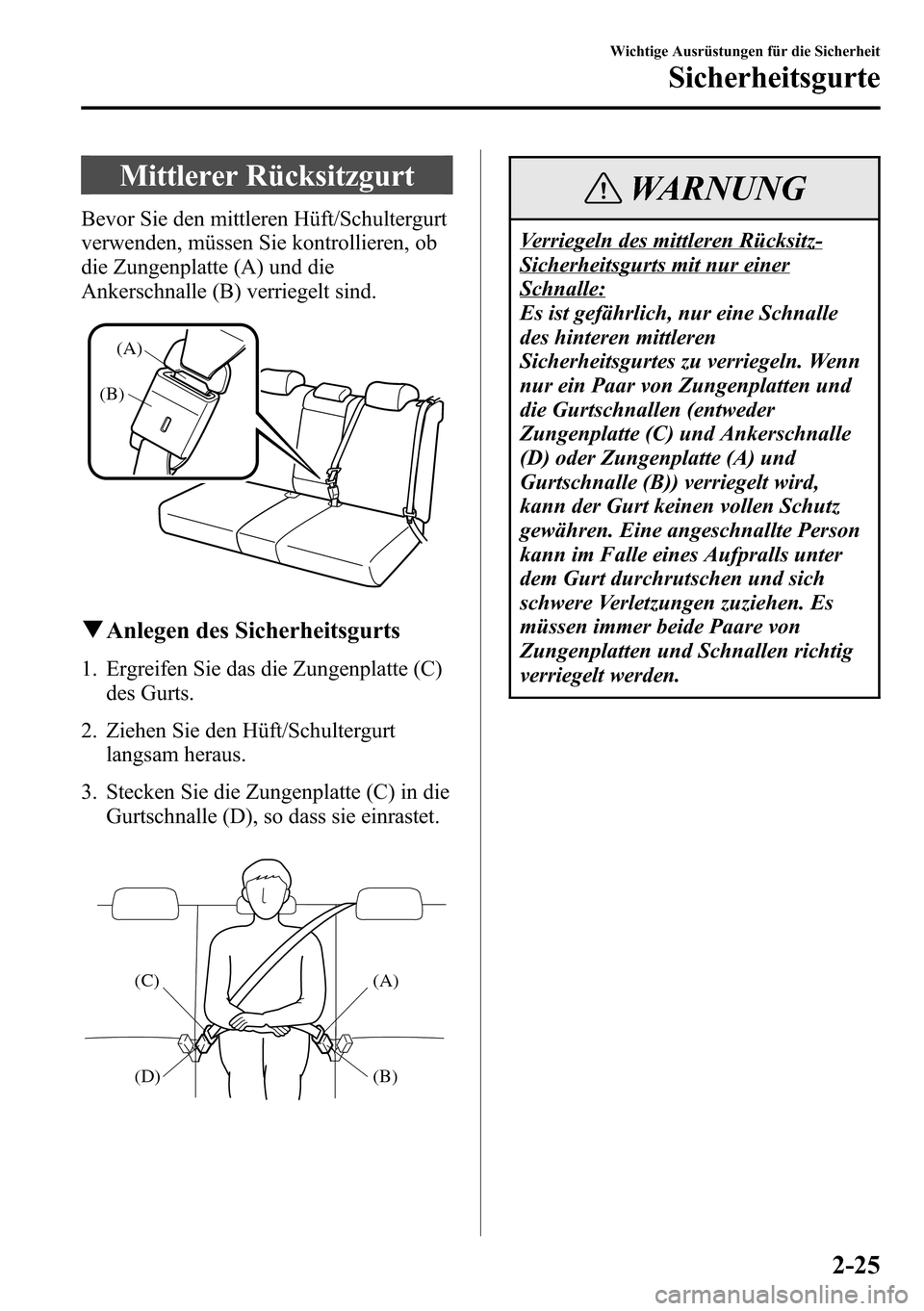

Mittlerer Rücksitzgurt
Bevor Sie den mittleren Hüft/Schultergurt
verwenden, müssen Sie kontrollieren, ob
die Zungenplatte (A) und die
Ankerschnalle (B) verriegelt sind.
(A)
(B)
qAnlegen des Sicherheitsgurts
1. Ergreifen Sie das die Zungenplatte (C)
des Gurts.
2. Ziehen Sie den Hüft/Schultergurt
langsam heraus.
3. Stecken Sie die Zungenplatte (C) in die
Gurtschnalle (D), so dass sie einrastet.
(A)
(B) (C)
(D)
WARNUNG
Verriegeln des mittleren Rücksitz-
Sicherheitsgurts mit nur einer
Schnalle:
Es ist gefährlich, nur eine Schnalle
des hinteren mittleren
Sicherheitsgurtes zu verriegeln. Wenn
nur ein Paar von Zungenplatten und
die Gurtschnallen (entweder
Zungenplatte (C) und Ankerschnalle
(D) oder Zungenplatte (A) und
Gurtschnalle (B)) verriegelt wird,
kann der Gurt keinen vollen Schutz
gewähren. Eine angeschnallte Person
kann im Falle eines Aufpralls unter
dem Gurt durchrutschen und sich
schwere Verletzungen zuziehen. Es
müssen immer beide Paare von
Zungenplatten und Schnallen richtig
verriegelt werden.
Wichtige Ausrüstungen für die Sicherheit
Sicherheitsgurte
2-25

Vorsichtsmassnahmen für Kinderrückhaltesysteme
Für Kinder muss unbedingt ein Kinderrückhaltesystem verwendet werden.
Mazda empfiehlt, ein Original-Mazda-Kinderrückhaltesystem oder ein anderes
Kinderrückhaltesystem zu verwenden, das den Bestimmungen UNECE
*144 entspricht.
Wenden Sie sich bitte an einen autorisierten Mazda-Vertragshändler, wenn Sie ein Original-
Mazda-Kinderrückhaltesystem erwerben möchten.
Für spezielle Anforderungen zur Sicherheit von mitfahrenden Kindern müssen die
örtlichen Vorschriften und Gesetze beachtet werden.
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United
Nations Economic Commission for Europe).
Das Kinderrückhaltesystem muss dem Alter und der Körpergröße des Kindes entsprechen,
die geltenden Gesetze und die Anweisungen des Herstellers des Kinderrückhaltesystems
müssen sorgfältig eingehalten werden.
Ein Kind, für dessen Körpergröße kein Rückhaltesystem erhältlich ist, muss auf einem
Rücksitz mit dem Sicherheitsgurt festgeschnallt werden.
Ein Kinderrückhaltesystem muss auf dem Rücksitz installiert werden.
Aus Statistiken geht hervor, dass für Kinder bis zu 12 Jahren der Rücksitz der sicherste
Platz ist, insbesondere wenn ein Insassen-Rückhaltesystem (Airbags) vorhanden ist.
Ein nach hinten gerichtetes Kinderrückhaltesystem darfNIEauf dem Beifahrersitz mit
aktiviertem Airbag verwendet werden. Auch für andere Kinderrückhaltesysteme sollte der
Beifahrersitz möglichst vermieden werden.
In gewissen Modellen ist ein Deaktivierungsschalter vorhanden, mit dem das Auslösen des
Beifahrerairbags ausgeschaltet werden kann. Schalten Sie den Deaktivierungsschalter für
den Beifahrersitz nicht aus, ohne vorher den Abschnitt“Deaktivierungsschalter für
Beifahrerairbag”(Seite 2-50) gelesen zu haben.
2-26
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme

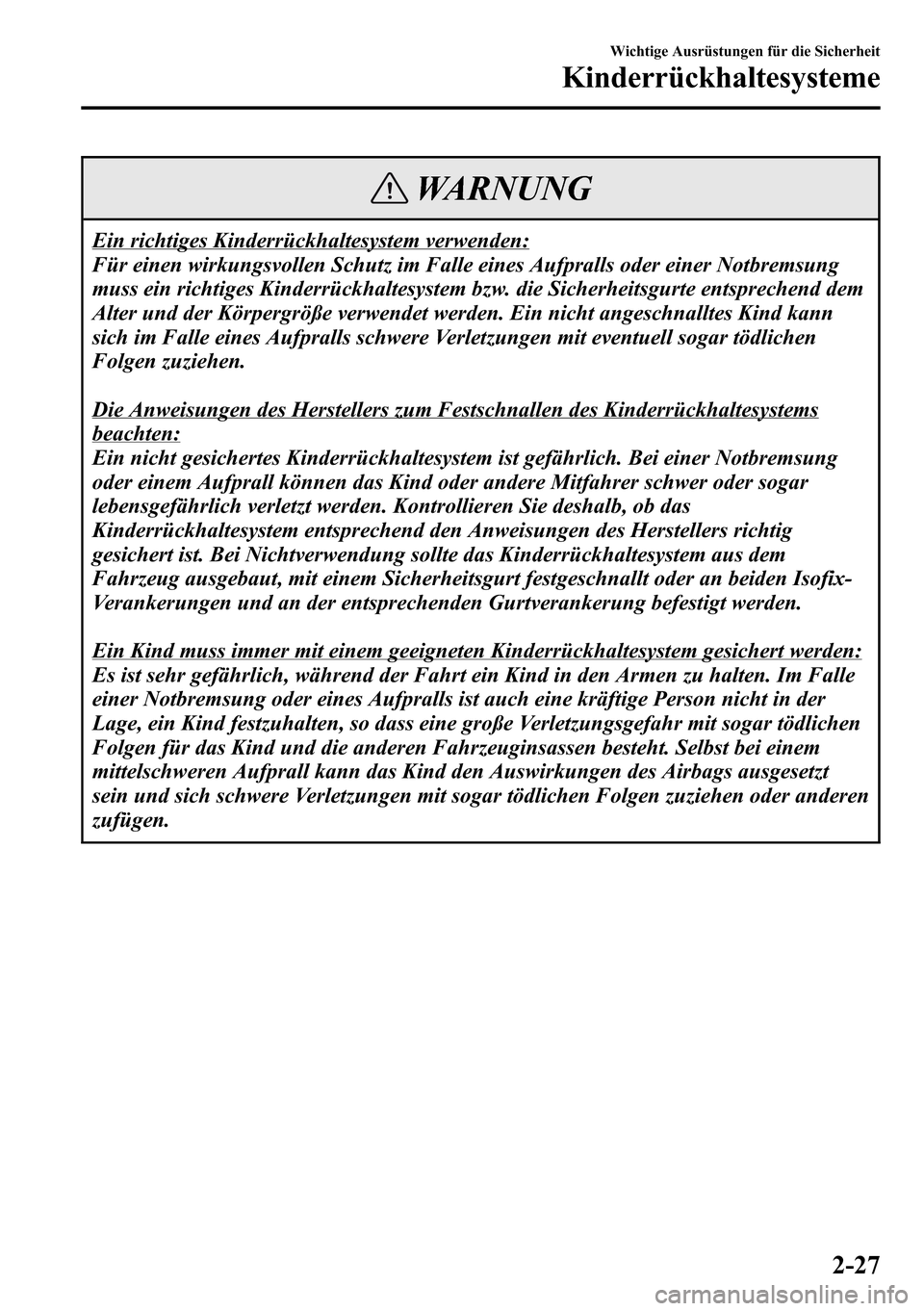

WARNUNG
Ein richtiges Kinderrückhaltesystem verwenden:
Für einen wirkungsvollen Schutz im Falle eines Aufpralls oder einer Notbremsung
muss ein richtiges Kinderrückhaltesystem bzw. die Sicherheitsgurte entsprechend dem
Alter und der Körpergröße verwendet werden. Ein nicht angeschnalltes Kind kann
sich im Falle eines Aufpralls schwere Verletzungen mit eventuell sogar tödlichen
Folgen zuziehen.
Die Anweisungen des Herstellers zum Festschnallen des Kinderrückhaltesystems
beachten:
Ein nicht gesichertes Kinderrückhaltesystem ist gefährlich. Bei einer Notbremsung
oder einem Aufprall können das Kind oder andere Mitfahrer schwer oder sogar
lebensgefährlich verletzt werden. Kontrollieren Sie deshalb, ob das
Kinderrückhaltesystem entsprechend den Anweisungen des Herstellers richtig
gesichert ist. Bei Nichtverwendung sollte das Kinderrückhaltesystem aus dem
Fahrzeug ausgebaut, mit einem Sicherheitsgurt festgeschnallt oder an beiden Isofix-
Verankerungen und an der entsprechenden Gurtverankerung befestigt werden.
Ein Kind muss immer mit einem geeigneten Kinderrückhaltesystem gesichert werden:
Es ist sehr gefährlich, während der Fahrt ein Kind in den Armen zu halten. Im Falle
einer Notbremsung oder eines Aufpralls ist auch eine kräftige Person nicht in der
Lage, ein Kind festzuhalten, so dass eine große Verletzungsgefahr mit sogar tödlichen
Folgen für das Kind und die anderen Fahrzeuginsassen besteht. Selbst bei einem
mittelschweren Aufprall kann das Kind den Auswirkungen des Airbags ausgesetzt
sein und sich schwere Verletzungen mit sogar tödlichen Folgen zuziehen oder anderen
zufügen.
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
2-27

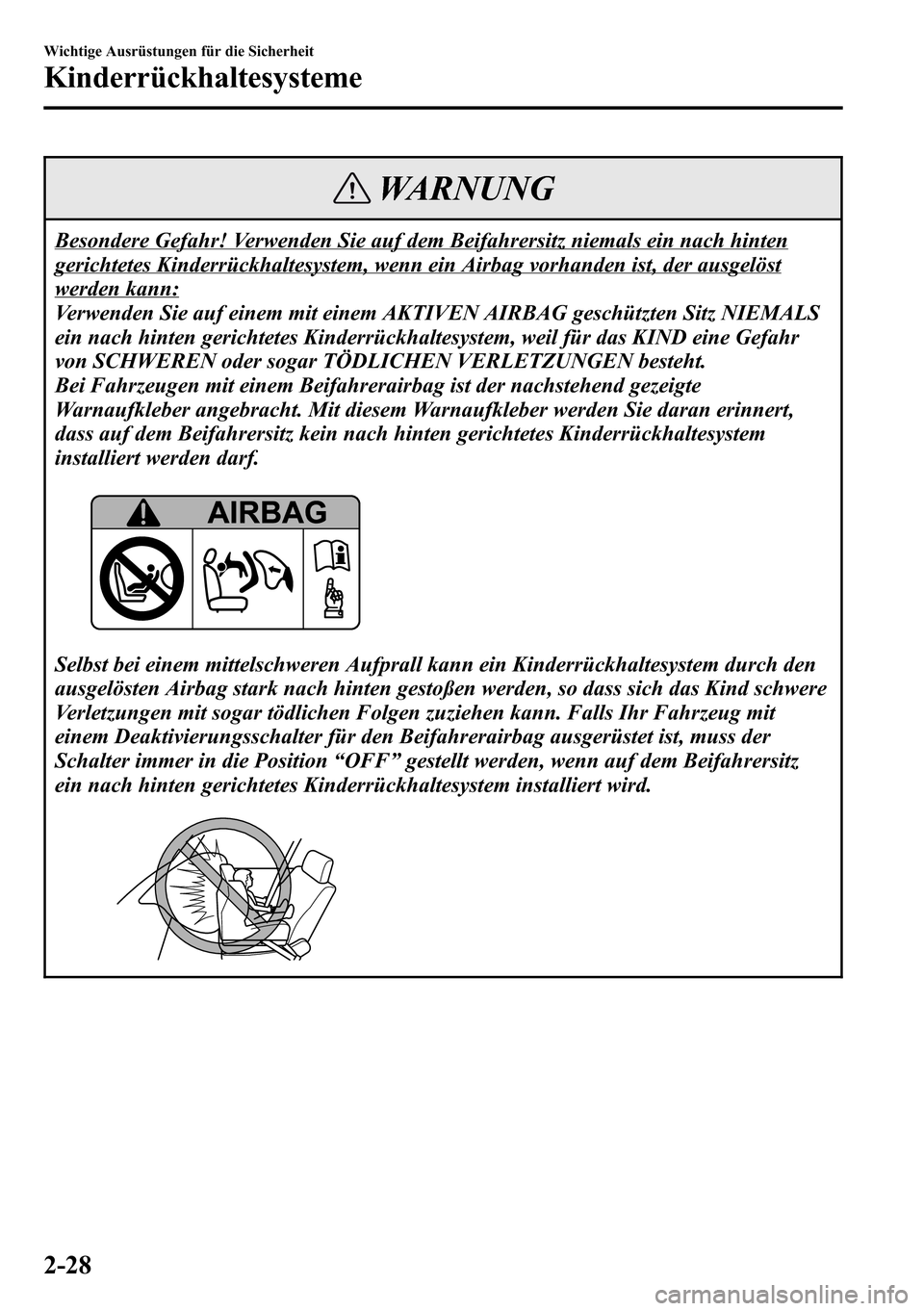

WARNUNG
Besondere Gefahr! Verwenden Sie auf dem Beifahrersitz niemals ein nach hinten
gerichtetes Kinderrückhaltesystem, wenn ein Airbag vorhanden ist, der ausgelöst
werden kann:
Verwenden Sie auf einem mit einem AKTIVEN AIRBAG geschützten Sitz NIEMALS
ein nach hinten gerichtetes Kinderrückhaltesystem, weil für das KIND eine Gefahr
von SCHWEREN oder sogar TÖDLICHEN VERLETZUNGEN besteht.
Bei Fahrzeugen mit einem Beifahrerairbag ist der nachstehend gezeigte
Warnaufkleber angebracht. Mit diesem Warnaufkleber werden Sie daran erinnert,
dass auf dem Beifahrersitz kein nach hinten gerichtetes Kinderrückhaltesystem
installiert werden darf.
Selbst bei einem mittelschweren Aufprall kann ein Kinderrückhaltesystem durch den
ausgelösten Airbag stark nach hinten gestoßen werden, so dass sich das Kind schwere
Verletzungen mit sogar tödlichen Folgen zuziehen kann. Falls Ihr Fahrzeug mit
einem Deaktivierungsschalter für den Beifahrerairbag ausgerüstet ist, muss der
Schalter immer in die Position“OFF”gestellt werden, wenn auf dem Beifahrersitz
ein nach hinten gerichtetes Kinderrückhaltesystem installiert wird.
2-28
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme

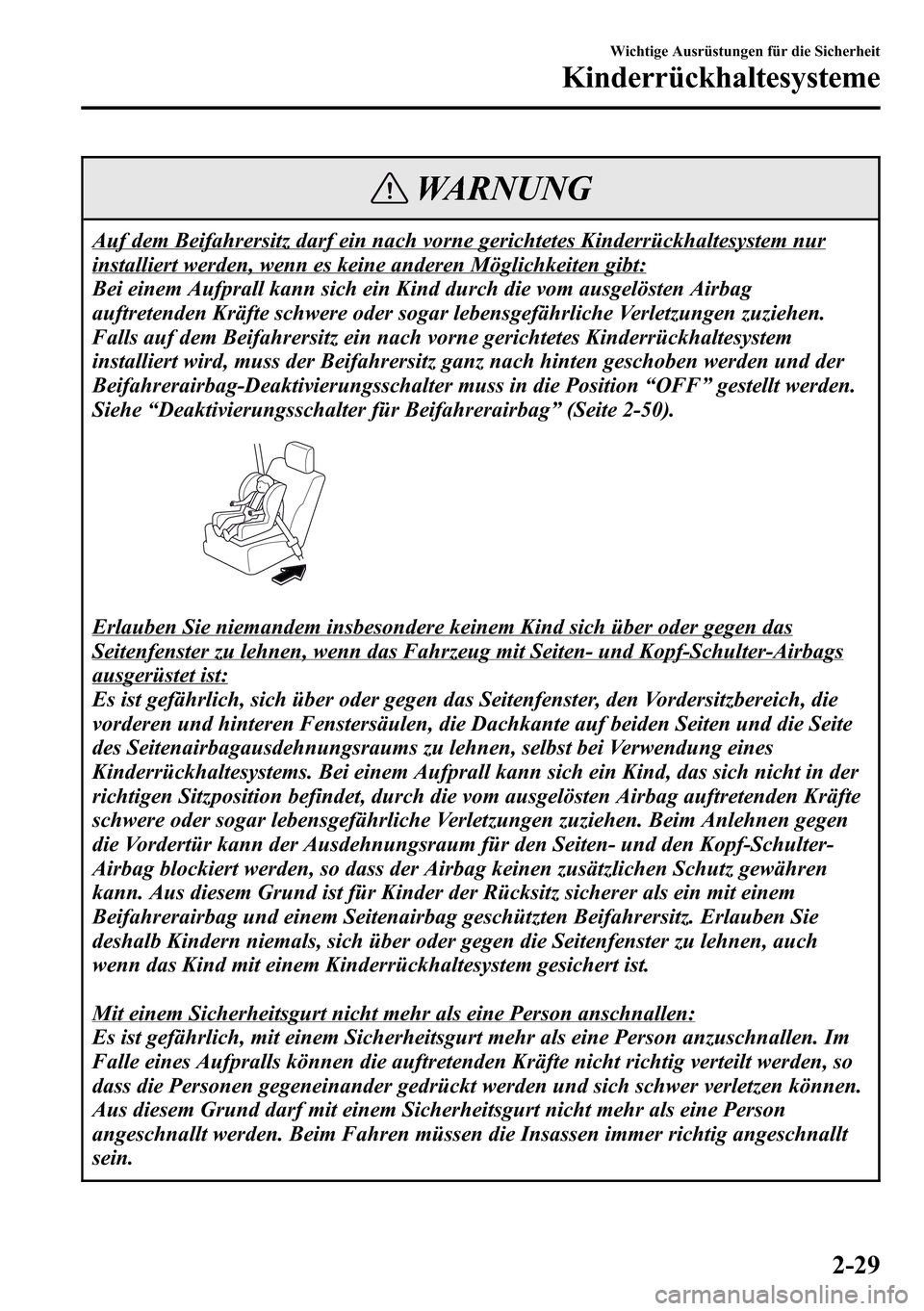

WARNUNG
Auf dem Beifahrersitz darf ein nach vorne gerichtetes Kinderrückhaltesystem nur
installiert werden, wenn es keine anderen Möglichkeiten gibt:
Bei einem Aufprall kann sich ein Kind durch die vom ausgelösten Airbag
auftretenden Kräfte schwere oder sogar lebensgefährliche Verletzungen zuziehen.
Falls auf dem Beifahrersitz ein nach vorne gerichtetes Kinderrückhaltesystem
installiert wird, muss der Beifahrersitz ganz nach hinten geschoben werden und der
Beifahrerairbag-Deaktivierungsschalter muss in die Position“OFF”gestellt werden.
Siehe“Deaktivierungsschalter für Beifahrerairbag”(Seite 2-50).
Erlauben Sie niemandem insbesondere keinem Kind sich über oder gegen das
Seitenfenster zu lehnen, wenn das Fahrzeug mit Seiten- und Kopf-Schulter-Airbags
ausgerüstet ist:
Es ist gefährlich, sich über oder gegen das Seitenfenster, den Vordersitzbereich, die
vorderen und hinteren Fenstersäulen, die Dachkante auf beiden Seiten und die Seite
des Seitenairbagausdehnungsraums zu lehnen, selbst bei Verwendung eines
Kinderrückhaltesystems. Bei einem Aufprall kann sich ein Kind, das sich nicht in der
richtigen Sitzposition befindet, durch die vom ausgelösten Airbag auftretenden Kräfte
schwere oder sogar lebensgefährliche Verletzungen zuziehen. Beim Anlehnen gegen
die Vordertür kann der Ausdehnungsraum für den Seiten- und den Kopf-Schulter-
Airbag blockiert werden, so dass der Airbag keinen zusätzlichen Schutz gewähren
kann. Aus diesem Grund ist für Kinder der Rücksitz sicherer als ein mit einem
Beifahrerairbag und einem Seitenairbag geschützten Beifahrersitz. Erlauben Sie
deshalb Kindern niemals, sich über oder gegen die Seitenfenster zu lehnen, auch
wenn das Kind mit einem Kinderrückhaltesystem gesichert ist.
Mit einem Sicherheitsgurt nicht mehr als eine Person anschnallen:
Es ist gefährlich, mit einem Sicherheitsgurt mehr als eine Person anzuschnallen. Im
Falle eines Aufpralls können die auftretenden Kräfte nicht richtig verteilt werden, so
dass die Personen gegeneinander gedrückt werden und sich schwer verletzen können.
Aus diesem Grund darf mit einem Sicherheitsgurt nicht mehr als eine Person
angeschnallt werden. Beim Fahren müssen die Insassen immer richtig angeschnallt
sein.
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
2-29

WARNUNG
Der Halteriemen und die Riemenverankerung dürfen nur für ein
Kinderrückhaltesystem verwendet werden:
Die Verankerungen für Kinderrückhaltesysteme sind nur für die Aufnahme der Kräfte
eines richtig installierten Kinderrückhaltesystems vorgesehen. Unter keinen
Umständen dürfen diese Verankerungen zur Befestigung von Sicherheitsgurten,
Kabelbäumen oder anderen Gegenständen verwendet werden.
Den Halteriemen immer zwischen die Kopfstütze und die Sitzlehne legen:
Es ist gefährlich, den Halteriemen über die Kopfstütze zu führen. Bei einem Aufprall
kann der Halteriemen von der Kopfstütze abrutschen, so dass sich die Befestigung des
Kinderrückhaltesystems lockert. Dadurch kann das Kinderrückhaltesystem
verschoben werden und dem Kind können schwere oder sogar lebensgefährliche
Verletzungen zugefügt werden.
VORSICHT
Bei sonnigem Wetter kann ein Sicherheitsgurt oder ein Kinderrückhaltesystem in einem
geschlossenen Fahrzeug sehr heiß werden. Kontrollieren Sie daher vorsichtig, um zu
vermeiden, dass sich jemand beim Berühren Verbrennungen zuzieht.
HINWEIS
Ihr Fahrzeug ist mit Isofix-Verankerungen zur Befestigung von speziellen Mazda-
Original-Kinderrückhaltesystemen auf den Rücksitzen ausgerüstet. Für die Befestigung
eines Kinderrückhaltesystems mit diesen Verankerungen wird auf den Abschnitt
“Befestigung von Kinderrückhaltesystemen mit den Isofix-Verankerungen”auf Seite
2-41 verwiesen.
2-30
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme

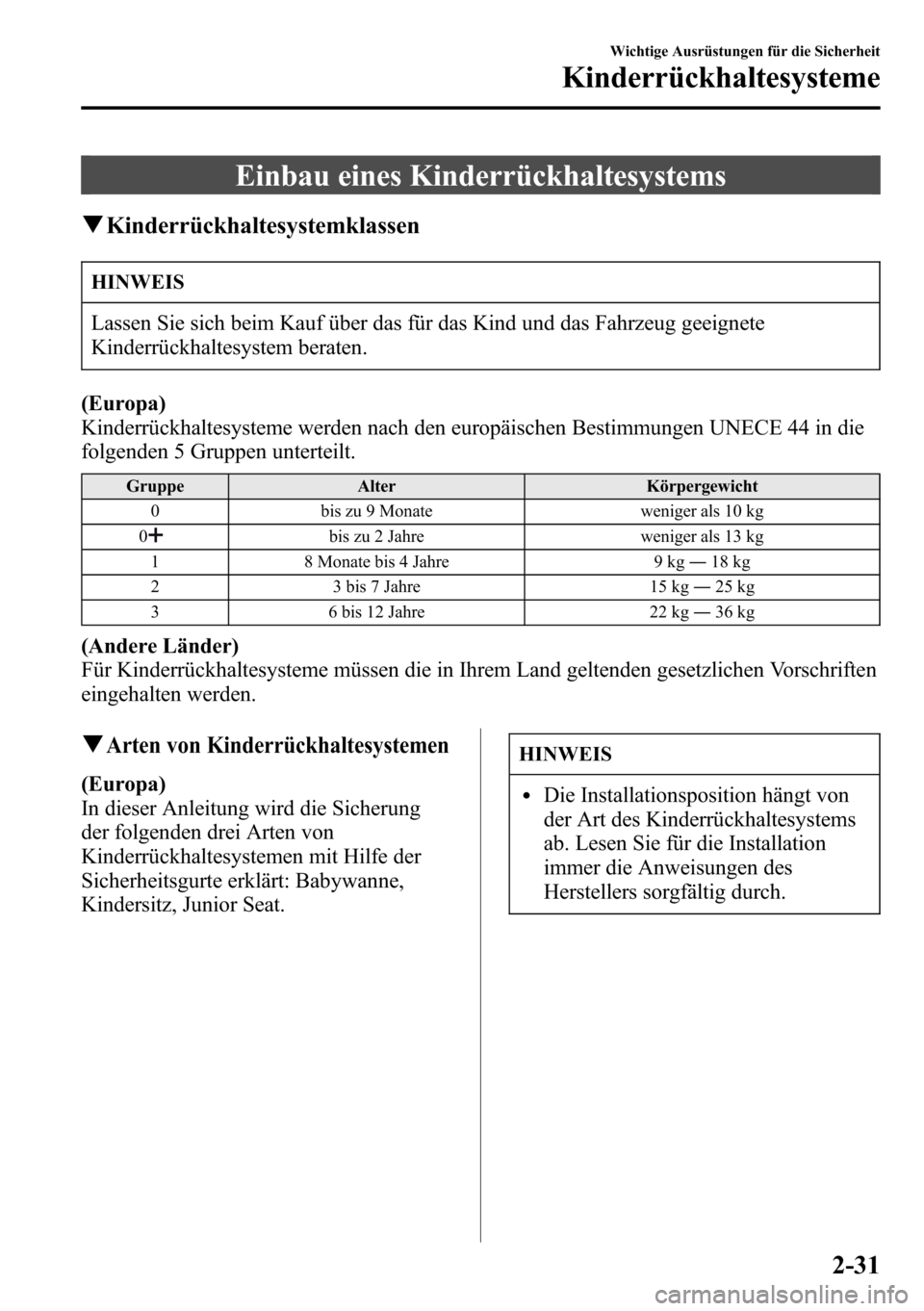

Einbau eines Kinderrückhaltesystems
qKinderrückhaltesystemklassen
HINWEIS
Lassen Sie sich beim Kauf über das für das Kind und das Fahrzeug geeignete
Kinderrückhaltesystem beraten.
(Europa)
Kinderrückhaltesysteme werden nach den europäischen Bestimmungen UNECE 44 in die
folgenden 5 Gruppen unterteilt.
Gruppe Alter Körpergewicht
0 bis zu 9 Monate weniger als 10 kg
0
bis zu 2 Jahre weniger als 13 kg
1 8 Monate bis 4 Jahre 9 kg―18 kg
2 3 bis 7 Jahre 15 kg―25 kg
3 6 bis 12 Jahre 22 kg―36 kg
(Andere Länder)
Für Kinderrückhaltesysteme müssen die in Ihrem Land geltenden gesetzlichen Vorschriften
eingehalten werden.
qArten von Kinderrückhaltesystemen
(Europa)
In dieser Anleitung wird die Sicherung
der folgenden drei Arten von
Kinderrückhaltesystemen mit Hilfe der
Sicherheitsgurte erklärt: Babywanne,
Kindersitz, Junior Seat.
HINWEIS
lDie Installationsposition hängt von
der Art des Kinderrückhaltesystems
ab. Lesen Sie für die Installation
immer die Anweisungen des
Herstellers sorgfältig durch.
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
2-31

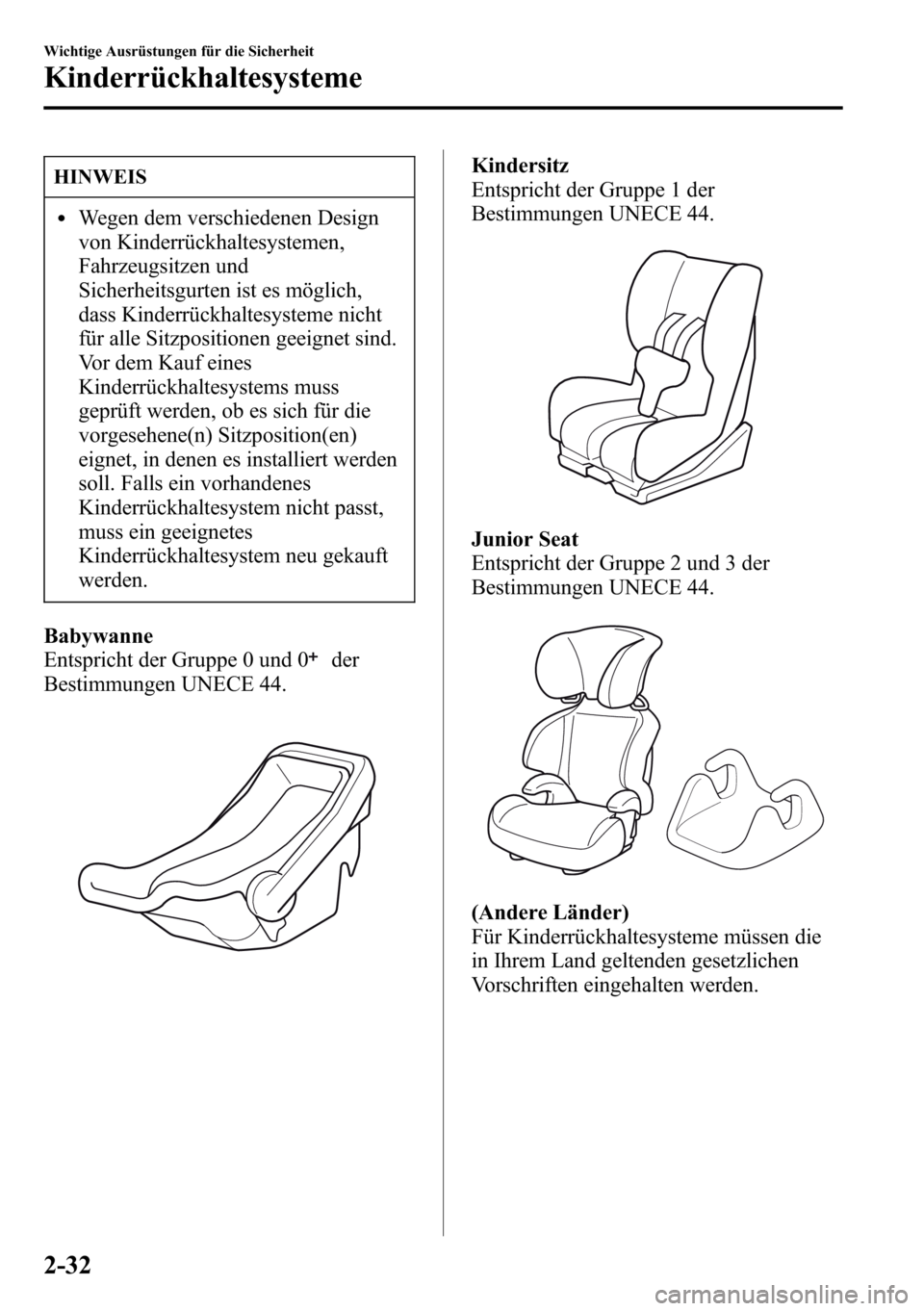

HINWEIS
lWegen dem verschiedenen Design
von Kinderrückhaltesystemen,
Fahrzeugsitzen und
Sicherheitsgurten ist es möglich,
dass Kinderrückhaltesysteme nicht
für alle Sitzpositionen geeignet sind.
Vor dem Kauf eines
Kinderrückhaltesystems muss
geprüft werden, ob es sich für die
vorgesehene(n) Sitzposition(en)
eignet, in denen es installiert werden
soll. Falls ein vorhandenes
Kinderrückhaltesystem nicht passt,
muss ein geeignetes
Kinderrückhaltesystem neu gekauft
werden.
Babywanne
Entspricht der Gruppe 0 und 0
der
Bestimmungen UNECE 44.
Kindersitz
Entspricht der Gruppe 1 der
Bestimmungen UNECE 44.
Junior Seat
Entspricht der Gruppe 2 und 3 der
Bestimmungen UNECE 44.
(Andere Länder)
Für Kinderrückhaltesysteme müssen die
in Ihrem Land geltenden gesetzlichen
Vorschriften eingehalten werden.
2-32
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme

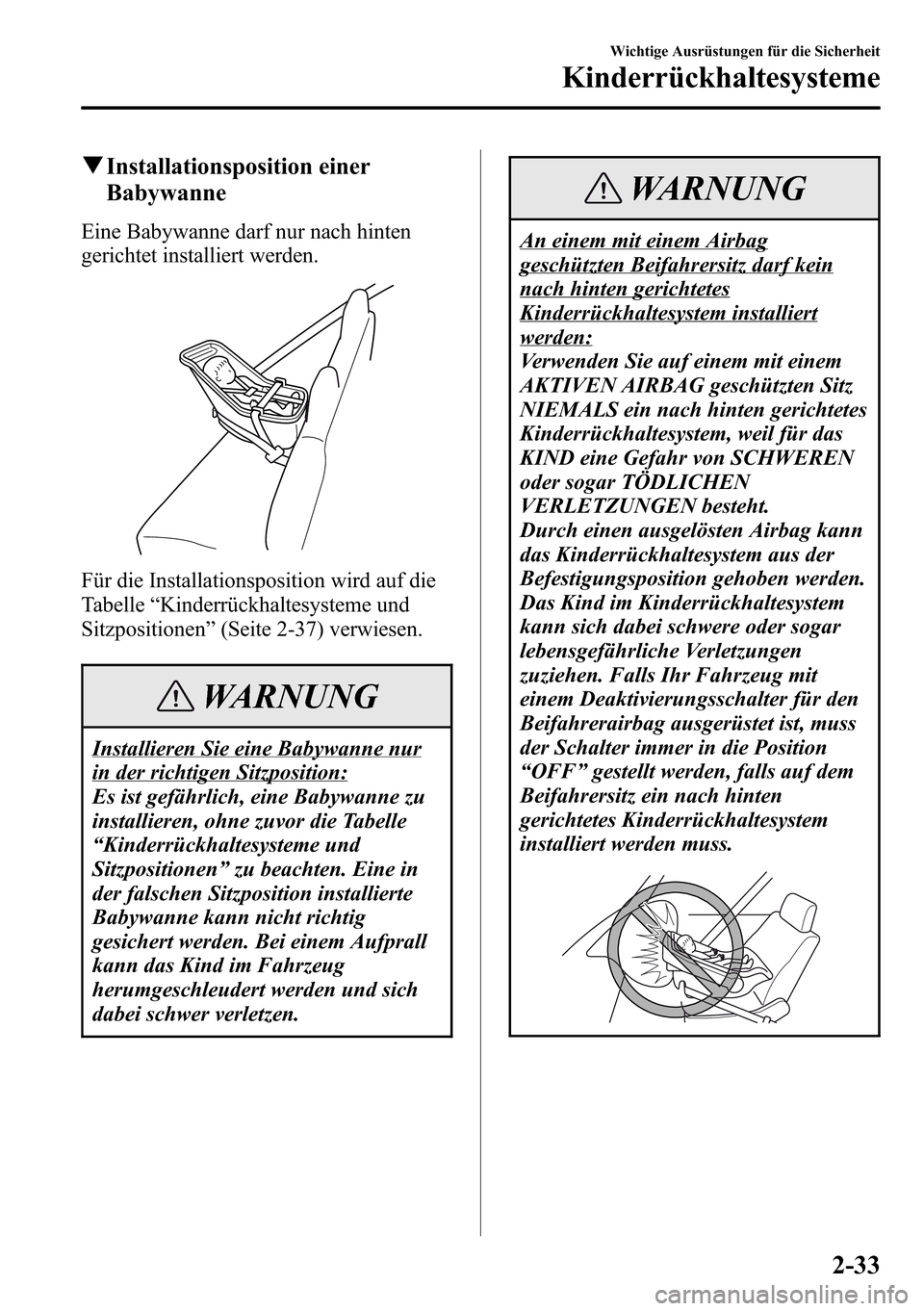

qInstallationsposition einer
Babywanne
Eine Babywanne darf nur nach hinten
gerichtet installiert werden.
Für die Installationsposition wird auf die
Tabelle“Kinderrückhaltesysteme und
Sitzpositionen”(Seite 2-37) verwiesen.
WARNUNG
Installieren Sie eine Babywanne nur
in der richtigen Sitzposition:
Es ist gefährlich, eine Babywanne zu
installieren, ohne zuvor die Tabelle
“Kinderrückhaltesysteme und
Sitzpositionen”zu beachten. Eine in
der falschen Sitzposition installierte
Babywanne kann nicht richtig
gesichert werden. Bei einem Aufprall
kann das Kind im Fahrzeug
herumgeschleudert werden und sich
dabei schwer verletzen.
WARNUNG
An einem mit einem Airbag
geschützten Beifahrersitz darf kein
nach hinten gerichtetes
Kinderrückhaltesystem installiert
werden:
Verwenden Sie auf einem mit einem
AKTIVEN AIRBAG geschützten Sitz
NIEMALS ein nach hinten gerichtetes
Kinderrückhaltesystem, weil für das
KIND eine Gefahr von SCHWEREN
oder sogar TÖDLICHEN
VERLETZUNGEN besteht.
Durch einen ausgelösten Airbag kann
das Kinderrückhaltesystem aus der
Befestigungsposition gehoben werden.
Das Kind im Kinderrückhaltesystem
kann sich dabei schwere oder sogar
lebensgefährliche Verletzungen
zuziehen. Falls Ihr Fahrzeug mit
einem Deaktivierungsschalter für den
Beifahrerairbag ausgerüstet ist, muss
der Schalter immer in die Position
“OFF”gestellt werden, falls auf dem
Beifahrersitz ein nach hinten
gerichtetes Kinderrückhaltesystem
installiert werden muss.
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
2-33

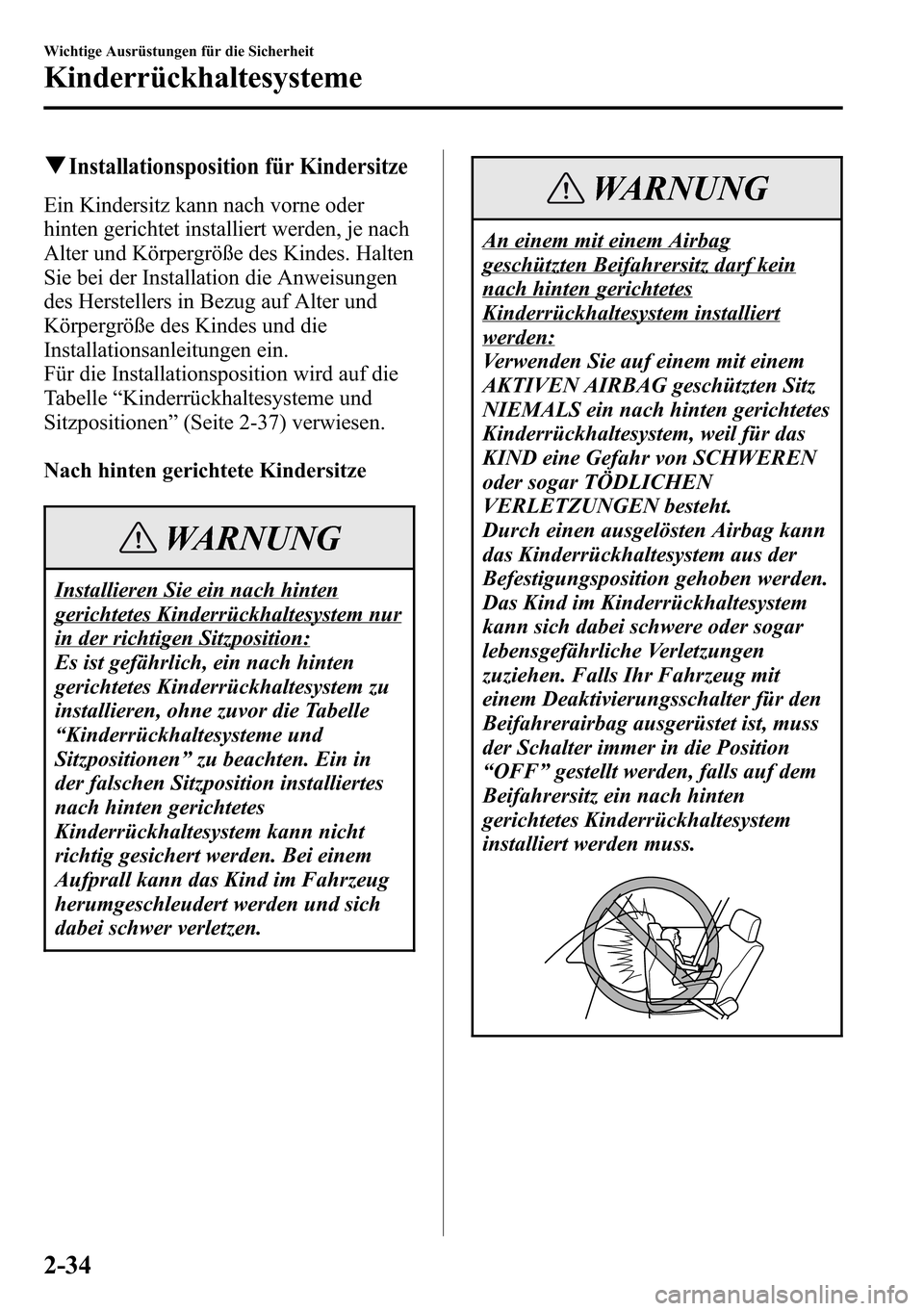

qInstallationsposition für Kindersitze
Ein Kindersitz kann nach vorne oder
hinten gerichtet installiert werden, je nach
Alter und Körpergröße des Kindes. Halten
Sie bei der Installation die Anweisungen
des Herstellers in Bezug auf Alter und
Körpergröße des Kindes und die
Installationsanleitungen ein.
Für die Installationsposition wird auf die
Tabelle“Kinderrückhaltesysteme und
Sitzpositionen”(Seite 2-37) verwiesen.
Nach hinten gerichtete Kindersitze
WARNUNG
Installieren Sie ein nach hinten
gerichtetes Kinderrückhaltesystem nur
in der richtigen Sitzposition:
Es ist gefährlich, ein nach hinten
gerichtetes Kinderrückhaltesystem zu
installieren, ohne zuvor die Tabelle
“Kinderrückhaltesysteme und
Sitzpositionen”zu beachten. Ein in
der falschen Sitzposition installiertes
nach hinten gerichtetes
Kinderrückhaltesystem kann nicht
richtig gesichert werden. Bei einem
Aufprall kann das Kind im Fahrzeug
herumgeschleudert werden und sich
dabei schwer verletzen.
WARNUNG
An einem mit einem Airbag
geschützten Beifahrersitz darf kein
nach hinten gerichtetes
Kinderrückhaltesystem installiert
werden:
Verwenden Sie auf einem mit einem
AKTIVEN AIRBAG geschützten Sitz
NIEMALS ein nach hinten gerichtetes
Kinderrückhaltesystem, weil für das
KIND eine Gefahr von SCHWEREN
oder sogar TÖDLICHEN
VERLETZUNGEN besteht.
Durch einen ausgelösten Airbag kann
das Kinderrückhaltesystem aus der
Befestigungsposition gehoben werden.
Das Kind im Kinderrückhaltesystem
kann sich dabei schwere oder sogar
lebensgefährliche Verletzungen
zuziehen. Falls Ihr Fahrzeug mit
einem Deaktivierungsschalter für den
Beifahrerairbag ausgerüstet ist, muss
der Schalter immer in die Position
“OFF”gestellt werden, falls auf dem
Beifahrersitz ein nach hinten
gerichtetes Kinderrückhaltesystem
installiert werden muss.
2-34
Wichtige Ausrüstungen für die Sicherheit
Kinderrückhaltesysteme
