MAZDA MODEL CX-5 2013 Brukerhåndbok (in Norwegian)

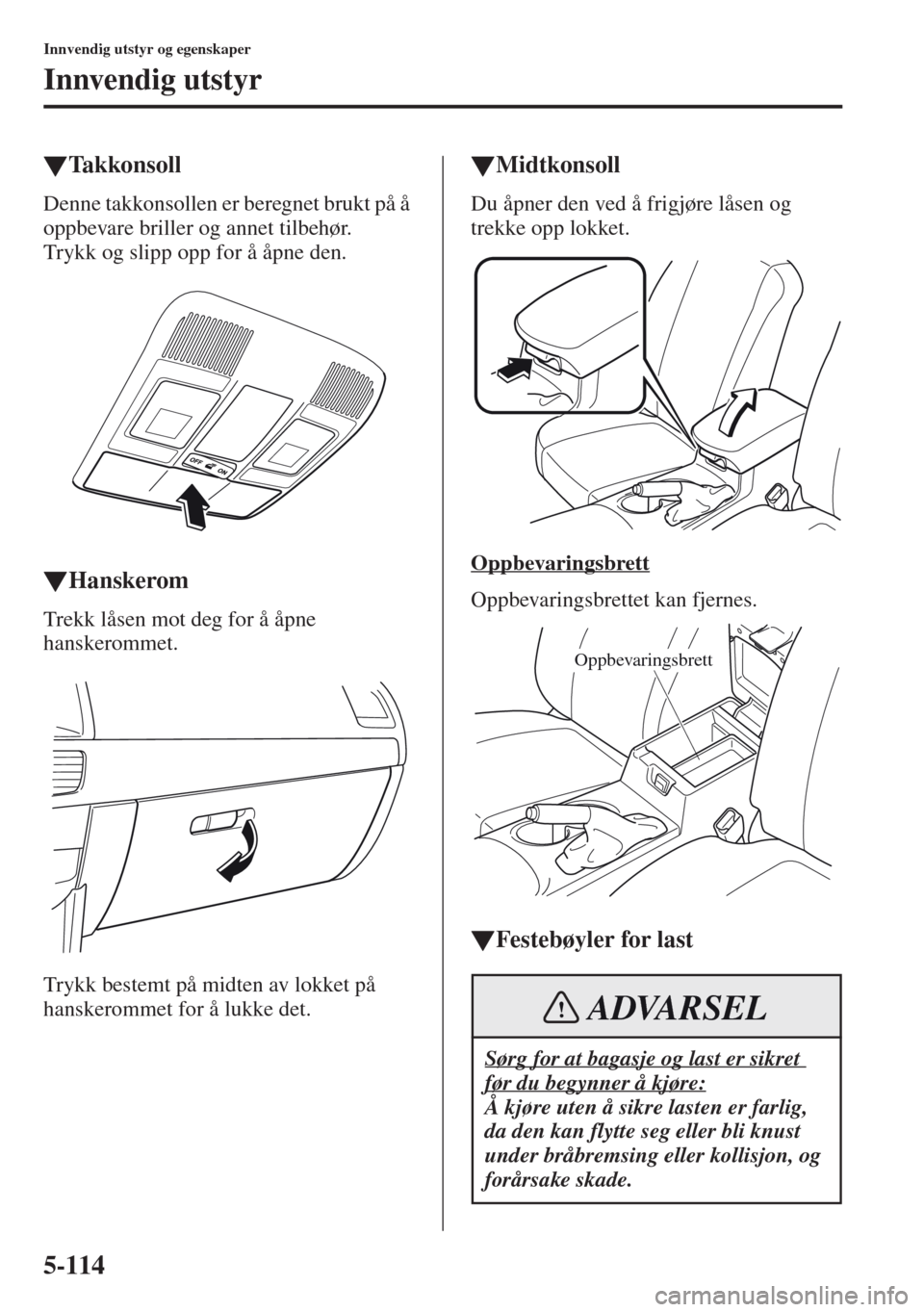

5-114
Innvendig utstyr og egenskaper
Innvendig utstyr
tTakkonsoll
Denne takkonsollen er beregnet brukt på å
oppbevare briller og annet tilbehør.
Trykk og slipp opp for å åpne den.
tHanskerom
Trekk låsen mot deg for å åpne
hanskerommet.
Trykk bestemt på midten av lokket på
hanskerommet for å lukke det.
tMidtkonsoll
Du åpner den ved å frigjøre låsen og
trekke opp lokket.
Oppbevaringsbrett
Oppbevaringsbrettet kan fjernes.
tFestebøyler for last
Sørg for at bagasje og last er sikret
før du begynner å kjøre:
Å kjøre uten å sikre lasten er farlig,
da den kan flytte seg eller bli knust
under bråbremsing eller kollisjon, og
forårsake skade.
Oppbevaringsbrett
ADVARSEL

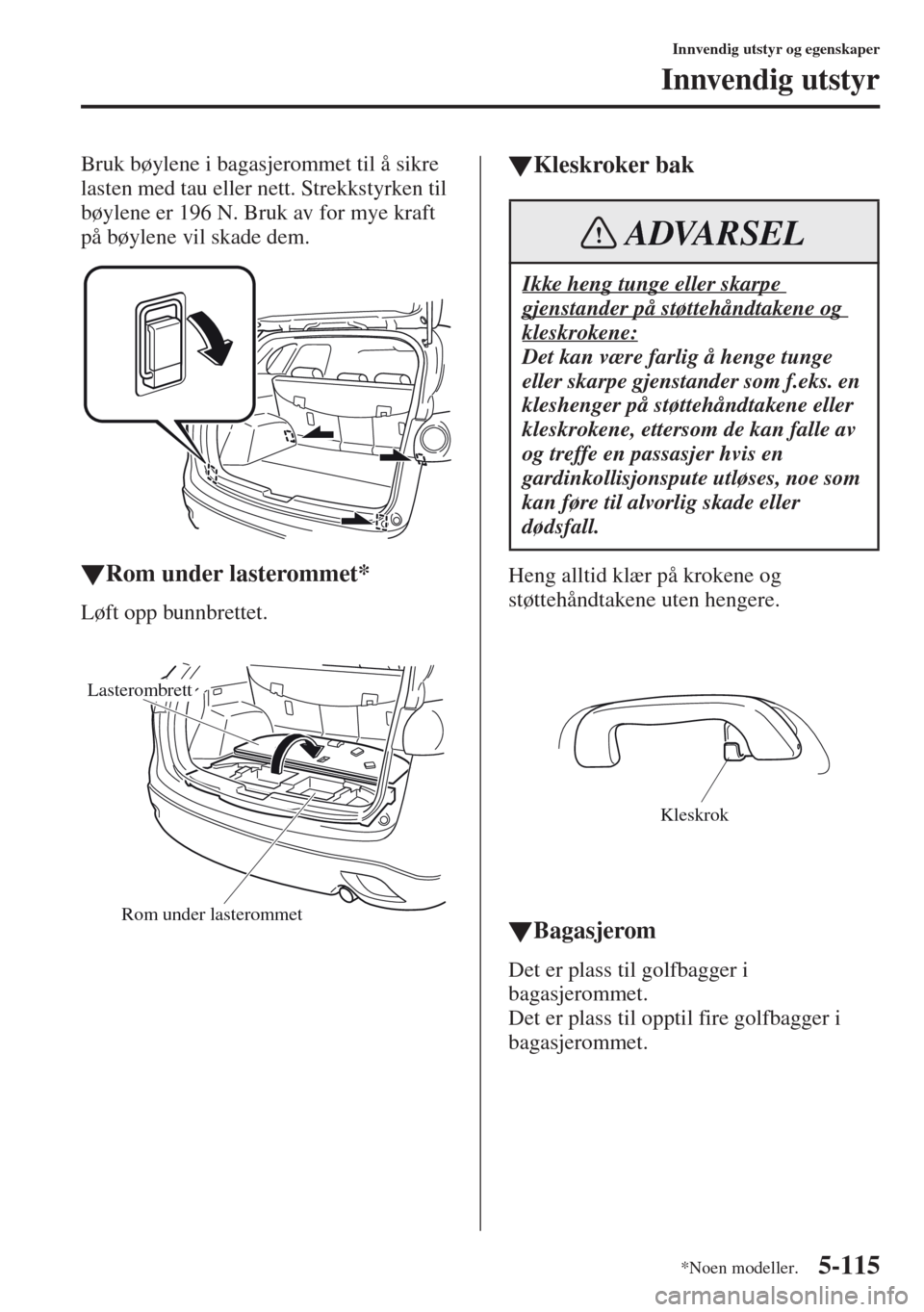

5-115
Innvendig utstyr og egenskaper
Innvendig utstyr
Bruk bøylene i bagasjerommet til å sikre
lasten med tau eller nett. Strekkstyrken til
bøylene er 196 N. Bruk av for mye kraft
på bøylene vil skade dem.
tRom under lasterommet*
Løft opp bunnbrettet.
tKleskroker bak
Heng alltid klær på krokene og
støttehåndtakene uten hengere.
tBagasjerom
Det er plass til golfbagger i
bagasjerommet.
Det er plass til opptil fire golfbagger i
bagasjerommet.
Rom under lasterommet
Lasterombrett
Ikke heng tunge eller skarpe
gjenstander på støttehåndtakene og
kleskrokene:
Det kan være farlig å henge tunge
eller skarpe gjenstander som f.eks. en
kleshenger på støttehåndtakene eller
kleskrokene, ettersom de kan falle av
og treffe en passasjer hvis en
gardinkollisjonspute utløses, noe som
kan føre til alvorlig skade eller
dødsfall.
ADVARSEL
Kleskrok
*Noen modeller.

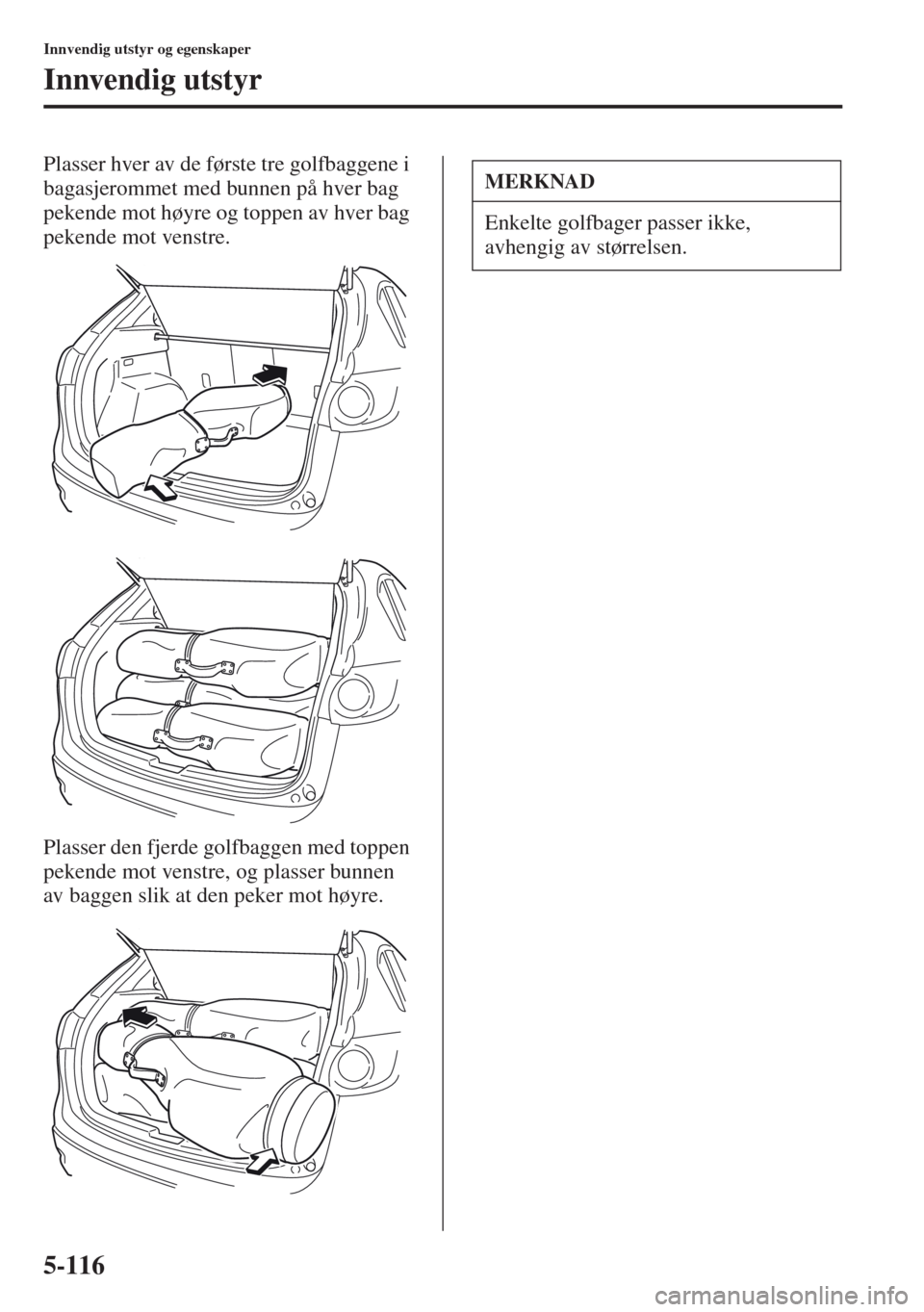

5-116
Innvendig utstyr og egenskaper
Innvendig utstyr
Plasser hver av de første tre golfbaggene i
bagasjerommet med bunnen på hver bag
pekende mot høyre og toppen av hver bag
pekende mot venstre.
Plasser den fjerde golfbaggen med toppen
pekende mot venstre, og plasser bunnen
av baggen slik at den peker mot høyre.MERKNAD
Enkelte golfbager passer ikke,
avhengig av størrelsen.

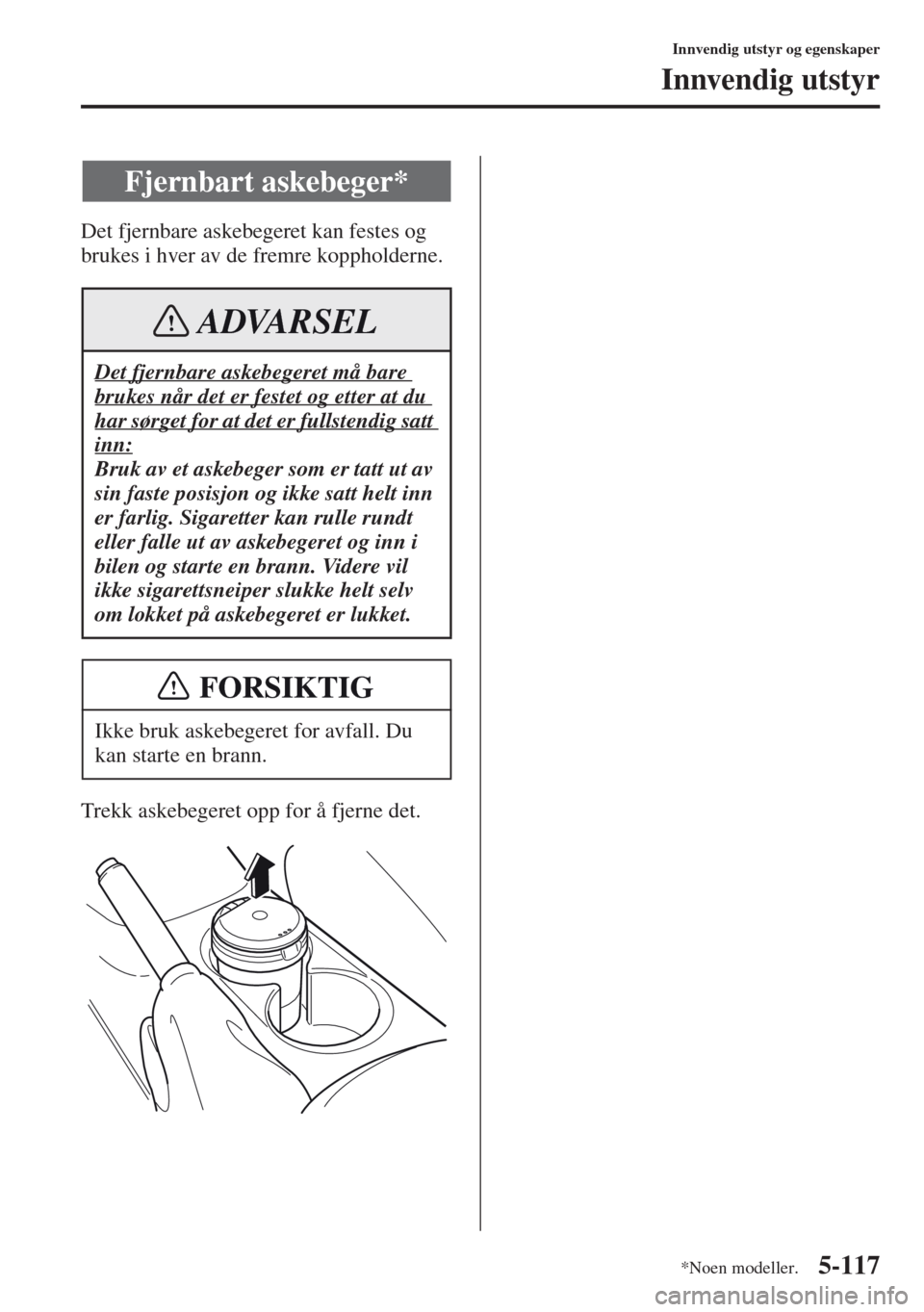

5-117
Innvendig utstyr og egenskaper
Innvendig utstyr
Det fjernbare askebegeret kan festes og
brukes i hver av de fremre koppholderne.
Trekk askebegeret opp for å fjerne det.
Fjernbart askebeger*
Det fjernbare askebegeret må bare
brukes når det er festet og etter at du
har sørget for at det er fullstendig satt
inn:
Bruk av et askebeger som er tatt ut av
sin faste posisjon og ikke satt helt inn
er farlig. Sigaretter kan rulle rundt
eller falle ut av askebegeret og inn i
bilen og starte en brann. Videre vil
ikke sigarettsneiper slukke helt selv
om lokket på askebegeret er lukket.
Ikke bruk askebegeret for avfall. Du
kan starte en brann.
ADVARSEL
FORSIKTIG
*Noen modeller.

5-118

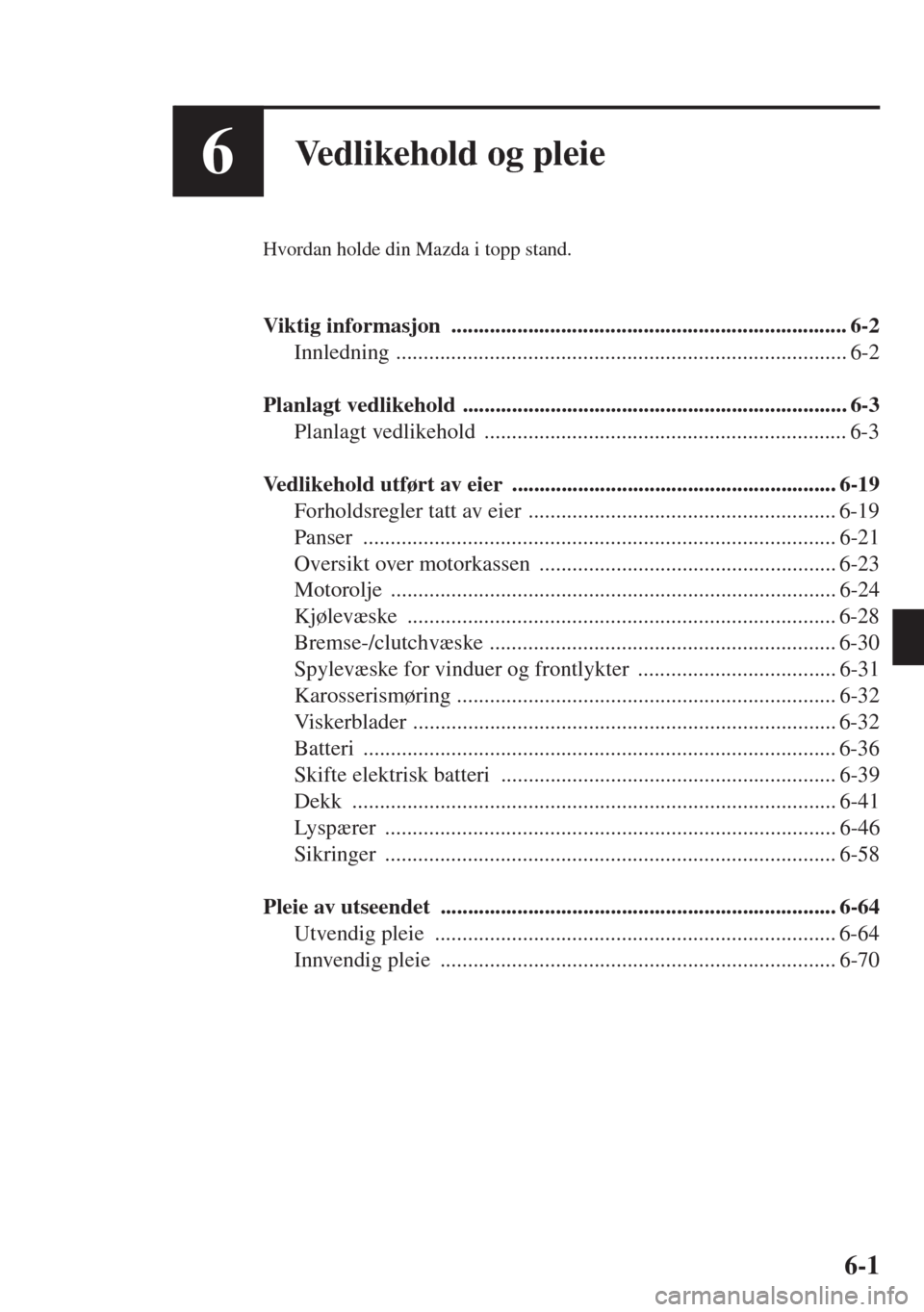

6-1
6Vedlikehold og pleie
Hvordan holde din Mazda i topp stand.
Viktig informasjon ........................................................................ 6-2
Innledning .................................................................................. 6-2
Planlagt vedlikehold ...................................................................... 6-3
Planlagt vedlikehold .................................................................. 6-3
Vedlikehold utført av eier ........................................................... 6-19
Forholdsregler tatt av eier ........................................................ 6-19
Panser ...................................................................................... 6-21
Oversikt over motorkassen ...................................................... 6-23
Motorolje ................................................................................. 6-24
Kjølevæske .............................................................................. 6-28
Bremse-/clutchvæske ............................................................... 6-30
Spylevæske for vinduer og frontlykter .................................... 6-31
Karosserismøring ..................................................................... 6-32
Viskerblader ............................................................................. 6-32
Batteri ...................................................................................... 6-36
Skifte elektrisk batteri ............................................................. 6-39
Dekk ........................................................................................ 6-41
Lyspærer .................................................................................. 6-46
Sikringer .................................................................................. 6-58
Pleie av utseendet ........................................................................ 6-64
Utvendig pleie ......................................................................... 6-64
Innvendig pleie ........................................................................ 6-70

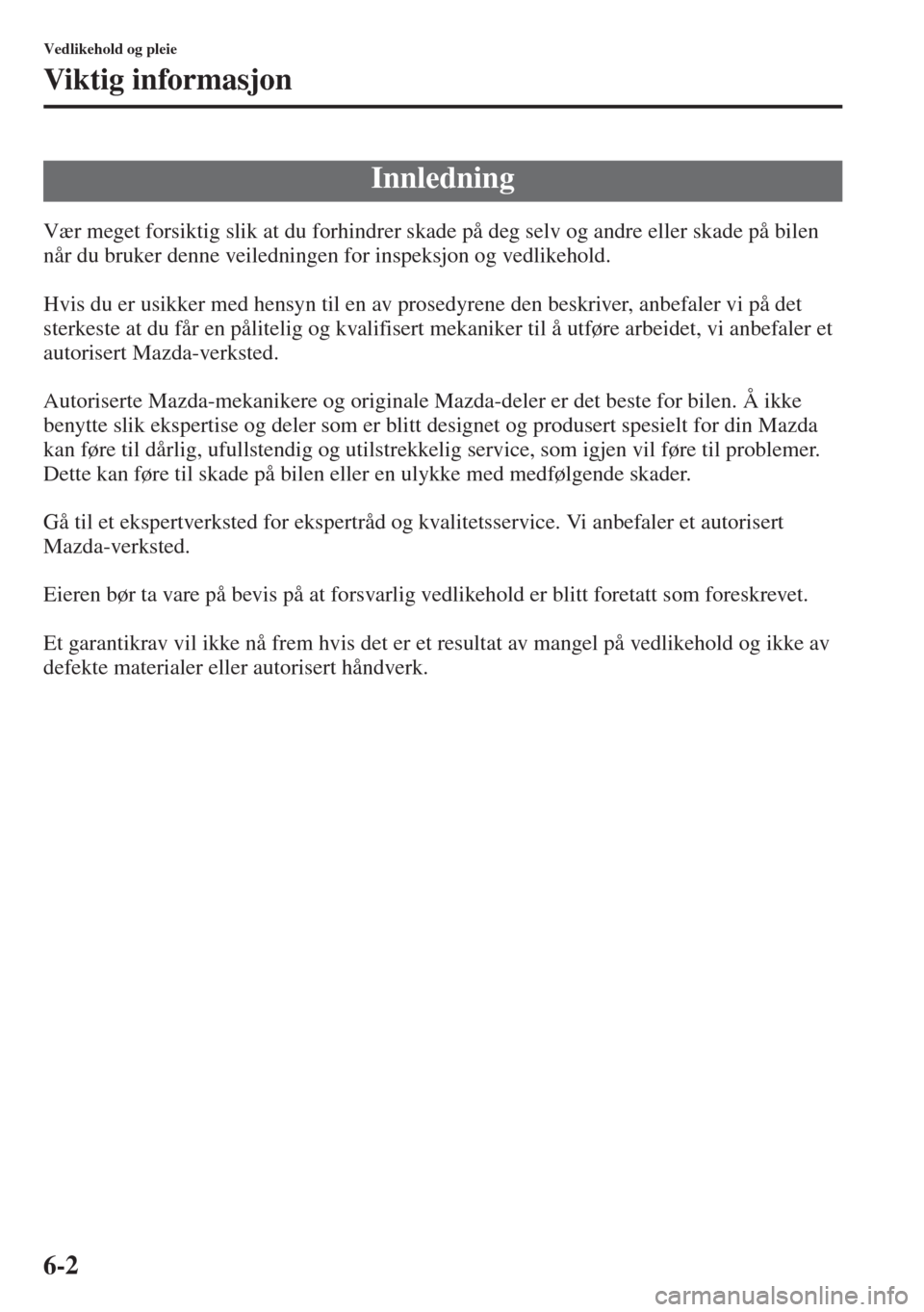

6-2
Vedlikehold og pleie
Viktig informasjon
Vær meget forsiktig slik at du forhindrer skade på deg selv og andre eller skade på bilen
når du bruker denne veiledningen for inspeksjon og vedlikehold.
Hvis du er usikker med hensyn til en av prosedyrene den beskriver, anbefaler vi på det
sterkeste at du får en pålitelig og kvalifisert mekaniker til å utføre arbeidet, vi anbefaler et
autorisert Mazda-verksted.
Autoriserte Mazda-mekanikere og originale Mazda-deler er det beste for bilen. Å ikke
benytte slik ekspertise og deler som er blitt designet og produsert spesielt for din Mazda
kan føre til dårlig, ufullstendig og utilstrekkelig service, som igjen vil føre til problemer.
Dette kan føre til skade på bilen eller en ulykke med medfølgende skader.
Gå til et ekspertverksted for ekspertråd og kvalitetsservice. Vi anbefaler et autorisert
Mazda-verksted.
Eieren bør ta vare på bevis på at forsvarlig vedlikehold er blitt foretatt som foreskrevet.
Et garantikrav vil ikke nå frem hvis det er et resultat av mangel på vedlikehold og ikke av
defekte materialer eller autorisert håndverk.
Innledning

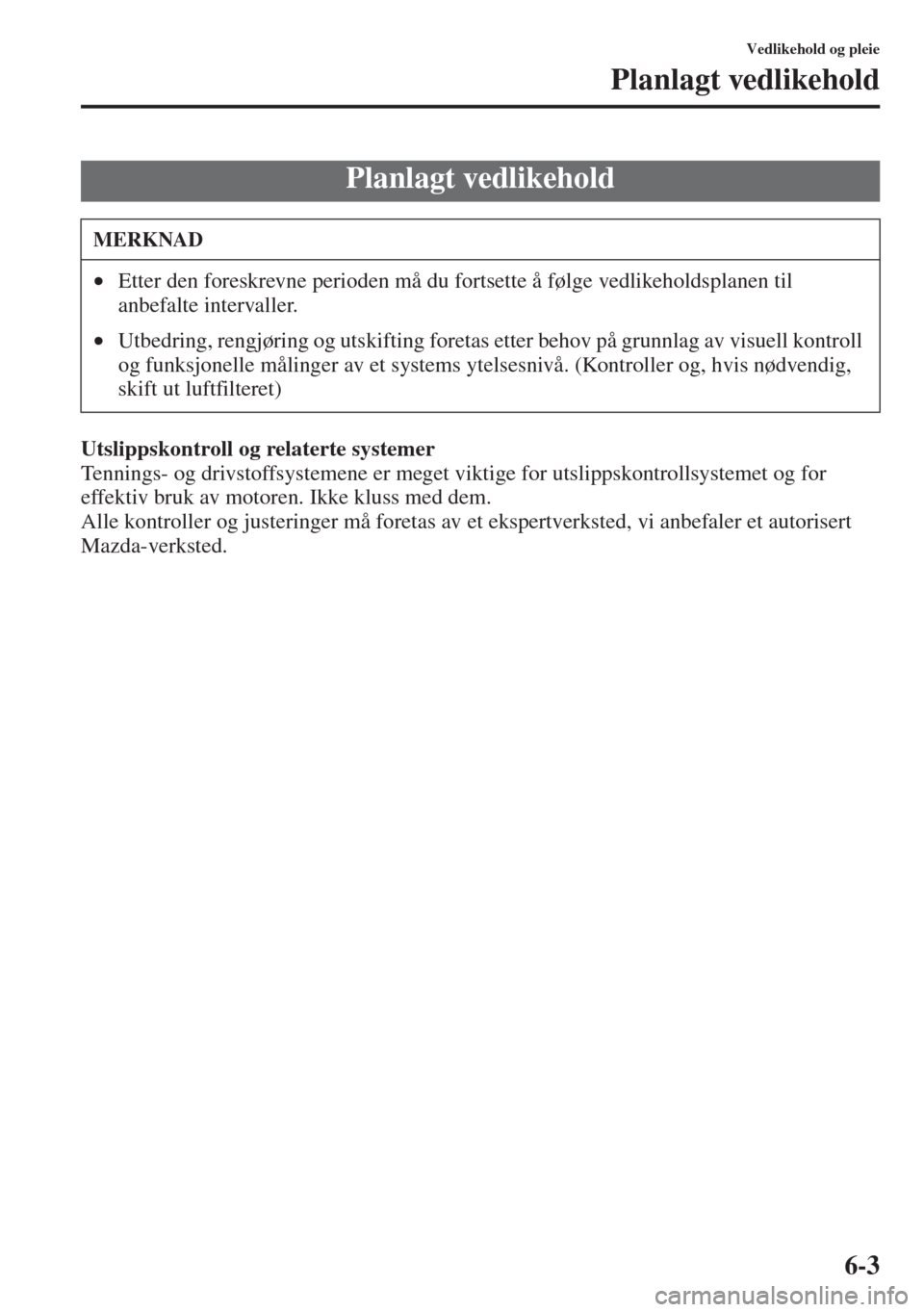

6-3
Vedlikehold og pleie
Planlagt vedlikehold
Utslippskontroll og relaterte systemer
Tennings- og drivstoffsystemene er meget viktige for utslippskontrollsystemet og for
effektiv bruk av motoren. Ikke kluss med dem.
Alle kontroller og justeringer må foretas av et ekspertverksted, vi anbefaler et autorisert
Mazda-verksted.
Planlagt vedlikehold
MERKNAD
•Etter den foreskrevne perioden må du fortsette å følge vedlikeholdsplanen til
anbefalte intervaller.
•Utbedring, rengjøring og utskifting foretas etter behov på grunnlag av visuell kontroll
og funksjonelle målinger av et systems ytelsesnivå. (Kontroller og, hvis nødvendig,
skift ut luftfilteret)

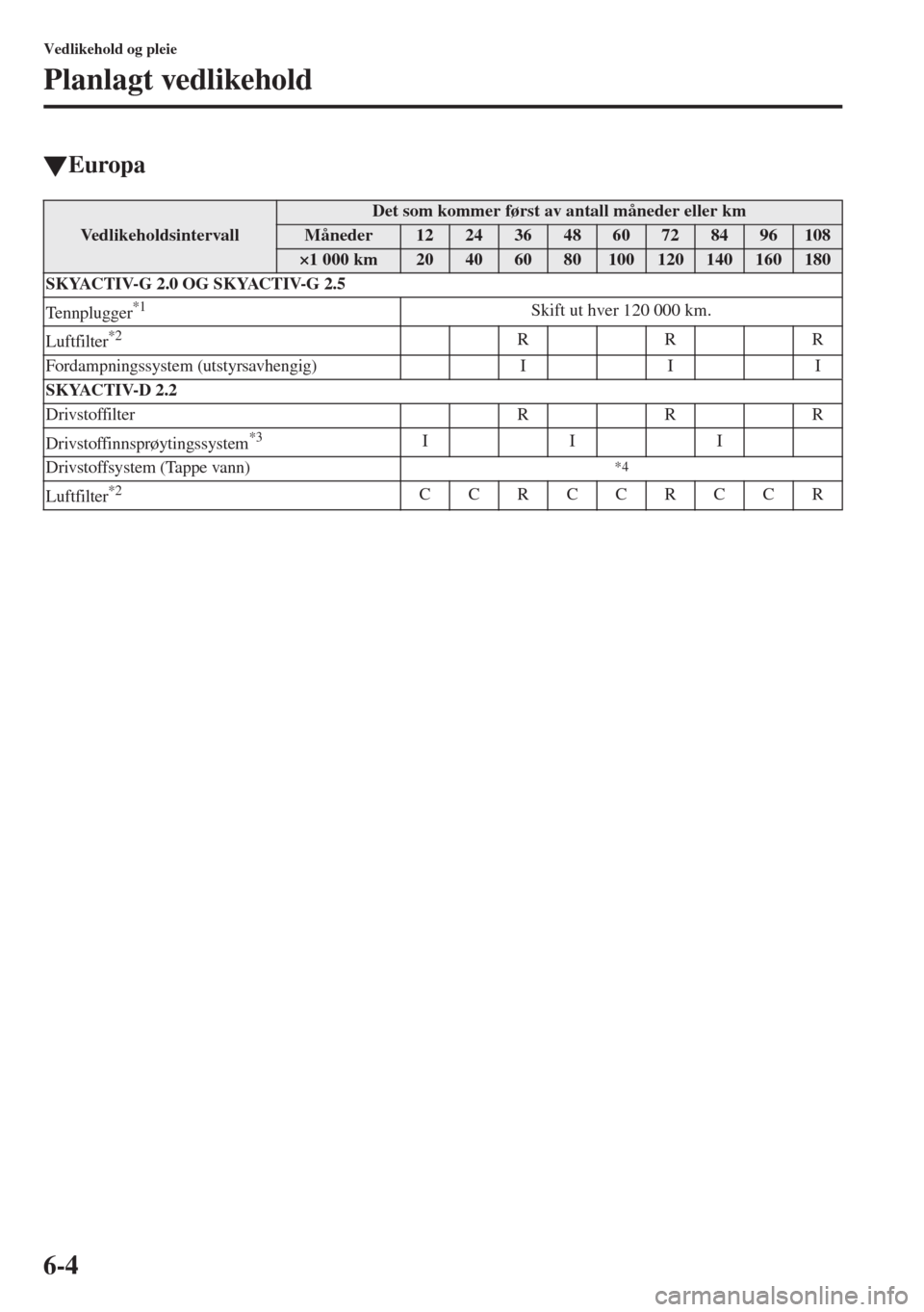

6-4
Vedlikehold og pleie
Planlagt vedlikehold
tEuropa
Vedlikeholdsintervall
Det som kommer f

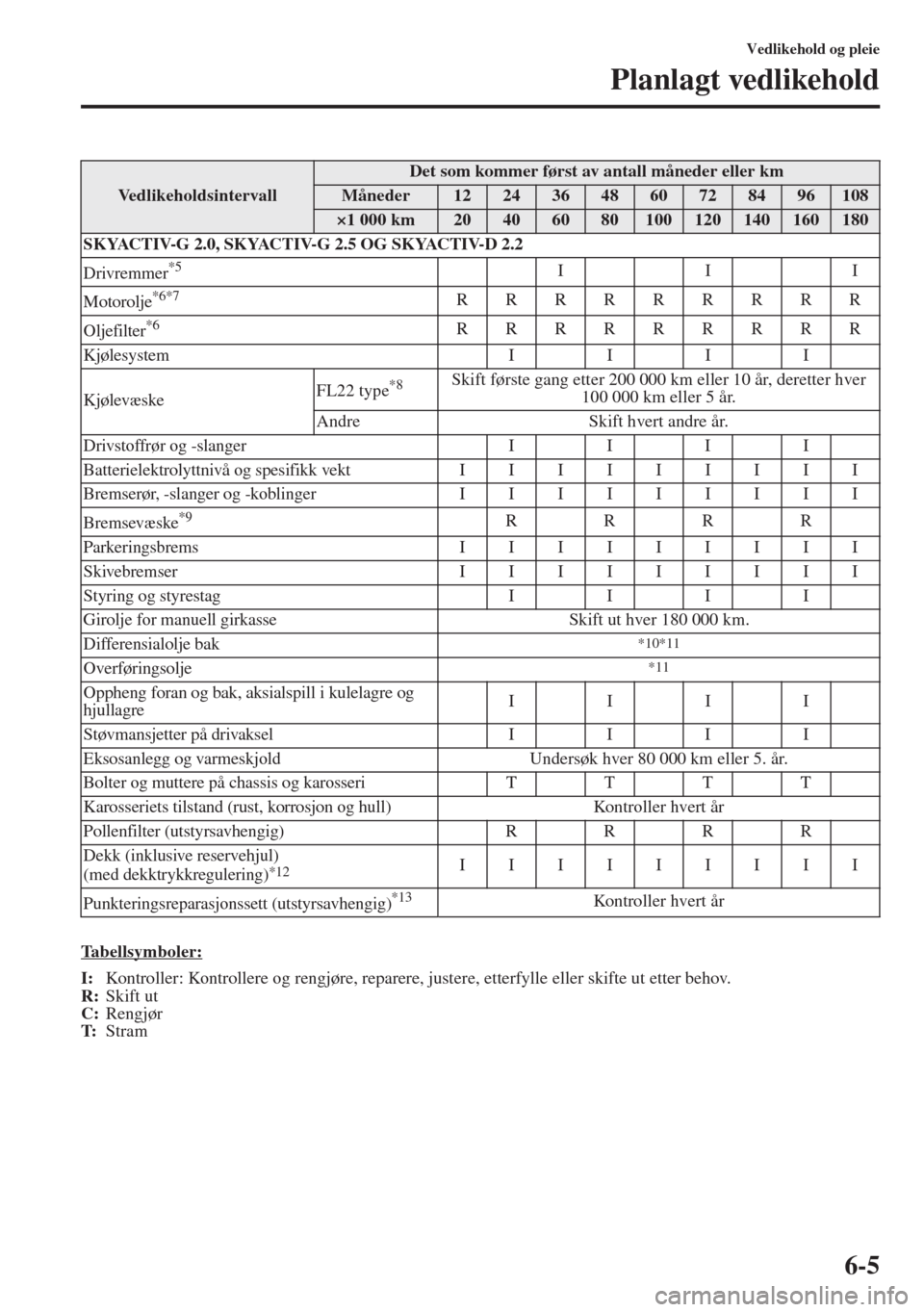

6-5
Vedlikehold og pleie
Planlagt vedlikehold
Tabellsymboler:
I:Kontroller: Kontrollere og rengjøre, reparere, justere, etterfylle eller skifte ut etter behov.
R:Skift ut
C:Rengjør
T:Stram
Vedlikeholdsintervall
Det som kommer først av antall måneder eller km
Måneder1224364860728496108
×1 000 km20406080100120140160180
SKYACTIV-G 2.0, SKYACTIV-G 2.5 OG SKYACTIV-D 2.2
Drivremmer
*5III
Motorolje
*6*7RRRRRRRRR
Oljefilter
*6RRRRRRRRR
Kjølesystem I I I I
KjølevæskeFL22 type
*8Skift første gang etter 200 000 km eller 10 år, deretter hver
100 000 km eller 5 år.
Andre Skift hvert andre år.
Drivstoffrør og -slanger I I I I
Batterielektrolyttnivå og spesifikk vektIIIIIIIII
Bremserør, -slanger og -koblingerIIIIIIIII
Bremsevæske
*9RRRR
Parkeringsbrems IIIIIIIII
Skivebremser IIIIIIIII
Styring og styrestag I I I I
Girolje for manuell girkasse Skift ut hver 180 000 km.
Differensialolje bak
*10*11
Overføringsolje*11
Oppheng foran og bak, aksialspill i kulelagre og
hjullagreIIII
Støvmansjetter på drivaksel I I I I
Eksosanlegg og varmeskjold Undersøk hver 80 000 km eller 5. år.
Bolter og muttere på chassis og karosseri T T T T
Karosseriets tilstand (rust, korrosjon og hull) Kontroller hvert år
Pollenfilter (utstyrsavhengig) R R R R
Dekk (inklusive reservehjul)
(med dekktrykkregulering)
*12IIIIIIIII
Punkteringsreparasjonssett (utstyrsavhengig)
*13Kontroller hvert år
