MAZDA MODEL CX-5 2013 Brukerhåndbok (in Norwegian)

6-56
Vedlikehold og pleie
Vedlikehold utført av eier

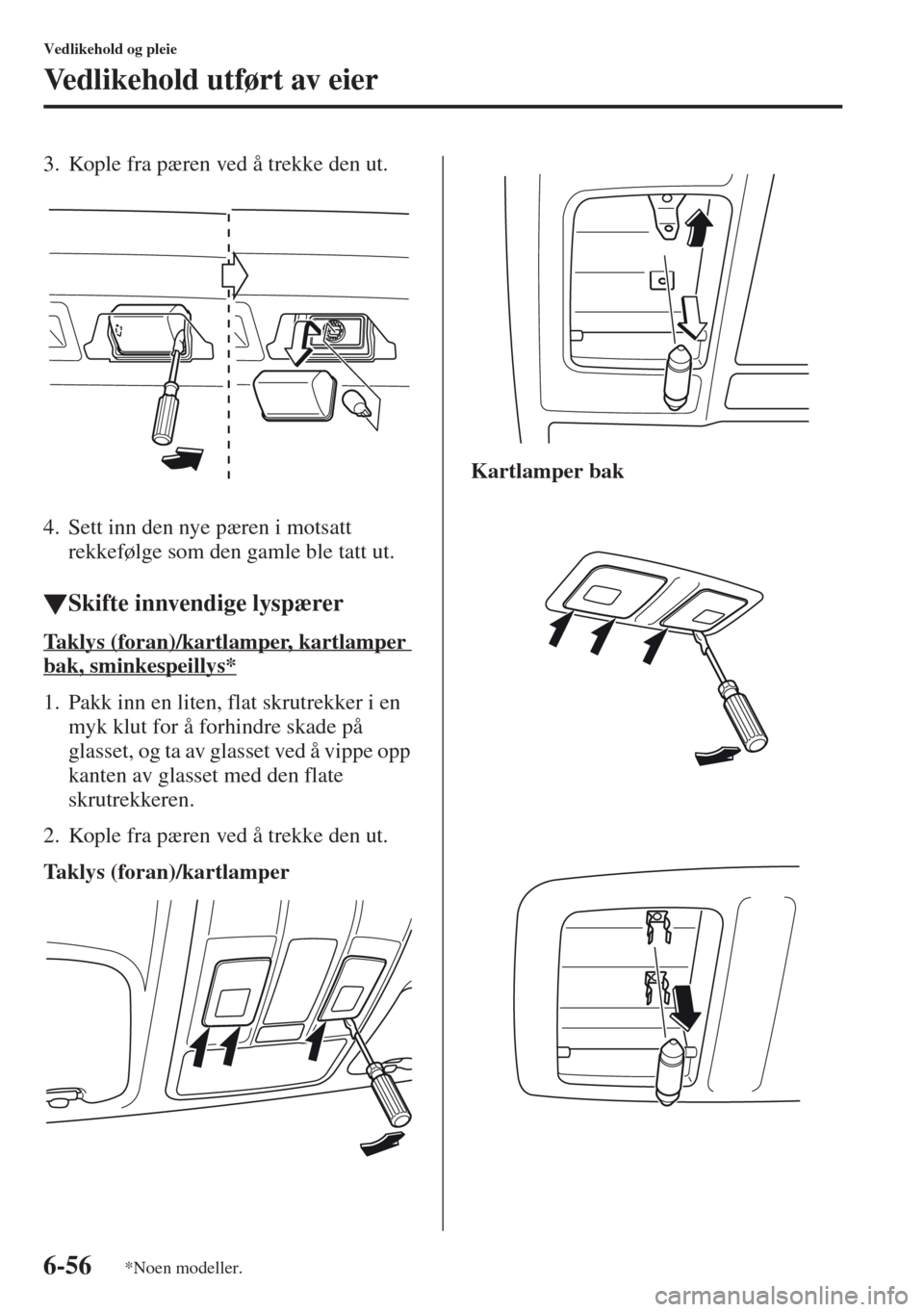

3. Kople fra pæren ved å trekke den ut.
4. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
tSkifte innvendige lyspærer
Taklys (foran)/kartlamper, kartlamper
bak, sminkespeillys*
1. Pakk inn en liten, flat skrutrekker i en
myk klut for å forhindre skade på
glasset, og ta av glasset ved å vippe opp
kanten av glasset med den flate
skrutrekkeren.
2. Kople fra pæren ved å trekke den ut.
Taklys (foran)/kartlamperKartlamper bak
*Noen modeller.

6-57
Vedlikehold og pleie
Vedlikehold utført av eier

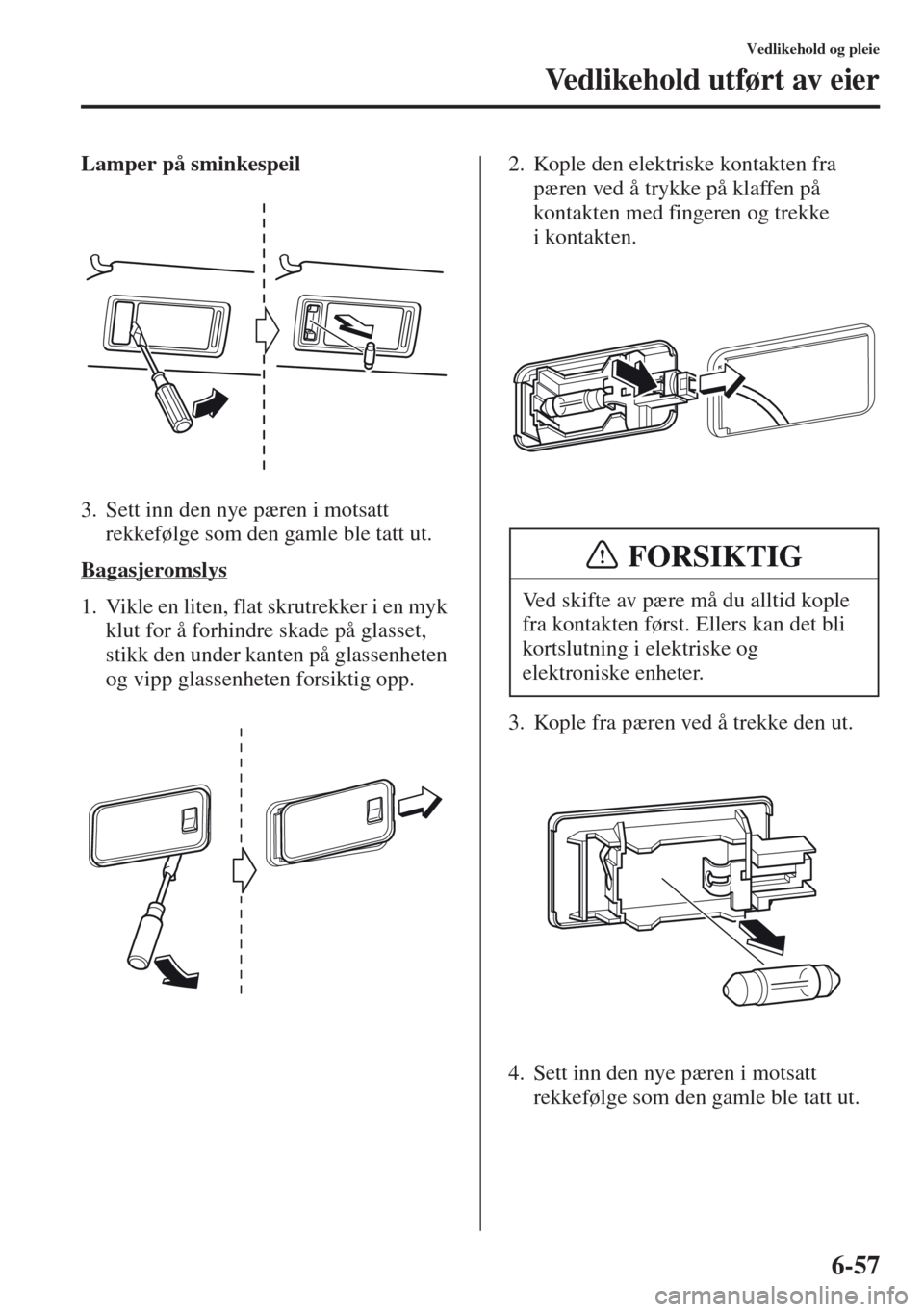

Lamper på sminkespeil
3. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Bagasjeromslys
1. Vikle en liten, flat skrutrekker i en myk
klut for å forhindre skade på glasset,
stikk den under kanten på glassenheten
og vipp glassenheten forsiktig opp.2. Kople den elektriske kontakten fra
pæren ved å trykke på klaffen på
kontakten med fingeren og trekke
i kontakten.
3. Kople fra pæren ved å trekke den ut.
4. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.Ved skifte av pære må du alltid kople
fra kontakten først. Ellers kan det bli
kortslutning i elektriske og
elektroniske enheter.
FORSIKTIG

6-58
Vedlikehold og pleie
Vedlikehold utført av eier

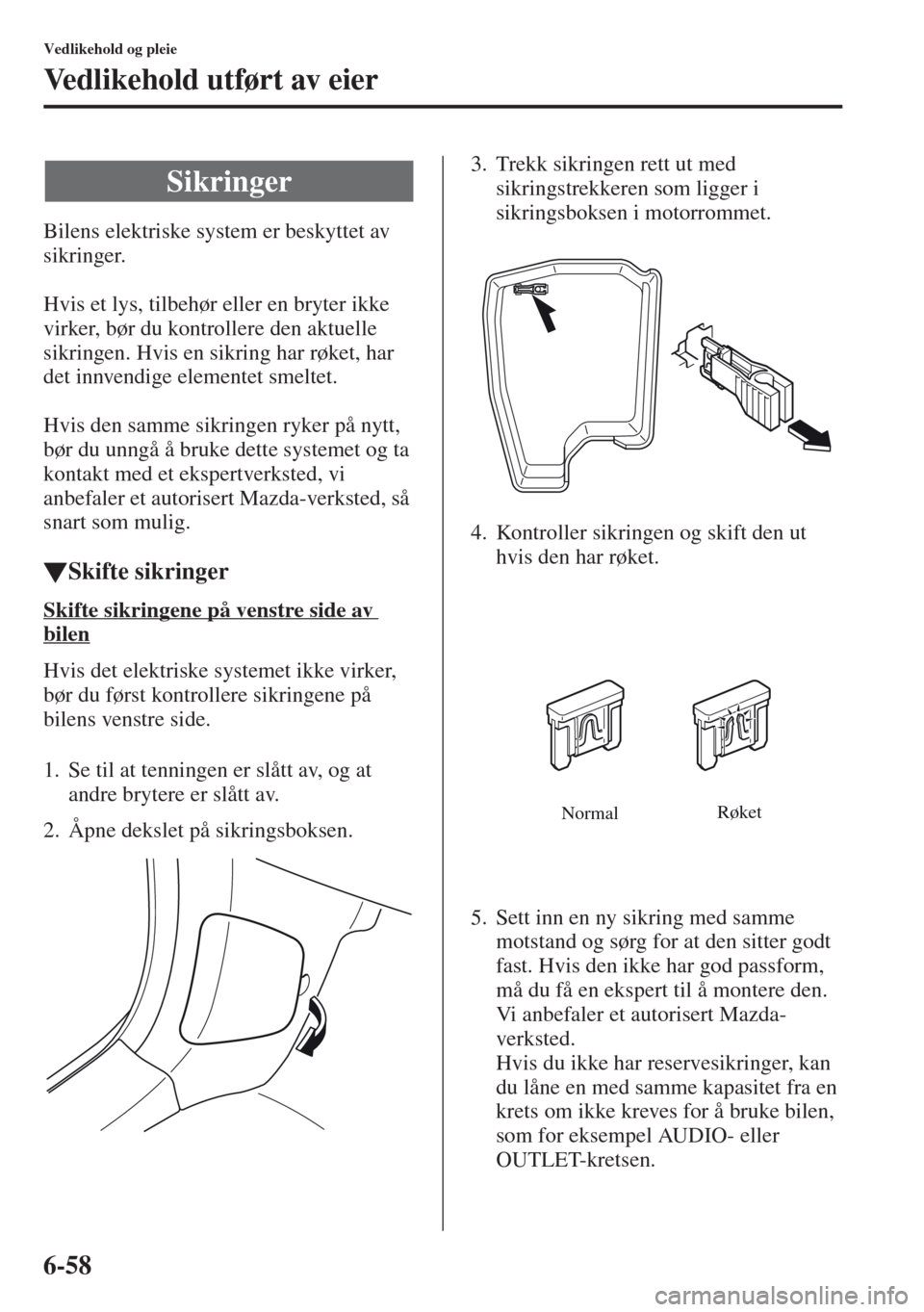

Bilens elektriske system er beskyttet av
sikringer.
Hvis et lys, tilbehør eller en bryter ikke
virker, bør du kontrollere den aktuelle
sikringen. Hvis en sikring har røket, har
det innvendige elementet smeltet.
Hvis den samme sikringen ryker på nytt,
bør du unngå å bruke dette systemet og ta
kontakt med et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted, så
snart som mulig.
tSkifte sikringer
Skifte sikringene på venstre side av
bilen
Hvis det elektriske systemet ikke virker,
bør du først kontrollere sikringene på
bilens venstre side.
1. Se til at tenningen er slått av, og at
andre brytere er slått av.
2. Åpne dekslet på sikringsboksen.3. Trekk sikringen rett ut med
sikringstrekkeren som ligger i
sikringsboksen i motorrommet.
4. Kontroller sikringen og skift den ut
hvis den har røket.
5. Sett inn en ny sikring med samme
motstand og sørg for at den sitter godt
fast. Hvis den ikke har god passform,
må du få en ekspert til å montere den.
Vi anbefaler et autorisert Mazda-
verksted.
Hvis du ikke har reservesikringer, kan
du låne en med samme kapasitet fra en
krets om ikke kreves for å bruke bilen,
som for eksempel AUDIO- eller
OUTLET-kretsen.
Sikringer
NormalRøket

6-59
Vedlikehold og pleie
Vedlikehold utført av eier

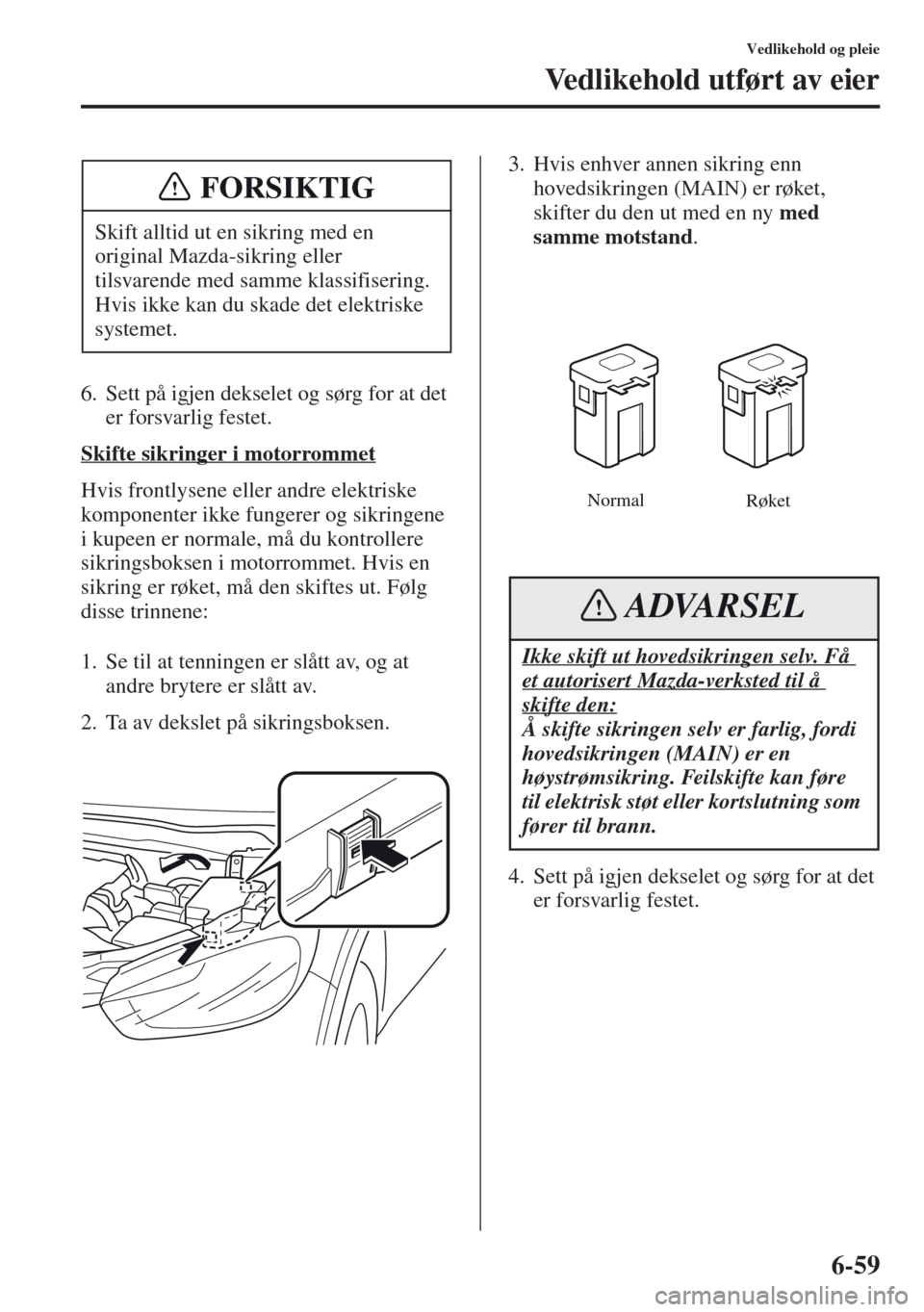

6. Sett på igjen dekselet og sørg for at det
er forsvarlig festet.
Skifte sikringer i motorrommet
Hvis frontlysene eller andre elektriske
komponenter ikke fungerer og sikringene
i kupeen er normale, må du kontrollere
sikringsboksen i motorrommet. Hvis en
sikring er røket, må den skiftes ut. Følg
disse trinnene:
1. Se til at tenningen er slått av, og at
andre brytere er slått av.
2. Ta av dekslet på sikringsboksen.3. Hvis enhver annen sikring enn
hovedsikringen (MAIN) er røket,
skifter du den ut med en ny med
samme motstand.
4. Sett på igjen dekselet og sørg for at det
er forsvarlig festet. Skift alltid ut en sikring med en
original Mazda-sikring eller
tilsvarende med samme klassifisering.
Hvis ikke kan du skade det elektriske
systemet.
FORSIKTIG
Ikke skift ut hovedsikringen selv. Få
et autorisert Mazda-verksted til å
skifte den:
Å skifte sikringen selv er farlig, fordi
hovedsikringen (MAIN) er en
høystrømsikring. Feilskifte kan føre
til elektrisk støt eller kortslutning som
fører til brann.
Normal
Røket
ADVARSEL

6-60
Vedlikehold og pleie
Vedlikehold utført av eier
tBeskrivelse av sikringsboksen
Sikringsboks (motorrom)
BESKRIVELSESIKRINGENS
KAPASITETBESKYTTET KOMPONENT
1 ADD FAN GE 30 A Kjølevifte*
2 IG2 30 A For beskyttelse av forskjellige kretser
3 INJECTOR 30 A Motorens kontrollsystem*
4 FAN DE 40 A Kjølevifte*
5 P.WINDOW1 30 A Elektriske vinduer*
6— — —
7 ADD FAN DE 40 A Kjølevifte*
8 EVVT 20 A Motorens kontrollsystem*
9 DEFOG 40 A Varmetråder i bakruten
10 DCDC DE 40 A For beskyttelse av forskjellige kretser*
11 FAN GE 30 A Kjølevifte*
12 — — —
13 — — —
14 — — —
15 ENG.MAIN 40 A Motorens kontrollsystem
16 ABS/DSC M 50 A ABS, dynamisk stabilitetskontroll
17 50 A For beskyttelse av forskjellige kretser*
*Noen modeller.

6-61
Vedlikehold og pleie
Vedlikehold utført av eier
*1 Med xenonfusjons-frontlykter
*2 Med halogen-frontlykter
BESKRIVELSESIKRINGENS
KAPASITETBESKYTTET KOMPONENT
18 WIPER 20 A Vindusvisker og -spyler for frontrute
19 HEATER 40 A Klimaanlegg
20 DCDC REG 30 A For beskyttelse av forskjellige kretser*
21 ENGINE.IG1 7,5 A Motorens kontrollsystem
22 C/U IG1 15 A For beskyttelse av forskjellige kretser
23 H/L LOW L 15 A
Frontlys (venstre)
*1, frontlys nærlys (venstre)*2
24 H/L LOW R 15 A
Frontlys nærlys (høyre)*2
25 ENGINE3 15 A Motorens kontrollsystem
26 ENGINE2 15 A Motorens kontrollsystem
27 ENGINE1 15 A Motorens kontrollsystem
28 AT 15 A Kontrollsystem for gir-/drivakselsystem
29 H/CLEAN 20 A Frontlyktspyler*
30 A/C 7,5 A Klimaanlegg
31 AT PUMP 15 A Kontrollsystem for gir-/drivakselsystem*
32 STOP 10 A Bremselys, tåkelys bak*
33 R.WIPER 15 A Vindusvisker bak
34 H/L HI 20 A
Fjernlys
*2
35 HID R 15 A
Frontlys (høyre)*1
36 FOG 15 A Tåkelys foran*
37 7,5 A Motorens kontrollsystem
38 AUDIO2 7,5 A Stereoanlegg
39 GLOW SIG 5 A Motorens kontrollsystem*
40 METER2 7,5 A Instrumentpanel*
41 METER1 10 A Instrumentpanel
42 SRS1 7,5 A Kollisjonspute
43 BOSE 25 A
Modeller som er utstyrt med Bose
® Sound System*
44 AUDIO1 15 A Stereoanlegg
45 ABS/DSC S 30 A ABS, dynamisk stabilitetskontroll
46 FUEL PUMP 15 A Drivstoffsystem*
47 FUEL WARM 25 A Drivstoffvarmer*
48 TAIL 15 A Baklys, markeringslys, skiltlys
49 — — —
50 HAZARD 25 A Nødblinklys, blinklys
51 DRL 15 A —
52 R.OUTLET2 15 A Stikkontakter for tilbehør
53 HORN 15 A Horn
54 ROOM 15 A Taklys
*Noen modeller.

6-62
Vedlikehold og pleie
Vedlikehold utført av eier
Sikringsboks (venstre side)
BESKRIVELSESIKRINGENS
KAPASITETBESKYTTET KOMPONENT
1 P.SEAT D 30 A Elektrisk seteregulering*
2 P.WINDOW3 30 A Elektriske vinduer*
3 R.OUTLET3 15 A —
4 P.WINDOW2 25 A Elektriske vinduer
5 SRS2/ESCL 15 A Elektronisk rattlås
6 D.LOCK 25 A Elektriske dørlåser
7 SEAT WARM 20 A Setevarmer*
8 SOLTAK 10 A Soltak*
9 F.OUTLET 15 A Stikkontakter for tilbehør*
10 MIRROR 7,5 A Elektrisk speil
11 R.OUTLET1 15 A Stikkontakter for tilbehør
12 — — —
13 — — —
14 — — —
15 — — —
16 — — —
17 M.DEF 7,5 A Speildefroster*
18 — — —
19 — — —
*Noen modeller.

6-63
Vedlikehold og pleie
Vedlikehold utført av eier
BESKRIVELSESIKRINGENS
KAPASITETBESKYTTET KOMPONENT
20 AT IND 7,5 A Girskiftindikator, automatgir*
21 P.SEAT P 30 A —
*Noen modeller.

6-64
Vedlikehold og pleie
Pleie av utseendet

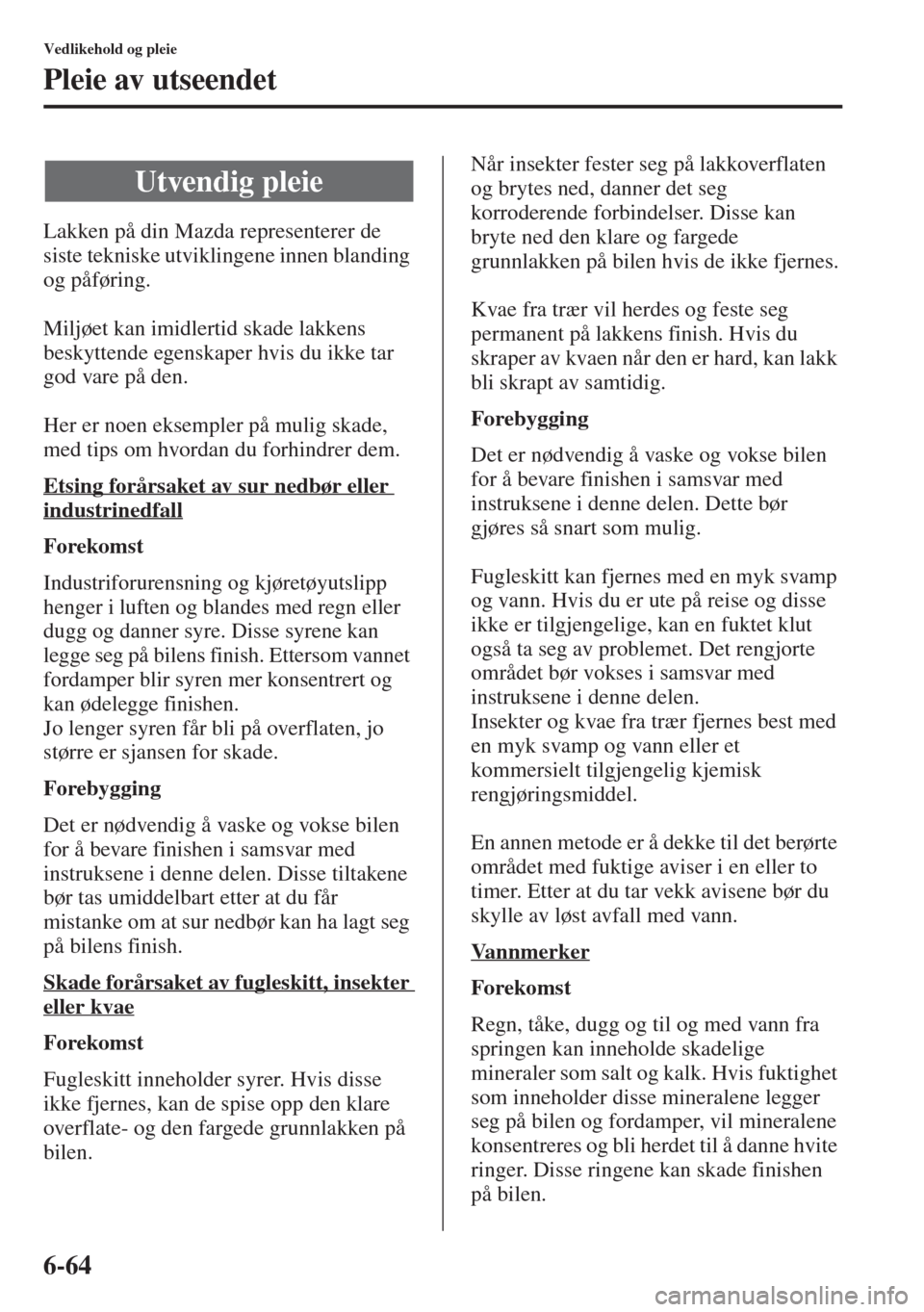

Lakken på din Mazda representerer de
siste tekniske utviklingene innen blanding
og påføring.
Miljøet kan imidlertid skade lakkens
beskyttende egenskaper hvis du ikke tar
god vare på den.
Her er noen eksempler på mulig skade,
med tips om hvordan du forhindrer dem.
Etsing forårsaket av sur nedbør eller
industrinedfall
Forekomst
Industriforurensning og kjøretøyutslipp
henger i luften og blandes med regn eller
dugg og danner syre. Disse syrene kan
legge seg på bilens finish. Ettersom vannet
fordamper blir syren mer konsentrert og
kan ødelegge finishen.
Jo lenger syren får bli på overflaten, jo
større er sjansen for skade.
Forebygging
Det er nødvendig å vaske og vokse bilen
for å bevare finishen i samsvar med
instruksene i denne delen. Disse tiltakene
bør tas umiddelbart etter at du får
mistanke om at sur nedbør kan ha lagt seg
på bilens finish.
Skade forårsaket av fugleskitt, insekter
eller kvae
Forekomst
Fugleskitt inneholder syrer. Hvis disse
ikke fjernes, kan de spise opp den klare
overflate- og den fargede grunnlakken på
bilen.Når insekter fester seg på lakkoverflaten
og brytes ned, danner det seg
korroderende forbindelser. Disse kan
bryte ned den klare og fargede
grunnlakken på bilen hvis de ikke fjernes.
Kvae fra trær vil herdes og feste seg
permanent på lakkens finish. Hvis du
skraper av kvaen når den er hard, kan lakk
bli skrapt av samtidig.
Forebygging
Det er nødvendig å vaske og vokse bilen
for å bevare finishen i samsvar med
instruksene i denne delen. Dette bør
gjøres så snart som mulig.
Fugleskitt kan fjernes med en myk svamp
og vann. Hvis du er ute på reise og disse
ikke er tilgjengelige, kan en fuktet klut
også ta seg av problemet. Det rengjorte
området bør vokses i samsvar med
instruksene i denne delen.
Insekter og kvae fra trær fjernes best med
en myk svamp og vann eller et
kommersielt tilgjengelig kjemisk
rengjøring
smiddel.
En annen metode er å dekke til det berørte
området med fuktige aviser i en eller to
timer. Etter at du tar vekk avisene bør du
skylle av løst avfall med vann.
Vannmerker
Forekomst
Regn, tåke, dugg og til og med vann fra
springen kan inneholde skadelige
mineraler som salt og kalk. Hvis fuktighet
som inneholder disse mineralene legger
seg på bilen og fordamper, vil mineralene
konsentreres og bli herdet til å danne hvite
ringer. Disse ringene kan skade finishen
på bilen.
Utvendig pleie

6-65
Vedlikehold og pleie
Pleie av utseendet
Forebygging
Det er nødvendig å vaske og vokse bilen
for å bevare finishen i samsvar med
instruksene i denne delen. Disse tiltakene
bør tas straks etter at du finner
vannmerker på bilens finish.
Avskalling
Forekomst
Avskalling skjer når grus kastes opp i
luften av hjulene på et annet kjøretøy og
treffer din bil.
Hvordan unngå avskalling
Å holde god avstand mellom deg og
kjøretøyet foran reduserer sjansen for å få
avskallinger på grunn av flyvende grus.
Følg alle instrukser på etiketter og
beholdere når du bruker et kjemisk
rengjøringsmiddel eller poleringsmiddel.
Les alle advarsler.
tVedlikeholde finishen
Va s k
For å beskytte finishen fra rust og
nedbrytning bør du vaske bilen grundig og
ofte, minst en gang i måneden, med
lunkent eller kaldt vann.
MERKNAD
•Avskallingssonen varierer med
bilens hastighet. Når du for
eksempel kjører i 90 km/t, er
avskallingssonen 50 m.
•Ved lavere temperaturer herdes
bilens finish. Dette øker sjansen for
avskalling.
•Avskallet lakk kan føre til at det
danner seg rust på bilen. Før dette
skjer bør du reparere skaden ved å
bruke Mazda touch-up lakk i
samsvar med instruksene i denne
delen.
Hvis du ikke reparerer det berørte
område, kan det føre til alvorlig
rustskade og dyre reparasjoner.
•Når viskerspaken står i AUTO-
stillingen og tenningen står i ON-
stilling (på), kan viskerne begynne å
bevege seg automatisk i følgende
tilfeller:
• Hvis frontruten over
regnsensoren berøres eller tørkes
med en klut.
• Hvis frontruten slås med en hånd
eller annen gjenstand utenfra
eller innenfra.
Ikke sett hender eller skrape på
frontruten når viskerspaken står på
AUTO og tenningen står på ON,
ettersom fingrene kan komme i
klem eller viskerne og
viskerbladene bli skadet når
viskerne aktiveres automatisk.
Hvis du skal rengjøre frontruten, må
du sørge for å slå viskerne helt av –
dette er spesielt viktig når du fjerner
is og snø - da det er mest sannsynlig
at motoren går.
•Ikke sprut vann inn i motorrommet.
Det kan føre til problemer med å
starte motoren, eller skade
elektriske deler.
FORSIKTIG
