OPMERKING
Als de aanduiding“FL22”op of in de
buurt van de koelsysteemdop wordt
aangegeven, FL22 type
motorkoelvloeistof gebruiken. Als
andere motorkoelvloeistof dan type
FL22 wordt gebruikt, dient de
motorkoelvloeistof eerder vernieuwd te
worden dan de voorgeschreven
vernieuwingsinterval zoals aangegeven
in het schema voor periodieke
onderhoudsbeurten (pagina 6-3).
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur
als het koelvloeistofreservoir leeg is of u
regelmatig nieuwe koelvloeistof moet
bijvullen.
Rem/koppelingsvloeistof
qControle van het niveau van de
rem/koppelingsvloeistof
WAARSCHUWING
Laat de remmen inspecteren als het
niveau van de rem/koppelingsvloeistof
laag is:
Een laag niveau van de rem/
koppelingsvloeistof is gevaarlijk.
Een laag niveau kan duiden op
slijtage van de remvoeringen of een
lekkage in het remsysteem wat
weigeren van de remmen en een
ongeluk kan veroorzaken.
Het remsysteem en de koppeling
betrekken de vloeistof van hetzelfde
reservoir.
Controleer regelmatig het vloeistofniveau
in het reservoir. Het peil dient tussen de
MAX en MIN streepjes te worden
gehouden.
Het niveau gaat naargelang het aantal
gereden kilometers toeneemt geleidelijk
omlaag. Dit is normaal en houdt verband
met de slijtage van de rem/
koppelingsvoeringen. Laat het rem/
koppelingssysteem door een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur controleren, indien het
niveau buitengewoon laag is.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-31

Model met links stuur
Model met rechts stuur
Ruitensproeier- en
koplampsproeiervloeistof
qControle van het
sproeiervloeistofniveau
WAARSCHUWING
Gebruik steeds gewoon water of
ruitensproeiervloeistof in het
reservoir:
Gebruik van radiateur-antivries in
plaats van sproeiervloeistof is
gevaarlijk. Als dit op de voorruit
gesproeid wordt, zal de voorruit
hierdoor verontreinigd worden en uw
uitzicht belemmerd worden. Dit kan
een ongeluk tot gevolg hebben.
Controleer het vloeistofniveau in het
sproeierreservoir en vul indien nodig
vloeistof bij.
L F
In orde
De bovenkant van de vlotter dient tussen
F en L te staan.
6-32
Onderhoud en verzorging
Zelf uit te voeren onderhoud

Indien er geen ruitensproeiervloeistof
voorhanden is, kan er gewoon water
worden gebruikt.
Gebruik echter in een koud klimaat een
sproeiervloeistofoplossing om bevriezing
te voorkomen.
OPMERKING
Voor de levering van sproeiervloeistof
naar de voorste en achterste
ruitensproeier wordt gebruik gemaakt
van hetzelfde reservoir.
Smering van de carrosserie
Alle bewegende punten van de carrosserie
zoals de portier-, motorkap-en
kofferdekselscharnieren en sloten moeten
gesmeerd worden telkens wanneer de
motorolie wordt ververst. Gebruik bij
koud weer een niet-bevriezend
smeermiddel op de sloten.
Let er bij het openen van de primaire
vergrendeling van de motorkap op, dat de
secundaire vergrendeling (de
“veiligheidshaak”) de motorkap belet om
vanzelf te openen.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-33

Ruitenwisserbladen
OPGELET
lHet is gebleken dat een“hot wax”
behandeling, zoals in automatische
auto-was installaties een nadelige
invloed op de reinigende werking
van de ruitenwissers heeft.
lGebruik geen benzine, petroleum,
terpentijn of andere chemische
middelen in de nabijheid van of op
de ruitenwisserbladen om
beschadiging er van te voorkomen.
lWanneer de ruitenwisserhendel in de
stand AUTO staat en het contact op
ON wordt gezet, is het mogelijk dat
de ruitenwissers in de volgende
gevallen automatisch in beweging
gezet worden:
lAls de voorruit boven de
regensensor wordt aangeraakt.
lAls de voorruit boven de
regensensor met een doek wordt
afgeveegd.
lAls met een hand of ander
voorwerp tegen de voorruit wordt
gestoten.
lAls vanuit het interieur van de
auto met een hand of ander
voorwerp tegen de regensensor
wordt gestoten.
Let er op dat uw handen of vingers
niet beklemd raken, aangezien dit
letsel kan veroorzaken of de
ruitenwissers kan beschadigen. Zorg
er bij het wassen of uitvoeren van
onderhoud aan uw Mazda voor dat
de ruitenwisserhendel in de stand
OFF staat.Verontreiniging van de voorruit of de
ruitenwisserbladen door bepaalde
substanties kan het effectief functioneren
van de ruitenwisserbladen verminderen.
Bekende vormen van verontreiniging zijn
insecten, boomhars en de“hot wax”
behandeling welke door sommige auto-
was installaties gebruikt wordt.
Indien de wisserbladen niet goed wissen,
reinig dan zowel de voorruit als de
wisserbladen met een goed
schoonmaakmiddel of een zacht
reinigingsmiddel en spoel ze grondig met
schoon water af. Herhaal deze procedure,
indien nodig.
qVernieuwen van de
ruitenwisserbladen van de voorruit
Wanneer de ruitenwissers niet meer goed
wissen, zijn de ruitenwisserbladen
waarschijnlijk versleten of ingescheurd.
Vervang ze in dat geval.
OPGELET
Probeer de ruitenwisserarm niet met de
hand te bewegen om beschadiging van
de ruitenwisserarmen of overige
onderdelen te voorkomen.
OPMERKING
Om bij het omhoog zetten van zowel de
ruitenwisserarm aan de bestuurderszijde
als die aan de passagierszijde
beschadiging van de wisserarmbladen
te voorkomen, de wisserarm aan de
bestuurderszijde eerst omhoog zetten.
Omgekeerd, bij het omlaag zetten van
de wisserarmen, de wisserarm aan de
passagierszijde het eerst omlaag zetten.
6-34
Onderhoud en verzorging
Zelf uit te voeren onderhoud

1. Zet de ruitenwisserarm omhoog.
2. Open de klem en schuif het wisserblad
in de richting van de pijl.
3. Zet het wisserblad schuin en verwijder
dit van de arm.
OPGELET
De ruitenwisserarm voorzichtig
neerlaten en niet tegen de voorruit laten
terugklappen om beschadiging van de
voorruit te voorkomen.4. Trek het wisserbladrubber naar
beneden en schuif dit uit de
wisserbladhouder.
5. Verwijder de metalen houders van
beide wisserbladrubbers en bevestig
deze aan de nieuwe wisserbladrubbers.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-35

OPGELET
lDe metalen houders niet buigen of
wegwerpen. Deze worden opnieuw
gebruikt.
lIndien de metalen houders
omgewisseld worden, is het mogelijk
dat het wisserblad minder goed wist.
Gebruik dus niet de metalen houders
van de bestuurderszijde op de
passagierzijde of omgekeerd.
lZorg er voor dat de metalen houders
zodanig in het nieuwe
wisserbladrubber geklemd worden
dat de kromming hetzelfde is als in
het oude wisserbladrubber.
6. Steek het nieuwe wisserbladrubber
voorzichtig naar binnen. Monteer het
wisserblad daarna in de omgekeerde
volgorde van het verwijderen er van.
qVernieuwen van het
ruitenwisserblad van de achterruit
Wanneer de ruitenwisser niet meer goed
wist, is het ruitenwisserblad waarschijnlijk
versleten of ingescheurd.
Vervang het in dat geval.
OPGELET
Probeer de ruitenwisser niet met de
hand te bewegen om beschadiging van
de ruitenwisserarm of overige
onderdelen te voorkomen.
1. Zet de ruitenwisserarm omhoog en
draai het ruitenwisserblad naar rechts
totdat dit ontgrendelt en verwijder
vervolgens het wisserblad.
OPGELET
Om beschadiging van de achterruit te
voorkomen, de ruitenwisser niet tegen
de achterruit laten terugklappen.
6-36
Onderhoud en verzorging
Zelf uit te voeren onderhoud

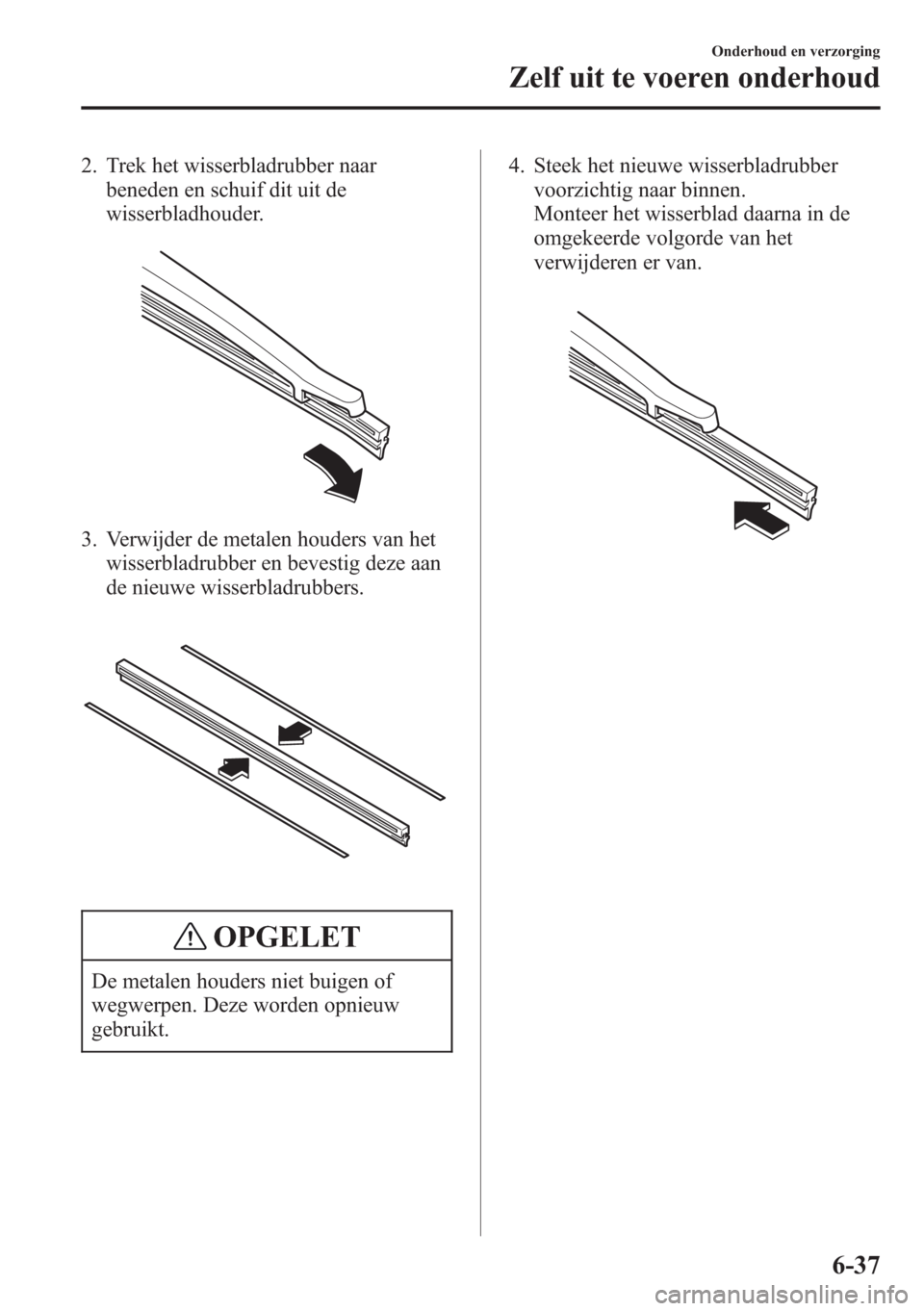

2. Trek het wisserbladrubber naar
beneden en schuif dit uit de
wisserbladhouder.
3. Verwijder de metalen houders van het
wisserbladrubber en bevestig deze aan
de nieuwe wisserbladrubbers.
OPGELET
De metalen houders niet buigen of
wegwerpen. Deze worden opnieuw
gebruikt.4. Steek het nieuwe wisserbladrubber
voorzichtig naar binnen.
Monteer het wisserblad daarna in de
omgekeerde volgorde van het
verwijderen er van.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-37

Accu
WAARSCHUWING
Lees voor een veilige en juiste behandeling de volgende voorzorgsmaatregelen
zorgvuldig alvorens de accu te gebruiken of te inspecteren:
Maak bij het werken in de buurt van de accu steeds gebruik van
oogbescherming:
Werken zonder oogbescherming is gevaarlijk. Accuvloeistof bevat ZWAVELZUUR dat
blindheid kan veroorzaken wanneer dit met uw ogen in aanraking komt. Ook kan
waterstofgas dat bij normaal gebruik van de accu wordt geproduceerd tot ontbranding
komen en de accu tot ontploffing brengen.
Draag oogbescherming en beschermende handschoenen en zorg er voor dat u
niet in aanraking komt met accuvloeistof:
Gemorste accuvloeistof is gevaarlijk.
Accuvloeistof bevat ZWAVELZUUR dat ernstig letsel kan veroorzaken, als dit in uw
ogen of op uw huid of kleding terechtkomt. Als dit gebeurt, uw ogen onmiddellijk
gedurende 15 minuten met water uitspoelen of de huid grondig wassen en medische
hulp inroepen.
Houd accu's steeds uit de buurt van kinderen:
Het laten spelen van kinderen in de buurt van accu's is gevaarlijk. Accuvloeistof kan
ernstig letsel veroorzaken wanneer dit in de ogen of op de huid terechtkomt.
6-38
Onderhoud en verzorging
Zelf uit te voeren onderhoud

WAARSCHUWING
Houd open vuur en vonken uit de buurt van open accucellen en laat bij het
werken in de buurt van een accu geen metalen gereedschap in aanraking komen met
de positieve () of negatieve () pool van de accu. Laat de positieve () pool niet in
aanraking komen met de carrosserie van de auto:
Open vuur en vonken in de buurt van open accucellen zijn gevaarlijk. Waterstofgas
dat bij normaal gebruik van de accu wordt geproduceerd kan tot ontbranding komen
en de accu tot ontploffing brengen. Een ontploffende accu kan ernstige brandwonden
en letsel veroorzaken. Houd alle open vuur zoals sigaretten en vonken uit de buurt van
open accucellen.
Houd alle open vuur, zoals sigaretten en vonken, uit de buurt van open
accucellen:
Open vuur en vonken in de buurt van open accucellen zijn gevaarlijk. Waterstofgas
dat bij normaal gebruik van de accu wordt geproduceerd kan tot ontbranding komen
en de accu tot ontploffing brengen. Een ontploffende accu kan ernstige brandwonden
en letsel veroorzaken.
OPMERKING
Alvorens onderhoud aan de batterij uit te voeren, het batterijdeksel verwijderen door aan
de lip te trekken.
Uitsteeksel
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-39

qOnderhoud van de accu
Voor het in optimale conditie houden van
uw accu:
lZorg er voor dat de accu steeds stevig
gemonteerd is.
lHoud de bovenzijde van de accu
schoon en droog.
lHoud de accupolen en de aansluitingen
schoon en stevig bevestigd en voorzie
de polen regelmatig van een laagje
vaseline of accuvet.
lEventueel gemorst elektroliet
onmiddellijk van de accu afspoelen
met een oplossing van water en soda.
lMaak de accukabels los als de auto
geruime tijd niet zal worden gebruikt
en laad de accu elke zes weken.
qInspectie van het niveau van het
accu-elektroliet
Wanneer het niveau van het accu-
elektroliet laag is, heeft dit tot gevolg dat
de accu snel uitgeput raakt.
Bovenste
niveaustreepje
Onderste
niveaustreepje
Inspecteer het niveau van het accu-
elektroliet tenminste eenmaal per week.
Indien het niveau te laag is, de doppen
verwijderen en voldoende gedistilleerd
water bijvullen om het niveau tussen het
bovenste en onderste niveaustreepje
(illustratie) te brengen.
Niet teveel bijvullen.
Controleer het soortelijk gewicht van het
elektroliet met een zuurweger, vooral
tijdens koud weer. Indien het soortelijk
gewicht te laag is, dient de accu
opgeladen te worden.
6-40
Onderhoud en verzorging
Zelf uit te voeren onderhoud
