MAZDA MODEL CX-5 2013 Handleiding (in Dutch)

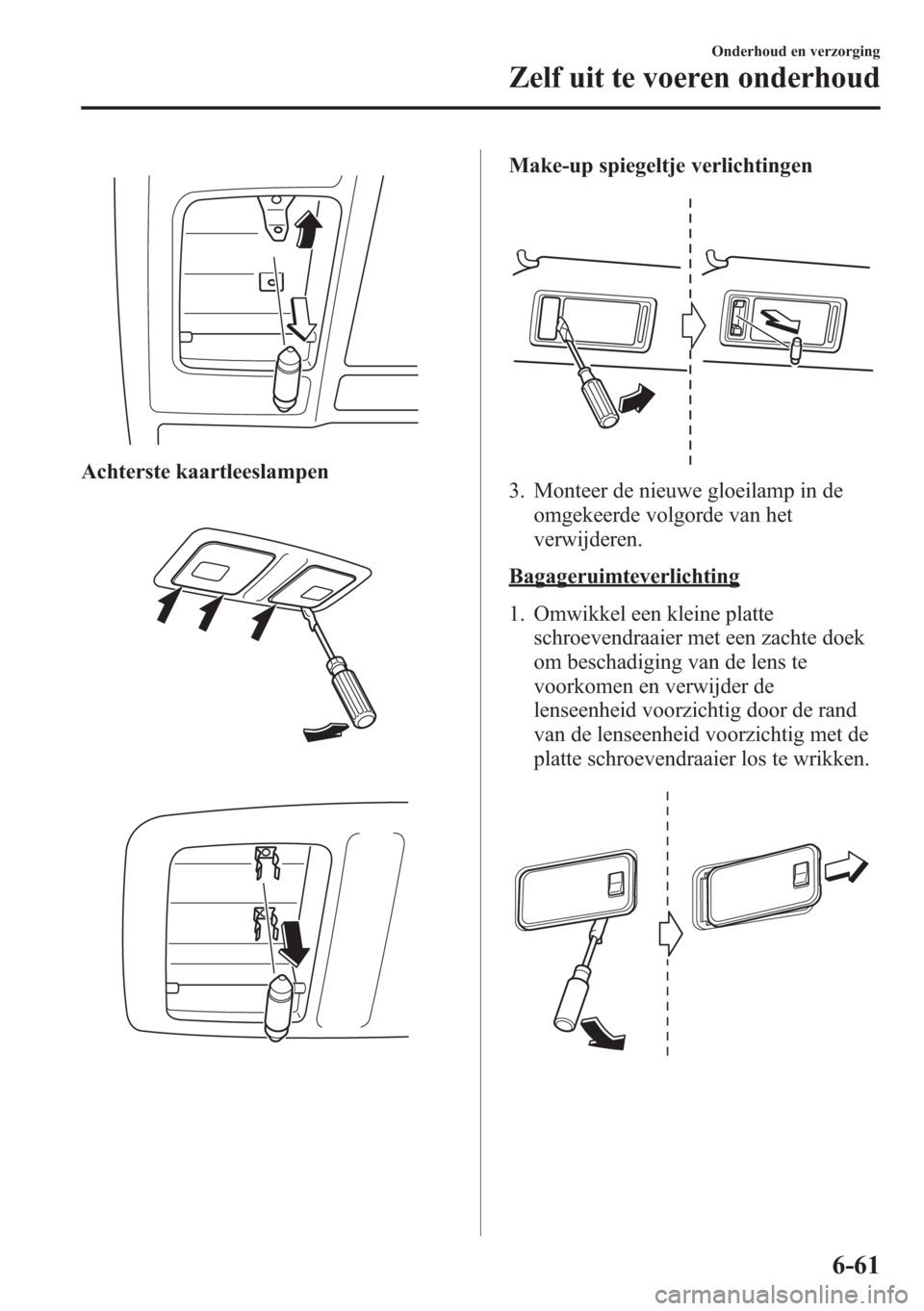

Achterste kaartleeslampen
Make-up spiegeltje verlichtingen
3. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Bagageruimteverlichting
1. Omwikkel een kleine platte
schroevendraaier met een zachte doek
om beschadiging van de lens te
voorkomen en verwijder de
lenseenheid voorzichtig door de rand
van de lenseenheid voorzichtig met de
platte schroevendraaier los te wrikken.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-61

2. Maak de elektrische stekker los van de
gloeilamp door het uitsteeksel op de
stekker met uw vinger in te drukken en
aan de stekker te trekken.
OPGELET
Bij het vervangen van de lamp, altijd
eerst de stekker losmaken. Anders kan
elektrische en elektronische apparatuur
worden kortgesloten.
3. Maak de gloeilamp los door deze naar
buiten te trekken.
4. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Zekeringen
De elektrische installatie van uw auto is
beveiligd tegen beschadiging door
overbelasting door middel van
zekeringen.
Indien een van de lampen, elektrische
accessoires of bedieningsorganen van uw
auto niet functioneert, dient u de
betreffende circuitbeveiliging te
controleren. Indien een zekering is
doorgeslagen, is de draad er binnen in
doorgesmolten.
Indien dezelfde zekering opnieuw
doorslaat, het betreffende systeem niet
langer gebruiken en onmiddellijk een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur raadplegen.
qVervangen van zekeringen
Vervangen van de zekeringen aan de
linkerzijde van de auto
Controleer eerst de zekeringen aan de
linkerzijde van de auto, indien de
elektrische installatie niet werkt.
1. Controleer of de contactschakelaar
uitgeschakeld is en dat de overige
schakelaars uit zijn.
6-62
Onderhoud en verzorging
Zelf uit te voeren onderhoud

2. Open de kap van het zekeringenpaneel.
3. Trek de zekering recht uit met behulp
van de zekeringtrekker welke
aangebracht is op het zekeringenblok
in de motorruimte.
4. Controleer de zekering en vervang
deze als deze is doorgeslagen.
NormaalDoorgeslagen
5. Druk een nieuwe zekering van
hetzelfde amperage op de plaats en
controleer of deze goed in de klemmen
vastzit. Als dit niet het geval is, de
zekering door een deskundige
reparateur laten installeren. Bij
voorkeur een officiële Mazda
reparateur.
Indien er geen reserve-zekering meer
beschikbaar is, kunt u een zekering van
dezelfde capaciteit gebruiken van een
circuit dat voor het rijden met de auto
niet essentieel is, zoals het AUDIO of
OUTLET circuit.
OPGELET
Vervang een zekering steeds door een
originele Mazda zekering of
gelijkwaardige van dezelfde capaciteit.
Anders bestaat de kans op beschadiging
van de elektrische installatie.
6. Breng de afdekking aan en controleer
dat deze stevig op zijn plaats zit.
Vervangen van de zekeringen onder de
motorkap
Controleer het zekeringenblok in de
motorruimte, indien de koplampen of
andere elektrische onderdelen niet
functioneren en de zekeringen in het
interieur in orde zijn. Indien een zekering
is doorgeslagen, dient deze te worden
vervangen. Handel in een dergelijk geval
als volgt:
1. Controleer of de contactschakelaar
uitgeschakeld is en dat de overige
schakelaars uit zijn.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-63

2. Verwijder de kap van het
zekeringenblok.
3. Indien een zekering behalve de MAIN
zekering is doorgeslagen, dient deze
vervangen te worden door een nieuwe
van hetzelfde amperage.
Normaal
Doorgeslagen
WAARSCHUWING
De hoofdzekering niet zelf vervangen.
Laat het vervangen van de zekering
over een aan officiële Mazda
reparateur:
Het zelf vervangen van de zekering is
gevaarlijk, omdat de MAIN zekering
een hoogspanningszekering is. Als de
zekering op onjuiste wijze wordt
vervangen, kan dit een elektrische
schok of kortsluiting veroorzaken en
brand teweeg brengen.
4. Breng de afdekking aan en controleer
dat deze stevig op zijn plaats zit.
6-64
Onderhoud en verzorging
Zelf uit te voeren onderhoud

qBeschrijving van het zekeringenpaneel
Zekeringenblok (Motorruimte)
BESCHRIJVINGZEKERINGCA-
PACITEITBEVEILIGD ONDERDEEL
1 ADD FAN GE 30 A Koelventilator
í
2 IG2 30 A Voor beveiliging van diverse circuits
3 INJECTOR 30 A Motorbesturingssysteemí
4 FAN DE 40 A Koelventilatorí
5 P.WINDOW1 30 A Elektrische ruitbedieningí
6―― ―
7 ADD FAN DE 40 A Koelventilatorí
8 EVVT 20 A Motorbesturingssysteemí
9 DEFOG 40 A Achterruitverwarming
10 DCDC DE 40 A Voor beveiliging van diverse circuitsí
11 FAN GE 30 A Koelventilatorí
12―― ―
13―― ―
14―― ―
15 ENG.MAIN 40 A Motorbesturingssysteem
16 ABS/DSC M 50 A ABS, regelsysteem voor dynamische stabiliteit
17
50 A Voor beveiliging van diverse circuitsí
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-65íBepaalde modellen.

BESCHRIJVINGZEKERINGCA-
PACITEITBEVEILIGD ONDERDEEL
18 WIPER 20 A Voorruitenwisser en ruitensproeier
19 HEATER 40 A Airconditioning
20 DCDC REG 30 A Voor beveiliging van diverse circuits
í
21 ENGINE.IG1 7,5 A Motorbesturingssysteem
22 C/U IG1 15 A Voor beveiliging van diverse circuits
23H/L LOW L
HID L15 A Koplamp (Links)
*1, koplamp dimlicht (Links)*2
24 H/L LOW R 15 A Koplamp (dimlicht) (Rechts)*2
25 ENGINE3 15 A Motorbesturingssysteem
26 ENGINE2 15 A Motorbesturingssysteem
27 ENGINE1 15 A Motorbesturingssysteem
28 AT 15 A Transmissiebesturingssysteem
29 H/CLEAN 20 A Koplampsproeier
í
30 A/C 7,5 A Airconditioning
31 AT PUMP 15 A Transmissiebesturingssysteemí
32 STOP 10 A Remlichten, mistlamp achterí
33 R.WIPER 15 A Achterruitenwisser
34 H/L HI 20 A Koplampen (grootlicht)*2
35 HID R 15 A Koplamp (Rechts)*1
36 FOG 15 A Mistlampen voorí
377,5 A Motorbesturingssysteem
38 AUDIO2 7,5 A Audio-installatie
39 GLOW SIG 5 A Motorbesturingssysteem
í
40 METER2 7,5 A Instrumentengroepí
41 METER1 10 A Instrumentengroep
42 SRS1 7,5 A Airbag
43 BOSE 25 A Model uitgerust met Bose
®geluidsinstallatieí
44 AUDIO1 15 A Audio-installatie
45 ABS/DSC S 30 A ABS, regelsysteem voor dynamische stabiliteit
46 FUEL PUMP 15 A Brandstofsysteem
í
47 FUEL WARM 25 A Brandstofverwarmerí
48 TAIL 15 ALampen van achterlichten, positielampen,
kentekenplaatverlichting
49―― ―
50 HAZARD 25 A Waarschuwingsknipperlichten, richtingaanwijzers
51 DRL 15 A―
52 R.OUTLET2 15 A Stekkerbussen voor accessoires
6-66
Onderhoud en verzorging
íBepaalde modellen.
Zelf uit te voeren onderhoud

BESCHRIJVINGZEKERINGCA-
PACITEITBEVEILIGD ONDERDEEL
53 HORN 15 A Claxon
54 ROOM 15 A Plafondlamp
*1 Met xenon gasontlading koplampen
*2 Met halogeen koplampen
Zekeringenblok (Linkerzijde)
BESCHRIJVINGZEKERINGCA-
PACITEITBEVEILIGD ONDERDEEL
1 P.SEAT D 30 A Elektrische zittingafstelling
í
2 P.WINDOW3 30 A Elektrische ruitbedieningí
3 R.OUTLET3 15 A―
4 P.WINDOW2 25 A Elektrische ruitbediening
5 SRS2/ESCL 15 A Elektronische stuurvergrendeling
6 D.LOCK 25 A Centrale portiervergrendeling
7 SEAT WARM 20 A Stoelverwarming
í
8 SUNROOF 10 A Schuifdakí
9 F.OUTLET 15 A Stekkerbussen voor accessoiresí
10 MIRROR 7,5 A Elektrisch bediende buitenspiegels
11 R.OUTLET1 15 A Stekkerbussen voor accessoires
12―― ―
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-67íBepaalde modellen.

BESCHRIJVINGZEKERINGCA-
PACITEITBEVEILIGD ONDERDEEL
13―― ―
14―― ―
15―― ―
16―― ―
17 M.DEF 7,5 A Spiegelverwarming
í
18―― ―
19―― ―
20 AT IND 7,5 A AT schakelstandindikator
í
21 P.SEAT P 30 A―
6-68
Onderhoud en verzorging
íBepaalde modellen.
Zelf uit te voeren onderhoud

Verzorging van de carrosserie
Bij het aanbrengen van de lak op uw
Mazda is voor wat betreft de
samenstelling en de spuitmethoden
gebruik gemaakt van de laatste technische
ontwikkelingen.
De beschermende eigenschappen van de
lak kunnen echter aangetast worden door
schadelijke stoffen in het milieu indien de
laklaag niet op de juiste wijze wordt
onderhouden.
Hier volgen enkele voorbeelden van
mogelijke beschadiging en tips hoe u dit
kunt helpen voorkomen.
Beschadiging als gevolg van zure regen
of industriële neerslag
Oorzaken
Industriële verontreiniging en auto-
uitlaatgassen die zich in de lucht bevinden
mengen zich met regen of dauw waardoor
de vorming van zuren ontstaat. Deze
zuren kunnen zich afzetten op de laklaag
van de auto. Wanneer het water verdampt,
wordt het zuur geconcentreerd en kan dit
de laklaag aantasten.
Naarmate het zuur langer op het
oppervlak achterblijft, wordt de kans op
beschadiging groter.
Remedie
Het is noodzakelijk uw auto
overeenkomstig de instructies in dit
hoofdstuk te wassen en in de was te zetten
om de laklaag in goede conditie te
houden. Deze stappen dienen
onmiddellijk genomen te worden zodra u
het vermoeden heeft dat zure regen op de
laklaag van uw auto is terecht gekomen.
Beschadiging als gevolg van
vogeluitwerpselen, insecten of
boomhars
Oorzaken
Vogeluitwerpselen bevatten zuren. Indien
deze niet worden verwijderd, kunnen deze
de glans en de kleur-coating van de
laklaag van de auto aantasten.
Wanneer insecten op de laklaag
achterblijven en tot ontbinding komen,
vormen er zich corrosie-bevorderende
substanties. Indien deze niet worden
verwijderd, kunnen deze de glans en de
kleur-coating van de laklaag van de auto
aantasten.
Boomhars verhardt en zal permanent op
de laklaag achterblijven. Indien u de hars
afkrabt nadat deze hard is geworden,
bestaat de kans dat er tegelijkertijd
eveneens delen van de laklaag verwijderd
worden.
Remedie
Het is noodzakelijk uw Mazda
overeenkomstig de instructies in dit
hoofdstuk te wassen en in de was te zetten
om de laklaag in goede conditie te
houden. Dit dient zo spoedig mogelijk
gedaan te worden.
Onderhoud en verzorging
Verzorging van het uiterlijk
6-69

Vogeluitwerpselen kunnen verwijderd
worden met behulp van een zachte spons
en water. Indien u onderweg bent en dit
niet beschikbaar is, kan het probleem ook
met een natte papieren zakdoek verholpen
worden. Het betreffende gedeelte dient
daarna overeenkomstig de instructies in
dit hoofdstuk in de was gezet te worden.
Insecten en boomhars kunnen het beste
verwijderd worden met een zachte spons
en water of met een chemisch
reinigingsmiddel.
Een andere methode is om het betreffende
gedeelte gedurende één tot twee uur af te
dekken met een vochtige krant. Na het
verwijderen van de krant, de losgeweekte
deeltjes afspoelen met water.
Watervlekken
Oorzaken
Regen, mist, dauw en zelfs leidingwater
kunnen schadelijke stoffen bevatten zoals
zout en kalk. Indien er vocht dat deze
mineralen bevat op de auto achterblijft en
verdampt, zullen deze mineralen
geconcentreerd worden en verharden en
tenslotte witte ringen vormen. Deze
ringen kunnen de laklaag van uw auto
aantasten.
Remedie
Het is noodzakelijk uw auto
overeenkomstig de instructies in dit
hoofdstuk te wassen en in de was te zetten
om de laklaag in goede conditie te
houden. Deze stappen dienen
onmiddellijk genomen te worden zodra u
watervlekken op de laklaag van uw auto
aantreft.
Afschilfering van de lak
Oorzaken
Afschilfering van de lak doet zich voor
wanneer de laklaag van uw auto geraakt
wordt door steentjes die door de banden
van een ander voertuig in de lucht
geslingerd worden.
Voorkomen van afschilfering van de lak
Houd een veilige afstand aan tussen u en
het voor u rijdende voertuig. Hierdoor
wordt de kans dat de laklaag van uw auto
door rondvliegende steentjes beschadigd
wordt beperkt.
OPMERKING
lHet bereik waarin zich beschadiging
van de lak als gevolg van steenslag
voordoet varieert naargelang de
rijsnelheid. Bij een snelheid van
bijvoorbeeld 90 km/h, bedraagt de
afstand waarbinnen zich
beschadiging van de lak als gevolg
van steenslag voordoet 50 meter.
lBij lage temperaturen wordt de
laklaag van een auto harder.
Hierdoor neemt de kans op
beschadiging van de lak als gevolg
van steenslag toe.
lLak die afgeschilferd is kan leiden
tot roestvorming op uw Mazda.
Alvorens dit gebeurt, de schade
repareren met behulp van Mazda
bijwerklak overeenkomstig de
instructies in dit hoofdstuk. Wanneer
het betreffende gedeelte niet wordt
gerepareerd kan dit ernstige
roestvorming en dure reparaties tot
gevolg hebben.
6-70
Onderhoud en verzorging
Verzorging van het uiterlijk
