Black plate (111,1)

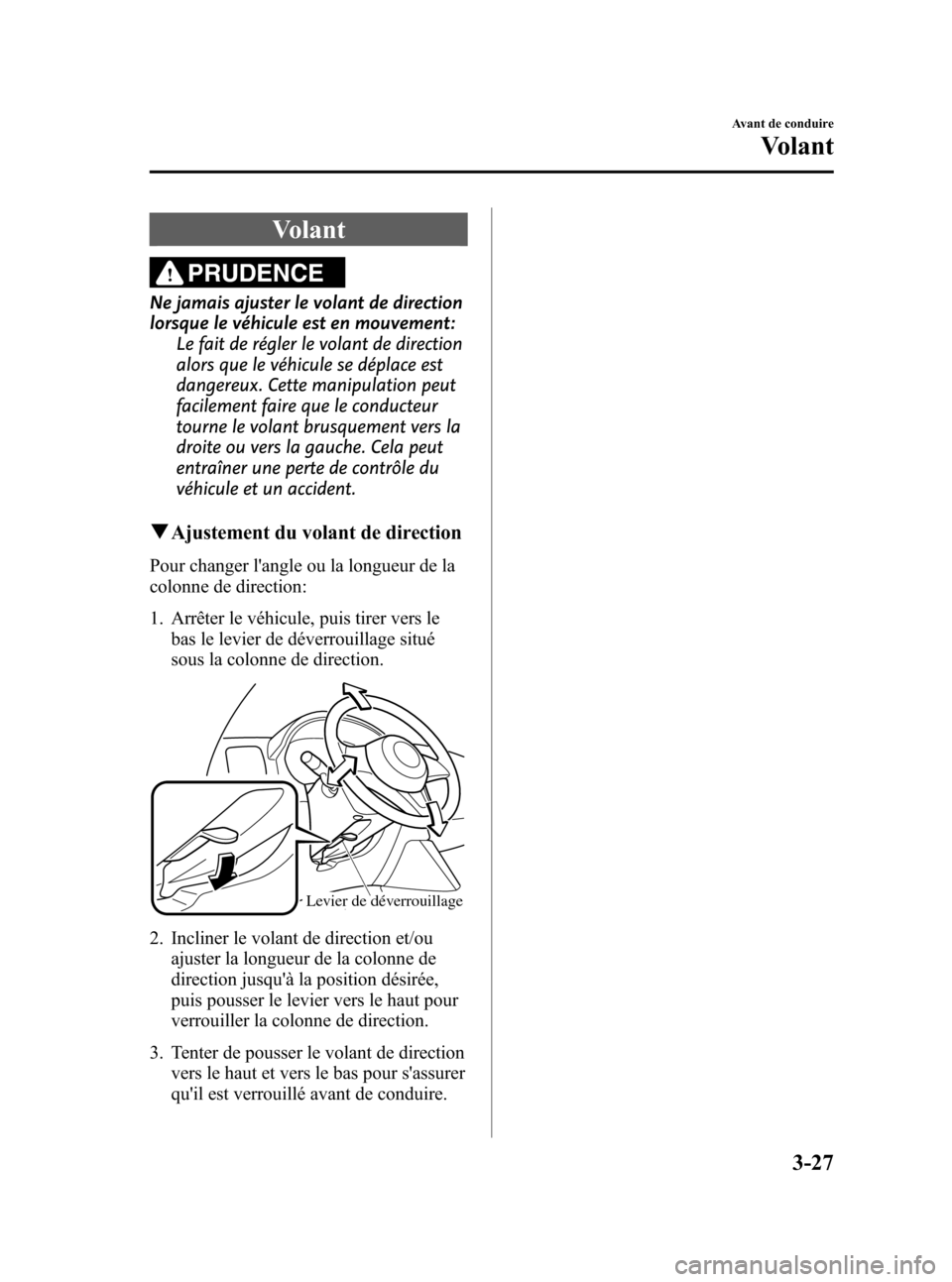

Volant
PRUDENCE
Ne jamais ajuster le volant de direction
lorsque le véhicule est en mouvement:
Le fait de régler le volant de direction
alors que le véhicule se déplace est
dangereux. Cette manipulation peut
facilement faire que le conducteur
tourne le volant brusquement vers la
droite ou vers la gauche. Cela peut
entraîner une perte de contrôle du
véhicule et un accident.
qAjustement du volant de direction
Pour changer l'angle ou la longueur de la
colonne de direction:
1. Arrêter le véhicule, puis tirer vers le
bas le levier de déverrouillage situé
sous la colonne de direction.
Levier de déverrouillage
2. Incliner le volant de direction et/ou
ajuster la longueur de la colonne de
direction jusqu'à la position désirée,
puis pousser le levier vers le haut pour
verrouiller la colonne de direction.
3. Tenter de pousser le volant de direction
vers le haut et vers le bas pour s'assurer
qu'il est verrouillé avant de conduire.
Avant de conduire
Volant
3-27
CX-5_8CA6-EC-11L_Edition1 Page111
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (112,1)
Rétroviseurs
Avant de conduire, ajuster les rétroviseurs
internes et externes.
qRétroviseurs extérieurs
PRUDENCE
S'assurer de jeter un coup d'œil en
arrière avant de changer de file:
Le fait de changer de file sans
prendre en considération la distance
actuelle du véhicule vu dans le
rétroviseur convexe est dangereux.
Cela peut causer un grave accident.
Les objets vus dans le rétroviseur
convexe sont plus proches qu'ils n'y
apparaissent.
Type de rétroviseur
Type plat (côté conducteur)
Rétroviseur à surface plate.
Type convexe (côté passager avant)
Le rétroviseur possède une courbure
simple sur sa surface.
Réglage du rétroviseur électrique
Le contacteur doit être sur la position
ACC ou ON.
Pour régler:
1. Faire tourner l'interrupteur de réglage
du rétroviseur vers la gauche ou la
droite pour sélectionner le rétroviseur
de gauche ou de droite.2. Appuyer sur l'interrupteur de
rétroviseur pour faire le réglage désiré.
Interrupteur de rétroviseur
Position centrale
Après avoir réglé le rétroviseur,
verrouiller la commande en faisant tourner
l'interrupteur à la position centrale.
Rétroviseur repliable
PRUDENCE
S'assurer de toujours retourner les
rétroviseurs extérieurs en position pour
la conduite avant de démarrer:
Il est dangereux de conduire avec les
rétroviseurs extérieurs repliés. La
vision arrière sera réduite, et cela
peut causer un accident.
Replier le rétroviseur extérieur vers
l'arrière jusqu'à ce qu'il soit contre le
véhicule.
3-28
Avant de conduire
Rétroviseurs
CX-5_8CA6-EC-11L_Edition1 Page112
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (113,1)
qRétroviseur intérieur
PRUDENCE
Ne pas empiler de bagages ou d'autres
objets sur une hauteur dépassant les
dossiers de siège:
Les bagages empilés sur une hauteur
dépassant les dossiers de siège sont
dangereux. Ils peuvent obstruer la
vue arrière ce qui peut causer une
collision avec un autre véhicule lors
d'un changement de file.
Réglage du rétroviseur intérieur
Avant de démarrer, régler le rétroviseur
intérieur pour centrer la vue arrière par la
lunette arrière.
REMARQUE
Pour le rétroviseur de jour/nuit manuel, faire
cet ajustement avec le levier jour/nuit en
position jour.
Réduire l'éblouissement causé par les
phares
Rétroviseur de jour/nuit manuel
Pousser le levier jour/nuit vers l'avant
pour une conduite de jour. Le tirer vers
l'arrière pour réduire l'éblouissement
causé par les phares des voitures roulant
derrière.
Nuit JourLevier jour/nuit
Rétroviseur à anti-éblouissement
automatique
Le rétroviseur à anti-éblouissement
automatique réduit automatiquement
l'éblouissement causé par les phares des
véhicules roulant derrière lorsque le
contacteur est mis sur ON.
Avant de conduire
Rétroviseurs
3-29
CX-5_8CA6-EC-11L_Edition1 Page113
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (114,1)
Appuyer sur la touche OFF () pour
annuler la fonction d'anti-éblouissement
automatique. Le témoin s'éteint.
Pour réactiver la fonction d'anti-
éblouissement automatique, appuyer sur
la touche ON (
). Le témoin s'allume.
TémoinTouche OFF
Touche ON
REMARQUElNe pas utiliser de produit de nettoyage pour
vitres et ne pas accrocher d'objets sur ou
près du capteur optique. Sinon, la
sensibilité du capteur optique risque de
diminuer et il peut ne pas fonctionner
correctement.
Capteur optique
lPour plus d'informations concernant les 3
touches (
,,) sur le
rétroviseur à anti-éblouissement
automatique.
Se référer à Système de télécommande
HomeLink à la page 4-59.
lLa fonction d'anti-éblouissement
automatique est annulée lorsque le
contacteur est mis sur ON et que le levier
de changement de vitesses/levier sélecteur
est en marche arrière (R).
3-30
Avant de conduire
Rétroviseurs
CX-5_8CA6-EC-11L_Edition1 Page114
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (115,1)
Lève-vitre électrique
Le contacteur doit être placé sur ON pour
que le lève-vitre électrique fonctionne.
PRUDENCE
S'assurer que rien ne se trouve sur la
trajectoire d'une vitre que l'on désire
fermer:
La fermeture des vitres à l'aide du
lève-vitre électrique est dangereuse.
Les mains, la tête ou même le cou
d'une personne peuvent être coincés
par la vitre et subir de graves
blessures ou la mort. Cet
avertissement s'applique en
particulier aux enfants.
Toujours verrouiller tous les lève-vitres
électriques de passagers à l'aide de
l'interrupteur de verrouillage de lève-
vitres électriques du côté conducteur,
lorsque des enfants se trouvent dans le
véhicule, et ne jamais permettre aux
enfants de jouer avec les interrupteurs
des lève-vitres électriques:
Le fait de laisser les interrupteurs de
lève-vitres électriques déverrouillés
pendant que des enfants se trouvent
dans le véhicule est dangereux. Des
interrupteurs de lève-vitres
électriques non verrouillés à l'aide de
l'interrupteur de verrouillage de lève-
vitres électriques permettent aux
enfants de faire fonctionner les vitres
électriques accidentellement, ce qui
peut causer de graves blessures si les
mains, la tête ou le cou d'un enfant
est coincé par une vitre.
ATTENTION
Pour éviter de fondre le fusible et
d'endommager le système de lève-
vitre électrique, ne pas ouvrir ou
fermer plus de trois vitres à la fois.
qUtilisation du lève-vitre électrique
côté conducteur
Normal ouverture/fermeture
Pour ouvrir la vitre à la position désirée,
appuyer légèrement sur l'interrupteur.
Pour fermer la vitre à la position désirée,
tirer légèrement sur l'interrupteur.
Vitre du conducteur
Ouvrir Fermer Interrupteurs principaux de commande
Ouverture/fermeture automatique
Pour ouvrir complètement la vitre
automatiquement, enfoncer l'interrupteur
bien à fond, puis le relâcher. La vitre
s'ouvrira alors automatiquement.
Pour fermer complètement la vitre
automatiquement, tirer l'interrupteur à
fond vers le haut, puis le relâcher. La vitre
se fermera alors automatiquement.
Pour arrêter la vitre avant son ouverture
ou sa fermeture complète, tirer ou appuyer
sur l'interrupteur dans le sens opposé au
déplacement de la vitre, puis le relâcher.
Avant de conduire
Vitres
3-31
CX-5_8CA6-EC-11L_Edition1 Page115
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (116,1)
Procédure d'initialisation du système de
lève-vitre électrique
Si la batterie a été déconnectée lors des
travaux d'entretien du véhicule, ou pour
d'autres raisons telles que l'actionnement
continu d'un interrupteur après que la
fenêtre ait été complètement ouverte/
fermée, la fenêtre ne s'ouvrira pas et ne se
fermera pas complètement
automatiquement.
La fonction automatique de lève-vitre
électrique ne sera rétablie que pour la vitre
électrique qui a été réinitialisée.
1 Mettre le contacteur sur ON.
2 S'assurer que l'interrupteur de
verrouillage de lève-vitres électriques
situé sur la portière du conducteur n'est
pas enfoncé.
3 Appuyer sur l'interrupteur et ouvrir la
vitre complètement.
4 Tirer l'interrupteur pour fermer la vitre
complètement et le maintenir pendant
environ 2 secondes après que la vitre
soit complètement fermée.
Vitre à dispositif de sécurité
Si la main, la tête d'une personne ou autre
objet bloque la vitre lors de sa fermeture
automatique, la vitre s'arrêtera et s'ouvrira
à moitié.
PRUDENCE
Vérifier que rien ne bloquer la vitre
électrique juste avant qu'elle atteigne
sa position de fermeture complète ou
lorsque l'interrupteur de vitre électrique
est maintenu vers le haut:
Le fait de bloquer une vitre électrique
juste avant qu'elle atteigne sa
position de fermeture complète ou
lorsque l'interrupteur de vitre
électrique est maintenu vers le haut
est dangereux.
Dans ces cas, la fonction de sécurité
ne peut pas bloquer la fermeture
complète de la vitre. Si des doigts
sont pris, cela peut entraîner de
graves blessures.
REMARQUE
lSuivant les conditions de conduite, une vitre
se fermant automatiquement peut s'arrêter
et commencer à s'ouvrir si un choc
similaire à un objet qui la bloque est
ressenti par le dispositif.
Si le dispositif de sécurité se déclenche et la
vitre ne peut pas être fermée
automatiquement, tirer et maintenir
l'interrupteur et la vitre se fermera.
lLe dispositif de sécurité de vitre ne
fonctionne qu'une fois que le système a été
réinitialisé.
Fonctionnement du lève-vitre électrique
avec le moteur éteint
Le lève-vitres électrique peut être utilisé
jusqu'à environ 40 secondes après que le
contacteur soit tourné de la position ON à
d'arrêt avec toutes les portières fermées. Si
une des portières avant est ouverte, le
lève-vitre électrique ne fonctionnera plus.
3-32
Avant de conduire
Vitres
CX-5_8CA6-EC-11L_Edition1 Page116
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (117,1)
REMARQUE
Pour l'utilisation du lève-vitre avec le moteur
éteint, l'interrupteur doit être maintenu
fermement jusqu'à ce que la vitre soit fermée
car la fonction de fermeture automatique
n'opérera pas.
qUtilisation du lève-vitre électrique
côté passager
Les vitres électriques peuvent être
commandées lorsque l'interrupteur de
verrouillage de lève-vitre électrique sur la
portière du conducteur est en position
déverrouillée.
Les vitres côté passager peuvent être
ouvertes ou fermées à l'aide des
interrupteurs principaux sur la portière du
conducteur.
Vitre arrière
gauche
Vitre arrière droiteVitre du
passager
avant
Vitre du conducteur
Interrupteurs principaux de commande
Pour ouvrir la vitre à la position désirée,
enfoncer l'interrupteur.
Pour fermer la vitre à la position désirée,
tirer l'interrupteur.
Fermer
Ouvrir
qInterrupteur de verrouillage du
lève-vitre électrique
Avec l'interrupteur de verrouillage en
position de déverrouillage (bouton non
activé), les lève-vitres électriques sur
chaque portière peuvent être ouvertes et
fermées.
Avec l'interrupteur de verrouillage en
position de verrouillage (bouton activé),
seule la vitre électrique côté conducteur
peut être ouverte et fermée.
Position de verrouillage
Position de
déverrouillage
Avant de conduire
Vitres
3-33
CX-5_8CA6-EC-11L_Edition1 Page117
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (118,1)
PRUDENCE
Sauf lorsqu'un passager doit actionner
une lève-vitre électrique, garder
l'interrupteur de verrouillage des lève-
vitres électriques sur la position
verrouillée:
Le fonctionnement accidentel d'une
lève-vitre électrique est dangereux.
Les mains, la tête ou le cou d'une
personne peuvent être coincés par la
vitre et subir de graves blessures.
Toit ouvrant transparentí
Le toit ouvrant transparent ne peut être
ouvert ou fermé électriquement
uniquement lorsque le contacteur est mis
sur ON.
Interrupteur d'inclinaison/ouverture
PRUDENCE
Ne pas laisser les passagers se tenir
debout ou sortir une partie de leur
corps par l'ouverture du toit ouvrant
transparent pendant que le véhicule se
déplace:
Le fait de sortir la tête, les bras ou
toute autre partie du corps par
l'ouverture du toit ouvrant
transparent est dangereux. Une tête
ou des bras peuvent être frappés par
un objet lorsque le véhicule se
déplace. Ceci peut causer la mort ou
de graves blessures.
S'assurer que rien ne se trouve sur la
trajectoire du toit ouvrant transparent
avant de le fermer:
Un toit ouvrant transparent qui se
ferme est dangereux. Les mains, la
tête ou même le cou d'une personne,
en particulier les enfants, peuvent
être coincés lors de la fermeture et
subir de graves blessures ou la mort.
3-34
Avant de conduire
íCertains modèles.
Vitres
CX-5_8CA6-EC-11L_Edition1 Page118
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (119,1)
REMARQUE
Avant de laver le véhicule, vérifier que le toit
ouvrant transparent est complètement fermé
afin que l'eau ne pénètre pas dans l'habitacle.
Après le lavage du véhicule Mazda ou après
qu'il ait plu, éponger l'eau accumulée sur le
toit ouvrant transparent avant de l'ouvrir pour
éviter la pénétration d'eau qui risque de causer
de la rouille ou d'endommager la garniture du
pavillon.
qInclinaison
L'arrière du toit ouvrant transparent peut
être relevé pour fournir plus de
ventilation.
Pour une inclinaison automatique
complète, appuyer momentanément sur
l'interrupteur d'inclinaison/ouverture.
Pour interrompre l'inclinaison en cours,
appuyer sur l'interrupteur d'inclinaison/
ouverture.
Pour fermer à la position désirée, appuyer
sur l'interrupteur d'inclinaison/ouverture
vers l'avant.
Fermer (Inclinaison
vers le bas)
Inclinaison
vers le haut
qCoulissement
Pour une ouverture automatique complète,
appuyer momentanément sur l'interrupteur
d'inclinaison/ouverture vers l'arrière.
Pour interrompre l'inclinaison en cours,
appuyer sur l'interrupteur d'inclinaison/
ouverture.
Pour fermer à la position désirée, appuyer
sur l'interrupteur d'inclinaison/ouverture
vers l'avant.
FermerOuvrir
qProcédure de réinitialisation de toit
ouvrant transparent électrique
Si la batterie est déconnectée, le toit
ouvrant transparent ne fonctionnera pas.
Le toit ouvrant transparent ne
fonctionnera pas correctement avant qu'il
ait été réinitialisé. Effectuer la procédure
suivante pour réinitialiser le toit ouvrant
transparent et poursuivre le
fonctionnement:
1. Mettre le contacteur sur ON.
2. Appuyer sur l'interrupteur
d'inclinaison, ou ouvrir partiellement
en inclinant l'arrière du toit ouvrant
transparent.
Avant de conduire
Vitres
3-35
CX-5_8CA6-EC-11L_Edition1 Page119
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (120,1)
3. Répéter l'étape 2. L'arrière du toit
ouvrant transparent s'ouvre en
s'inclinant jusqu'à la position
complètement ouverte, puis se ferme
légèrement.
REMARQUE
Si la procédure de réinitialisation est effectuée
pendant que le toit ouvrant transparent est en
position de coulissement (ouverture partielle),
le toit se fermera avant que l'arrière s'ouvre en
s'inclinant.
qPanneau pare-soleil
Le panneau pare-soleil peut être ouvert et
fermé manuellement.
Le panneau pare-soleil s'ouvre
automatiquement lorsque le toit ouvrant
transparent est ouvert, mais il doit être
fermé manuellement.
Panneau pare-soleil
ATTENTION
ØLe panneau pare-soleil ne s'incline
pas. Pour éviter de l'endommager
ne pas le pousser.
ØNe pas fermer le panneau pare-
soleil pendant que le toit ouvrant
transparent s'ouvre. Si on force le
panneau pare-soleil à se fermer,
on risque de l'endommager.
3-36
Avant de conduire
Vitres
CX-5_8CA6-EC-11L_Edition1 Page120
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L
