Page 141 of 532

Black plate (141,1)
lEviter de freiner brusquement. Ceci pourrait causer une perte de contrôle du véhicule
qui risquerait de se mettre en travers de la route, en particulier sur des chaussées
détrempées ou glissantes.
lMettre le levier sélecteur sur la position D lorsqu'on tracte une remorque sur un terrain
vallonné, ou qu'on est lourdement chargé.
La position D permet d'utiliser le véhicule sans avoir à changer souvent de rapport.
Changements de file et virage
Eviter de changer de file rapidement, de virer brusquement, et de négocier des virages trop
serrés. Ralentir avant de tourner pour éviter d'avoir à freiner brusquement.
Une remorque qui tourne décrit un arc de cercle plus serré que le véhicule tracteur.
Compenser ceci en prenant des virages plus larges que normalement.
Dépassement
Se préparer bien à l'avance à dépasser les autres véhicules, et laisser beaucoup d'espace
avant de changer de file. Les coups de vent latéraux subis lors du dépassement des
véhicules, en particulier ceux de grande taille, et les effets des routes cahoteuses,
affecteront la conduite.
Si un roulis se produit, saisir fermement le volant de direction et réduire la vitesse
promptement mais progressivement.
Orienter la direction droit devant. Si l'on n'effectue aucune correction extrême de la
direction de conduite ou du freinage, la combinaison d'une vitesse réduite et d'une direction
bien ferme assurera une bonne stabilité.
Recul
Faire reculer un véhicule équipé d'une remorque exige beaucoup d'entraînement et de
patience. Reculer progressivement, et se faire guider par une personne à l'arrière de la
remorque pour réduire les risques d'accident.
Pour faire tourner la remorque, placer la main en bas du volant de direction et le tourner
dans le sens où l'on veut faire aller la remorque. Faire des mouvements minimes seulement
pour éviter de tourner de façon trop serrée ou trop prolongée.
Montée d'une pente
Utiliser un rapport de boîte de vitesses inférieur pour réduire les risques de surcharge et/ou
de surchauffe du moteur.
Avant de conduire
Remorquage
3-57
CX-5_8CA6-EC-11L_Edition1 Page141
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L
Page 142 of 532

Black plate (142,1)

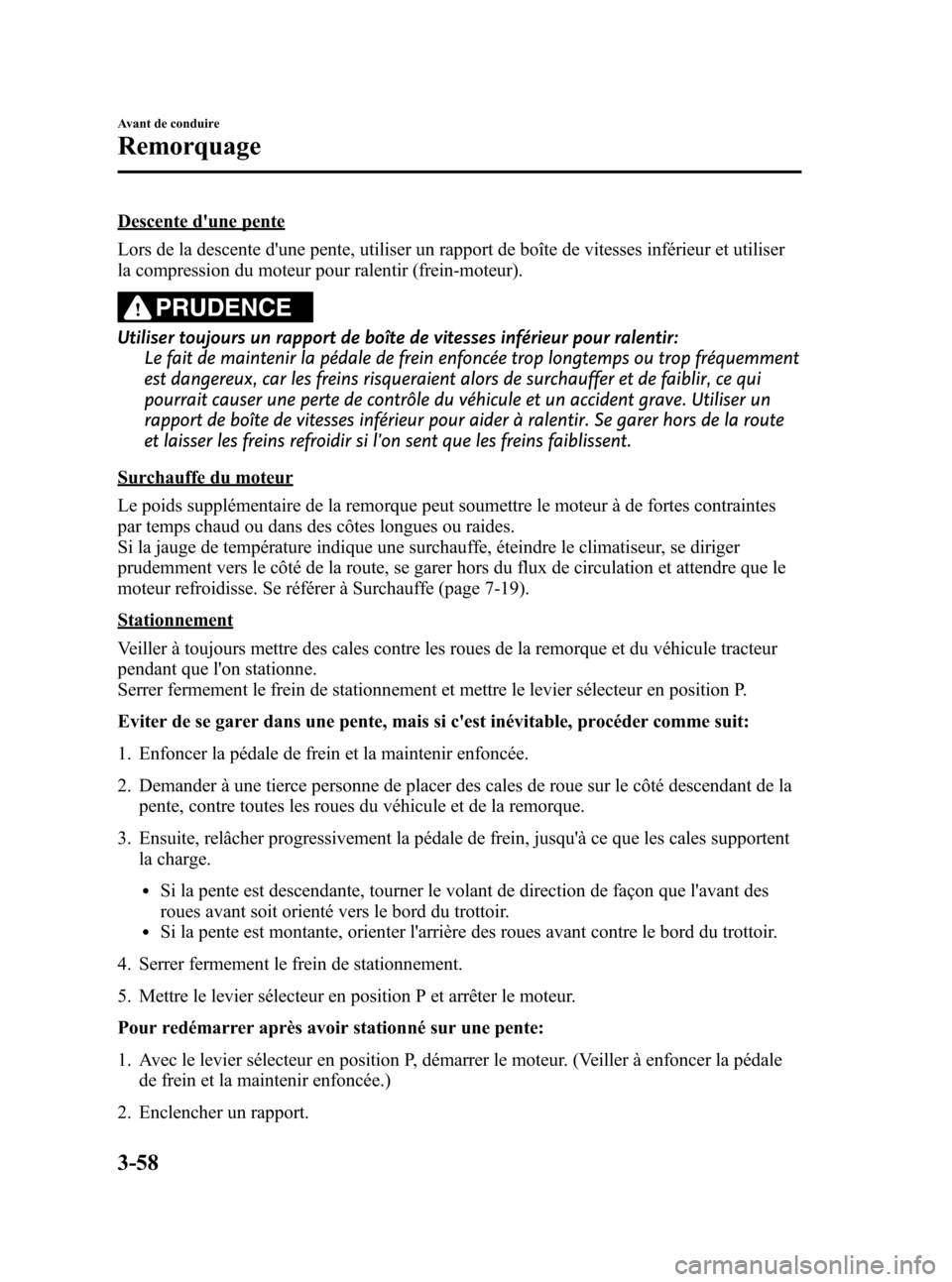

Descente d'une pente
Lors de la descente d'une pente, utiliser un rapport de boîte de vitesses inférieur et utiliser
la compression du moteur pour ralentir (frein-moteur).
PRUDENCE
Utiliser toujours un rapport de boîte de vitesses inférieur pour ralentir:
Le fait de maintenir la pédale de frein enfoncée trop longtemps ou trop fréquemment
est dangereux, car les freins risqueraient alors de surchauffer et de faiblir, ce qui
pourrait causer une perte de contrôle du véhicule et un accident grave. Utiliser un
rapport de boîte de vitesses inférieur pour aider à ralentir. Se garer hors de la route
et laisser les freins refroidir si l'on sent que les freins faiblissent.
Surchauffe du moteur
Le poids supplémentaire de la remorque peut soumettre le moteur à de fortes contraintes
par temps chaud ou dans des côtes longues ou raides.
Si la jauge de température indique une surchauffe, éteindre le climatiseur, se diriger
prudemment vers le côté de la route, se garer hors du flux de circulation et attendre que le
moteur refroidisse. Se référer à Surchauffe (page 7-19).
Stationnement
Veiller à toujours mettre des cales contre les roues de la remorque et du véhicule tracteur
pendant que l'on stationne.
Serrer fermement le frein de stationnement et mettre le levier sélecteur en position P.
Eviter de se garer dans une pente, mais si c'est inévitable, procéder comme suit:
1. Enfoncer la pédale de frein et la maintenir enfoncée.
2. Demander à une tierce personne de placer des cales de roue sur le côté descendant de la
pente, contre toutes les roues du véhicule et de la remorque.
3. Ensuite, relâcher progressivement la pédale de frein, jusqu'à ce que les cales supportent
la charge.
lSi la pente est descendante, tourner le volant de direction de façon que l'avant des
roues avant soit orienté vers le bord du trottoir.
lSi la pente est montante, orienter l'arrière des roues avant contre le bord du trottoir.
4. Serrer fermement le frein de stationnement.
5. Mettre le levier sélecteur en position P et arrêter le moteur.
Pour redémarrer après avoir stationné sur une pente:
1. Avec le levier sélecteur en position P, démarrer le moteur. (Veiller à enfoncer la pédale
de frein et la maintenir enfoncée.)
2. Enclencher un rapport.
3-58
Avant de conduire
Remorquage
CX-5_8CA6-EC-11L_Edition1 Page142
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L
Page 143 of 532

Black plate (143,1)

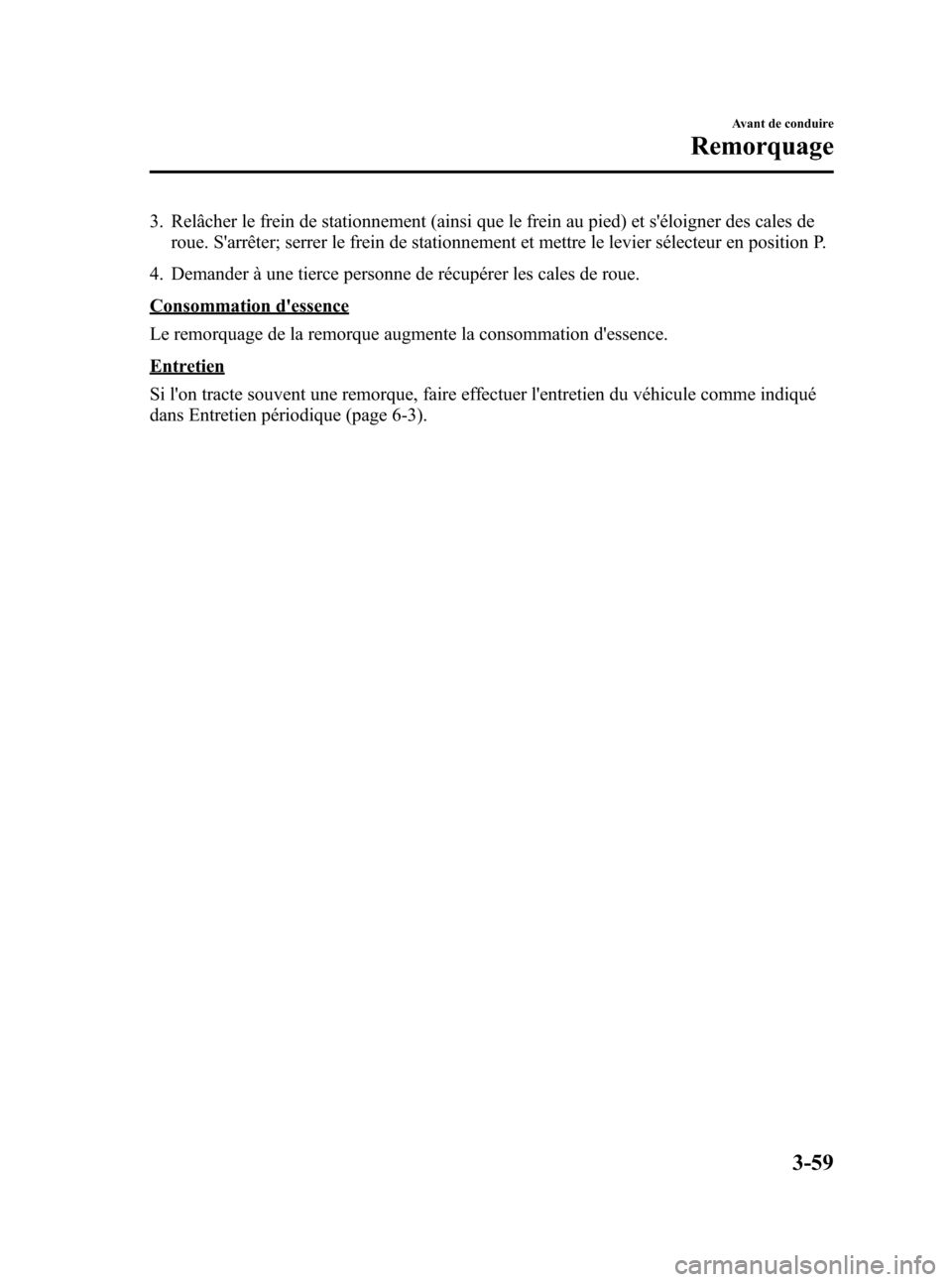

3. Relâcher le frein de stationnement (ainsi que le frein au pied) et s'éloigner des cales de
roue. S'arrêter; serrer le frein de stationnement et mettre le levier sélecteur en position P.
4. Demander à une tierce personne de récupérer les cales de roue.
Consommation d'essence
Le remorquage de la remorque augmente la consommation d'essence.
Entretien
Si l'on tracte souvent une remorque, faire effectuer l'entretien du véhicule comme indiqué
dans Entretien périodique (page 6-3).
Avant de conduire
Remorquage
3-59
CX-5_8CA6-EC-11L_Edition1 Page143
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L
Page 144 of 532

Black plate (144,1)
3-60
CX-5_8CA6-EC-11L_Edition1 Page144
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L
Page 145 of 532

Black plate (145,1)

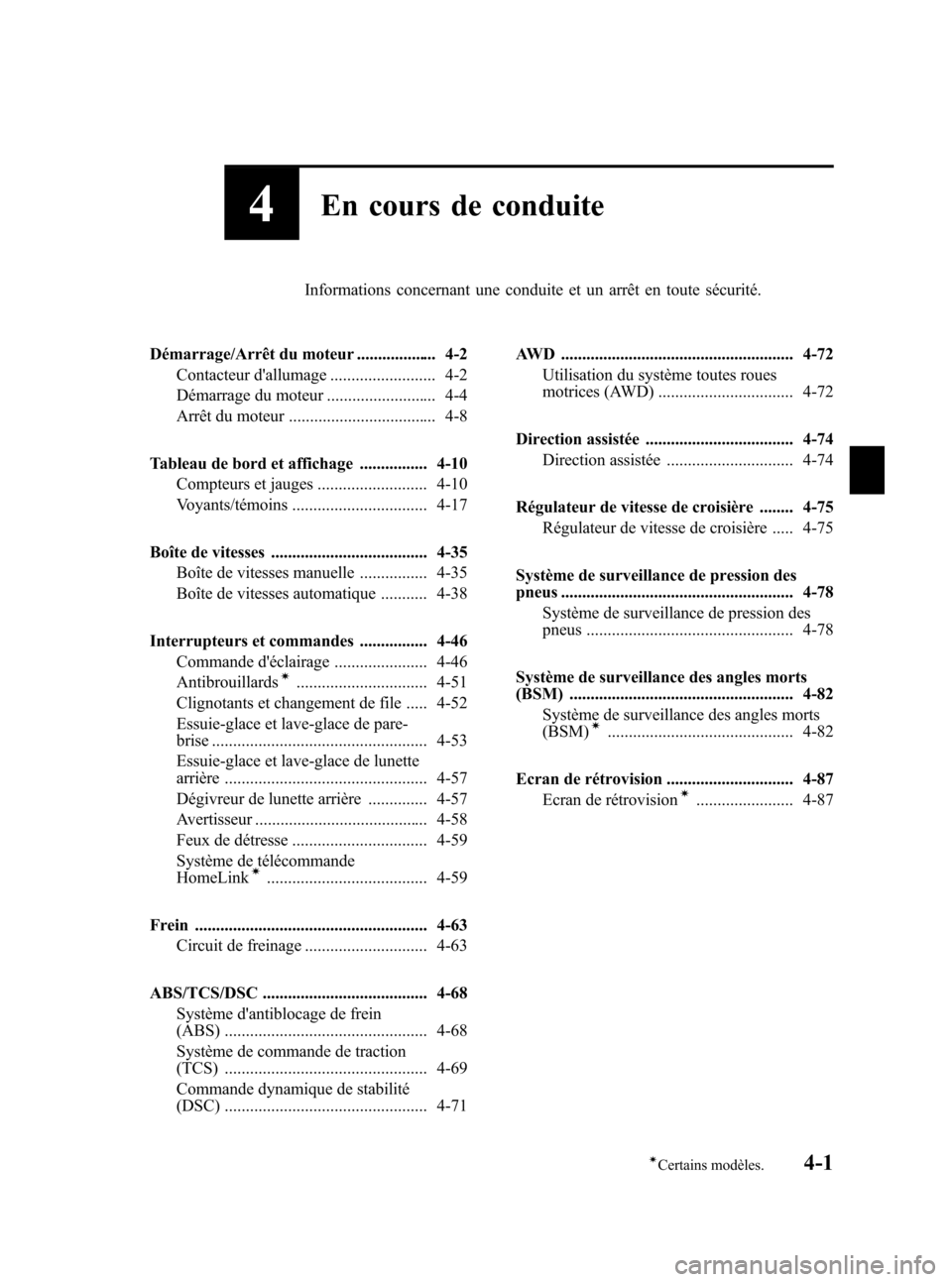

4En cours de conduite
Informations concernant une conduite et un arrêt en toute sécurité.
Démarrage/Arrêt du moteur ................... 4-2
Contacteur d'allumage ......................... 4-2
Démarrage du moteur .......................... 4-4
Arrêt du moteur ................................... 4-8
Tableau de bord et affichage ................ 4-10
Compteurs et jauges .......................... 4-10
Voyants/témoins ................................ 4-17
Boîte de vitesses ..................................... 4-35
Boîte de vitesses manuelle ................ 4-35
Boîte de vitesses automatique ........... 4-38
Interrupteurs et commandes ................ 4-46
Commande d'éclairage ...................... 4-46
Antibrouillards
í............................... 4-51
Clignotants et changement de file ..... 4-52
Essuie-glace et lave-glace de pare-
brise ................................................... 4-53
Essuie-glace et lave-glace de lunette
arrière ................................................ 4-57
Dégivreur de lunette arrière .............. 4-57
Avertisseur ......................................... 4-58
Feux de détresse ................................ 4-59
Système de télécommande
HomeLink
í...................................... 4-59
Frein ....................................................... 4-63
Circuit de freinage ............................. 4-63
ABS/TCS/DSC ....................................... 4-68
Système d'antiblocage de frein
(ABS) ................................................ 4-68
Système de commande de traction
(TCS) ................................................ 4-69
Commande dynamique de stabilité
(DSC) ................................................ 4-71AWD ....................................................... 4-72
Utilisation du système toutes roues
motrices (AWD) ................................ 4-72
Direction assistée ................................... 4-74
Direction assistée .............................. 4-74
Régulateur de vitesse de croisière ........ 4-75
Régulateur de vitesse de croisière ..... 4-75
Système de surveillance de pression des
pneus ....................................................... 4-78
Système de surveillance de pression des
pneus ................................................. 4-78
Système de surveillance des angles morts
(BSM) ..................................................... 4-82
Système de surveillance des angles morts
(BSM)
í............................................ 4-82
Ecran de rétrovision .............................. 4-87
Ecran de rétrovision
í....................... 4-87
4-1íCertains modèles.
CX-5_8CA6-EC-11L_Edition1 Page145
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L
Page 146 of 532

Black plate (146,1)

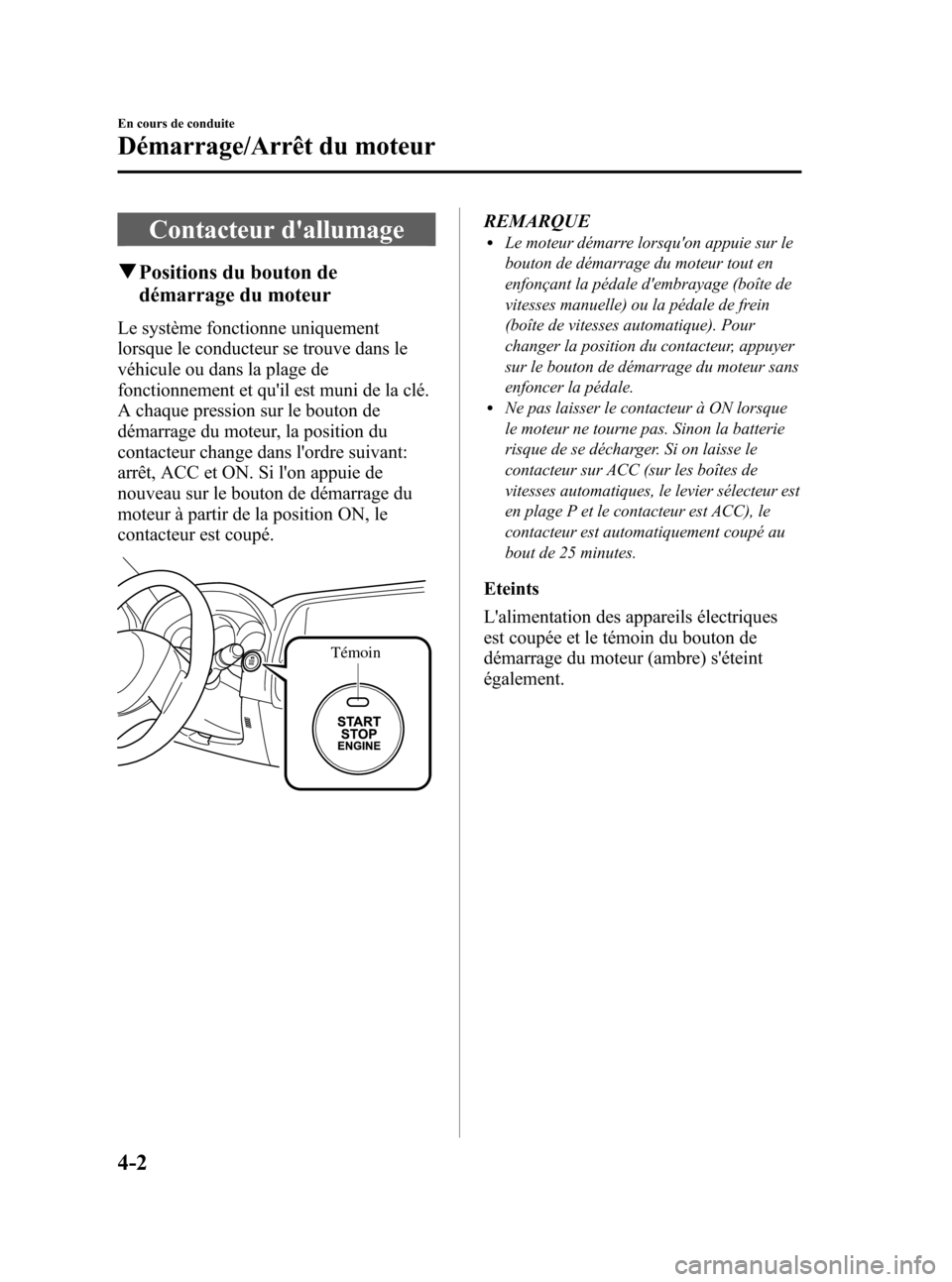

Contacteur d'allumage
qPositions du bouton de
démarrage du moteur
Le système fonctionne uniquement
lorsque le conducteur se trouve dans le
véhicule ou dans la plage de
fonctionnement et qu'il est muni de la clé.
A chaque pression sur le bouton de
démarrage du moteur, la position du
contacteur change dans l'ordre suivant:
arrêt, ACC et ON. Si l'on appuie de
nouveau sur le bouton de démarrage du
moteur à partir de la position ON, le
contacteur est coupé.
Témoin
REMARQUElLe moteur démarre lorsqu'on appuie sur le
bouton de démarrage du moteur tout en
enfonçant la pédale d'embrayage (boîte de
vitesses manuelle) ou la pédale de frein
(boîte de vitesses automatique). Pour
changer la position du contacteur, appuyer
sur le bouton de démarrage du moteur sans
enfoncer la pédale.
lNe pas laisser le contacteur à ON lorsque
le moteur ne tourne pas. Sinon la batterie
risque de se décharger. Si on laisse le
contacteur sur ACC (sur les boîtes de
vitesses automatiques, le levier sélecteur est
en plage P et le contacteur est ACC), le
contacteur est automatiquement coupé au
bout de 25 minutes.
Eteints
L'alimentation des appareils électriques
est coupée et le témoin du bouton de
démarrage du moteur (ambre) s'éteint
également.
4-2
En cours de conduite
Démarrage/Arrêt du moteur
CX-5_8CA6-EC-11L_Edition1 Page146
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L
Page 147 of 532

Black plate (147,1)

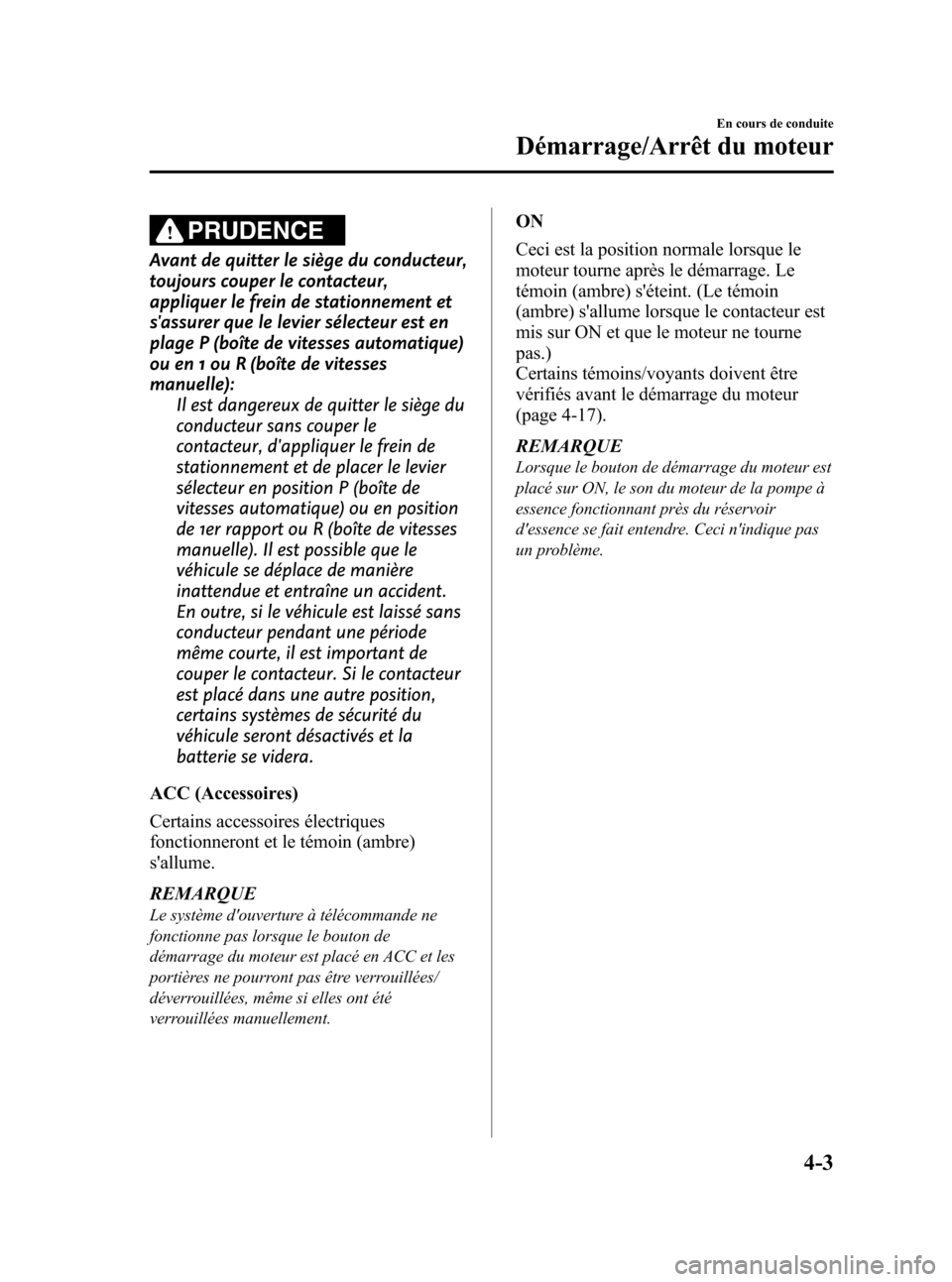

PRUDENCE
Avant de quitter le siège du conducteur,
toujours couper le contacteur,
appliquer le frein de stationnement et
s'assurer que le levier sélecteur est en
plage P (boîte de vitesses automatique)
ou en 1 ou R (boîte de vitesses
manuelle):
Il est dangereux de quitter le siège du
conducteur sans couper le
contacteur, d'appliquer le frein de
stationnement et de placer le levier
sélecteur en position P (boîte de
vitesses automatique) ou en position
de 1er rapport ou R (boîte de vitesses
manuelle). Il est possible que le
véhicule se déplace de manière
inattendue et entraîne un accident.
En outre, si le véhicule est laissé sans
conducteur pendant une période
même courte, il est important de
couper le contacteur. Si le contacteur
est placé dans une autre position,
certains systèmes de sécurité du
véhicule seront désactivés et la
batterie se videra.
ACC (Accessoires)
Certains accessoires électriques
fonctionneront et le témoin (ambre)
s'allume.
REMARQUE
Le système d'ouverture à télécommande ne
fonctionne pas lorsque le bouton de
démarrage du moteur est placé en ACC et les
portières ne pourront pas être verrouillées/
déverrouillées, même si elles ont été
verrouillées manuellement.
ON
Ceci est la position normale lorsque le
moteur tourne après le démarrage. Le
témoin (ambre) s'éteint. (Le témoin
(ambre) s'allume lorsque le contacteur est
mis sur ON et que le moteur ne tourne
pas.)
Certains témoins/voyants doivent être
vérifiés avant le démarrage du moteur
(page 4-17).
REMARQUE
Lorsque le bouton de démarrage du moteur est
placé sur ON, le son du moteur de la pompe à
essence fonctionnant près du réservoir
d'essence se fait entendre. Ceci n'indique pas
un problème.
En cours de conduite
Démarrage/Arrêt du moteur
4-3
CX-5_8CA6-EC-11L_Edition1 Page147
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L
Page 148 of 532

Black plate (148,1)

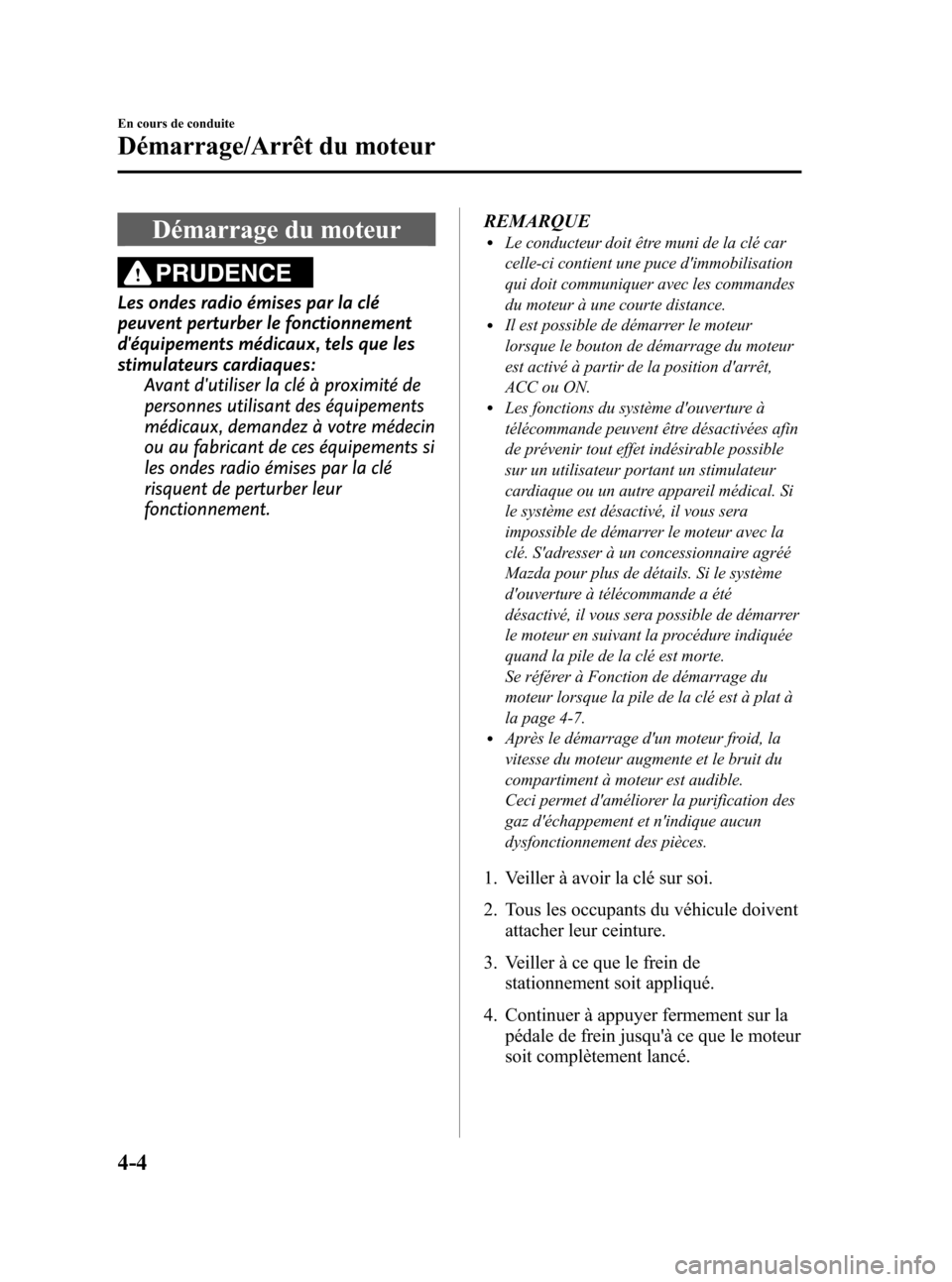

Démarrage du moteur
PRUDENCE
Les ondes radio émises par la clé
peuvent perturber le fonctionnement
d'équipements médicaux, tels que les
stimulateurs cardiaques:
Avant d'utiliser la clé à proximité de
personnes utilisant des équipements
médicaux, demandez à votre médecin
ou au fabricant de ces équipements si
les ondes radio émises par la clé
risquent de perturber leur
fonctionnement.REMARQUE
lLe conducteur doit être muni de la clé car
celle-ci contient une puce d'immobilisation
qui doit communiquer avec les commandes
du moteur à une courte distance.
lIl est possible de démarrer le moteur
lorsque le bouton de démarrage du moteur
est activé à partir de la position d'arrêt,
ACC ou ON.
lLes fonctions du système d'ouverture à
télécommande peuvent être désactivées afin
de prévenir tout effet indésirable possible
sur un utilisateur portant un stimulateur
cardiaque ou un autre appareil médical. Si
le système est désactivé, il vous sera
impossible de démarrer le moteur avec la
clé. S'adresser à un concessionnaire agréé
Mazda pour plus de détails. Si le système
d'ouverture à télécommande a été
désactivé, il vous sera possible de démarrer
le moteur en suivant la procédure indiquée
quand la pile de la clé est morte.
Se référer à Fonction de démarrage du
moteur lorsque la pile de la clé est à plat à
la page 4-7.
lAprès le démarrage d'un moteur froid, la
vitesse du moteur augmente et le bruit du
compartiment à moteur est audible.
Ceci permet d'améliorer la purification des
gaz d'échappement et n'indique aucun
dysfonctionnement des pièces.
1. Veiller à avoir la clé sur soi.
2. Tous les occupants du véhicule doivent
attacher leur ceinture.
3. Veiller à ce que le frein de
stationnement soit appliqué.
4. Continuer à appuyer fermement sur la
pédale de frein jusqu'à ce que le moteur
soit complètement lancé.
4-4
En cours de conduite
Démarrage/Arrêt du moteur
CX-5_8CA6-EC-11L_Edition1 Page148
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L
Page 149 of 532

Black plate (149,1)
5.(Boîte de vitesses manuelle)
Continuer à appuyer fermement sur la
pédale d'embrayage jusqu'à ce que le
moteur soit complètement lancé.
(Boîte de vitesses automatique)
Mettre le levier sélecteur en plage P. Si
l'on est obligé de redémarrer le moteur
alors que le véhicule est en
mouvement, placer le levier sélecteur
en plage N.
REMARQUE
(Boîte de vitesses manuelle)
Le démarreur ne fonctionne que si la pédale
d'embrayage est suffisamment enfoncée.
(Boîte de vitesses automatique)
Le démarreur ne fonctionne pas si le levier
sélecteur n'est pas en plage P ou N et ou si la
pédale de frein n'est pas suffisamment
enfoncée.
6. Vérifier que le témoin KEY (vert) du
combiné d'instruments et le témoin du
bouton de démarrage du moteur (vert)
sont allumés. Se référer à Voyants/
témoins à la page 4-17. Si le témoin du
bouton de démarrage du moteur (vert)
clignote, veiller à être muni de la clé. Si
le témoin du bouton de démarrage du
moteur (vert) clignote alors que le
conducteur est muni de la clé, tenir la
clé sur le bouton de démarrage du
moteur et démarrer le moteur. Se
référer à Fonction de démarrage du
moteur lorsque la pile de la clé est à
plat à la page 4-7.
ATTENTION
Si le voyant KEY (rouge) s'allume ou
que le témoin du bouton de
démarrage du moteur (ambre)
clignote, il est possible que le système
de démarrage du moteur présente un
problème, et qu'il soit impossible de
faire démarrer le moteur ou de
mettre le contacteur sur ACC ou ON.
Faire inspecter le véhicule par un
concessionnaire agréé Mazda dès
que possible.
En cours de conduite
Démarrage/Arrêt du moteur
4-5
CX-5_8CA6-EC-11L_Edition1 Page149
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L
Page 150 of 532

Black plate (150,1)
REMARQUElDans les conditions suivantes, le voyant
KEY (rouge) clignote pour informer le
conducteur que le bouton de démarrage du
moteur ne passera pas en position ACC
même si on le déplace de la position
d'arrêt.
lLa pile de la clé est complètement
déchargée.
lLa clé est en dehors de la plage de
fonctionnement.
lLa clé se trouve dans des zones où le
système parvient difficilement à détecter
le signal (page 3-7).
lUne clé d'un autre constructeur
comparable à la clé se trouve dans la
plage de fonctionnement.
l(Méthode de démarrage forcé du moteur)
Si le voyant KEY (rouge) s'allume ou que le
témoin du bouton de démarrage du moteur
(ambre) clignote, il est possible que le
système de démarrage du moteur présente
un problème. Faire inspecter le véhicule
par un concessionnaire agréé Mazda dès
que possible. Le moteur peut alors être
démarré de force. Maintenir le bouton de
démarrage du moteur jusqu'au démarrage
du moteur. D'autres procédures nécessaire
pour démarrer le moteur, telles que la
présence de la clé dans la cabine et
l'activation de la pédale de frein (boîte de
vitesses automatique) ou d'embrayage
(boîte de vitesses manuelle), doivent être
respectées.
lLorsque l'on force le démarrage du moteur,
le voyant KEY (rouge) reste allumé et le
témoin du bouton de démarrage du moteur
(ambre) continuer à clignoter.
l(Boîte de vitesses automatique)
Lorsque le levier de sélection est sur la
position de point mort (N), le témoin KEY
(vert) et le témoin du bouton de démarrage
du moteur (vert) ne s'allument pas.
7. Appuyer sur le bouton de démarrage
du moteur une fois que le témoin KEY
(vert) du combiné d'instruments et que
le témoin du bouton de démarrage du
moteur (vert) sont tous deux allumés.
REMARQUE
lUne fois que le moteur a démarré, le
témoin du bouton de démarrage du moteur
(ambre) s'éteint et le contacteur est en
position ON.
lUne fois qu'on a appuyé sur le bouton de
démarrage du moteur et avant que le
moteur ait démarré, le son du moteur de la
pompe à essence fonctionnant près du
réservoir d'essence se fait entendre; ceci
n'indique pas une anomalie de
fonctionnement.
8. Après le démarrage du moteur, le
laisser tourner au ralenti pendant dix
secondes environ.
REMARQUE
lQue le moteur soit froid ou chaud, il devrait
démarrer sans que l'on appuie sur la
pédale d'accélérateur.
lSi le moteur ne démarre pas la première
fois, se référer à Démarrage d'un moteur
noyé, dans Démarrage d'urgence. Si le
moteur ne démarre toujours pas, faire
vérifier le véhicule par un concessionnaire
agréé Mazda (page 7-18).
4-6
En cours de conduite
Démarrage/Arrêt du moteur
CX-5_8CA6-EC-11L_Edition1 Page150
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L
