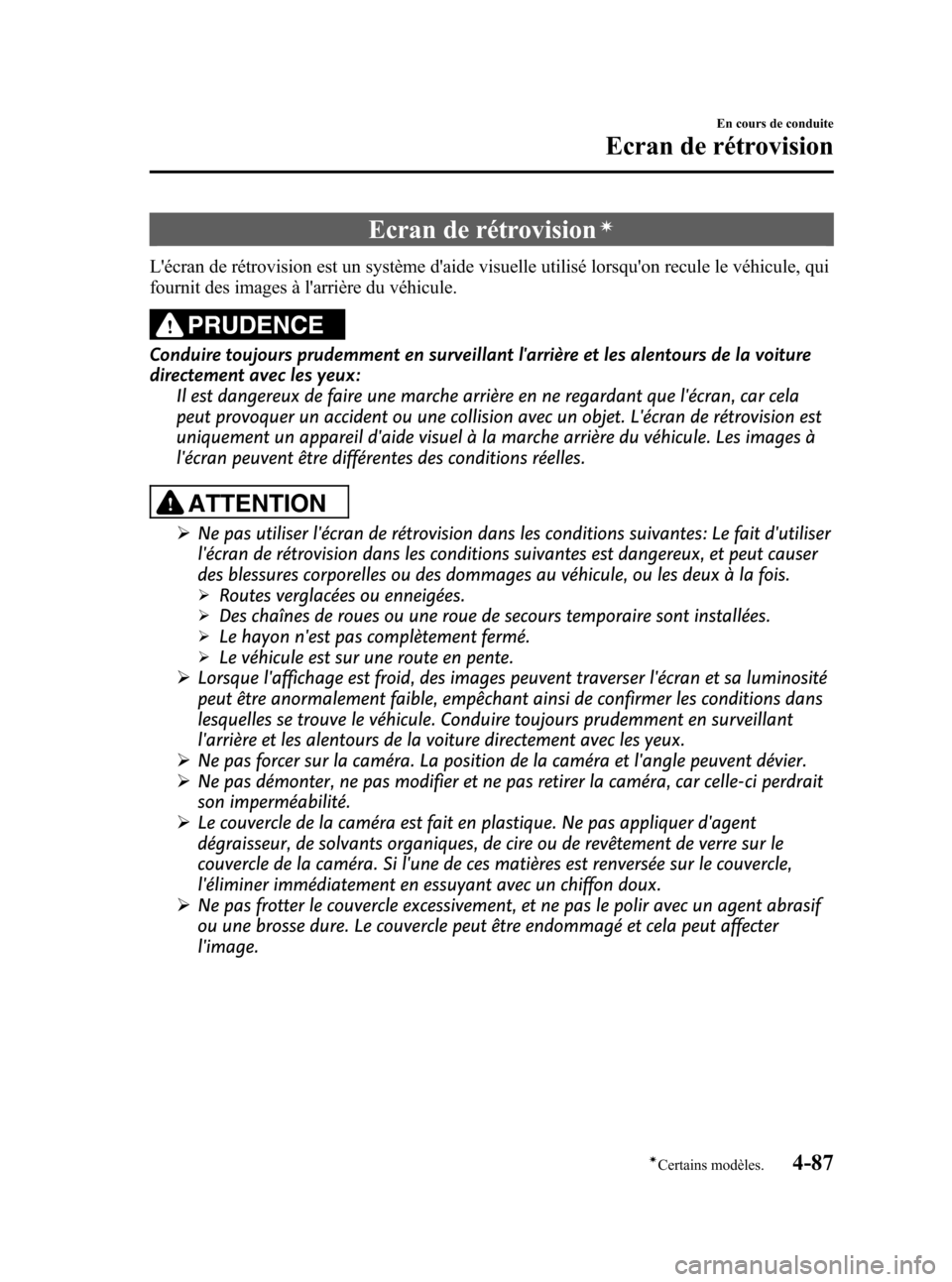

Ecran de rétrovisioní
L'écran de rétrovision est un système d'aide visuelle utilisé lorsqu'on recule le véhicule, qui
fournit des images à l'arrière du véhicule.
PRUDENCE
Conduire toujours prudemment en surveillant l'arrière et les alentours de la voiture
directement avec les yeux:
Il est dangereux de faire une marche arrière en ne regardant que l'écran, car cela
peut provoquer un accident ou une collision avec un objet. L'écran de rétrovision est
uniquement un appareil d'aide visuel à la marche arrière du véhicule. Les images à
l'écran peuvent être différentes des conditions réelles.
ATTENTION
ØNe pas utiliser l'écran de rétrovision dans les conditions suivantes: Le fait d'utiliser
l'écran de rétrovision dans les conditions suivantes est dangereux, et peut causer
des blessures corporelles ou des dommages au véhicule, ou les deux à la fois.
ØRoutes verglacées ou enneigées.
ØDes chaînes de roues ou une roue de secours temporaire sont installées.
ØLe hayon n'est pas complètement fermé.
ØLe véhicule est sur une route en pente.
ØLorsque l'affichage est froid, des images peuvent traverser l'écran et sa luminosité
peut être anormalement faible, empêchant ainsi de confirmer les conditions dans
lesquelles se trouve le véhicule. Conduire toujours prudemment en surveillant
l'arrière et les alentours de la voiture directement avec les yeux.
ØNe pas forcer sur la caméra. La position de la caméra et l'angle peuvent dévier.
ØNe pas démonter, ne pas modifier et ne pas retirer la caméra, car celle-ci perdrait
son imperméabilité.
ØLe couvercle de la caméra est fait en plastique. Ne pas appliquer d'agent
dégraisseur, de solvants organiques, de cire ou de revêtement de verre sur le
couvercle de la caméra. Si l'une de ces matières est renversée sur le couvercle,
l'éliminer immédiatement en essuyant avec un chiffon doux.
ØNe pas frotter le couvercle excessivement, et ne pas le polir avec un agent abrasif
ou une brosse dure. Le couvercle peut être endommagé et cela peut affecter
l'image.
En cours de conduite
Ecran de rétrovision
4-87íCertains modèles. CX-5_8CA6-EC-11L_Edition1 Page231
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (232,1)
REMARQUElSi de l'eau, de la neige ou de la boue adhèrent à la lentille de la caméra, les éliminer en essuyant
avec un chiffon doux. S'il est impossible de les éliminer en essuyant, utiliser un détergent doux.
lSi la température de la caméra augmente brusquement, (très chaud à froid, froid à très chaud)
l'écran de rétrovision peut ne pas fonctionner correctement.
lPour remplacer les pneus, s'adresser à un concessionnaire agréé Mazda. Le fait de remplacer les
pneus peut causer une déviation des lignes de guidage qui apparaissent sur l'écran.
lSi le véhicule a subi une collision à l'avant, sur les côtés ou à l'arrière, il est possible que
l'alignement de la caméra de vue arrière de stationnement (emplacement, angle d'installation) ait
dévié. Toujours s'adresser à un concessionnaire agréé Mazda pour faire inspecter le véhicule.

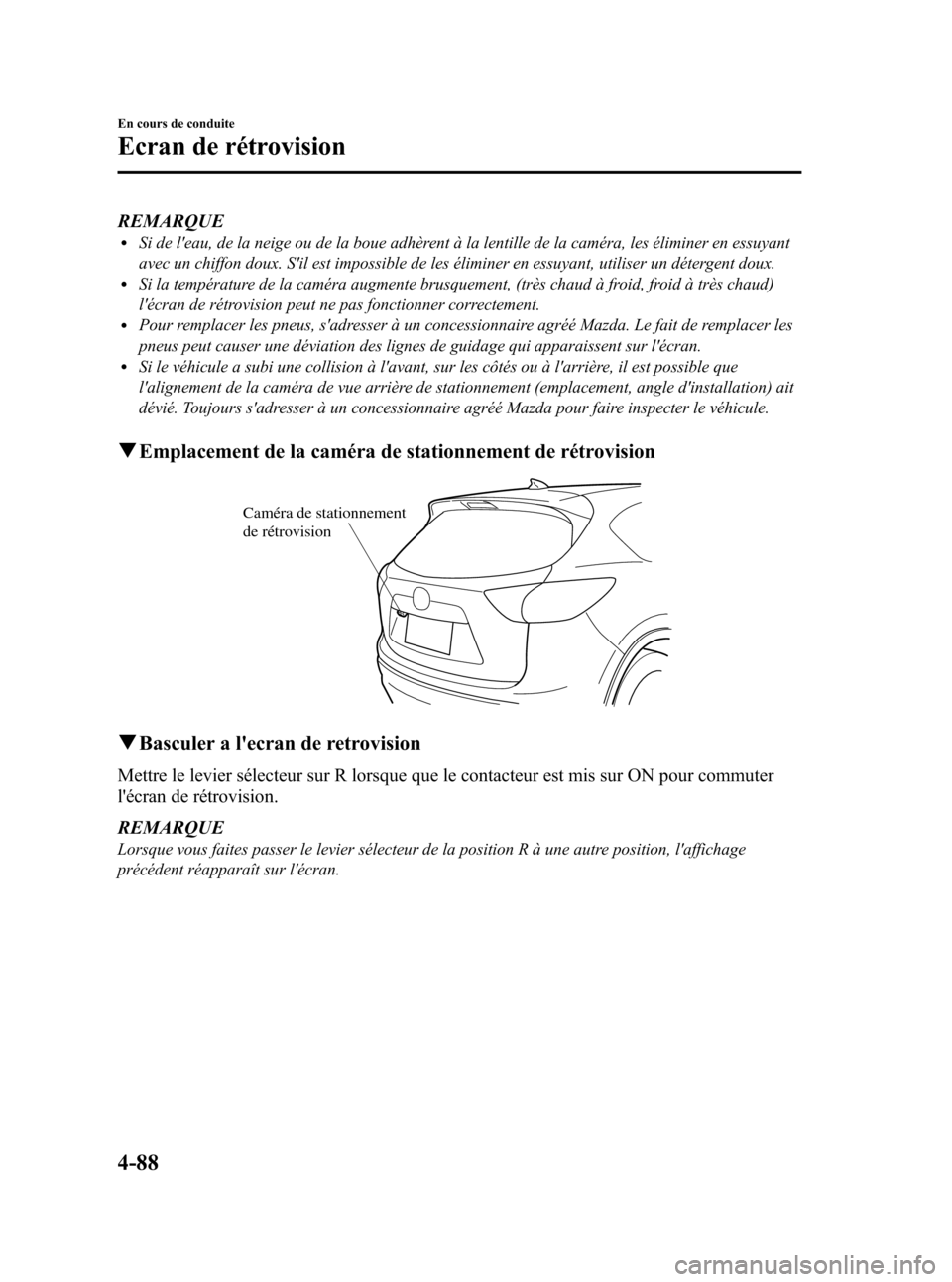

qEmplacement de la caméra de stationnement de rétrovision
Caméra de stationnement
de rétrovision
qBasculer a l'ecran de retrovision
Mettre le levier sélecteur sur R lorsque que le contacteur est mis sur ON pour commuter
l'écran de rétrovision.
REMARQUE
Lorsque vous faites passer le levier sélecteur de la position R à une autre position, l'affichage
précédent réapparaît sur l'écran.
4-88
En cours de conduite
Ecran de rétrovision
CX-5_8CA6-EC-11L_Edition1 Page232
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (233,1)

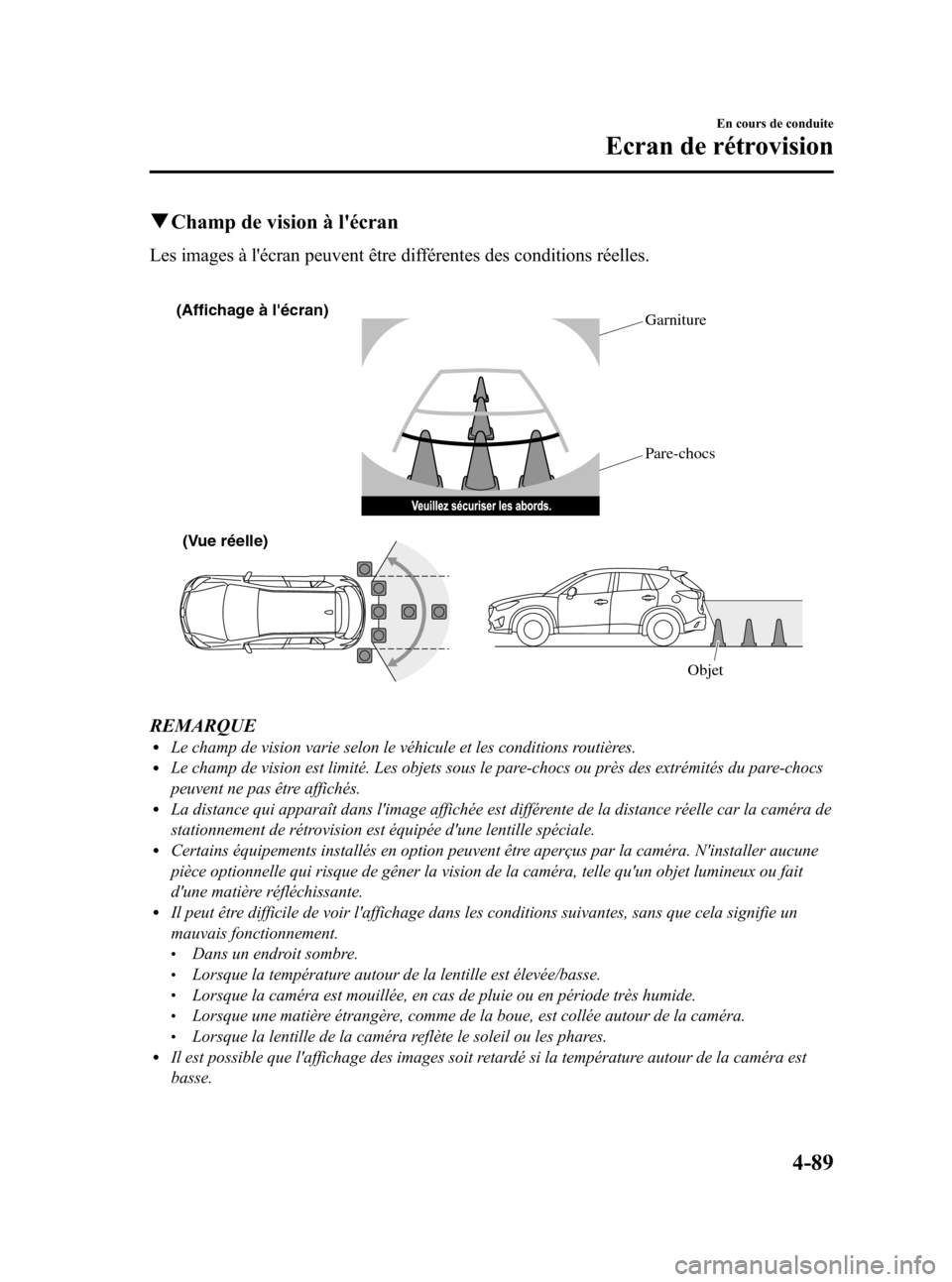

qChamp de vision à l'écran
Les images à l'écran peuvent être différentes des conditions réelles.
(Affichage à l'écran)
(Vue réelle)
Objet Garniture
Pare-chocs
REMARQUElLe champ de vision varie selon le véhicule et les conditions routières.lLe champ de vision est limité. Les objets sous le pare-chocs ou près des extrémités du pare-chocs
peuvent ne pas être affichés.
lLa distance qui apparaît dans l'image affichée est différente de la distance réelle car la caméra de
stationnement de rétrovision est équipée d'une lentille spéciale.
lCertains équipements installés en option peuvent être aperçus par la caméra. N'installer aucune
pièce optionnelle qui risque de gêner la vision de la caméra, telle qu'un objet lumineux ou fait
d'une matière réfléchissante.
lIl peut être difficile de voir l'affichage dans les conditions suivantes, sans que cela signifie un
mauvais fonctionnement.
lDans un endroit sombre.lLorsque la température autour de la lentille est élevée/basse.lLorsque la caméra est mouillée, en cas de pluie ou en période très humide.lLorsque une matière étrangère, comme de la boue, est collée autour de la caméra.lLorsque la lentille de la caméra reflète le soleil ou les phares.lIl est possible que l'affichage des images soit retardé si la température autour de la caméra est
basse.
En cours de conduite
Ecran de rétrovision
4-89
CX-5_8CA6-EC-11L_Edition1 Page233
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (234,1)

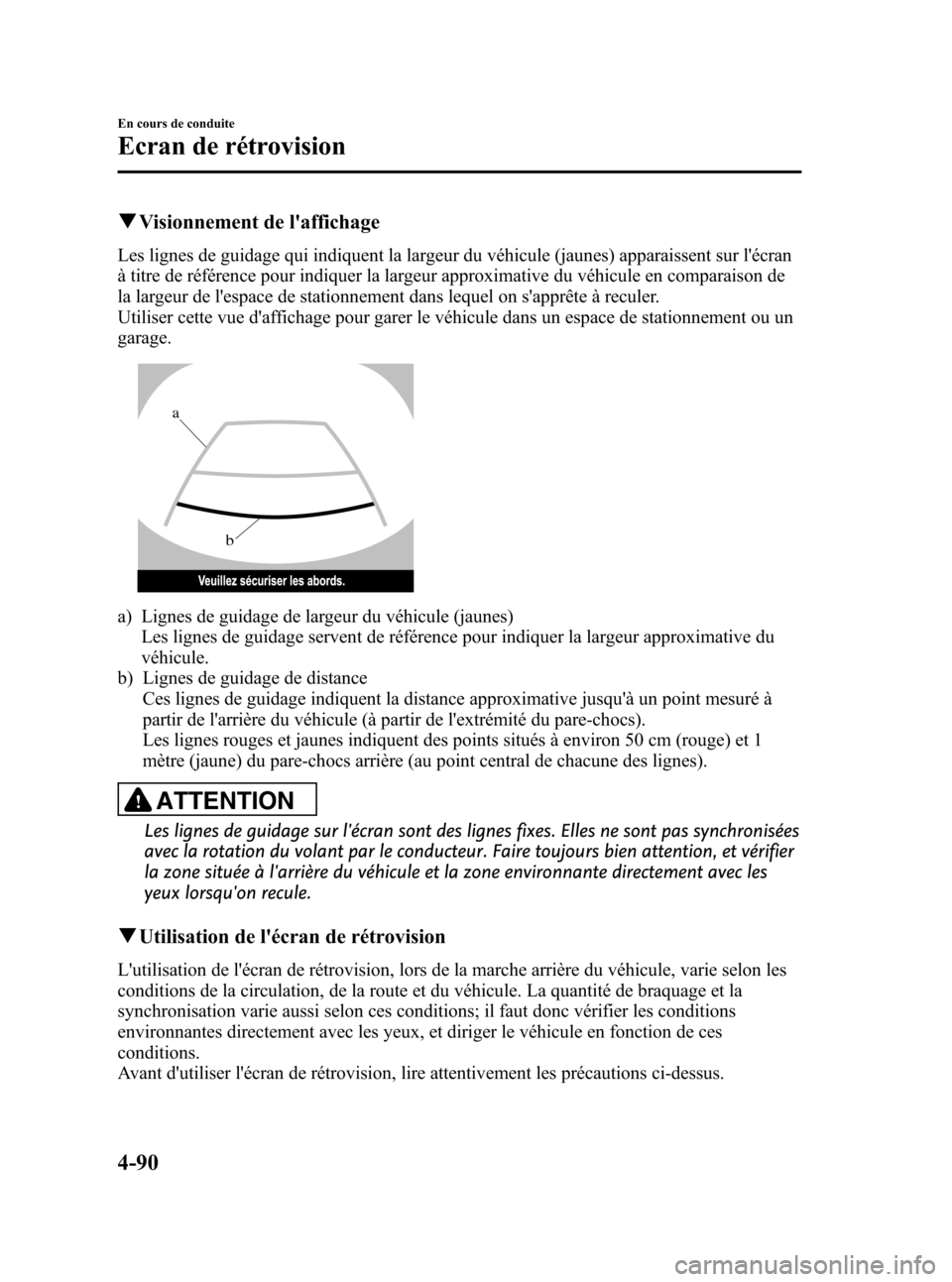

qVisionnement de l'affichage
Les lignes de guidage qui indiquent la largeur du véhicule (jaunes) apparaissent sur l'écran
à titre de référence pour indiquer la largeur approximative du véhicule en comparaison de
la largeur de l'espace de stationnement dans lequel on s'apprête à reculer.
Utiliser cette vue d'affichage pour garer le véhicule dans un espace de stationnement ou un
garage.
b
a
a) Lignes de guidage de largeur du véhicule (jaunes)
Les lignes de guidage servent de référence pour indiquer la largeur approximative du
véhicule.
b) Lignes de guidage de distance
Ces lignes de guidage indiquent la distance approximative jusqu'à un point mesuré à
partir de l'arrière du véhicule (à partir de l'extrémité du pare-chocs).
Les lignes rouges et jaunes indiquent des points situés à environ 50 cm (rouge) et 1
mètre (jaune) du pare-chocs arrière (au point central de chacune des lignes).
ATTENTION
Les lignes de guidage sur l'écran sont des lignes fixes. Elles ne sont pas synchronisées
avec la rotation du volant par le conducteur. Faire toujours bien attention, et vérifier
la zone située à l'arrière du véhicule et la zone environnante directement avec les
yeux lorsqu'on recule.
qUtilisation de l'écran de rétrovision
L'utilisation de l'écran de rétrovision, lors de la marche arrière du véhicule, varie selon les
conditions de la circulation, de la route et du véhicule. La quantité de braquage et la
synchronisation varie aussi selon ces conditions; il faut donc vérifier les conditions
environnantes directement avec les yeux, et diriger le véhicule en fonction de ces
conditions.
Avant d'utiliser l'écran de rétrovision, lire attentivement les précautions ci-dessus.
4-90
En cours de conduite
Ecran de rétrovision
CX-5_8CA6-EC-11L_Edition1 Page234
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (235,1)
REMARQUE
Les images qui apparaissent sur l'écran d'affichage des images provenant de la caméra de
stationnement de rétrovision sont des images inversées (images en miroir).

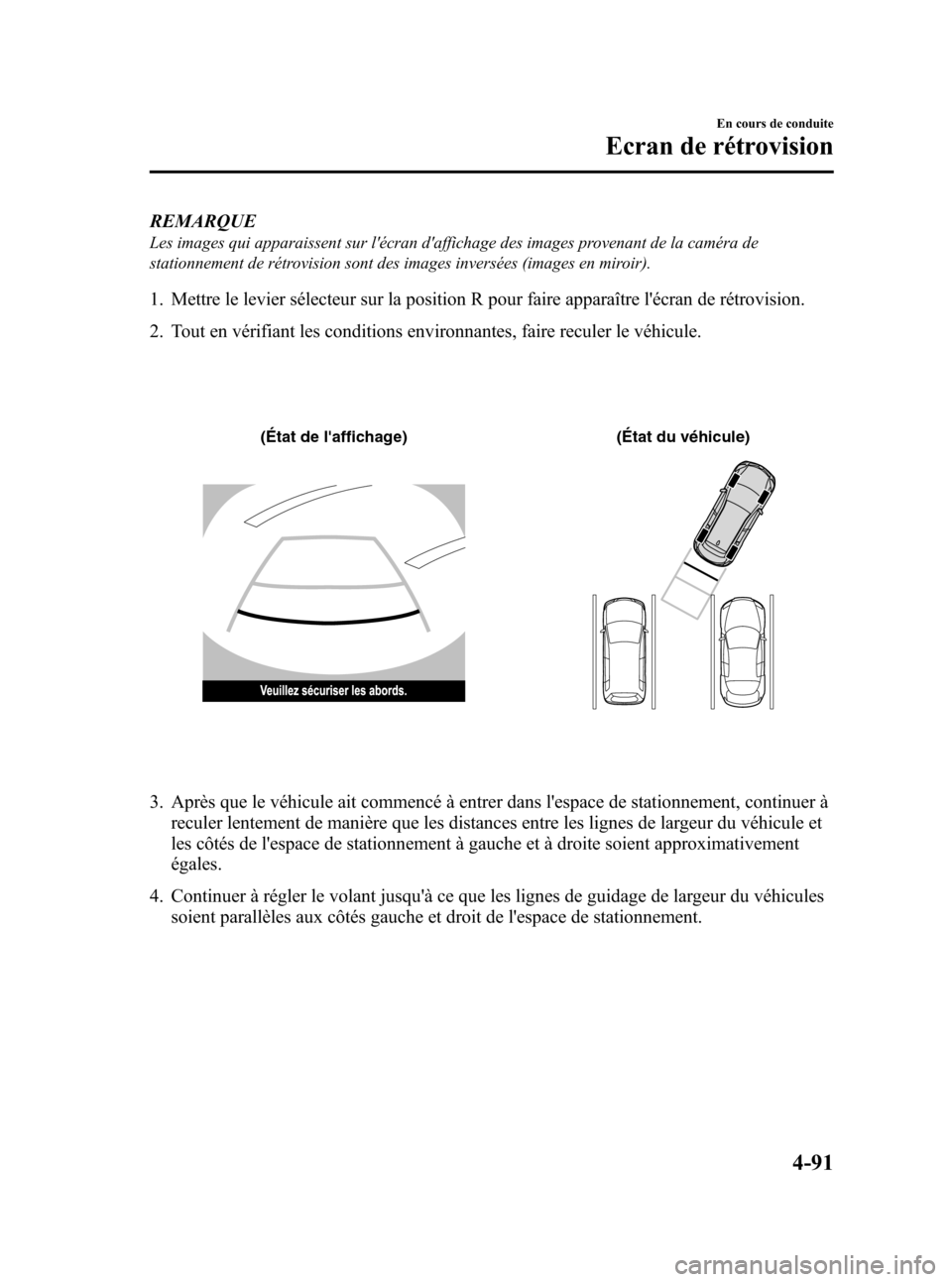

1. Mettre le levier sélecteur sur la position R pour faire apparaître l'écran de rétrovision.
2. Tout en vérifiant les conditions environnantes, faire reculer le véhicule.
(État de l'affichage) (État du véhicule)
3. Après que le véhicule ait commencé à entrer dans l'espace de stationnement, continuer à
reculer lentement de manière que les distances entre les lignes de largeur du véhicule et
les côtés de l'espace de stationnement à gauche et à droite soient approximativement
égales.
4. Continuer à régler le volant jusqu'à ce que les lignes de guidage de largeur du véhicules
soient parallèles aux côtés gauche et droit de l'espace de stationnement.
En cours de conduite
Ecran de rétrovision
4-91
CX-5_8CA6-EC-11L_Edition1 Page235
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (236,1)

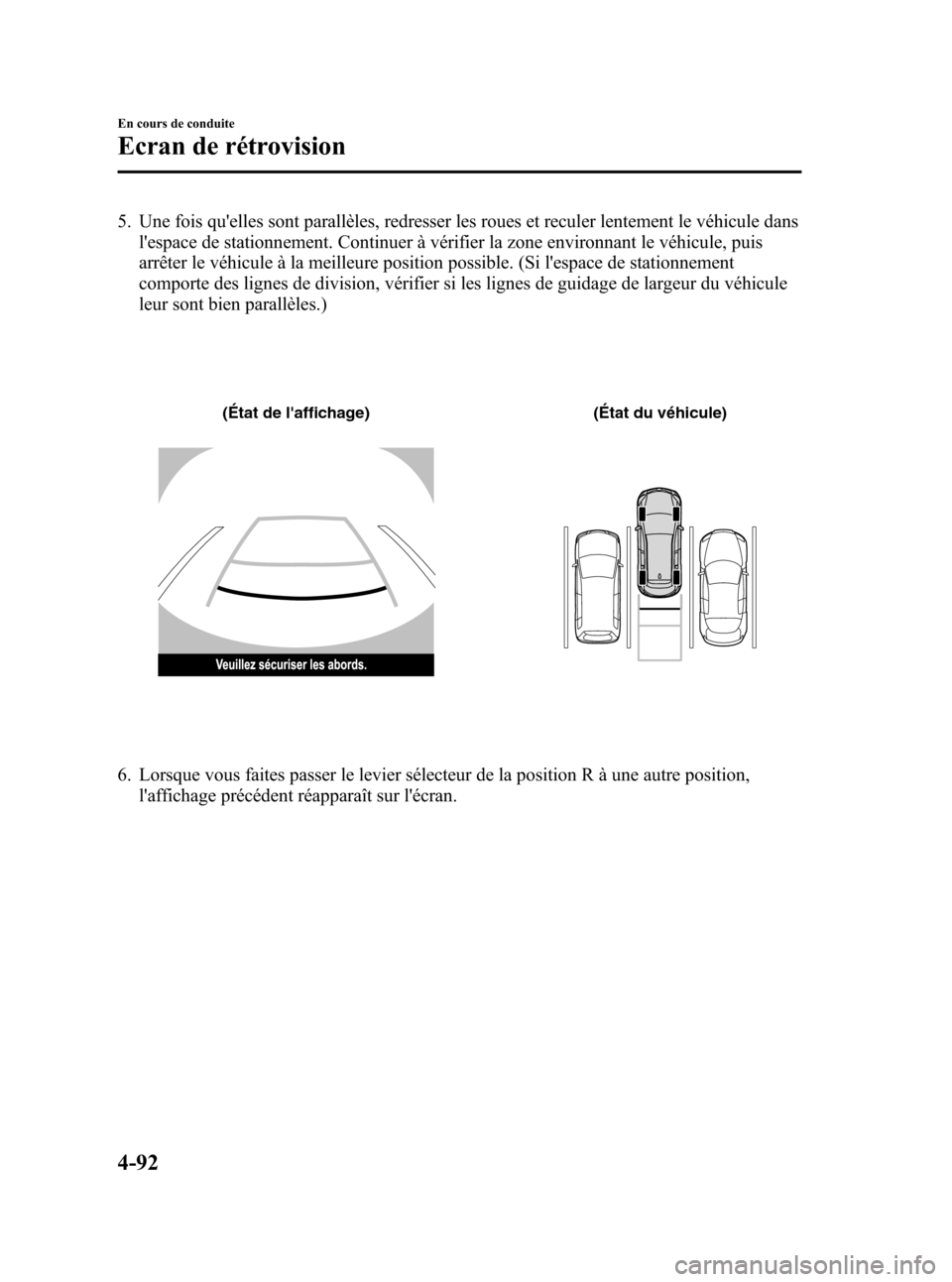

5. Une fois qu'elles sont parallèles, redresser les roues et reculer lentement le véhicule dans
l'espace de stationnement. Continuer à vérifier la zone environnant le véhicule, puis
arrêter le véhicule à la meilleure position possible. (Si l'espace de stationnement
comporte des lignes de division, vérifier si les lignes de guidage de largeur du véhicule
leur sont bien parallèles.)
(État de l'affichage) (État du véhicule)
6. Lorsque vous faites passer le levier sélecteur de la position R à une autre position,
l'affichage précédent réapparaît sur l'écran.
4-92
En cours de conduite
Ecran de rétrovision
CX-5_8CA6-EC-11L_Edition1 Page236
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (237,1)

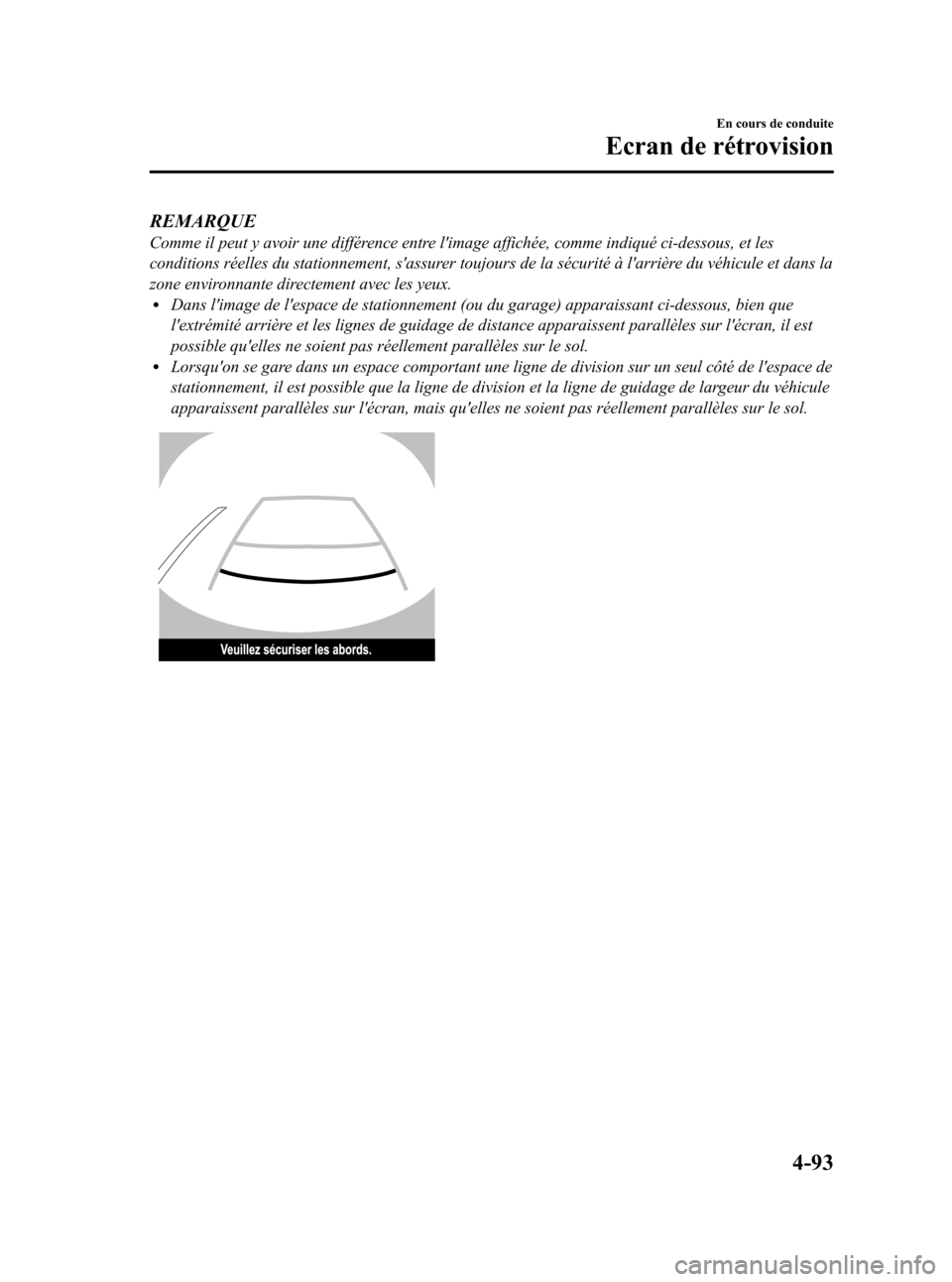

REMARQUE
Comme il peut y avoir une différence entre l'image affichée, comme indiqué ci-dessous, et les
conditions réelles du stationnement, s'assurer toujours de la sécurité à l'arrière du véhicule et dans la
zone environnante directement avec les yeux.
lDans l'image de l'espace de stationnement (ou du garage) apparaissant ci-dessous, bien que
l'extrémité arrière et les lignes de guidage de distance apparaissent parallèles sur l'écran, il est
possible qu'elles ne soient pas réellement parallèles sur le sol.
lLorsqu'on se gare dans un espace comportant une ligne de division sur un seul côté de l'espace de
stationnement, il est possible que la ligne de division et la ligne de guidage de largeur du véhicule
apparaissent parallèles sur l'écran, mais qu'elles ne soient pas réellement parallèles sur le sol.
En cours de conduite
Ecran de rétrovision
4-93
CX-5_8CA6-EC-11L_Edition1 Page237
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (238,1)

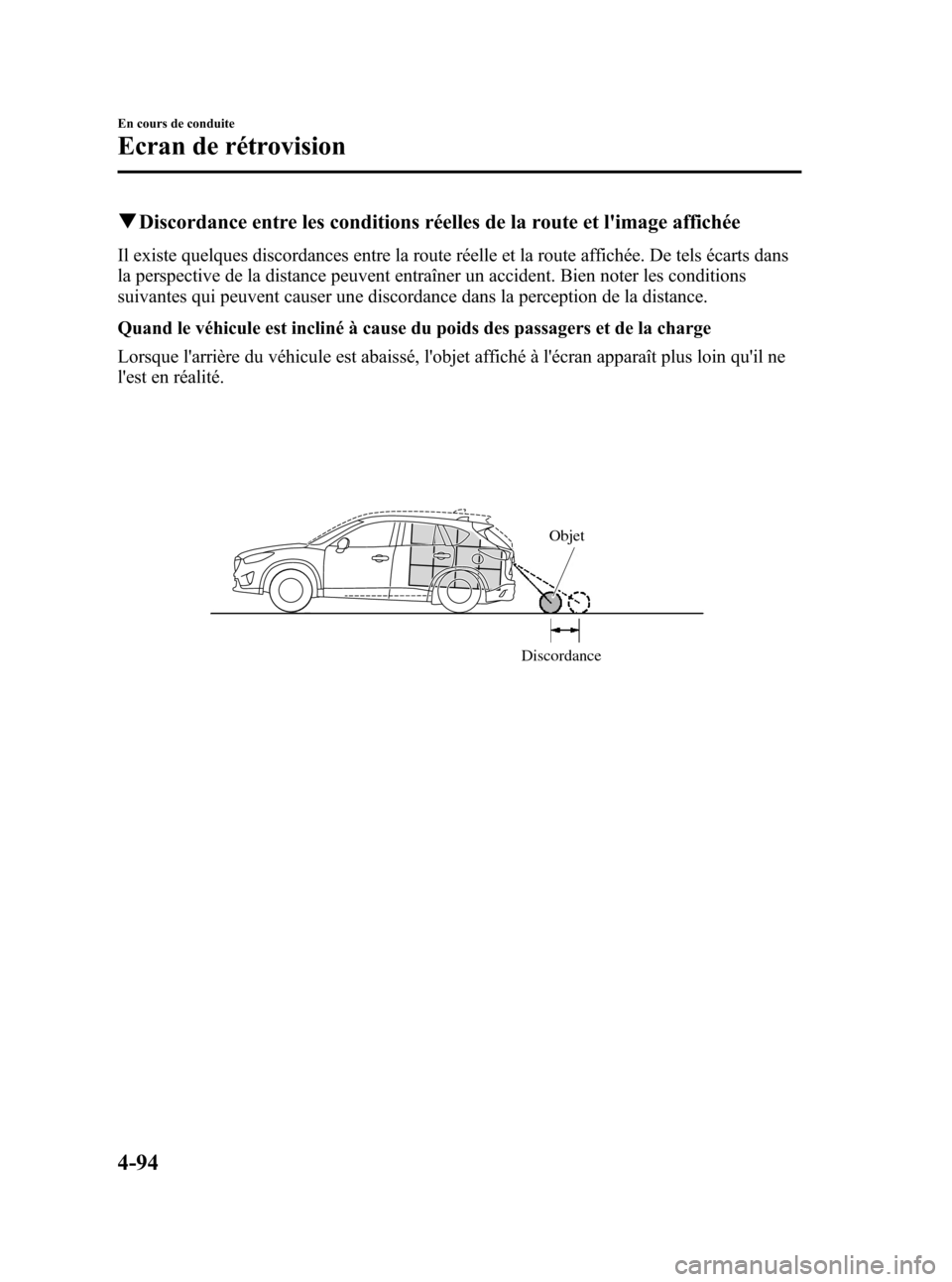

qDiscordance entre les conditions réelles de la route et l'image affichée
Il existe quelques discordances entre la route réelle et la route affichée. De tels écarts dans
la perspective de la distance peuvent entraîner un accident. Bien noter les conditions
suivantes qui peuvent causer une discordance dans la perception de la distance.
Quand le véhicule est incliné à cause du poids des passagers et de la charge
Lorsque l'arrière du véhicule est abaissé, l'objet affiché à l'écran apparaît plus loin qu'il ne
l'est en réalité.
DiscordanceObjet
4-94
En cours de conduite
Ecran de rétrovision
CX-5_8CA6-EC-11L_Edition1 Page238
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (239,1)

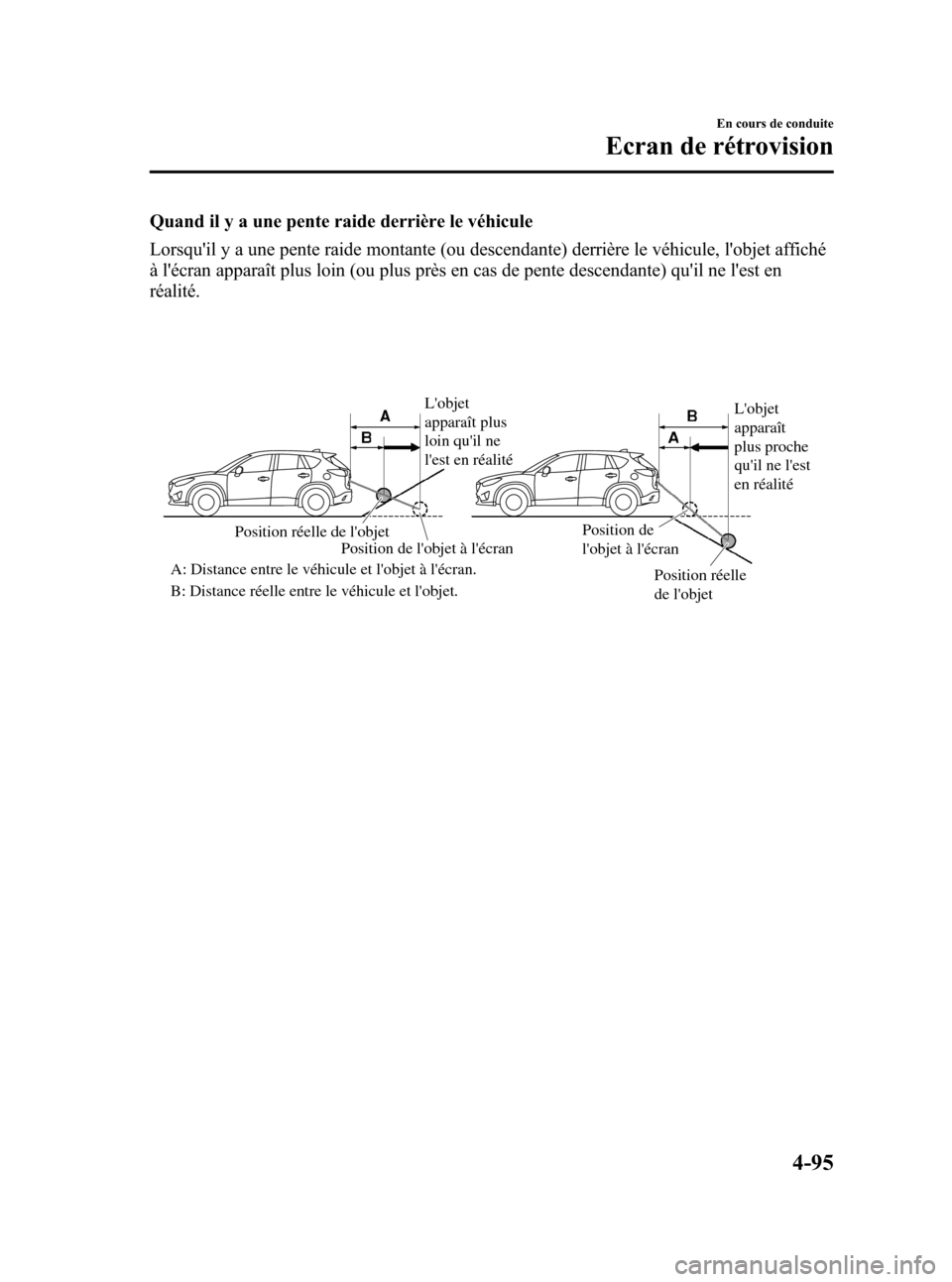

Quand il y a une pente raide derrière le véhicule
Lorsqu'il y a une pente raide montante (ou descendante) derrière le véhicule, l'objet affiché
à l'écran apparaît plus loin (ou plus près en cas de pente descendante) qu'il ne l'est en
réalité.
L'objet
apparaît plus
loin qu'il ne
l'est en réalitéL'objet
apparaît
plus proche
qu'il ne l'est
en réalité
Position réelle
de l'objet Position réelle de l'objet
Position de l'objet à l'écran
A: Distance entre le véhicule et l'objet à l'écran.
B: Distance réelle entre le véhicule et l'objet.Position de
l'objet à l'écran
En cours de conduite
Ecran de rétrovision
4-95
CX-5_8CA6-EC-11L_Edition1 Page239
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (240,1)
Objet en trois dimensions à l'arrière du véhicule
Comme les lignes de guidage de distance sont affichées sur la base d'une surface plane, la
distance à l'objet en trois dimensions affichée sur l'écran est différente de la distance réelle.
A
A
C B
CB
(Distance réelle) B>C=A
Distance détectée sur l'écran A>B>C(Affichage à l'écran)
(Condition réelle)
