MAZDA MODEL CX-5 2013 Manuel du propriétaire (in French)

Black plate (201,1)

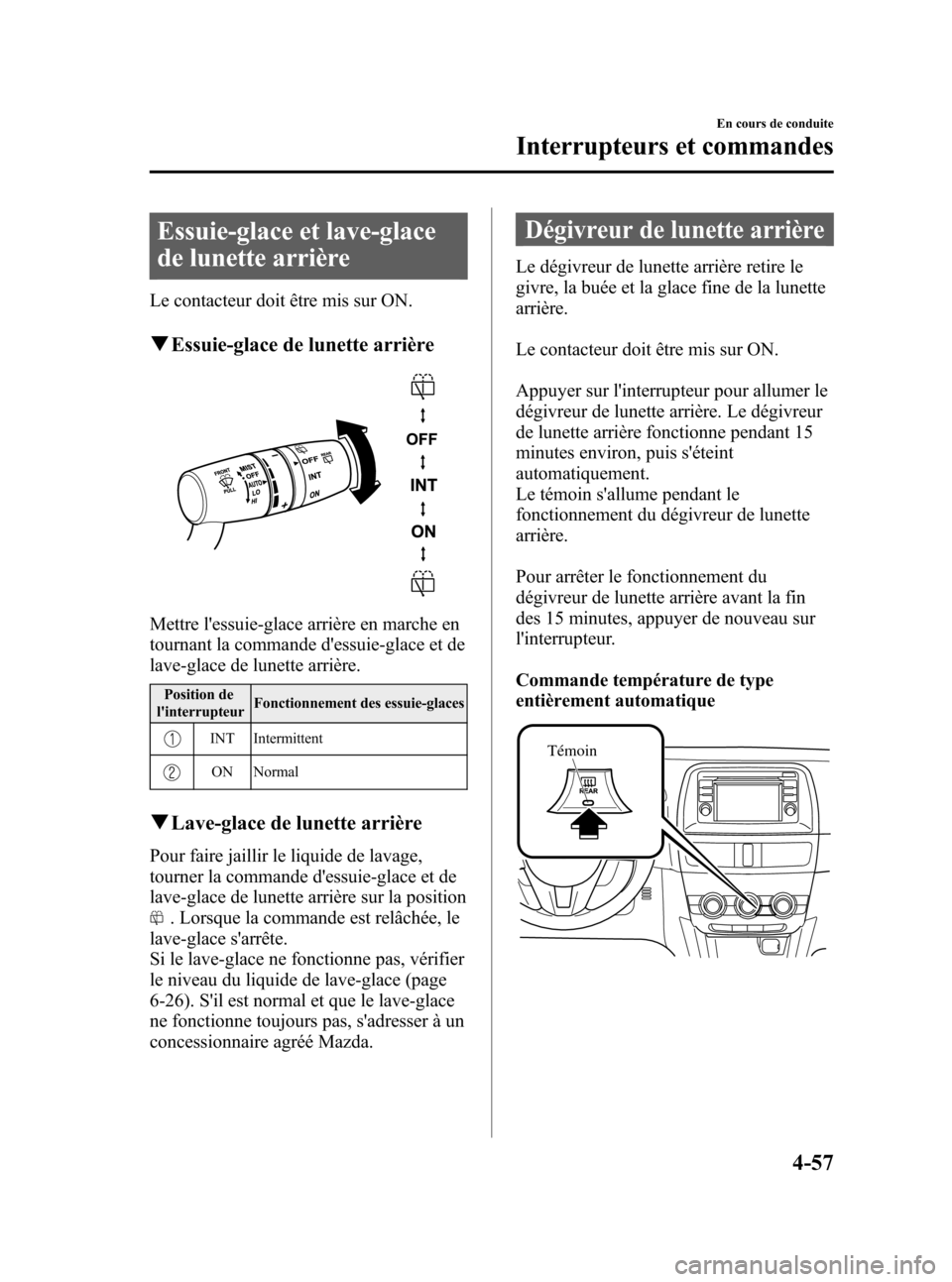

Essuie-glace et lave-glace
de lunette arrière
Le contacteur doit être mis sur ON.
qEssuie-glace de lunette arrière
Mettre l'essuie-glace arrière en marche en
tournant la commande d'essuie-glace et de
lave-glace de lunette arrière.
Position de
l'interrupteurFonctionnement des essuie-glaces
INT Intermittent
ON Normal
qLave-glace de lunette arrière
Pour faire jaillir le liquide de lavage,
tourner la commande d'essuie-glace et de
lave-glace de lunette arrière sur la position
. Lorsque la commande est relâchée, le
lave-glace s'arrête.
Si le lave-glace ne fonctionne pas, vérifier
le niveau du liquide de lave-glace (page
6-26). S'il est normal et que le lave-glace
ne fonctionne toujours pas, s'adresser à un
concessionnaire agréé Mazda.
Dégivreur de lunette arrière
Le dégivreur de lunette arrière retire le
givre, la buée et la glace fine de la lunette
arrière.
Le contacteur doit être mis sur ON.
Appuyer sur l'interrupteur pour allumer le
dégivreur de lunette arrière. Le dégivreur
de lunette arrière fonctionne pendant 15
minutes environ, puis s'éteint
automatiquement.
Le témoin s'allume pendant le
fonctionnement du dégivreur de lunette
arrière.
Pour arrêter le fonctionnement du
dégivreur de lunette arrière avant la fin
des 15 minutes, appuyer de nouveau sur
l'interrupteur.
Commande température de type
entièrement automatique
Témoin
En cours de conduite
Interrupteurs et commandes
4-57
CX-5_8CA6-EC-11L_Edition1 Page201
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (202,1)

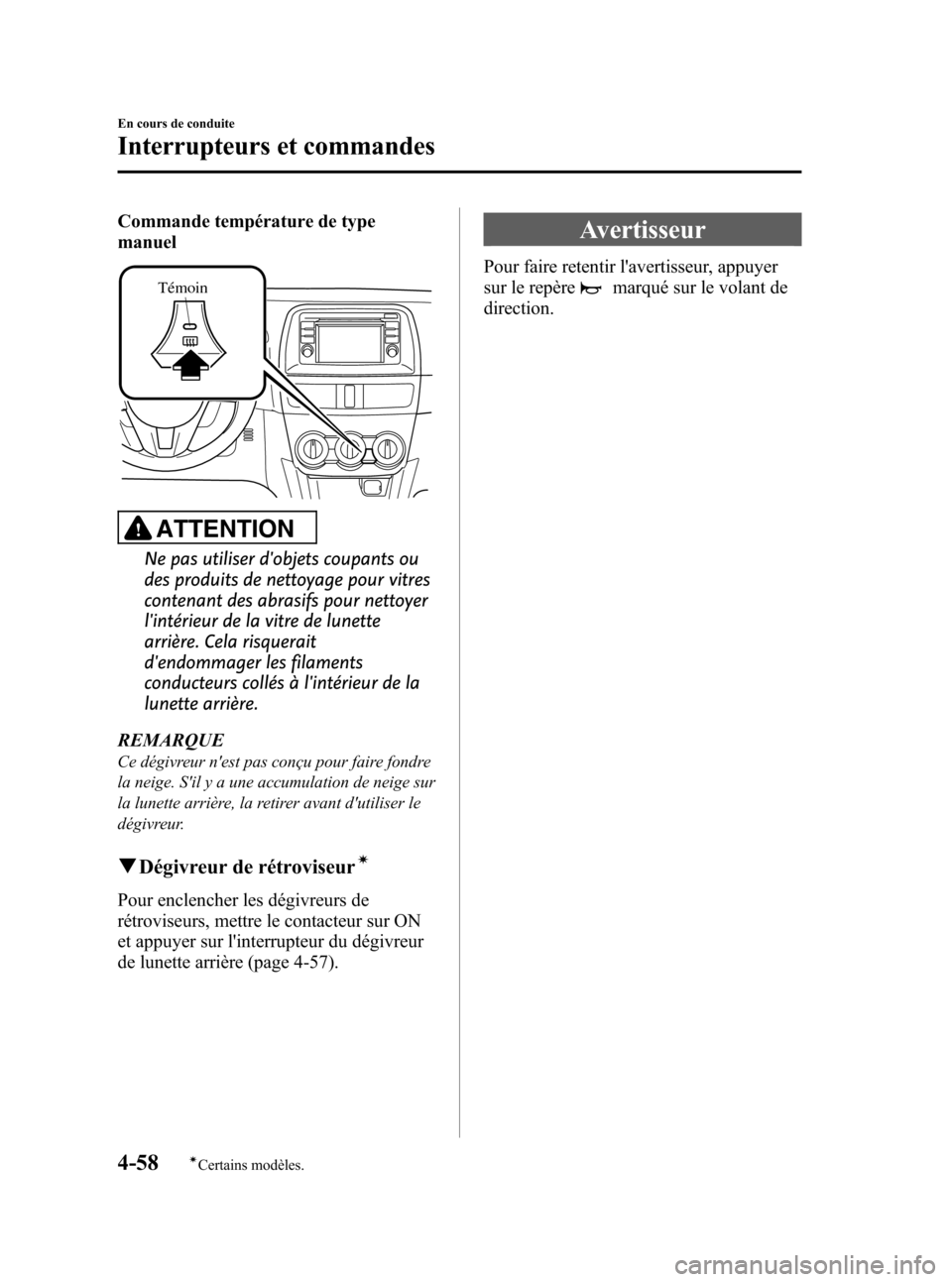

Commande température de type
manuel
Témoin
ATTENTION
Ne pas utiliser d'objets coupants ou
des produits de nettoyage pour vitres
contenant des abrasifs pour nettoyer
l'intérieur de la vitre de lunette
arrière. Cela risquerait
d'endommager les filaments
conducteurs collés à l'intérieur de la
lunette arrière.
REMARQUE
Ce dégivreur n'est pas conçu pour faire fondre
la neige. S'il y a une accumulation de neige sur
la lunette arrière, la retirer avant d'utiliser le
dégivreur.
qDégivreur de rétroviseurí
Pour enclencher les dégivreurs de
rétroviseurs, mettre le contacteur sur ON
et appuyer sur l'interrupteur du dégivreur
de lunette arrière (page 4-57).
Avertisseur
Pour faire retentir l'avertisseur, appuyer
sur le repère
marqué sur le volant de
direction.
4-58
En cours de conduite
íCertains modèles.
Interrupteurs et commandes
CX-5_8CA6-EC-11L_Edition1 Page202
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (203,1)

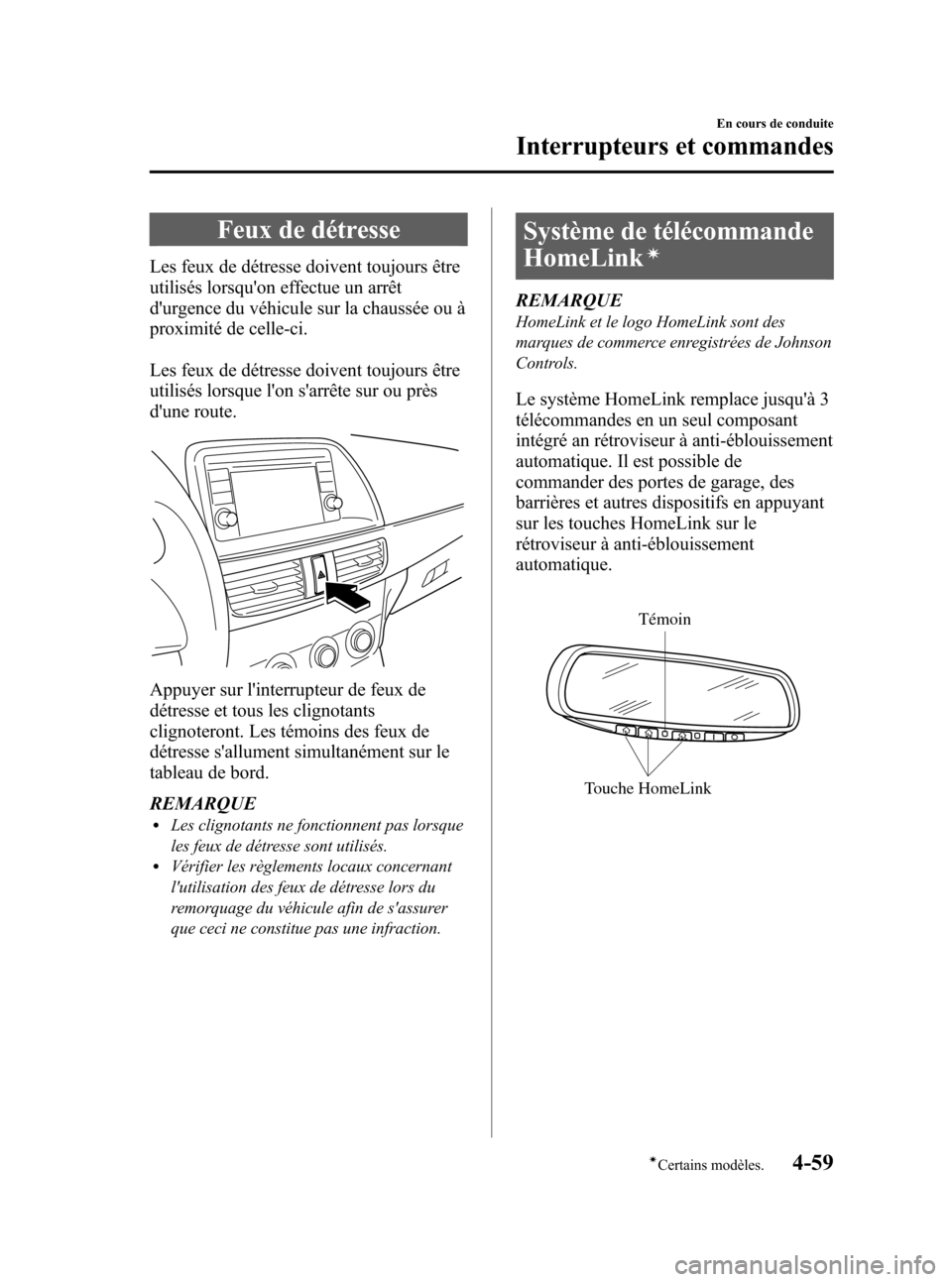

Feux de détresse
Les feux de détresse doivent toujours être
utilisés lorsqu'on effectue un arrêt
d'urgence du véhicule sur la chaussée ou à
proximité de celle-ci.
Les feux de détresse doivent toujours être
utilisés lorsque l'on s'arrête sur ou près
d'une route.
Appuyer sur l'interrupteur de feux de
détresse et tous les clignotants
clignoteront. Les témoins des feux de
détresse s'allument simultanément sur le
tableau de bord.
REMARQUE
lLes clignotants ne fonctionnent pas lorsque
les feux de détresse sont utilisés.
lVérifier les règlements locaux concernant
l'utilisation des feux de détresse lors du
remorquage du véhicule afin de s'assurer
que ceci ne constitue pas une infraction.
Système de télécommande
HomeLink
í
REMARQUE
HomeLink et le logo HomeLink sont des
marques de commerce enregistrées de Johnson
Controls.
Le système HomeLink remplace jusqu'à 3
télécommandes en un seul composant
intégré an rétroviseur à anti-éblouissement
automatique. Il est possible de
commander des portes de garage, des
barrières et autres dispositifs en appuyant
sur les touches HomeLink sur le
rétroviseur à anti-éblouissement
automatique.
Touche HomeLink
Témoin
En cours de conduite
Interrupteurs et commandes
4-59íCertains modèles. CX-5_8CA6-EC-11L_Edition1 Page203
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (204,1)
PRUDENCE
Ne pas utiliser le système HomeLink
avec un ouvre-porte de garage qui ne
possède pas de dispositif d'arrêt
automatique et de marche arrière:
L'utilisation du système HomeLink
avec un ouvre-porte de garage qui
n'est pas équipé d'un dispositif
d'arrêt automatique et de marche
arrière tel que prescrit par les normes
de sécurité fédérales est dangereuse.
(Ceci inclut les portes de garage
manufacturées avant le 1er avril
1982.)
L'utilisation de tels ouvre-portes de
garage peut augmenter le risque de
blessures graves ou de mort. Pour
plus d'informations, contacter
HomeLink sans frais au 1-800-355-
3515, visiter le site Web
www.Homelink.com ou s'adresser à
un concessionnaire agréé Mazda.
Toujours vérifier qu'il n'y a pas
d'obstruction et que personne ne se
trouve dans les zones autour des
portes de garage et des barrières avant
de programmer ou lors de l'utilisation
du système HomeLink:
La programmation ou l'utilisation du
système HomeLink sans s'assurer
que cela ne présente pas un danger
dans les zones autour des portes de
garage et des barrières est dangereux
et peut causer an accident et de
graves blessures si quelqu'un est
cogné par la porte de garage on la
barrière.
REMARQUE
La programmation ne sera pas effacée même si
la batterie est débranchée.
qPréprogrammation du système
HomeLink
REMARQUE
Il est recommandé d'installer de nouvelles piles
dans la télécommande du dispositif à
programmer dans le HomeLink, cela accélère
l'apprentissage et garantit une transmission
précise des signaux de fréquence radio.
lS'assurer qu'une télécommande est
disponible pour le dispositif à
programmer.
lDéconnecter l'alimentation an
dispositif.
qProgrammation du système
HomeLink
ATTENTION
Lors de la programmation d'un
ouvre-porte de garage ou d'une
barrière, débrancher l'alimentation
électrique de ces dispositifs avant la
programmation, car un
fonctionnement continu du dispositif
peut endommager le moteur.
Le système HomeLink possède 3 touches
qui peuvent être sélectionnées et
programmées individuellement à l'aide de
la télécommande actuelle disponible sur le
marché, comme suit:
1. Placer l'extrémité de la télécommande
de 2,5 à 7,5 cm (1 à 3 po.) de la touche
HomeLink que vous désirez
programmer, tout en continuant de
surveiller le témoin.
2. Appuyer et maintenir simultanément
les deux touches HomeLink choisies et
celle de la télécommande.Ne pas
relâcher les touches tant que l'étape
3 n'a pas été complétée.
4-60
En cours de conduite
Interrupteurs et commandes
CX-5_8CA6-EC-11L_Edition1 Page204
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (205,1)

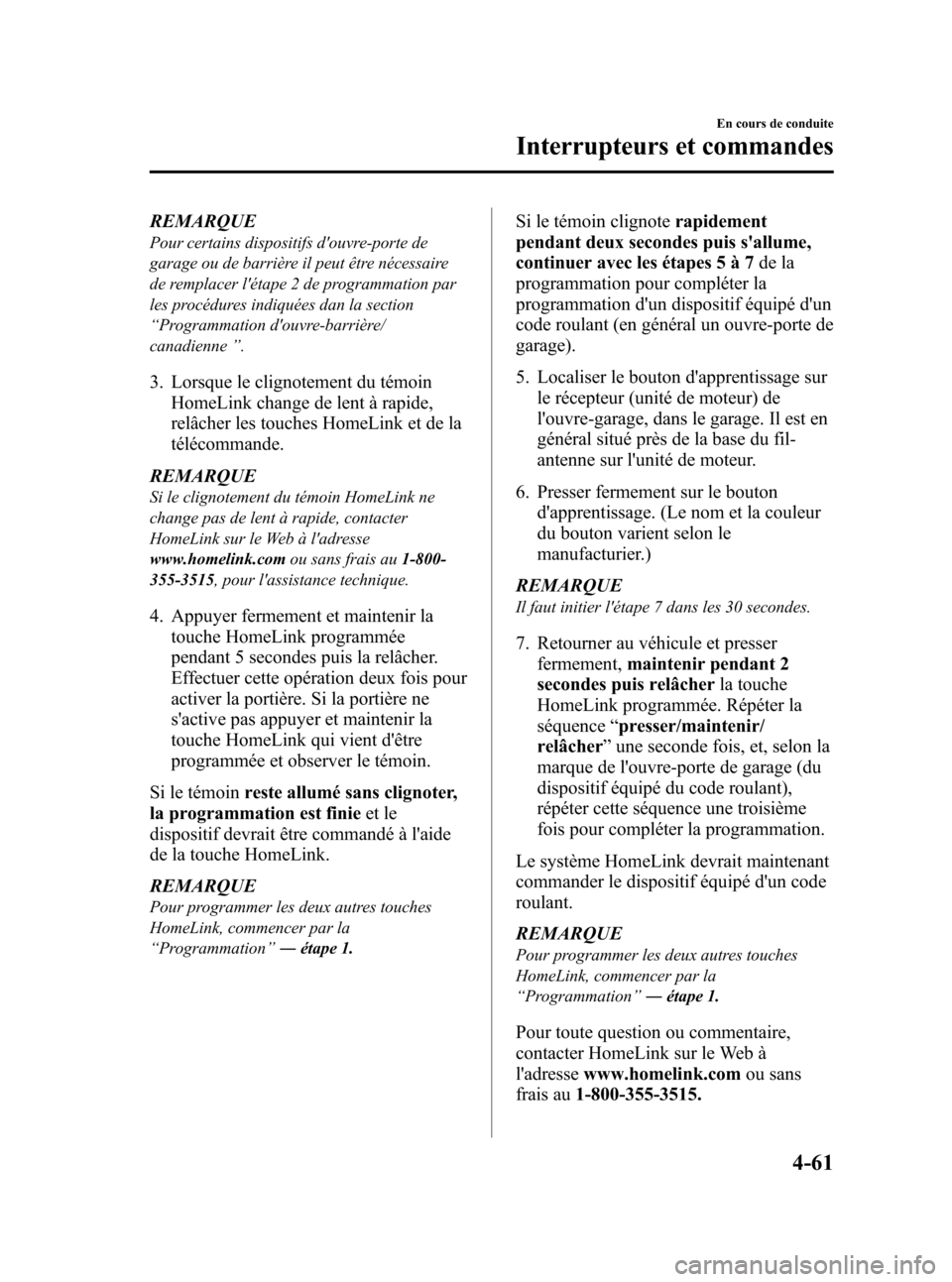

REMARQUE
Pour certains dispositifs d'ouvre-porte de
garage ou de barrière il peut être nécessaire
de remplacer l'étape 2 de programmation par
les procédures indiquées dan la section
“Programmation d'ouvre-barrière/
canadienne”.
3. Lorsque le clignotement du témoin
HomeLink change de lent à rapide,
relâcher les touches HomeLink et de la
télécommande.
REMARQUE
Si le clignotement du témoin HomeLink ne
change pas de lent à rapide, contacter
HomeLink sur le Web à l'adresse
www.homelink.comou sans frais au1-800-
355-3515, pour l'assistance technique.
4. Appuyer fermement et maintenir la
touche HomeLink programmée
pendant 5 secondes puis la relâcher.
Effectuer cette opération deux fois pour
activer la portière. Si la portière ne
s'active pas appuyer et maintenir la
touche HomeLink qui vient d'être
programmée et observer le témoin.
Si le témoinreste allumé sans clignoter,
la programmation est finieet le
dispositif devrait être commandé à l'aide
de la touche HomeLink.
REMARQUE
Pour programmer les deux autres touches
HomeLink, commencer par la
“Programmation”―étape 1.
Si le témoin clignoterapidement
pendant deux secondes puis s'allume,
continuer avec les étapes 5 à 7de la
programmation pour compléter la
programmation d'un dispositif équipé d'un
code roulant (en général un ouvre-porte de
garage).
5. Localiser le bouton d'apprentissage sur
le récepteur (unité de moteur) de
l'ouvre-garage, dans le garage. Il est en
général situé près de la base du fil-
antenne sur l'unité de moteur.
6. Presser fermement sur le bouton
d'apprentissage. (Le nom et la couleur
du bouton varient selon le
manufacturier.)
REMARQUE
Il faut initier l'étape 7 dans les 30 secondes.
7. Retourner au véhicule et presser
fermement,maintenir pendant 2
secondes puis relâcherla touche
HomeLink programmée. Répéter la
séquence“presser/maintenir/
relâcher”une seconde fois, et, selon la
marque de l'ouvre-porte de garage (du
dispositif équipé du code roulant),
répéter cette séquence une troisième
fois pour compléter la programmation.
Le système HomeLink devrait maintenant
commander le dispositif équipé d'un code
roulant.
REMARQUE
Pour programmer les deux autres touches
HomeLink, commencer par la
“Programmation”―étape 1.
Pour toute question ou commentaire,
contacter HomeLink sur le Web à
l'adressewww.homelink.comou sans
frais au1-800-355-3515.
En cours de conduite
Interrupteurs et commandes
4-61
CX-5_8CA6-EC-11L_Edition1 Page205
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (206,1)
qProgrammation d'ouvre-barrière/
canadienne
La loi concernant les fréquences radio au
Canada exige que les signaux ne soient
émis que pendant quelques secondes de
transmission, ce qui peut ne pas être
suffisant pour que le système HomeLink
reçoive le signal lors de la
programmation. Il en est de même pour
certains dispositifs d'ouvre-barrière aux
Etats-Unis.
Au Canada ou en cas de difficulté de
programmation d'un ouvre-barrière à
l'aide de la méthode de programmation
(indépendamment du pays),remplacer
l'étape 2 de la programmationpar les
étapes suivantes:
REMARQUE
Lors de la programmation d'un ouvre-porte de
garage ou d'un ouvre-barrière, il est
recommandé de débrancher le dispositif
pendant la procédure de cycle, pour éviter une
surchauffe.
Maintenir la touche HomeLink tout en
appuyant et relâchant (cycle), aux deux
secondes, la touche de la télécommande
jusqu'à ce que les signaux soient acceptés
par le système HomeLink. (Le témoin
clignotera lentement puis rapidement.)
Passer à l'étape 3 de programmation pour
compléter la programmation.
qUtilisation du système HomeLink
Appuyer sur la touche HomeLink
programmée pour commander le dispositif
correspondant. Le code continue d'être
transmis jusqu'à un maximum de 20
secondes.
qReprogrammation du système
HomeLink
Pour programmer un dispositif sur une
touche HomeLink déjà programmée,
suivez les étapes suivantes:
1. Maintenir la touche HomeLink désirée.
NE PASrelâcher la touche.
2. Le témoin commence a clignoter après
20 secondes. Sans relâcher la touche
HomeLink, passer à l'étape 1 de la
programmation.
qEffacement des touches HomeLink
Pour effacer la programmation des trois
touches HomeLink, appuyer et maintenir
les deux touches extérieures (
,)
sur le rétroviseur é anti-éblouissement
automatique jusqu'à ce que le témoin
HomeLink commence à clignoter après
environ 10 secondes.
Vérifier que la programmation a été
effacée lorsque le véhicule n'est pas
utilisé.
4-62
En cours de conduite
Interrupteurs et commandes
CX-5_8CA6-EC-11L_Edition1 Page206
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (207,1)

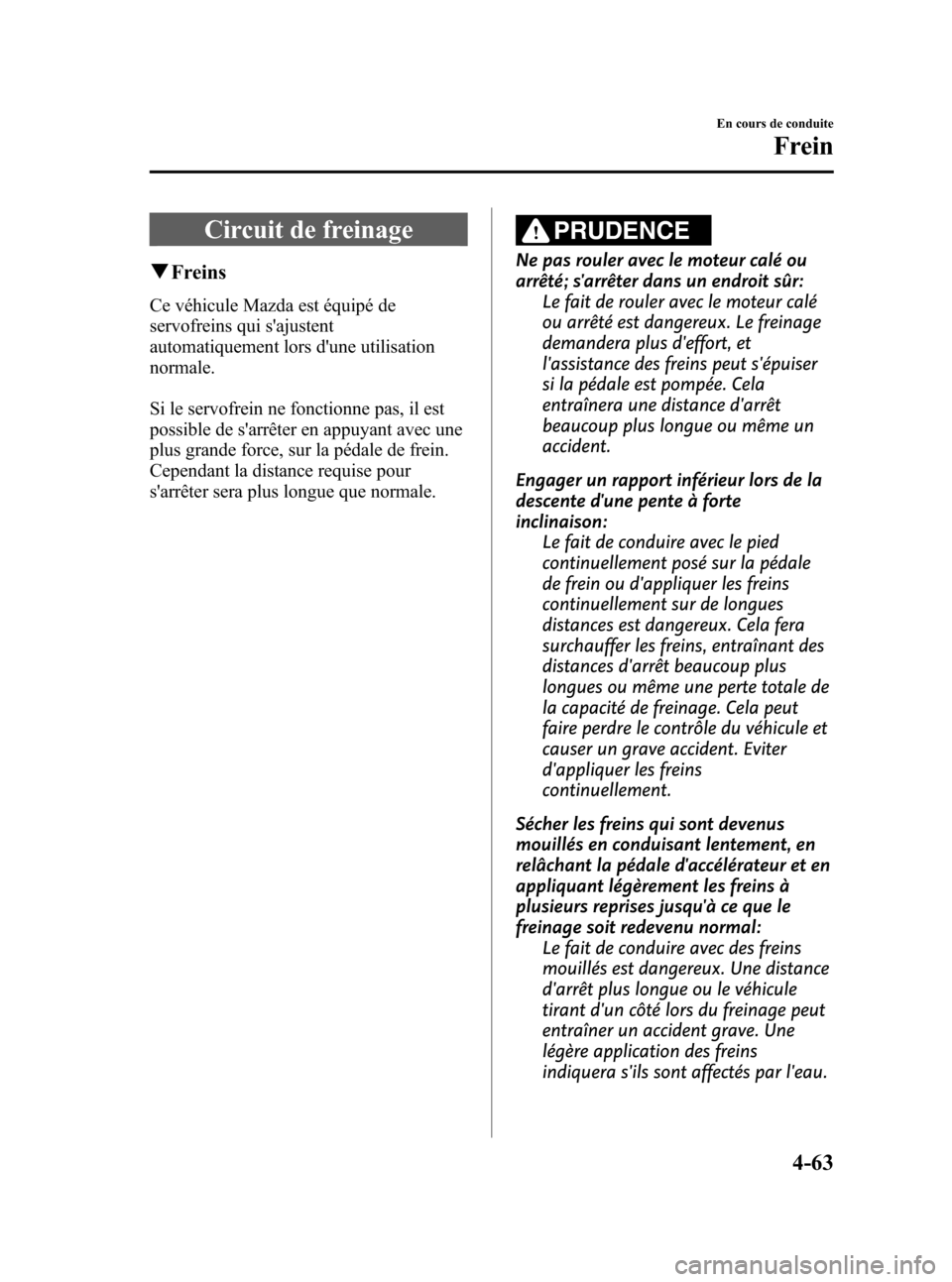

Circuit de freinage
qFreins
Ce véhicule Mazda est équipé de
servofreins qui s'ajustent
automatiquement lors d'une utilisation
normale.
Si le servofrein ne fonctionne pas, il est
possible de s'arrêter en appuyant avec une
plus grande force, sur la pédale de frein.
Cependant la distance requise pour
s'arrêter sera plus longue que normale.
PRUDENCE
Ne pas rouler avec le moteur calé ou
arrêté; s'arrêter dans un endroit sûr:
Le fait de rouler avec le moteur calé
ou arrêté est dangereux. Le freinage
demandera plus d'effort, et
l'assistance des freins peut s'épuiser
si la pédale est pompée. Cela
entraînera une distance d'arrêt
beaucoup plus longue ou même un
accident.
Engager un rapport inférieur lors de la
descente d'une pente à forte
inclinaison:
Le fait de conduire avec le pied
continuellement posé sur la pédale
de frein ou d'appliquer les freins
continuellement sur de longues
distances est dangereux. Cela fera
surchauffer les freins, entraînant des
distances d'arrêt beaucoup plus
longues ou même une perte totale de
la capacité de freinage. Cela peut
faire perdre le contrôle du véhicule et
causer un grave accident. Eviter
d'appliquer les freins
continuellement.
Sécher les freins qui sont devenus
mouillés en conduisant lentement, en
relâchant la pédale d'accélérateur et en
appliquant légèrement les freins à
plusieurs reprises jusqu'à ce que le
freinage soit redevenu normal:
Le fait de conduire avec des freins
mouillés est dangereux. Une distance
d'arrêt plus longue ou le véhicule
tirant d'un côté lors du freinage peut
entraîner un accident grave. Une
légère application des freins
indiquera s'ils sont affectés par l'eau.
En cours de conduite
Frein
4-63
CX-5_8CA6-EC-11L_Edition1 Page207
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (208,1)

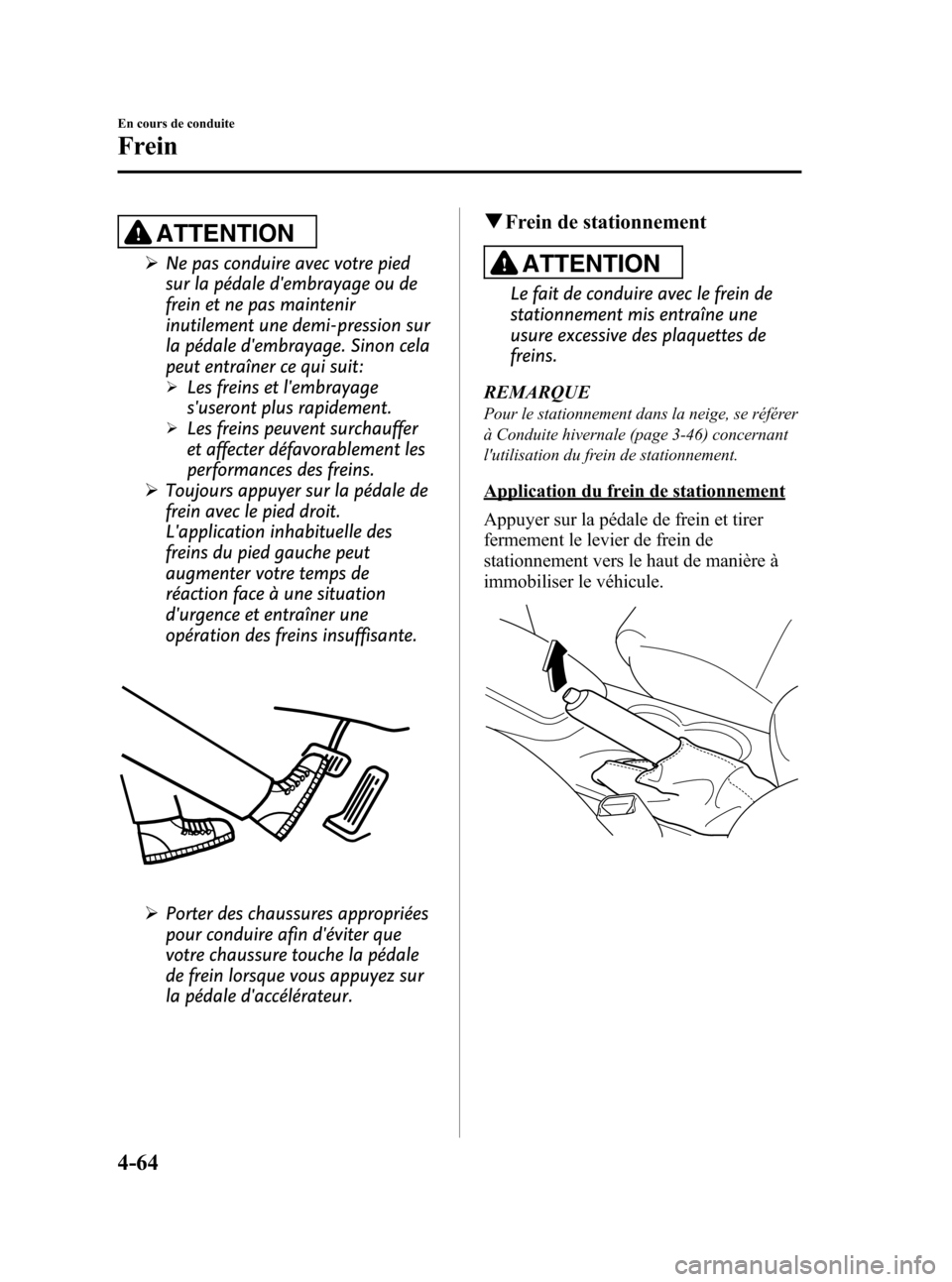

ATTENTION
ØNe pas conduire avec votre pied
sur la pédale d'embrayage ou de
frein et ne pas maintenir
inutilement une demi-pression sur
la pédale d'embrayage. Sinon cela
peut entraîner ce qui suit:
ØLes freins et l'embrayage
s'useront plus rapidement.
ØLes freins peuvent surchauffer
et affecter défavorablement les
performances des freins.
ØToujours appuyer sur la pédale de
frein avec le pied droit.
L'application inhabituelle des
freins du pied gauche peut
augmenter votre temps de
réaction face à une situation
d'urgence et entraîner une
opération des freins insuffisante.
ØPorter des chaussures appropriées
pour conduire afin d'éviter que
votre chaussure touche la pédale
de frein lorsque vous appuyez sur
la pédale d'accélérateur.
qFrein de stationnement
ATTENTION
Le fait de conduire avec le frein de
stationnement mis entraîne une
usure excessive des plaquettes de
freins.
REMARQUE
Pour le stationnement dans la neige, se référer
à Conduite hivernale (page 3-46) concernant
l'utilisation du frein de stationnement.
Application du frein de stationnement
Appuyer sur la pédale de frein et tirer
fermement le levier de frein de
stationnement vers le haut de manière à
immobiliser le véhicule.
4-64
En cours de conduite
Frein
CX-5_8CA6-EC-11L_Edition1 Page208
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (209,1)

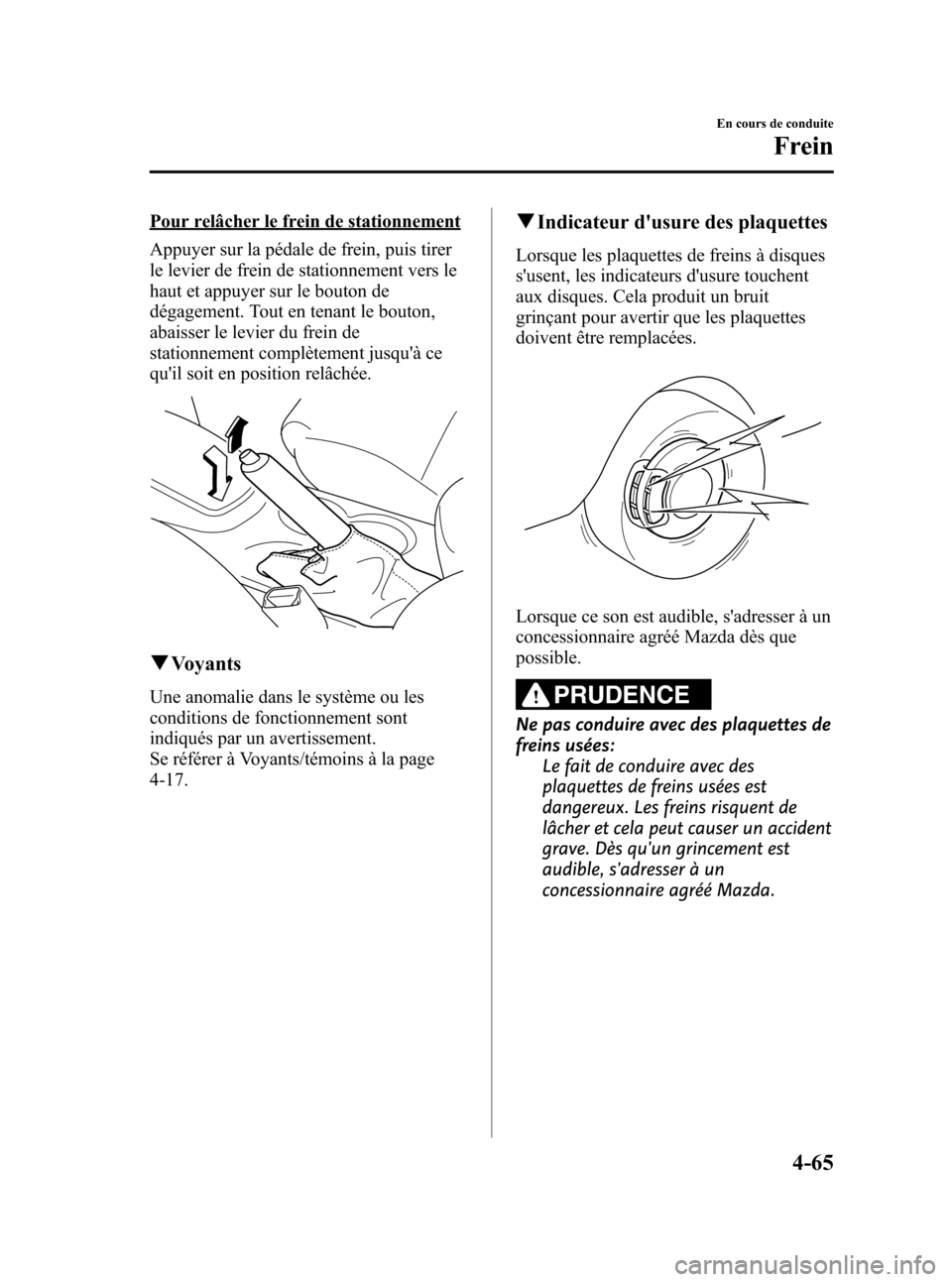

Pour relâcher le frein de stationnement
Appuyer sur la pédale de frein, puis tirer
le levier de frein de stationnement vers le
haut et appuyer sur le bouton de
dégagement. Tout en tenant le bouton,
abaisser le levier du frein de
stationnement complètement jusqu'à ce
qu'il soit en position relâchée.
qVoyants
Une anomalie dans le système ou les
conditions de fonctionnement sont
indiqués par un avertissement.
Se référer à Voyants/témoins à la page
4-17.
qIndicateur d'usure des plaquettes
Lorsque les plaquettes de freins à disques
s'usent, les indicateurs d'usure touchent
aux disques. Cela produit un bruit
grinçant pour avertir que les plaquettes
doivent être remplacées.
Lorsque ce son est audible, s'adresser à un
concessionnaire agréé Mazda dès que
possible.
PRUDENCE
Ne pas conduire avec des plaquettes de
freins usées:
Le fait de conduire avec des
plaquettes de freins usées est
dangereux. Les freins risquent de
lâcher et cela peut causer un accident
grave. Dès qu'un grincement est
audible, s'adresser à un
concessionnaire agréé Mazda.
En cours de conduite
Frein
4-65
CX-5_8CA6-EC-11L_Edition1 Page209
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (210,1)

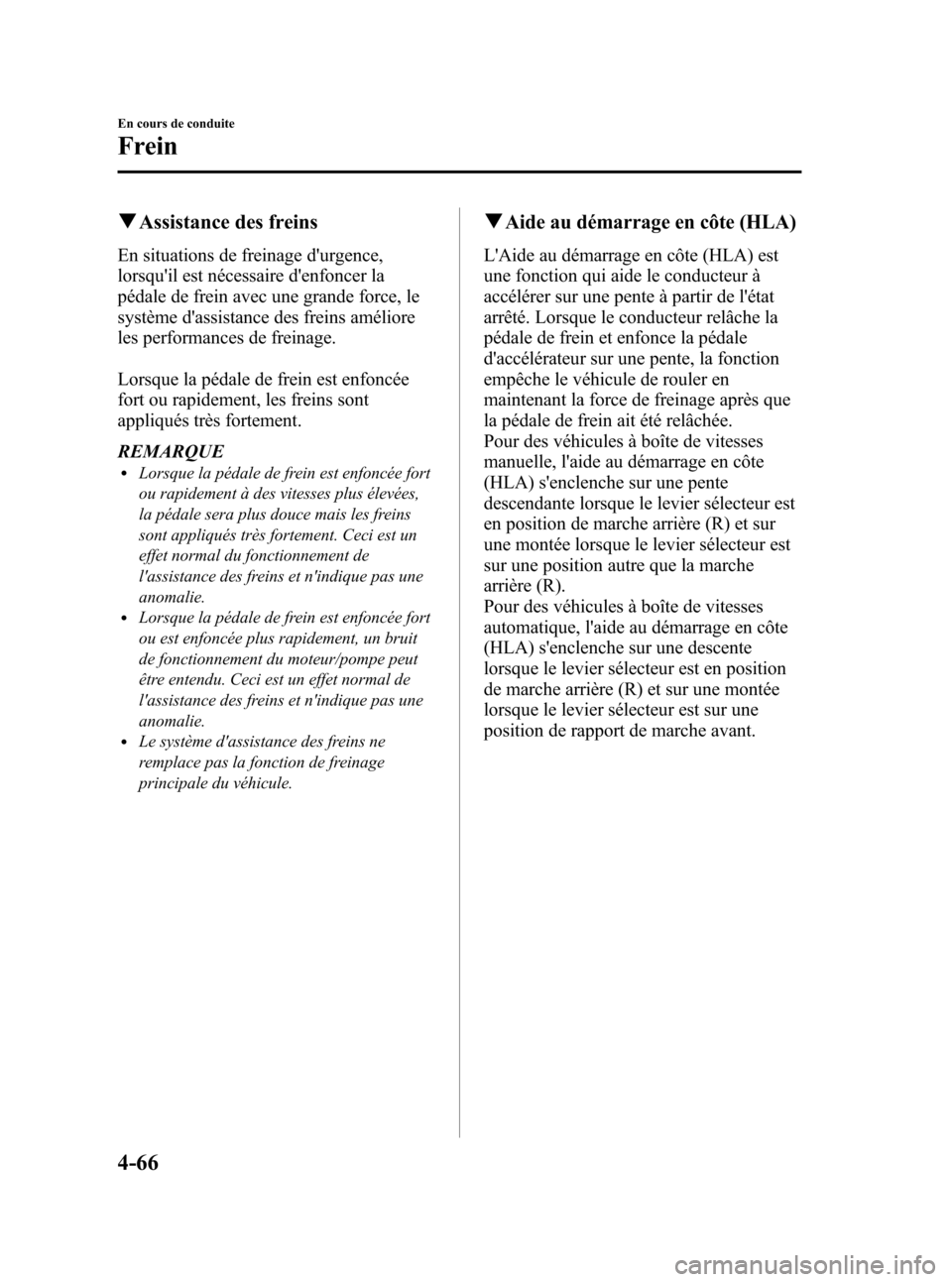

qAssistance des freins
En situations de freinage d'urgence,
lorsqu'il est nécessaire d'enfoncer la
pédale de frein avec une grande force, le
système d'assistance des freins améliore
les performances de freinage.
Lorsque la pédale de frein est enfoncée
fort ou rapidement, les freins sont
appliqués très fortement.
REMARQUE
lLorsque la pédale de frein est enfoncée fort
ou rapidement à des vitesses plus élevées,
la pédale sera plus douce mais les freins
sont appliqués très fortement. Ceci est un
effet normal du fonctionnement de
l'assistance des freins et n'indique pas une
anomalie.
lLorsque la pédale de frein est enfoncée fort
ou est enfoncée plus rapidement, un bruit
de fonctionnement du moteur/pompe peut
être entendu. Ceci est un effet normal de
l'assistance des freins et n'indique pas une
anomalie.
lLe système d'assistance des freins ne
remplace pas la fonction de freinage
principale du véhicule.
qAide au démarrage en côte (HLA)
L'Aide au démarrage en côte (HLA) est
une fonction qui aide le conducteur à
accélérer sur une pente à partir de l'état
arrêté. Lorsque le conducteur relâche la
pédale de frein et enfonce la pédale
d'accélérateur sur une pente, la fonction
empêche le véhicule de rouler en
maintenant la force de freinage après que
la pédale de frein ait été relâchée.
Pour des véhicules à boîte de vitesses
manuelle, l'aide au démarrage en côte
(HLA) s'enclenche sur une pente
descendante lorsque le levier sélecteur est
en position de marche arrière (R) et sur
une montée lorsque le levier sélecteur est
sur une position autre que la marche
arrière (R).
Pour des véhicules à boîte de vitesses
automatique, l'aide au démarrage en côte
(HLA) s'enclenche sur une descente
lorsque le levier sélecteur est en position
de marche arrière (R) et sur une montée
lorsque le levier sélecteur est sur une
position de rapport de marche avant.
4-66
En cours de conduite
Frein
CX-5_8CA6-EC-11L_Edition1 Page210
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L
