MAZDA MODEL CX-5 2013 Manuel du propriétaire (in French)

Black plate (211,1)
PRUDENCE
Ne pas se fier totalement à l'Aide au
démarrage en côte (HLA).
L'Aide au démarrage en côte (HLA)
est un dispositif auxiliaire pour
accélérer sur une pente à partir de la
position arrêtée. Le système ne
fonctionne que pendant environ deux
secondes et donc il est dangereux de
se fier totalement au système lors
d'une accélération à partir de la
position arrêtée, car le véhicule risque
de se déplacer (rouler) brusquement
et d'entraîner un accident.
Le véhicule risquerait de rouler selon
sa charge ou s'il remorque quelque
chose. Par ailleurs, pour des véhicules
équipés d'une boîte de vitesses
manuelle, le véhicule pourrait encore
rouler selon la façon dont on utilise
la pédale d'embrayage ou la pédale
d'accélérateur.
Toujours confirmer la sécurité autour
du véhicule avant de commencer à
conduire le véhicule.REMARQUE
lL'Aide au démarrage en côte (HLA) ne
s'enclenche pas sur une pente douce. En
outre, le degré d'inclinaison de la pente sur
laquelle le système s'enclenche change en
fonction de la charge du véhicule.
lL'Aide au démarrage en côte (HLA) ne
s'enclenche pas lorsqu'on applique le frein
de stationnement, si le véhicule est à l'arrêt
total ou si l'on relâche la pédale
d'embrayage.
lLorsque l'Aide au démarrage en côte (HLA)
fonctionne, il est possible que la pédale de
frein semble plus dure et qu'elle vibre;
toutefois, ceci n'indique aucune anomalie.
lL'Aide au démarrage en côte (HLA) ne
fonctionne pas lorsque le témoin TCS/DSC
est allumé.
Se référer à Voyants/témoins à la page
4-17.
lL'Aide au démarrage en côte (HLA) n'est
pas désactivée, même si on appuie sur
l'interrupteur TCS OFF pour couper le
TCS.
En cours de conduite
Frein
4-67
CX-5_8CA6-EC-11L_Edition1 Page211
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (212,1)
Système d'antiblocage de
frein (ABS)
L'unité de commande d'ABS contrôle
continuellement la vitesse de chaque roue.
Si l'une des roues est sur le point de se
bloquer, l'unité d'ABS relâche et applique
automatiquement le frein de cette roue.
Le conducteur peut ressentir une légère
vibration au niveau de la pédale de frein et
un bruit de cliquetis peut être audible
provenant du système de freinage. Ceci
est le fonctionnement normal du système
ABS. Continuer à appuyer sur la pédale
de frein sans pomper.
Une anomalie dans le système ou les
conditions de fonctionnement sont
indiqués par un avertissement.
Se référer à Voyants/témoins à la page
4-17.
PRUDENCE
Ne pas se fier sur le système ABS pour
remplacer une conduite sécuritaire:
Le système ABS ne peut pas
compenser une conduite imprudente
et dangereuse, une vitesse excessive,
une conduite trop proche du véhicule
qui précède, le glissement des roues
sur la glace ou la neige et les
aquaplanages (perte de traction due
à la présence d'eau sur la route). Un
accident est toujours possible.REMARQUE
Les distances de freinage risquent d'être plus
longues sur des matériaux mous recouvrant
des surfaces dures (neige ou graviers, par
exemple). Dans ces conditions, un véhicule
avec un système de freinage normal peut
demander des distances plus courtes pour
s'arrêter, car le matériau mou accumulé
devant une roue bloquée, fait ralentir le
véhicule.
4-68
En cours de conduite
ABS/TCS/DSC
CX-5_8CA6-EC-11L_Edition1 Page212
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (213,1)

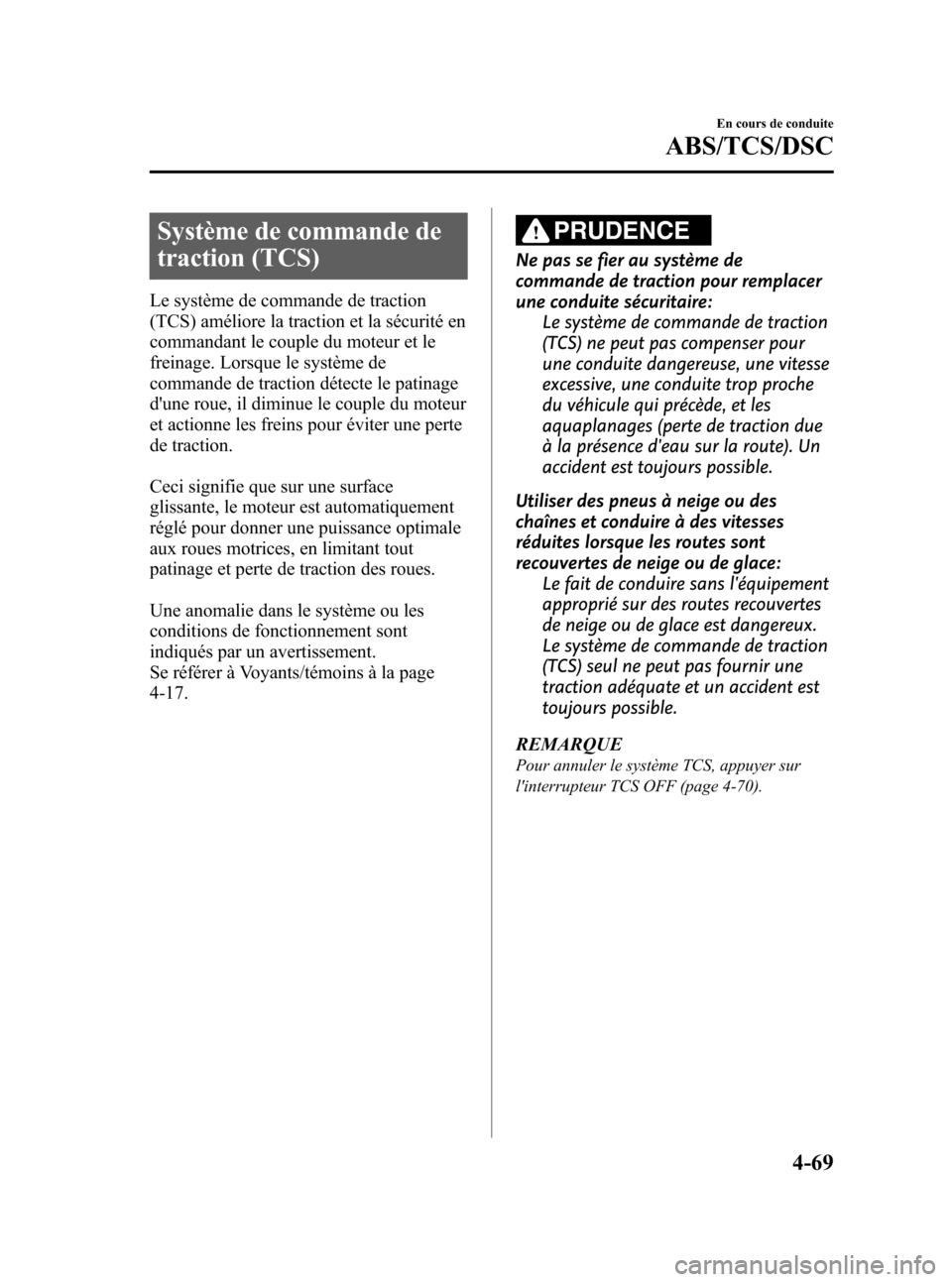

Système de commande de
traction (TCS)
Le système de commande de traction
(TCS) améliore la traction et la sécurité en
commandant le couple du moteur et le
freinage. Lorsque le système de
commande de traction détecte le patinage
d'une roue, il diminue le couple du moteur
et actionne les freins pour éviter une perte
de traction.
Ceci signifie que sur une surface
glissante, le moteur est automatiquement
réglé pour donner une puissance optimale
aux roues motrices, en limitant tout
patinage et perte de traction des roues.
Une anomalie dans le système ou les
conditions de fonctionnement sont
indiqués par un avertissement.
Se référer à Voyants/témoins à la page
4-17.
PRUDENCE
Ne pas se fier au système de
commande de traction pour remplacer
une conduite sécuritaire:
Le système de commande de traction
(TCS) ne peut pas compenser pour
une conduite dangereuse, une vitesse
excessive, une conduite trop proche
du véhicule qui précède, et les
aquaplanages (perte de traction due
à la présence d'eau sur la route). Un
accident est toujours possible.
Utiliser des pneus à neige ou des
chaînes et conduire à des vitesses
réduites lorsque les routes sont
recouvertes de neige ou de glace:
Le fait de conduire sans l'équipement
approprié sur des routes recouvertes
de neige ou de glace est dangereux.
Le système de commande de traction
(TCS) seul ne peut pas fournir une
traction adéquate et un accident est
toujours possible.
REMARQUE
Pour annuler le système TCS, appuyer sur
l'interrupteur TCS OFF (page 4-70).
En cours de conduite
ABS/TCS/DSC
4-69
CX-5_8CA6-EC-11L_Edition1 Page213
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (214,1)
qInterrupteur TCS OFF
Appuyer sur l'interrupteur TCS OFF pour
mettre le système de commande de
traction hors fonction. Le témoin TCS
OFF s'allume sur le tableau de bord.
Appuyer sur l'interrupteur de nouveau
pour remettre le système de commande de
traction en fonction. Le témoin TCS OFF
s'éteint.REMARQUE
lLorsque le système de commande de
traction est en fonction et que vous essayez
de libérer le véhicule lorsqu'il est pris dans
un banc de neige, ou d'accélérer sur de la
neige poudreuse, le système de commande
de traction s'activera. Même si l'on appuie
sur la pédale d'accélérateur le régime
moteur n'augmentera pas et il peut être
difficile de contrôler le véhicule. Dans un
tel cas, mettre le système de commande de
traction hors fonction.
lSi le système de commande de traction est
hors fonction et que le contact est coupé, il
sera remis automatiquement en fonction
lorsque le contacteur est mis à ON.
lPour une traction optimale, laisser le
système en fonction.
lSi l'interrupteur TCS OFF est pressé et
maintenu pendant 10 secondes ou plus, la
fonction de détection d'anomalie de
l'interrupteur TCS OFF s'enclenchera et le
système de commande de traction sera
activé automatiquement. Le témoin TCS
OFF s'éteint pendant que le système de
commande de traction est en fonction.
4-70
En cours de conduite
ABS/TCS/DSC
CX-5_8CA6-EC-11L_Edition1 Page214
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (215,1)
Commande dynamique de
stabilité (DSC)
La commande dynamique de stabilité
(DSC) commande automatiquement le
freinage et le couple du moteur à l'aide de
systèmes comme l'ABS et le TCS afin de
contrôler le dérapage latéral lors de la
conduite sur des surfaces glissantes, ou
lors de manœuvres soudaines ou
d'évitement, ce qui améliore la sécurité du
véhicule.
Se référer à ABS (page 4-68) et TCS
(page 4-69).
Le fonctionnement de la commande DSC
est possible à des vitesses supérieures à 15
km/h (9 mi/h).
Une anomalie dans le système ou les
conditions de fonctionnement sont
indiqués par un avertissement.
Se référer à Voyants/témoins à la page
4-17.
PRUDENCE
Ne pas se fier à la commande de
stabilité dynamique pour remplacer
une conduite sécuritaire:
La commande dynamique de stabilité
(DSC) ne peut pas compenser une
conduite dangereuse, une vitesse
excessive, une conduite trop proche
du véhicule qui précède et les
aquaplanages (perte de traction due
à la présence d'eau sur la route). Un
accident est toujours possible.
ATTENTION
ØLa commande DSC peut ne pas
fonctionner correctement si les
points suivants ne sont pas
respectés:
ØUtiliser des pneus de la taille
appropriée pour ce véhicule
Mazda sur les quatre roues.
ØUtiliser des pneus du même
fabricant, de la même marque
et avec la même bande de
roulement sur les quatre roues.
ØNe pas mélanger des pneus
usés avec des pneus neufs.
ØLa commande DSC peut ne pas
fonctionner correctement si des
chaînes de pneus sont utilisés ou si
une roue de secours provisoire est
installée, car le diamètre de la
roue est différent.
En cours de conduite
ABS/TCS/DSC
4-71
CX-5_8CA6-EC-11L_Edition1 Page215
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (216,1)

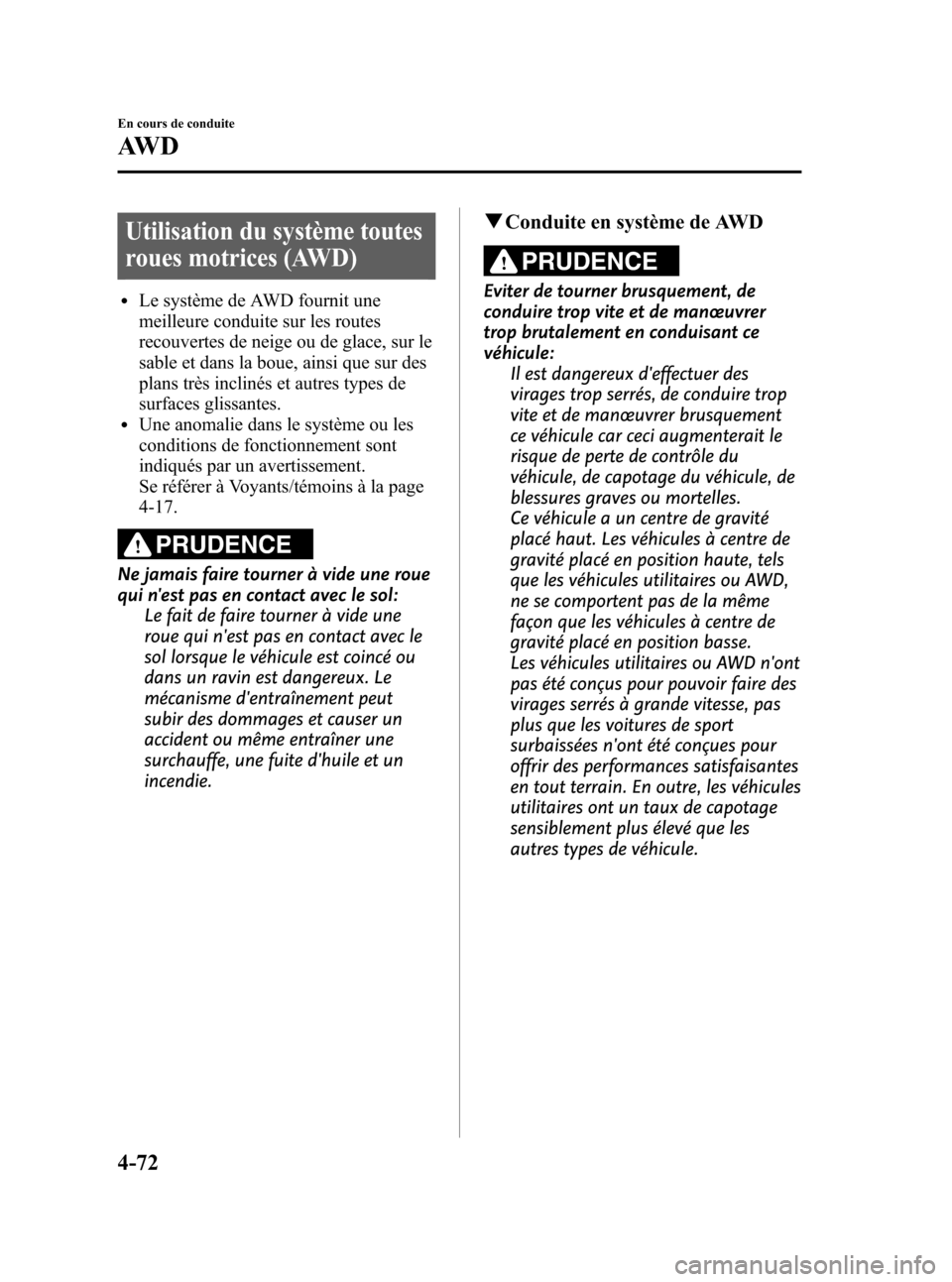

Utilisation du système toutes
roues motrices (AWD)
lLe système de AWD fournit une
meilleure conduite sur les routes
recouvertes de neige ou de glace, sur le
sable et dans la boue, ainsi que sur des
plans très inclinés et autres types de
surfaces glissantes.
lUne anomalie dans le système ou les
conditions de fonctionnement sont
indiqués par un avertissement.
Se référer à Voyants/témoins à la page
4-17.
PRUDENCE
Ne jamais faire tourner à vide une roue
qui n'est pas en contact avec le sol:
Le fait de faire tourner à vide une
roue qui n'est pas en contact avec le
sol lorsque le véhicule est coincé ou
dans un ravin est dangereux. Le
mécanisme d'entraînement peut
subir des dommages et causer un
accident ou même entraîner une
surchauffe, une fuite d'huile et un
incendie.
qConduite en système de AWD
PRUDENCE
Eviter de tourner brusquement, de
conduire trop vite et de manœuvrer
trop brutalement en conduisant ce
véhicule:
Il est dangereux d'effectuer des
virages trop serrés, de conduire trop
vite et de manœuvrer brusquement
ce véhicule car ceci augmenterait le
risque de perte de contrôle du
véhicule, de capotage du véhicule, de
blessures graves ou mortelles.
Ce véhicule a un centre de gravité
placé haut. Les véhicules à centre de
gravité placé en position haute, tels
que les véhicules utilitaires ou AWD,
ne se comportent pas de la même
façon que les véhicules à centre de
gravité placé en position basse.
Les véhicules utilitaires ou AWD n'ont
pas été conçus pour pouvoir faire des
virages serrés à grande vitesse, pas
plus que les voitures de sport
surbaissées n'ont été conçues pour
offrir des performances satisfaisantes
en tout terrain. En outre, les véhicules
utilitaires ont un taux de capotage
sensiblement plus élevé que les
autres types de véhicule.
4-72
En cours de conduite
AW D
CX-5_8CA6-EC-11L_Edition1 Page216
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (217,1)
Conduire prudemment lorsque le
véhicule est chargé, en ralentissant et
en freinant plus tôt:
Il est dangereux de manœuvrer et de
freiner brusquement lorsqu'on
conduit un véhicule chargé, car le
comportement de conduite d'un
véhicule possédant un centre de
gravité haut placé est différent quand
le véhicule est chargé que quand il ne
l'est pas, et ceci pourrait causer une
perte de contrôle du véhicule et un
accident.
qPneus et chaînes
La condition des pneus est très importante
pour les performances du véhicule. De
plus, pour éviter d'endommager le
mécanisme d'entraînement, faire attention
aux points suivants:
Pneus
lLors du remplacement de pneus,
toujours remplacer les pneus avant et
arrière en même temps.
lTous les pneus doivent être de taille,
fabricant, marque et conception de
bande de roulement identiques. Ceci
est particulièrement important lors de
l'installation de pneus à neige ou autres
types de pneus pour l'hiver.
lNe pas utiliser des pneus usés avec des
pneus neufs.
lVérifier les pressions de gonflage aux
intervalles recommandés et régler à la
pression spécifiée.
REMARQUE
Vérifier l'étiquette de pressions de gonflage
des pneus collée sur le cadre de la portière du
conducteur, pour la pression de gonflage
correcte.
lS'assurer de doter le véhicule le roues
d'origine de taille spécifiée, sur toutes
les roues. Le système de AWD est
calibré pour que les quatre roues aient
les mêmes dimensions.
Chaînes à neige
lN'installer des chaînes que sur les roues
avant.
lNe pas utiliser de chaînes de pneus sur
les roues arrière.
lNe pas dépasser 30 km/h (19 mi/h)
avec les chaînes à neige installées.
lNe jamais conduire avec des chaînes
sur des routes qui ne sont pas
recouvertes de beige ou de glace.
qRemorquage
Si le véhicule requiert un remorquage, le
faire remorquer avec les quatre roues
complètement soulevées du sol (page
7-21).
En cours de conduite
AW D
4-73
CX-5_8CA6-EC-11L_Edition1 Page217
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (218,1)

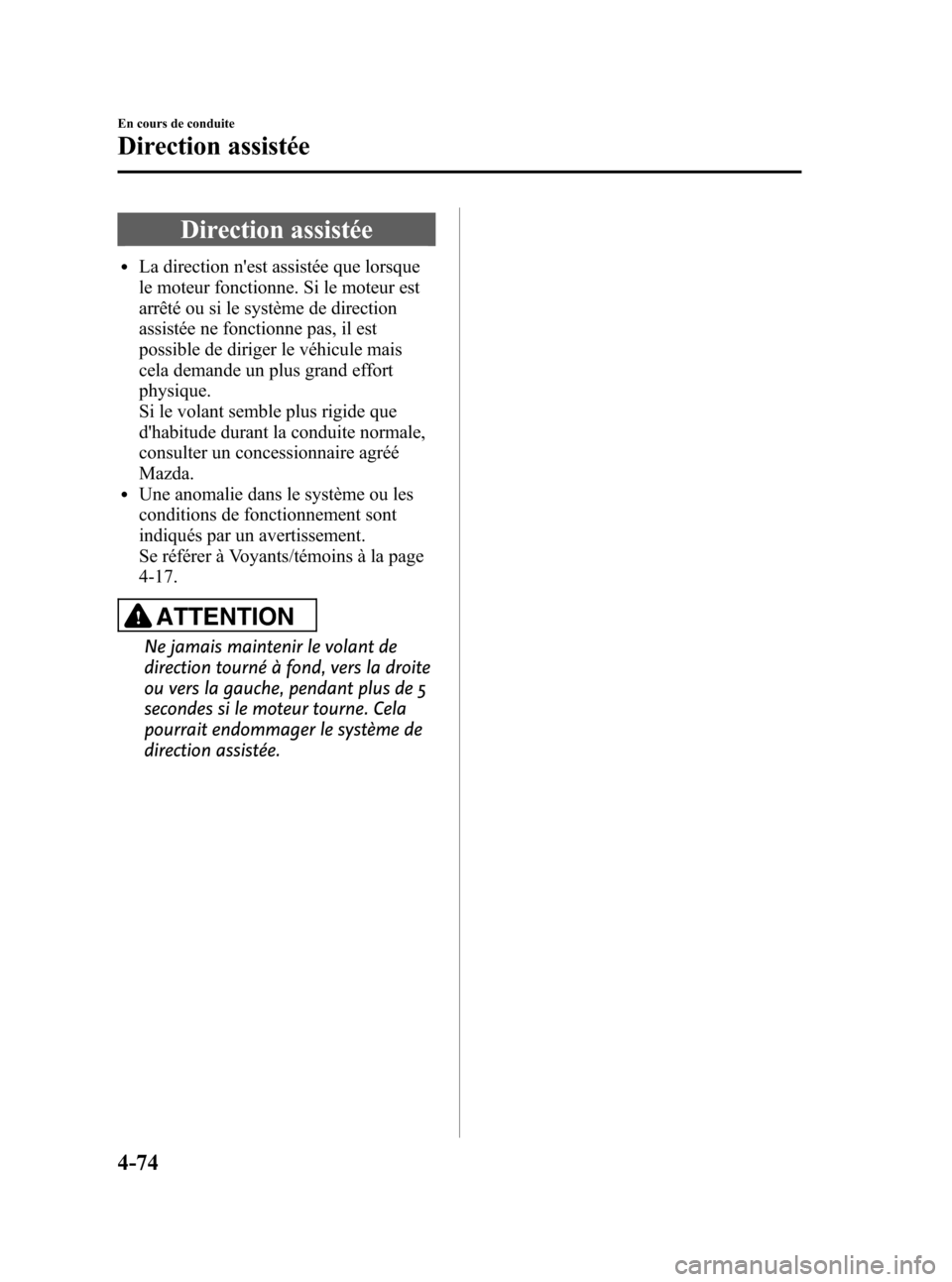

Direction assistée
lLa direction n'est assistée que lorsque
le moteur fonctionne. Si le moteur est
arrêté ou si le système de direction
assistée ne fonctionne pas, il est
possible de diriger le véhicule mais
cela demande un plus grand effort
physique.
Si le volant semble plus rigide que
d'habitude durant la conduite normale,
consulter un concessionnaire agréé
Mazda.
lUne anomalie dans le système ou les
conditions de fonctionnement sont
indiqués par un avertissement.
Se référer à Voyants/témoins à la page
4-17.
ATTENTION
Ne jamais maintenir le volant de
direction tourné à fond, vers la droite
ou vers la gauche, pendant plus de 5
secondes si le moteur tourne. Cela
pourrait endommager le système de
direction assistée.
4-74
En cours de conduite
Direction assistée
CX-5_8CA6-EC-11L_Edition1 Page218
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (219,1)

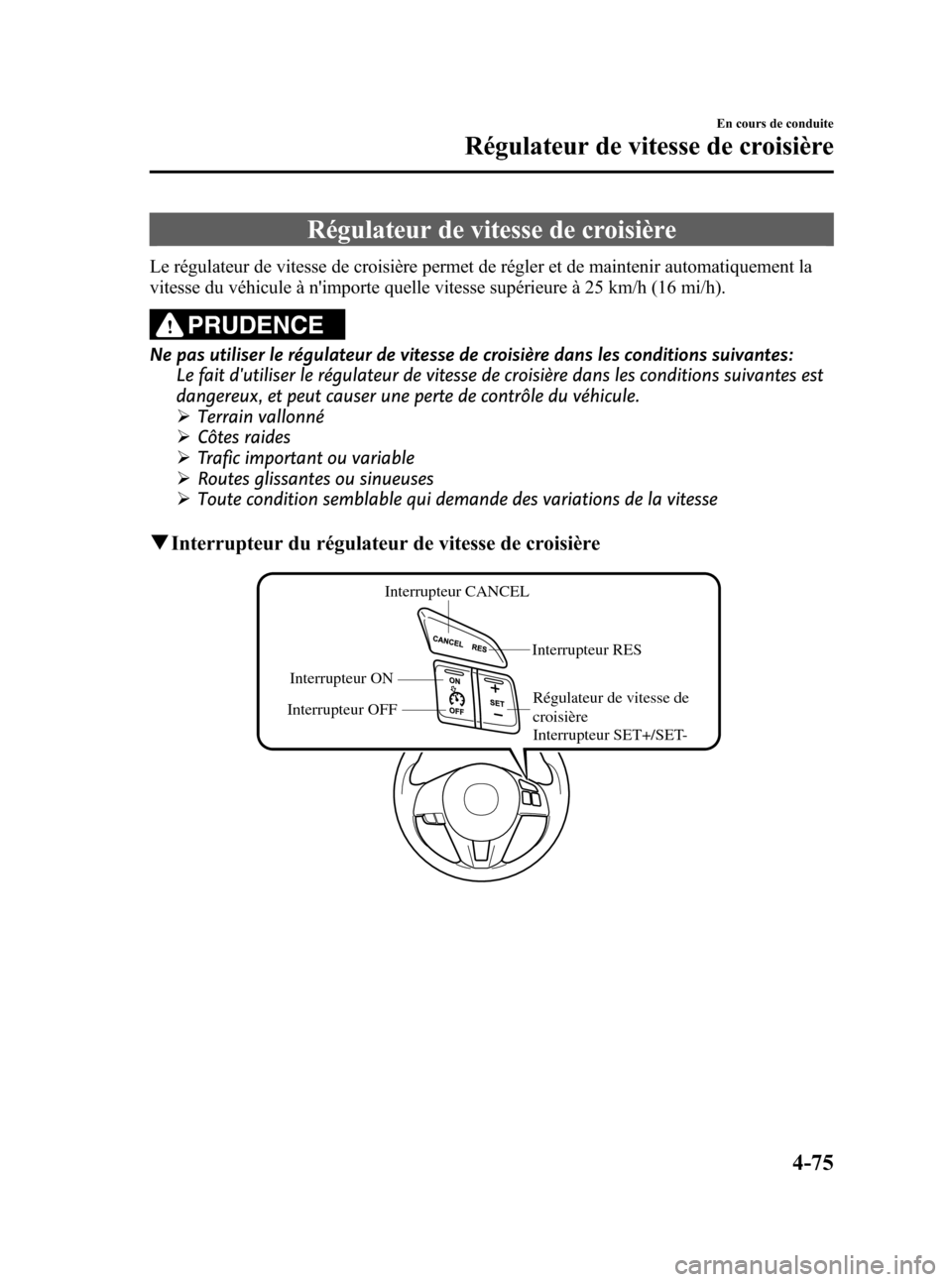

Régulateur de vitesse de croisière
Le régulateur de vitesse de croisière permet de régler et de maintenir automatiquement la
vitesse du véhicule à n'importe quelle vitesse supérieure à 25 km/h (16 mi/h).
PRUDENCE
Ne pas utiliser le régulateur de vitesse de croisière dans les conditions suivantes:
Le fait d'utiliser le régulateur de vitesse de croisière dans les conditions suivantes est
dangereux, et peut causer une perte de contrôle du véhicule.
ØTerrain vallonné
ØCôtes raides
ØTrafic important ou variable
ØRoutes glissantes ou sinueuses
ØToute condition semblable qui demande des variations de la vitesse
qInterrupteur du régulateur de vitesse de croisière
Interrupteur CANCEL
Interrupteur OFFInterrupteur ONInterrupteur RES
Régulateur de vitesse de
croisière
Interrupteur SET+/SET-
En cours de conduite
Régulateur de vitesse de croisière
4-75
CX-5_8CA6-EC-11L_Edition1 Page219
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (220,1)

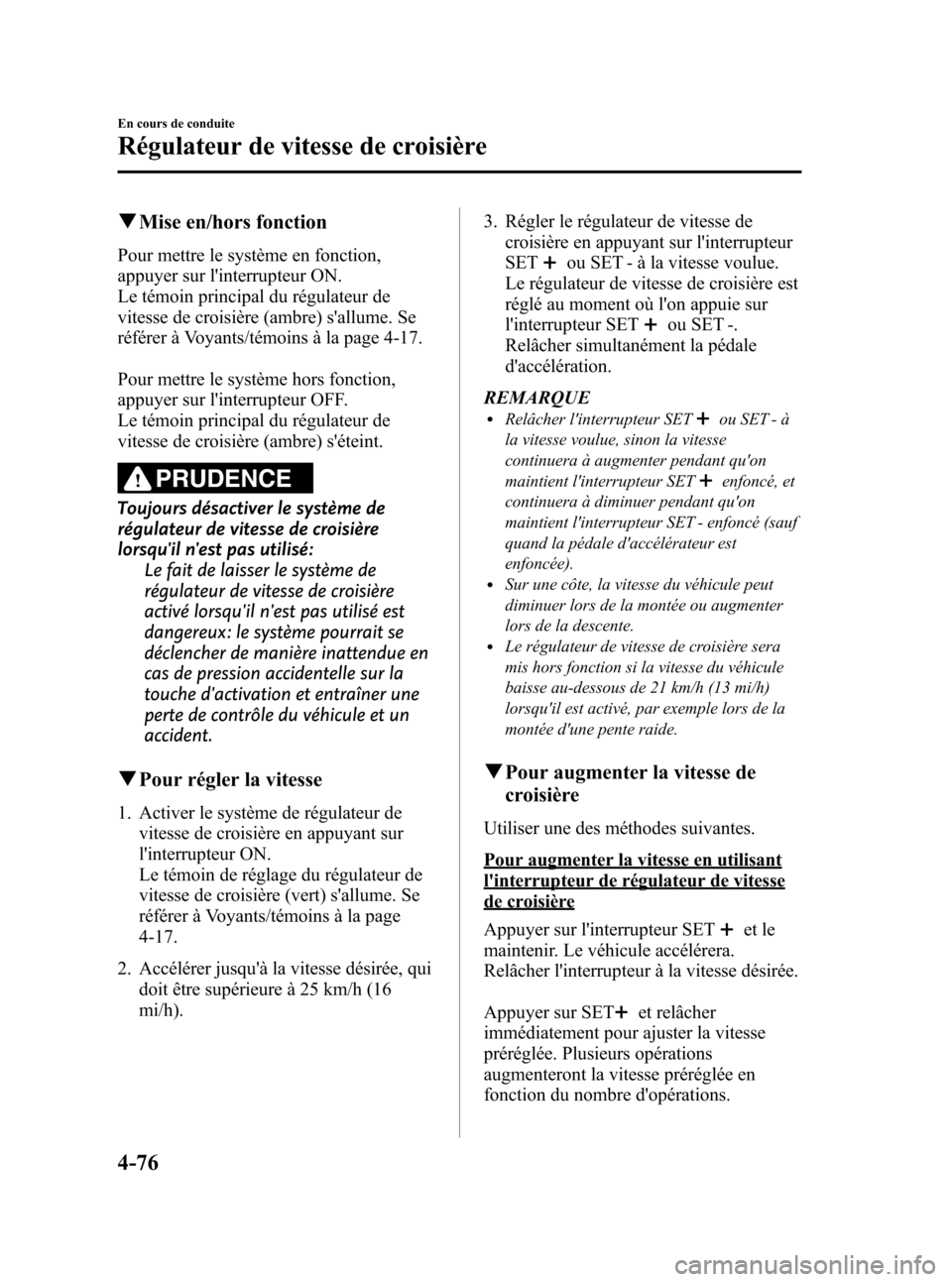

qMise en/hors fonction
Pour mettre le système en fonction,
appuyer sur l'interrupteur ON.
Le témoin principal du régulateur de
vitesse de croisière (ambre) s'allume. Se
référer à Voyants/témoins à la page 4-17.
Pour mettre le système hors fonction,
appuyer sur l'interrupteur OFF.
Le témoin principal du régulateur de
vitesse de croisière (ambre) s'éteint.
PRUDENCE
Toujours désactiver le système de
régulateur de vitesse de croisière
lorsqu'il n'est pas utilisé:
Le fait de laisser le système de
régulateur de vitesse de croisière
activé lorsqu'il n'est pas utilisé est
dangereux: le système pourrait se
déclencher de manière inattendue en
cas de pression accidentelle sur la
touche d'activation et entraîner une
perte de contrôle du véhicule et un
accident.
qPour régler la vitesse
1. Activer le système de régulateur de
vitesse de croisière en appuyant sur
l'interrupteur ON.
Le témoin de réglage du régulateur de
vitesse de croisière (vert) s'allume. Se
référer à Voyants/témoins à la page
4-17.
2. Accélérer jusqu'à la vitesse désirée, qui
doit être supérieure à 25 km/h (16
mi/h).3. Régler le régulateur de vitesse de
croisière en appuyant sur l'interrupteur
SET
ou SET - à la vitesse voulue.
Le régulateur de vitesse de croisière est
réglé au moment où l'on appuie sur
l'interrupteur SET
ou SET -.
Relâcher simultanément la pédale
d'accélération.
REMARQUE
lRelâcher l'interrupteur SETou SET - à
la vitesse voulue, sinon la vitesse
continuera à augmenter pendant qu'on
maintient l'interrupteur SET
enfoncé, et
continuera à diminuer pendant qu'on
maintient l'interrupteur SET - enfoncé (sauf
quand la pédale d'accélérateur est
enfoncée).
lSur une côte, la vitesse du véhicule peut
diminuer lors de la montée ou augmenter
lors de la descente.
lLe régulateur de vitesse de croisière sera
mis hors fonction si la vitesse du véhicule
baisse au-dessous de 21 km/h (13 mi/h)
lorsqu'il est activé, par exemple lors de la
montée d'une pente raide.
qPour augmenter la vitesse de
croisière
Utiliser une des méthodes suivantes.
Pour augmenter la vitesse en utilisant
l'interrupteur de régulateur de vitesse
de croisière
Appuyer sur l'interrupteur SET
et le
maintenir. Le véhicule accélérera.
Relâcher l'interrupteur à la vitesse désirée.
Appuyer sur SET
et relâcher
immédiatement pour ajuster la vitesse
préréglée. Plusieurs opérations
augmenteront la vitesse préréglée en
fonction du nombre d'opérations.
4-76
En cours de conduite
Régulateur de vitesse de croisière
CX-5_8CA6-EC-11L_Edition1 Page220
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L
