MAZDA MODEL CX-5 2013 Manuel du propriétaire (in French)

Black plate (251,1)

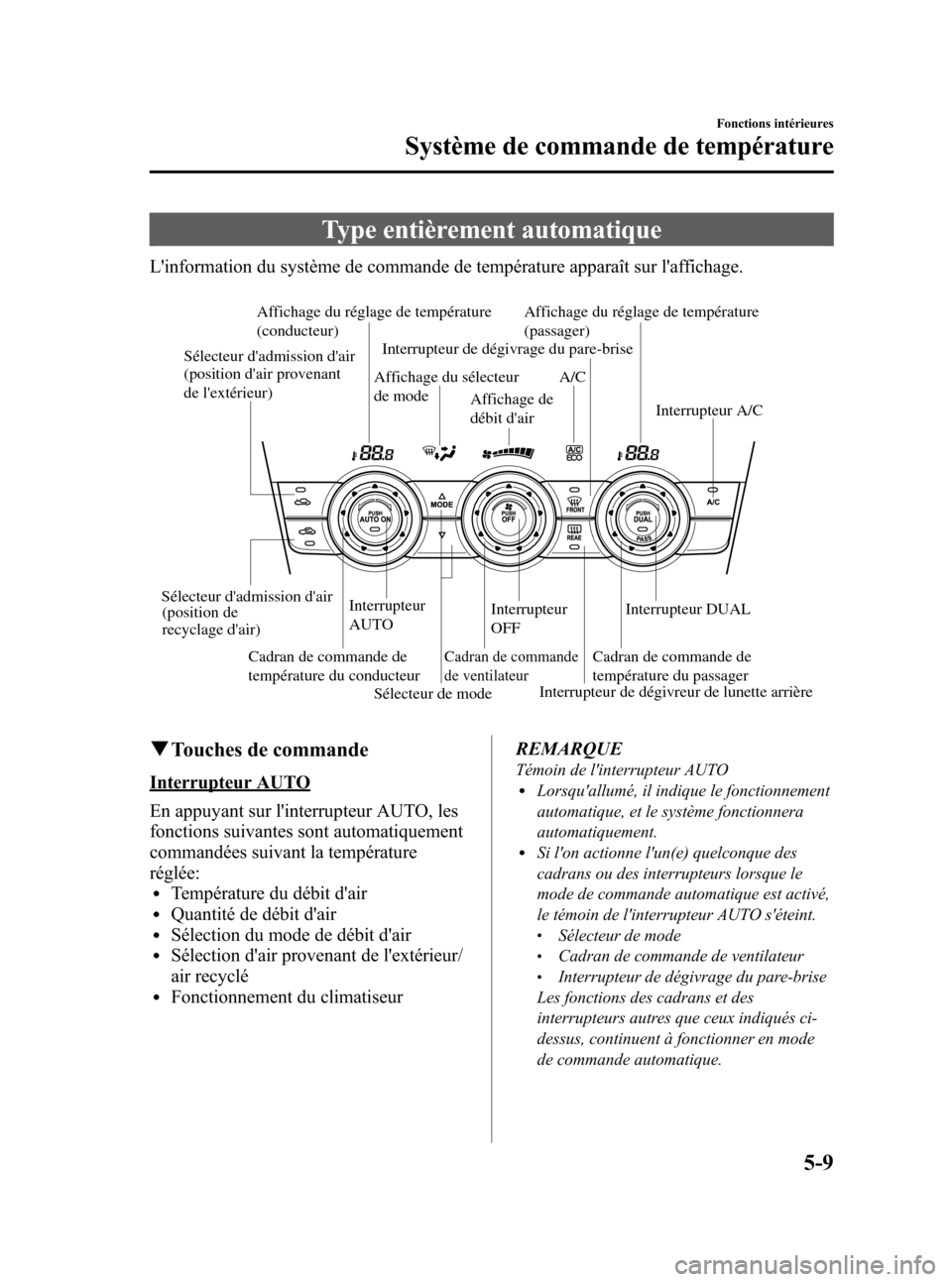

Type entièrement automatique
L'information du système de commande de température apparaît sur l'affichage.
Affichage de
débit d'air
Affichage du réglage de température
(conducteur)
Affichage du sélecteur
de modeA/C Affichage du réglage de température
(passager)
Sélecteur d'admission d'air
(position de
recyclage d'air)
Sélecteur d'admission d'air
(position d'air provenant
de l'extérieur)
Cadran de commande de
température du conducteurInterrupteur
AUTO
Sélecteur de mode
Cadran de commande
de ventilateur
Interrupteur
OFF Interrupteur de dégivrage du pare-brise
Interrupteur de dégivreur de lunette arrièreCadran de commande de
température du passagerInterrupteur DUALInterrupteur A/C
qTouches de commande
Interrupteur AUTO
En appuyant sur l'interrupteur AUTO, les
fonctions suivantes sont automatiquement
commandées suivant la température
réglée:
lTempérature du débit d'airlQuantité de débit d'airlSélection du mode de débit d'airlSélection d'air provenant de l'extérieur/
air recyclé
lFonctionnement du climatiseurREMARQUE
Témoin de l'interrupteur AUTOlLorsqu'allumé, il indique le fonctionnement
automatique, et le système fonctionnera
automatiquement.
lSi l'on actionne l'un(e) quelconque des
cadrans ou des interrupteurs lorsque le
mode de commande automatique est activé,
le témoin de l'interrupteur AUTO s'éteint.
lSélecteur de modelCadran de commande de ventilateurlInterrupteur de dégivrage du pare-brise
Les fonctions des cadrans et des
interrupteurs autres que ceux indiqués ci-
dessus, continuent à fonctionner en mode
de commande automatique.
Fonctions intérieures
Système de commande de température
5-9
CX-5_8CA6-EC-11L_Edition1 Page251
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (252,1)

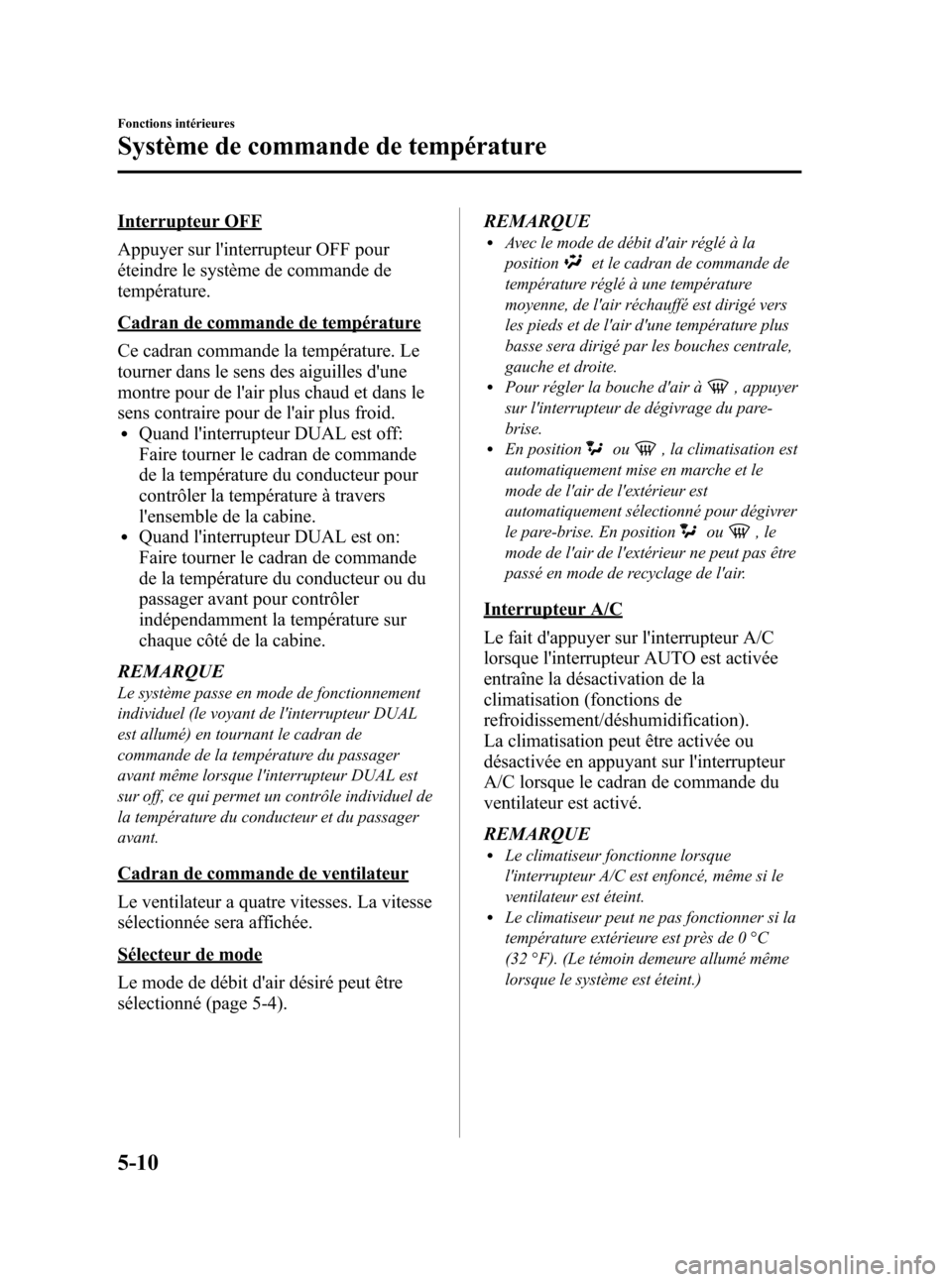

Interrupteur OFF
Appuyer sur l'interrupteur OFF pour
éteindre le système de commande de
température.
Cadran de commande de température
Ce cadran commande la température. Le
tourner dans le sens des aiguilles d'une
montre pour de l'air plus chaud et dans le
sens contraire pour de l'air plus froid.
lQuand l'interrupteur DUAL est off:
Faire tourner le cadran de commande
de la température du conducteur pour
contrôler la température à travers
l'ensemble de la cabine.
lQuand l'interrupteur DUAL est on:
Faire tourner le cadran de commande
de la température du conducteur ou du
passager avant pour contrôler
indépendamment la température sur
chaque côté de la cabine.
REMARQUE
Le système passe en mode de fonctionnement
individuel (le voyant de l'interrupteur DUAL
est allumé) en tournant le cadran de
commande de la température du passager
avant même lorsque l'interrupteur DUAL est
sur off, ce qui permet un contrôle individuel de
la température du conducteur et du passager
avant.
Cadran de commande de ventilateur
Le ventilateur a quatre vitesses. La vitesse
sélectionnée sera affichée.
Sélecteur de mode
Le mode de débit d'air désiré peut être
sélectionné (page 5-4).REMARQUE
lAvec le mode de débit d'air réglé à la
position
et le cadran de commande de
température réglé à une température
moyenne, de l'air réchauffé est dirigé vers
les pieds et de l'air d'une température plus
basse sera dirigé par les bouches centrale,
gauche et droite.
lPour régler la bouche d'air à, appuyer
sur l'interrupteur de dégivrage du pare-
brise.
lEn positionou, la climatisation est
automatiquement mise en marche et le
mode de l'air de l'extérieur est
automatiquement sélectionné pour dégivrer
le pare-brise. En position
ou,le
mode de l'air de l'extérieur ne peut pas être
passé en mode de recyclage de l'air.
Interrupteur A/C
Le fait d'appuyer sur l'interrupteur A/C
lorsque l'interrupteur AUTO est activée
entraîne la désactivation de la
climatisation (fonctions de
refroidissement/déshumidification).
La climatisation peut être activée ou
désactivée en appuyant sur l'interrupteur
A/C lorsque le cadran de commande du
ventilateur est activé.
REMARQUE
lLe climatiseur fonctionne lorsque
l'interrupteur A/C est enfoncé, même si le
ventilateur est éteint.
lLe climatiseur peut ne pas fonctionner si la
température extérieure est près de 0 °C
(32 °F). (Le témoin demeure allumé même
lorsque le système est éteint.)
5-10
Fonctions intérieures
Système de commande de température
CX-5_8CA6-EC-11L_Edition1 Page252
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (253,1)

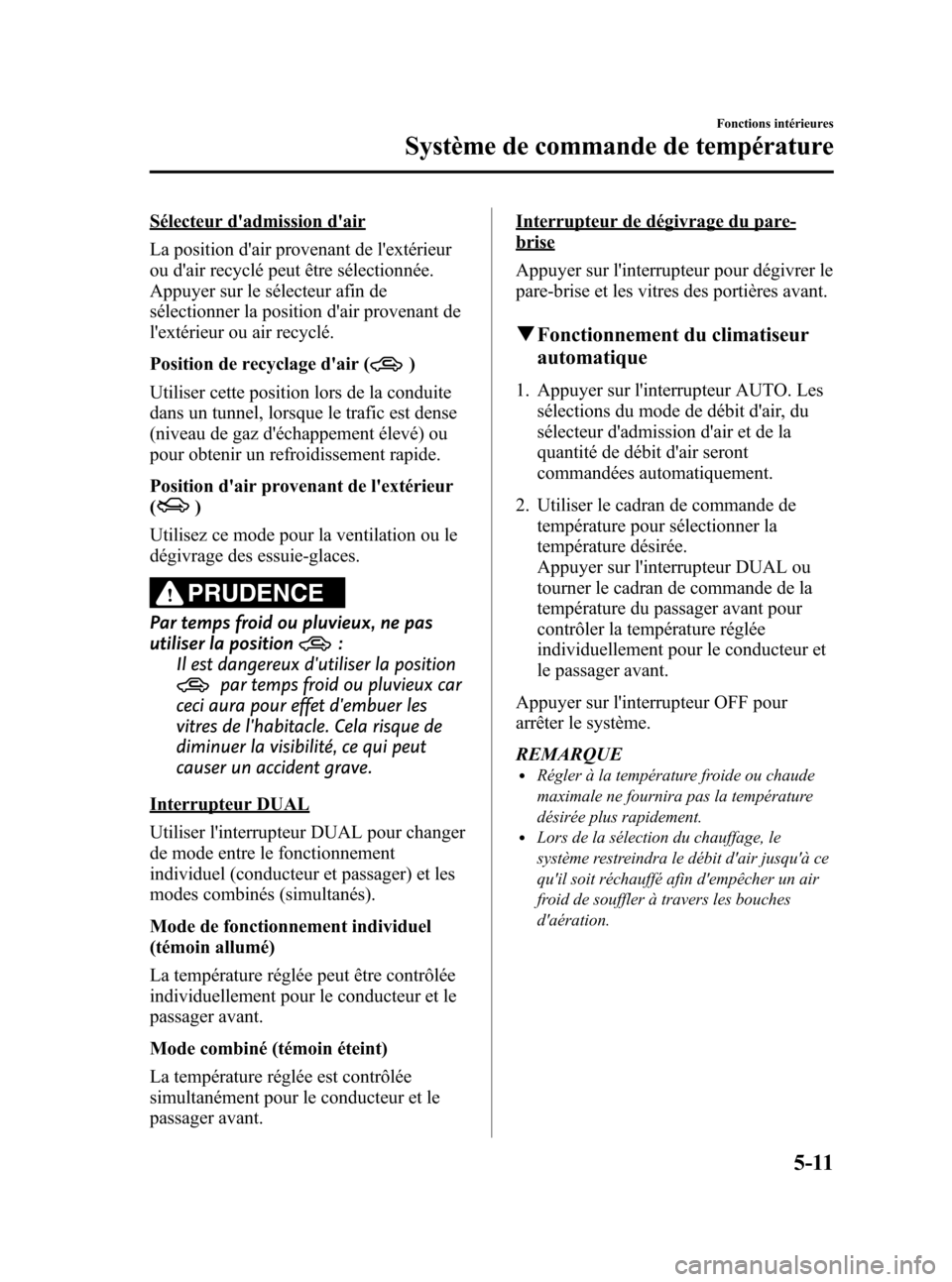

Sélecteur d'admission d'air
La position d'air provenant de l'extérieur
ou d'air recyclé peut être sélectionnée.
Appuyer sur le sélecteur afin de
sélectionner la position d'air provenant de
l'extérieur ou air recyclé.
Position de recyclage d'air (
)
Utiliser cette position lors de la conduite
dans un tunnel, lorsque le trafic est dense
(niveau de gaz d'échappement élevé) ou
pour obtenir un refroidissement rapide.
Position d'air provenant de l'extérieur
(
)
Utilisez ce mode pour la ventilation ou le
dégivrage des essuie-glaces.
PRUDENCE
Par temps froid ou pluvieux, ne pas
utiliser la position
:
Il est dangereux d'utiliser la position
par temps froid ou pluvieux car
ceci aura pour effet d'embuer les
vitres de l'habitacle. Cela risque de
diminuer la visibilité, ce qui peut
causer un accident grave.
Interrupteur DUAL
Utiliser l'interrupteur DUAL pour changer
de mode entre le fonctionnement
individuel (conducteur et passager) et les
modes combinés (simultanés).
Mode de fonctionnement individuel
(témoin allumé)
La température réglée peut être contrôlée
individuellement pour le conducteur et le
passager avant.
Mode combiné (témoin éteint)
La température réglée est contrôlée
simultanément pour le conducteur et le
passager avant.
Interrupteur de dégivrage du pare-
brise
Appuyer sur l'interrupteur pour dégivrer le
pare-brise et les vitres des portières avant.
qFonctionnement du climatiseur
automatique
1. Appuyer sur l'interrupteur AUTO. Les
sélections du mode de débit d'air, du
sélecteur d'admission d'air et de la
quantité de débit d'air seront
commandées automatiquement.
2. Utiliser le cadran de commande de
température pour sélectionner la
température désirée.
Appuyer sur l'interrupteur DUAL ou
tourner le cadran de commande de la
température du passager avant pour
contrôler la température réglée
individuellement pour le conducteur et
le passager avant.
Appuyer sur l'interrupteur OFF pour
arrêter le système.
REMARQUE
lRégler à la température froide ou chaude
maximale ne fournira pas la température
désirée plus rapidement.
lLors de la sélection du chauffage, le
système restreindra le débit d'air jusqu'à ce
qu'il soit réchauffé afin d'empêcher un air
froid de souffler à travers les bouches
d'aération.
Fonctions intérieures
Système de commande de température
5-11
CX-5_8CA6-EC-11L_Edition1 Page253
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (254,1)

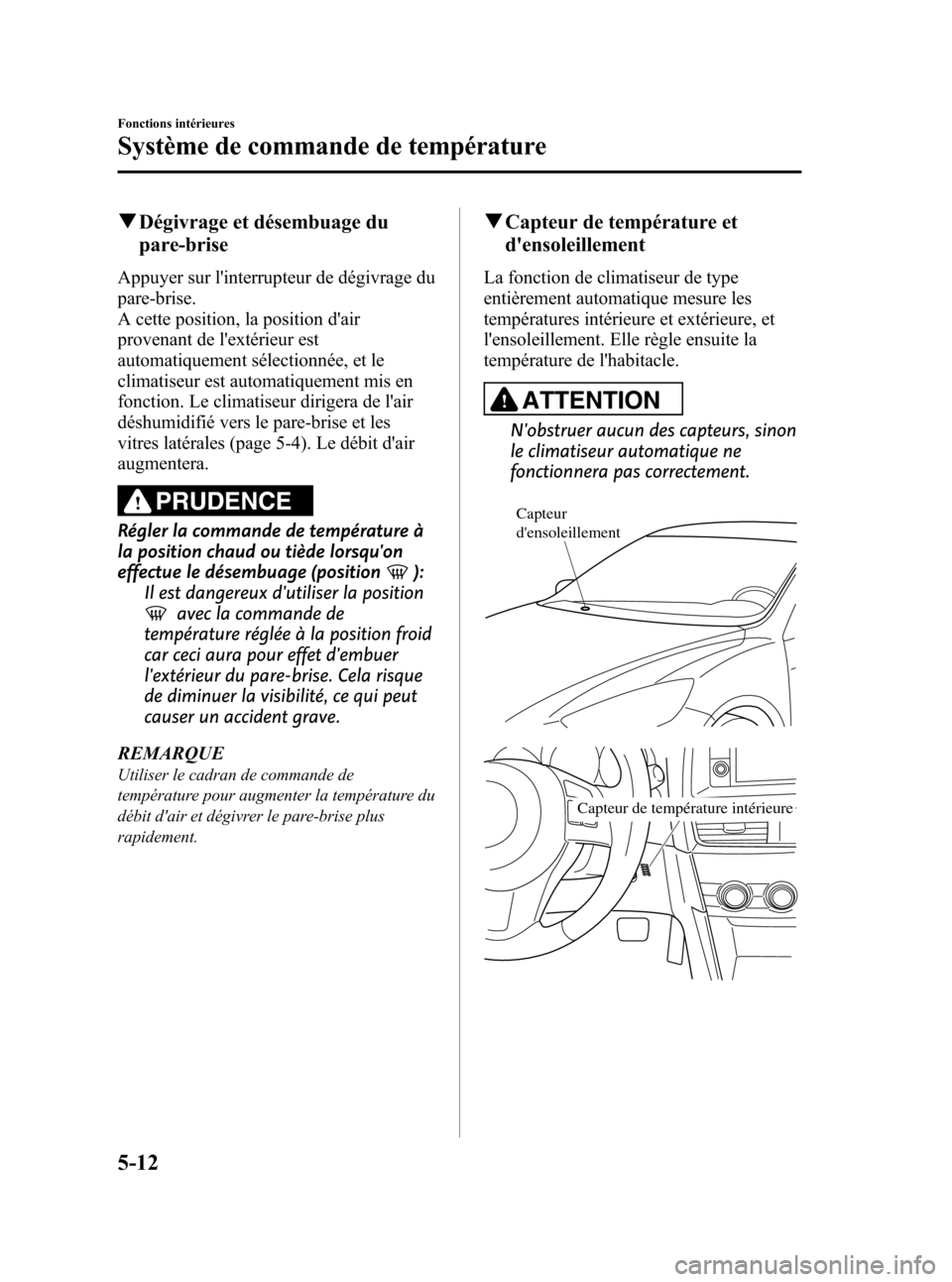

qDégivrage et désembuage du
pare-brise
Appuyer sur l'interrupteur de dégivrage du
pare-brise.
A cette position, la position d'air
provenant de l'extérieur est
automatiquement sélectionnée, et le
climatiseur est automatiquement mis en
fonction. Le climatiseur dirigera de l'air
déshumidifié vers le pare-brise et les
vitres latérales (page 5-4). Le débit d'air
augmentera.
PRUDENCE
Régler la commande de température à
la position chaud ou tiède lorsqu'on
effectue le désembuage (position
):
Il est dangereux d'utiliser la position
avec la commande de
température réglée à la position froid
car ceci aura pour effet d'embuer
l'extérieur du pare-brise. Cela risque
de diminuer la visibilité, ce qui peut
causer un accident grave.
REMARQUE
Utiliser le cadran de commande de
température pour augmenter la température du
débit d'air et dégivrer le pare-brise plus
rapidement.
qCapteur de température et
d'ensoleillement
La fonction de climatiseur de type
entièrement automatique mesure les
températures intérieure et extérieure, et
l'ensoleillement. Elle règle ensuite la
température de l'habitacle.
ATTENTION
N'obstruer aucun des capteurs, sinon
le climatiseur automatique ne
fonctionnera pas correctement.
Capteur
d'ensoleillement
Capteur de température intérieure
5-12
Fonctions intérieures
Système de commande de température
CX-5_8CA6-EC-11L_Edition1 Page254
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (255,1)
Antenneí
qType A
L'antenne est incorporée sur le verre de la
vitre.
ATTENTION
Lors du nettoyage de l'intérieur de la
vitre qui a une antenne, utiliser un
chiffon doux imprégné d'eau tiède et
essuyer doucement les lignes
d'antenne.
L'utilisation de produits de nettoyage
peut endommager l'antenne.
qType B
Conseils d'utilisation du
système audio
PRUDENCE
Toujours régler l'appareil audio lorsque
le véhicule est arrêté:
Ne pas régler les interrupteurs de
commande de l'appareil audio
pendant la conduite du véhicule. Le
fait de régler l'appareil audio
pendant la conduite du véhicule est
dangereux car cela risque de faire
perdre la concentration apportée à la
conduite du véhicule et risque de
causer un accident grave.
Même si les commandes audio se
trouvent sur le volant, il faut
apprendre à les utiliser sans avoir à
les regarder afin qu'un maximum
d'attention soit dirigé vers la route
pendant la conduite du véhicule.
ATTENTION
Pour une conduite sécuritaire, régler
le volume audio à un niveau qui
permet d'entendre les sons à
l'extérieur du véhicule (notamment
l'avertisseur sonore des véhicules et
les sirènes des véhicules d'urgence).
REMARQUE
lAfin d'éviter de décharger la batterie, ne
pas laisser la radio trop longtemps sous
tension lorsque le moteur ne tourne pas.
lSi un téléphone cellulaire ou un poste
bande publique est utilisé dans ou près du
véhicule, cela risque de causer des
parasites sur l'appareil audio, cependant,
ceci n'indique pas un mauvais
fonctionnement de l'appareil.
Fonctions intérieures
Système audio
5-13íCertains modèles. CX-5_8CA6-EC-11L_Edition1 Page255
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (256,1)
Ne pas renverser de liquide sur l'appareil
audio.
Ne pas insérer d'objets, autres qu'un
disque compact, dans la fente.
qRéception radio
Caractéristiques des ondes AM
Les ondes AM contournent des obstacles
tels que les bâtiments et les montagnes, et
subissent une réflexion sur l'ionosphère.
Elles ont donc une portée plus grande que
les ondes FM.
Pour cette raison, il est possible que deux
stations émettrices soient captées
simultanément sur la même fréquence.
Station 2 Station 1Ionosphère
Caractéristiques des ondes FM
Les émissions FM ont généralement une
portée de 40 à 50 km (25 à 30 milles)
environ. A cause du codage
supplémentaire requis pour séparer le son
en deux canaux, la portée de la FM stéréo
est encore plus réduite que celle de la FM
monaurale (non stéréo).
Station FM
40—50 km
(25—30 milles)
Les signaux provenant d'un émetteur FM
peuvent être comparés à des faisceaux
lumineux: ils ne s'incurvent jamais, mais
peuvent par contre être réfléchis.
Contrairement aux signaux AM, les
signaux FM ne peuvent aller plus loin que
l'horizon. Par conséquent la portée des
stations FM n'atteint pas celle des stations
AM.
Ionosphère
Onde AM Onde FM
Onde FM
100—200 km (60—120 milles)Ionosphère
Les conditions atmosphériques peuvent
elles aussi influencer la réception des
signaux FM. Une humidité importante
provoque une mauvaise réception.
Cependant la réception est meilleure par
temps nuageux que par beau temps.
5-14
Fonctions intérieures
Système audio
CX-5_8CA6-EC-11L_Edition1 Page256
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (257,1)
Parasites dus à la transmission sous
plusieurs angles
Comme les signaux FM peuvent être
réfléchis par des obstacles, il est possible
de recevoir simultanément un signal direct
et un signal réfléchi. Cela cause un léger
retard et peut provoquer des parasites ou
de la distorsion. Ce type de problème peut
se présenter même à proximité de la
télécommande.
Onde réfléchie
Onde directe
Parasites de pleurage/saut
Comme les signaux provenant d'un
émetteur FM se déplacent en ligne droite,
ils s'affaiblissent entre des obstacles
élevés tels que des bâtiments élevés ou
des montagnes. Lorsqu'un véhicule passe
dans un endroit semblable, les conditions
de réception changent soudainement,
provoquant des parasites irritants.
Parasites dus à des signaux faibles
Dans certaines régions, les signaux
s'affaiblissent à cause de l'éloignement de
l'émetteur. La réception dans de telles
régions se caractérise par des coupures du
son.
Parasites dus à des signaux puissants
Des parasites peuvent apparaître dans le
voisinage d'un émetteur. Les signaux sont
très puissants et provoquent des parasites
et des coupures du son au niveau de
l'autoradio.
Fonctions intérieures
Système audio
5-15
CX-5_8CA6-EC-11L_Edition1 Page257
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (258,1)
Parasites dus à la dérive des stations
Lorsqu'un véhicule entre dans la zone
d'émission de deux émetteurs puissants
émettant sur une fréquence semblable, il
se peut que la première station soit perdue
momentanément et que la radio capte la
seconde station. A ce moment des
parasites dus à ce problème font leur
apparition.
Station 2
88,3 MHz Station 1
88,1 MHz
qConseils d'utilisation du lecteur
de disques compacts
Condensation
Immédiatement après avoir mis le
chauffage en marche, par temps froid, le
disque compact ou les composants
optiques (prisme et lentille) du lecteur de
disques compacts peuvent être embués par
la condensation. Dans ce cas, le disque
compact sera éjecté immédiatement après
avoir été introduit dans l'appareil. Un
disque compact embué peut facilement
être essuyé à l'aide d'un chiffon doux. Les
composants optiques seront désembués
naturellement après environ une heure.
Attendre que le fonctionnement soit
normal avant d'utiliser l'appareil.
Manipulation du lecteur de disques
compacts
Tenir compte des points suivants.
lLe disque compact tourne à très haute
vitesse dans l'unité. On ne doit jamais
utiliser de disques compacts défectueux
(craqués ou tordus).
lNe pas utiliser de disques non
conventionnels tels que des disques en
forme de cœur, des disques
octogonaux, etc. Le disque risquera de
ne pas pouvoir être éjecté, ce qui
pourrait causer une panne.
lSi la portion mémoire du disque
compact est transparente ou
translucide, ne pas l'utiliser.
Transparent
5-16
Fonctions intérieures
Système audio
CX-5_8CA6-EC-11L_Edition1 Page258
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (259,1)
lUn disque compact neuf peut avoir des
bords rugueux sur les périmètres
intérieur ou extérieur. Si un disque
compact avec des bords rugueux est
utilisé, il peut ne pas être chargé
correctement et le lecteur de disques
compacts ne fera pas la lecture du
disque compact. En outre, le disque
risquera de ne pas pouvoir être éjecté,
ce qui pourra causer une panne. Retirer
les bords rugueux, avant de charger le
disque, à l'aide d'un stylo ou d'un
crayon comme indiqué sur
l'illustration. Pour retirer les bords
rugueux, les aplanir avec un crayon ou
un stylo.
lLors de la conduite sur des routes
cahoteuses ou des bosses, il y aura des
coupures du son.
lLe lecteur de disques compacts est
conçu pour lire les disques compacts
portant le logo d'identification indiqué
ci-dessous. Aucun autre disque ne peut
être lu.
lUtiliser des disques qui ont été
fabriqués légalement. Si l'on utilise des
disques copiés illégalement, tels que
des disques piratés, le système risquera
de ne pas fonctionner correctement.
lNe jamais toucher la surface des
disques compacts lors de la
manipulation de ces derniers. Prendre
les disques compacts par le bord
extérieur ou par le bord du trou et le
bord extérieur.
lNe pas attacher de papier ou d'adhésif
sur le disque compact. Eviter de griffer
le verso du disque compact (face du
disque compact sans étiquette). Le
disque risquera de ne pas pouvoir être
éjecté, ce qui pourra causer une panne.
Fonctions intérieures
Système audio
5-17
CX-5_8CA6-EC-11L_Edition1 Page259
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (260,1)
lLa poussière, les empreintes de doigts
et la saleté peuvent réduire la quantité
de lumière réfléchie par la surface du
disque compact, affectant ainsi la
qualité sonore. Si le disque compact est
sale, essuyer doucement la surface du
disque compact avec un chiffon doux,
du centre du disque compact vers les
bords.
lNe pas utiliser de vaporisateurs pour
disques compacts, d'agents
antistatiques, ou de produits de
nettoyage ménager. Les produits
chimiques volatils comme l'éther et les
dissolvants peuvent endommager la
surface des disques compacts et ne
doivent par conséquent jamais être
employés. Tout ce qui peut
endommager, gondoler ou ternir le
plastique ne doit jamais être utilisé
pour nettoyer les disques compacts.
lInsérer les disques un par un. Si l'on
insère deux disques simultanément, le
système risquera de ne pas fonctionner
correctement.
lLe lecteur de disques compacts éjectera
le disque compact s'il est inséré à
l'envers. Aussi, si le disque compact est
sale ou abîmé, il peut être éjecté.
lNe pas insérer de disques de nettoyage
dans le lecteur de disques compacts.
lNe pas insérer un disque compact
comportant une étiquette qui se
décolle.
lCette unité peut ne pas être à même de
lire certains CD-R/CD-RW fabriqués à
l'aide d'un ordinateur ou d'un
enregistreuse de disques compacts à
cause des caractéristiques du disque,
des égratignures, des taches, de la
poussière, etc. ou à cause de la
poussière ou de la condensation de la
lentille à l'intérieur de l'unité.
lEntreposer les disques compacts dans
le véhicule, exposés à la lumière
directe du soleil ou à des températures
élevées pourrait endommager CD-R/
CD-RW et les rendre impossibles à lire.
lLes CD-R/CD-RW supérieurs à 700
Mo ne peuvent pas être lus.
lCette unité pourrait ne pas être à même
de lire certains disques fabriqués à
partir d'un ordinateur à cause de la
configuration de l'application (logiciel
de gravure) utilisée. (Pour les détails,
consulter le magasin où l'application a
été achetée.)
lIl est possible que certaines données de
texte, comme les titres par exemple,
enregistrées sur CD-R/CD-RW
puissent ne pas être affichées lorsque
les données musicales (CD-DA) sont
en lecture.
lLa période à partir de laquelle un CD-
RW est inséré jusqu'au moment où il
commence à jouer est plus longue
qu'avec un disque compact ou un CD-
R normal.
lLire attentivement le manuel
d'instruction et les avertissements
relatifs aux CD-R/CD-RW.
lNe pas utiliser de disques comportant
du scotch, des étiquettes partiellement
décollées, ou du ruban adhésif
dépassant des bords de l'étiquette du
disque compact. Ne pas utiliser non
plus de disques sur lesquels une
étiquette de CD-R vendue dans le
commerce a été collée. Le disque
risquera de ne pas pouvoir être éjecté,
ce qui pourra causer une panne.
5-18
Fonctions intérieures
Système audio
CX-5_8CA6-EC-11L_Edition1 Page260
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L
