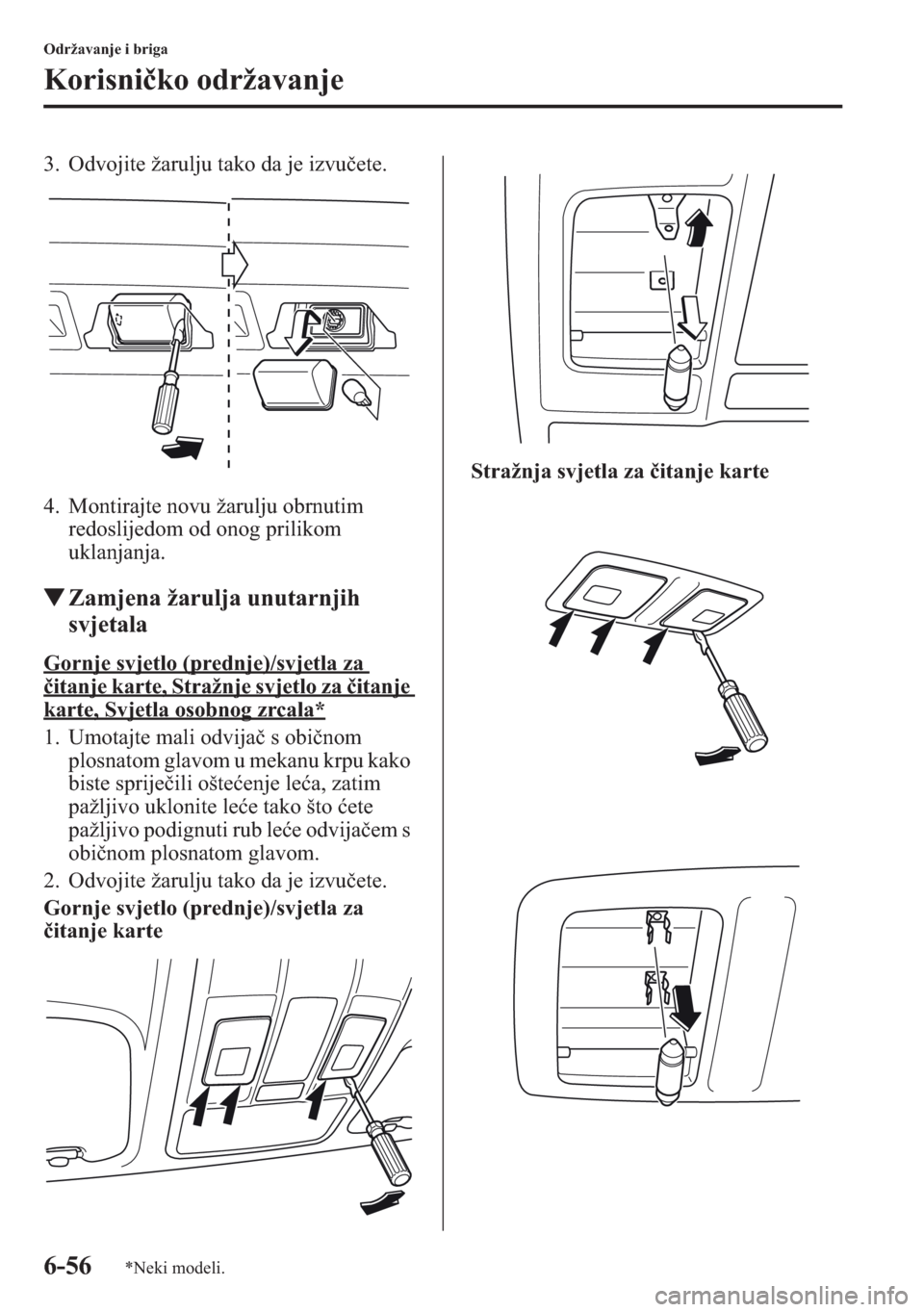

6-56
Održavanje i briga
Korisniko održavanje
3. Odvojite žarulju tako da je izvuete.
4. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
tZamjena žarulja unutarnjih
svjetala
Gornje svjetlo (prednje)/svjetla za
itanje karte, Stražnje svjetlo za itanje
karte, Svjetla osobnog zrcala*
1. Umotajte mali odvija s obinom
plosnatom glavom u mekanu krpu kako
biste sprijeili ošteenje lea, zatim
pažljivo uklonite lee tako što ete
pažljivo podignuti rub lee odvijaem s
obinom plosnatom glavom.
2. Odvojite žarulju tako da je izvuete.
Gornje svjetlo (prednje)/svjetla za
itanje karteStražnja svjetla za itanje karte
*Neki modeli.

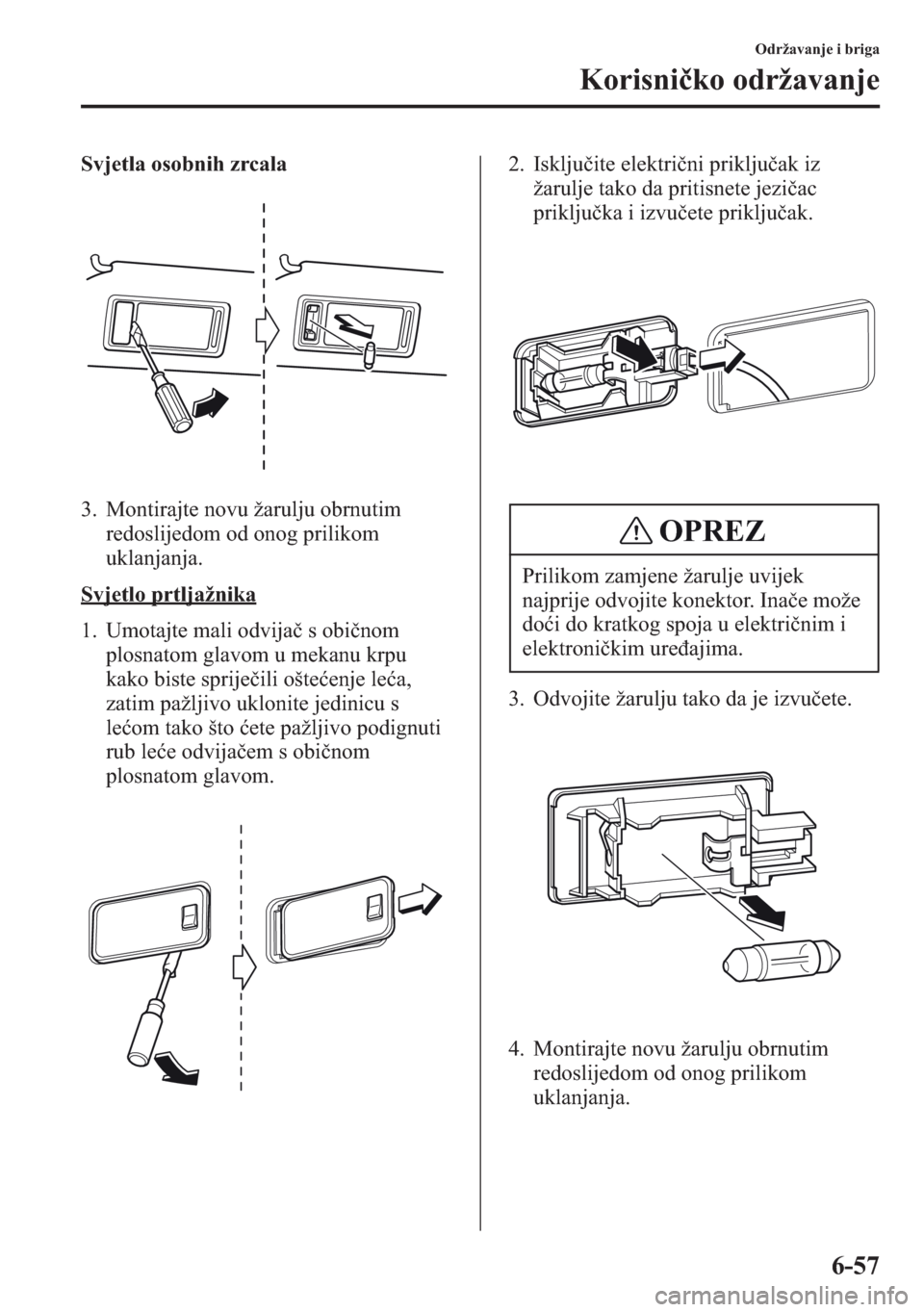

6-57
Održavanje i briga
Korisniko održavanje
Svjetla osobnih zrcala
3. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Svjetlo prtljažnika
1. Umotajte mali odvija s obinom
plosnatom glavom u mekanu krpu
kako
biste sprijeili ošteenje lea,
zatim pažljivo uklonite jedinicu s
leom tako što ete pažljivo podignuti
rub lee odvijaem s obinom
plosnatom glavom.2. Iskljuite elektrini prikljuak iz
žarulje tako da pritisnete jeziac
prikljuka i izvuete prikljuak.
3. Odvojite žarulju tako da je izvuete.
4. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Prilikom zamjene žarulje uvijek
najprije odvojite konektor. Inae može
doi do kratkog spoja u elektrinim i
elektronikim ureajima.
OPREZ

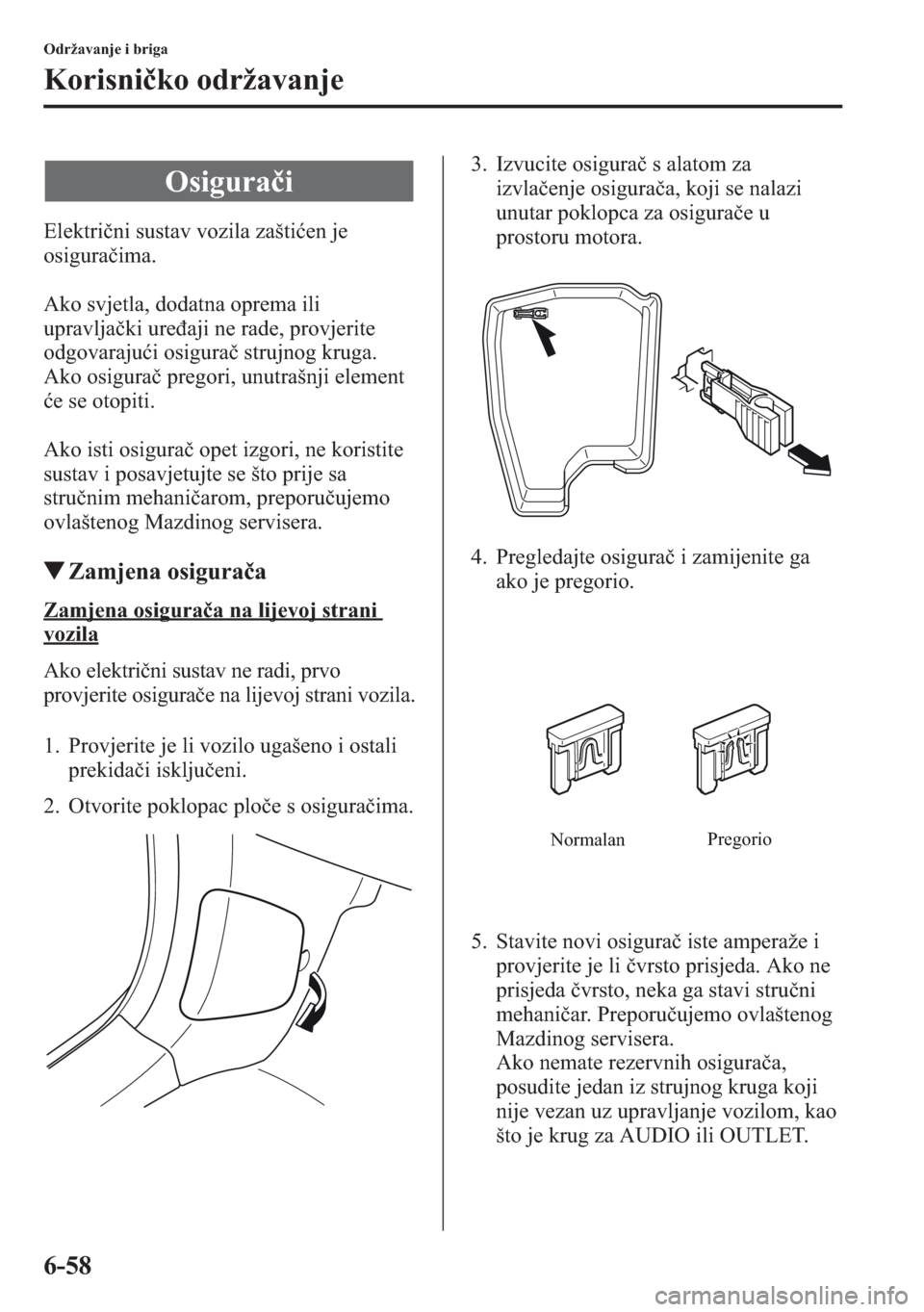

6-58
Održavanje i briga
Korisniko održavanje
Elektrini sustav vozila zaštien je
osiguraima.
Ako svjetla, dodatna oprema ili
upravljaki ureaji ne rade, provjerite
odgovarajui osigura strujnog kruga.
Ako osigura pregori, unutrašnji element
e se otopiti.
Ako isti osigura opet izgori, ne koristite
sustav i posavjetujte se što prije sa
strunim mehaniarom, preporuujemo
ovlaštenog Mazdinog servisera.
tZamjena osiguraa
Zamjena osiguraa na lijevoj strani
vozila
Ako elektrini sustav ne radi, prvo
provjerite osigurae na lijevoj strani vozila.
1. Provjerite je li vozilo ugašeno i ostali
prekidai iskljueni.
2. Otvorite poklopac ploe s osiguraima.3. Izvucite osigura s alatom za
izvlaenje osiguraa, koji se nalazi
unutar poklopca za osigurae u
prostoru motora.
4. Pregledajte osigura i zamijenite ga
ako je pregorio.
5. Stavite novi osigura iste amperaže i
provjerite je li vrsto prisjeda. Ako ne
prisjeda vrsto, neka ga stavi struni
mehaniar. Preporuujemo ovlaštenog
Mazdinog servisera.

Ako nemate rezervnih osiguraa,
posudite jedan iz strujnog kruga koji
nije vezan uz upravljanje vozilom, kao
što je krug za AUDIO ili OUTLET.
Osigurai
NormalanPregorio

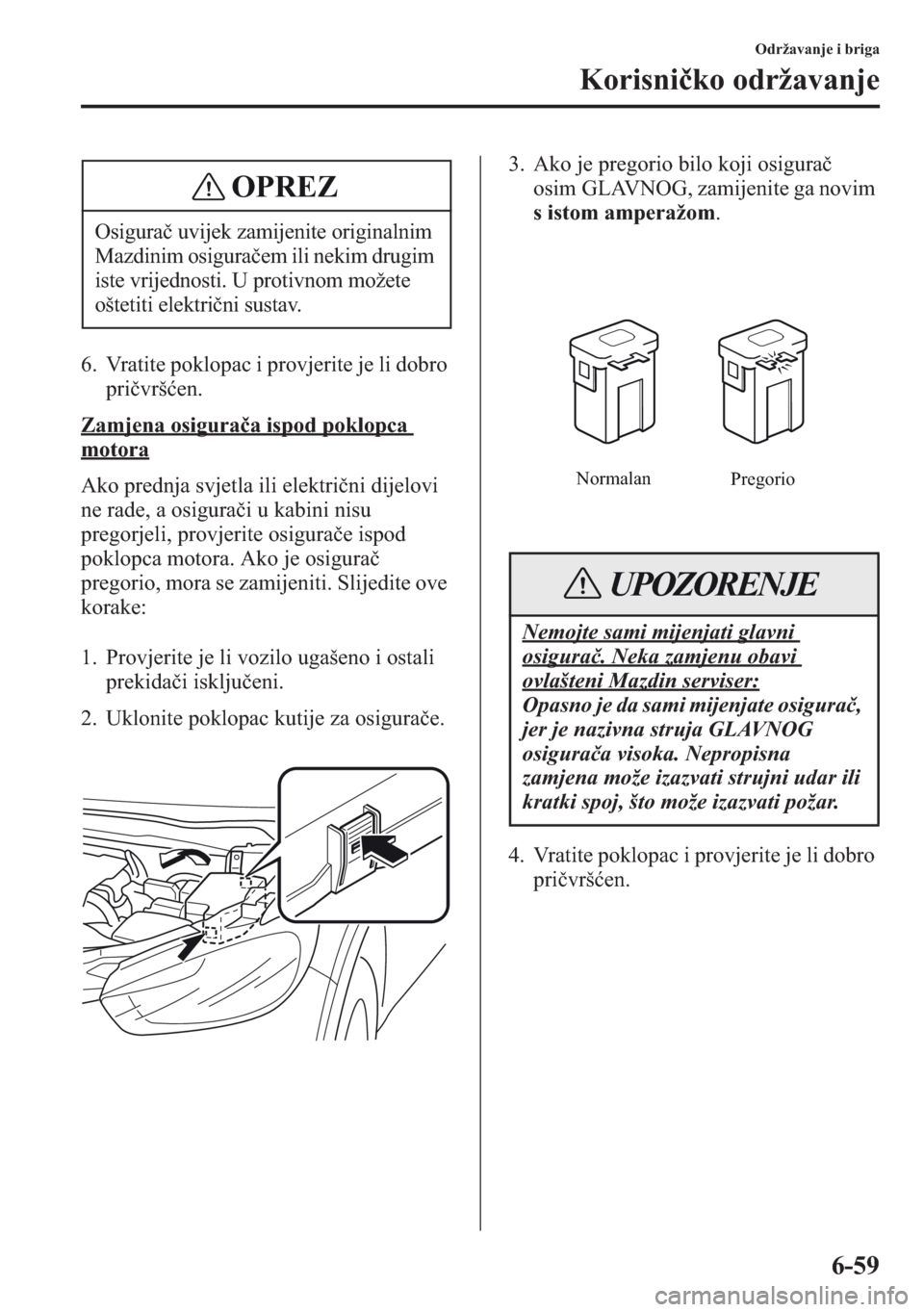

6-59
Održavanje i briga
Korisniko održavanje
6. Vratite poklopac i provjerite je li dobro
privršen.
Zamjena osiguraa ispod poklopca
motora
Ako prednja svjetla ili elektrini dijelovi
ne rade, a osigurai u kabini nisu
pregorjeli, provjerite osigurae ispod
poklopca motora. Ako je osigura
pregorio, mora se zamijeniti. Slijedite ove
korake:
1. Provjerite je li vozilo ugašeno i ostali
prekidai iskljueni.
2. Uklonite poklopac kutije za osigurae.3. Ako je pregorio bilo koji osigura
osim GLAVNOG, zamijenite ga novim
s istom amperažom.
4. Vratite poklopac i provjerite je li dobro
privršen. Osigura uvijek zamijenite originalnim
Mazdinim osiguraem ili nekim drugim
iste vrijednosti. U protivnom možete
oštetiti elektrini sustav.
OPREZ
Nemojte sami mijenjati glavni
osigura. Neka zamjenu obavi
ovlašteni Mazdin serviser:
Opasno je da sami mijenjate osigura,
jer je nazivna struja GLAVNOG
osiguraa visoka. Nepropisna
zamjena može izazvati strujni udar ili
kratki spoj, što može izazvati požar.
Normalan
Pregorio
UPOZORENJE

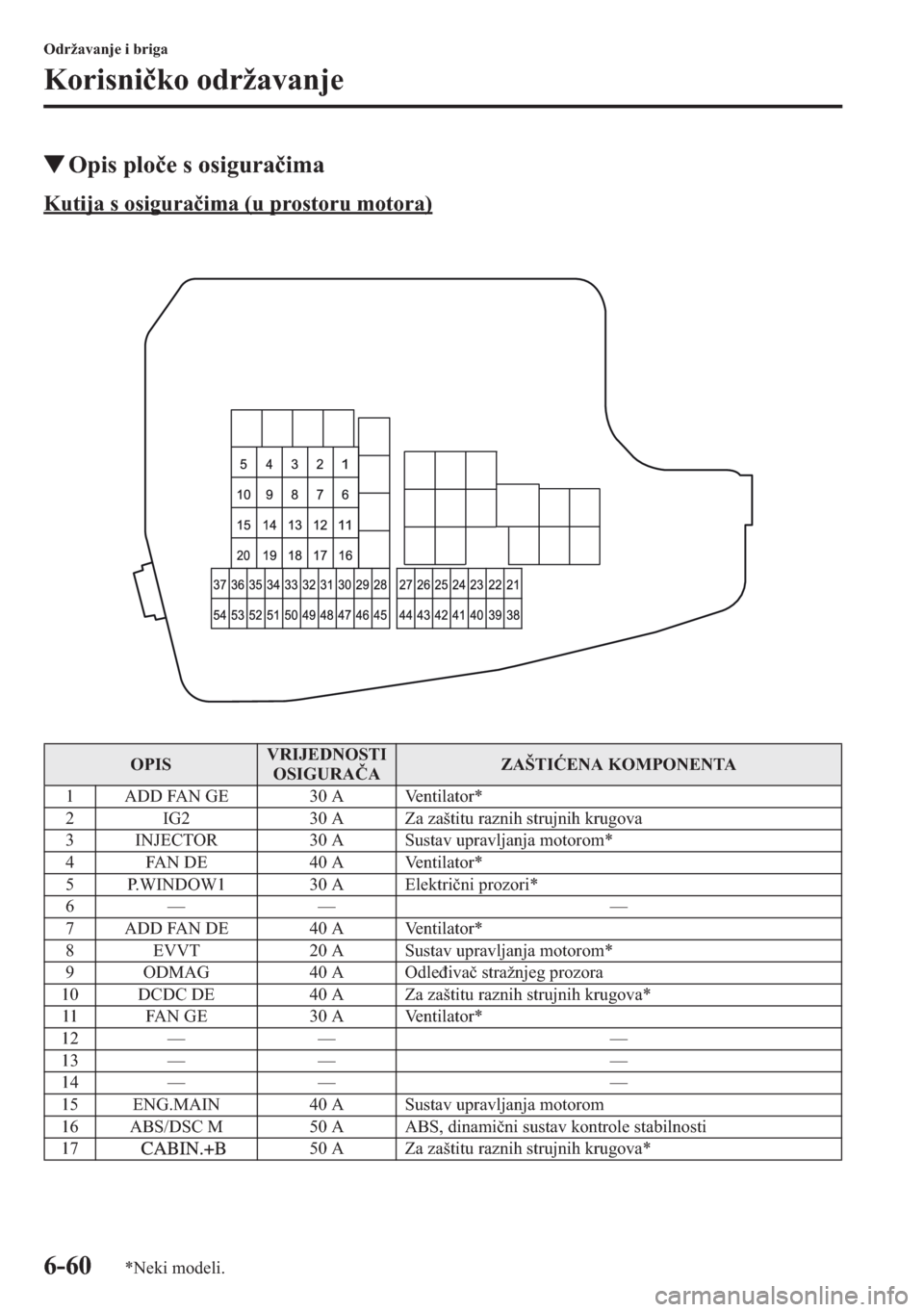

6-60
Održavanje i briga
Korisniko održavanje
tOpis ploe s osiguraima
Kutija s osiguraima (u prostoru motora)
OPISVRIJEDNOSTI
OSIGURAAZA—TIENA KOMPONENTA
1 ADD FAN GE 30 A Ventilator*
2 IG2 30 A Za zaštitu raznih strujnih krugova
3 INJECTOR 30 A Sustav upravljanja motorom*
4 FAN DE 40 A Ventilator*
5 P.WINDOW1 30 A Elektrini prozori*
6— — —
7 ADD FAN DE 40 A Ventilator*
8 EVVT 20 A Sustav upravljanja motorom*
9 ODMAG 40 A Odleiva stražnjeg prozora
10 DCDC DE 40 A Za zaštitu raznih strujnih krugova*
11 FAN GE 30 A Ventilator*
12 — — —
13 — — —
14 — — —
15 ENG.MAIN 40 A Sustav upravljanja motorom
16 ABS/DSC M 50 A ABS, dinamini sustav kontrole stabilnosti
17 50 A Za zaštitu raznih strujnih krugova*
*Neki modeli.

6-61
Održavanje i briga
Korisniko održavanje
*1 S ksenonskim svjetlima
*2 S halogenim svjetlima
OPISVRIJEDNOSTI
OSIGURAAZAŠTIENA KOMPONENTA
18 WIPER 20 A Brisa i pera vjetrobranskog stakla
19 HEATER 40 A Klima ureaj
20 DCDC REG 30 A Za zaštitu raznih strujnih krugova*
21 ENGINE.IG1 7,5 A Sustav upravljanja motorom
22 C/U IG1 15 A Za zaštitu raznih strujnih krugova
23 H/L LOW L HID L 15 A
Prednja svjetla (LH)
*1, kratko prednje svjetlo (LH)*2
24 H/L LOW R 15 A
Kratko prednje svjetlo (RH)*2
25 ENGINE3 15 A Sustav upravljanja motorom
26 ENGINE2 15 A Sustav upravljanja motorom
27 ENGINE1 15 A Sustav upravljanja motorom
28 AT 15 A Sustav upravljanja mjenjaem
29 P/PRANJE 20 A Pera prednjih svjetala*
30 A/C 7,5 A Klima ureaj
31 PUMPA 15 A Sustav upravljanja mjenjaem*
32 STOP 10 A Koiona svjetla, stražnje svjetlo za maglu*
33 R.WIPER 15 A Brisa stražnjeg prozora
34 H/L HI 20 A
Snop dugih svjetala
*2
35 HID R 15 A
Prednja svjetla (RH)*1
36 FOG 15 A Prednja svjetla za maglu*
37 7,5 A Sustav upravljanja motorom
38 AUDIO2 7,5 A Audio sustav
39 GLOW SIG 5 A Sustav upravljanja motorom*
40 METER2 7,5 A Ploa s instrumentima*
41 METER1 10 A Ploa s instrumentima
42 SRS1 7,5 A Zrani jastuk
43 BOSE 25 A
Model sustava sa zvunom opremom Bose
®*
44 AUDIO1 15 A Audio sustav
45 ABS/DSC S 30 A ABS, dinamini sustav kontrole stabilnosti
46 FUEL PUMP 15 A Sustav za gorivo*
47 FUEL WARM 25 A Grija za gorivo*
48 TAIL 15 A
Stražnja svjetla, pozicijska svjetla, svjetla za registarsku ploicu
49 — — —
50 OPASNOST 25 A Treperea svjetla za opasnost, svjetla pokazivaa smjera
51 DRL 15 A —
52 R.OUTLET2 15 A Utinice za dodatke
53 HORN 15 A Sirena
54 ROOM 15 A Stropno svjetlo
*Neki modeli.

6-62
Održavanje i briga
Korisniko održavanje
Blok osiguraa (lijeva strana)
OPISVRIJEDNOSTI
OSIGURAAZAŠTIENA KOMPONENTA
1 P.SEAT D 30 A Sjedalo s elektromotorom*
2 P.WINDOW3 30 A Elektrini prozori*
3 R.OUTLET3 15 A —
4 P.WINDOW2 25 A Elektrini prozori
5 SRS2/ESCL 15 A Elektronika blokada upravljaa
6 S.ZAKLJUAVANJE 25 A Elektrino zakljuavanje vrata
7 SEAT WARM 20 A Grija sjedala*
8 SUNROOF 10 A Krovni prozor*
9 F.OUTLET 15 A Utinice za dodatke*
10 ZRCALO 7,5 A Elektrino podešavanje zrcala
11 R.OUTLET1 15 A Utinice za dodatke
12 — — —
13 — — —
14 — — —
15 — — —
16 — — —
17 M.DEF 7,5 A Odleiva zrcala*
18 — — —
19 — — —
*Neki modeli.

6-63
Održavanje i briga
Korisniko održavanje
OPISVRIJEDNOSTI
OSIGURAAZAŠTIENA KOMPONENTA
20 AT IND 7,5 A Pokazatelj pomaka automatskog mjenjaa*
2 1 P. S E AT P 3 0 A —
*Neki modeli.

6-64
Održavanje i briga
Briga o izgledu
Boja na Mazdi rezultat je razvoja
najmodernijih tehnologija u sastavu i
nainu aplikacije.
Meutim, utjecaj okoliša može oštetiti
zaštitna svojstva boje ako se o njoj ne
brinete na ispravan nain.
Ovdje navodimo neke primjere mogueg
ošteenja, sa savjetima kako ih sprijeiti.
Jetkanje nastalo uslijed kiselih kiša ili
industrijskog otpada
Nastanak
Industrijski zagaivai i ispušni plinovi
vozila odlaze u zrak i miješaju se s kišom
ili rosom te stvaraju kiseline. Ove kiseline
mogu se zadržati na površini vozila. Kako
voda hlapi, kiselina se koncentrira i može
oštetiti boju.
Što se kiselina duže zadržava na površini,
vea je mogunost ošteenja.
Prevencija
Neophodno je da perete i polirate svoje
vozilo kako biste sauvali boju
pridržavajui se uputa u ovom odjeljku.
Ove korake poduzmite im posumnjate da
se kisela kiša uhvatila na boji vašeg vozila.
Ošteenja nastala zbog ptijeg izmeta,
insekata ili smole stabala
Nastanak
Ptiji izmet sadrži kiseline. Ako se ne
ukloni, može oštetiti boju i temeljni
premaz boje na vozilu.Kada se insekti zalijepe na obojanu
površinu i razgrade se, stvara se korozivni
spoj. To može nagristi boju i temeljni
prijelaz boje vozila ako se ne ukloni.
Smola stabala se stisne i zalijepi se na
boju. Ako ogulite smolu, boja se zajedno
sa smolom može skinuti s vozila.
Prevencija
Neophodno je da perete i polirate svoju
Mazdu kako biste sauvali boju
pridržavajui se uputa u ovom odjeljku.
To treba napraviti što je prije mogue.
Ptiji izmet može se ukloniti mekom
spužvom i vodom. Ako ste na putu i to
nije mogue, vlažna maramica takoer
može riješiti ovaj problem. Oišeno
mjesto treba ispolirati prema uputama u
ovom odjeljku.
Insekte i smolu stabala najlakše je ukloniti
mekom spužvom i vodom ili sredstvom za
išenje koje je dostupno u prodaji.
Drugi nain je pokriti oneišeno
podruje mokrim listovima novina i
ostaviti jedan do dva sata. Kada uklonite
novine, isperite ostatke vodom.
Tragovi vode
Nastanak
Kiša, magla, rosa, pa ak i voda iz slavine,
mogu sadržavati štetne minerale kao što
su soli i vapno. Ako se vlaga koja sadrži
te minerale nakupi na vozilu i ishlapi,
minerali e ovrsnuti i pojavit e se bijeli
krugovi. Ti krugovi mogu oštetiti boju
vašeg vozila.
Briga o vanjskom dijelu

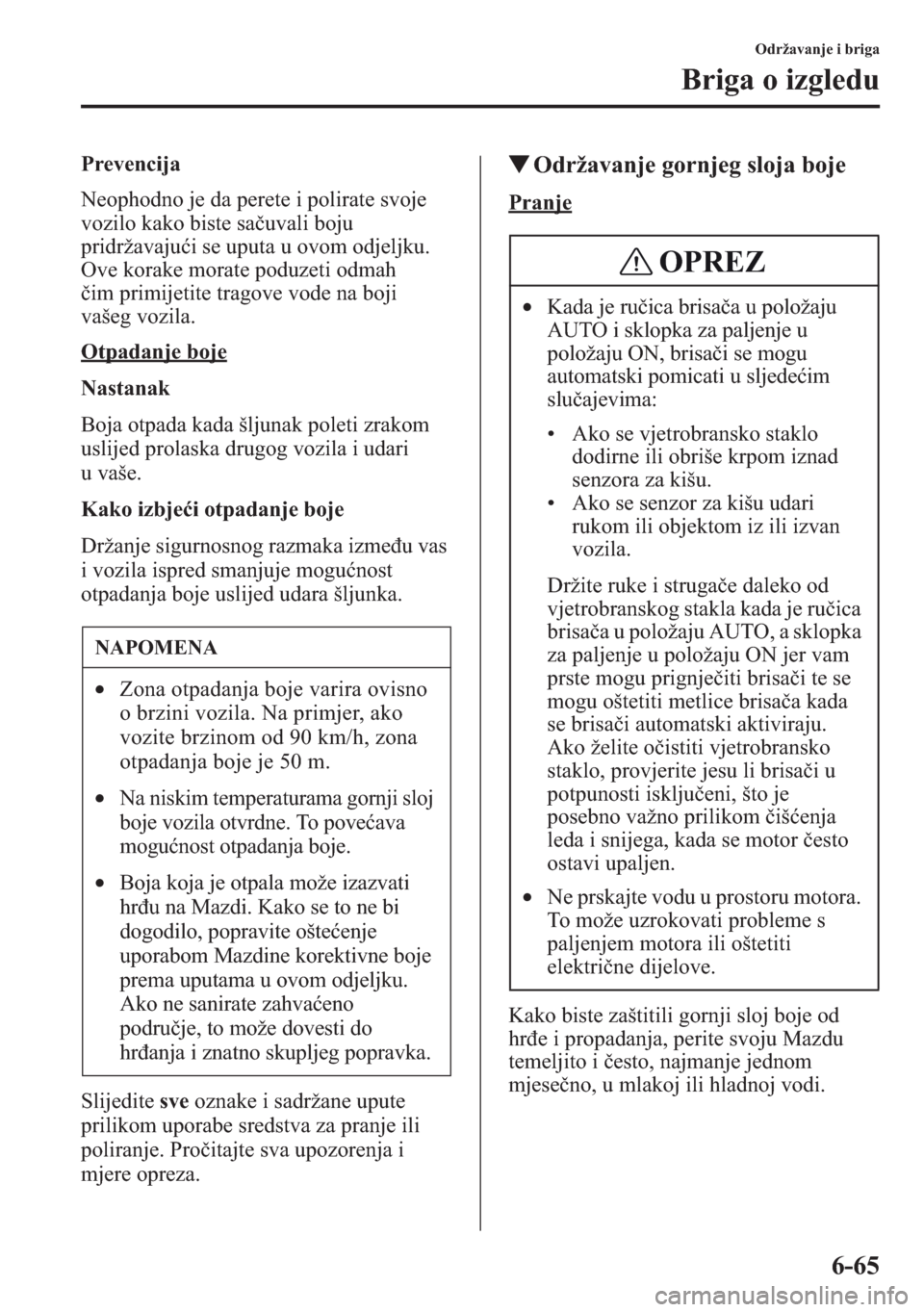

6-65
Održavanje i briga
Briga o izgledu
Prevencija
Neophodno je da perete i polirate svoje
vozilo kako biste sauvali boju
pridržavajui se uputa u ovom odjeljku.
Ove korake morate poduzeti odmah
im primijetite tragove vode na boji
vašeg vozila.
Otpadanje boje
Nastanak
Boja otpada kada šljunak poleti zrakom
uslijed prolaska drugog vozila i udari
u vaše.
Kako izbjei otpadanje boje
Držanje sigurnosnog razmaka izmeu vas
i vozila ispred smanjuje mogunost
otpadanja boje uslijed udara šljunka.
Slijedite sve oznake i sadržane upute
prilikom uporabe sredstva za pranje ili
poliranje. Proitajte sva upozorenja i
mjere opreza.
tOdržavanje gornjeg sloja boje
Pranje
Kako biste zaštitili gornji sloj boje od
hre i propadanja, perite svoju Mazdu
temeljito i esto, najmanje jednom
mjeseno, u mlakoj ili hladnoj vodi.
NAPOMENA
•Zona otpadanja boje varira ovisno
o brzini vozila. Na primjer, ako
vozite brzinom od 90 km/h, zona
otpadanja boje je 50 m.
•Na niskim temperaturama gornji sloj
boje vozila otvrdne. To poveava
mogunost otpadanja boje.
•Boja koja je otpala može izazvati
hru na Mazdi. Kako se to ne bi
dogodilo, popravite ošteenje
uporabom Mazdine korektivne boje
prema uputama u ovom odjeljku.

Ako ne sanirate zahvaeno
podruje, to može dovesti do
hranja i znatno skupljeg popravka.
•Kada je ruica brisaa u položaju
AUTO i sklopka za paljenje u
položaju ON, brisai se mogu
automatski pomicati u sljedeim
sluajevima:
• Ako se vjetrobransko staklo
dodirne ili obriše krpom iznad
senzora za kišu.
• Ako se senzor za kišu udari
rukom ili objektom iz ili izvan
vozila.
Držite ruke i strugae daleko od
vjetrobranskog stakla kada je ruica
brisaa u položaju AUTO, a sklopka
za paljenje u položaju ON jer vam
prste mogu prignjeiti brisai te se
mogu oštetiti metlice brisaa kada
se brisai automatski aktiviraju.

Ako želite oistiti vjetrobransko
staklo, provjerite jesu li brisai u
potpunosti iskljueni, što je
posebno važno prilikom išenja
leda i snijega, kada se motor esto
ostavi upaljen.
•Ne prskajte vodu u prostoru motora.
To može uzrokovati probleme s
paljenjem motora ili oštetiti
elektrine dijelove.
OPREZ
