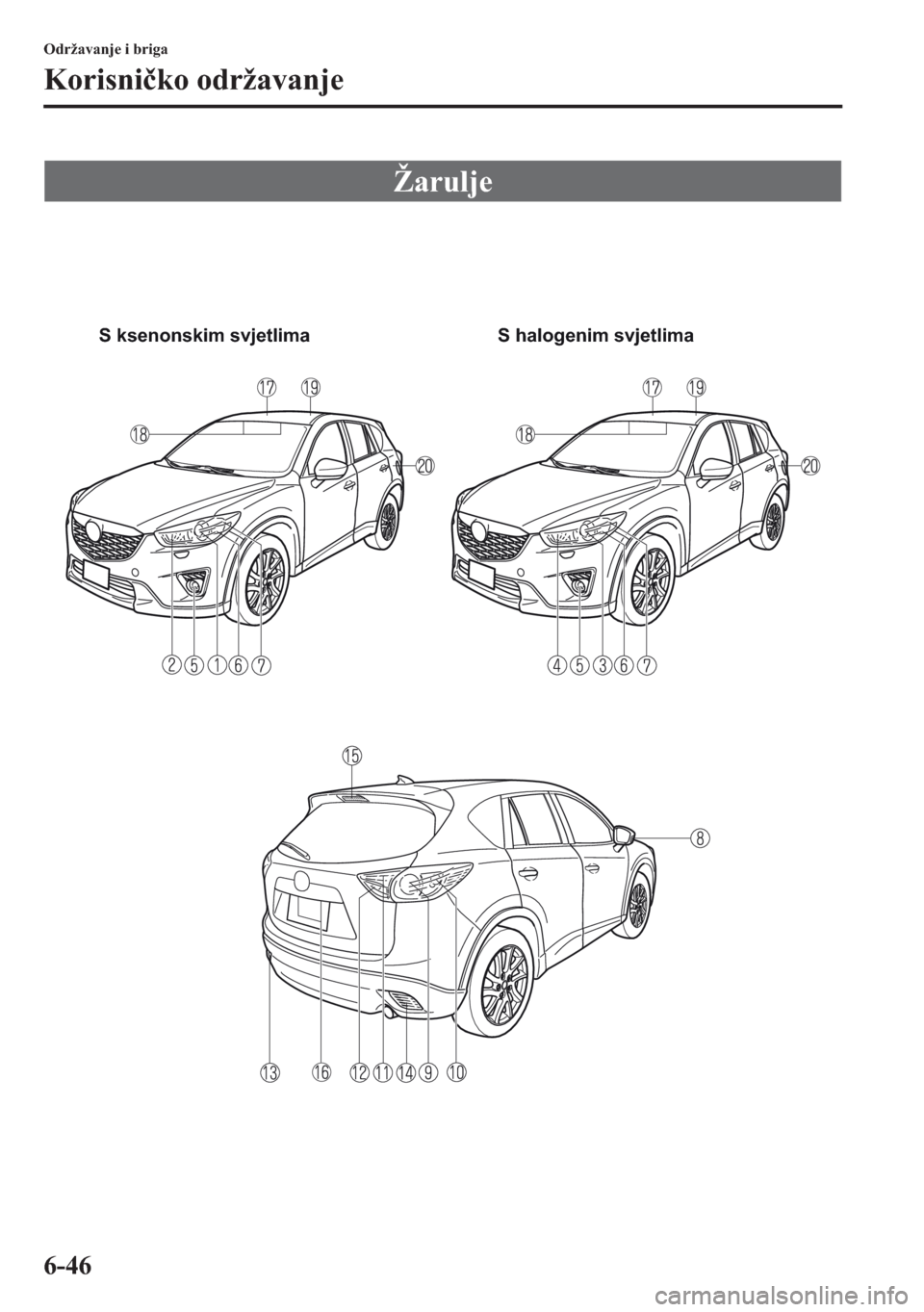

6-46
Održavanje i briga
Korisniko održavanje
Žarulje
S ksenonskim svjetlima S halogenim svjetlima

6-47
Održavanje i briga
Korisniko održavanje
1Prednja svjetla (Kratko/Dugo svjetlo)
2Svjetla u vožnji
3Prednja svjetla (Kratko svjetlo)
4Prednja svjetla (Dugo svjetlo)/Svjetla u vožnji*
5Prednja svjetla za maglu*
6Svjetla prednjih pokazivaa smjera
7Pozicijska svjetla
8Svjetla bonih pokazivaa smjera
9Koiona svjetla/stražnja svjetla
0Svjetla stražnjih pokazivaa smjera
AStražnja svjetla (na strani stražnjih podiznih vrata)
BSvjetla za vožnju unatrag
CStražnje svjetlo za maglu (model s upravljaem na lijevoj strani)*
DStražnje svjetlo za maglu (model s upravljaem na desnoj strani)*
ETree koiono svjetlo
FSvjetla za registarsku ploicu
GGornje svjetlo (prednje)/svjetla za itanje karte
HSvjetla osobnih zrcala*
IStražnja svjetla za itanje karte
JSvjetlo prtljažnika
*Neki modeli.

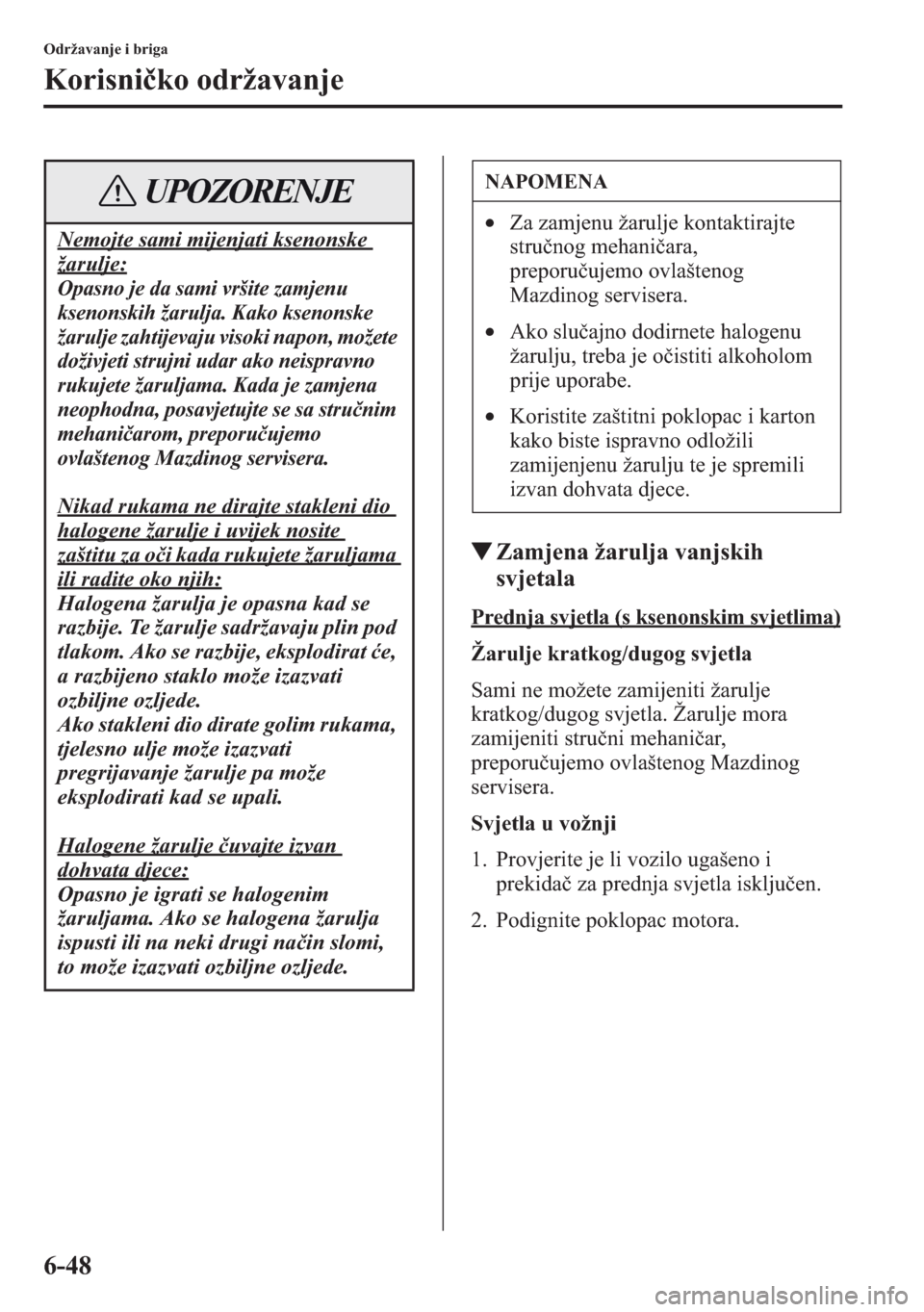

6-48
Održavanje i briga
Korisniko održavanje
tZamjena žarulja vanjskih
svjetala
Prednja svjetla (s ksenonskim svjetlima)
™arulje kratkog/dugog svjetla
Sami ne možete zamijeniti žarulje
kratkog/dugog svjetla. Žarulje mora
zamijeniti struni mehaniar,
preporuujemo ovlaštenog Mazdinog
servisera.
Svjetla u vožnji
1. Provjerite je li vozilo ugašeno i
prekida za prednja svjetla iskljuen.
2. Podignite poklopac motora.
Nemojte sami mijenjati ksenonske
žarulje:
Opasno je da sami vršite zamjenu
ksenonskih žarulja. Kako ksenonske
žarulje zahtijevaju visoki napon, možete
doživjeti strujni udar ako neispravno
rukujete žaruljama. Kada je zamjena
neophodna, posavjetujte se sa strunim
mehaniarom, preporuujemo
ovlaštenog Mazdinog servisera.
Nikad rukama ne dirajte stakleni dio
halogene žarulje i uvijek nosite
zaštitu za oi kada rukujete žaruljama
ili radite oko njih:
Halogena žarulja je opasna kad se
razbije. Te žarulje sadržavaju plin pod
tlakom. Ako se razbije, eksplodirat e,
a razbijeno staklo može izazvati
ozbiljne ozljede.

Ako stakleni dio dirate golim rukama,
tjelesno ulje mo

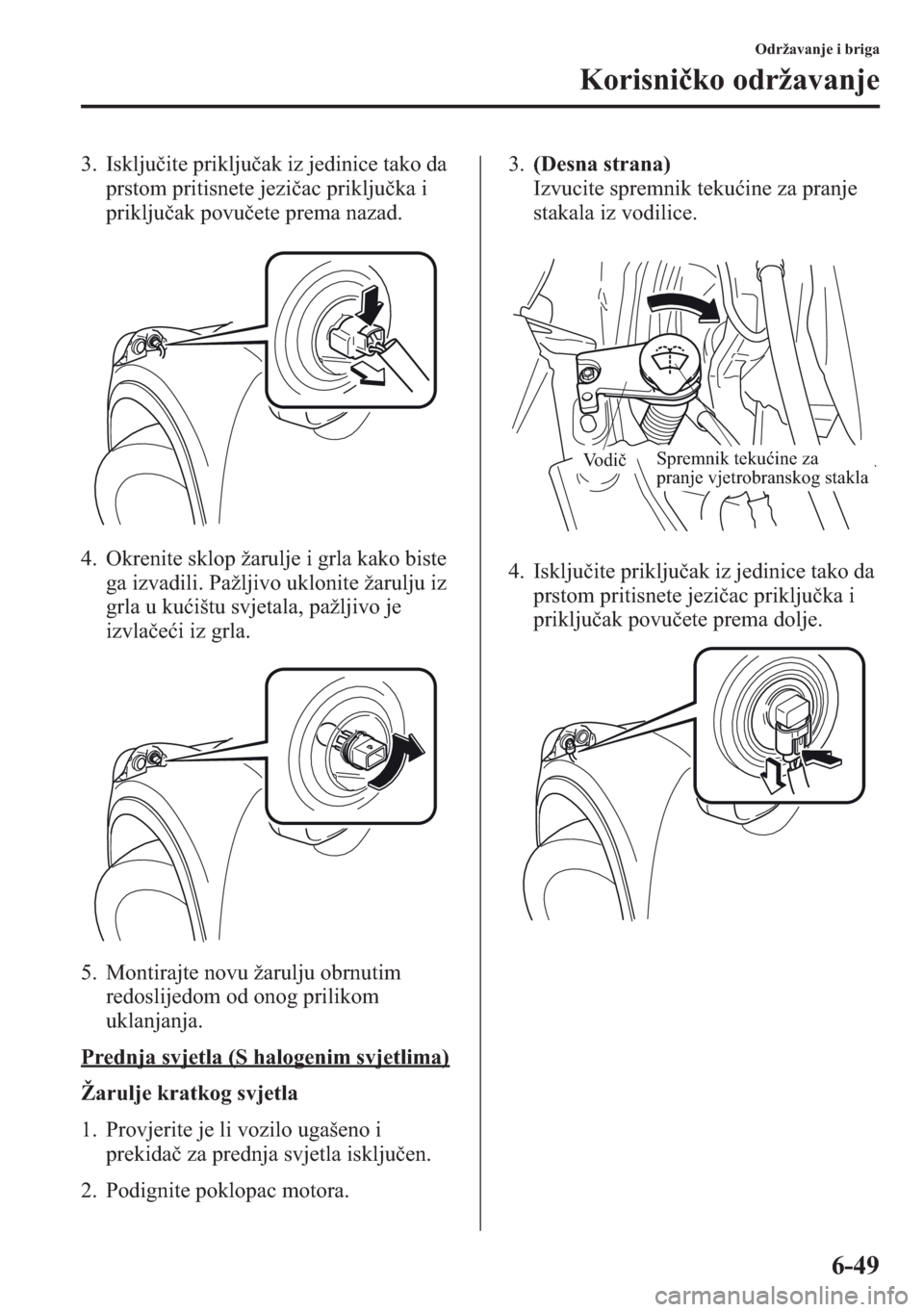

6-49
Održavanje i briga
Korisniko održavanje
3. Iskljuite prikljuak iz jedinice tako da
prstom pritisnete jeziac prikljuka i
prikljuak povuete prema nazad.
4. Okrenite sklop žarulje i grla kako biste
ga izvadili. Pažljivo uklonite žarulju iz
grla u kuištu svjetala, pažljivo je
izvlaei iz grla.
5. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Prednja svjetla (S halogenim svjetlima)
Žarulje kratkog svjetla
1. Provjerite je li vozilo ugašeno i
prekida za prednja svjetla iskljuen.
2. Podignite poklopac motora.3.(Desna strana)

Izvucite spremnik tekuine za pranje
stakala iz vodilice.
4. Iskljuite prikljuak iz jedinice tako da
prstom pritisnete jeziac prikljuka i
prikljuak povuete prema dolje.
Spremnik tekućine za
pranje vjetrobranskog staklaVodič

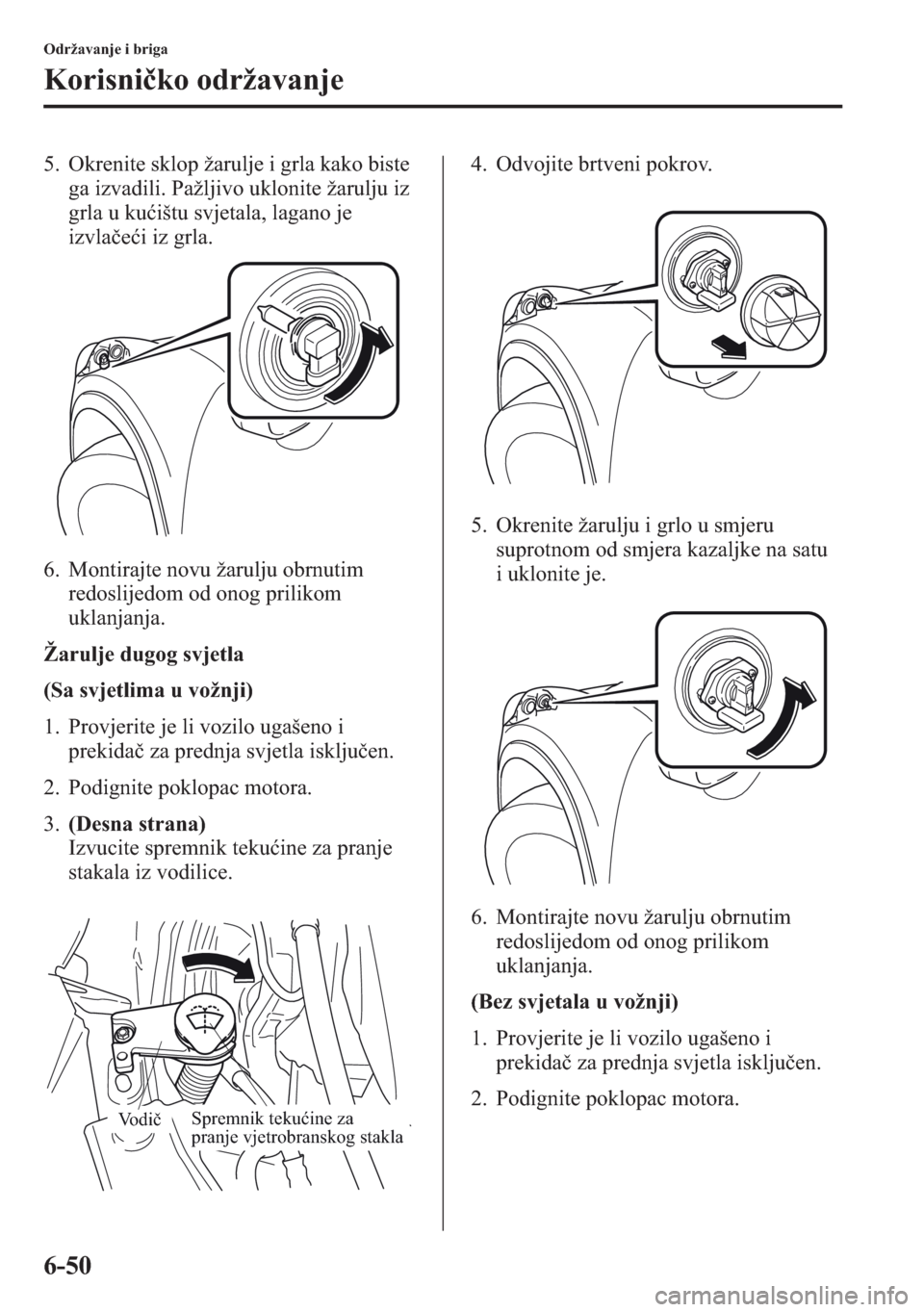

6-50
Održavanje i briga
Korisniko održavanje
5. Okrenite sklop žarulje i grla kako biste
ga izvadili. Pažljivo uklonite žarulju iz
grla u kuištu svjetala, lagano je
izvlaei iz grla.
6. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Žarulje dugog svjetla
(Sa svjetlima u vožnji)
1. Provjerite je li vozilo ugašeno i
prekida za prednja svjetla iskljuen.
2. Podignite poklopac motora.
3.(Desna strana)

Izvucite spremnik tekuine za pranje
stakala iz vodilice.4. Odvojite brtveni pokrov.
5. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na satu
i uklonite je.
6. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
(Bez svjetala u vožnji)
1. Provjerite je li vozilo ugašeno i
prekida za prednja svjetla iskljuen.
2. Podignite poklopac motora.
Spremnik tekućine za
pranje vjetrobranskog staklaVodič

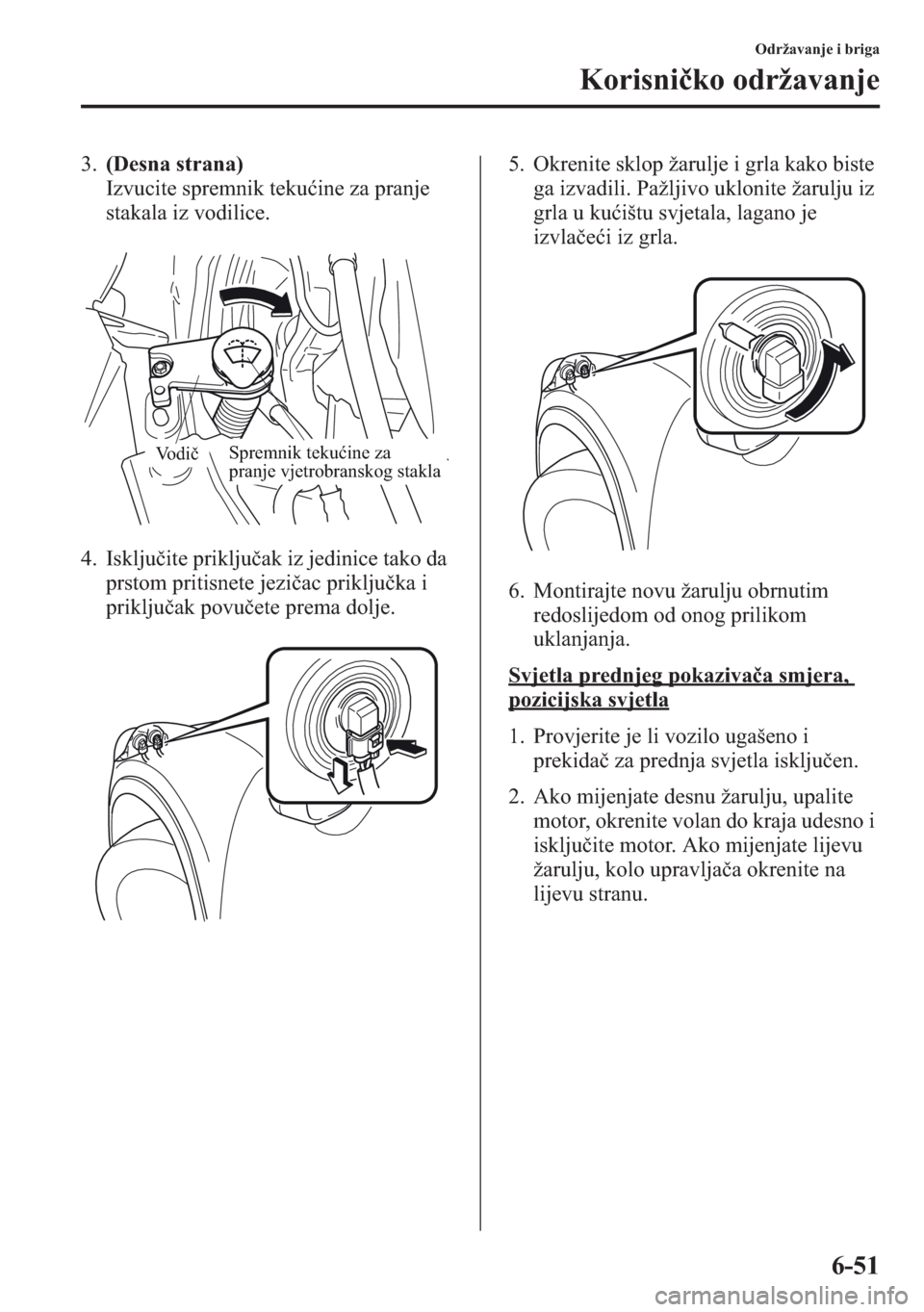

6-51
Održavanje i briga
Korisniko održavanje
3.(Desna strana)
Izvucite spremnik tekuine za pranje
stakala iz vodilice.
4. Iskljuite prikljuak iz jedinice tako da
prstom pritisnete jeziac prikljuka i
prikljuak povuete prema dolje.5. Okrenite sklop žarulje i grla kako biste
ga izvadili. Pažljivo uklonite žarulju iz
grla u kuištu svjetala, lagano je
izvlaei iz grla.
6. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Svjetla prednjeg pokazivaa smjera,
pozicijska svjetla
1. Provjerite je li vozilo ugašeno i
prekida za prednja svjetla iskljuen.
2. Ako mijenjate desnu žarulju, upalite
motor, okrenite volan do kraja udesno i
iskljuite motor. Ako mijenjate lijevu
žarulju, kolo upravljaa okrenite na
lijevu stranu.
Spremnik tekućine za
pranje vjetrobranskog staklaVodič

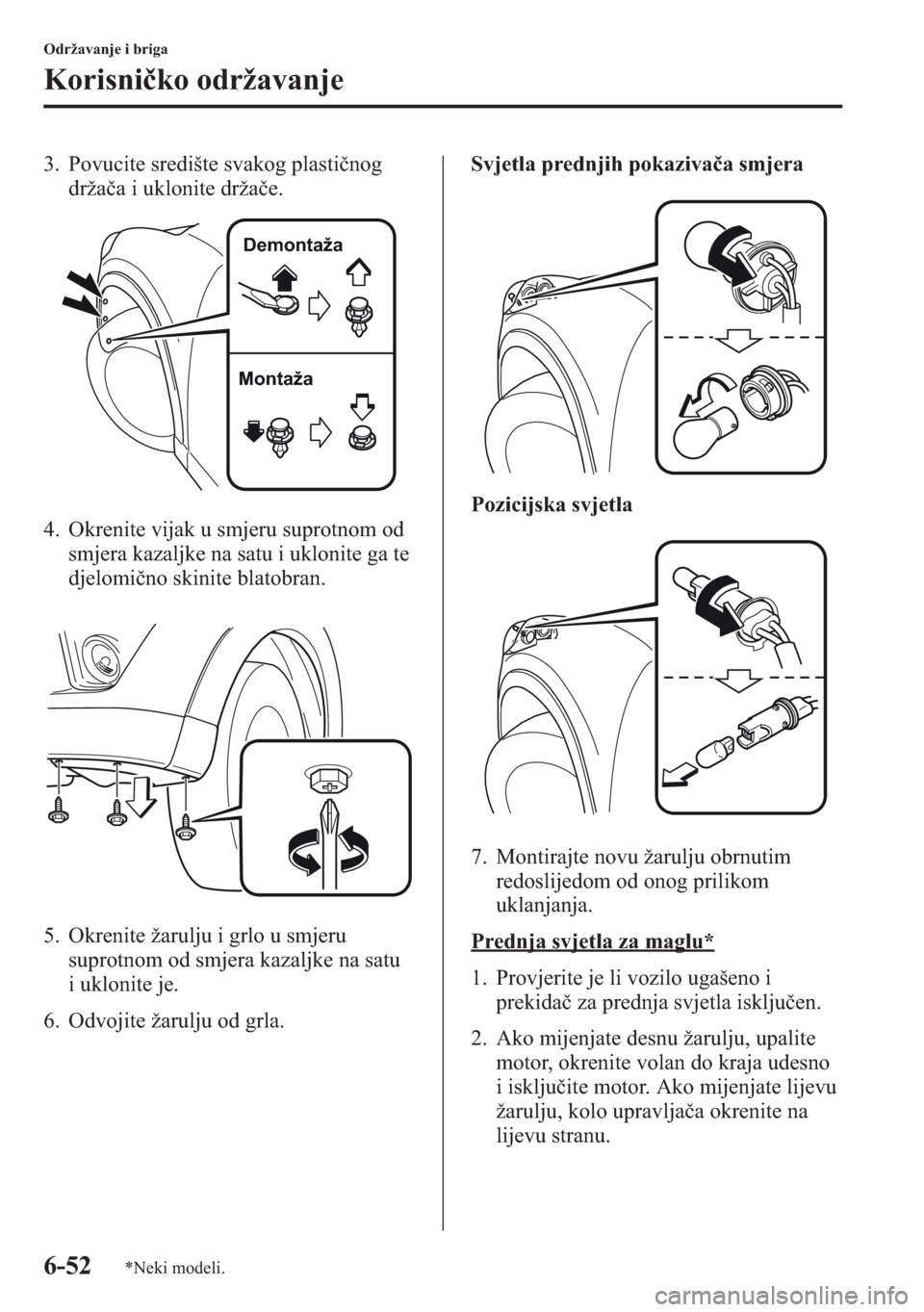

6-52
Održavanje i briga
Korisniko održavanje
3. Povucite središte svakog plastinog
držaa i uklonite držae.
4. Okrenite vijak u smjeru suprotnom od
smjera kazaljke na satu i uklonite ga te
djelomino skinite blatobran.
5. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na satu
i uklonite je.
6. Odvojite žarulju od grla.Svjetla prednjih pokazivaa smjera
Pozicijska svjetla
7. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Prednja svjetla za maglu*
1. Provjerite je li vozilo ugašeno i
prekida za prednja svjetla iskljuen.
2. Ako mijenjate desnu žarulju, upalite
motor, okrenite volan do kraja udesno
i iskljuite motor. Ako mijenjate lijevu
žarulju, kolo upravljaa okrenite na
lijevu stranu.
MontažaDemontaža
*Neki modeli.

6-53
Održavanje i briga
Korisniko održavanje
3. Povucite središte svakog plastinog
držaa i uklonite držae.
4. Okrenite vijak u smjeru suprotnom od
smjera kazaljke na satu i uklonite ga te
djelomino skinite blatobran.5. Iskljuite prikljuak iz jedinice tako da
prstom pritisnete jeziac prikljuka i
prikljuak povuete prema dolje.
6. Okrenite sklop žarulje i grla kako
biste ga izvadili. Pažljivo uklonite
žarulju iz grla u kuištu svjetala,
pažljivo je izvlaei iz grla.
7. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Svjetla bonih pokazivaa smjera
Zbog složenosti i zahtjevnosti postupka,
LED žarulje mora zamijeniti struni
mehaniar, preporuujemo ovlaštenog
Mazdinog servisera.
MontažaDemontaža

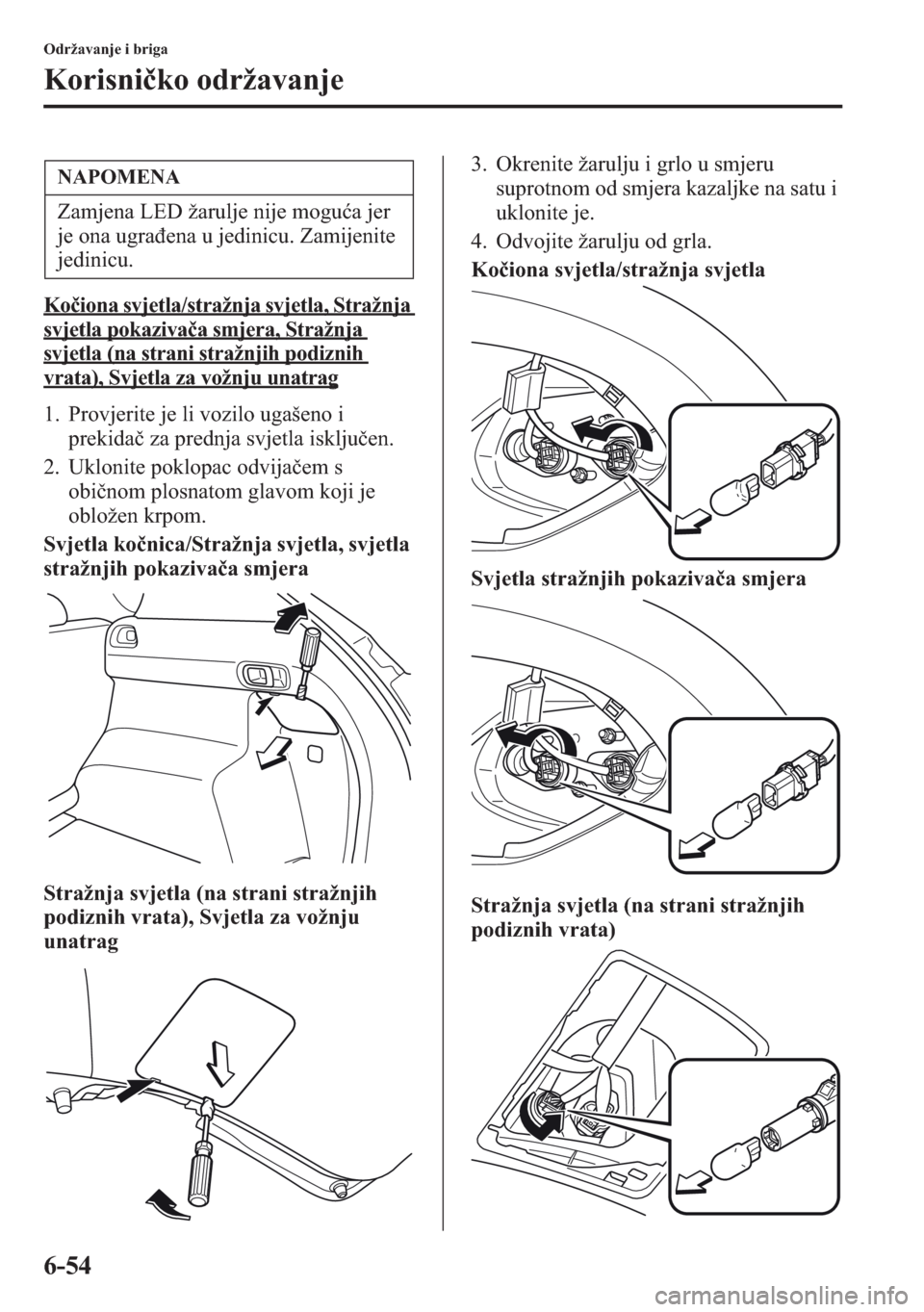

6-54
Održavanje i briga
Korisniko održavanje
Koiona svjetla/stražnja svjetla, Stražnja
svjetla pokazivaa smjera, Stražnja
svjetla (na strani stražnjih podiznih
vrata), Svjetla za vožnju unatrag
1. Provjerite je li vozilo ugašeno i
prekida za prednja svjetla iskljuen.
2. Uklonite poklopac odvijaem s
obinom plosnatom glavom koji je
obložen krpom.
Svjetla konica/Stražnja svjetla, svjetla
stražnjih pokazivaa smjera
Stražnja svjetla (na strani stražnjih
podiznih vrata), Svjetla za vožnju
unatrag3. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na satu i
uklonite je.
4. Odvojite žarulju od grla.
Koiona svjetla/stražnja svjetla
Svjetla stražnjih pokazivaa smjera
Stražnja svjetla (na strani stražnjih
podiznih vrata)
NAPOMENA
Zamjena LED žarulje nije mogua jer
je ona ugraena u jedinicu. Zamijenite
jedinicu.

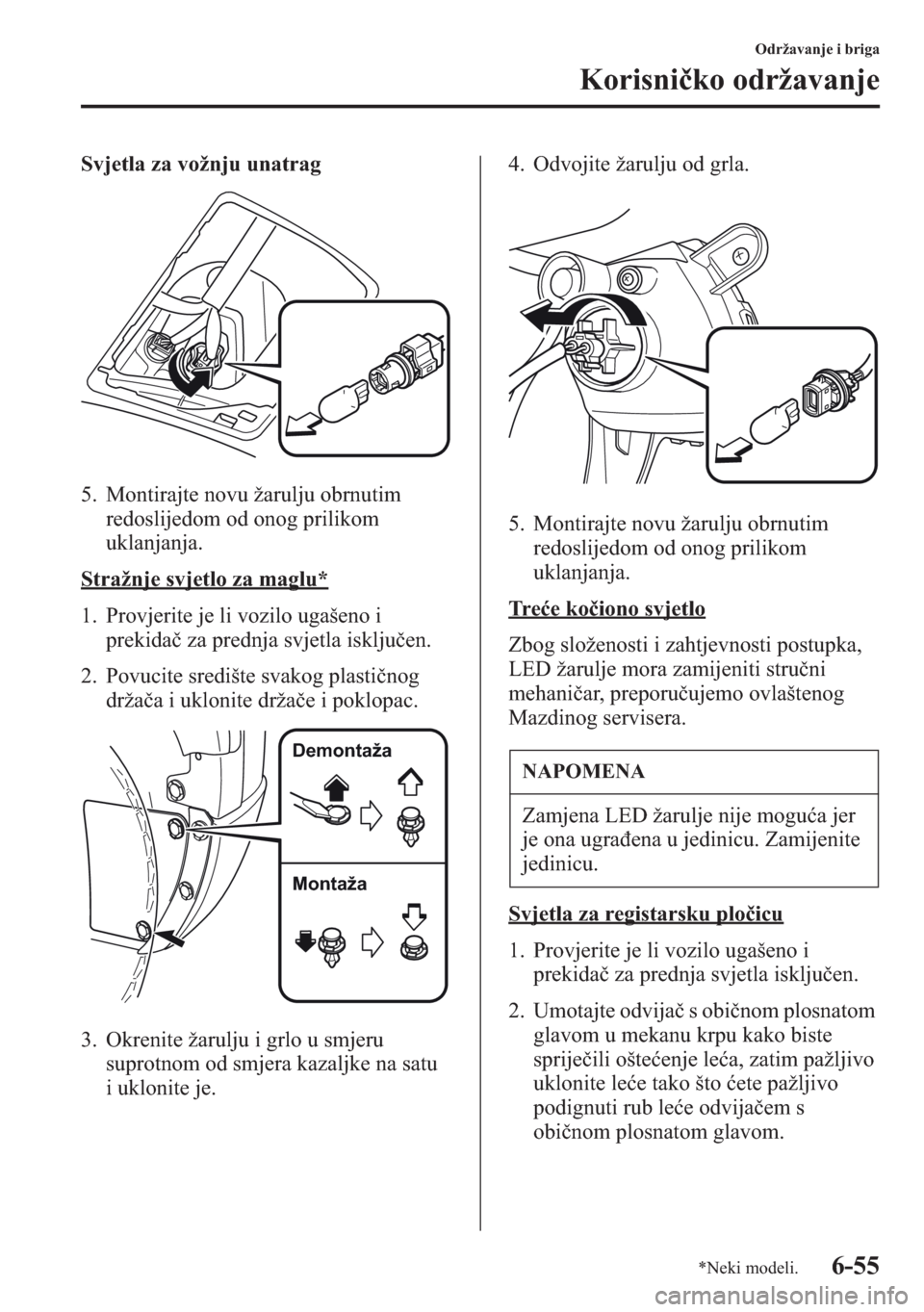

6-55
Održavanje i briga
Korisniko održavanje
Svjetla za vožnju unatrag
5. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Stražnje svjetlo za maglu*
1. Provjerite je li vozilo ugašeno i
prekida za prednja svjetla iskljuen.
2. Povucite središte svakog plastinog
držaa i uklonite držae i poklopac.
3. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na satu
i uklonite je.4. Odvojite žarulju od grla.
5. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Tree koiono svjetlo
Zbog složenosti i zahtjevnosti postupka,
LED žarulje mora zamijeniti struni
mehaniar, preporuujemo ovlaštenog
Mazdinog servisera.
Svjetla za registarsku ploicu
1. Provjerite je li vozilo ugašeno i
prekida za prednja svjetla iskljuen.
2. Umotajte odvija s obinom plosnatom
glavom u mekanu krpu kako biste
sprijeili ošteenje lea, zatim pažljivo
uklonite lee tako što ete pažljivo
podignuti rub lee odvijaem s
obinom plosnatom glavom.
Demontaža
MontažaNAPOMENA
Zamjena LED žarulje nije mogua jer
je ona ugraena u jedinicu. Zamijenite
jedinicu.
*Neki modeli.
