MAZDA MODEL CX-5 2015 Instruktionsbog (in Danish)

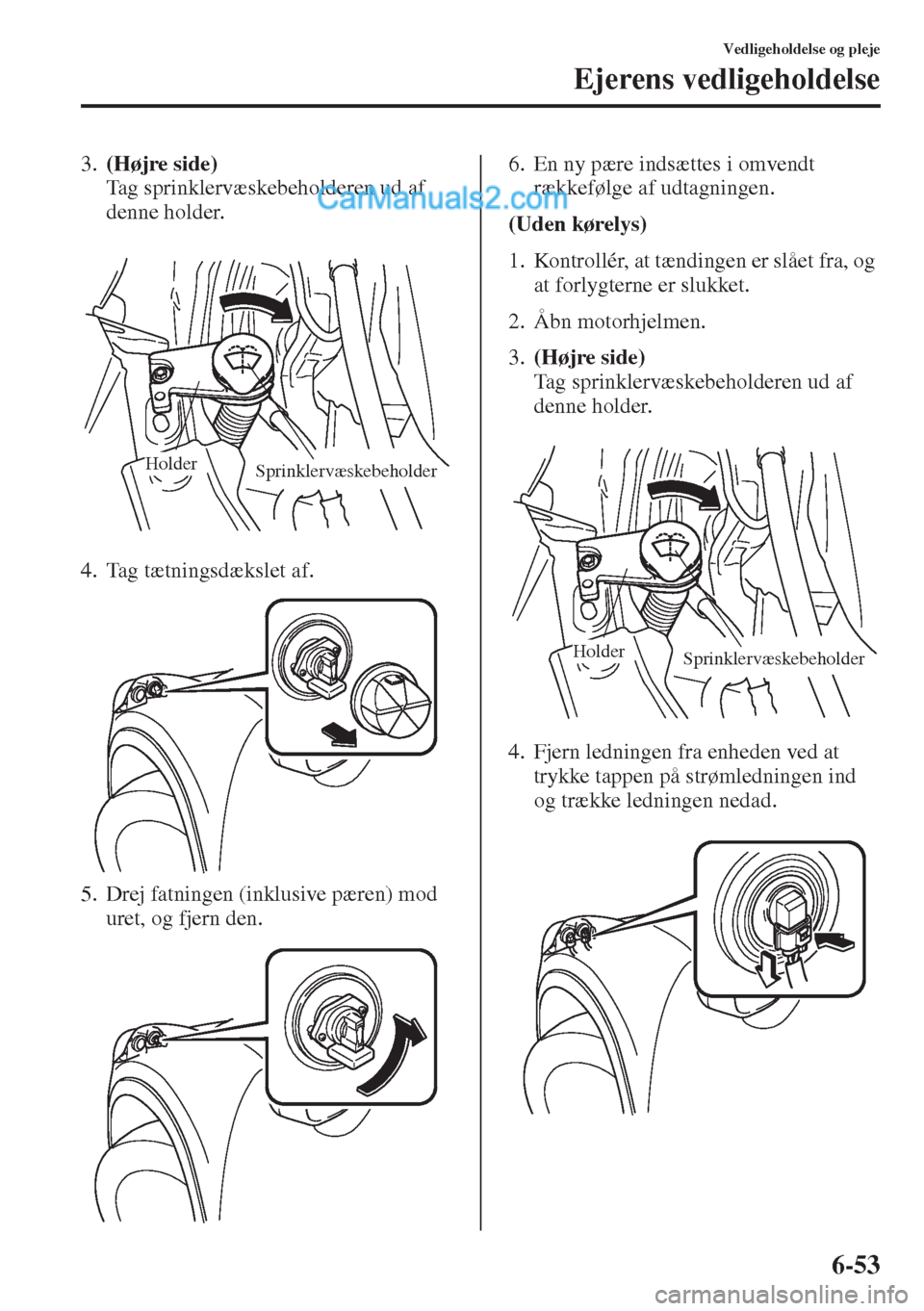

6-53
Vedligeholdelse og pleje
Ejerens vedligeholdelse
3.(Højre side)
Tag sprinklervæskebeholderen ud af
denne holder.
4. Tag tætningsdækslet af.
5. Drej fatningen (inklusive pæren) mod
uret, og fjern den.6. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
(Uden kørelys)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Åbn motorhjelmen.
3.(Højre side)
Tag sprinklervæskebeholderen ud af
denne holder.
4. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.
SprinklervæskebeholderHolder
SprinklervæskebeholderHolder

6-54
Vedligeholdelse og pleje
Ejerens vedligeholdelse
5. Drej fatningen (inklusive pæren), og
fjern den. Tag forsigtigt pæren ud af
fatningen i reflektoren ved at trække
den lige baglæns ud af fatningen.
6. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Blinklys foran, positionslys (med
halogenforlygter)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til højre, og motoren slukkes. Hvis
der skal skiftes en pære i venstre side,
skal rattet drejes til venstre.3. Træk i midterdelen af plastikholderne,
og fjern dem.
4. Drej skruen mod uret, tag den ud, og
træk skærmen delvist tilbage.
5. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
6. Tag pæren ud af fatningen.
MonteringAfmontering

6-55
Vedligeholdelse og pleje
Ejerens vedligeholdelse
Blinklys foran
Positionslys
7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Tågeforlygter (med LED-forlygter)
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed. LED-pæren skal udskiftes sammen
med enheden. Vi anbefaler et autoriseret
Mazda-værksted, når udskiftning er
nødvendig.
Tågeforlygter (med halogenforlygter)*
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.2. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til højre, og motoren slukkes. Hvis
der skal skiftes en pære i venstre side,
skal rattet drejes til venstre.
3. Træk i midterdelen af plastikholderne,
og fjern dem.
4. Drej skruen mod uret, tag den ud, og
træk skærmen delvist tilbage.
MonteringAfmontering
*Visse modeller.

6-56
Vedligeholdelse og pleje
Ejerens vedligeholdelse
5. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.
6. Drej fatningen (inklusive pæren), og
fjern den. Tag forsigtigt pæren ud af
fatningen i reflektoren ved at trække
den lige baglæns ud af fatningen.
7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Blinklys på siden
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed. LED-pæren skal udskiftes sammen
med enheden. Vi anbefaler et autoriseret
Mazda-værksted, når udskiftning er
nødvendig.(Med LED-forlygter)
Bremselys, baglygter, blinklys bagpå
ogbaklys
Bremselys, baglygter
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed. LED-pæren skal udskiftes sammen
med enheden. Vi anbefaler et autoriseret
Mazda-værksted, når udskiftning er
nødvendig.
Blinklys bagpå, baklys
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Tag dækslet af med en flad
skruetrækker, der er viklet en klud om.
Blinklys bagpå

6-57
Vedligeholdelse og pleje
Ejerens vedligeholdelse
Baklys
3. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
4. Tag pæren ud af fatningen.
Blinklys bagpå
Baklys5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
(Med halogenforlygter)
Bremselys/baglygter, blinklys bagpå,
baglygter (bagklapside), baklys
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Tag dækslet af med en flad
skruetrækker, der er viklet en klud om.
Bremselys/baglygter, blinklys bagpå
Baglygter (bagklapside), baklys
3. Drej fatningen (inklusive pæren) mod
uret, og fjern den.

6-58
Vedligeholdelse og pleje
Ejerens vedligeholdelse
4. Tag pæren ud af fatningen.
Bremselys/baglygter
Blinklys bagpå
Baglygter (bagklapside)Baklys
5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Tågebaglygte*
1. Kontroller, at tændingen er slået fra, og
at forlygterne er slukket.
2. Træk i midterdelen af plastikholderne,
og fjern dem og dækslet.
3. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
Afmontering
Montering
*Visse modeller.

6-59
Vedligeholdelse og pleje
Ejerens vedligeholdelse
4. Tag pæren ud af fatningen.
5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Højt monteret bremselys
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed. LED-pæren skal udskiftes sammen
med enheden. Vi anbefaler et autoriseret
Mazda-værksted, når udskiftning er
nødvendig.
Nummerpladelys
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Brug en flad skruetrækker, der er viklet
en klud om, for ikke at beskadige
lygteglasset, og fjern lygteglasset
ved forsigtigt at løfte i kanten af
lygteglasset med skruetrækkeren.3. Afmonter pæren ved at tage den ud.
4. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
WUdskiftning af pærer i indvendige
lygter
Kabinelys (for)/kortlamper, kortlamper
(bag), sminkespejlslys*
1. Brug en flad skruetrækker, der er viklet
en klud om for ikke at beskadige
lygteglasset, og fjern lygteglasset
ved forsigtigt at løfte i kanten af
lygteglasset med en skruetrækker.
2. Afmonter pæren ved at tage den ud.
Kabinelys/kortlampe (for)
*Visse modeller.

6-60
Vedligeholdelse og pleje
Ejerens vedligeholdelse
Kortlamper til bagsæderSminkespejllys
3. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Bagagerumslys
1. Brug en flad skruetrækker, der er viklet
en klud om, for ikke at beskadige
lygteglasset, og fjern lygteglasset
ved forsigtigt at løfte i kanten af
lygteglasset med en skruetrækker.

6-61
Vedligeholdelse og pleje
Ejerens vedligeholdelse
2. Fjern strømledningen fra pæren ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.
3. Stik en flad skruetrækker ind i
mellemrummet mellem lygteglasset
og lygteglasenheden, og drej derefter
skruetrækkeren for at løsne
lygteglasset.4. Afmonter pæren ved at tage den ud.
5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Ved udskiftning af pæren skal du altid
først frakoble ledningen. Eller kan der
forekomme kortslutning af elektriske
og elektroniske enheder.
FORSIGTIG

6-62
Vedligeholdelse og pleje
Ejerens vedligeholdelse
Bilens elektriske system er beskyttet med
sikringer.
Hvis lys, elektrisk udstyr eller
instrumenter ikke virker, skal sikringen
kontrolleres. Hvis en sikring er sprunget,
vil tråden inde i sikringen være smeltet.
Hvis den samme sikring springer igen,
skal du undgå at bruge det pågældende
system og i stedet henvende dig til en
fagekspert så hurtigt som muligt. Vi
anbefaler et autoriseret Mazda-værksted.
WUdskiftning af sikringer
Udskiftning af sikringer i bilens
venstreside
Hvis det elektriske system ikke virker,
kontrolleres først sikringerne i bilens
venstre side.
1. Kontrollér, at tændingen er slået fra, og
at andre kontakter er slukket.
2. Åbn sikringspanellåget.3. Træk sikringen lige ud med tangen,
der er placeret på sikringsblokken i
motorrummet.
4. Kontroller sikringen, og skift den, hvis
den er sprunget.
5. Isæt en ny sikring af samme størrelse,
og sørg for, at den sidder stramt. Hvis
sikringen ikke sidder stramt, skal den
isættes af en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
Hvis du ikke har en reservesikring, kan
du bruge en sikring af samme størrelse
fra et kredsløb, der ikke er nødvendigt,
f.eks. kredsløbet AUDIO eller
OUTLET.
Sikringer
NormalSprunget
