Page 421 of 885
4–238
Beim Fahren
i-ACTIVSENSE

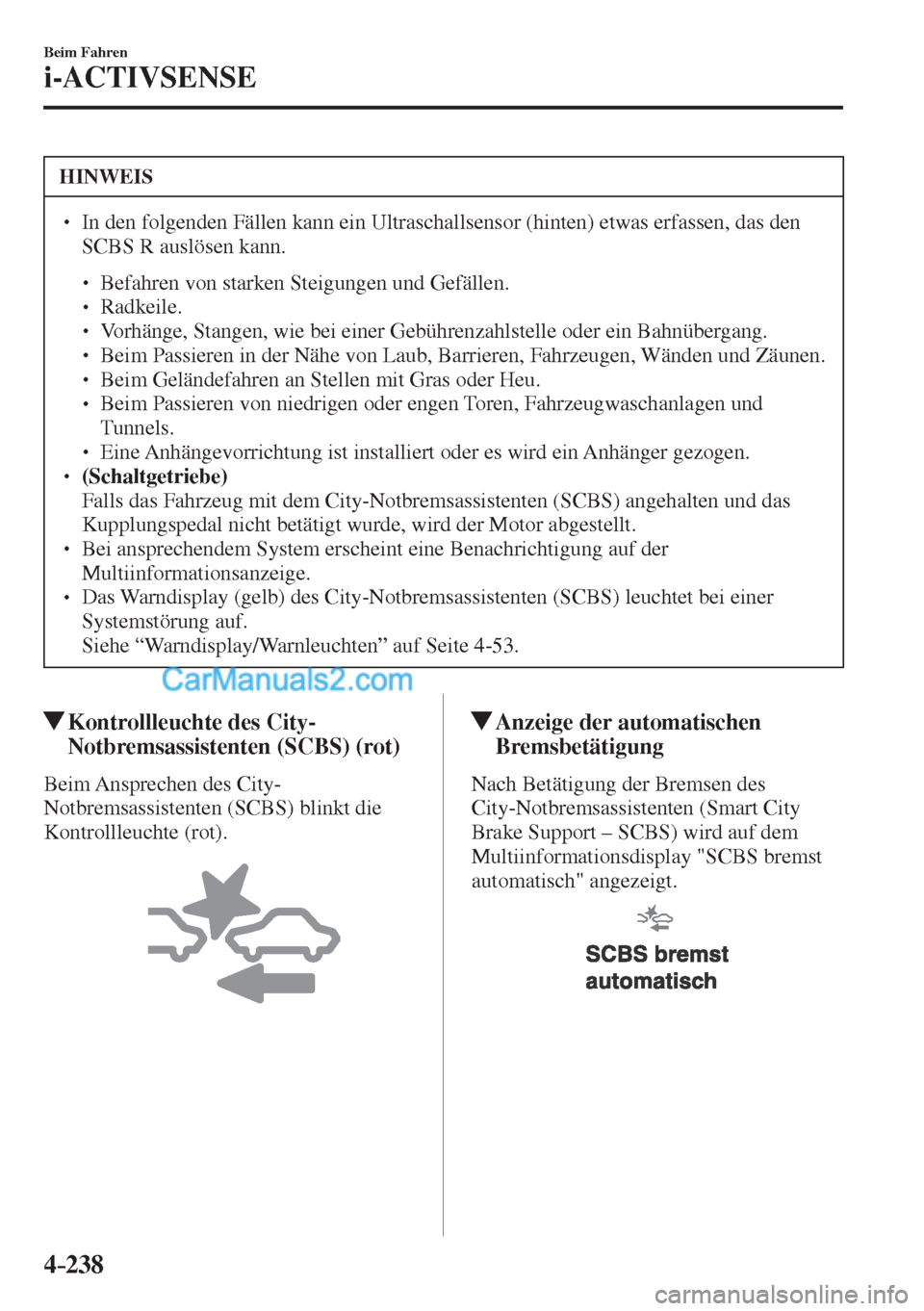

HINWEIS
In den folgenden Fällen kann ein Ultraschallsensor (hinten) etwas erfassen, das den
SCBS R auslösen kann.
Befahren von starken Steigungen und Gefällen.
Radkeile.
Vorhänge, Stangen, wie bei einer Gebührenzahlstelle oder ein Bahnübergang.
Beim Passieren in der Nähe von Laub, Barrieren, Fahrzeugen, Wänden und Zäunen.
Beim Geländefahren an Stellen mit Gras oder Heu.
Beim Passieren von niedrigen oder engen Toren, Fahrzeugwaschanlagen und
Tunnels.
Eine Anhängevorrichtung ist installiert oder es wird ein Anhänger gezogen.
(Schaltgetriebe) Falls das Fahrzeug mit dem City-Notbremsassistenten (SCBS) angehalten und das
Kupplungspedal nicht betätigt wurde, wird der Motor abgestellt.
Bei ansprechendem System erscheint eine Benachrichtigung auf der
Multiinformationsanzeige.
Das Warndisplay (gelb) des City-Notbremsassistenten (SCBS) leuchtet bei einer
Systemstörung auf.
Siehe “Warndisplay/Warnleuchten” auf Seite 4-53 .
Kontrollleuchte des City-
Notbremsassistenten (SCBS) (rot)
Beim Ansprechen des City-
Notbremsassistenten (SCBS) blinkt die
Kontrollleuchte (rot).
Anzeige der automatischen
Bremsbetätigung
Nach Betätigung der Bremsen des
City-Notbremsassistenten (Smart City
Brake Support – SCBS) wird auf dem
Multiinformationsdisplay "SCBS bremst
automatisch" angezeigt.
Page 422 of 885
4–239
Beim Fahren
i-ACTIVSENSE
HINWEIS
Das akustische Aufprallwarnsignal
ertönt bei Betätigung der SCBS-
Bremse in Intervallen.
Falls das Fahrzeug mit Hilfe des
City-Notbremsassistenten (SCBS)
ohne Drücken des Bremspedals
gestoppt wurde, ertönt das akustische
Warnsignal einmal nach ca.
2 Sekunden und die SCBS-Bremse
wird automatisch gelöst.
Ausschalten des City-
Notbremsassistenten [rückwärts]
(SCBS R)
Das SCBS R-System kann vorübergehend
deaktiviert werden.
Siehe “Individuelle Einstellungen” auf
Seite 9-11 .
Beim Deaktivieren des SCBS R-Systems
wird die Kontrollleuchte des City-
Notbremsassistenten (SCBS) OFF
eingeschaltet.
Beim erneuten Anlassen des Motors ist das
System wieder betriebsbereit.
Page 423 of 885
4–240
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle

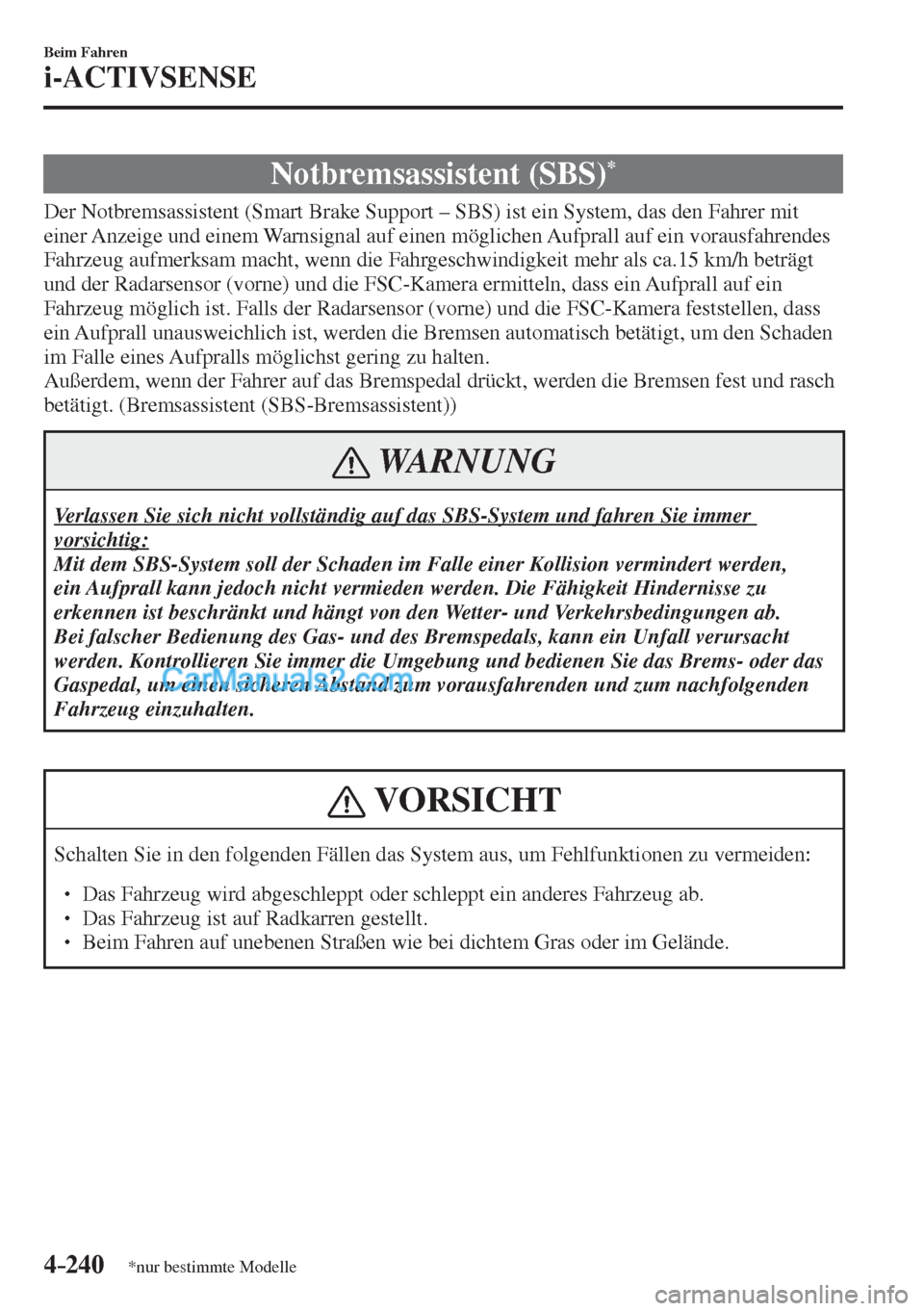

Notbremsassistent (SBS) *
Der Notbremsassistent (Smart Brake Support – SBS) ist ein System, das den Fahrer mit
einer Anzeige und einem Warnsignal auf einen möglichen Aufprall auf ein vorausfahrendes
Fahrzeug aufmerksam macht, wenn die Fahrgeschwindigkeit mehr als ca.15 km/h beträgt
und der Radarsensor (vorne) und die FSC-Kamera ermitteln, dass ein Aufprall auf ein
Fahrzeug möglich ist. Falls der Radarsensor (vorne) und die FSC-Kamera feststellen, dass
ein Aufprall unausweichlich ist, werden die Bremsen automatisch betätigt, um den Schaden
im Falle eines Aufpralls möglichst gering zu halten.
Außerdem, wenn der Fahrer auf das Bremspedal drückt, werden die Bremsen fest und rasch
betätigt. (Bremsassistent (SBS-Bremsassistent))
WARNUNG
Verlassen Sie sich nicht vollständig auf das SBS-System und fahren Sie immer
vorsichtig:
Mit dem SBS-System soll der Schaden im Falle einer Kollision vermindert werden,
ein Aufprall kann jedoch nicht vermieden werden. Die Fähigkeit Hindernisse zu
erkennen ist beschränkt und hängt von den Wetter- und Verkehrsbedingungen ab.
Bei falscher Bedienung des Gas- und des Bremspedals, kann ein Unfall verursacht
werden. Kontrollieren Sie immer die Umgebung und bedienen Sie das Brems- oder das
Gaspedal, um einen sicheren Abstand zum vorausfahrenden und zum nachfolgenden
Fahrzeug einzuhalten.
VORSICHT
Schalten Sie in den folgenden Fällen das System aus, um Fehlfunktionen zu vermeiden:
Das Fahrzeug wird abgeschleppt oder schleppt ein anderes Fahrzeug ab.
Das Fahrzeug ist auf Radkarren gestellt.
Beim Fahren auf unebenen Straßen wie bei dichtem Gras oder im Gelände.
Page 424 of 885
4–241
Beim Fahren
i-ACTIVSENSE
HINWEIS
Das SBS-System funktioniert, wenn die folgenden Bedingungen erfüllt sind:
Die Zündung ist auf “ON”.
Das SBS-System ist aktiviert.
Die Fahrzeuggeschwindigkeit ist höher als ungefähr 15 km/h.
Der relative Geschwindigkeitsunterschied zum Fahrzeug beträgt 15 km/h oder mehr.
Die dynamische Stabilitätskontrolle (DSC) funktioniert nicht normal.
Unter den folgenden Bedingungen funktioniert das SBS-System nicht:
Falls das Fahrzeug stark beschleunigt wird und der Abstand zum vorausfahrenden
Fahrzeug sehr gering wird.
Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende
Fahrzeug gefahren.
Das Gaspedal wird gedrückt.
Das Bremspedal ist gedrückt.
Das Lenkrad wird betätigt.
Der Wählhebel wird betätigt.
Der Blinker ist eingeschaltet.
Falls das vorausfahrende Fahrzeug nicht mit Schlussleuchten ausgestattet ist oder die
Schlussleuchten ausgeschaltet sind.
Wenn Warnungen und Meldungen auf der Multiinformationsanzeige angezeigt
werden, wie schmutzige Windschutzscheibe vor der FSC-Kamera.
Obwohl das System durch vierrädrige Fahrzeuge aktiviert wird, kann der Radarsensor
(vorne) die folgenden Gegenstände erfassen und als Hindernis einstufen, sodass das
SBS-System ausgelöst wird.
Gegenstände auf der Straße am Beginn einer Kurve (wie Leitplanken und
Schneewehen).
Ein Fahrzeug erscheint auf der Gegenfahrbahn in einer Kurve.
Bei Befahren einer schmalen Brücke.
Beim Fahren durch ein niedriges oder enges Tor oder einen Tunnel.
Bei der Einfahrt in ein Untergrundparkhaus.
Metallene Gegenstände oder vorstehende Gegenstände auf der Straße.
Falls sich der Abstand zum vorausfahrenden Fahrzeug plötzlich verringert.
Beim Fahren im hohen Gras.
Zweiräderige Fahrzeuge wie Motorräder oder Fahrräder.
Fußgänger oder nichtmetallene Gegenstände wie Bäume.
Bei ansprechendem System erscheint eine Benachrichtigung auf der
Multiinformationsanzeige.
Das Warndisplay (gelb) des Notbremsassistenten (SBS) wird bei einer Systemstörung
eingeschaltet.
Siehe “Warndisplay/Warnleuchten” auf Seite 4-53 .
Page 425 of 885
4–242
Beim Fahren
i-ACTIVSENSE

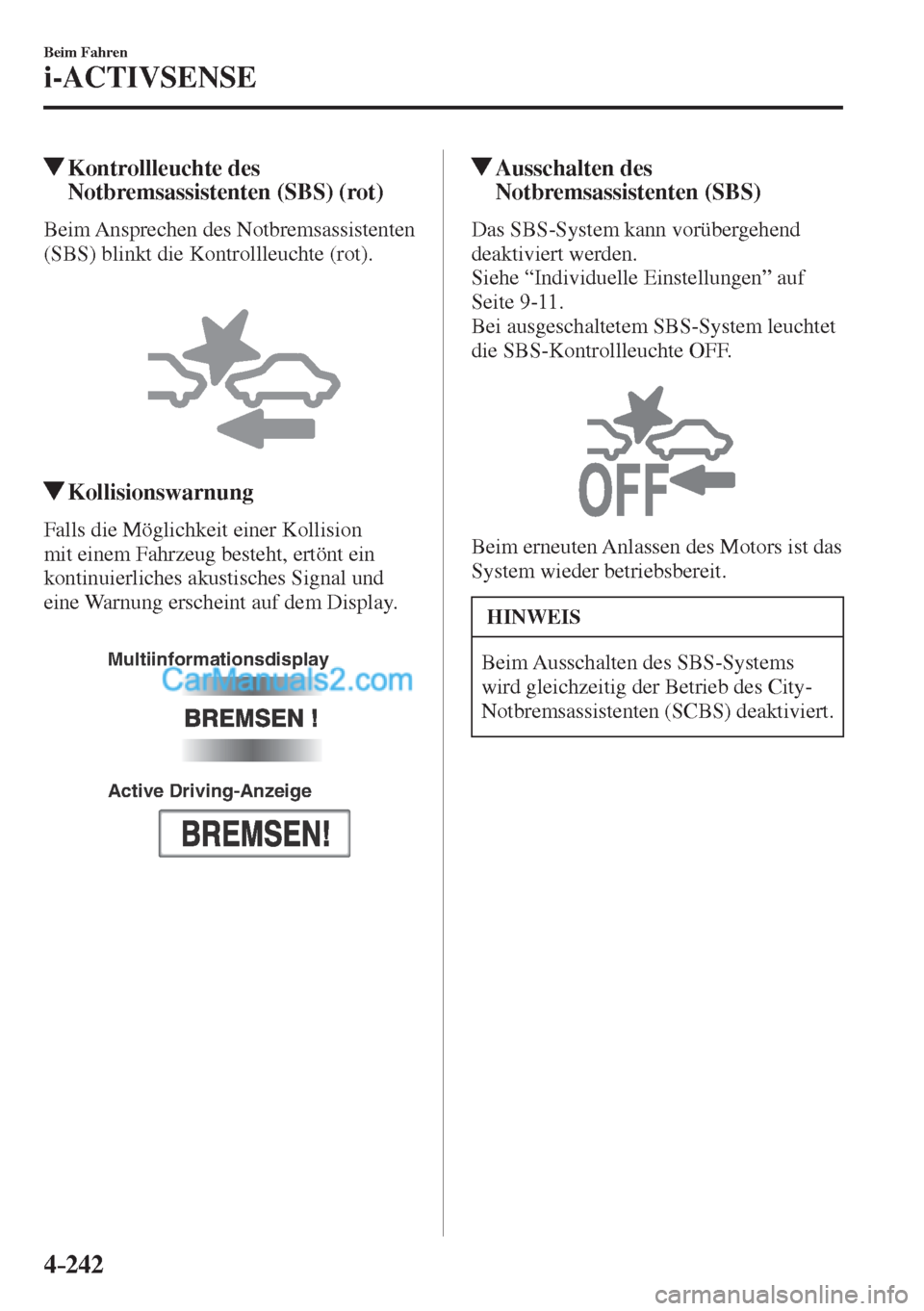

Kontrollleuchte des
Notbremsassistenten (SBS) (rot)
Beim Ansprechen des Notbremsassistenten
(SBS) blinkt die Kontrollleuchte (rot).
Kollisionswarnung
Falls die Möglichkeit einer Kollision
mit einem Fahrzeug besteht, ertönt ein
kontinuierliches akustisches Signal und
eine Warnung erscheint auf dem Display.
Multiinformationsdisplay
Active Driving-Anzeige
Ausschalten des
Notbremsassistenten (SBS)
Das SBS-System kann vorübergehend
deaktiviert werden.
Siehe “Individuelle Einstellungen” auf
Seite 9-11 .
Bei ausgeschaltetem SBS-System leuchtet
die SBS-Kontrollleuchte OFF.
Beim erneuten Anlassen des Motors ist das
System wieder betriebsbereit.
HINWEIS
Beim Ausschalten des SBS-Systems
wird gleichzeitig der Betrieb des City-
Notbremsassistenten (SCBS) deaktiviert.
Page 426 of 885
4–243
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle

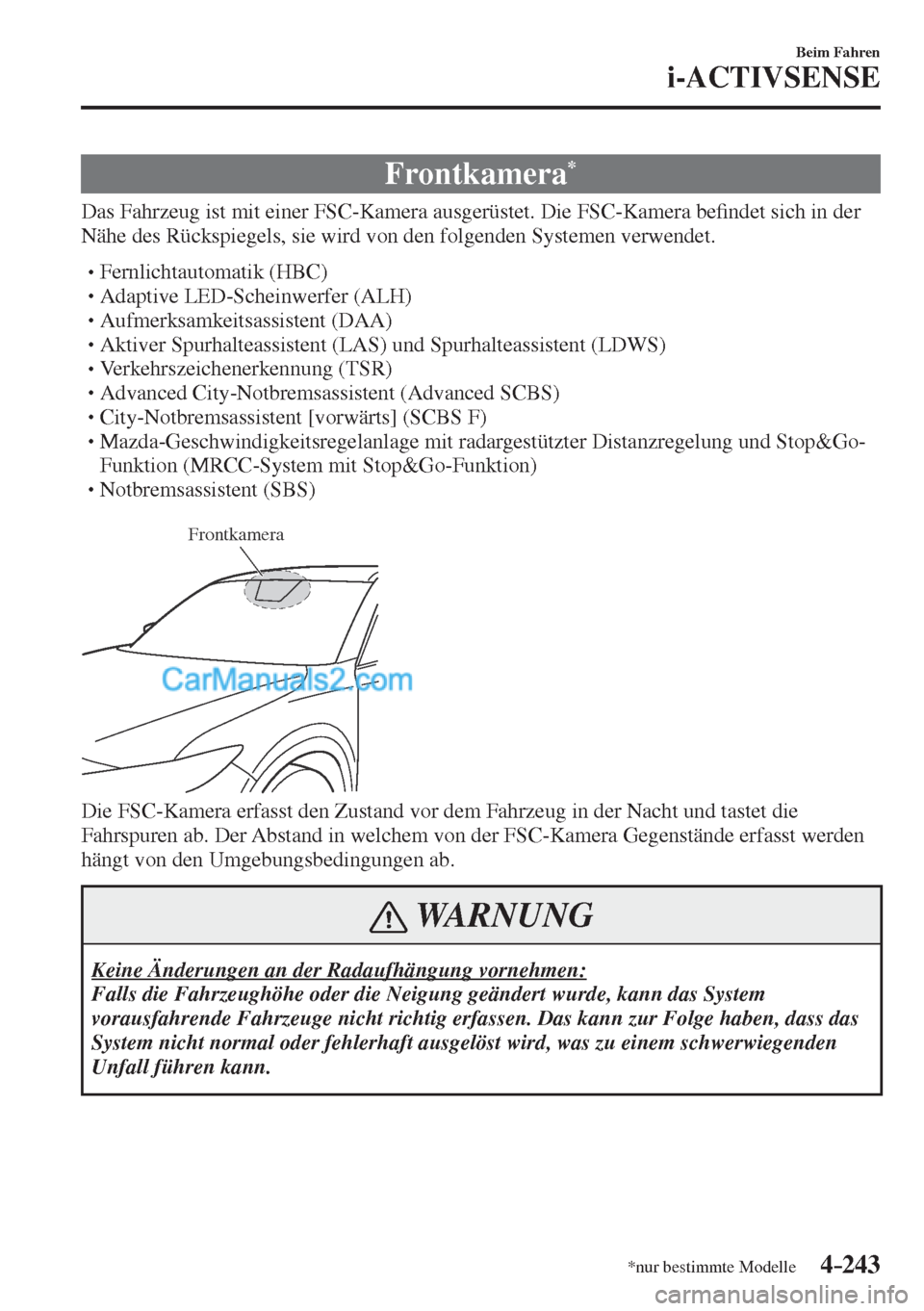

Frontkamera *
Das Fahrzeug ist mit einer FSC-Kamera ausgerüstet. Die FSC-Kamera be ¿ ndet sich in der
Nähe des Rückspiegels, sie wird von den folgenden Systemen verwendet.
Fernlichtautomatik (HBC)
Adaptive LED-Scheinwerfer (ALH)
Aufmerksamkeitsassistent (DAA)
Aktiver Spurhalteassistent (LAS) und Spurhalteassistent (LDWS)
Verkehrszeichenerkennung (TSR)
Advanced City-Notbremsassistent (Advanced SCBS)
City-Notbremsassistent [vorwärts] (SCBS F)
Mazda-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung und Stop&Go-
Funktion (MRCC-System mit Stop&Go-Funktion)
Notbremsassistent (SBS)
Frontkamera
Die FSC-Kamera erfasst den Zustand vor dem Fahrzeug in der Nacht und tastet die
Fahrspuren ab. Der Abstand in welchem von der FSC-Kamera Gegenstände erfasst werden
hängt von den Umgebungsbedingungen ab.
WARNUNG
Keine Änderungen an der Radaufhängung vornehmen:
Falls die Fahrzeughöhe oder die Neigung geändert wurde, kann das System
vorausfahrende Fahrzeuge nicht richtig erfassen. Das kann zur Folge haben, dass das
System nicht normal oder fehlerhaft ausgelöst wird, was zu einem schwerwiegenden
Unfall führen kann.
Page 427 of 885
4–244
Beim Fahren
i-ACTIVSENSE

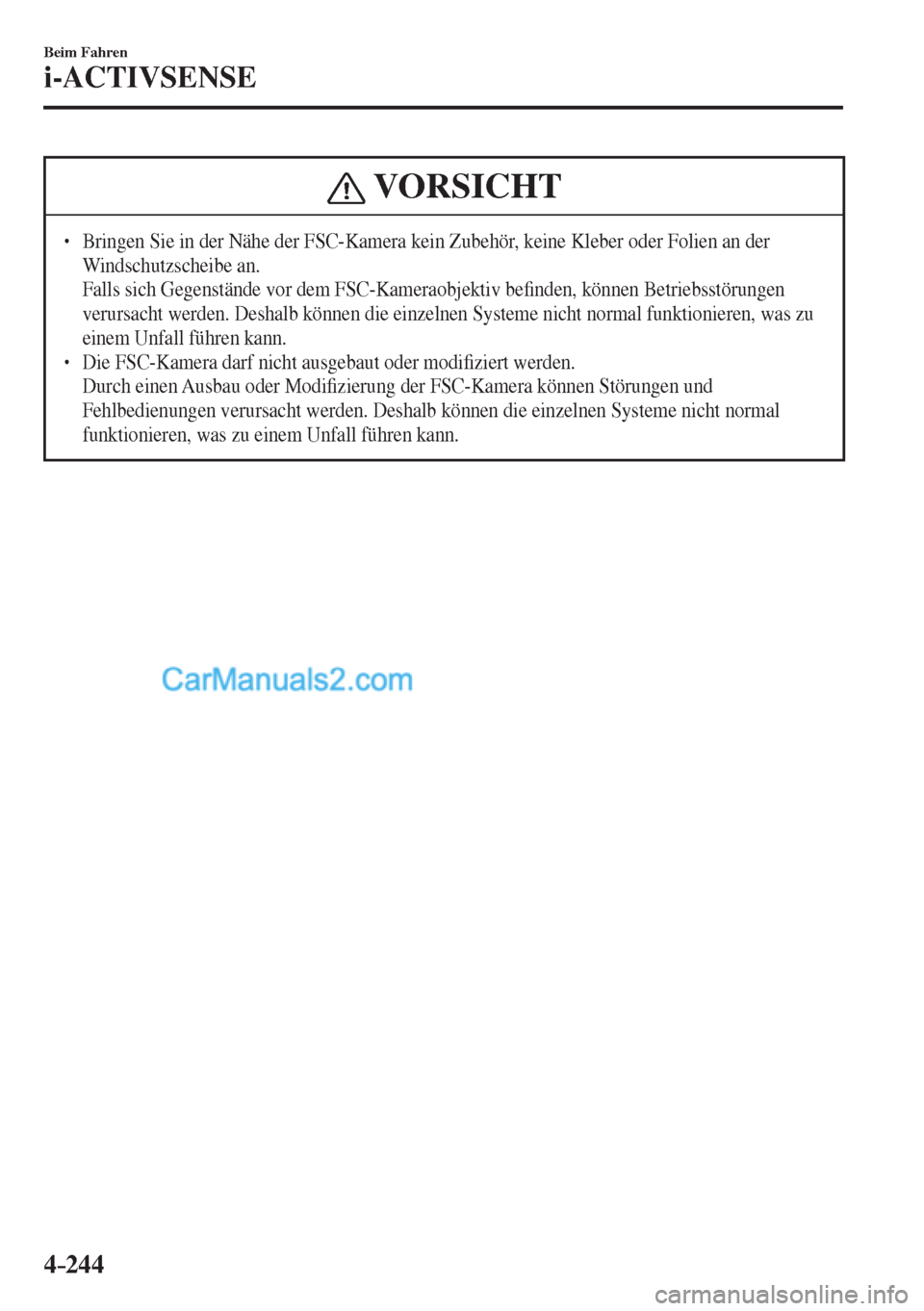

VORSICHT
Bringen Sie in der Nähe der FSC-Kamera kein Zubehör, keine Kleber oder Folien an der
Windschutzscheibe an.
Falls sich Gegenstände vor dem FSC-Kameraobjektiv be ¿ nden, können Betriebsstörungen
verursacht werden. Deshalb können die einzelnen Systeme nicht normal funktionieren, was zu
einem Unfall führen kann.
Die FSC-Kamera darf nicht ausgebaut oder modi ¿ ziert werden. Durch einen Ausbau oder Modi ¿ zierung der FSC-Kamera können Störungen und
Fehlbedienungen verursacht werden. Deshalb können die einzelnen Systeme nicht normal
funktionieren, was zu einem Unfall führen kann.
Page 428 of 885
4–245
Beim Fahren
i-ACTIVSENSE

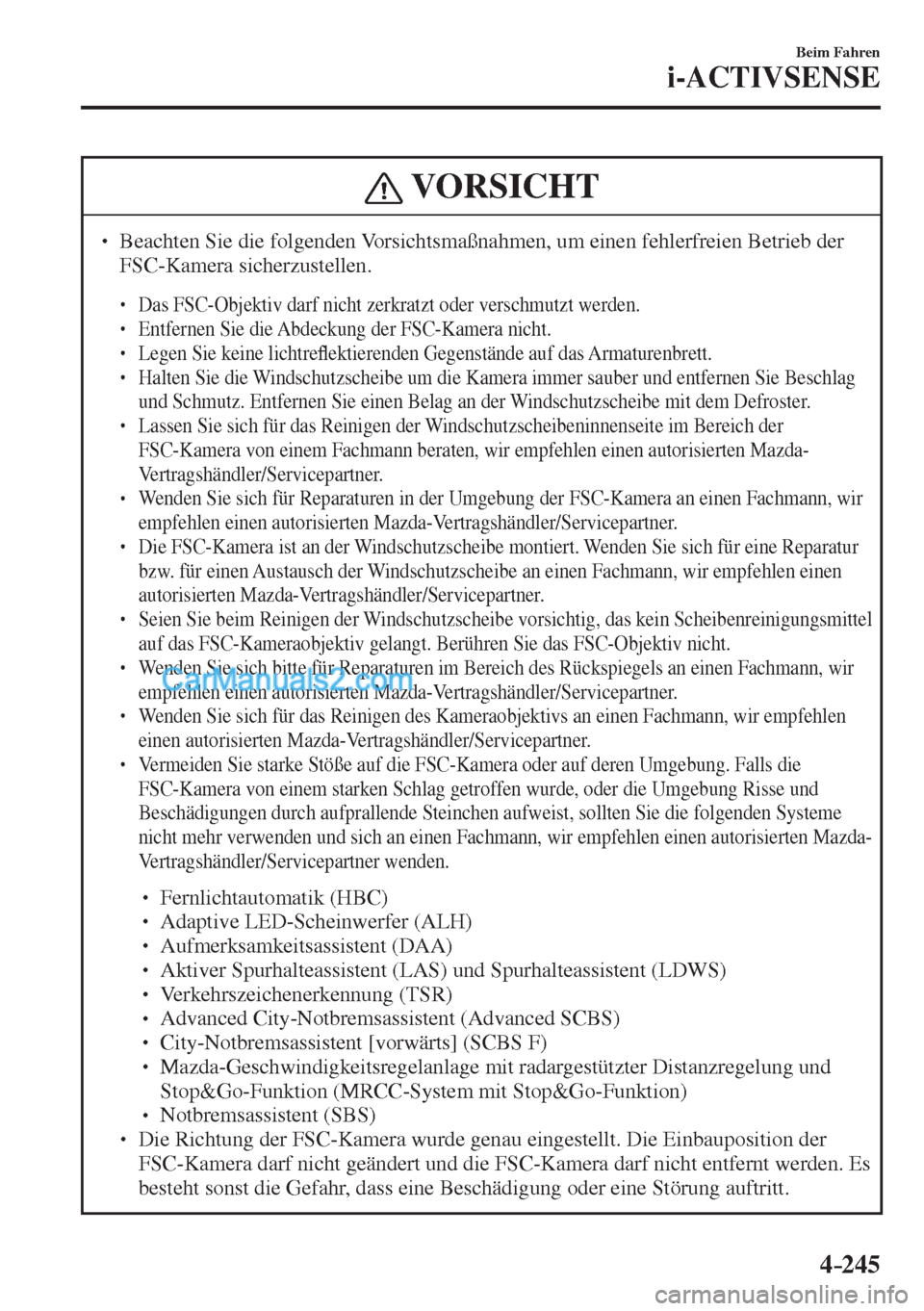

VORSICHT
Beachten Sie die folgenden Vorsichtsmaßnahmen, um einen fehlerfreien Betrieb der
FSC-Kamera sicherzustellen.
Das FSC-Objektiv darf nicht zerkratzt oder verschmutzt werden.
Entfernen Sie die Abdeckung der FSC-Kamera nicht.
Legen Sie keine lichtre À ektierenden Gegenstände auf das Armaturenbrett.
Halten Sie die Windschutzscheibe um die Kamera immer sauber und entfernen Sie Beschlag
und Schmutz. Entfernen Sie einen Belag an der Windschutzscheibe mit dem Defroster.
Lassen Sie sich für das Reinigen der Windschutzscheibeninnenseite im Bereich der
FSC-Kamera von einem Fachmann beraten, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Wenden Sie sich für Reparaturen in der Umgebung der FSC-Kamera an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
Die FSC-Kamera ist an der Windschutzscheibe montiert. Wenden Sie sich für eine Reparatur
bzw. für einen Austausch der Windschutzscheibe an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Seien Sie beim Reinigen der Windschutzscheibe vorsichtig, das kein Scheibenreinigungsmittel
auf das FSC-Kameraobjektiv gelangt. Berühren Sie das FSC-Objektiv nicht.
Wenden Sie sich bitte für Reparaturen im Bereich des Rückspiegels an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
Wenden Sie sich für das Reinigen des Kameraobjektivs an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner.
Vermeiden Sie starke Stöße auf die FSC-Kamera oder auf deren Umgebung. Falls die
FSC-Kamera von einem starken Schlag getroffen wurde, oder die Umgebung Risse und
Beschädigungen durch aufprallende Steinchen aufweist, sollten Sie die folgenden Systeme
nicht mehr verwenden und sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner wenden.
Fernlichtautomatik (HBC)
Adaptive LED-Scheinwerfer (ALH)
Aufmerksamkeitsassistent (DAA)
Aktiver Spurhalteassistent (LAS) und Spurhalteassistent (LDWS)
Verkehrszeichenerkennung (TSR)
Advanced City-Notbremsassistent (Advanced SCBS)
City-Notbremsassistent [vorwärts] (SCBS F)
Mazda-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung und
Stop&Go-Funktion (MRCC-System mit Stop&Go-Funktion)
Notbremsassistent (SBS)
Die Richtung der FSC-Kamera wurde genau eingestellt. Die Einbauposition der
FSC-Kamera darf nicht geändert und die FSC-Kamera darf nicht entfernt werden. Es
besteht sonst die Gefahr, dass eine Beschädigung oder eine Störung auftritt.
Page 429 of 885
4–246
Beim Fahren
i-ACTIVSENSE
VORSICHT
Verwenden Sie auf allen vier Rädern nur Reifen mit den vorgeschriebenen Dimensionen,
vom gleichen Hersteller, des gleichen Typs und mit dem gleichen Reifenpro ¿ l. Verwenden
Sie außerdem keine Reifen mit unterschiedlich abgenutzten Pro ¿ len, weil der Systembetrieb
beeinträchtigt werden kann.
Die FSC-Kamera hat eine Funktion zum Ermitteln von Verschmutzungen der
Windschutzscheibe, um den Fahrer zu informieren. Unter Umständen werden jedoch
Plastikbeutel, Eis oder Schnee auf der Windschutzscheibe nicht erkannt. In solchen Fällen ist
eine genaue Erfassung eines Fahrzeugs nicht möglich, so dass der normale Betrieb beeinträchtigt
werden kann. Fahren Sie deshalb immer vorsichtig und konzentrieren Sie sich auf die Straße.

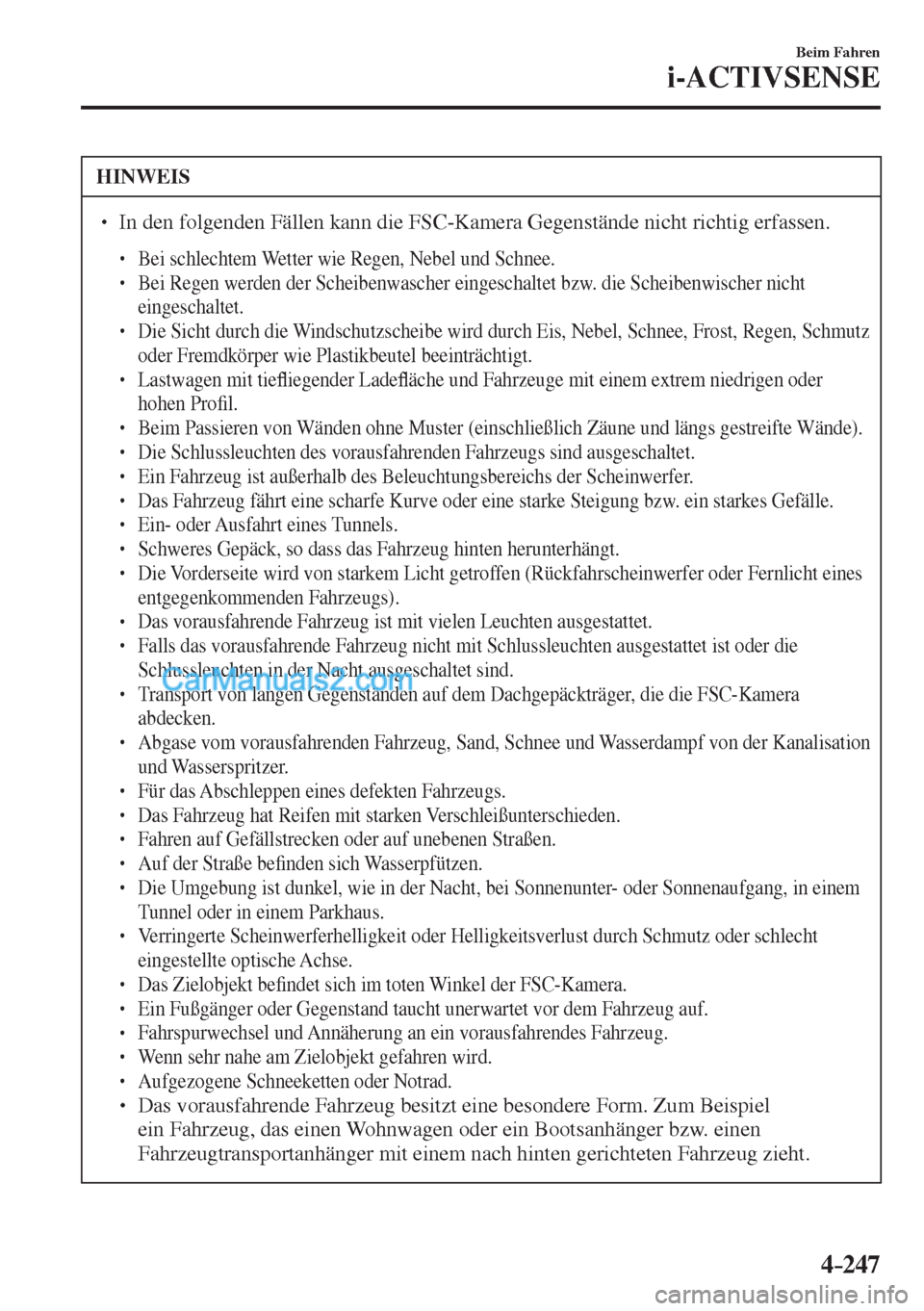

HINWEIS
In den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen, so
dass die einzelnen Systeme nicht normal funktionieren können.
Die Fahrzeughöhe ist zu niedrig.
Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende
Fahrzeug gefahren.
In der Nacht oder in einem Tunnel sind die Scheinwerfer nicht eingeschaltet.
Page 430 of 885
4–247
Beim Fahren
i-ACTIVSENSE
HINWEIS
In den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen.
Bei schlechtem Wetter wie Regen, Nebel und Schnee.
Bei Regen werden der Scheibenwascher eingeschaltet bzw. die Scheibenwischer nicht
eingeschaltet.
Die Sicht durch die Windschutzscheibe wird durch Eis, Nebel, Schnee, Frost, Regen, Schmutz
oder Fremdkörper wie Plastikbeutel beeinträchtigt.
Lastwagen mit tie À iegender Lade À äche und Fahrzeuge mit einem extrem niedrigen oder
hohen Pro ¿ l.
Beim Passieren von Wänden ohne Muster (einschließlich Zäune und längs gestreifte Wände).
Die Schlussleuchten des vorausfahrenden Fahrzeugs sind ausgeschaltet.
Ein Fahrzeug ist außerhalb des Beleuchtungsbereichs der Scheinwerfer.
Das Fahrzeug fährt eine scharfe Kurve oder eine starke Steigung bzw. ein starkes Gefälle.
Ein- oder Ausfahrt eines Tunnels.
Schweres Gepäck, so dass das Fahrzeug hinten herunterhängt.
Die Vorderseite wird von starkem Licht getroffen (Rückfahrscheinwerfer oder Fernlicht eines
entgegenkommenden Fahrzeugs).
Das vorausfahrende Fahrzeug ist mit vielen Leuchten ausgestattet.
Falls das vorausfahrende Fahrzeug nicht mit Schlussleuchten ausgestattet ist oder die
Schlussleuchten in der Nacht ausgeschaltet sind.
Transport von langen Gegenständen auf dem Dachgepäckträger, die die FSC-Kamera
abdecken.
Abgase vom vorausfahrenden Fahrzeug, Sand, Schnee und Wasserdampf von der Kanalisation
und Wasserspritzer.
Für das Abschleppen eines defekten Fahrzeugs.
Das Fahrzeug hat Reifen mit starken Verschleißunterschieden.
Fahren auf Gefällstrecken oder auf unebenen Straßen.
Auf der Straße be ¿ nden sich Wasserpfützen.
Die Umgebung ist dunkel, wie in der Nacht, bei Sonnenunter- oder Sonnenaufgang, in einem
Tunnel oder in einem Parkhaus.
Verringerte Scheinwerferhelligkeit oder Helligkeitsverlust durch Schmutz oder schlecht
eingestellte optische Achse.
Das Zielobjekt be ¿ ndet sich im toten Winkel der FSC-Kamera.
Ein Fußgänger oder Gegenstand taucht unerwartet vor dem Fahrzeug auf.
Fahrspurwechsel und Annäherung an ein vorausfahrendes Fahrzeug.
Wenn sehr nahe am Zielobjekt gefahren wird.
Aufgezogene Schneeketten oder Notrad.
Das vorausfahrende Fahrzeug besitzt eine besondere Form. Zum Beispiel
ein Fahrzeug, das einen Wohnwagen oder ein Bootsanhänger bzw. einen
Fahrzeugtransportanhänger mit einem nach hinten gerichteten Fahrzeug zieht.
